Technikerhandbuch: Equipment Asset Tracker – Batterie (für Reveal)
Kompetenzstufe: Fortgeschritten
Installationstechniker müssen in der Lage sein, Armaturenbretter und Kombiinstrumente zu entfernen und Geräte sicher zu montieren und zu befestigen.
Diese Installationsanleitung enthält umfassende Informationen vor dem Einstieg. Sie ist für die professionelle Installation gedacht, wenn der Techniker noch nicht mit der Installation dieses spezifischen Geräts vertraut ist oder möglicherweise bestimmte Kenntnisse auffrischen muss. Bereits mit der Installation dieses spezifischen Geräts vertraute Techniker können mit der Reveal Hardware Installer-App fortfahren und die dort dargelegte Vorgehensweise befolgen.
In diesem Artikel:
Das EAT-B-Gerät wurde von Verizon Connect entwickelt und ersetzt den CalAmp TTU-730. Dieses Gerät bietet:
-
Ein kompakteres Design
-
Längere Batterielebensdauer
-
Optimiertes Design der internen Antenne für besseren Signalempfang
-
Ein/Aus-Taste (Prozess zum Entfernen des Magneten wie beim TTU-730 nicht mehr erforderlich)
-

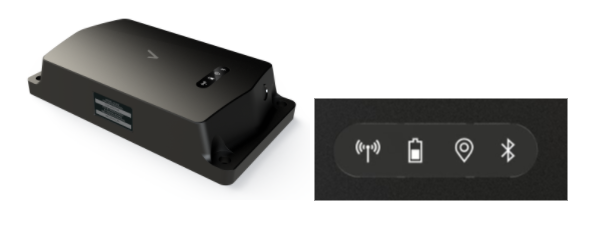

LED-Statusanzeigen
-
IP67-Schutzklasse gegen Eindringen von Wasser und Staub

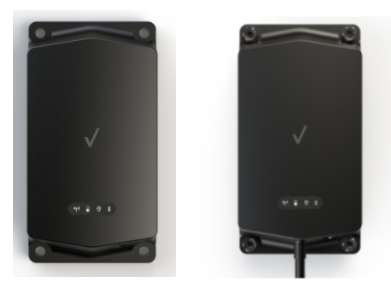

Es gibt zwei Geräte von Verizon Connect, die ähnlich aussehen, EAT und EAT-B. Diese Installationsanleitung beschäftigt sich mit dem EAT-B-Gerät, das einzig von seiner internen Batterie betrieben wird und über keine externe Stromversorgung oder ein E/A-Kabel verfügt.

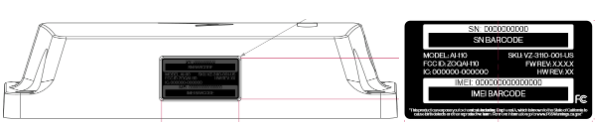

Das Etikett mit Seriennummer und IMEI-Barcodes befindet sich seitlich am Gerät, damit es auch nach der Befestigung noch lesbar ist. Sie scannen das Etikett nach Aufforderung in der Reveal Hardware Installer-App oder geben die IMEI ein, falls das Scannen fehlschlägt. Der Text auf dem Etikett des Geräts ist klein. Falls er schwer lesbar ist, finden Sie ein vergrößertes Etikett auf der Schachtel des Geräts.
Wenn Sie in der Reveal Hardware Installer-App die Installationsschritte durchlaufen, werden Sie angewiesen, die Statustaste des Geräts zu drücken, bevor Sie das Gerät befestigen. Aktivieren und testen Sie das Gerät.
-
Halten Sie das Gerät an der Position, an der es befestigt werden soll.
-
Drücken Sie die Statustaste 1 bis 3 Sekunden fest, um das Gerät aufzuwecken.*
-
Drücken Sie die Statustaste nicht zu lange, da das Gerät sonst in den Bluetooth-Kopplungsmodus versetzt wird. Bluetooth-Funktionen werden auf dem Gerät nicht unterstützt. Falls Sie das Gerät in den Bluetooth-Kopplungsmodus versetzen, warten Sie etwa 30 Sekunden, bis die Bluetooth-LED nicht mehr blinkt, und drücken Sie dann die Statustaste 1 bis 3 Sekunden lang, um die Netzwerkprüfung neu zu starten.
-
-
Drücken Sie die Statustaste noch einmal, um die Statusprüfung zu initiieren.
-
Prüfen Sie die Status-LEDs. (Siehe Tabelle unten.)

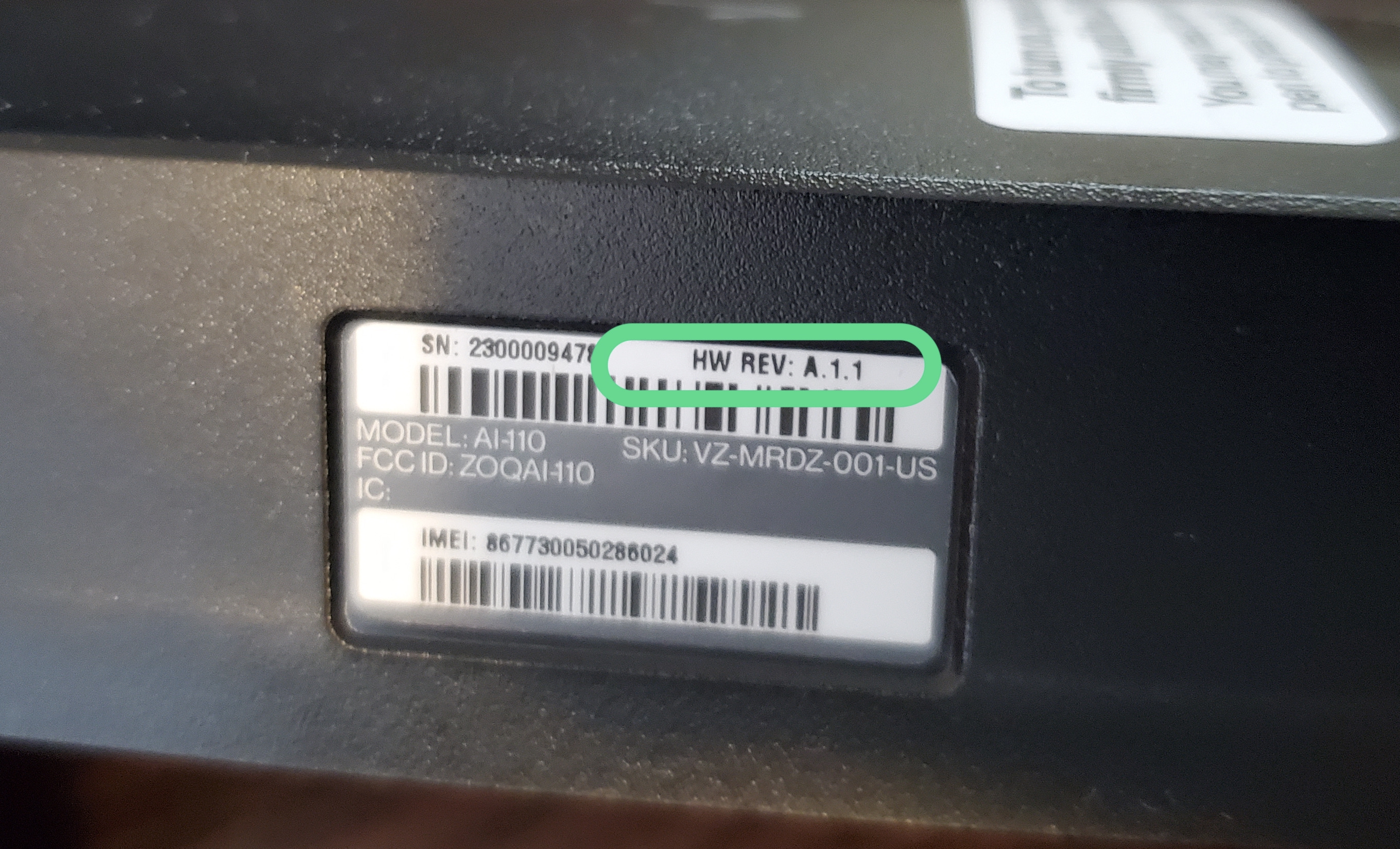

Falls die HW-Version des Ortungsgeräts auf dem Geräteetikett „A.11“ oder niedriger ist, müssen Sie beim Drücken der Statustaste mehr Kraft aufwenden.

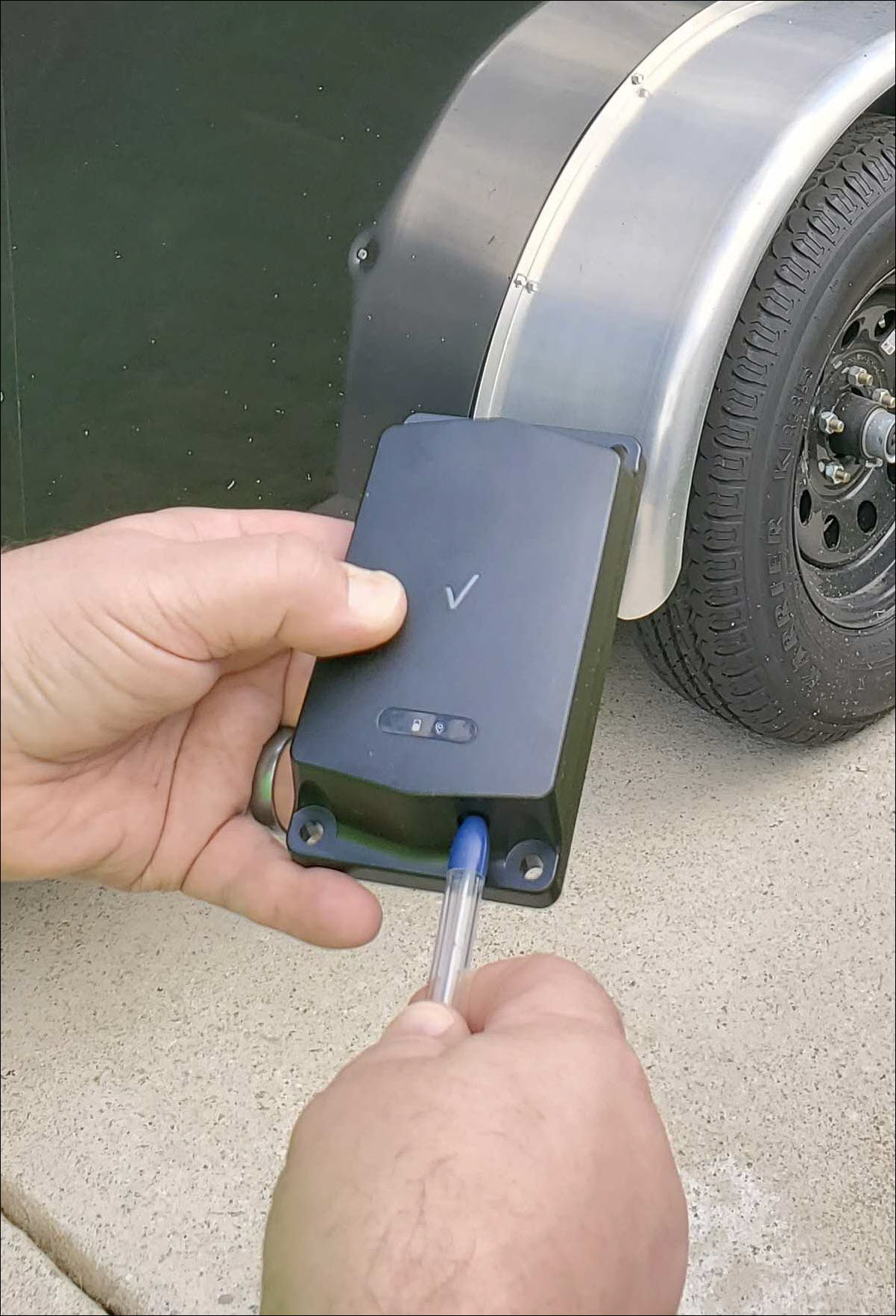

Verwenden Sie statt des Fingers alleine einen Stift und drücken Sie 1 bis 3 Sekunden auf die untere Kante der Taste, um das Gerät aufzuwecken.
Falls Sie das Gerät zum ersten Mal einschalten, müssen Sie möglicherweise 2 Mal drücken. Das erste Mal zum Aufwecken des Geräts und das zweite Mal zum Starten der Netzwerkstatusprüfung.
Das Gerät führt einen Statustest für Batterie und Netzwerk durch. Die Ergebnisse des Statustests werden wie unten beschrieben mithilfe der Status-LEDs angezeigt. Nach dem Loslassen der Statustaste kann es bis zu 30 Sekunden dauern, bis die LEDs leuchten. Sie leuchten dann etwa 5 Sekunden lang. Drücken Sie die Statustaste noch einmal, um den Status erneut zu überprüfen. Durch erneutes Drücken der Statustaste wird das Gerät nicht ausgeschaltet.
|
Symbol |
Name |
Status |
|---|---|---|
|
|
Batterie |
|
|
|
Netzwerk |
|
|
|
GPS |
|
|
|
Bluetooth |
Derzeit unterstützt das Gerät keine für den Kunden zugänglichen Bluetooth-Funktionen. Wird die Statustaste länger als 3 Sekunden gedrückt, umgeht das Gerät den Netzwerktest und wechselt in den Bluetooth-Kopplungsmodus. Falls der Bluetooth-Kopplungsmodus aktiviert ist: 1. Warten Sie, bis die Bluetooth-LED erlischt und 2. Drücken Sie die Statustaste kürzer (1–3 Sekunden), um die Netzwerkprüfung neu zu starten. |
-
Akkuschrauber mit metrischen und Standard-Bits sowie Schlüsseln (für Sicherungsmuttern). Größen für die Befestigung von Hardware finden Sie unter Lieferumfang.
-
Schutzbrillen oder anderweitiger Augenschutz
-
Markierstift für Löcher, die gebohrt werden müssen
-
Falls vom Kunden verlangt: ein silikonfreies Dichtgel, um das Gerät nach dem Befestigen abzudichten.
-

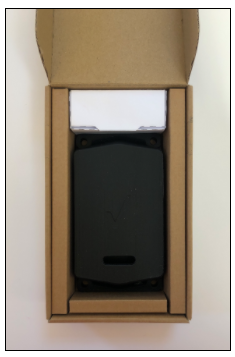

EAT-B-Gerät
-
4 x selbstschneidende Schrauben für Metall: Standard 5/16" (8 mm), Sechskant, Größe 12, 1" lang
-
4 x Schrauben: Rippschraube 5/16" Sechskant (8 mm), 10–32 Gewinde, 1¼" lang (32 mm), 0,19" breit
-
4 x Sicherungsmutter 3/8" (9,5 mm) Kopf
-
4 x Unterlegscheiben, flach
Achtung
Holen Sie sich stets die Erlaubnis vor dem Bohren. Achten Sie darauf, dass Sie keine anderen Geräte oder gemäß OSHA erforderliche Strukturen für den Überrollschutz beschädigen. Lesen Sie den Hilfeartikel zum Überrollschutz, um weitere Informationen zum Erkennen der Strukturen für den Überrollschutz zu erhalten.
Je nach Stelle der Befestigung des Geräts können Sie entweder die mitgelieferten selbstschneidenden Schrauben oder die Schrauben mit Sicherungsmuttern und Unterlegscheiben zum Montieren des Geräts verwenden. Bei Verwendung von Schrauben erleichtert ein Vorbohren der Löcher die Aufgabe. Je nach Anwendung können auch Kabelbinder und Klebeband zum Montieren des Geräts verwendet werden.
-
Falls Sie nicht bestimmen können, welche Teile zur vom Hersteller definierten Struktur für den Überrollschutz gehören, müssen stets angemessene Anstrengungen unternommen werden, um Geräte an Orten zu montieren, an denen das Gerät mit Kabelbindern und Isolierband befestigt werden kann.
-
Verwenden Sie mindestens 2,5 cm breite Streifen Isolierband entlang der gesamten Kante der längsten Seite des Asset-Ortungsgeräts.
-
Die Reveal Hardware Installer-App ersetzt die VZ Check-App.
Laden Sie die Reveal Hardware Installer-App in Google Play Reveal Hardware Installer für Android oder im App Store Reveal Hardware Installer für iOS herunter.
Mit der Reveal Hardware Installer-App haben Sie vor der Befestigung des Geräts folgende Möglichkeiten:
-

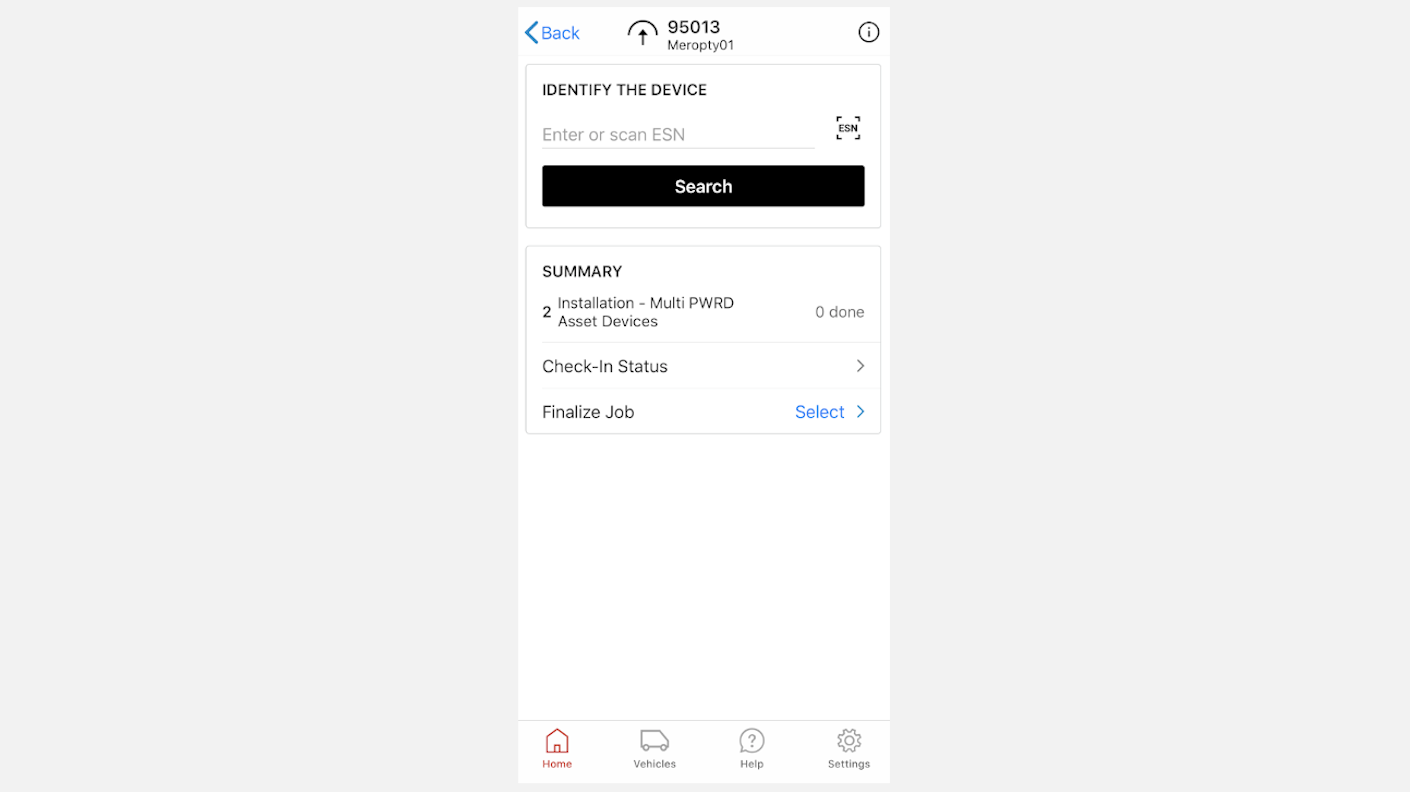

Den Arbeitsauftrag auswählen und dann den Barcode des Geräts scannen oder die ESN des Geräts eingeben.
-

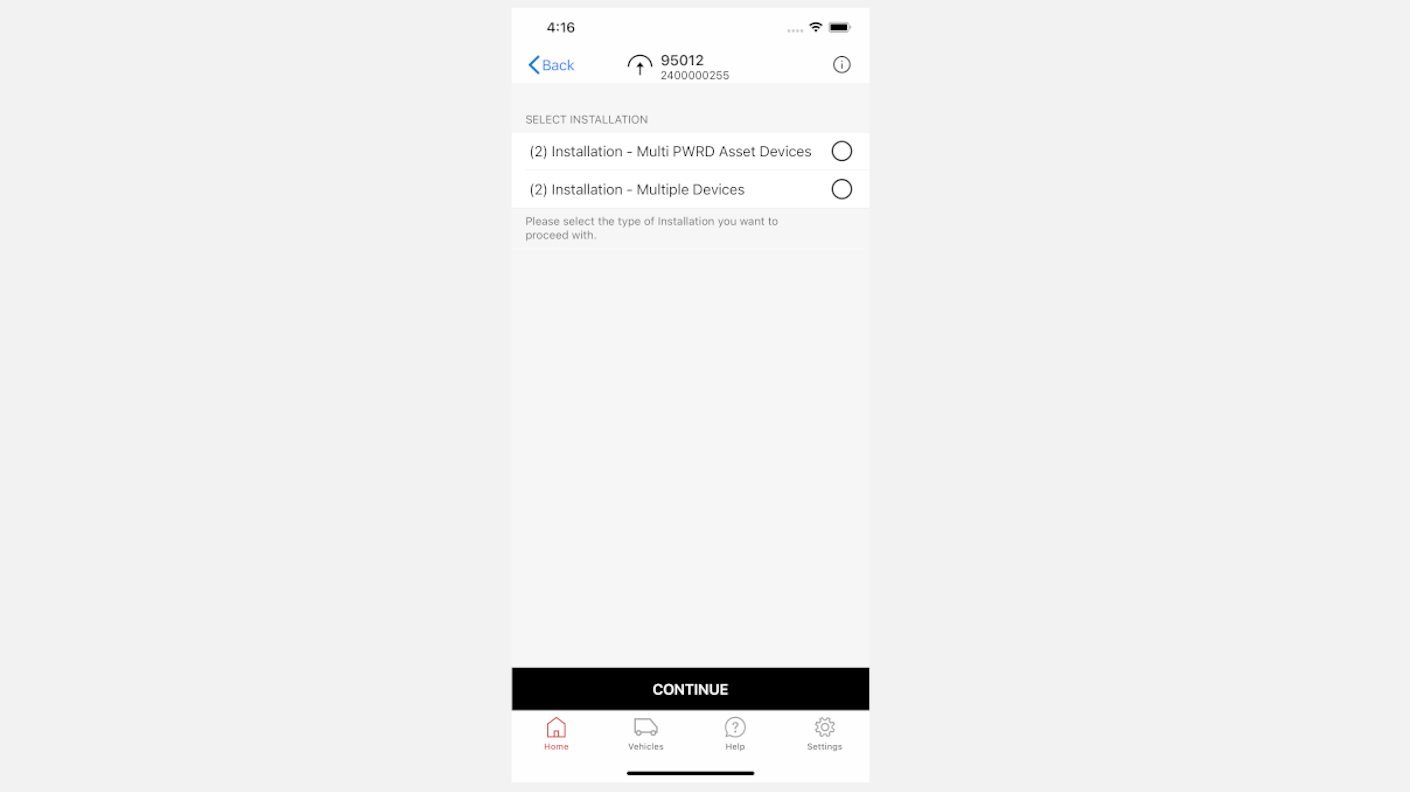

Multi-PWRD-Asset-Geräte aus der Liste auswählen. (Beachten Sie, dass die Auswahl für alle Asset-Ortungsgeräte gilt, ob mit oder ohne Stromversorgung.)
-

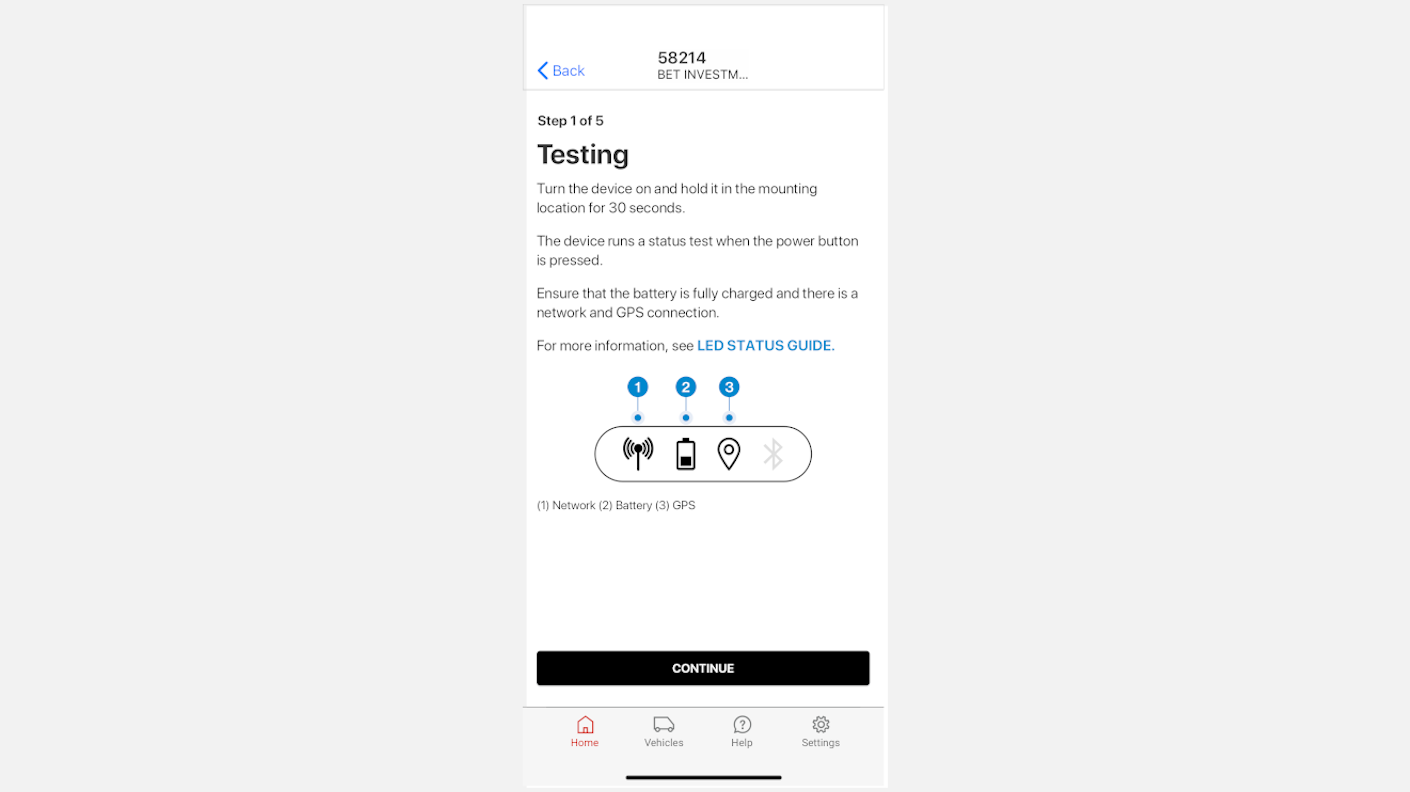

Die Netzwerkkonnektivität des Geräts testen.
(Weitere Informationen in den Abschnitten Statustaste und Status-LEDs.)
-

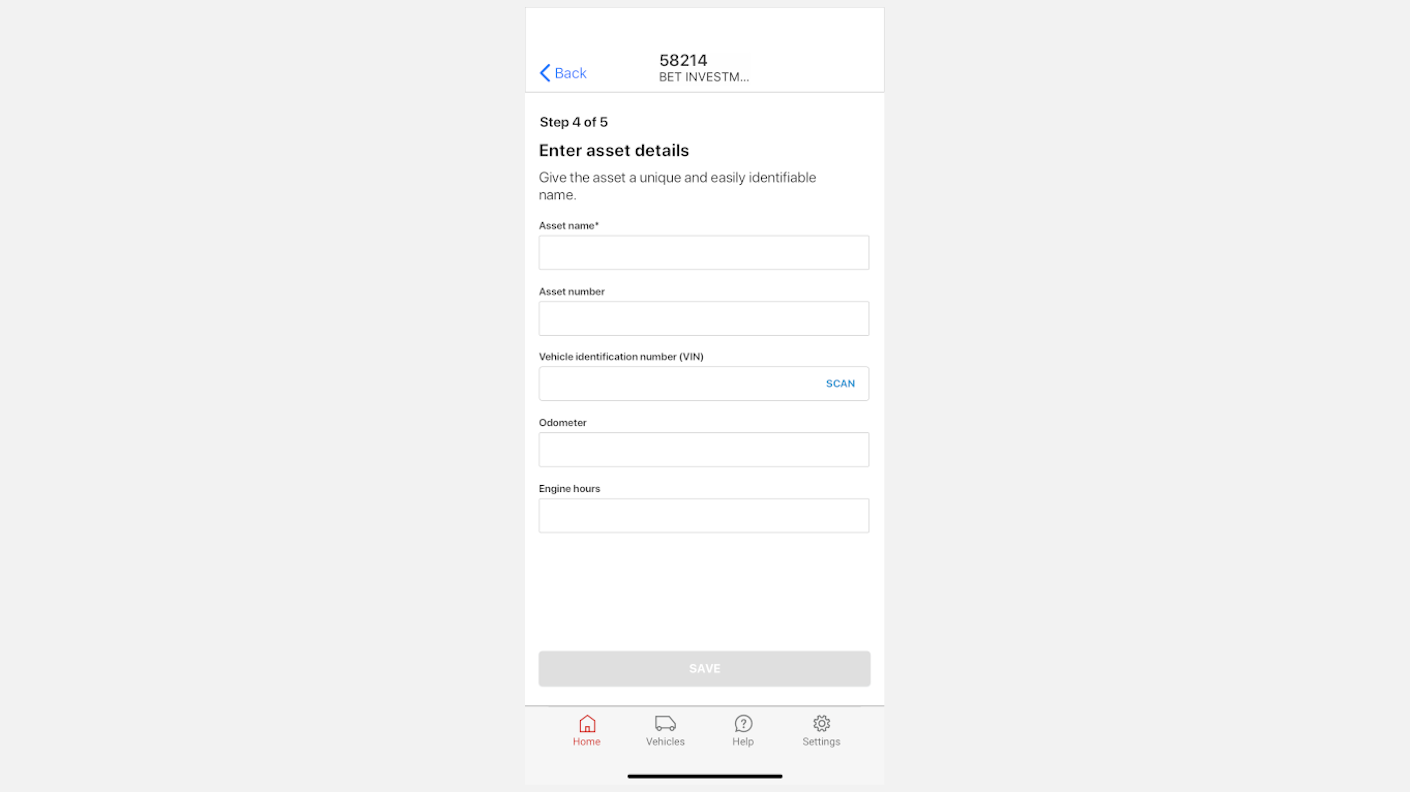

Geben Sie die Asset-Informationen ein.
-

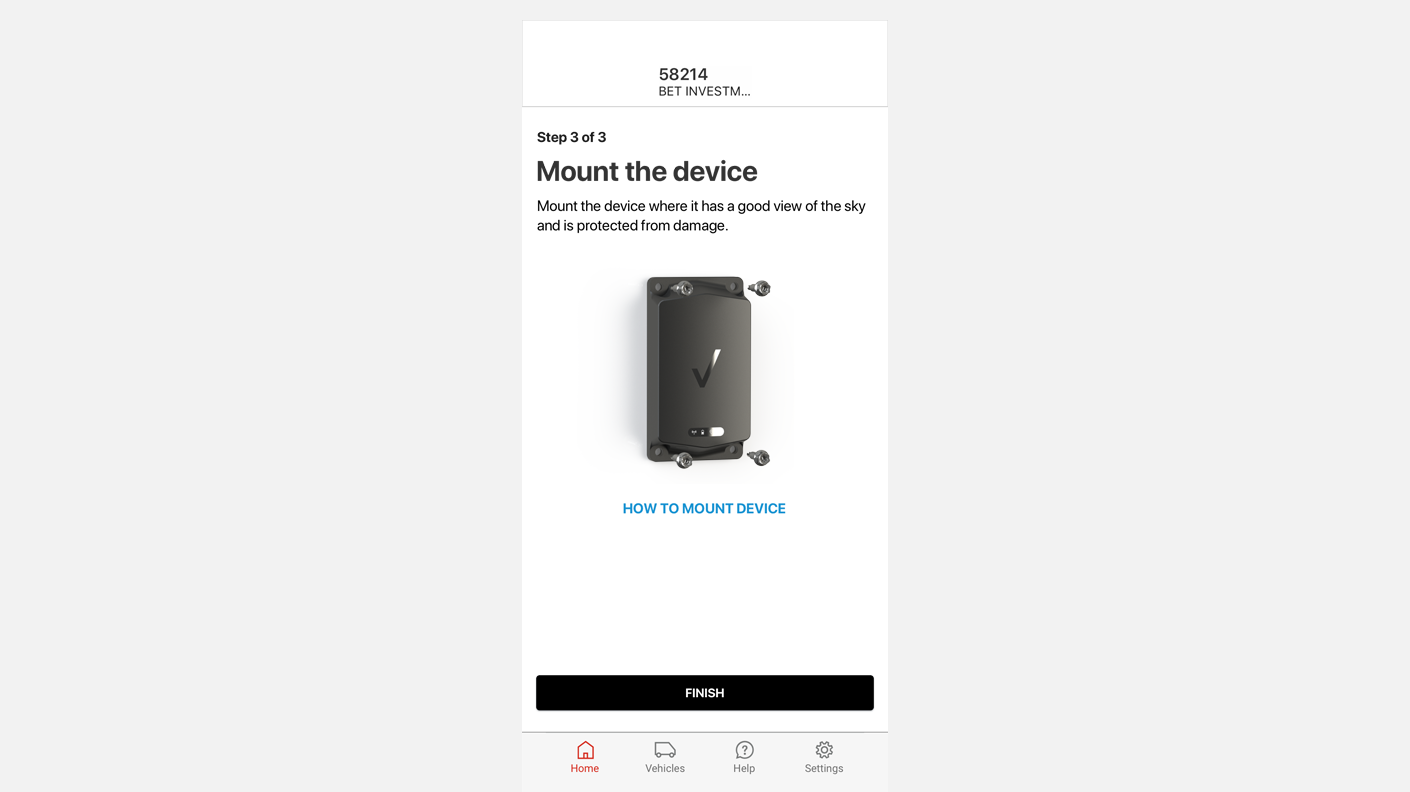

Befestigen Sie das Gerät am Asset. (Weitere Informationen im Abschnitt Befestigung des Geräts.)
-

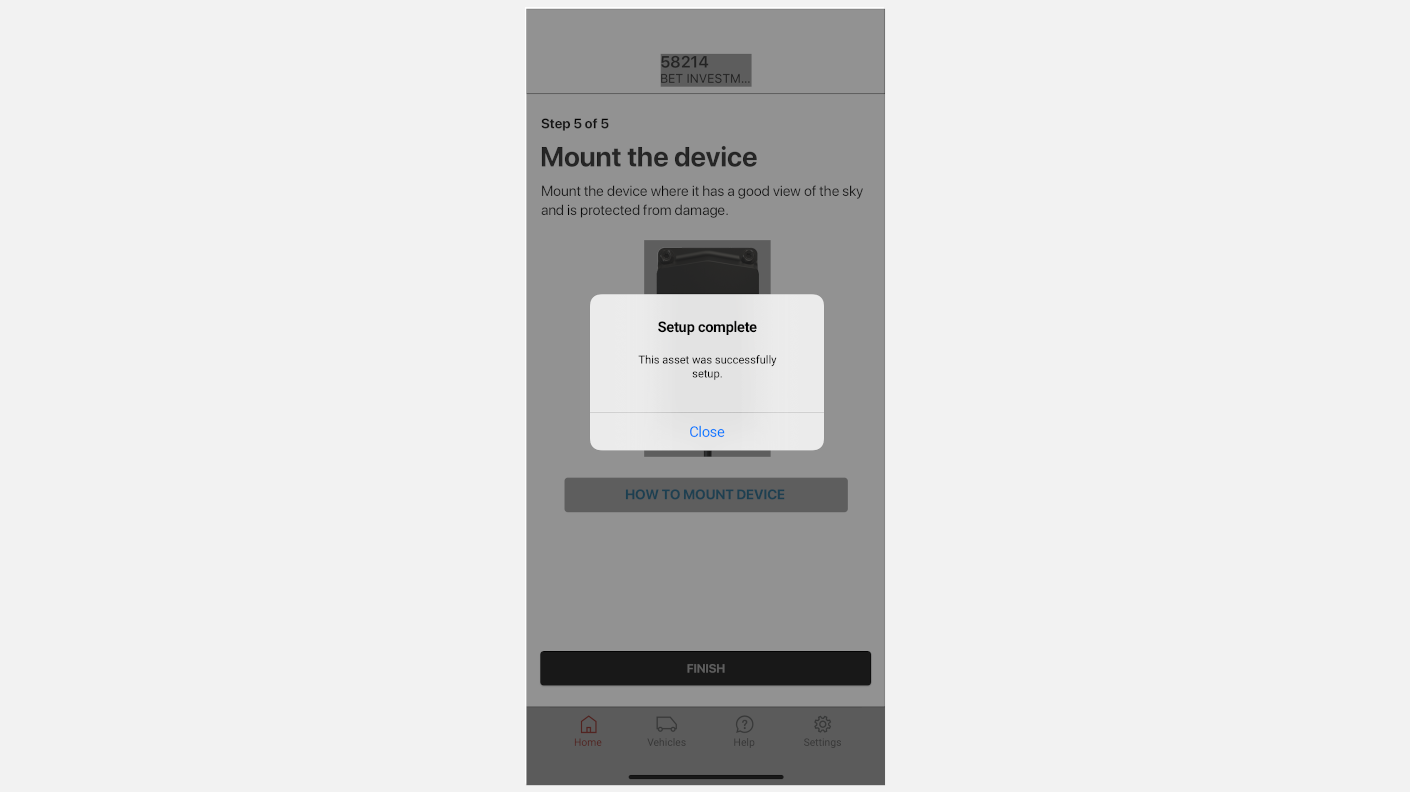

Schließen Sie die Geräteeinrichtung und -aktivierung ab.
Dieser Abschnitt enthält Informationen über die Position und die Art der Befestigung des Geräts.
Halten Sie das Gerät zuerst an die Stelle, an der Sie es befestigen möchten, und führen Sie die Netzwerkstatusprüfung durch, bevor Sie mit dem Bohren von Löchern beginnen. Sie führen den Test durch, indem Sie die Statustaste des Geräts drücken und den Status der Netzwerk-LEDs (leuchtend = Netzwerkverbindung) ablesen. Falls die LEDs keine erfolgreiche Netzwerkverbindung anzeigen, wiederholen Sie den Test an einer anderen Stelle des Assets, bis die Netzwerkverbindung und die GPS-Korrektur erfolgreich sind.
-
Stellen Sie sicher, dass sich das Asset selbst nicht an einer Stelle befindet, an der die Netzwerk- oder GPS-Signale beeinträchtigt werden, beispielsweise unter einem Metalldach.
-
Auch wenn das Gerät die Schutzklasse IP67 aufweist, schützen Sie es vor beweglichen Teilen oder Bereichen, die das Gerät Schmutz von der Straße oder Hochdruckwasserstrahlen aussetzen würden. Verwenden Sie die im Lieferumfang enthaltenen Teile für die Befestigung. Verwenden Sie keine Nieten oder Senkkopfschrauben.Überdrehen Sie die Schrauben nicht. Überdrehen oder die Verwendung der falschen Werkzeuge kann dazu führen, dass der Kunststoff um das Loch für die Befestigung herum bricht.
-
Beachten Sie, dass eine Befestigung des Geräts unter dem Boden insbesondere bei einem Metallanhänger oder -container im Gegensatz zu einer offenen Pritsche die Konnektivität und Datenübertragung beeinträchtigen kann.
-
Gute Punkte für die Befestigung an Anhängern sind oben auf der Anhängerdeichsel oder die Anhängerkupplung.
-
Installationen, für die eine Leiter erforderlich sind, werden nicht empfohlen. Wenn Sie jedoch in der Höhe arbeiten, sind Sie verantwortlich, dass Sie Sicherheitsausrüstung verwenden und die Einhaltung entsprechender Sicherheitsmaßnahmen gewährleisten.
-
Wir empfehlen keine Befestigung des Geräts mit der Oberseite nach unten unter einem Asset, da dies die Genauigkeit der Berichte beeinträchtigen kann.
-

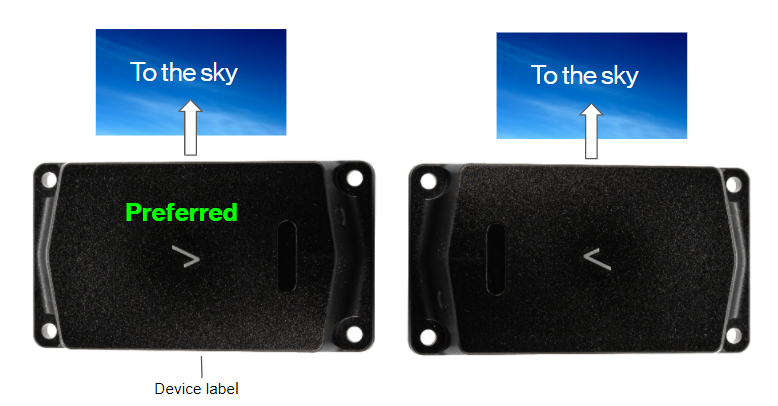

Die Ausrichtung kann sich auf die Leistung des Geräts auswirken. Hier finden Sie ein paar bevorzugte Befestigungsoptionen:

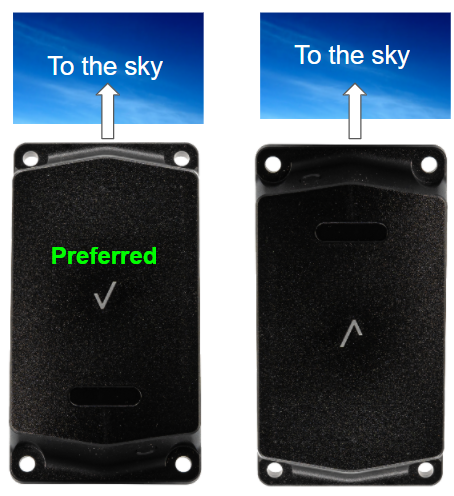

Bei der vertikalen Montage des Geräts auf einer vertikalen Oberfläche ist die bevorzugte Ausrichtung mit dem Verizon-Häkchen auf der rechten Seite nach oben. Dadurch befindet sich die Statustaste auf der Unterseite und ist somit der Witterung weniger ausgesetzt.

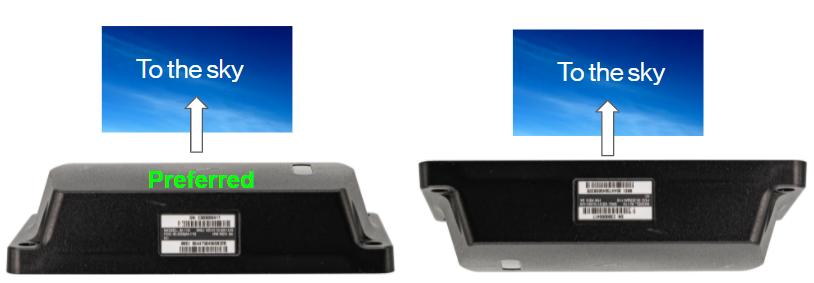

Bei der horizontalen Montage des Geräts auf einer vertikalen Oberfläche ist die bevorzugte Ausrichtung mit dem Geräteetikett (Etikett ist auf dem Bild nicht zu sehen) nach unten. Dadurch ist das Etikett der Witterung nicht ausgesetzt.
Bei der Montage des Geräts auf einer horizontalen Oberfläche muss das Verizon-Häkchen, sprich die Vorderseite des Geräts, nach oben zeigen. Die Montage des Geräts mit der Vorderseite nach unten wird nicht empfohlen, da dies die Genauigkeit der Berichte beeinträchtigen kann.
Nach erfolgreichem Netzwerk- und GPS-Test und nach Abschluss der Geräteeinrichtung und Aktivierung in der Reveal Hardware Installer-App.
-

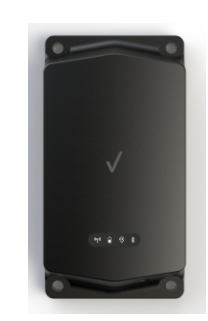

Halten Sie das Gerät an der gewünschten Befestigungsposition und markieren Sie die vier Löcher für die Befestigung.
-
Falls Sie die selbstschneidenden Schrauben verwenden, wird ein Vorbohren der Löcher empfohlen.
-
Befestigen Sie das Gerät anhand der enthaltenen Schrauben am Asset. Verwenden Sie keine Nieten oder Senkkopfschrauben. Überdrehen Sie die Schrauben nicht. Überdrehen oder die Verwendung der falschen Werkzeuge kann dazu führen, dass der Kunststoff um das Loch für die Befestigung herum bricht.
Im Einklang mit den Bestimmungen der Mastervereinbarung über Technologie- und Abonnementdienste zwischen Ihnen und Verizon Connect haftet Verizon Connect für keinerlei Verluste oder Schäden in Verbindung mit der Selbstinstallation des Geräts, einschließlich, aber nicht beschränkt darauf, wenn das Gerät oder Dienste nicht ordnungsgemäß funktionieren, sofern derartige Schäden nicht durch Nachlässigkeit oder Unterlassung seitens Verizon Connect verursacht wurden. Ortungsgeräte, die mit dem Diagnoseport in Fahrzeugen verbunden sind, in denen Drittanbietergeräte vorhanden sind, können zu Funktionsausfällen bei den Drittanbietergeräten oder dem Fahrzeug führen. Zu diesen Drittanbietergeräten gehören unter anderen Rollstuhllifts, Leerlaufkontrollmodule und PTOs. Wenn ein derartiger Konflikt besteht, wenden Sie sich an den Verizon Connect-Support, um das Ortungsgerät zu konfigurieren, damit es das Drittanbietergerät unterstützt. Bei Nichtbeachtung wird Verizon Connect von jeglicher Haftung für Schäden befreit, die aus oder in Verbindung mit der Nutzung der Geräte entstehen. Installierte Geräte dürfen nur entfernt und in ein anderes Fahrzeug übertragen werden, wenn das zweite Fahrzeug den Anweisungen entsprechend auf Kompatibilität geprüft wurde. Bei Übertragungen zwischen Fahrzeugen, die diesen Anweisungen nicht entsprechen, erlöschen jegliche Garantien von Verizon Connect, und Verizon Connect wird von jeglicher Haftung für Schäden entbunden, die aus der Nutzung der Geräte oder in Verbindung damit entstehen.
Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Störungen verursachen und
(2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des Geräts erlischt.
Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten.
Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
-
Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
-
Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
-
Schließen Sie das Gerät an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den der Empfänger angeschlossen ist.
-
Wenden Sie sich an den Händler oder den installierenden Techniker, um Hilfe zu erhalten.
