Installationsanleitung: CalAmp TTU 720 und CalAmp TTU 730 bei Reveal
Kompetenzstufe: Grundlegend
Die Installation erfordert minimale technische Fachkenntnisse.
Geschätzte Zeit für die Installation: 10–20 Minuten

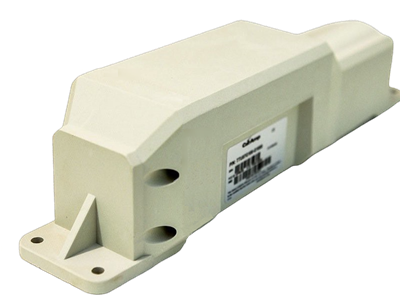

Dieser Artikel erläutert die Installation der Ortungsgeräte für die Assets ohne Antrieb CalAmp 720 und CalAmp 730.
Er umfasst:
Vor der Installation des Geräts müssen Sie einige Dinge beachten, um einen reibungslosen Installationsprozess zu gewährleisten.
Folgendes muss enthalten sein:
-
CalAmp 720 ODER CalAmp 730
-
4 Schrauben
-
4 flache Unterlegscheiben
-
4 selbstsichernde Muttern
-
Aktivierungsmagnet
Wir empfehlen die Installation des Fahrzeugs in einem Bereich mit einer guten Netzabdeckung.
Das Gerät muss positioniert werden:
-
In einem Bereich ohne bewegliche Teile.
-
Mit klarer Sicht auf den Himmel.
-
Ohne Kontakt zu Spritzwasser oder Schmutz von der Strasse.
-
Platzieren Sie es nicht direkt unter einem metallischen Gegenstand.

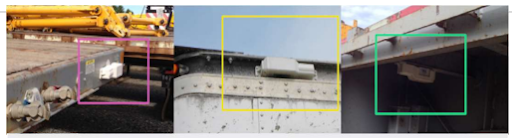

Gängige Standorte:
-
Oben auf der Anhängerdeichsel
-
Anhängerkupplung
-
Seitenholme
-
Vordere Spritzwand
Achtung

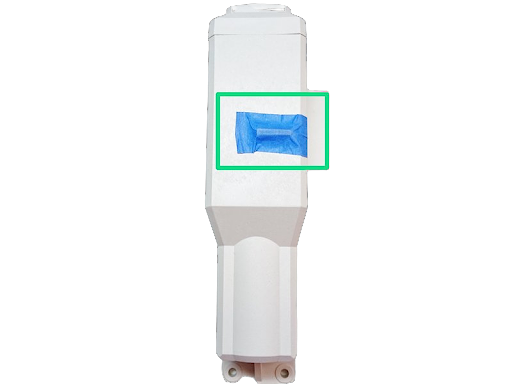

Entfernen Sie den Aktivierungsmagnet erst, wenn die Installation abgeschlossen ist.
-
Bohren Sie Befestigungslöcher von 3/16" in das Gerät.
-
Entgraten Sie die Löcher.
-
Entfernen Sie Metallspäne von Querträgeroberflächen.
-
Streichen Sie alle freigelegten Metalloberflächen in und um Löcher mit einer Korrosionsschutzfarbe.
-
Lassen Sie die Farbe 10 Minuten lang trocknen.
-
Befestigen Sie das Gerät mithilfe von Schrauben (4), flachen Unterlegscheiben (4) und selbstsichernden Muttern (4).
-
Stellen Sie sicher, dass die flachen Unterlegscheiben zwischen den Schraubenköpfen und dem Kunststoffgehäuse des Geräts liegen.
-
Ziehen Sie jede Schraube mit dem 5/16-Steckschlüssel, der Ratsche und dem 3/8-Gabelschlüssel fest.
Anmerkung
Werfen Sie den Aktivierungsmagneten nicht weg. Sie benötigen ihn möglicherweise zum Zurücksetzen des Geräts.
-

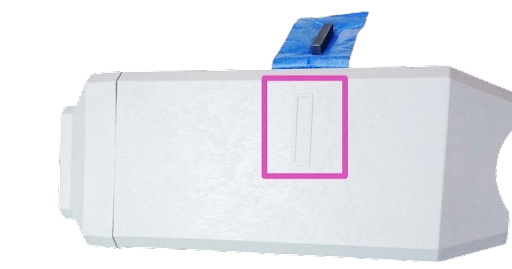

Entfernen Sie den Magnet, sobald das Gerät montiert ist. Dadurch wird das Asset-Ortungsgerät aktiviert und die erste Information an Reveal gesendet. Dann wird etwa 24 Stunden lang kein Bericht mehr übermittelt.
-
Zum Ändern der Plot-Zeit bringen Sie den Magneten etwa 2 Minuten lang in Position, entfernen Sie ihn dann und überprüfen Sie sie erneut.
-
Stellen Sie sicher, dass das Gerät einen ordnungsgemässen Bericht übermittelt. Falls nicht, bringen Sie den Magneten zwei Minuten lang in Position und entfernen Sie ihn dann wieder.
Falls Sie Reveal-Kunde sind, überprüfen Sie Ihre Installation in Reveal.
Falls Sie ein professioneller Installationstechniker sind, der Reveal nutzt, verwenden Sie die Reveal Hardware Installer-App.
Falls Sie ein Gerät Fleet installieren, verwenden Sie das Fleet-Installationsportal.
Verizon Connect-Installationspartner verwenden die Reveal Hardware Installer (RHI)-App, um die Installation zu überprüfen. Bei Problemen mit der RHI-App wenden Sie sich an das Installationssupportteam.
