Installationshandbuch: XT-Fahrzeugortungsgerät mit stromführendem Y-Kabel | OBD-II
Kompetenzstufe: Erweitert
Installateure müssen über praktische Kenntnisse der Fahrzeugelektrik und der Startsysteme verfügen und wissen, wie Relais, Dioden und Sensoreingänge verwendet werden.
Benötigte Zeit: 20–40 Minuten
Diese Anleitung erklärt die Installation eines XT-Fahrzeugortungsgeräts mit einem Y-Kabel in einem Fahrzeug mit OBD-II-Port.
In diesem Leitfaden:
-

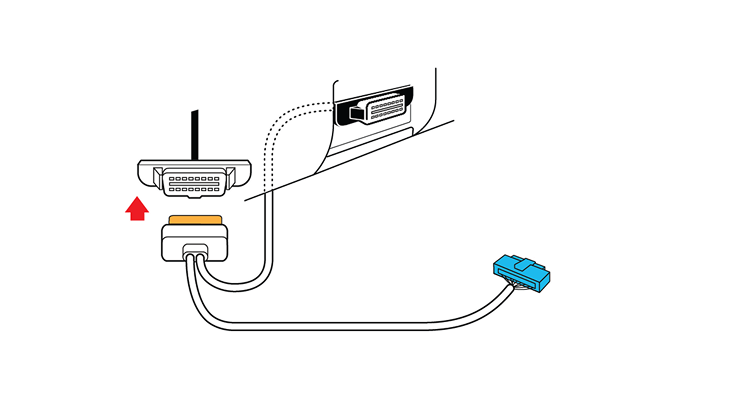

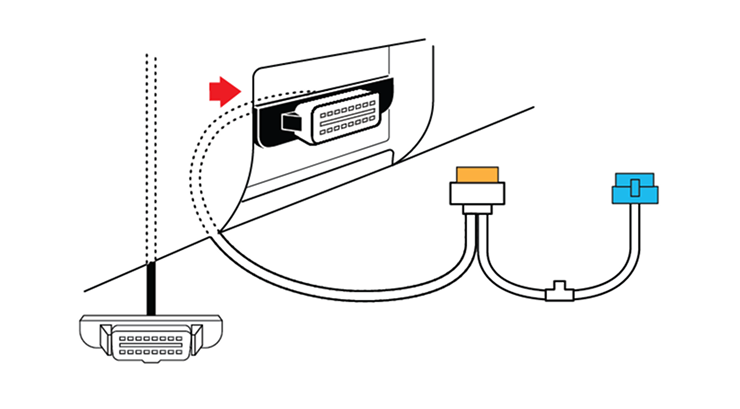

Schritt 12: Verbinden des OBD-II-Bypass-Steckers mit dem OBD-II-Port
-
Schritt 13: Einstecken des Y-Kabels in das XT-Fahrzeugortungsgerät
-
Schritt 15: Einstecken des Zubehörkabels in das Ortungsgerät
-
Schritt 17: Anschliessen optionaler Peripheriegeräte oder Sensoreingänge
-
Schritt 20: Verknüpfen des Ortungsgeräts und Überprüfen des Betriebs
Positionieren Sie das Fahrzeug an einem Ort mit einer guten Netzabdeckung.
Warnung
Der Motor muss während der Installation des Geräts ausgeschaltet sein.
Je nach Fahrzeugtyp benötigen Sie möglicherweise die folgenden Werkzeuge:
-
Arbeitslampe
-
Werkzeug zum Entfernen des Armaturenbretts
-
Schraubendreher und Steckschlüsselsatz
-
Kabelbinder
-
Werkzeug zum Abisolieren von Drähten
-
Digitaler Spannungsprüfer
-
XT-Fahrzeugortungsgerät
-
Y-Kabel
-
Fahrzeugadapter
-
Adapterclips
-
Werkzeug zum Entfernen von Clips
-
Kabelbinder

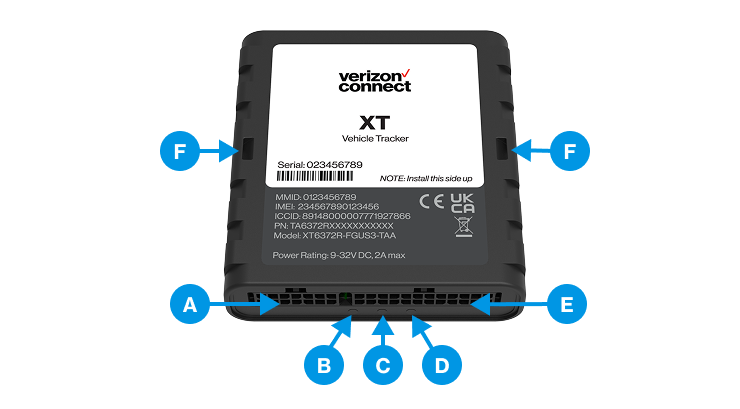

(A) Diagnoseanschluss für Y-Kabel (14-polig)
(B) Gelbe LED für Mobilfunknetz
(C) Blaue LED für Bluetooth (falls verfügbar)
(D) Grüne LED für GPS
(E) Stecker für Zubehörkabel (24-polig)
(F) Befestigungslaschen
(A) Blauer Molex-Stecker (in das XT-Fahrzeugortungsgerät)
(B) Gelber OBD-II-Bypass-Stecker (in den OBD-II-Port des Fahrzeugs)
(D) Sicherung
(A) 24-poliger OBD-II-E/A-Kabelbaum (RFID-kompatibel) zum Anschluss an das Xirgo-Gerät
(B) Eingang 4 – schwarzes/grünes Kabel (Erdungsauslöser)
(C) Eingang 2 – schwarzes/orangefarbenes Kabel (negativer Auslöser)
(D) Eingang 1 – violettes Kabel (positiver Auslöser)
(E) Panik-/Privatschalter – 4-poliger Anschluss
(F) Fahrer-ID-Lesegerät – 2-poliger Anschluss
(G) Garmin – 10-poliger Anschluss
(H) Fahrer-ID-Summer – 3-poliger Anschluss
(I) RFID-Lesegerät – 6-poliger Anschluss
(J) E/A für softwaregesteuerte Zündung – weisses Kabel (nur für Fahrzeuge mit zentraler Abschaltung oder Notausschalter oder bei entsprechender Anweisung von Verizon Connect verwenden)
(K) 3-A-Sicherung

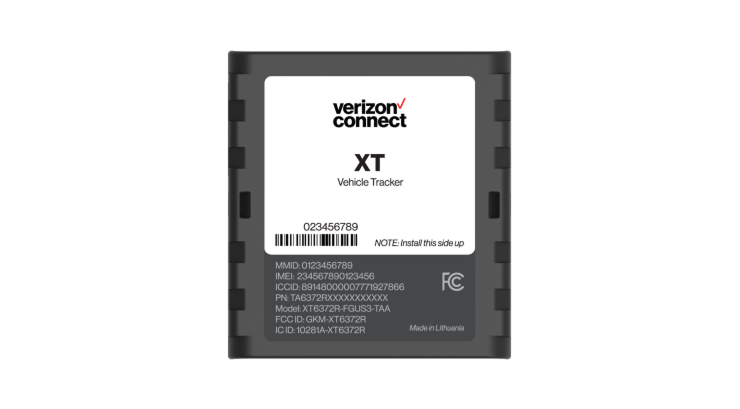

Notieren Sie die ESN/Seriennummer des Geräts (Sie benötigen sie in einem späteren Schritt).
Verizon Connect-Installationspartner können die ESN/Seriennummer des Geräts mit der RHI-App (Reveal Hardware Installer) scannen.
Anmerkung
Die Seriennummer des Geräts (bei Reveal „ESN“ genannt) befindet sich auf dem Etikett des Geräts.

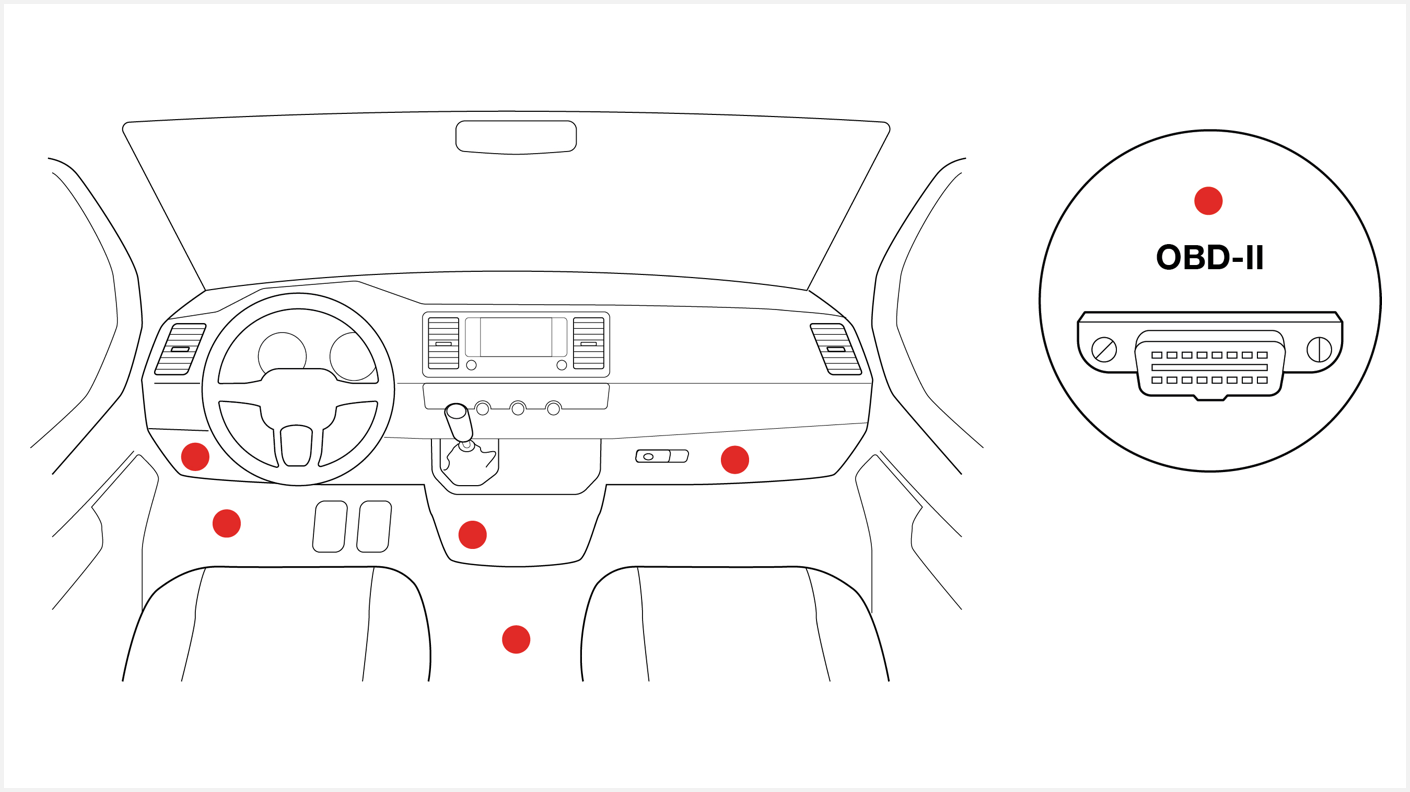

Suchen Sie den OBD-II-Port des Fahrzeugs, indem Sie die folgenden Bereiche überprüfen (in dieser Reihenfolge):
-
Unter dem Dashboard
-
Unter der Lenkradsäule
-
Jeder in der Abbildung unten angegebene Bereich
Anmerkung
Wenn Sie den OBD-II-Port des Fahrzeugs nicht finden können, sehen Sie in der Betriebsanleitung des Fahrzeugs nach oder gehen Sie zu https:www.hum.com/setup/#section_locateobd.
Entfernen Sie den OBD-II-Port des Fahrzeugs aus seiner Montagehalterung, indem Sie auf die Entriegelungslaschen drücken oder die Schrauben entfernen, mit denen er befestigt ist. Möglicherweise müssen Sie das Armaturenbrett entfernen, um auf den OBD-II-Port zuzugreifen.
Warnung
Seien Sie äusserst vorsichtig, wenn Sie den OBD-II-Port des Fahrzeugs entfernen. Wenn Sie die Drähte belasten oder den OBD-II-Port anderweitig beschädigen, kann dies zu Leistungsproblemen des Fahrzeugs führen.
-

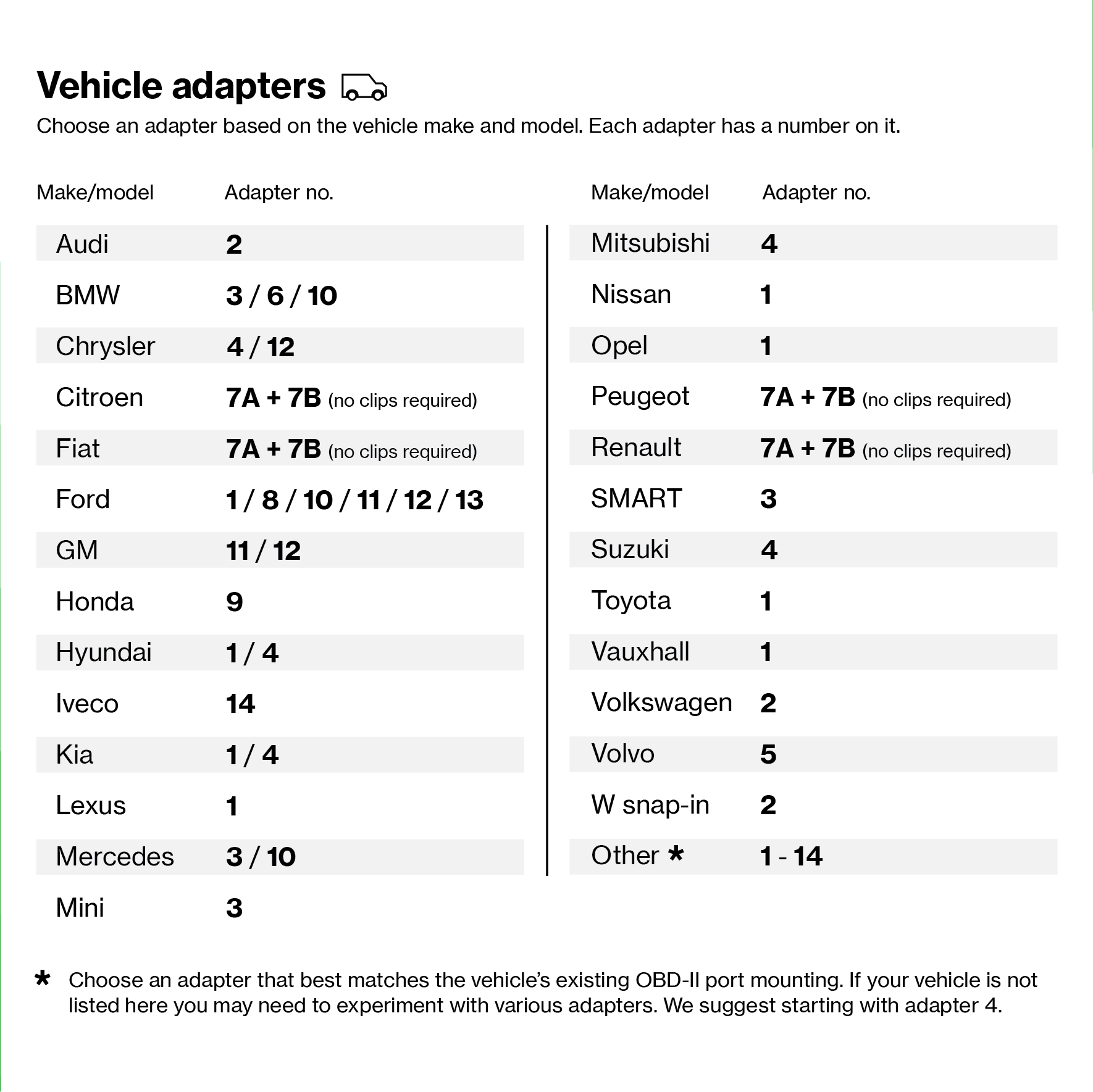

Wählen Sie mithilfe der bereitgestellten Fahrzeugadapterliste einen Adapter auf der Grundlage der Fahrzeugmarke aus.
Auf jeden Adapter ist eine Nummer aufgedrückt. Wenn die Fahrzeugmarke nicht in der Liste enthalten ist, wählen Sie einen Adapter aus, der am besten zur Form des vorhandenen OBD-II-Ports passt.
-

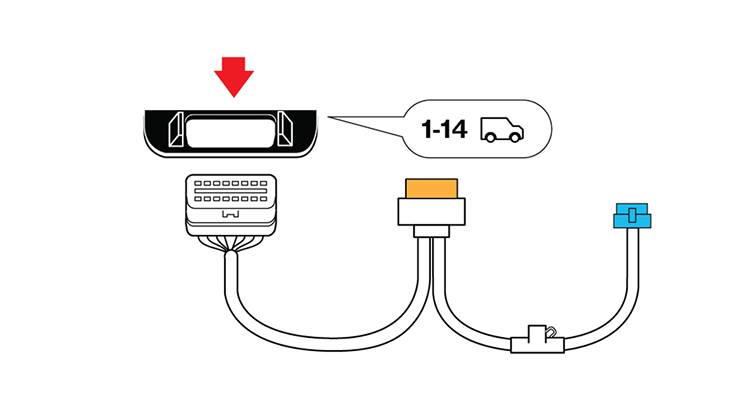

Schieben Sie den Fahrzeugadapter bis zum Anschlag auf den schwarzen Ersatzstecker des Y-Kabels.
Die Kante des Adapters, die mit Clips gesichert wird, kommt zuletzt auf den Stecker.
Wenn der Adapter richtig herum auf dem Stecker sitzt und bis zum Anschlag geschoben ist, wird seine Kante mit der Nut des Steckers übereinstimmen.
Wenn die Kante des Adapters nicht mit der Nut des Steckers übereinstimmt: Entfernen Sie den Adapter, schieben Sie ihn andersherum auf den Stecker und drücken Sie ihn bis zum Anschlag auf den Stecker.
-

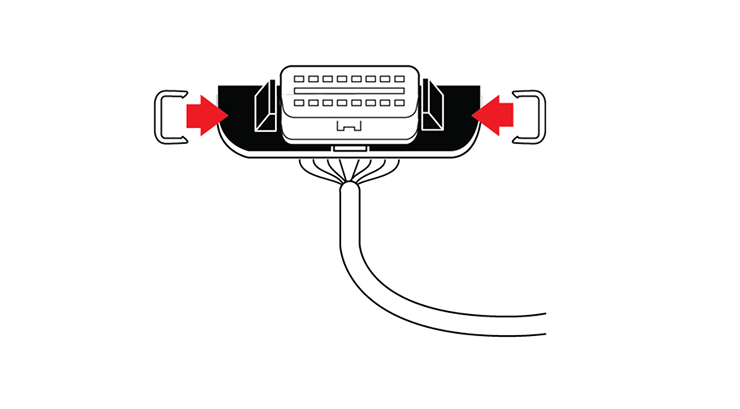

Befestigen Sie den Adapter an dem Ersatzstecker, indem Sie 2 Metallklammern, eine auf jeder Seite, entlang der Nut des Steckers schieben.
Achtung
Stellen Sie sicher, dass der Motor noch aus ist, bevor Sie diesen Schritt ausführen.
-

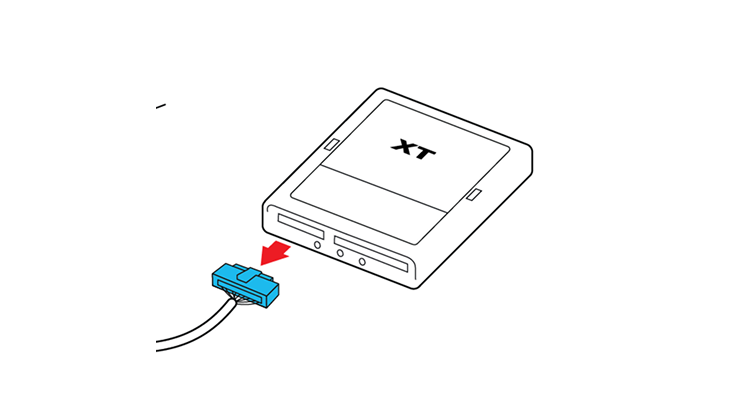

Stecken Sie den 14-poligen Molex-Stecker des stromführenden Y-Kabels in das Gerät.
Anmerkung
Möglicherweise müssen Sie das Kabel vor dem Anschluss an das Gerät durch enge Räume zum Montageort des Geräts verlegen.
-
Prüfen Sie, ob das Gerät mit Strom versorgt wird (die LEDs leuchten).
Anmerkung
Möglicherweise müssen Sie die Zündung einschalten, damit das Gerät mit Strom versorgt wird.
Das XT-Fahrzeugortungsgerät verfügt über drei LEDs, die zum Anzeigen des Status des Geräts verwendet werden.
(A) Gelbe LED (Mobilfunknetz)
-
AUS: Keine Stromversorgung des Geräts
-
Blinken: Zündung AUS
-
Schnelles Blinken: Suche nach Mobilfunksignal/Zündung EIN
-
Leuchten: Mobilfunksignal erfasst/Zündung EIN
(B) Blaue LED (Bluetooth), nur bei Bluetooth-fähigen Geräten
-
AUS: Bluetooth nicht aktiviert
-
Blinken: Bluetooth aktiviert
(C) Grüne LED (GPS)
-
AUS: Suche nach Satelliten
-
Blinken: Satellitenzählung + 1
-
Die LED blinkt einmal, um anzuzeigen, dass ein GPS-Signal erfasst wurde.
-
Die LED blinkt weiter, um die Anzahl der für das Gerät sichtbaren Satelliten anzuzeigen.
-
Stecken Sie das Zubehörkabel in das XT-Fahrzeugortungsgerät ein
Im Artikel Versionen des Zubehörkabels des XT-Fahrzeugortungsgeräts finden Sie Details zu den Versionen des Zubehörkabels.
Schritt 16: Anschliessen des weissen Drahts des Zubehörkabels (Fahrzeuge mit zentraler Abschaltung oder Notausschalter)
Anmerkung
Dieser Schritt darf nur durchgeführt werden, wenn Sie das Ortungsgerät in einem Fahrzeug mit Notausschalter oder zentraler Abschaltung installieren.
(A) XT-Fahrzeugortungsgerät
(B) Zubehörkabel (zum 24-poligen Anschluss des Ortungsgeräts)
(C) Weisser Draht (zur Zündung des Fahrzeugs)
-
Machen Sie sich mit den genehmigten Methoden zum Herstellen von Drahtverbindungen vertraut:
Informationen zu Poke-and-Wrap-Methode, Stossverbinder, Posi-Tap und Add-A-Circuit-Sicherungsadapter: siehe Standards der elektrischen Verbindung und Tipps zur Installationsrichtlinie von Verizon Connect.
Informationen über Poke-and-Wrap: siehe Herstellen einer Poke-and-Wrap-Verbindung (lötfreie Verbindung).
-
Suchen Sie im Fahrzeug die echte Zündungsquelle. Dies kann ein Zündungsschalter, ein werkseitiger Ersatzkabelanschluss mit der Kennzeichnung als Zündversorgung oder Zündversorgung mit entsprechender Kennzeichnung auf dem Sicherungskasten sein.
Anmerkung
Verwenden Sie ein digitales Universalmessgerät zum Überprüfen, dass die Spannung nicht unter 9 VDC fällt, während der Motor läuft.
-
Schliessen Sie den weissen Draht anhand einer genehmigten Verbindungsmethode an die Zündungsquelle des Fahrzeugs an.
Schliessen Sie optionale Peripheriegeräte wie im entsprechenden Abschnitt Peripheriegeräte beschrieben an.
-
Verlegen Sie die Kabel zum Montageort und schliessen Sie sie an.
Anmerkung
Wickeln und sichern Sie alle losen Kabel mit Kabelbindern, damit diese den Fahrer und den normalen Betrieb des Fahrzeugs nicht beeinträchtigen.
-
Prüfen Sie, ob alles fest sitzt, und schneiden Sie gegebenenfalls Überlängen der Kabelbinder ab.
Achtung
Seien Sie beim Abschneiden der Kabelbinder vorsichtig. Wenn Sie versehentlich in der Nähe befindliche Fahrzeugkabel abschneiden oder beschädigen, führt dies zu Leistungsproblemen des Fahrzeugs.
-
Stellen Sie sicher, dass die Installation den Fahrer oder den normalen Betrieb des Fahrzeugs nicht beeinträchtigt. Wenn Sie das Armaturenbrett entfernt haben, bringen Sie es erst wieder an, wenn die Netzwerkverbindung bestätigt wurde (siehe Schritt 19).
-
Suchen Sie nach einem geeigneten Standort zur Befestigung des Ortungsgeräts. Die vorgeschlagenen Orte zur Befestigung finden Sie unten.
(A) Hinter der Konsole im Kniebereich auf der Fahrerseite
(B) Hinter den Instrumenteneinheiten
(C) Hinter der Mittelkonsole
(D) Hinter dem Handschuhfach
Um eine starke Netzabdeckung zu gewährleisten, sollten Sie bei der Wahl des Befestigungsstandorts Folgendes berücksichtigen:
– Das Gerät muss mit dem Etikett nach oben befestigt werden, um ein optimales Signal zu erhalten.
– Das Gerät darf nicht direkt unter grossen Metallteilen befestigt werden.
– Das Gerät funktioniert durch Glas, Kunststoff und Verbundwerkstoffe.
-

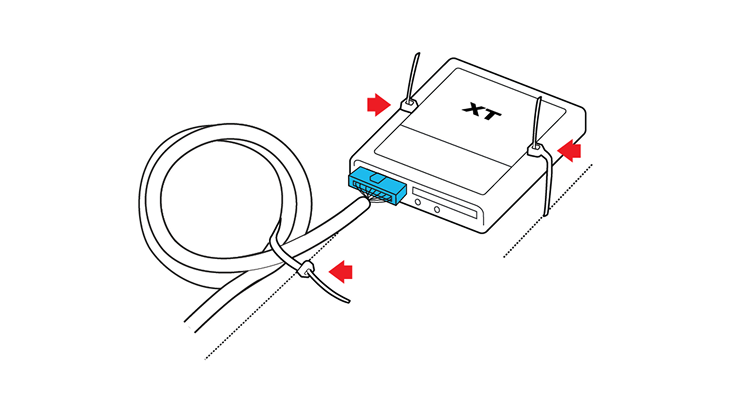

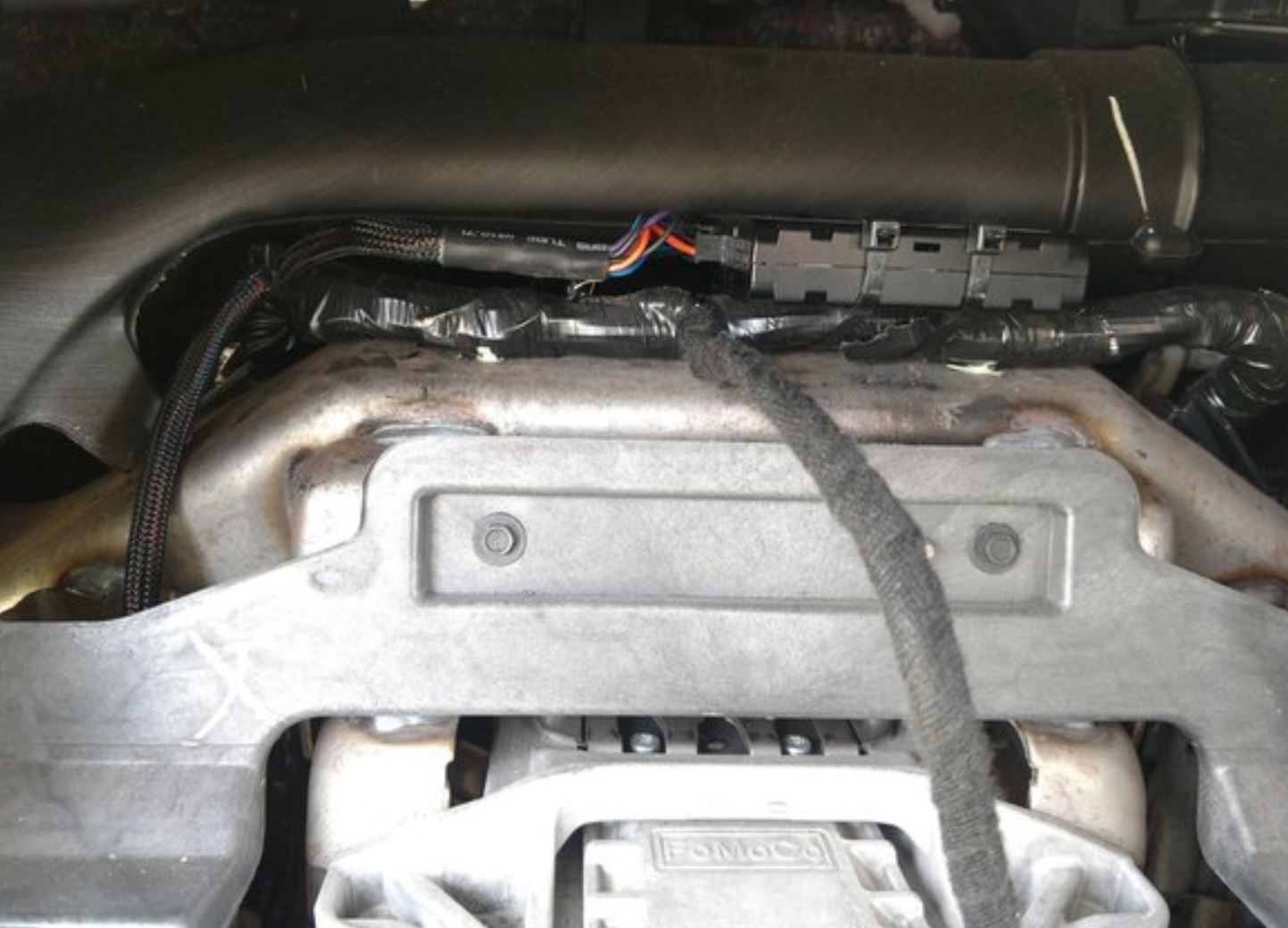

Befestigen Sie das Ortungsgerät mithilfe von Kabelbindern, VHB-Klebeband oder Klettverschluss in Industriequalität an einer stabilen Montagehalterung oder einem Kabelbündel. Bedecken Sie die ESN/Seriennummer nicht mit doppelseitigem Klebeband, da sich das Etikett lösen und unleserlich werden kann, wenn das Klebeband entfernt wird.
Anmerkung
Das Ortungsgerät muss sicher befestigt werden, um zu verhindern, dass es sich bewegt und fehlerhafte Meldungen über Ereignisse mit gefährlicher Fahrweise erzeugt.
Verwenden Sie Spotlight oder das Reveal-Portal zur Verknüpfung und Überprüfung der erfolgreichen Installation. Erfahren Sie, wie Sie eine Installation in Reveal überprüfen.
Schritt 21: Aktualisieren der Konfiguration des Ortungsgeräts (Fahrzeuge mit zentraler Abschaltung oder Notausschalter)
Anmerkung
Dieser Schritt darf nur durchgeführt werden, wenn Sie das Ortungsgerät in einem Fahrzeug mit zentraler Abschaltung oder Notausschalter installieren.
Achtung
Um fehlerhafte Reveal-Status wie etwa falsche Abschleppbenachrichtigungen zu verhindern, muss das Gerät ordnungsgemäss als Zündung (3-adrig, fest installiert) konfiguriert sein.
Verwenden Sie eine der folgenden Vorgehensweisen, um die Konfiguration des Ortungsgeräts zu aktualisieren:
-
Aktualisieren Sie in Reveal die Einstellungen des Ortungsgeräts für die Zündquelle des Fahrzeugs. Weitere Informationen zum Aktualisieren dieser Einstellung finden Sie unter Aktualisieren der Einstellungen des Ortungsgeräts für die Zündquelle von XT-Fahrzeugortungsgeräten</link>.
