INSTALLATIONSANLEITUNG CalAmp TTU 720 und CalAmp TTU 730 bei Reveal
Kompetenzstufe: Grundlegend
Die Installation kann schnell und einfach von Benutzern mit beliebigen Fähigkeiten durchgeführt werden.
Geschätzte Zeit für die Installation: 10–20 Minuten

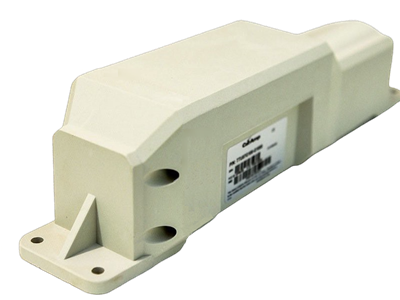

Dieser Artikel erläutert die Installation der Ortungsgeräte für die Assets ohne Antrieb CalAmp 720 und CalAmp 730.
Er umfasst:
- Vorbereiten der Installation
- Installieren des Geräts
- Befestigung des Geräts
- Konfigurieren des Geräts
- Überprüfen der Abläufe
Vorbereiten der Installation
Vor der Installation des Geräts müssen Sie einige Dinge beachten, um einen reibungslosen Installationsprozess zu gewährleisten.
Lieferumfang überprüfen
Folgendes muss enthalten sein:
- CalAmp 720 ODER CalAmp 730
- 4 Schrauben
- 4 flache Unterlegscheiben
- 4 selbstsichernde Muttern

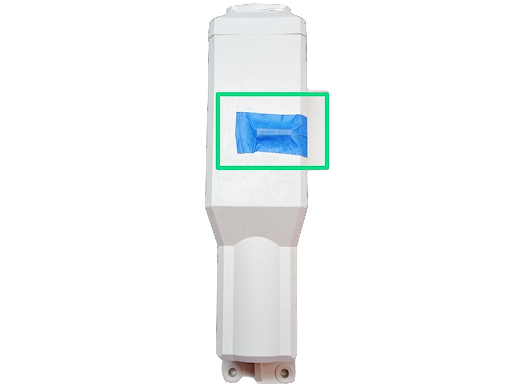

- Aktivierungsmagnet
Flotte bereit machen
Wir empfehlen die Installation des Fahrzeugs in einem Bereich mit einer guten Netzabdeckung.
Werkzeug und Zubehör
Je nach Assettyp benötigen Sie möglicherweise einige der folgenden Werkzeuge:
- Akkuschrauber
- 3/16"-Bohrer
- 3/8"-Gabelschlüssel
- 5/16"-Steckschlüssel – 1/4"-Aufsatz
- Ratsche 1/4"-Aufsatz
- Kratzahle
- Korrosionsschutzsprayfarbe (Schwarz oder Grundierungsfarbe)
Installieren des Geräts
1. Positionierung des Geräts wählen
Das Gerät muss positioniert werden:
- In einem Bereich ohne bewegliche Teile.
- Mit klarer Sicht auf den Himmel.
- Ohne Kontakt zu Spritzwasser oder Schmutz von der Straße.
- Platzieren Sie es nicht direkt unter einem metallischen Gegenstand.

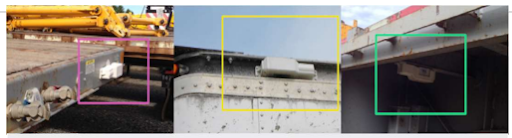

Gängige Standorte:
- Oben auf der Anhängerdeichsel
- Anhängerkupplung
- Seitenholme
- Vordere Spritzwand
2. Gerät und Fahrzeuginformationen erfassen
Notieren Sie die Seriennummer des Geräts. Sie müssen die Installation überprüfen.

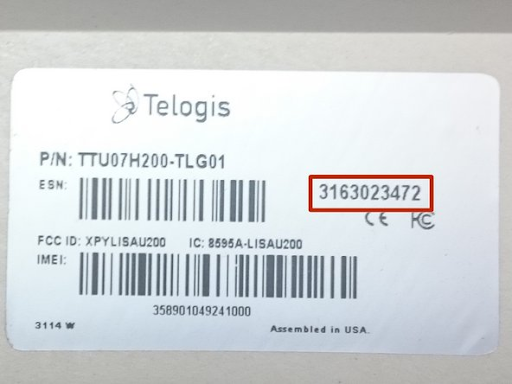

Das Etikett der Seriennummer befindet sich auf der Unterseite des Geräts.
Befestigung des Geräts
Entfernen Sie den Aktivierungsmagnet erst, wenn die Installation abgeschlossen ist.
- Bohren Sie Befestigungslöcher von 3/16" in das Gerät.
- Entgraten Sie die Löcher.
- Entfernen Sie Metallspäne von Querträgeroberflächen.
- Streichen Sie alle freigelegten Metalloberflächen in und um Löcher mit einer Korrosionsschutzfarbe.
- Lassen Sie die Farbe 10 Minuten lang trocknen.
- Befestigen Sie das Gerät mithilfe von Schrauben (4), flachen Unterlegscheiben (4) und selbstsichernden Muttern (4).
- Stellen Sie sicher, dass die flachen Unterlegscheiben zwischen den Schraubenköpfen und dem Kunststoffgehäuse des Geräts liegen.
- Ziehen Sie jede Schraube mit dem 5/16"-Steckschlüssel, der Ratsche und dem 3/8"-Gabelschlüssel fest.
Werfen Sie den Aktivierungsmagneten nicht weg. Sie benötigen ihn möglicherweise zum Zurücksetzen des Geräts.
Konfigurieren des Geräts

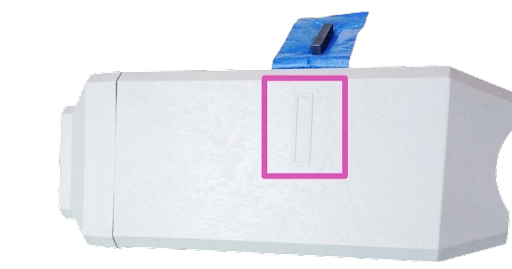

- Entfernen Sie den Magnet, sobald das Gerät montiert ist. Dadurch wird das Asset-Ortungsgerät aktiviert und die erste Information an Reveal gesendet. Dann wird etwa 24 Stunden lang kein Bericht mehr übermittelt.
- Zum Ändern der Plot-Zeit bringen Sie den Magneten etwa 2 Minuten lang in Position, entfernen Sie ihn dann und überprüfen Sie sie erneut.
- Stellen Sie sicher, dass das Gerät einen ordnungsgemäßen Bericht übermittelt. Falls nicht, bringen Sie den Magneten zwei Minuten lang in Position und entfernen Sie ihn dann wieder.
Überprüfen der Abläufe
Überprüfen Sie, dass das Gerät ordnungsgemäß meldet, indem Sie in Reveal nach dem Fahrzeugnamen oder der Seriennummer des Geräts suchen.
Erfahren Sie, wie Sie Eine Installation in Reveal überprüfen.
Installationspartner
Verizon Connect-Installationspartner verwenden die Reveal Hardware Installer (RHI)-App, um die Installation zu überprüfen. Bei Problemen mit der RHI-App wenden Sie sich an das Installationssupportteam.
