Installationsleitfaden: Xirgo (3-adrig) in Reveal
Kompetenzstufe: Erweitert
Installateure müssen über praktische Kenntnisse der Fahrzeugelektrik und der Startsysteme verfügen und wissen, wie Relais, Dioden und Sensoreingänge verwendet werden.
Dieser Leitfaden erklärt die Installation eines Xirgo-Fahrzeugortungsgeräts mit 3-adrigen Stromkabeln an leichten oder schweren Nutzfahrzeugen.
Achtung
Verwenden Sie keinen 3-poligen Anschluss, wenn Sie das Gerät mit einem Y-Kabel installieren. Das Gerät unterstützt nicht zwei Stromquellen gleichzeitig.
Benötigte Zeit: 20–40 Minuten

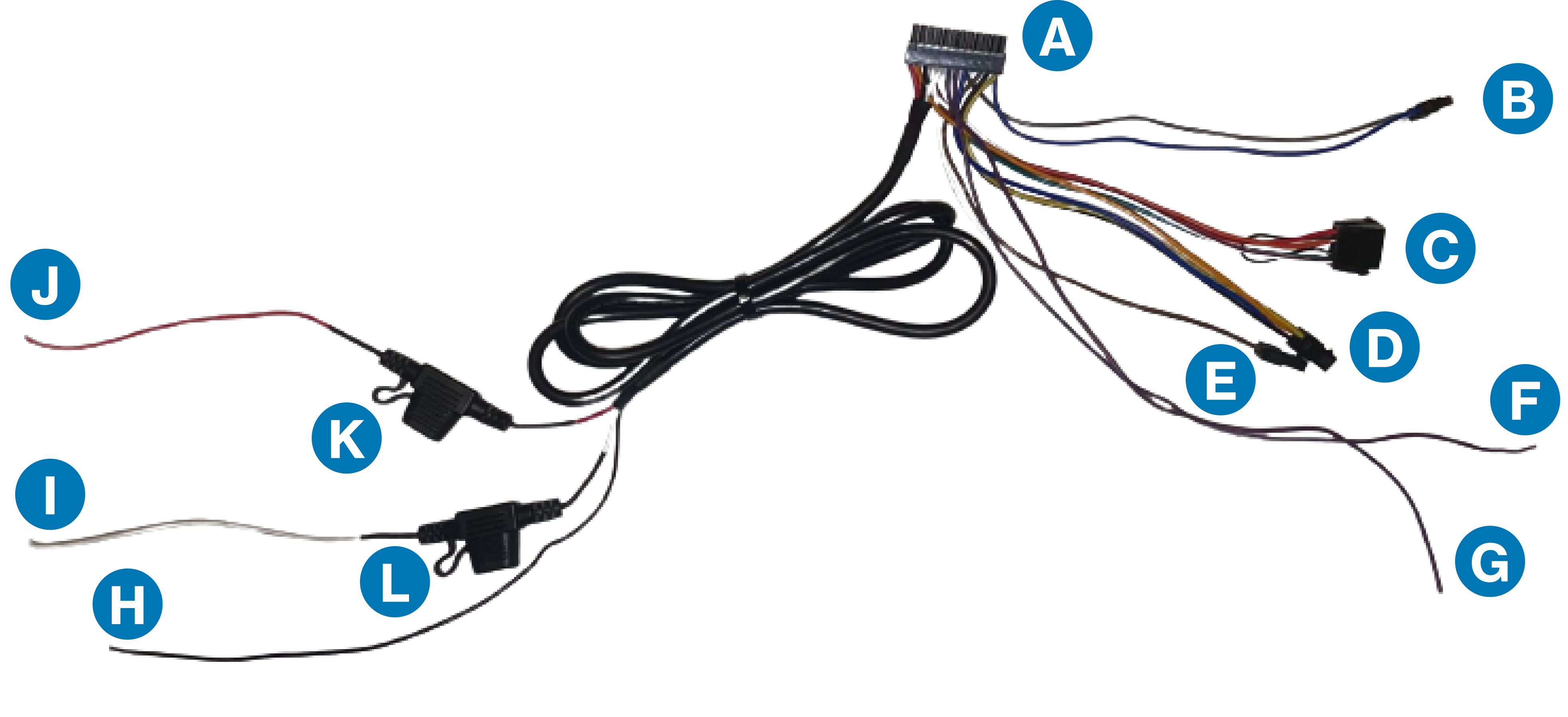

(A) 24-poliger Molex-E/A-Anschluss
(B) Anschluss des Fahrer-ID-Lesegeräts
(C) Garmin-Anschluss
(D) Anschluss des Panik-/Privatschalters
(E) Anschluss des Fahrer-ID-Summers
(F) Eingang 1 – violettes Kabel, Pin 6 (positiver Auslöser)
(G) Eingang 2 – violettes Kabel, Pin 7 (negativer Auslöser)
(H) Erdungskabel (schwarz)
(I) Zündungsstromkabel (weiß)
(J) Kabel für konstante Stromversorgung (rot)
(K) 3-A-Sicherung
(L) 3-A-Sicherung
Schritt 8: Notieren der Seriennummer des Geräts
Notieren Sie die ESN/Seriennummer des Geräts (Sie benötigen sie in einem späteren Schritt).
Verizon Connect-Installationspartner können die ESN/Seriennummer des Geräts mit der RHI-App (Reveal Hardware Installer) scannen.
Anmerkung
Die Seriennummer des Geräts (in Reveal „ESN“ genannt) befindet sich auf dem Informationsetikett oben auf dem Gerät.
-
Suchen Sie nach einem geeigneten Ort zur Befestigung des Geräts. Die vorgeschlagenen Orte zur Befestigung finden Sie unten.
(A) Hinter der Konsole im Kniebereich auf der Fahrerseite
(B) Hinter den Instrumenteneinheiten
(C) Hinter der Mittelkonsole
(D) Hinter dem Handschuhfach
-
Um eine starke Netzabdeckung zu gewährleisten, sollten Sie bei der Wahl des Befestigungsstandorts Folgendes berücksichtigen:
– Das Gerät muss mit dem Etikett nach oben befestigt werden, um ein optimales Signal zu erhalten.
– Das Gerät darf nicht direkt unter großen Metallteilen befestigt werden.
– Das Gerät funktioniert durch Glas, Kunststoff und Verbundwerkstoffe.
Schließen Sie die Kabel des 24-poligen Netzkabelbaums folgendermaßen an:
-
Das rote Kabel an eine konstante Stromquelle (Batterie +)
-
Das weiße Kabel an eine Zündquelle, z. B. einen Zündschalter, entsprechend gekennzeichnete werkseitige Ersatzkabelanschlüsse, oder den Sicherungskasten
-
Das schwarze Kabel an die Masse
Kabelfarbe rot: Batterie, weiß: Zündung, schwarz: Masse
Das Bild unten zeigt die bevorzugte Verbindungstechnik.

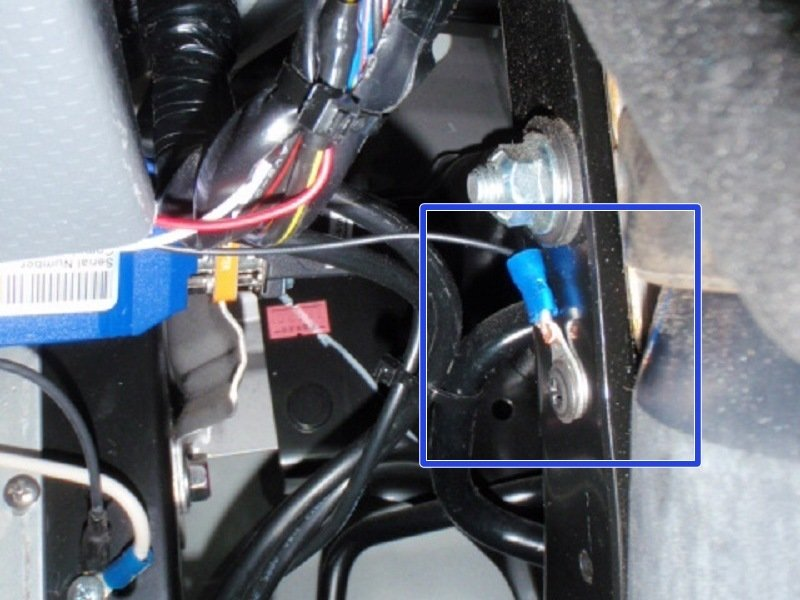

Verwenden Sie einen Kabelschuh, um das Erdungskabel anhand einer selbstschneidenden Schraube, einer werkseitig markierten Erdungsschraube oder eines werkseitigen Ersatzkabelanschlusses mit dem Gehäuse zu verbinden.
Schließen Sie das Erdungskabel an einen werkseitig gekennzeichneten Erdungspunkt oder an einen entsprechend gekennzeichneten Stromkreis an.
Bei Installationen an schweren LKW, Sattelschleppern oder Baugeräten:
Nehmen Sie keine Erdung am Gehäuse mit einer selbstschneidenden Schraube und einem Kabelschuh vor.
Verwenden Sie immer einen werkseitig gekennzeichneten Erdungspunkt oder einen für die entsprechende Verwendung gekennzeichneten Stromkreis.
-
Sind keine optionalen Peripheriegeräte installiert, wechseln Sie zu Schritt 7: Verlegen der Kabel und Sichern des Geräts.
-
Andernfalls wechseln Sie zu Schritt 5: Anschließen des E/A-Kabelbaums.
-
Schließen Sie den 24-poligen Molex-E/A-Kabelbaumstecker an das Xirgo-Gerät an.
-
Schließen Sie den E/A-Kabelbaum an die optionalen Eingänge an (siehe Bild unten).
Die Kabelfarben können sich ändern. Überprüfen Sie daher immer die Pinnummer.
-
A: Eingang 1 entspricht Pin 6 (+), positiver Eingang
-
B: Eingang 2 entspricht Pin 7 (-), negativer Eingang
-
A: Garmin
-
B: Panik-/Privatschalter
-
C: Fahrer-ID-Summer
-
D: Fahrer-ID-Lesegerät
-
(A) Gelbe LED (Mobilfunknetz)
-
AUS: Keine Stromversorgung des Geräts
-
Blinken: Zündung AUS
-
Schnelles Blinken: Suche nach Mobilfunksignal/Zündung EIN
-
Leuchten: Mobilfunksignal erfasst/Zündung EIN
(B) Blaue LED (Bluetooth), nur bei Bluetooth-fähigen Geräten
-
AUS: Bluetooth nicht aktiviert
-
Blinken: Bluetooth aktiviert
(C) Grüne LED (GPS)
-
AUS: Suche nach Satelliten
-
Blinken: Satellitenzählung + 1
-
Die LED blinkt einmal, um anzuzeigen, dass ein GPS-Signal erfasst wurde.
-
Die LED blinkt weiter, um die Anzahl der für das Gerät sichtbaren Satelliten anzuzeigen.
-
-

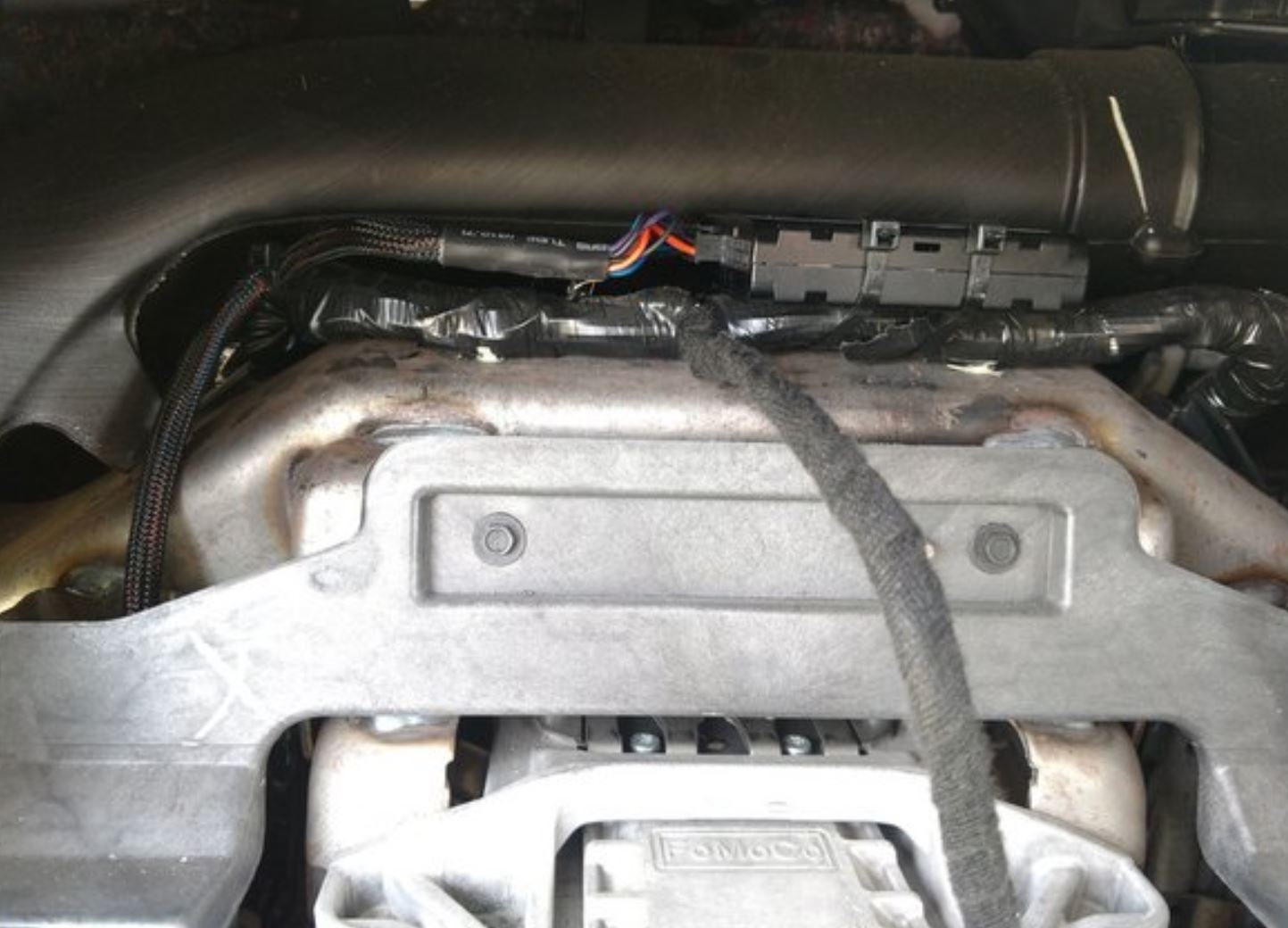

Verlegen Sie die Kabel zum Montageort und schließen Sie sie an.
Anmerkung

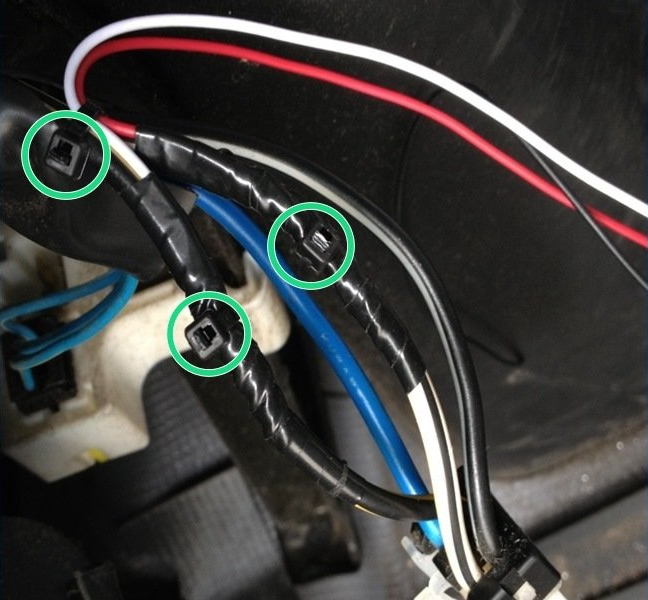

Wickeln und sichern Sie alle losen Kabel mit Kabelbindern, damit sie den Fahrer und den normalen Betrieb des Fahrzeugs nicht beeinträchtigen.
-
Prüfen Sie, ob alles fest sitzt, und schneiden Sie gegebenenfalls Überlängen der Kabelbinder ab.
Achtung
Seien Sie beim Abschneiden der Kabelbinder vorsichtig. Wenn Sie versehentlich in der Nähe befindliche Fahrzeugkabel abschneiden oder beschädigen, führt dies zu Leistungsproblemen des Fahrzeugs.
-
Stellen Sie sicher, dass die Installation den Fahrer oder den normalen Betrieb des Fahrzeugs nicht beeinträchtigt. Wenn Sie das Armaturenbrett entfernt haben, bringen Sie es erst wieder an, wenn die Netzwerkverbindung in den folgenden Schritten bestätigt wurde.
-
Befestigen Sie das Gerät mithilfe von Kabelbindern, VHB-Klebeband oder Klettverschluss in Industriequalität an einer stabilen Montagehalterung oder einem Kabelbündel. Bedecken Sie die ESN/Seriennummer nicht mit doppelseitigem Klebeband, da sich das Etikett lösen und unleserlich werden kann, wenn das Klebeband entfernt wird.
Anmerkung
Das Gerät muss sicher befestigt werden, um zu verhindern, dass es sich bewegt und fehlerhafte Meldungen über Ereignisse mit gefährlicher Fahrweise erzeugt.
Verwenden Sie Spotlight oder das Reveal-Portal zur Verknüpfung und Überprüfung der erfolgreichen Installation.
Erfahren Sie, wie Sie eine Installation in Reveal überprüfen.
