Guía de instalación: unidad de seguimiento de activos de equipo con batería (para Fleet)

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

Nivel de habilidad: Intermedio

Los instaladores deben poder extraer los paneles del tablero y los conjuntos de instrumentos y montar y asegurar los dispositivos de manera segura.

En este artículo, se proporcionan instrucciones para clientes y operarios profesionales en instalaciones para completar correctamente la instalación de los rastreadores de activos Rastreador de activos de equipamiento - Batería (EAT-B). Asimismo, se indica cómo vincular y verificar que el rastreador de activos emita informes con precisión.

Nota

Las instalaciones de Fleet requieren del número de serie para vincular y verificar un dispositivo EAT.

En este artículo:

Descripción general del producto

El dispositivo EAT-B ha sido diseñado por Verizon Connect para reemplazar a CalAmp TTU-730. Este dispositivo cuenta con lo siguiente:

  • Diseño más compacto

  • Batería de mayor duración

  • Diseño optimizado de la antena interna para una mejor recepción de la señal

  • Botón de encendido (que elimina el proceso de retiro imantado que tenía TTU-730)

  • Indicadores de estado con luces LED

  • Protección con calificación IP67 contra el ingreso de agua y polvo

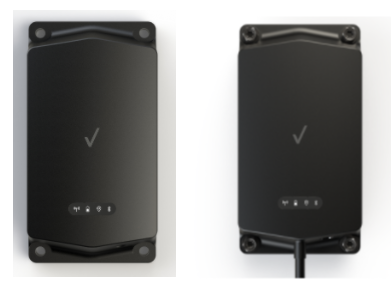

Identificar el dispositivo EAT-B


Debe tenerse en cuenta que el EAT y el EAT-B tienen un aspecto similar entre sí. En esta guía de instalación, se hace referencia al dispositivo EAT-B, que funciona únicamente a batería y no tiene un cableado de alimentación de E/S integrado.

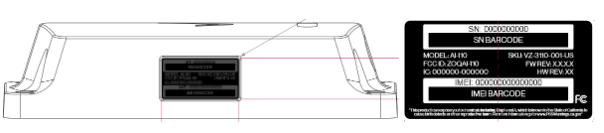

Etiqueta del dispositivo


La etiqueta con los códigos de barras de S/N e IMEI se encuentra en el lateral del dispositivo. Así, puede leerse incluso después del montaje.

Qué incluye la caja

  • 4 tornillos autorroscantes para metal: cabeza hexagonal estándar de 5/16 pulg (8 mm), tamaño número 12, 1 pulg de largo

  • 4 tornillos: cabeza hexagonal de 5/16 pulg (8 mm) estriados, rosca 10-32, 1¼ pulg (32 mm) de largo, ancho del tornillo de 0,19 pulg

  • 4 tuercas de seguridad con cabeza de 3/8 pulg (9,5 mm)

  • 4 arandelas planas


Aviso

Obtén siempre permiso antes de perforar y asegúrate de no dañar ningún equipo adyacente o estructura ROPS certificada por la OSHA. Consulta el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.

Según el lugar del dispositivo en el que se realice el montaje, deberá usar los tornillos o pernos con tuercas de seguridad o arandelas proporcionados para montar el dispositivo. Si utiliza tornillos o pernos, realizar previamente los agujeros le simplificará la tarea. Según la aplicación, también pueden utilizarse precintos y cinta VHB para montar el dispositivo.

  • Si no puedes determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo pueda fijarse con precintos o cinta VHB.

  • Utiliza al menos dos tiras de 1 pulg (25 mm) de ancho de cinta VHB colocadas por toda la longitud de los bordes del lado más largo del rastreador. Utiliza al menos dos tiras de 1 pulg (25 mm) de ancho de cinta VHB colocadas por toda la longitud de los bordes del lado más largo del rastreador.

Qué llevar

  • Un taladro inalámbrico potente

  • Una llave para enchufes de 5/16" (8 mm)

  • Una llave inglesa de 3/8" (9,5 mm)

  • También pueden usarse precintos y cinta VHB impermeable para montar el EAT.

    • Dos tiras de 4 x 1 pulg de cinta VHB.

    • Es fundamental limpiar y secar en detalle la superficie de montaje antes de colocar la cinta VHB.

Funciones del botón de estado


Cuando se presione el botón Estado, el dispositivo se activará o ejecutará pruebas de estado para verificar la duración de la batería, la red celular y las señales de GPS.

Nota

Cuando se presiona el botón Estado, no se apaga el dispositivo.

Activar el dispositivo

  1. Sostenga el dispositivo en la ubicación de montaje.

  2. Presiona el botón Estado sin soltar de 1 a 3 segundos para activar el dispositivo.

    Nota

    Evita presionar el botón Estado durante más de 3 segundos, ya que esto puede poner al dispositivo en modo de emparejamiento de Bluetooth que, por el momento, no es compatible.

    Si pones el dispositivo en modo de emparejamiento de Bluetooth, aguarda 30 segundos hasta que la luz LED del Bluetooth deje de parpadear y, luego, presiona el botón Estado durante 1 a 3 segundos para reiniciar las verificaciones de estado.

    Atención

    Tras soltar el botón Estado, puede demorar hasta 30 segundos hasta que las luces LED se iluminen. Las luces permanecen encendidas durante 5 segundos.

Realizar verificaciones de estado

  • Presiona el botón Estado mientras el dispositivo está encendido para activar la señal de red y las verificaciones de estado de la duración de la batería.

Identificación de las luces LED

Icono

Nombre

Estado

Battery EAT.png

Batería

  • 1 parpadeo: 10 a 25 % completa

  • 2 parpadeos: 25 a 50 % completa

  • 3 parpadeos: 50 a 75 % completa

  • 4 parpadeos: 75 % a 100 % completa

Network EAT.png

Red

  • Parpadeo lento: el dispositivo está buscando la red.

  • Luz fija: se ha establecido la conexión a la red.

GPS EAT.png

GPS

  • Parpadeo lento: el dispositivo está buscando el GPS. No indica el estado de falla/éxito.

    • Verifica el Mapa en directo en la aplicación Spotlight o en el portal de Fleet, o bien ejecuta un control de calidad en el Portal del instalador para confirmar el informe sobre la ubicación.

BlueTooth EAT.png

BlueTooth EAT.png

Por el momento, el dispositivo no admite funciones de Bluetooth accesibles para el cliente.

Montar el dispositivo

Nota

Siempre verifica antes de perforar y asegúrate de no dañar ningún equipo adyacente o estructura ROPS.

  1. Sostenga el dispositivo donde quiera montarlo. Presione el botón Estado una vez para activar el dispositivo. Presione el botón Estado por segunda vez para activar las verificaciones de estado del dispositivo.

    • Una luz LED fija de la red celular indica que la conexión a la red se ha establecido correctamente.

    • Una luz LED de GPS que parpadea lentamente indica que el dispositivo está buscando la señal de GPS, pero no indica un bloqueo correcto de la señal de GPS.

  2. Sujeta el dispositivo al activo con los tornillos o pernos incluidos una vez que estés conforme a la ubicación de montaje. NO sobreajustes los tornillos, ya que, si los haces, se romperán los rebordes del agujero de montaje.

    • Perforar previamente los agujeros de montaje puede facilitar la tarea.

Consejos adicionales sobre el montaje de EAT

Consulte los consejos de montaje y orientación de EAT para ver ejemplos de ubicaciones de instalación en semitráiler, camiones de plataforma y tráilers de cama baja, y la guía sobre la orientación preferida del montaje de Verizon Connect.

Atención

La manera de montar u orientar el dispositivo puede afectar su buen funcionamiento.

Montar el dispositivo debajo del suelo del vehículo, dentro de un tráiler metálico cerrado y en contenedores puede limitar la adquisición de señal y la transmisión de datos. No recomendamos montar el dispositivo mirando hacia abajo debajo de un activo, porque, al hacerlo, se puede ver afectada la exactitud de la emisión de informes.

Si bien el EAT cuenta con calificación IP67, se recomienda, de todos modos, alejarlo del espray de agua de alta presión. Asimismo, deben evitarse las fuentes de calor elevado (+ 180 °F/82 °C), las piezas móviles y las áreas que lo exponen al riesgo de sufrir daños por residuos.

Montaje vertical del dispositivo en una superficie vertical


Al montar el dispositivo verticalmente en una superficie vertical, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.

Montaje horizontal del dispositivo en una superficie vertical


Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.

Montaje del dispositivo en una superficie horizontal


Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.

Enlace y verificación de la instalación

Los clientes que realicen enlaces y verificaciones desde el portal de Fleet deberán seguir el proceso que se menciona en el artículo Instalar o reemplazar hardware. Para acceder a esta información, también puedes buscar en la función del menú Ayuda en el portal de Fleet.

Los socios de instalación profesional de Verizon Connect seguirán el proceso de enlace y verificación que se menciona en el artículo Portal del instalador empresarial. Este método también está disponible para los clientes. Ponte en contacto con tu socio de implementación de integraciones para crear una cuenta y configurar los derechos de acceso.

Para verificar la instalación, los clientes y los operarios pueden llamar al soporte de instalación de Fleet de Verizon Connect al (877) 943-7306. Necesitarás el número de serie que figura en la etiqueta del dispositivo.

Descargo de responsabilidad

De acuerdo con los términos y condiciones del Acuerdo Maestro de Tecnología y Servicios de Suscripción entre usted y Verizon Connect, Verizon Connect no será responsable de ninguna pérdida o daño en relación con la instalación autodidacta del equipamiento, incluidos, entre otros, si el equipamiento o los servicios no pueden funcionar correctamente, a menos que dichos daños hayan sido causados por un acto u omisión negligente de Verizon Connect. El hardware de seguimiento conectado al puerto de diagnóstico en vehículos con dispositivos de terceros presentes puede provocar que el dispositivo de terceros o el vehículo pierdan funcionalidades. Entre estos dispositivos de terceros, pueden mencionarse elevadores de sillas de ruedas, módulos de control de inactividad y tomas de fuerza (PTO), aunque sin limitarse a ellos. Si se presenta un conflicto de este tipo, póngase en contacto con Verizon Connect para que se le configure el hardware de rastreo para que sea compatible con el dispositivo de terceros. Si no resulta posible, Verizon Connect está exento de todo tipo de responsabilidad con respecto a los daños que puedan derivarse del uso de los dispositivos o que guarden relación con ellos. Los dispositivos instalados podrán retirarse y reubicarse en otro vehículo solo si se ha probado la compatibilidad del segundo equipamiento según lo establecido en estas instrucciones. Las reinstalaciones entre vehículos que no sigan estas instrucciones anularán todas las garantías de Verizon Connect y se eximirá a Verizon Connect de todo tipo de responsabilidad por daños que surjan del uso de los dispositivos o que guarden relación con ellos.

Declaración de cumplimiento con FCC

Este dispositivo cumple con la Parte 15 de las Reglas de FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencias perjudiciales y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado. Los cambios o las modificaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento podrían invalidar la autoridad del usuario para operar el equipo.

Este equipo se ha probado y se determinó que cumple con los límites establecidos para un dispositivo digital de clase B, de conformidad con la Parte 15 de las Reglas de FCC. Se han establecido estos límites para brindar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipamiento genera, utiliza y puede emitir energía de frecuencia de radio. En caso de no instalarse y utilizarse según lo establecido en las instrucciones, podrían provocarse interferencias dañinas en las comunicaciones por radio. No obstante, no se garantiza que no ocurrirán este tipo de interferencias en una instalación específica.

En caso de que este equipamiento provoque interferencias dañinas en la recepción de señales de radio o televisión (que podrá determinarse al apagar y encender el equipamiento), se sugiere que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

  • Reorientar o reubicar la antena receptora.

  • Aumentar el espacio de separación entre el equipamiento y el receptor.

  • Conectar el equipo a una salida de otro circuito que no sea el del receptor al cual está conectado.

  • Consultar al distribuidor u operario de instalación para obtener ayuda.
