Prácticas recomendadas para el cableado

Para evitar los roces, pase el cable del arnés por un agujero pasante utilizando los agujeros existentes en lugar de hacer un agujero nuevo. Si es necesario perforar, antes de hacerlo, verifique siempre no perforar nada que se encuentre debajo de la superficie de perforación. Introduzca una arandela del tamaño y del tipo adecuados para el agujero en el nuevo agujero perforado para proteger el cable y selle con silicona resistente al clima, según sea necesario.


Debido a que el dispositivo y los cables estarán expuestos a las distintas condiciones climáticas, deberían utilizarse conectores tipo 'butt' termocontraíbles y terminales de aros en lugar de cables de empalme. Se prefieren estos conectores en lugar de los empalmes, incluso cuando los cables no están expuestos a las condiciones climáticas, ya que ofrecen un mejor rendimiento para evitar que el aire y la humedad lleguen a los cables y provoquen corrosión.

Conector tipo 'butt' termocontraíble:

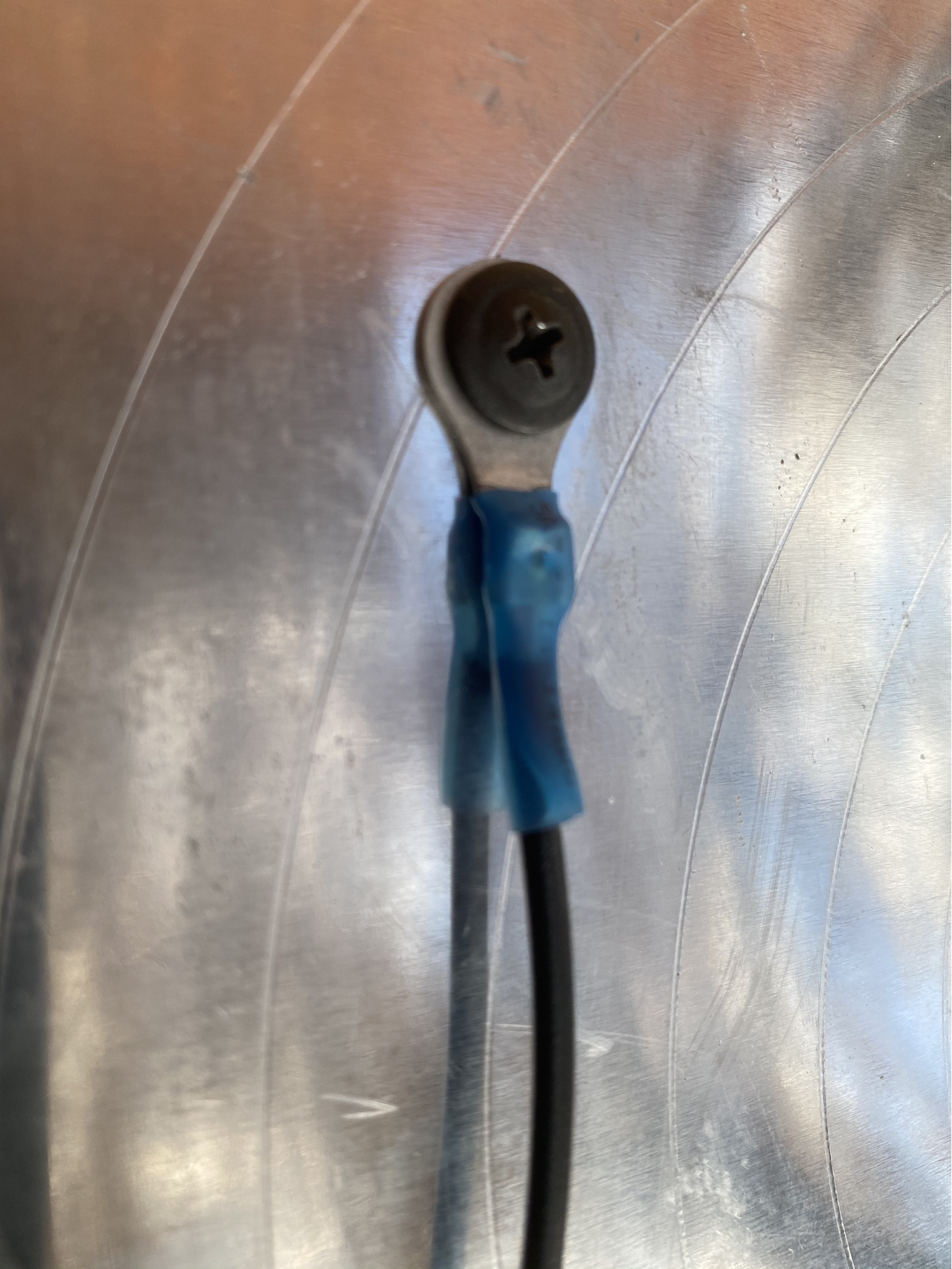

Terminal de aro termocontraíble:


Asimismo, cree un lazo de goteo para evitar que la humedad se deslice por la extensión del cable hacia los dispositivos y conexiones.

Empalme de cables

Si, por algún motivo, no resulta práctico utilizar conectores de empalme y conectores de aro, y si los cables no van a estar expuestos a las condiciones climáticas (por ejemplo, cables de recorrido interno por la cabina del activo), los empalmes deberían realizarse con la técnica estándar “introducir y envolver”.

  1. Retire aproximadamente una pulgada (25 mm) del aislamiento del cable.

  2. Divida el cable a la mitad dándole forma de óvalo y empuje el cable que servirá de terminación a través de dicho agujero.

  3. Vuelva a presionar los cables entre sí y luego envuelva el excedente del cable que se ha introducido recientemente alrededor de él.

  4. Envuelva el nuevo empalme con cinta eléctrica Super 33 o de calidad superior.

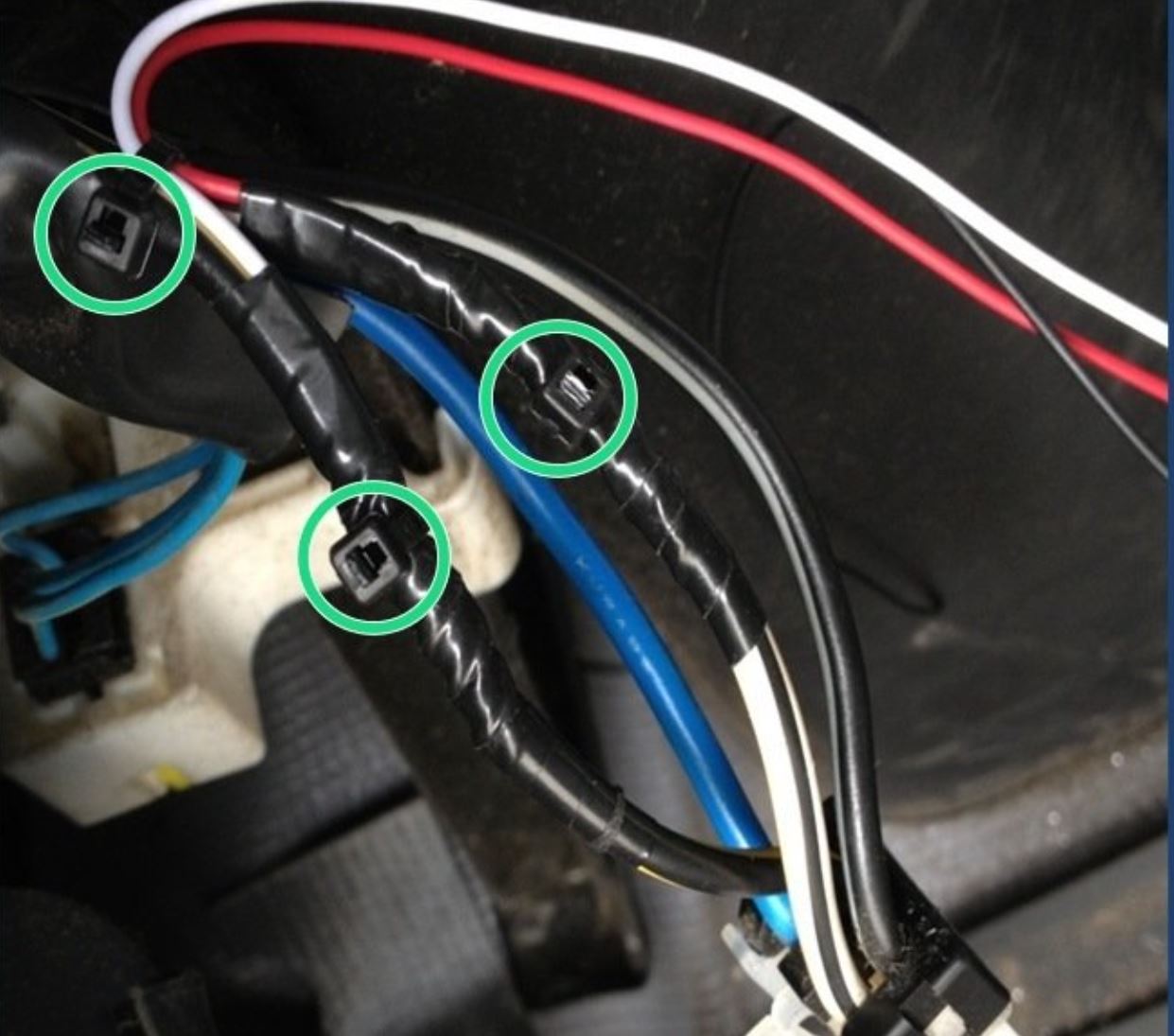

  5. Realice dos amarres de cables en el empalme. El primero debe pasar sobre el empalme y, el otro, aproximadamente una pulgada debajo de la línea del empalme.
