Guía de instalación: Rastreador de activos de equipamiento - Con cable (para Reveal)
Nivel de habilidad: Experto
El instalador puede identificar y conectarse a sistemas comunes de motores y eléctricos en vehículos y activos, tales como módulos de control, sensores, cables de activación, alternadores, arrancadores y solenoides. El instalador puede utilizar resistencias pull-up y pull-down, relés y diodos.
Nivel de habilidad: Avanzado
Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos y deben saber cómo usar relés, diodos y entradas de sensores.
En esta guía, se describe cómo instalar un Rastreador de Activos de Equipamiento (EAT). Está dirigida a clientes de Verizon Connect Reveal.
En esta guía:
-
Taladro inalámbrico con puntas métricas y estándar. Para conocer el tamaño de los equipamientos de montaje, consulte el Paso 2.
-
Gafas de seguridad u otro tipo de protección para los ojos
-
Marcador para señalar dónde se realizarán los agujeros
-
Si se realiza un agujero pasante, una arandela y silicona para sellarlo. (Sugerimos utilizar silicona a base de poliuretano en lugar de agentes endurecedores a base de ácidos para evitar la corrosión de las superficies de metal).
-
Conectores de tope y aros termocontraíbles
-
Cableado de protección
-
Grasa dieléctrica
-
Cinta eléctrica Super 33 o superior
-
Cable de calibre 16 a 18 (1,5 a 0,75 mm2) para extender las conexiones, en caso de ser necesario.
-
Sujetacables
-
Aplicación Reveal Spotlight: Instalación de la aplicación Reveal Spotlight
-
Dispositivo EAT con arnés de 15 pies (4,5 m)
-
4 tornillos autoperforantes para metal: Tornillos de cabeza hexagonal de 5/16" (8 mm) estándar, tamaño número 12, 1 pulgada (25 mm) de largo
-
4 pernos: Tornillos de cabeza hexagonal 5/16" (8 mm) estriados, rosca 10-32, 1 ¼ pulgada (32 mm) de largo, ancho del tornillo de 0,19 pulgadas (5 mm)
-
4 tuercas de seguridad, cabeza 3/8" (9,5 mm)
-
4 arandalas planas
Aviso
Siempre obtenga permiso antes de perforar y asegúrese de no dañar ningún equipamiento adyacente o estructuras ROPS certificadas por OSHA. Consulte el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.
Según el lugar del dispositivo en el que se realice el montaje, deberá usar los tornillos o pernos con tuercas de seguridad o arandelas proporcionados para montar el dispositivo. Si utiliza tornillos o pernos, realizar previamente los agujeros le simplificará la tarea. Según la aplicación, también pueden utilizarse precintos y cinta VHB para montar el dispositivo.
-
Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo puede fijarse con precintos o cinta VHB.
-
Utilice al menos dos bandas de 1 pulgada (25 mm) de ancho de cinta VHB colocadas a lo largo de los bordes del lado más largo del rastreador de activos.
-
-
Agujeros de montaje (uno en cada esquina) (1)
-
Etiqueta del dispositivo con número de serie (SN) y número de Identidad Internacional de Equipamiento Móvil (IMEI) (2)
-
Indicadores de estado con luces LED para Batería, Red y GPS(3)
-
El botón Estado activa el dispositivo, inicia la prueba de estado y envía un informe. (4)
-
Arnés de 15 pies (4,5 m) (5)
El número de serie del dispositivo (SN) y el número de IMEI también se encuentran en la etiqueta de la caja.
Al presionar el botón Estado, no se apaga el dispositivo.
Registre el número de serie (SN) del dispositivo. Necesitará este número más adelante para confirmar que el dispositivo está conectado a Reveal.
El número de serie (SN) del dispositivo se encuentra en la etiqueta del dispositivo (ver Paso 3 arriba).
El lugar en el que se monte el dispositivo depende, en parte, del tipo de activo energizado.
Cuando elija una ubicación de montaje, tenga en cuenta lo siguiente:
-
Mantenga el dispositivo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a desperdicios de la carretera o espray de agua de alta presión. Asimismo,
-
no monte el dispositivo cerca de maquinarias que emitan calor.
-
Las antenas omnidireccionales del dispositivo permiten que se monte el dispositivo cara arriba o hacia los laterales, mirando hacia afuera.
-
La conexión a la red puede verse limitada si se monta el dispositivo debajo de un piso, en particular, en un tráiler metálico cerrado o un contenedor, y, más aun, si el dispositivo está mirando hacia abajo.
Entre las posibles ubicaciones, pueden mencionarse:
-
Extremo de la lengua del tráiler
-
Barandas
-
Barandas laterales
-
Protección frontal
El dispositivo se monta en un paso posterior.
-
Sostenga el dispositivo en la ubicación de montaje.
-
Presione el botón Estado sin soltar de 1 a 3 segundos para activar el dispositivo.*
-
Evite presionar el botón Estado durante mucho tiempo, ya que esto puede hacer que el dispositivo se ponga en modo de emparejamiento de Bluetooth. Por el momento, el dispositivo no admite funciones de Bluetooth. Si pone el dispositivo en modo de emparejamiento de Bluetooth, aguarde 30 segundos hasta que la luz LED del Bluetooth deje de parpadear y, luego, presione el botón Estado durante 1 a 3 segundos para reiniciar las verificaciones de la red.
-
-
Presione el botón Estado nuevamente para iniciar la verificación de estado.
-
Compruebe las luces LED de estado. (Ver tabla de estado de luces LED abajo).
Si la Rev de HW de su rastreador es "A.1.1" o inferior en la etiqueta del dispositivo, deberá hacer un poco más de fuerza para presionar el botón Estado.
En vez de usar el dedo, utilice un bolígrafo con tapa y ubíquelo formando un ángulo adecuado para presionar el borde inferior del botón de 1 a 3 segundos para activar el dispositivo.
tabla 1. Tabla de estado de luces LED
|
Icono |
Nombre |
Estado |
|---|---|---|
|
|
Batería |
|
|
|
Red |
|
|
|
GPS |
|
|
|
BlueTooth EAT.png |
|
-
El dispositivo ejecuta una prueba de estado para la Batería, la Red y el GPS.
-
Puede demorar hasta 60 segundos hasta que las luces LED se iluminan. Las luces permanecen encendidas durante 5 segundos. Para volver a comprobar el estado, presione el botón Estado. Al presionar el botón Estado por segunda vez, no se apaga el dispositivo.
En este paso:
-
Descripción general de las conexiones
-
Detalles del cableado del arnés de E/S
-
Acerca de las conexiones de cableado del sensor (entradas digitales)
-
Fusibles
-
Conectar la fuente de alimentación con el método de 2 cables
-
Conectar la fuente de alimentación con el método de 3 cables
-
Conectar con los sensores digitales de entrada/salida
El dispositivo EAT recibe alimentación del activo en el que usted está instalando el dispositivo. Puede conectar la fuente de alimentación del activo con una conexión de 2 o 3 cables.
-
El método de 2 cables suele utilizarse en tráileres.
-
El método de 3 cables, en el que se conecta un tercer cable al arranque, suele utilizarse en activos de equipamientos de carga pesada (hierro amarillo), como retroexcavadoras y topadoras.
Antes de comenzar, familiarícese con el arnés de cableado.
El dispositivo EAT tiene la capacidad para detectar transiciones de voltaje de, como mínimo, 6 voltios en sistemas de 12/24 voltios, y requiere de una corriente de 3 mA cuando hay voltaje presente en la fase. La señal que se controlará debería tener dos estados de voltaje. Uno sin voltaje (es decir, cero voltios cuando hace referencia a la tierra) y otro que se ubique en el rango de 6 a 24 voltios.
Nota
Es importante probar la señal de voltaje para asegurarse de que proporcione el voltaje y la corriente necesarios en la posición Encendido o Activo.
El dispositivo utiliza un método de configuración de cables de referencia/cables de activación para cada entrada del sensor. Por lo tanto, cada entrada de sensor requiere de dos conexiones para completar cada entrada.
Cómo cablear las entradas del sensor
Utilice uno de los métodos que se indican a continuación para hacer las conexiones por color del cable de activación y del cable de referencia. Si necesita monitorear 2 sensores y ambos tienen la misma polaridad, simplemente cablee ambas entradas de la misma manera.
Para las activaciones de sensores positivos, utilice el cable de entrada de color liso para la activación positiva. Utilice el cable de entrada de color rayado para el cable de referencia/la conexión a tierra de la entrada.
Para las activaciones de sensores negativas, utilice el cable de entrada de color rayado para la activación negativa. Utilice el cable de entrada de color liso para el cable de referencia/el voltaje de referencia +VDC.
El dispositivo EAT cuenta con un arnés de E/S y un cable de alimentación largo de 15,4 pies (4,7 m) que termina con estos cables codificados por color con extremos descubiertos:
|
Color |
Función |
Medidor de cables [AWG (mm2)] |
|---|---|---|
|
Rojo |
Batería VDC (fuente de alimentación) |
22 AWG |
|
Blanco |
Arranque |
26 AWG |
|
Negro |
Tierra |
22 AWG |
|
Utilice ambos cables |
Cables de la entrada del sensor (deben instalarse de a pares) |
|
|
Violeta |
Entrada digital 1: Alta (activador [+])) |
26 AWG |
|
Violeta/negro |
Entrada digital 1: Baja (activador [-]) |
26 AWG |
|
Utilice ambos cables |
Cables de la entrada del sensor (deben instalarse de a pares) |
|
|
Azul |
Entrada digital 2: Alta (activador [+])) |
26 AWG |
|
Azul/negro |
Entrada digital 2: Baja (activador [-]) |
26 AWG |
|
Marrón |
Salida digital 1: Alta (salida [+]) |
26 AWG |
|
Verde |
Salida digital 1: Baja ([-] salida) |
26 AWG |
|
Gris |
E/S con un cable (no se usa)* |
26 AWG |
-
En este momento, no se admite una entrada/salida con 1 cable, pero está previsto para una etapa posterior.
-
En realidad, el cable de tierra son tres cables de conexión a tierra que se juntan en el extremo al descubierto, lo que le confiere el aspecto de un solo cable.
No separe los cables a tierra ni intente usarlos como cables a tierra individuales.
El arnés del dispositivo incluye dos portafusibles resistentes a las condiciones climáticas. Cada uno de ellos contiene un fusible reemplazable de mini-hoja 3A. Por lo tanto, no es necesario empalmar los fusibles durante la instalación. De ser necesario, pueden comprarse fusibles de reemplazo en cualquier tienda de repuestos para automóvil. Los fusibles están ubicados en el cable de alimentación VDC rojo y el en cable de arranque blanco del dispositivo.
-
Conecte el cable rojo del dispositivo a la fuente de alimentación permanente de +12/24 V del activo.
-
Utilice una terminal de aro para conectar el cable de tierra negro del dispositivo con el terminal de batería negativo del activo o un tornillo autorroscante y una terminal de aro para conectar el cable de tierra negro del dispositivo con la conexión a tierra del chasis.
-
Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
No corte el arnés para reducir su extensión, excepto que el cliente lo solicite. Al acortar el arnés, se limita la capacidad de uso del dispositivo en caso de transferirse a otro activo más adelante, y es más probable que se produzcan errores de cableado.
Instalación con 2 cables para semitráiler con montaje en nariz utilizando un conector de 7 vías
-
Retire la placa de montaje del conector de 7 clavijas.
-
Monte la unidad en el tráiler con las herramientas proporcionadas.
-
Utilice un agujero pasante existente, o bien, si no se encuentra disponible, realice un nuevo agujero pasante en la superficie del tráiler. Si se trata de un nuevo agujero, jale del arnés a través de una arandela.
-
Empuje el arnés hacia abajo por la cara interior de la pared del tráiler hacia el conector de 7 vías.
-
En caso de que sea necesario que el arnés pase por completo, retire los enlaces de fusibles preinstalados del arnés del dispositivo.
-
Realice un lazo en forma de gota en el arnés para evitar que la condensación llegue a las conexiones eléctricas.
-
Si utiliza una arandela, introdúzcala por el agujero pasante. Aplique una capa de silicona alrededor de la arandela para sellar el paso.
-
-
Jale del arnés de cableado en el conector de 7 vías.
-
Vuelva a colocar los enlaces de fusibles utilizando los conectores tipo 'butt' termocontraíbles. Compruebe que haya un fusible de 3-5 amperes.
-
Separe los cables negro y rojo del arnés.
-
Encinte los cables del arnés que no se utilizan en el recubrimiento del arnés (no corte a medida).
-
-
Conecte el cable negro de tierra del dispositivo al cable blanco/clavija superior del tráiler en el tapón del tráiler de 7 vías con el terminal de aro termocontraíble, o bien, aplique el método "introducir y envolver".
-
Conecte el cable de alimentación VDC rojo del dispositivo al cable "auxiliar" azul/clavija central del tráiler en el tapón de cables del tráiler de 7 vías con el método de "introducir y envolver" de terminales de aro termocontraíbles.
No conecte el cable de alimentación de color rojo al marcador o a las luces de ejecución, excepto que Verizon Connect lo solicite de manera específica.

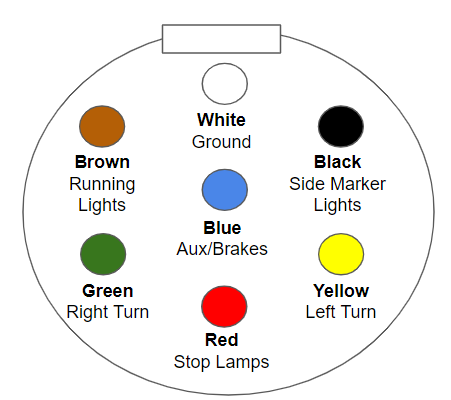

Diagrama del conector de 7 clavijas para semitráileres
El diagrama del conector de 7 clavijas del semitráiler cumple con SAE J560 y muestra los colores típicos del cableado y la distribución de las clavijas.
El cable rojo del EAT debe estar conectado a la alimentación positiva de la batería por medio del circuito AUX/ABS del semitráiler, que está codificado con el color azul según la especificación J560 y que corresponde a la clavija n.° 7 en el centro, mirando hacia el conector de 7 clavijas.
-
Recubra las conexiones de terminales de aro recientemente instaladas con grasa dieléctrica o espray anticorrosión protector de terminales, según sea necesario, y utilice un bucle de cables para proteger las partes expuestas de los cables que no estén protegidas por el aislante del arnés de cables del dispositivo.
-
Vuelva a montar la placa de cubierta de 7 clavijas.
-
Si se instala el dispositivo EAT con una conexión de 2 cables, establézcalo como una configuración con 2 cables, de la siguiente manera:
-
Obtenga el número de serie del dispositivo (vea la etiqueta del dispositivo en el Paso 3).
-
Póngase en contacto con Atención al Cliente e indique el número de serie del dispositivo.
-
Solicite que se establezca el dispositivo con una configuración de 2 cables.
No conecte el cable de alimentación de color rojo al marcador o a las luces de ejecución, excepto que Verizon Connect lo solicite de manera específica.
-
-
Conecte el cable rojo de VDC a la fuente de alimentación permanente de batería de +12/24 VDC del activo. Si realiza la instalación en un semitráiler, utilice el cable AUX/ABS (ubicado en las 7 clavijas) para la alimentación.
-
Conecte el cable de tierra negro del dispositivo al terminal de batería negativo del activo. Si esto no resulta práctico, conecte a la tierra del chasis en el activo utilizando un terminal de aro y un tornillo autoperforante o un perno de fábrica.
-
Conecte el cable blando de arranque del dispositivo al arranque/fuente de alimentación conectada VDC de +12/24 del activo. La fuente de alimentación del activo variará según el tipo de activo. Podría estar ubicada en el interruptor de contacto del activo o en la caja de fusibles del activo.
-
Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
No corte el arnés para reducir su extensión, excepto que el cliente lo solicite. Al acortar el arnés, se limita la capacidad de uso del dispositivo en caso de transferirse a otro activo más adelante, y es más probable que se produzcan errores de cableado.
Instalación con 3 cables para tráileres de productos refrigerados
Si bien la mayoría de los tráileres requieren de una instalación con 2 cables, los tráileres de productos refrigerados suelen requerir de una instalación con 3 cables. Además de los tres cables principales, debería utilizarse un cable de entrada digital para permitir la supervisión de las horas con el motor encendido del transporte de productos refrigerados a través del circuito de arranque del mismo.
Luego de instalar el cableado principal del dispositivo, puede continuar con el cableado de E/S de los sensores, si así lo requiere la orden de trabajo. Las funciones del sensor, como PTO (toma de fuerza), pluma, puerta trasera o luces son parte opcional de la instalación. Si la instalación no incluye el cableado de E/S, omita esta sección y continúe al Paso 9: Montar el dispositivo.
Como se muestra en los detalles de cableado del arnés de E/S, el dispositivo EAT tiene estas opciones de E/S:
-
Dos entradas digitales. Estas entradas pueden alternar entre una polaridad positiva o negativa, y no se requieren relés. Cada entrada tiene dos cables, uno para alta (positiva) y otro para baja (negativa). Deben conectarse ambos cables en cada entrada que se utilice.
-
Una salida digital. La salida digital ofrece una salida negativa de 200 mA. La salida digital suele utilizarse para dar energía a una bobina de relé, o para funciones como chicharra o LED.
-
Una entrada y una salida de un cable (un cable para cada una de ellas). La E/S de un cable aún no es compatible con este dispositivo. Por lo tanto, el cable gris de un solo cable no se utiliza por el momento, pero está previsto que se utilice más adelante, en una etapa posterior del producto.
El activo debería mencionarse en Reveal y Spotlight con el número de serie como nombre de activo. Puede buscar el activo para confirmar si se ha conectado correctamente a Verizon Connect.
Para comprobar el dispositivo en Spotlight:
-

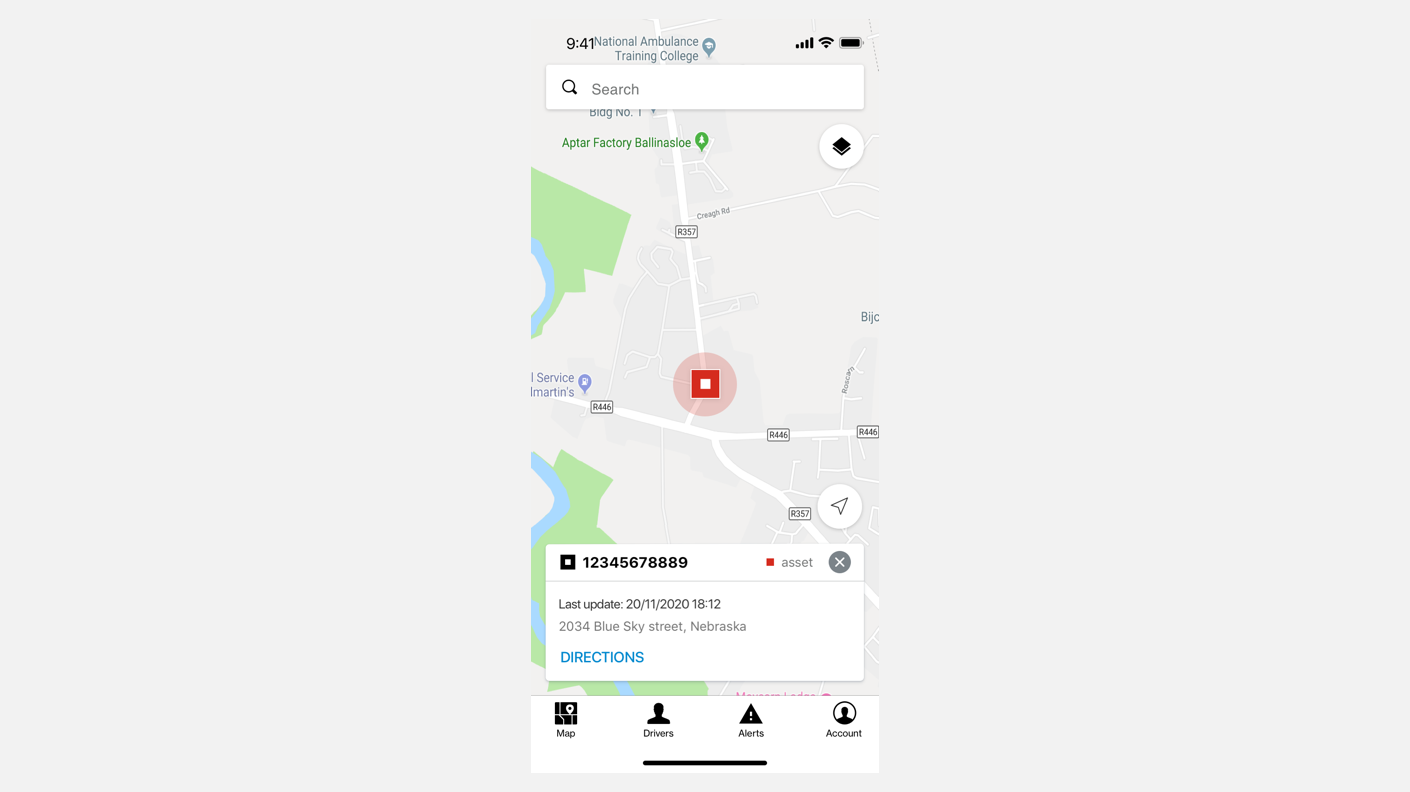

En Spotlight, vaya a la pantalla Mapa.
-
En el campo Buscar, introduzca el número de serie del dispositivo y presione Buscar.
Para más información, vea Verificar una instalación en Reveal.
No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de cumplir con los procedimientos de seguridad correspondientes.
Siempre verifique antes de perforar y asegúrese de no dañar ningún equipamiento adyacente o estructuras ROPS.
-
Asegúrese de que el activo se encuentre en una ubicación con buena señal de GPS y de red. Evite ubicaciones que, probablemente, tengan mala señal (por ejemplo, dentro de un edificio o debajo de cobertizos metálicos).
-
Mueva el dispositivo al lugar donde tenga previsto montarlo y actívelo y pruébelo de la siguiente manera.
-
Presione el botón Estado una vez para activar el dispositivo.
-
Presione el botón Estado por segunda vez para activar las verificaciones de estado del dispositivo.
Una luz LED fija de la red celular indica que la conexión a la red se ha establecido correctamente.
Una luz LED de GPS que parpadea lentamente indica que el dispositivo está buscando la señal de GPS, pero no indica un bloqueo correcto de la señal de GPS.
-
-
Sostenga el dispositivo con firmeza en la ubicación en la que se montará y marque con cuidado las posiciones de los cuatro agujeros de montaje.
-
Cuando esté satisfecho con la ubicación de montaje, haga los agujeros.
Perforar previamente los agujeros de montaje facilita la introducción de los tornillos de montaje.
-
Sujete el dispositivo al activo con los tornillos o pernos proporcionados.
No utilice remaches ni tornillos avellanados para sostener el dispositivo. No ajuste los tornillos o los pernos por demás (ya que esto podría romper o rajar el plástico que rodea a los agujeros de montaje).
Consulte los consejos de montaje y orientación de EAT para ver ejemplos de ubicaciones de instalación en semitráiler, camiones de plataforma y tráilers de cama baja, y la guía sobre la orientación preferida del montaje de Verizon Connect.
Atención
La manera de montar u orientar el dispositivo puede afectar su buen funcionamiento.
Montar el dispositivo debajo del suelo del vehículo, dentro de un tráiler metálico cerrado y en contenedores puede limitar la adquisición de señal y la transmisión de datos. No recomendamos montar el dispositivo mirando hacia abajo debajo de un activo, porque, al hacerlo, se puede ver afectada la exactitud de la emisión de informes.
Si bien el EAT cuenta con calificación IP67, se recomienda, de todos modos, alejarlo del espray de agua de alta presión. Asimismo, deben evitarse las fuentes de calor elevado (+ 180 °F/82 °C), las piezas móviles y las áreas que lo exponen al riesgo de sufrir daños por residuos.
Al montar el dispositivo verticalmente en una superficie vertical, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.
Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.
Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.
En Reveal, el método de instalación está configurado de manera predeterminada con 3 cables (para equipamientos eléctricos o similares).
Para instalaciones en tráileres con una conexión de 2 cables, cambie el ajuste del método de instalación en Reveal a 2 cables. Para más detalles, consulte Actualizar ajustes del Método de instalación de los rastreadores de activos.
Para instalaciones de tráiler que utilizan una conexión de 2 cables, el ajuste del método de instalación en Reveal debe cambiarse de 3 cables (el ajuste predeterminado) a 2 cables para garantizar que los informes se emitan correctamente.
De acuerdo con los términos y condiciones del Acuerdo Maestro de Tecnología y Servicios de Suscripción entre usted y Verizon Connect, Verizon Connect no será responsable de ninguna pérdida o daño en relación con la instalación autodidacta del equipamiento, incluidos, entre otros, si el equipamiento o los servicios no pueden funcionar correctamente, a menos que dichos daños hayan sido causados por un acto u omisión negligente de Verizon Connect. El hardware de seguimiento conectado al puerto de diagnóstico en vehículos con dispositivos de terceros presentes puede provocar que el dispositivo de terceros o el vehículo pierdan funcionalidades. Entre estos dispositivos de terceros, pueden mencionarse elevadores de sillas de ruedas, módulos de control de inactividad y tomas de fuerza (PTO), aunque sin limitarse a ellos. Si se presenta un conflicto de este tipo, póngase en contacto con Verizon Connect para que se le configure el hardware de rastreo para que sea compatible con el dispositivo de terceros. Si no resulta posible, Verizon Connect está exento de todo tipo de responsabilidad con respecto a los daños que puedan derivarse del uso de los dispositivos o que guarden relación con ellos. Los dispositivos instalados podrán retirarse y reubicarse en otro vehículo solo si se ha probado la compatibilidad del segundo equipamiento según lo establecido en estas instrucciones. Las reinstalaciones entre vehículos que no sigan estas instrucciones anularán todas las garantías de Verizon Connect y se eximirá a Verizon Connect de todo tipo de responsabilidad por daños que surjan del uso de los dispositivos o que guarden relación con ellos.
Este dispositivo cumple con la Parte 15 de las Reglas de FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este dispositivo no debería causar interferencias dañinas y (2) debe aceptar las interferencias que recibe, incluidas aquellas que puedan provocar un funcionamiento no deseado. Los cambios o modificaciones que no cuenten con la aprobación expresa de la parte responsable por el cumplimiento podrían invalidar la autoridad del usuario para operar el equipamiento.
Este equipamiento se ha probado y se determinó que cumple con los límites establecidos para un dispositivo digital de clase B, de conformidad con la Parte 15 de las Reglas de FCC. Se han establecido estos límites para brindar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipamiento genera, utiliza y puede emitir energía de frecuencia de radio. En caso de no instalarse y utilizarse según lo establecido en las instrucciones, podrían provocarse interferencias dañinas en las comunicaciones por radio. No obstante, no se garantiza que no ocurrirán este tipo de interferencias en una instalación específica.
En caso de que este equipamiento provoque interferencias dañinas en la recepción de señales de radio o televisión (que podrá determinarse al apagar y encender el equipamiento), se sugiere que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:
