Guía del operario: Rastreador de activos de equipamiento - Con cable (para Reveal)

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

Nivel de habilidad: Avanzado

Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos y deben saber cómo usar relés, diodos y entradas de sensores.

En esta guía, se describe cómo instalar un Rastreador de Activos de Equipos (EAT). Está dirigida a instaladores profesionales.

Los instaladores que ya están familiarizados con la instalación del dispositivo EAT pueden optar por usar la aplicación Instalador del hardware de Reveal y seguir las instrucciones que se indican allí.


En esta guía:

Los dispositivos EAT y EAT-B tienen un aspecto similar. Esta guía es para los dispositivos EAT que tienen un arnés de alimentación de E/S incorporado.

Paso 1: Reunir las herramientas necesarias

  • Taladro inalámbrico con puntas métricas y estándar. Para conocer el tamaño de los equipos de montaje, consulte el Paso 2.
  • Gafas de seguridad u otro tipo de protección para los ojos
  • Marcador para señalar dónde se realizarán los agujeros
  • Si se realiza un agujero pasante, una arandela y silicona para sellarlo. (Sugerimos utilizar silicona a base de poliuretano en lugar de agentes endurecedores a base de ácidos para evitar la corrosión de las superficies de metal).
  • Terminales de aro termocontraíble
  • Conectores tipo 'butt' termocontraíbles
  • Cableado de protección
  • Grasa dieléctrica
  • Cinta eléctrica Super 33 o superior
  • Cable de calibre 16 a 18 (1,5 a 0,75 mm 2) para extender las conexiones, en caso de ser necesario.
  • Sujetacables
  • Aplicación Instalador del hardware de Reveal Descargue la aplicación desde:

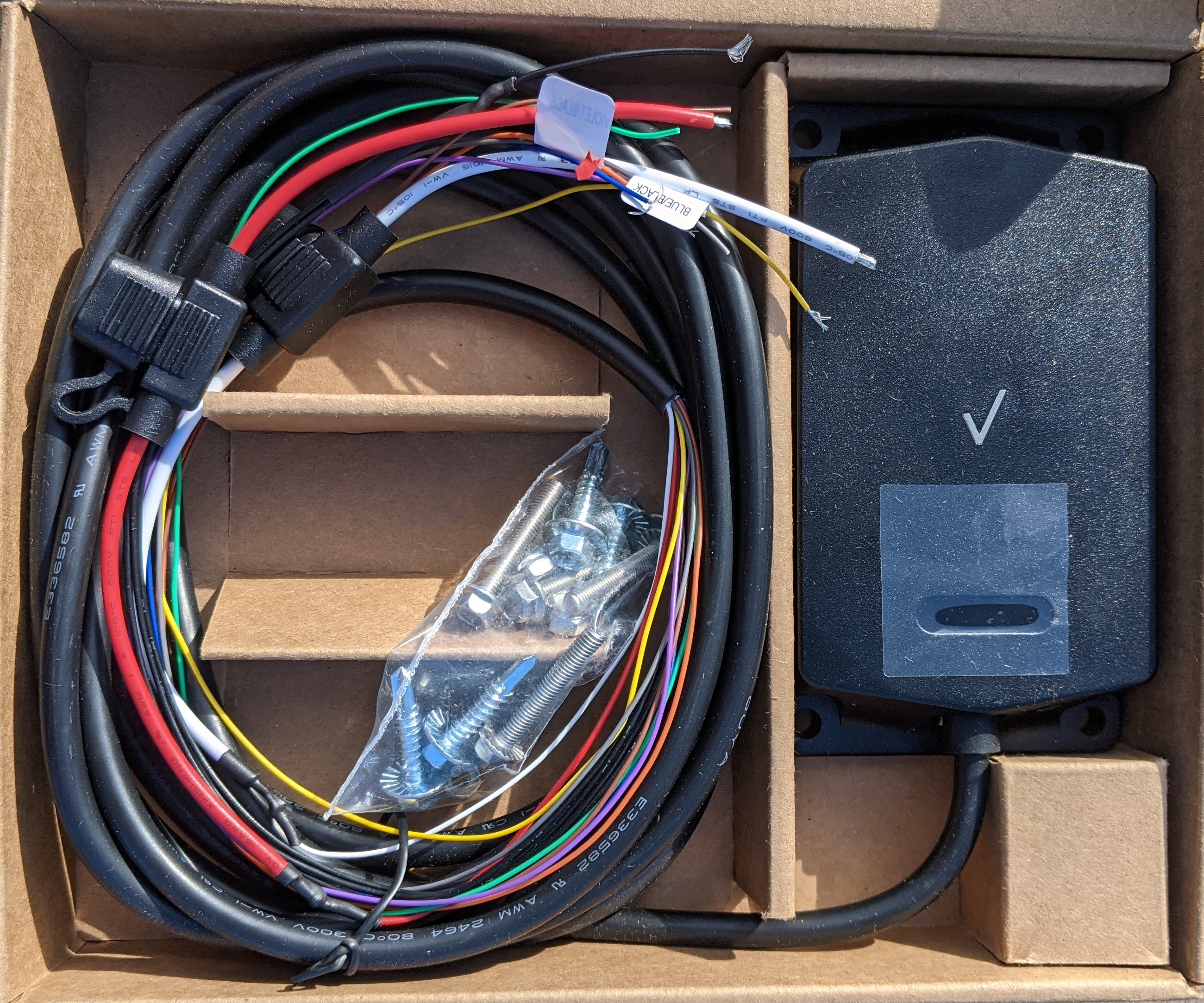

Paso 2: Verificar el contenido de la caja

What's in the box.jpg

  • Dispositivo EAT con arnés de 15 pies (4,5 m)
  • 4 tornillos autoperforantes para metal: Tornillos de cabeza hexagonal de 5/16" (8 mm) estándar, tamaño número 12, 1 pulgada (25 mm) de largo
  • 4 pernos: Tornillos de cabeza hexagonal 5/16" (8 mm) estriados, rosca 10-32, 1 ¼ pulgada (32 mm) de largo, ancho del tornillo de 0,19 pulgadas (5 mm)
  • 4 tuercas de seguridad, cabeza 3/8" (9,5 mm)
  • 4 arandelas planas

Siempre obtenga permiso antes de perforar y asegúrese de no dañar ningún equipamiento adyacente o estructuras ROPS. Consulte el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.

Según el lugar del dispositivo en el que se realice el montaje, deberá usar los tornillos o pernos con tuercas de seguridad o arandelas proporcionados para montar el dispositivo. Si utiliza tornillos o pernos, realizar previamente los agujeros le simplificará la tarea. Según la aplicación, también pueden utilizarse precintos o cinta VHB para montar el dispositivo.

  • Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo puede fijarse con precintos o cinta VHB.
    • Utilice al menos dos bandas de 1 pulgada (25 mm) de ancho de cinta VHB colocadas a lo largo de los bordes del lado más largo del rastreador de activos.

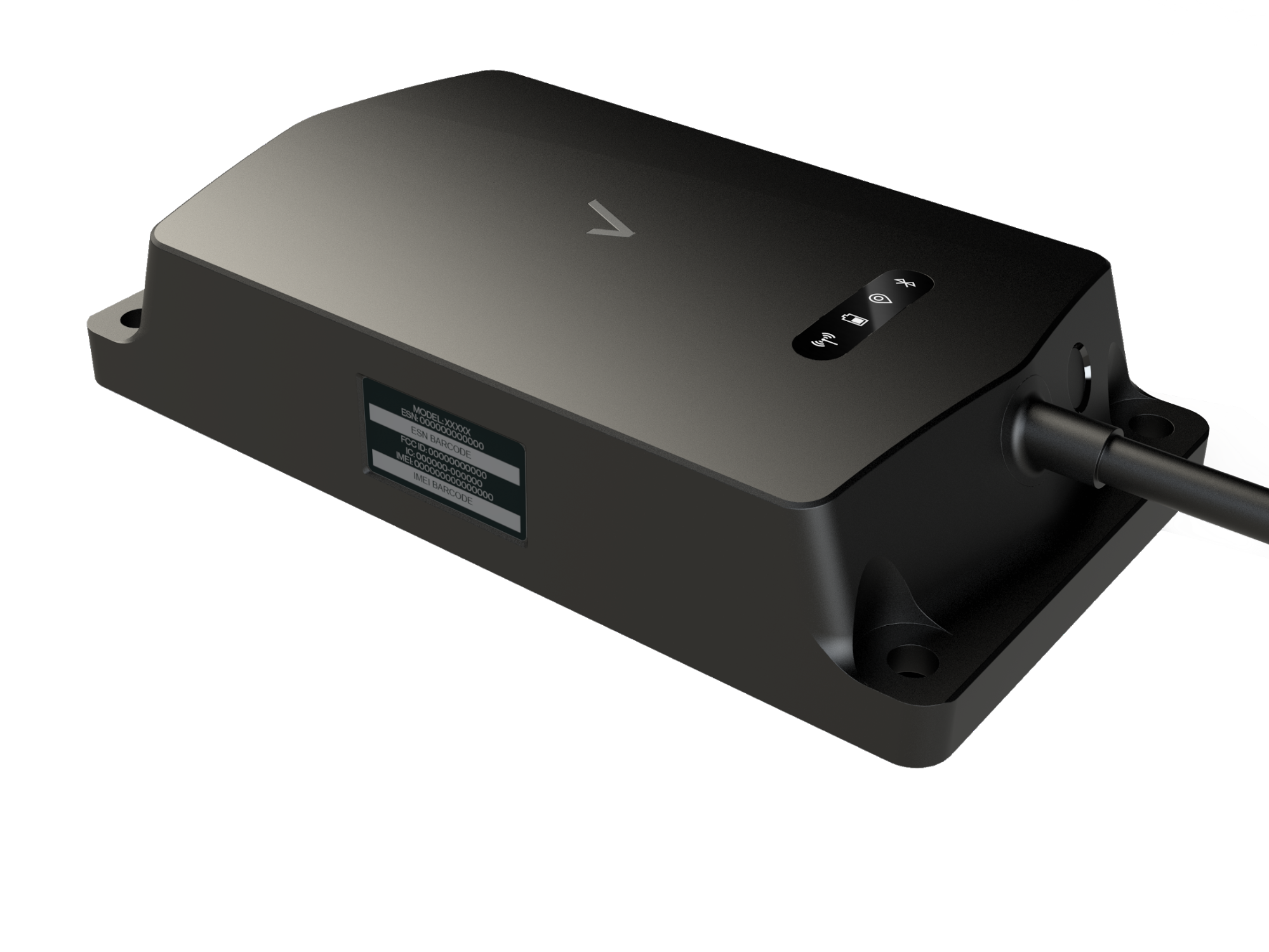

Paso 3: Identificar las piezas del dispositivo

01 - EAT_labels.png

  • Agujeros de montaje (uno en cada esquina) (1)
  • Etiqueta del dispositivo con número de serie (SN) y número de Identidad Internacional de Equipamiento Móvil (IMEI) (2)
  • Indicadores de estado con luces LED para Batería, Red y GPS(3)
  • El botón Estado activa el dispositivo, inicia la prueba de estado y envía un informe. (4)
  • Arnés de 15 pies (4,5 m) (5)

El número de serie del dispositivo (SN) y el número de IMEI también se encuentran en la etiqueta de la caja.

Al presionar el botón Estado, no se apaga el dispositivo.

Paso 4: Registrar el número de serie del dispositivo

Registre el número de serie (SN) del dispositivo. Necesitará este número más adelante para confirmar que el dispositivo está conectado a Reveal.

El número de serie del dispositivo se encuentra en la etiqueta del dispositivo (ver Paso 3 arriba).

Si utiliza la aplicación Instalador del hardware de Reveal, la aplicación le pedirá que escanee la etiqueta. Puede escanear la etiqueta del dispositivo y la etiqueta de la caja.

Paso 5: Activar y probar el dispositivo

En la aplicación Instalador del hardware de Reveal, a medida que avance por los pasos de la instalación, se le indicará que presione el botón Estado del dispositivo antes de montarlo. Así se activará y probará el dispositivo.

  1. Sostenga el dispositivo en la ubicación de montaje.
  2. Presione el botón Estado sin soltar de 1 a 3 segundos para activar el dispositivo.*
    • Evite presionar el botón Estado durante mucho tiempo, ya que esto puede hacer que el dispositivo se ponga en modo de emparejamiento de Bluetooth. Por el momento, el dispositivo no admite funciones de Bluetooth. Si pone el dispositivo en modo de emparejamiento de Bluetooth, aguarde 30 segundos hasta que la luz LED del Bluetooth deje de parpadear y, luego, presione el botón Estado durante 1 a 3 segundos para reiniciar las verificaciones de la red.
  3. Presione el botón Estado nuevamente para iniciar la verificación de estado.
  4. Compruebe las luces LED de estado. (Vea la tabla en la sección Luces LED de estado a continuación).

*Nota para modelos anteriores

Si la Rev de HW de su rastreador es "A.1.1" o inferior en la etiqueta del dispositivo, deberá hacer un poco más de fuerza para presionar el botón Estado.


En vez de usar el dedo, utilice un bolígrafo con tapa y ubíquelo formando un ángulo adecuado para presionar el borde inferior del botón de 1 a 3 segundos para activar el dispositivo.


Si enciende el dispositivo por primera vez, tal vez sea necesario presionar dos veces. Con la primera presión se activa el dispositivo, y con la segunda, se inicia la verificación de estado de la red.

LED de estado

El dispositivo ejecuta una prueba de estado para la Batería, la Red y el GPS cada vez que se presiona el botón Estado. Los resultados de la prueba de estado se muestran en las LED de estado, conforme se describe a continuación. Las luces LED permanecen encendidas durante un breve período. No obstante, para reiterar la prueba, debe volver a presionarse el botón Estado. Esto resulta útil para determinar cuál es el mejor lugar del activo para montar el dispositivo.

Ícono Nombre Estado
Battery_LED.png Batería
  • 1 parpadeo: 10 a 25 % completa
  • 2 parpadeos: 25 a 50 % completa
  • 3 parpadeos: 50 a 75 % completa
  • 4 parpadeos: 75 a 100 % completa
Network_LED.png Red
  • Parpadeo lento: el dispositivo está buscando la red.
  • Fijo: se ha establecido la conexión a la red.
GPS__LED.png GPS
  • Parpadeo lento: el dispositivo está buscando el GPS. No indica el estado de falla/éxito. Verifique el Mapa en directo en la aplicación Spotlight o en Reveal para confirmar el informe sobre la ubicación.
BlueTooth__LED.png BlueTooth EAT.png
  • Por el momento, el dispositivo no admite funciones de Bluetooth accesibles para el cliente. Si se presiona el botón Estado durante más de 3 segundos, el dispositivo omitirá la prueba de red y pasará al modo de emparejamiento de Bluetooth. Si el modo de emparejamiento de Bluetooth está activado:
    1. Espere que la luz LED del Bluetooth se apague y
    2. Presione brevemente el botón Estado (de 1 a 3 segundos) para reiniciar la verificación de la red.

Paso 6: Buscar una buena ubicación para montar el dispositivo

No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de utilizar equipos de seguridad y cumplir con los procedimientos de seguridad correspondientes.

El lugar en el que se monte el dispositivo depende, en parte, del tipo de activo energizado.

Se requieren las conexiones de red y de GPS en la ubicación de montaje.

  1. Sostenga el dispositivo donde quiera montarlo.
  2. Para realizar la prueba de red y GPS, se presiona el botón Estado del dispositivo y se leen las luces LED de estado.
  3. Si las luces LED no indican la conexión correcta a una red ni la reparación de la ubicación del GPS, elija otra ubicación y repita la prueba hasta que la conexión de red y la reparación del GPS se realicen correctamente.
  • Asegúrese de que el activo en sí no esté ubicado en un sitio en que puedan verse reducidas las señales de red o GPS durante la instalación, por ejemplo, debajo de un cobertizo de metal.
  • Mantenga el dispositivo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a residuos de la carretera o espray de agua de alta presión. Asimismo, no monte el dispositivo cerca de maquinarias que emitan calor.
  • No monte el dispositivo mirando hacia abajo, debajo del activo, ya que las reverberaciones de la tierra pueden afectar la precisión de los informes.

Entre las posibles ubicaciones, pueden mencionarse:

  • Extremo de la lengua del tráiler
  • Barandas
  • Barandas laterales
  • Protección frontal

El dispositivo se monta en un paso posterior.

Paso 7: Configurar el dispositivo

Si se instala el dispositivo EAT con una conexión de 2 cables, establézcalo como una configuración con 2 cables, de la siguiente manera:

  1. Obtenga el número de serie del dispositivo (vea el Paso 4: Registrar el número de serie del dispositivo).
  2. Póngase en contacto con la línea de Atención al Operario e indique el número de serie del dispositivo.
  3. Solicite que se establezca el dispositivo con una configuración de 2 cables.
    Por el momento, el ajuste de la configuración con 2 o 3 cables del dispositivo EAT solo puede realizarse llamando a Atención al Operario.

Cómo usar la aplicación Instalador del hardware de Reveal


Al utilizar la aplicación Instalador del hardware de Reveal antes de montar el dispositivo en el activo podrá:

  1. Seleccionar la orden de trabajo y, luego, escanear el código de barras del dispositivo o introducir el ESN del dispositivo.
  2. Seleccione Dispositivos múltiples de activos PWRD de la lista. (Cabe destacar que esta selección rige para todos los rastreadores de activos, tanto con suministro de energía como no).

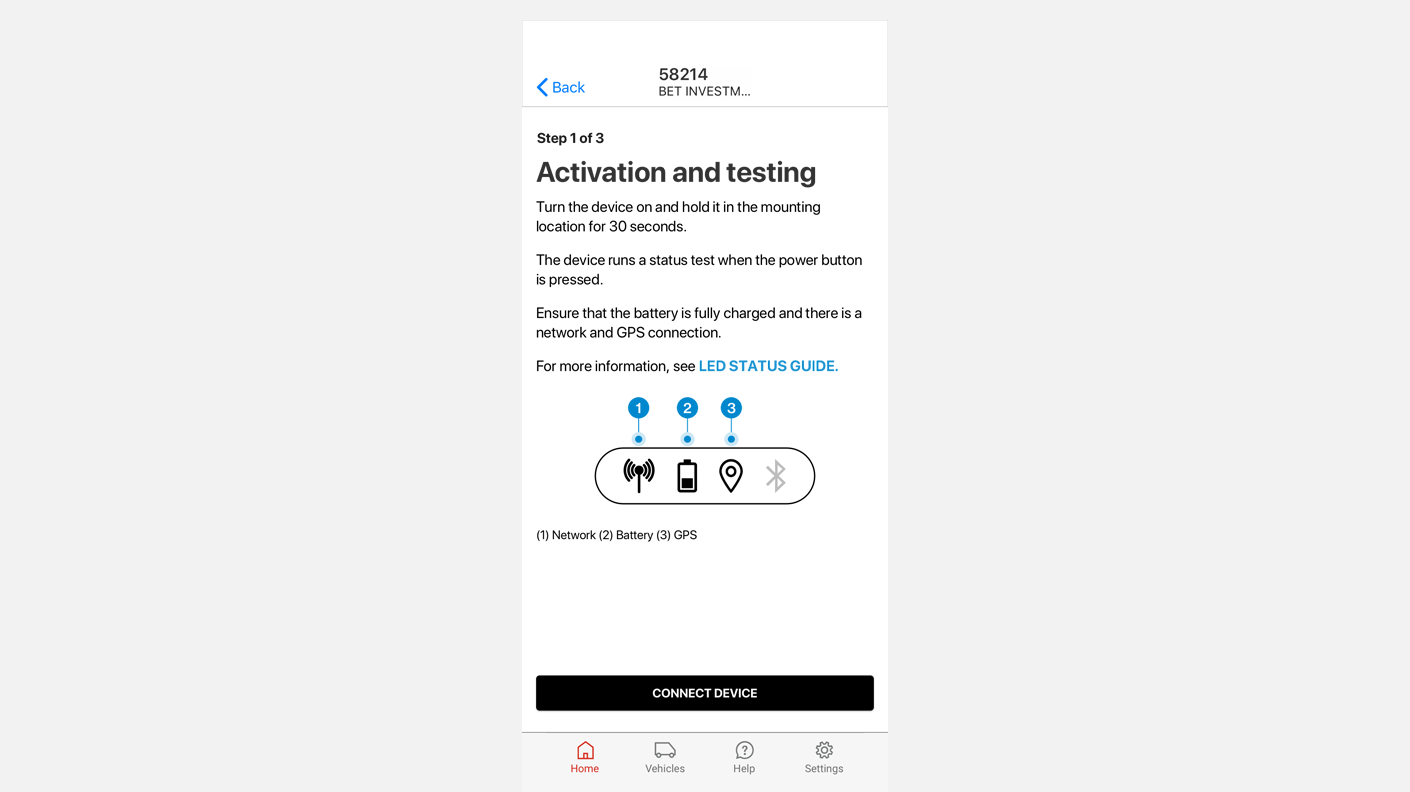

  3. Pruebe el dispositivo para detectar la conectividad de la red y para reparar la ubicación del GPS. (Vea el Paso 5: Activar y probar el dispositivo y la sección Luces LED de estado). Activation_and_testing.png

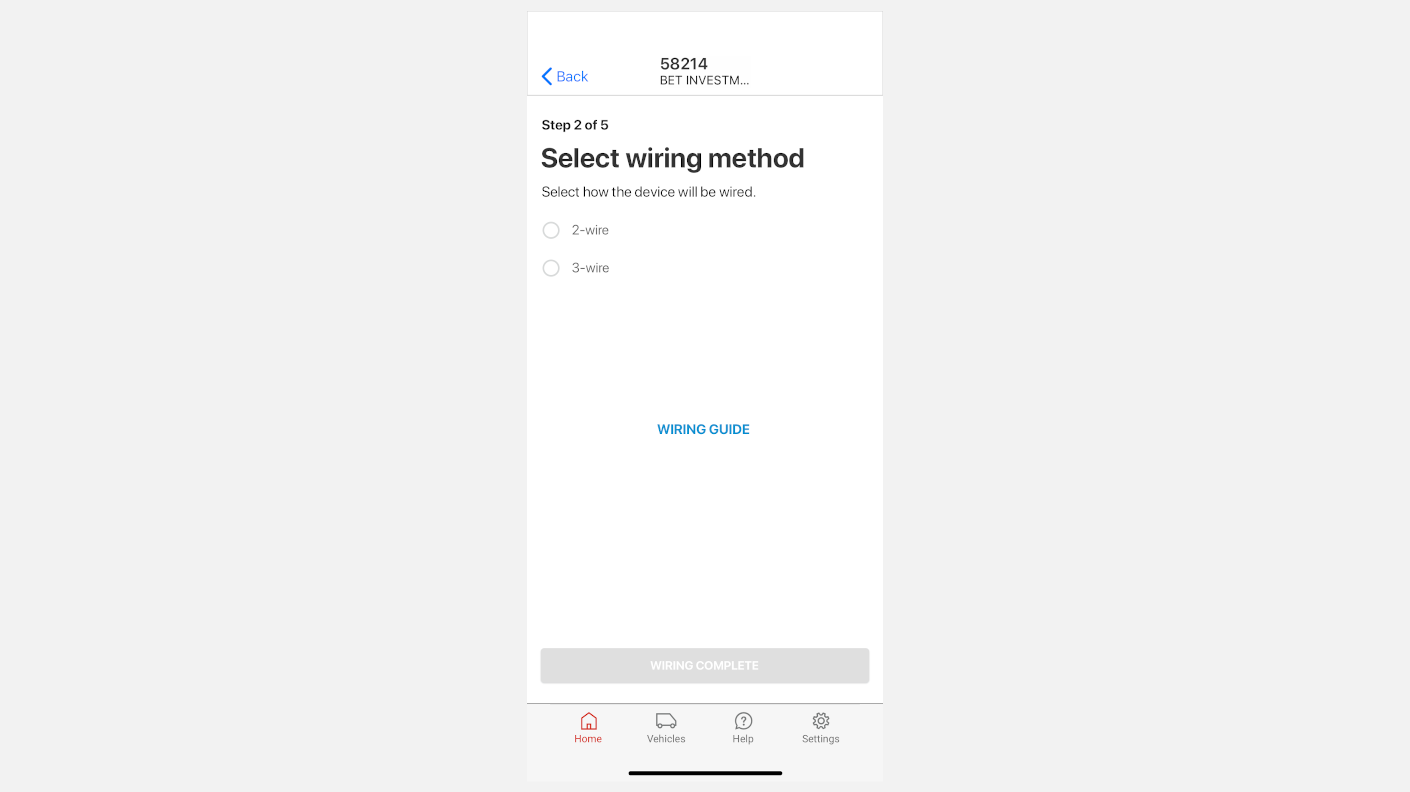

  4. Seleccione el método de cableado (2 o 3 cables). (Consulte Cablear el dispositivo).Wiring_the_EAT.png
  5. Introduzca la información del activo. EAT_Asset_Details.png

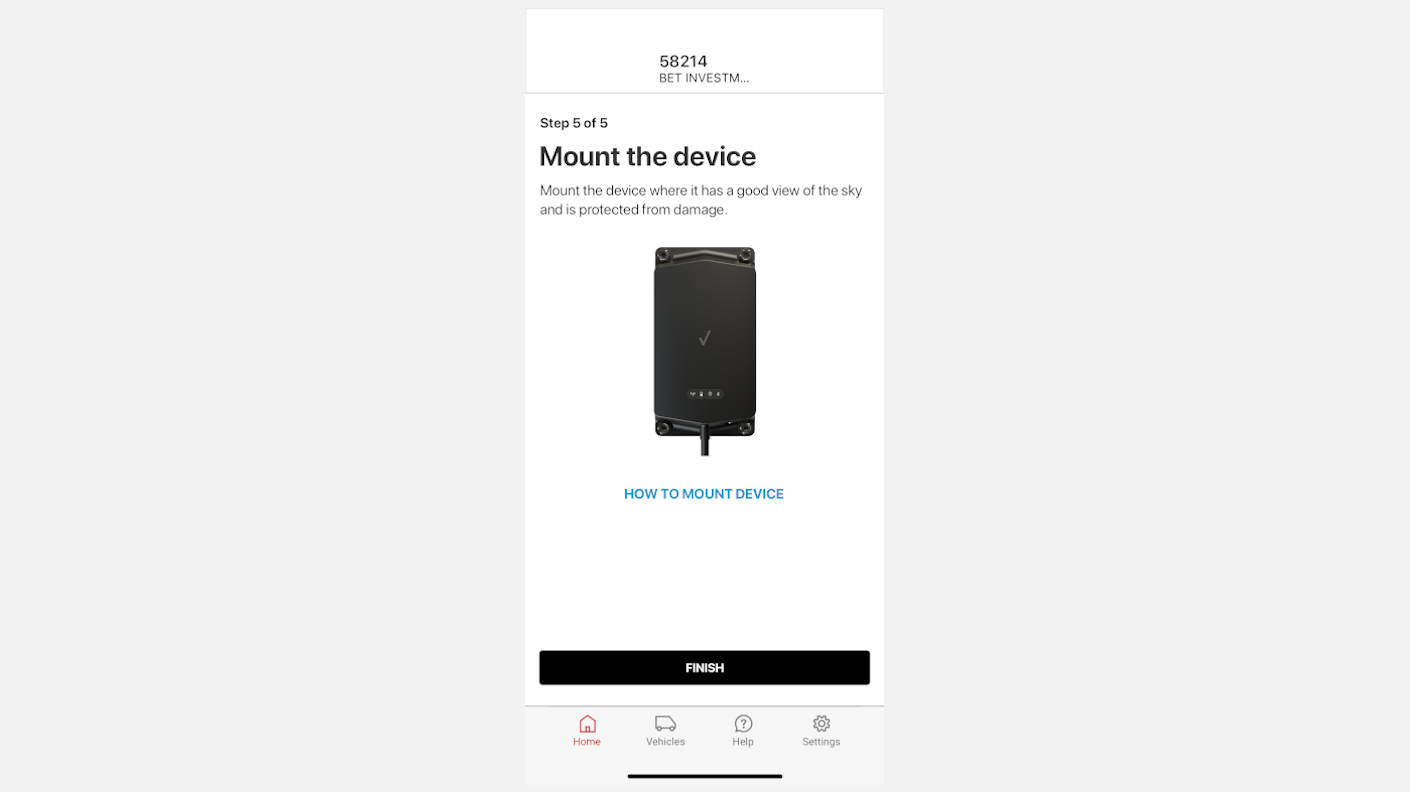

  6. Conecte los cables y monte el dispositivo en el activo (ver el Paso 9: Montar el dispositivo). Luego de realizar el cableado y antes del montaje, presione el botón Estado nuevamente para confirmar que las luces LED de red y GPS se enciendan cuando el dispositivo esté conectado. Mount_the_EAT_device.png
  7. Complete la configuración y activación del dispositivo. EAT_Setup_Complete.png

Por el momento, el ajuste de la configuración (con 2 o 3 cables) del dispositivo EAT solo puede realizarse a través de Atención al Operario.

Cablear el dispositivo

Paso 8: Conectar el dispositivo a una fuente de alimentación

En este paso:

Descripción general de las conexiones

El dispositivo EAT recibe alimentación del activo en el que usted está instalando el dispositivo. Puede conectar la fuente de alimentación del activo con una conexión de 2 o 3 cables. La aplicación Instalador del hardware de Reveal le pedirá que seleccione un tipo de instalación.

  • El método de 2 cables suele utilizarse en tráilers.
  • El método de 3 cables, en el que se conecta un tercer cable al arranque, suele utilizarse en activos de equipamientos de carga pesada (hierro amarillo), como retroexcavadoras y topadoras.
  • Prácticas recomendadas para el cableado

Diseño del cableado del arnés del dispositivo

El dispositivo EAT cuenta con un arnés de E/S y un cable de alimentación largo de 15,4 pies (4,7 m) que termina con estos cables codificados por color con extremos descubiertos:

Color del cable Función Calibre del cable
[AWG (mm2)]
Rojo Batería + cable de alimentación con caja de fusibles de 3 amperes 22 (0,34)
Blanco Cable de alimentación de arranque con caja de fusibles de 3 amperes 26 (0,14)
Negro Tierra 22 (0,34)
Violeta Entrada digital 1 [+] cable activador 26 (0,14)
Rayado violeta/negro Entrada digital 1 [-] cable de referencia 26 (0,14)
Azul Entrada digital 1 [-] cable de referencia 26 (0,14)
Rayado azul/negro Entrada digital 2 [-] cable de referencia 26 (0,14)
Marrón Salida digital 1 [+] salida 26 (0,14)
Verde Salida digital 1 [-] salida 26 (0,14)
Gris 1 cable salida/entrada (no se utiliza actualmente) 26 (0,14)
  • En este momento, no se admite una entrada/salida con 1 cable, pero está previsto para una etapa posterior.
  • En realidad, el cable de tierra son tres cables de conexión a tierra que se juntan en el extremo al descubierto, lo que le confiere el aspecto de un solo cable.

Fusibles

El arnés del dispositivo incluye dos portafusibles resistentes a las condiciones climáticas. Cada uno de ellos contiene un fusible reemplazable de mini-hoja 3A. Por lo tanto, no es necesario empalmar los fusibles durante la instalación. De ser necesario, pueden comprarse fusibles de reemplazo en cualquier tienda de repuestos para automóvil. Los fusibles están ubicados en el cable de alimentación VDC rojo y el en cable de arranque blanco del dispositivo.


Conectar la fuente de alimentación con el método de 2 cables

  1. Conecte el cable rojo del dispositivo a la fuente de alimentación permanente de +12/24 V del activo.
  2. Utilice una terminal de aro para conectar el cable de tierra negro del dispositivo con el terminal de batería negativo del activo o un tornillo autorroscante y una terminal de aro para conectar el cable de tierra negro del dispositivo con la conexión a tierra del chasis.
  3. Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
    No corte el arnés para reducir su extensión, excepto que el cliente lo solicite. Al acortar el arnés, se limita la capacidad de uso del dispositivo en caso de transferirse a otro activo más adelante, y es más probable que se produzcan errores de cableado.

Instalación con 2 cables para semitráiler con montaje en nariz utilizando un conector de 7 vías

  1. Retire la placa de montaje del conector de 7 clavijas.

  2. Monte la unidad en el tráiler con las herramientas proporcionadas.

  3. Utilice un agujero pasante existente, o bien, si no se encuentra disponible, realice un nuevo agujero pasante en la superficie del tráiler. Si se trata de un nuevo agujero, jale del arnés a través de una arandela.

  4. Empuje el arnés hacia abajo por la cara interior de la pared del tráiler hacia el conector de 7 vías.

    • En caso de que sea necesario que el arnés pase por completo, retire los enlaces de fusibles preinstalados del arnés del dispositivo.

    • Realice un lazo de goteo en el arnés para evitar que la condensación llegue a las conexiones eléctricas.

    • Si se utiliza una arandela, introdúzcala por el agujero pasante. Aplique una capa de silicona alrededor de la arandela para sellar el paso.

  5. Jale del arnés de cableado en el conector de 7 vías.

  6. Vuelva a colocar los enlaces de fusibles utilizando los conectores tipo 'butt' termocontraíbles. Compruebe que haya un fusible de 3-5 amperes.

  7. Separe los cables negro y rojo del arnés.

    • Encinte los cables del arnés que no se utilizan en el recubrimiento del arnés (no corte a medida).

  8. Conecte el cable negro de tierra del dispositivo al cable blanco/clavija superior del tráiler en el tapón del tráiler de 7 vías con el terminal de aro termocontraíble, o bien, aplique el método "introducir y envolver".

  9. Conecte el cable de alimentación VDC rojo del dispositivo al cable "auxiliar" azul/clavija central del tráiler en el tapón de cables del tráiler de 7 vías con el método de "introducir y envolver" de terminales de aro termocontraíbles.

    No conecte el cable de alimentación de color rojo al marcador o a las luces de ejecución, excepto que Verizon Connect lo solicite de manera específica.


Diagrama del conector de 7 clavijas para semitráilers

El diagrama del conector de 7 clavijas del semitráiler muestra los colores típicos del cableado y la distribución de las clavijas.

Wire colours.png

El cable rojo del EAT debe estar conectado a la alimentación positiva de la batería por medio del circuito AUX/ABS del semitráiler, que está codificado con el color azul según la especificación J560 y que corresponde a la clavija n.° 7 en el centro, mirando hacia el conector de 7 clavijas.

  1. Recubra las conexiones de terminales de aro recientemente instaladas con grasa dieléctrica o espray anticorrosión protector de terminales, según sea necesario, y utilice un bucle de cables para proteger las partes expuestas de los cables que no estén protegidas por el aislante del arnés de cables del dispositivo.

  2. Vuelva a montar la placa de cubierta de 7 clavijas.
    Consulte arriba los colores habituales de los cables y la distribución de las clavijas.
    Conecte el cable de alimentación rojo del dispositivo al cable auxiliar azul del tráiler.
    Conecte el cable de conexión a tierra negro del dispositivo al cable de conexión a tierra blanco del tráiler.

    No conecte el cable de alimentación de color rojo al marcador o a las luces de ejecución, excepto que Verizon Connect lo solicite de manera específica.

Conectar la fuente de alimentación con el método de 3 cables

  1. Conecte el cable rojo de VDC a la fuente de alimentación permanente de batería de +12/24 VDC del activo. Si realiza la instalación en un semitráiler, utilice el cable AUX/ABS (ubicado en las 7 clavijas) para la alimentación.
  2. Conecte el cable de tierra negro del dispositivo al terminal de batería negativo del activo. Si esto no resulta práctico, conecte a la tierra del chasis en el activo utilizando un terminal de aro y un tornillo autoperforante o un perno de fábrica.
  3. Conecte el cable blanco de arranque del dispositivo al arranque/fuente de alimentación conectada VDC de +12/24 del activo. La fuente de alimentación del activo variará según el tipo de activo. Podría estar ubicada en el interruptor de contacto del activo o en la caja de fusibles del activo.
  4. Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
    No corte el arnés para reducir su extensión, excepto que el cliente lo solicite. Al acortar el arnés, se limita la capacidad de uso del dispositivo en caso de transferirse a otro activo más adelante, y es más probable que se produzcan errores de cableado.

Instalación con 3 cables para tráilers de productos refrigerados

Si bien la mayoría de los tráilers requieren de una instalación con 2 cables, los tráilers de productos refrigerados suelen requerir de una instalación con 3 cables. Además de los tres cables principales, debería utilizarse un cable de entrada digital para permitir la supervisión de las horas de motor del transporte de productos refrigerados a través del circuito de arranque del mismo.

Conectar con los sensores digitales de entrada/salida

Luego de instalar el cableado principal del dispositivo, puede continuar con la conexión del cableado de E/S de los sensores, si así lo requiere la orden de trabajo. Las funciones del sensor, como PTO (toma de fuerza), pluma, puerta trasera o luces son parte opcional de la instalación. Si la instalación no incluye el cableado de E/S, omita esta sección y siga adelante para completar la instalación, tal como se indica en la aplicación Instalador del hardware de Reveal.

El dispositivo EAT cuenta con estas opciones de E/S:

  • Dos entradas digitales. Estas entradas pueden alternar entre una polaridad positiva o negativa, y no se requieren relés. Cada entrada tiene dos cables, uno para alta (positiva) y otro para baja (negativa). Deben conectarse ambos cables en cada entrada que se utilice.
  • Una salida digital. La salida digital ofrece una salida negativa de 200 mA. La salida digital suele utilizarse para dar energía a una bobina de relé, o para funciones como chicharra o LED.
  • Una entrada y una salida de un cable (un cable para cada una de ellas). La E/S de un cable aún no es compatible con este dispositivo. Por lo tanto, el cable gris de un solo cable no se utiliza por el momento, pero está previsto que se utilice más adelante, en una etapa posterior del producto.

Montaje del dispositivo

Paso 9: Montar el dispositivo

No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de cumplir con los procedimientos de seguridad correspondientes.

Siempre verifique antes de perforar y asegúrese de no dañar ningún equipamiento adyacente o estructuras ROPS.

  1. Asegúrese de que el activo se encuentre en una ubicación con buena señal de GPS y de red. Evite ubicaciones que, probablemente, tengan mala señal (por ejemplo, dentro de un edificio o debajo de cobertizos metálicos).
  2. Mueva el dispositivo al lugar donde tenga previsto montarlo y actívelo y pruébelo de la siguiente manera.
    1. Presione el botón Estado una vez para activar el dispositivo.
    2. Presione el botón Estado por segunda vez para activar las verificaciones de estado del dispositivo.

      Una luz LED fija de la red celular indica que la conexión a la red se ha establecido correctamente.
      Una luz LED de GPS que parpadea lentamente indica que el dispositivo está buscando la señal de GPS, pero no indica un bloqueo correcto de la señal de GPS.
  3. Sostenga el dispositivo con firmeza en la ubicación en la que se montará y marque con cuidado las posiciones de los cuatro agujeros de montaje.
  4. Cuando esté satisfecho con la ubicación de montaje, haga los agujeros.
    Perforar previamente los agujeros de montaje facilita la introducción de los tornillos de montaje.
  5. Sujete el dispositivo al activo con los tornillos o pernos proporcionados.
    No utilice remaches ni tornillos avellanados para sostener el dispositivo. No ajuste los tornillos o los pernos por demás (ya que esto podría romper o rajar el plástico que rodea a los agujeros de montaje).

Consejos adicionales sobre el montaje de EAT

Consulte los consejos de montaje y orientación de EAT para ver ejemplos de ubicaciones de instalación en semitráiler, camiones de plataforma y tráilers de cama baja, y la guía sobre la orientación preferida del montaje de Verizon Connect.

La manera de montar u orientar el dispositivo puede afectar su buen funcionamiento.

Montar el dispositivo debajo del suelo del vehículo, dentro de un tráiler metálico cerrado y en contenedores puede limitar la adquisición de señal y la transmisión de datos. No recomendamos montar el dispositivo mirando hacia abajo debajo de un activo, porque, al hacerlo, se puede ver afectada la exactitud de la emisión de informes.

Si bien el EAT cuenta con calificación IP67, se recomienda, de todos modos, alejarlo del espray de agua de alta presión. Asimismo, deben evitarse las fuentes de calor elevado (+ 180 °F/82 °C), las piezas móviles y las áreas que lo exponen al riesgo de sufrir daños por residuos.


Montaje vertical del dispositivo en una superficie vertical


Al montar el dispositivo verticalmente en una superficie vertical, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.

Montaje horizontal del dispositivo en una superficie vertical


Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.

Montaje del dispositivo en una superficie horizontal


Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.

Descargo de responsabilidad

Verizon Connect no asumirá ningún tipo de responsabilidad por los daños derivados del uso que usted haga de nuestros servicios, o que estén relacionados con ellos, incluido el hardware de rastreo por GPS y las cámaras abordo, de determinada manera que sea opuesta a estas instrucciones o incumpla con la ley y/o con nuestro acuerdo. El hardware de seguimiento conectado al puerto de diagnóstico en cualquier vehículo que tenga dispositivos de terceros conectados a dicho puerto de diagnóstico puede provocar interferencia o pérdida de funcionalidad de los dispositivos de terceros. Estos dispositivos de terceros pueden ser, entre otros, elevadores de silla de ruedas, equipamiento para salvar vidas, luces de emergencia y pistolas de radar. Si se presenta un conflicto de este tipo, póngase en contacto con Verizon Connect para que se le configure el hardware de rastreo para que sea compatible con el dispositivo de terceros. Si no resulta posible, Verizon Connect está exento de todo tipo de responsabilidad con respecto a los daños que puedan derivarse del uso de los dispositivos o que guarden relación con ellos. Solo es posible quitar y reinstalar los dispositivos instalados en otro vehículo cuando se haya comprobado la compatibilidad del segundo vehículo, tal como lo indican las (presentes) instrucciones. Las reinstalaciones entre vehículos que no sigan estas instrucciones anularán todas las garantías de Verizon Connect y se eximirá a Verizon Connect de todo tipo de responsabilidad por daños que surjan del uso de los dispositivos o que guarden relación con ellos.


¿Fue útil este artículo?


Usuarios a los que les pareció útil: 1 de 1
