Guía de instalación: rastreador de activos de equipamiento con batería (para Fleet)
Nivel de habilidad: Intermedio
Los instaladores deben poder extraer los paneles del tablero y los conjuntos de instrumentos y montar y asegurar los dispositivos de manera segura.
Este artículo proporciona instrucciones para que los clientes y los técnicos de instalación profesionales realicen la instalación del rastreador de activos de equipo - Batería (EAT-B) de manera adecuada. También brinda información sobre cómo vincular el rastreador de activos y comprobar que esté proporcionando informes precisos.
Nota
Las instalaciones de flotas requieren el número de serie para vincular un dispositivo EAT y comprobarlo.
En este artículo, se aborda lo siguiente:
-
Descripción general del producto
-
Qué incluye la caja
-
-
Consejos sobre la orientación del montaje de EAT
-

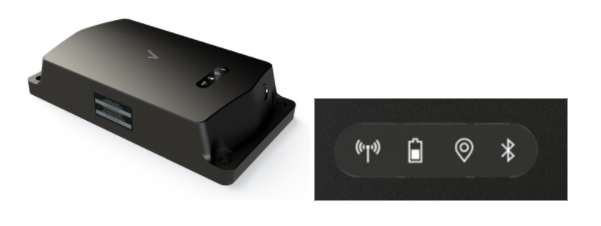

El dispositivo EAT-B fue diseñado por Verizon Connect para reemplazar el CalAmp TTU-730. El dispositivo cuenta con lo siguiente:
-
Un diseño más compacto
-
Batería de larga duración
-
Diseño optimizado de la antena interna para una mejor recepción de la señal
-
Botón de encendido (lo cual elimina el proceso de remoción de imanes del TTU-730)
-
Luces LED indicadoras de estado
-
Protección con calificación IP67 contra el ingreso de agua y polvo

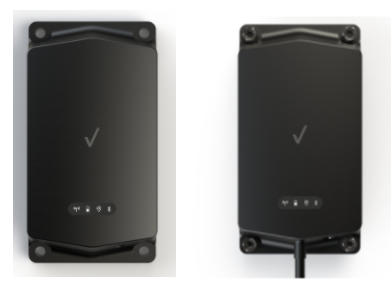

Ten en cuenta que el aspecto de EAT y de EAT-B es similar. Esta guía de instalación trata sobre el dispositivo EAT-B que funciona solo con batería y no cuenta con un arnés de alimentación de E/S integrado.
-
4 tornillos autorroscantes para metal: cabeza hexagonal estándar de 5/16 pulg (8 mm), tamaño número 12, 1 pulg de largo
-
4 tornillos: cabeza hexagonal de 5/16 pulg (8 mm) estriados, rosca 10-32, 1¼ pulg (32 mm) de largo, ancho del tornillo de 0.19 pulg
-
4 tuercas de seguridad con cabeza de 3/8 pulg (9.5 mm)
-
4 arandelas planas
Aviso
Siempre obtén permiso antes de perforar y asegúrate de no dañar ningún equipo adyacente o estructuras ROPS certificadas por la OSHA. Consulta el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.
Según el lugar en que se realice el montaje del dispositivo, deberá usar los tornillos o pernos proporcionados con tuercas de seguridad o arandelas. Si usa tornillos o pernos, se recomienda perforar previamente los orificios para facilitar la tarea. Según la aplicación, también se pueden usar precintos o cinta VHB para montar el dispositivo.
-
Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo puede fijarse con precintos o cinta VHB.
-
Utiliza al menos dos tiras de 1 pulg (25 mm) de ancho de cinta VHB colocadas por toda la longitud de los bordes del lado más largo del rastreador. Utiliza al menos dos tiras de 1 pulg (25 mm) de ancho de cinta VHB colocadas por toda la longitud de los bordes del lado más largo del rastreador.
-
Un taladro inalámbrico potente
-
Destornillador de tubo de 5/16 pulgadas (8 mm)
-
Llave de 3/8 pulgadas (9,5 mm)
-
También se pueden usar sujetacables y cinta VHB resistentes al clima para el montaje del EAT.
-
Dos tiras de cinta VHB de 4 x 1 pulgada.
-
Es fundamental limpiar y secar minuciosamente la superficie de montaje antes de aplicar la cinta VHB.
-
El dispositivo se activará y ejecutará una prueba de estado para la duración de la batería y la señal de red celular y de GPS cada vez que se presione el botón Estado.
Nota
Al presionar el botón Estado, no se apagará el dispositivo.
-
Sostenga el dispositivo en la ubicación de montaje.
-
Presiona el botón Estado sin soltar de 1 a 3 segundos para activar el dispositivo.
Nota
Evita presionar el botón Estado durante más de 3 segundos, ya que esto puede poner al dispositivo en modo de emparejamiento de Bluetooth que, por el momento, no es compatible.
Si activa el modo de emparejamiento con Bluetooth del dispositivo, espere unos 30 segundos hasta que el LED de Bluetooth deje de parpadear y luego presione el botón de estado durante 1a 3 segundos para reiniciar las comprobaciones de estado.
Atención
Después de soltar el botón de estado, las luces LED pueden demorar hasta 30 segundos en encenderse y permanecerán encendidas durante unos 5 segundos.
|
Ícono |
Nombre |
Estado |
|---|---|---|
|
|
Batería |
|
|
|
Red |
|
|
|
GPS |
|
|
|
Bluetooth |
Por el momento, el dispositivo no admite funciones de Bluetooth accesibles para el cliente. |
Nota
Preste siempre atención antes de realizar perforaciones para asegurar que no se dañen equipos adyacentes ni las estructuras ROPS.
-
Sostenga el dispositivo donde planee realizar el montaje. Presione el botón Estado del dispositivo para activar el dispositivo. Pulse el botón Estado por segunda vez para iniciar las comprobaciones del estado del dispositivo.
-
Una luz LED fija de red celular indica una conexión de red exitosa.
-
Una luz LED de GPS que parpadea lentamente indica que el dispositivo está buscando una señal de GPS, no indica un bloqueo de señal de GPS exitoso.
-
-
Una vez que estés satisfecho con la ubicación del montaje, asegura el dispositivo al activo con los tornillos o pernos incluidos. NO aprietes en exceso los tornillos, ya que se romperán las bridas del orificio de montaje.
-
Perforar previamente los orificios de montaje puede facilitar la tarea.
-
Consulte los consejos para la orientación y el montaje del EAT a fin de ver ejemplos de otras ubicaciones de instalación en semitráilers, plataformas y tráilers de plataforma baja y los detalles de la guía de orientación sobre el montaje de preferencia de Verizon Connect.
Atención
La forma en que realice el montaje del dispositivo o su orientación pueden afectar su rendimiento.
El montaje del dispositivo debajo de tarimas y dentro de tráilers y contenedores metálicos cerrados puede limitar la detección de señal y la transmisión de datos. No recomendamos realizar el montaje del dispositivo orientado hacia abajo por debajo de un activo, ya que hacerlo puede afectar la precisión de los informes.
Aunque el EAT cuenta con calificación IP67, se sigue recomendando no exponerlo al rocío de agua a alta presión. También debe evitar las fuentes de calor elevado (+180 °F/82 °C), las piezas movibles y las áreas que lo expondrán a daños por residuos.

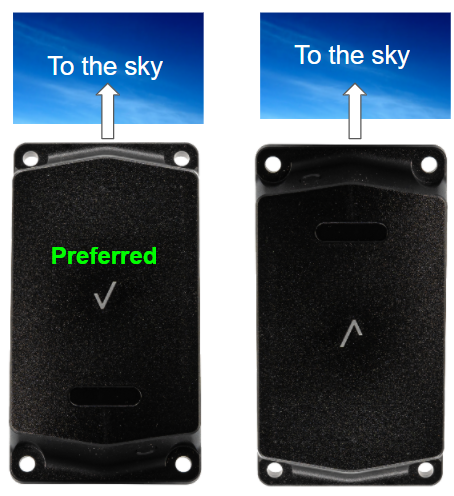

Al montar el dispositivo verticalmente en una superficie perpendicular, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.

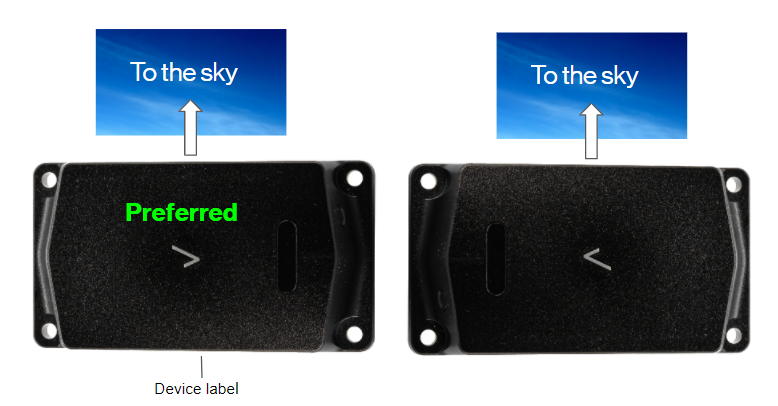

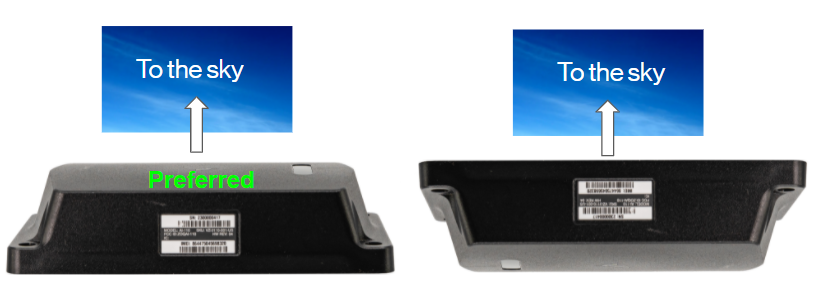

Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.
Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.
Los clientes que realicen la vinculación y la verificación a través de su portal de flotas seguirán el proceso del artículo Instalación o reemplazo de hardware. Esta información también está disponible en el menú de ayuda del portal de flotas.
Los socios de instalación profesional de Verizon Connect seguirán el proceso de vinculación y verificación del artículo Portal del instalador empresarial. Este método también está disponible para los clientes. Ponte en contacto con tu socio de implementación de incorporación para configurar una cuenta y los derechos de acceso.

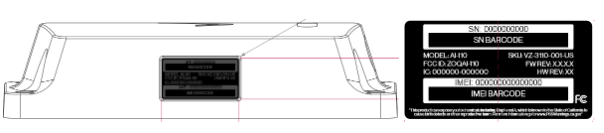

Los clientes y los técnicos también pueden verificar la instalación si llaman al soporte de instalación de flotas de Verizon Connect al (877) 943-7306. Necesitarás el número de serie de la etiqueta del dispositivo.
