Guía del técnico: Rastreador de activos de equipos con cable (para Reveal)
Nivel de habilidad: Avanzado
Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos y deben saber cómo usar relés, diodos y entradas de sensores.
En esta guía, se describe cómo instalar un rastreador de activos de equipos (EAT). Está destinada a instaladores profesionales.
Los instaladores que ya estén familiarizados con la instalación del dispositivo EAT pueden optar por utilizar la aplicación Instalador del hardware de Reveal y seguir las instrucciones que allí se indican.
En esta guía:
Nota
Los dispositivos EAT y EAT-B tienen un aspecto similar. Esta guía es para dispositivos EAT que tienen un arnés de alimentación de E/S integrado.
-
Taladro inalámbrico con puntas métricas y estándar. Para conocer el tamaño de los equipos de montaje, consulte el Paso 2.
-
Gafas de seguridad u otro tipo de protección para los ojos
-
Marcador para señalar dónde se realizarán los orificios
-
Si se realizará un orificio pasante, será necesario contar con arandelas y silicona para sellarlo. (Sugerimos utilizar silicona a base de poliuretano en lugar de agentes endurecedores a base de ácidos para evitar la corrosión de las superficies de metal).
-
Terminales de aro termocontraíbles
-
Conectores reductores termocontraíbles
-
Cableado de protección
-
Grasa dieléctrica
-
Cinta aisladora Super 33 o superior
-
Cable de calibre 16 a 18 (1.5 a 0.75 mm2) para extender las conexiones, en caso de ser necesario
-
Sujetacables
-
Aplicación Instalador del hardware de Reveal: Descargue la aplicación desde:
-
Google Play Instalador del hardware de Reveal para Android o
-
App Store Instalador del hardware de Reveal para iOS.
-
-

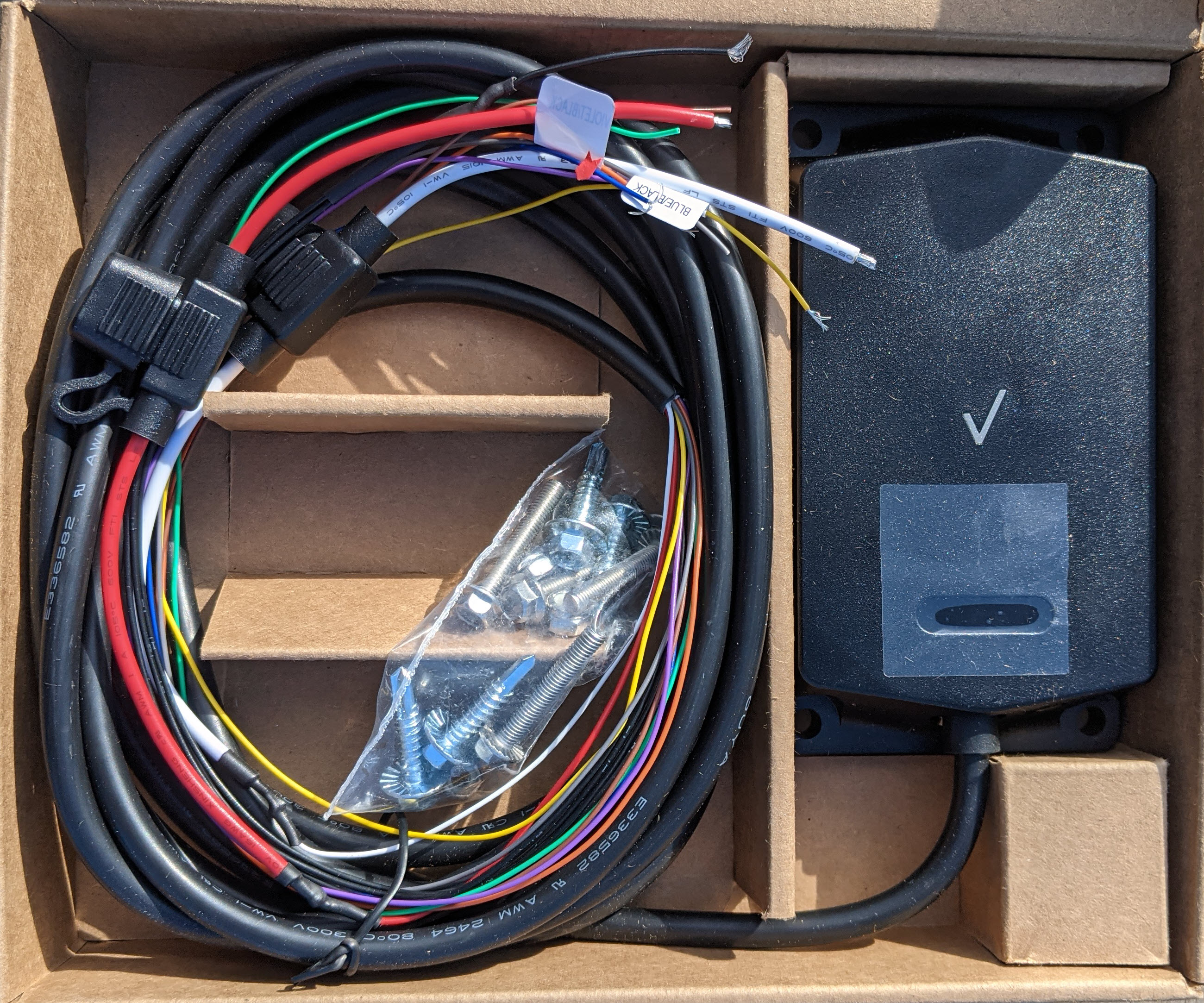

Dispositivo EAT con arnés adjunto de 15 pies (4.5 m)
-
4 tornillos autoperforantes para metal: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estándar, tamaño número 12, 1 pulgada (25 mm) de largo
-
4 pernos: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estriados, rosca 10-32, 1¼ pulgada (32 mm) de largo, ancho del tornillo de 0.19 pulgadas (5 mm)
-
4 tuercas de seguridad de cabeza de 3/8 pulgadas (9.5 mm)
-
4 arandelas planas
Aviso
Siempre obtenga permiso antes de perforar y asegúrese de no dañar ningún equipo adyacente o estructuras ROPS certificadas por OSHA. Consulte el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.
Según el lugar en que se realice el montaje del dispositivo, deberá usar los tornillos o pernos proporcionados con tuercas de seguridad o arandelas. Si usa tornillos o pernos, se recomienda perforar previamente los orificios para facilitar la tarea. Según la aplicación, también se pueden usar precintos o cinta VHB para montar el dispositivo.
-
Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo pueda fijarse con precintos o cinta VHB.
-
Utilice al menos dos bandas de 1 pulgada (25 mm) de ancho de cinta VHB colocadas a lo largo de los bordes del lado más largo del rastreador de activos.
-
-

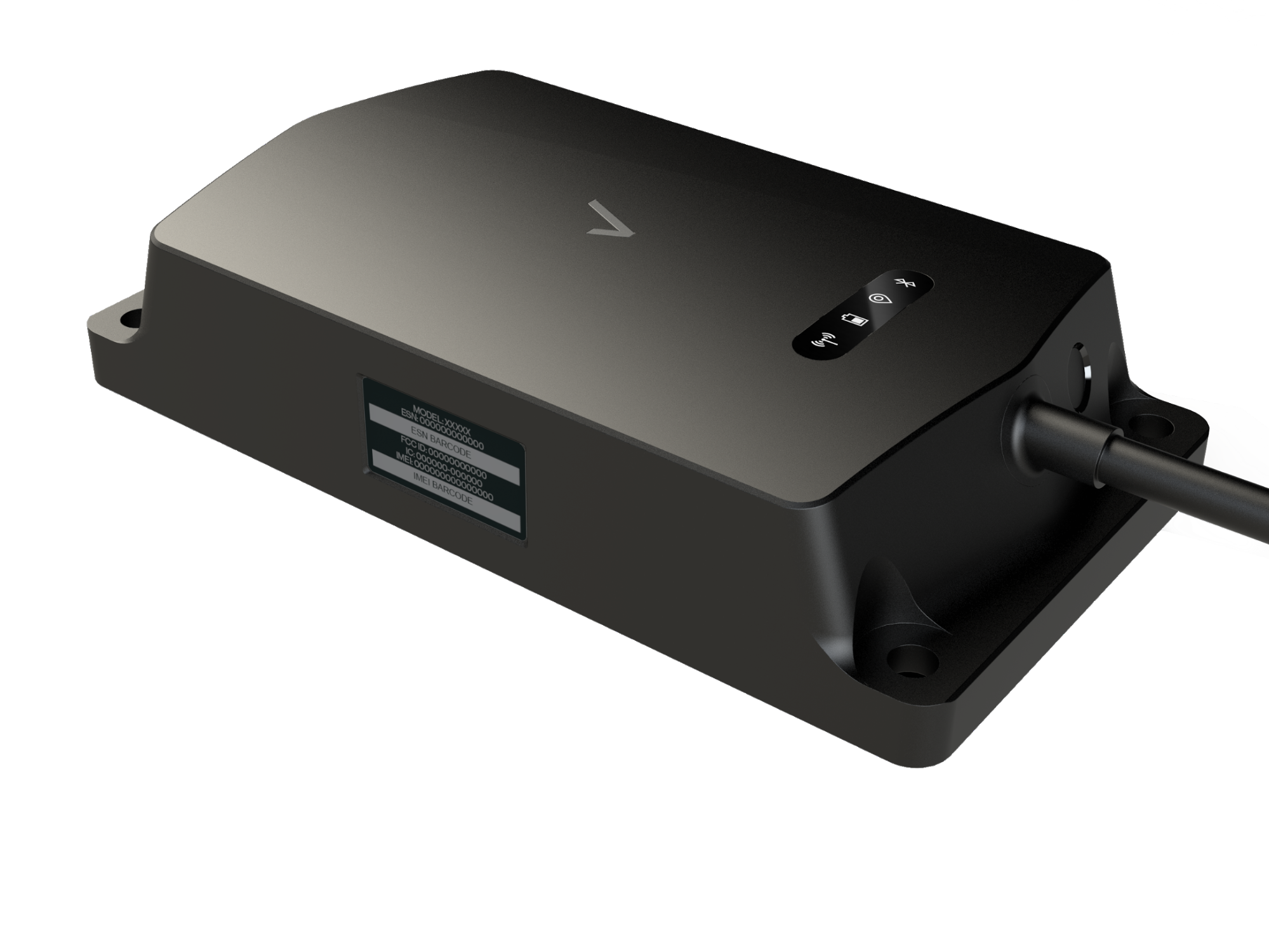

Orificios de montaje (uno en cada esquina) (1)
-
Etiqueta del dispositivo con número de serie (SN) y número de identidad internacional de equipo móvil (IMEI) (2)
-
Indicadores de estado con luces LED para batería, red y GPS (3)
-
El botón Estado activa el dispositivo, inicia la prueba de estado y envía un informe (4)
-
Arnés de 15 pies (4.5 m) (5)
Nota
El número de serie (SN) y el número de IMEI del dispositivo también figuran en la etiqueta de la caja.
Nota
Cuando se presione el botón Estado, no se apagará el dispositivo.
Registre el número de serie (SN) del dispositivo. Lo necesitará más adelante para confirmar que el dispositivo está conectado a Reveal.
Nota
El número de serie del dispositivo se encuentra en su etiqueta (vea el Paso 3 anterior).
Nota
Si utiliza la aplicación Instalador del hardware de Reveal, esta le indicará que escanee la etiqueta. Tanto la etiqueta del dispositivo como la de la caja son escaneables.
En la aplicación Instalador del hardware de Reveal, si realiza los pasos de instalación, se le indicará que presione el botón de estado del dispositivo antes de realizar el montaje. Haciéndolo se activará y se probará el dispositivo.
-
Sostenga el dispositivo en la ubicación de montaje.
-
Presione firmemente el botón Estado durante 1 a 3 segundos para activar el dispositivo.*
-
Evite presionar el botón de estado durante demasiado tiempo, ya que esto puede activar el modo de emparejamiento con Bluetooth del dispositivo. Actualmente, las funciones de Bluetooth no son compatibles con el dispositivo. Si activa el modo de emparejamiento con Bluetooth del dispositivo, espere unos 30 segundos hasta que el LED de Bluetooth deje de parpadear y luego presione el botón de estado durante 1 a 3 segundos para reiniciar las comprobaciones de red.
-
-
Pulse de nuevo el botón de estado para iniciar la comprobación de estado.
-
Compruebe las luces LED de estado. (Consulte la tabla LED de estado en la sección a continuación).
Si el HW Rev de su rastreador es “A.1.1” o inferior en la etiqueta del dispositivo, debe aplicar más fuerza al presionar el botón de estado.
Para activar el dispositivo, en lugar de usar solo el dedo, use un bolígrafo con tapa en ángulo para presionar el borde inferior del botón durante 1 a 3 segundos.
Cuando encienda el dispositivo por primera vez, es posible que necesite presionar dos veces. La primera vez que presione activará el dispositivo y la segunda iniciará la verificación del estado de la red.
El dispositivo ejecuta una prueba de estado para la batería, la red y el GPS cada vez que se presiona el botón Estado. Los resultados de la prueba de estado se muestran en las LED de estado, conforme se describe a continuación. Las luces LED permanecen encendidas durante un breve período. No obstante, para reiterar la prueba, debe volver a presionarse el botón Estado. Esto resulta útil para determinar cuál es el mejor lugar del activo para montar el dispositivo.
|
Ícono |
Nombre |
Estado |
|---|---|---|
|
|
Batería |
|
|
|
Red |
|
|
|
GPS |
|
|
|
Bluetooth |
|
Aviso
No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de utilizar equipos de seguridad y cumplir con los procedimientos de seguridad correspondientes.
El lugar en el que se monta el dispositivo depende en parte del tipo de activo.
Atención
Se requieren conexiones de red y GPS en el lugar de montaje.
-
Sostenga el dispositivo donde planee realizar el montaje.
-
Pruebe la red y el GPS presionando el botón de estado del dispositivo y lea las luces LED de estado.
-
Si las luces LED no indican la conexión correcta a la red ni la reparación de la ubicación del GPS, elija otra ubicación y vuelva a probar hasta que la conexión de red y la reparación del GPS se realicen correctamente.
-
Asegúrese de que el activo en sí no esté ubicado en un sitio en que puedan verse reducidas las señales de red o GPS durante la instalación, por ejemplo, debajo de un cobertizo de metal.
-
Mantenga el dispositivo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a residuos de la carretera o al rocío de agua de alta presión. Asimismo, no monte el dispositivo cerca de maquinarias que emitan calor.
-
No recomendamos realizar el montaje del dispositivo con el frente hacia abajo, debajo del activo, ya que las reverberaciones de la tierra pueden afectar la precisión de los informes.
Estas son las ubicaciones posibles:
-
Extremo de la lengua del tráiler
-
Barandas
-
Barandas laterales
-
Protección frontal
Nota
El dispositivo se monta en un paso posterior.
Si el dispositivo EAT está instalado a través de una conexión de 2 cables, cambie a una configuración de 2 cables de la siguiente manera:
-
Obtenga el número de serie del dispositivo (consulte el Paso 4: Registrar el número de serie del dispositivo).
-
Comuníquese con la línea de Atención al cliente para técnicos y proporcione el número de serie del dispositivo.
-
Solicite establecer el dispositivo en una configuración de 2 cables.
En este momento, los ajustes de 2 o 3 cables de un dispositivo EAT solo se pueden configurar llamando a Atención al cliente para técnicos.
Al momento de utilizar la aplicación Instalador del hardware de Reveal antes de montar el dispositivo en el activo podrá realizar lo siguiente:
-
Seleccionar la orden de trabajo y, luego, escanear el código de barras del dispositivo o introducir el ESN del dispositivo.
-
Seleccione Dispositivos múltiples de activos PWRD de la lista. (Cabe destacar que esta selección rige para todos los rastreadores de activos, tanto con suministro de energía como no).
-

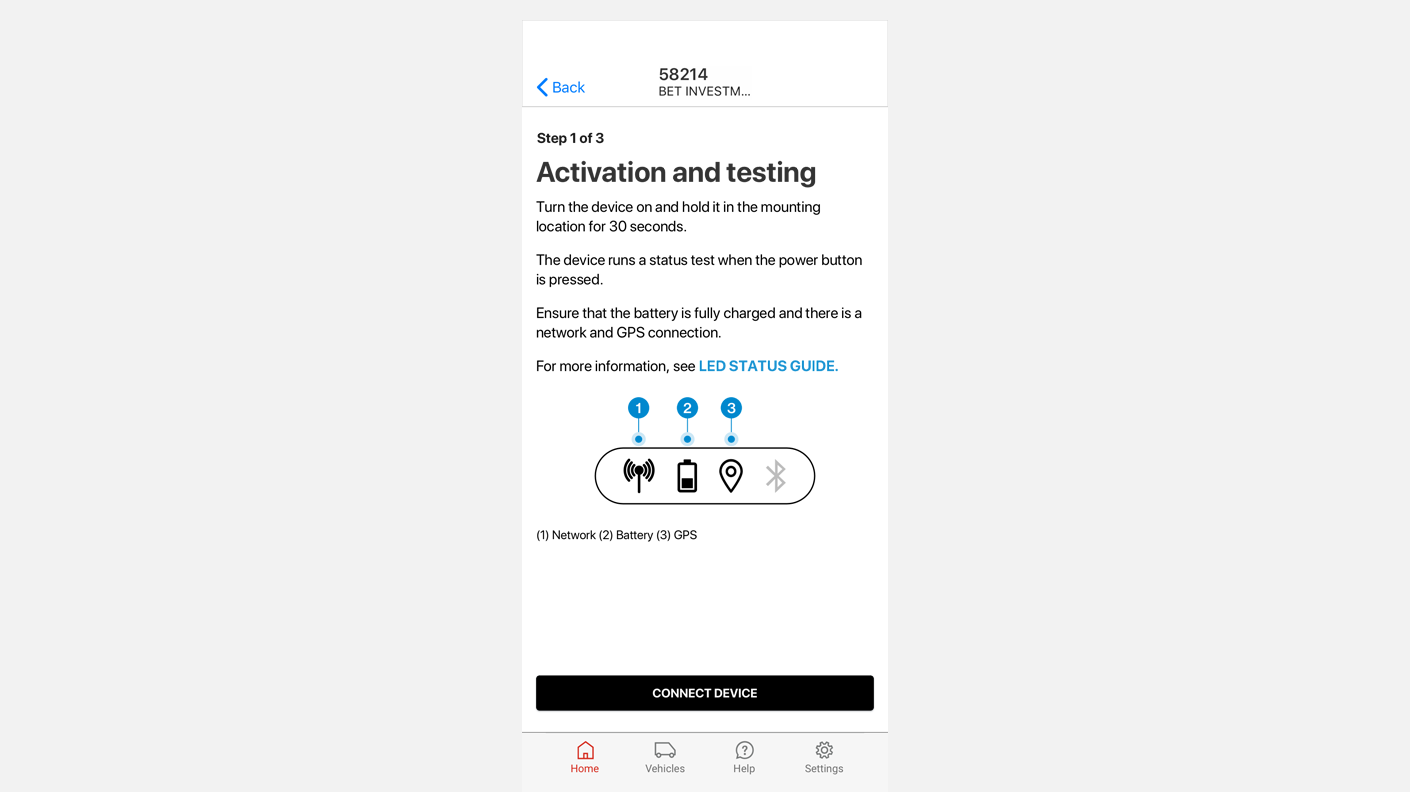

Pruebe el dispositivo para detectar la conectividad de la red y para reparar la ubicación del GPS. (Consulte el Paso 5: Activar y probar el dispositivo y la sección LED de estado).
-

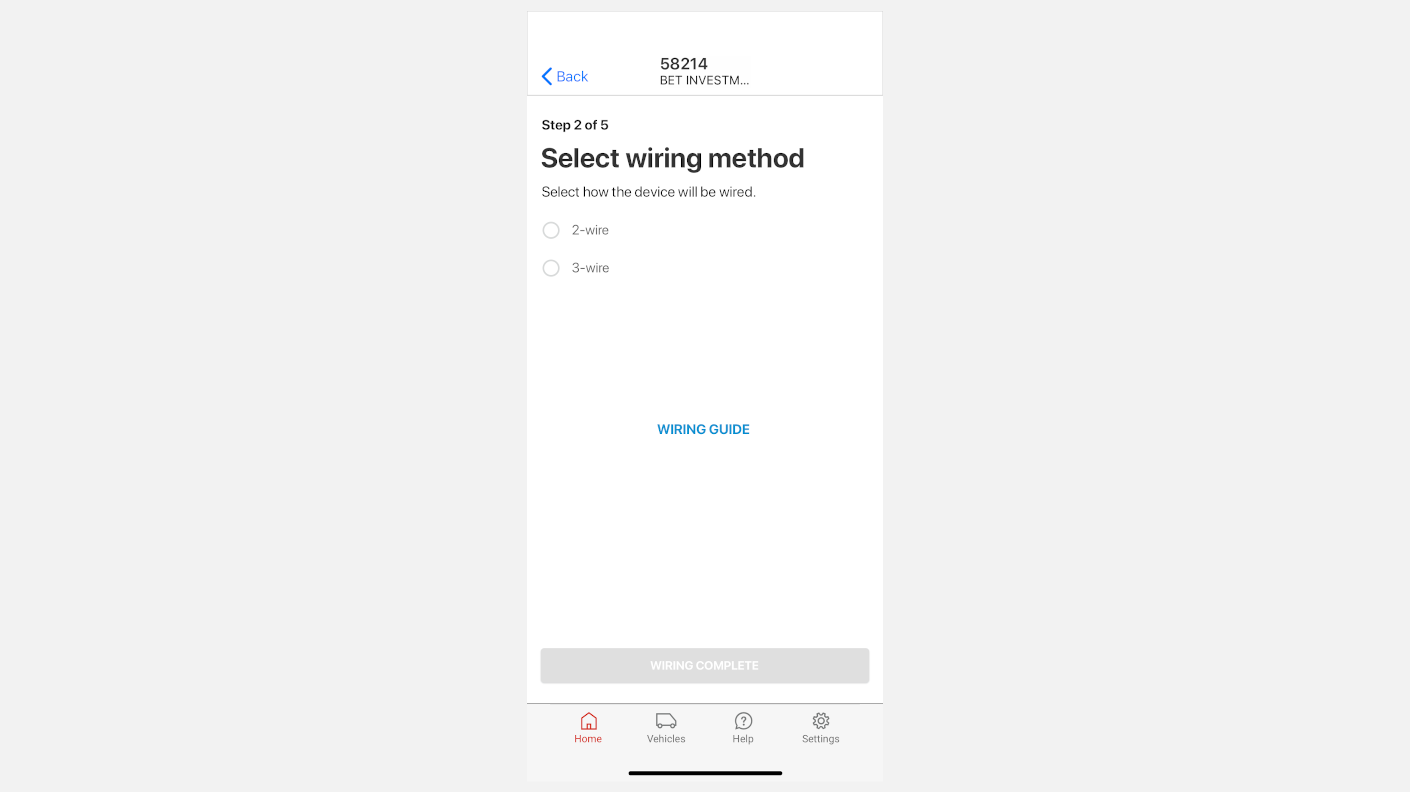

Seleccione el método de cableado (2 o 3 cables). (Consulte Cablear el dispositivo).
-
Introduzca la información del activo.
-

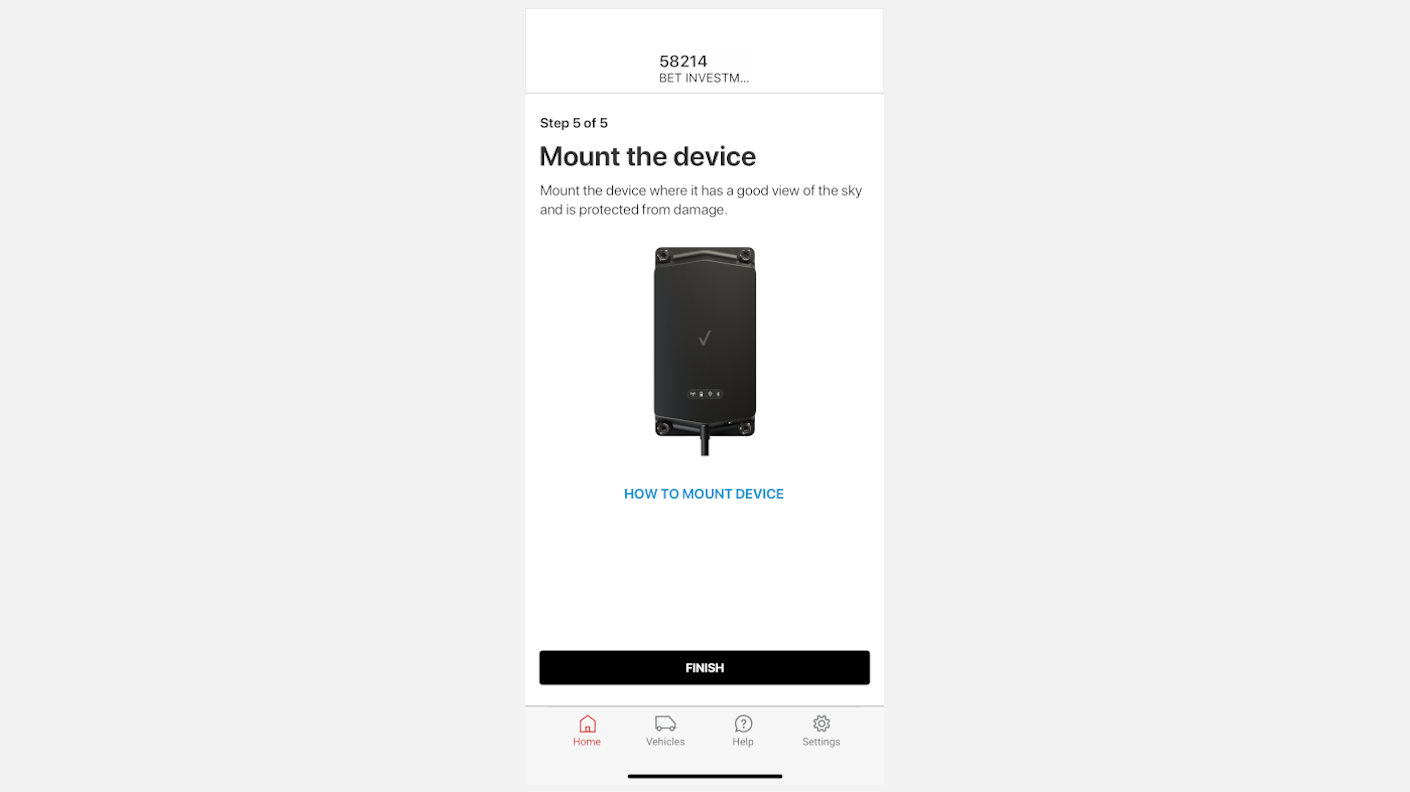

Conecte los cables y monte el dispositivo en el activo (vea el Paso 9: Montar el dispositivo Luego de realizar el cableado y antes del montaje, presione el botón de estado nuevamente para confirmar que las luces LED de Red y GPS se enciendan cuando el dispositivo esté conectado.
-
Complete la configuración y activación del dispositivo.
Nota
En este momento, la configuración del dispositivo EAT (2 o 3 cables) solo se pueden configurar llamando a Atención al cliente para técnicos.
En este paso:
-
Conectar a la fuente de energía utilizando el método de dos cables
-
Conectar a la fuente de energía utilizando el método de tres cables
-
Conectar con los sensores digitales de entrada/salida
El dispositivo EAT es alimentado por el activo en el que está instalando el dispositivo. Puede conectarse a la fuente de energía del activo mediante una conexión de 2 o 3 cables. La aplicación Instalador del hardware de Reveal le pedirá que seleccione un tipo de instalación.
-
El método de 2 cables generalmente se usa en tráilers.
-
El método de 3 cables en el que el tercer cable está conectado al arranque se usa normalmente en activos de equipo pesado (hierro amarillo), como retroexcavadoras y topadoras.
El dispositivo EAT es capaz de detectar transiciones de voltaje de al menos 6 voltios en sistemas de 12/24 voltios y requiere una corriente de 3 mA cuando el voltaje está presente en la fase de encendido. La señal para monitorear debe tener dos estados de voltaje. Uno sin voltaje (es decir, cero voltios cuando va a tierra) y otro dentro del rango de 6 a 24 voltios.
Nota
Es importante probar la señal de voltaje para asegurarse de que proporciona continuamente el voltaje y la corriente necesarios cuando está en la posición de encendido o activa.
El dispositivo utiliza un método de configuración de cable de activación/cable de referencia para cada entrada del sensor. Por lo tanto, cada entrada del sensor requiere que ambos cables estén conectados para completar cada una.
Cómo cablear las entradas del sensor
Use los métodos a continuación para las conexiones según el color del cable de activación y el cable de referencia. Si necesita monitorear 2 sensores y ambos tienen la misma polaridad, simplemente cablee ambas entradas de forma idéntica.
En el caso de los activadores positivos del sensor, utilice el cable de entrada de color sólido para el activador positivo. Utilice el cable de entrada rayado como cable de referencia/a tierra de entrada.
En el caso de los activadores negativos del sensor, utilice el cable de entrada rayado para el activador negativo. Utilice el cable de entrada de color sólido para el cable de referencia/voltaje de referencia +VCC.
El dispositivo EAT cuenta con un arnés de E/S y un cable de alimentación largo de 15.4 pies (4.7 m) que termina con estos cables codificados por color con extremos descubiertos:
|
Color |
Función |
Medidor de cables [AWG (mm2)] |
|---|---|---|
|
Rojo |
Batería VDC (fuente de alimentación) |
22 AWG |
|
Blanco |
Arranque |
26 AWG |
|
Negro |
Tierra |
22 AWG |
|
Utilice ambos cables |
Cables de entrada del sensor (deben instalarse por pares) |
|
|
Violeta |
Entrada digital 1: Alta (activador [+]) |
26 AWG |
|
Violeta/Negro |
Entrada digital 1: Baja (activador [-]) |
26 AWG |
|
Utilice ambos cables |
Cables de entrada del sensor (deben instalarse por pares) |
|
|
Azul |
Entrada digital 2: Alta (activador [+]) |
26 AWG |
|
Azul/Negro |
Entrada digital 2: Baja (activador [-]) |
26 AWG |
|
Marrón |
Entrada digital 1: Alta (salida [+]) |
26 AWG |
|
Verde |
Entrada digital 1: Baja (salida [-]) |
26 AWG |
|
Gris |
E/S de un cable (no se utiliza)* |
26 AWG |
-
La E/S de un cable no está disponible en este momento, pero está prevista para una fase posterior.
-
El cable a tierra, en realidad, está conformado por tres cables a tierra unidos en el extremo expuesto, lo que le confiere el aspecto de un solo cable.
No separe los cables a tierra ni intente utilizarlos como cables a tierra individuales.
El arnés del dispositivo incluye dos portafusibles resistentes a las condiciones climáticas. Cada uno de ellos contiene un fusible reemplazable de mini-hoja 3A. Por lo tanto, no es necesario empalmar los fusibles durante la instalación. De ser necesario, pueden comprarse fusibles de reemplazo en cualquier tienda de repuestos para automóvil. Los fusibles están ubicados en el cable de alimentación de VCC rojo y en el cable de arranque blanco del dispositivo.
-
Conecte el cable rojo del dispositivo a la fuente de alimentación permanente de +12/24 V del activo.
-
Utilice un terminal de aro para conectar el cable a tierra negro del dispositivo con el terminal de batería negativo del activo o un tornillo autorroscante y un terminal de aro para conectar el cable a tierra negro del dispositivo con la conexión a tierra del chasis.
-
Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
Atención
No corte el arnés para reducirlo, a menos que así lo solicite el cliente. Al cortar el arnés, se limita la capacidad de uso del dispositivo en caso de transferirlo a otro activo en el futuro y hace que los errores de cableado sean más probables.
Instalación con 2 cables para semi-tráiler con montaje en nariz utilizando un conector de 7 vías
-
Retire la placa de montaje del conector de 7 clavijas.
-
Monte la unidad en el tráiler con las herramientas proporcionadas.
-
Utilice un orificio pasante existente, o bien, si no se encuentra disponible, realice un nuevo orificio pasante en la superficie del tráiler. Si se trata de un nuevo orificio, jale del arnés a través de una arandela.
-
Empuje el arnés hacia abajo por la cara interior de la pared del tráiler hacia el conector de 7 vías.
-
En caso de que sea necesario que el arnés pase por completo, retire los enlaces de fusibles preinstalados del arnés del dispositivo.
-
Realice un lazo de goteo en el arnés para evitar que la condensación llegue a las conexiones eléctricas.
-
Si se utiliza una arandela, introdúzcala por el agujero pasante. Aplique una capa de silicona alrededor de la arandela para sellar el paso.
-
-
Jale del arnés de cableado en el conector de 7 vías.
-
Vuelva a colocar los enlaces de fusibles utilizando los conectores reductores termocontraíbles. Compruebe que haya un fusible de 3-5 amperes.
-
Separe los cables negro y rojo del arnés.
-
Encinte los cables del arnés que no se utilizan en el recubrimiento del arnés (no corte a medida).
-
-
Conecte el cable a tierra negro del dispositivo al cable blanco/clavija superior del tráiler en el tapón del tráiler de 7 vías con el terminal de aro termocontraíble, o bien, aplique el método de introducir y envolver.
-
Conecte el cable de alimentación de VCC rojo del dispositivo al cable “auxiliar” azul/clavija central del tráiler en el tapón de cables del tráiler de 7 vías con el método de introducir y envolver de terminales de aro termocontraíbles.
Atención
No conecte el cable de alimentación rojo al marcador o las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.
Diagrama del conector de 7 clavijas para semitráilers
Este diagrama del conector de 7 clavijas del semitráiler cumple la norma SAE J560 y, en él, se muestran los colores típicos del cableado y la disposición de las clavijas.
Aviso
El cable rojo del EAT debe estar conectado a la potencia positiva de la batería mediante el circuito AUX/ABS del semitráiler, que tiene el código de color azul según las especificaciones de J560 y corresponde a la clavija 7 en el centro cuando está orientado hacia el conector de 7 clavijas.
-
Recubra las conexiones de terminales de aro recientemente instaladas con grasa dieléctrica o espray anticorrosión protector de terminales, según sea necesario, y utilice un bucle de cables para proteger las partes expuestas de los cables que no estén protegidas por el aislante del arnés de cables del dispositivo.
-
Vuelva a montar la placa de cubierta de 7 clavijas.
Consulte los colores de cableado típicos y el diseño de clavijas arriba.
Conecte el cable de alimentación rojo del dispositivo al cable auxiliar azul del tráiler.
Conecte el cable a tierra negro del dispositivo al cable a tierra blanco del tráiler.
Atención
No conecte el cable de alimentación rojo al marcador o las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.
-
Conecte el cable rojo de VCC a la fuente de alimentación permanente de batería de +12/24 VCC del activo. Si la instalación se hace en un semitráiler, use el cable AUX/ABS (ubicado en la clavija 7) para obtener alimentación.
-
Conecte el cable a tierra negro del dispositivo al terminal de batería negativo del activo. Si esto no resulta práctico, conecte a la tierra del chasis en el activo utilizando un terminal de aro y un tornillo autoperforante o un perno de fábrica.
-
Conecte el cable blando de arranque del dispositivo al arranque/fuente de alimentación conectada de +12/24 VCC del activo. La fuente de alimentación del activo variará según el tipo de activo. Podría estar ubicada en el interruptor de arranque del activo o en la caja de fusibles del activo.
-
Enrolle y amarre con firmeza el excedente del arnés del dispositivo.
Atención
No corte el arnés para reducirlo, a menos que así lo solicite el cliente. Si corta el arnés, limita la capacidad de uso del dispositivo en caso de transferirlo a otro activo en el futuro y hace que los errores de cableado sean más probables.
Instalación con 3 cables para tráilers de productos refrigerados
La mayoría de los tráilers requiere una instalación con 2 cables, pero los tráilers de productos refrigerados suelen requerir una instalación con 3 cables. Además de los tres cables principales, debería utilizarse un cable de entrada digital para permitir la supervisión de las horas de motor del transporte de productos refrigerados a través de su circuito de arranque.
Aviso
No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de cumplir con los procedimientos de seguridad correspondientes.
Nota
Antes de perforar, preste siempre atención para asegurar que no se dañen equipos adyacentes ni las estructuras ROPS.
-
Asegúrese de que el activo se encuentre en un lugar con una buena señal de GPS y red. Evite los lugares con mala señal (por ejemplo, dentro de edificios o debajo de cobertizos metálicos).
-
Coloque el dispositivo en el lugar donde vaya a montarlo, actívelo y pruébelo como se indica a continuación.
-
Presione el botón Estado del dispositivo para activar el dispositivo.
-
Pulse el botón Estado por segunda vez para iniciar las comprobaciones del estado del dispositivo.
Una luz LED fija de red celular indica una conexión de red exitosa.
Una luz LED de GPS que parpadea lentamente indica que el dispositivo está buscando una señal de GPS (no indica un bloqueo de señal de GPS exitoso).
-
-
Sujetando firmemente el dispositivo en el lugar donde se va a montar, marque con cuidado las posiciones de los cuatro orificios de montaje.
-
Cuando esté satisfecho con la ubicación de montaje, taladre los orificios de montaje.
Nota
La perforación previa de los orificios de montaje facilita la inserción de los tornillos de montaje.
-
Sujete el dispositivo al activo con los tornillos o pernos proporcionados.
Atención
No utilice remaches ni tornillos avellanados para fijar el dispositivo. No apriete demasiado los tornillos o los pernos. (Esto podría rajar o romper el plástico que rodea los orificios de montaje).
Consulte los consejos para la orientación y el montaje del EAT a fin de ver ejemplos de otras ubicaciones de instalación en semitráilers, plataformas y tráilers de plataforma baja y los detalles de la guía de orientación sobre el montaje de preferencia de Verizon Connect.
Atención
La forma en que realice el montaje del dispositivo o su orientación pueden afectar su rendimiento.
El montaje del dispositivo debajo de tarimas y dentro de tráilers y contenedores metálicos cerrados puede limitar la detección de señal y la transmisión de datos. No recomendamos realizar el montaje del dispositivo orientado hacia abajo por debajo de un activo, ya que hacerlo puede afectar la precisión de los informes.
Aunque el EAT cuenta con calificación IP67, se sigue recomendando no exponerlo al rocío de agua a alta presión. También debe evitar las fuentes de calor elevado (+180 °F/82 °C), las piezas movibles y las áreas que lo expondrán a daños por residuos.
Al montar el dispositivo verticalmente en una superficie perpendicular, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.
Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.
Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.
