Guía de instalación: Dispositivo de datos del vehículo con un cable prolongador

• Descripción general de la instalación
• Prepararse para la instalación
• Usar Spotlight para instalar y configurar un dispositivo
• Instalar enchufando directamente en el puerto OBD-II
• Instalar con un cable prolongador
• Instalar con un cable Y
• Comprobar la instalación

En esta guía, se explica cómo instalar un Dispositivo de datos del vehículo con un cable prolongador.

Tiempo requerido: 10 a 20 minutos

El motor debe estar APAGADO al instalar el Dispositivo de datos del vehículo.
Una vez instalado el dispositivo, espere 10 minutos antes de iniciar el vehículo.

El cable prolongador le permite montar el dispositivo lejos del puerto OBD-II.

Si va a instalar una cámara orientada a la carretera en el mismo vehículo, puede usar el cable prolongador con el conector de transferencia del OBD-II del kit de la cámara para que el puerto de diagnóstico del OBD-II siga estando disponible.

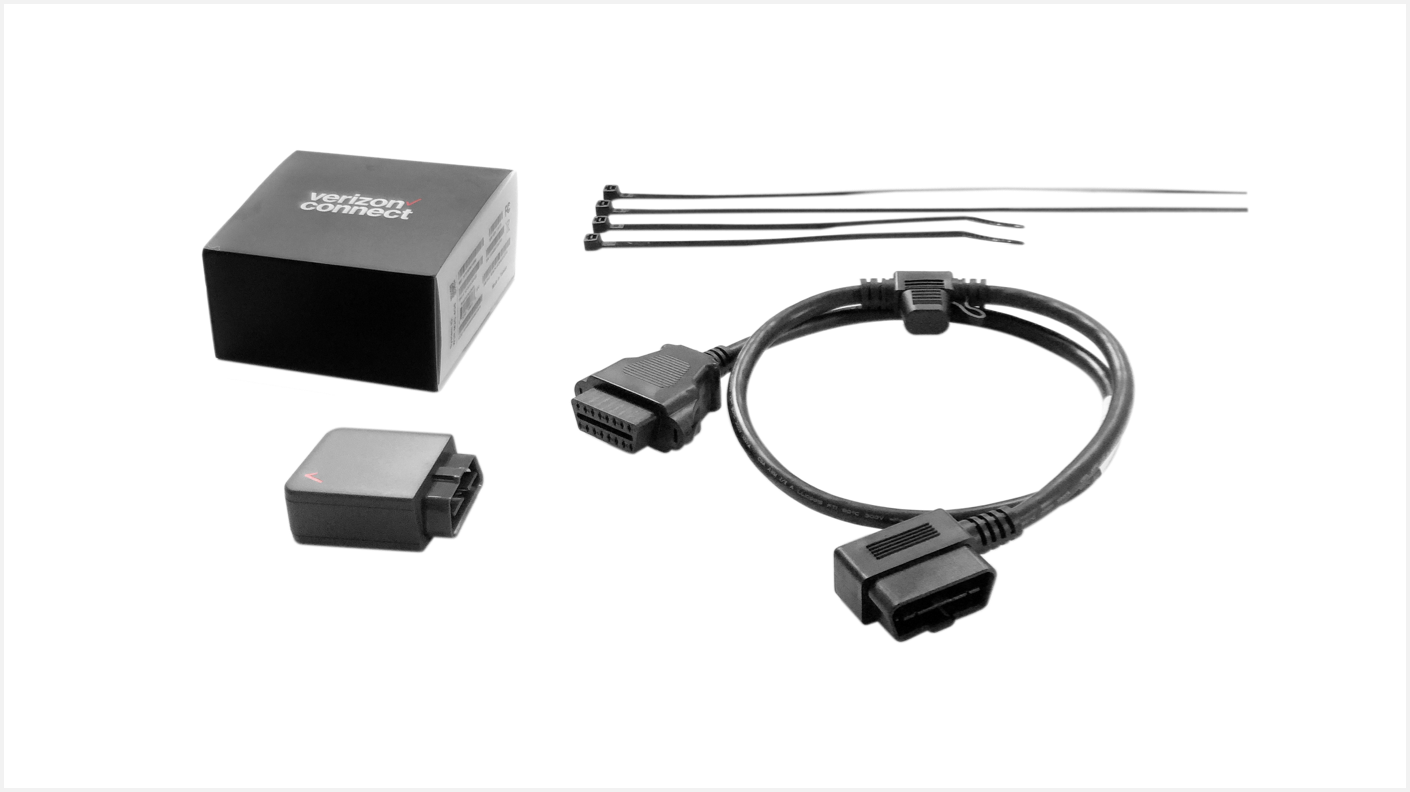

Paso 1. Verificar el contenido de la caja

• Dispositivo de datos del vehículo (VDD)
• Cable prolongador de OBD-II de 31 pulgadas (79 cm)
• 2 precintos de 8 pulgadas (20 cm)
• 2 precintos de 14 pulgadas (36 cm)

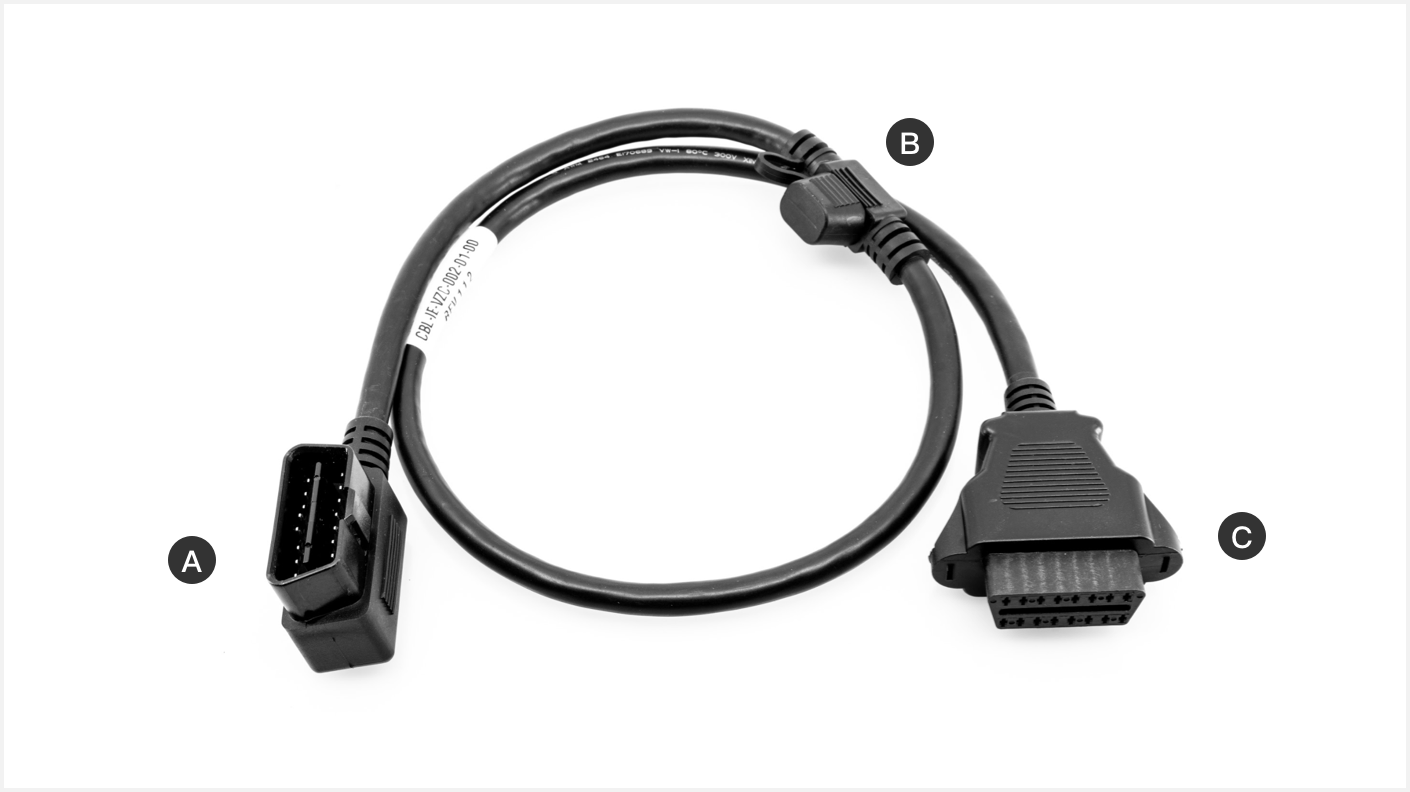

Paso 2: Identificar las partes del cable prolongador

El cable está compuesto por las siguientes partes:

• • (A) Conector que se enchufa al puerto OBD-II del vehículo.
  • (B) Caja de fusibles con fusible reemplazable.
  • (C) Conector del dispositivo para el VDD.

Paso 3. Registrar el dispositivo y la información del vehículo

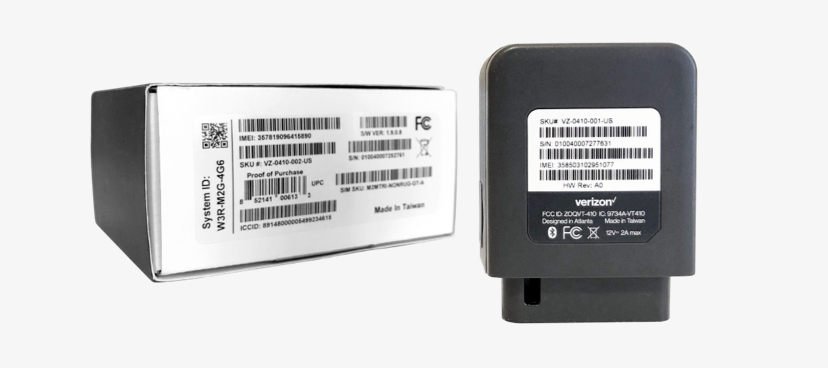

Registre el IMEI del dispositivo y el vehículo en el que se instala antes de continuar. Lo necesitará más adelante para comprobar la instalación.

El IMEI se encuentra al dorso del dispositivo o en la caja.

4. Ubicar el puerto OBD-II

1. Mueva el vehículo a un área con buena cobertura de red.

2. Asegúrese de que su vehículo esté apagado.

3. Busque el puerto OBD-II de su vehículo.
   El puerto suele estar ubicado debajo del tablero de mandos o por debajo de la columna de dirección del volante. Si no se encuentra debajo de la columna de dirección del volante, busque el puerto en las áreas que se indican en las imágenes.
   Para obtener ayuda para localizar el puerto OBD-II, lea Buscar el puerto OBD-II.

Paso 5. Enchufar el cable en el puerto OBD-II del vehículo

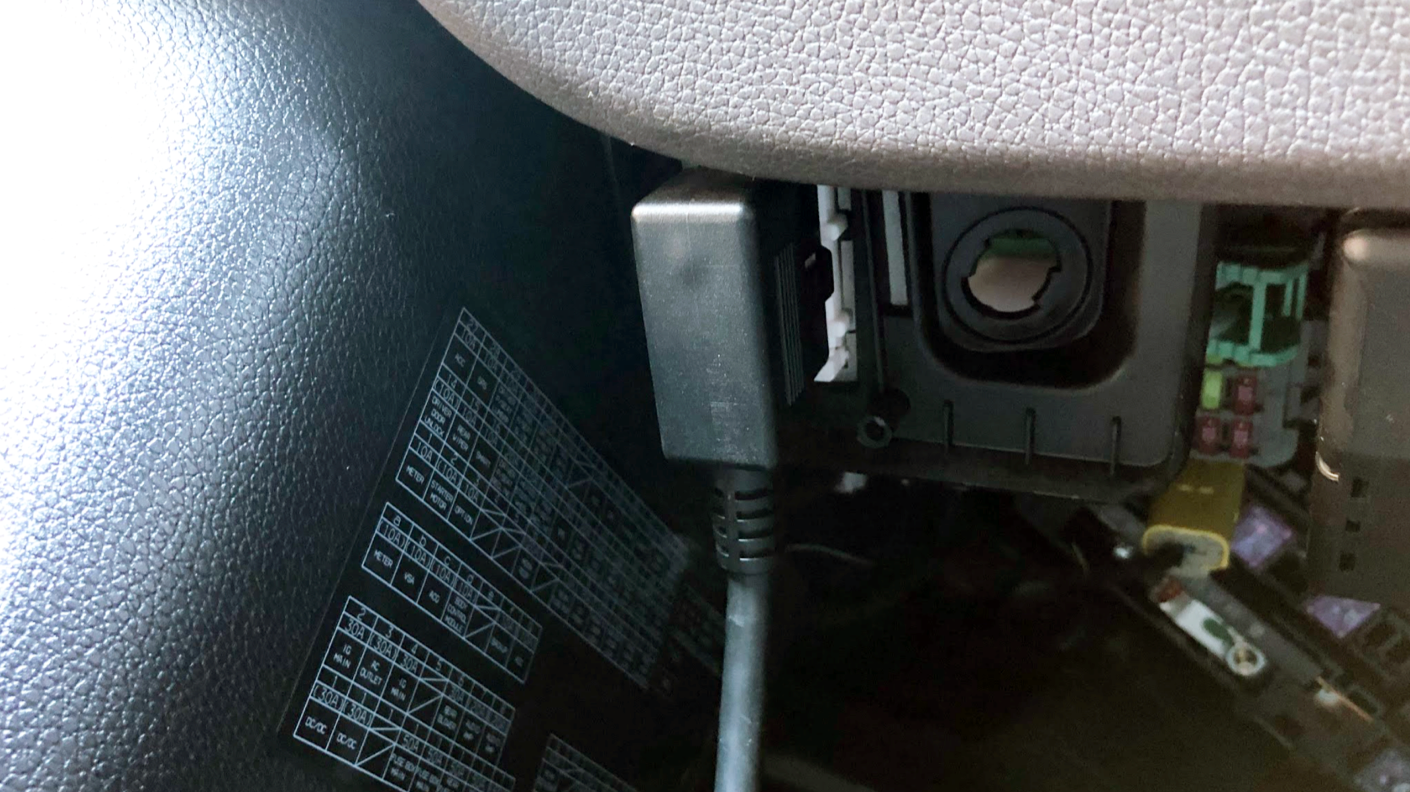

1. Enchufe el conector A en el puerto OBD-II del vehículo.
   Tenga cuidado al retirar el panel del tablero. Si se lo retira de manera incorrecta, podrían ocasionarse daños. Si no sabe cómo retirar estos paneles, consulte con alguien que tenga experiencia.

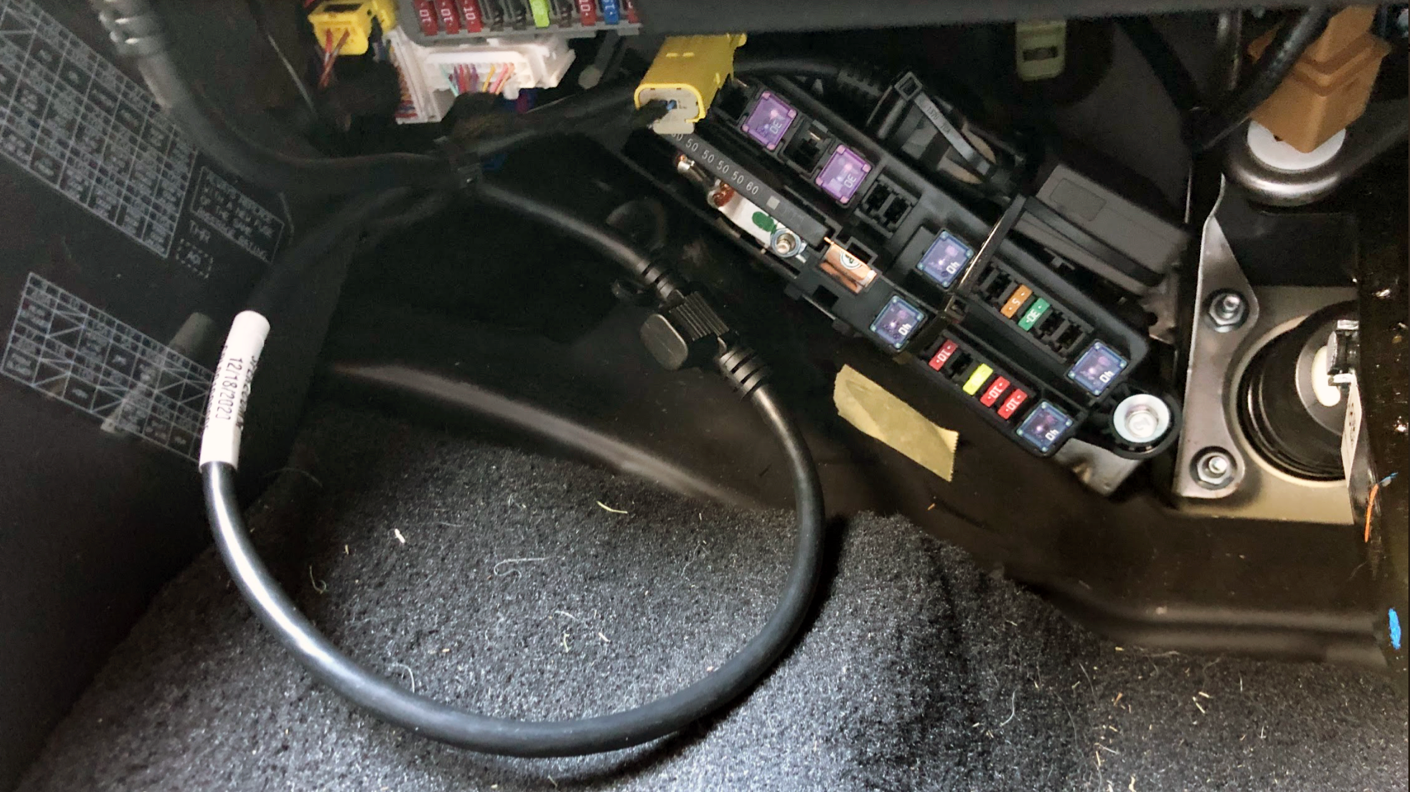

2. Direccione el cable por debajo del tablero hasta el lugar en el que quiere colocar el dispositivo.

Paso 6. Conectar el conector de transferencia del OBD-II (opcional)

1. Si va a instalar una cámara orientada a la carretera con el cable prolongador luego del Dispositivo de datos del vehículo, conecte el conector de transferencia del OBD-II del kit de la cámara al conector del dispositivo del cable (C).

Paso 7. Enchufar el Dispositivo de datos del vehículo en el cable

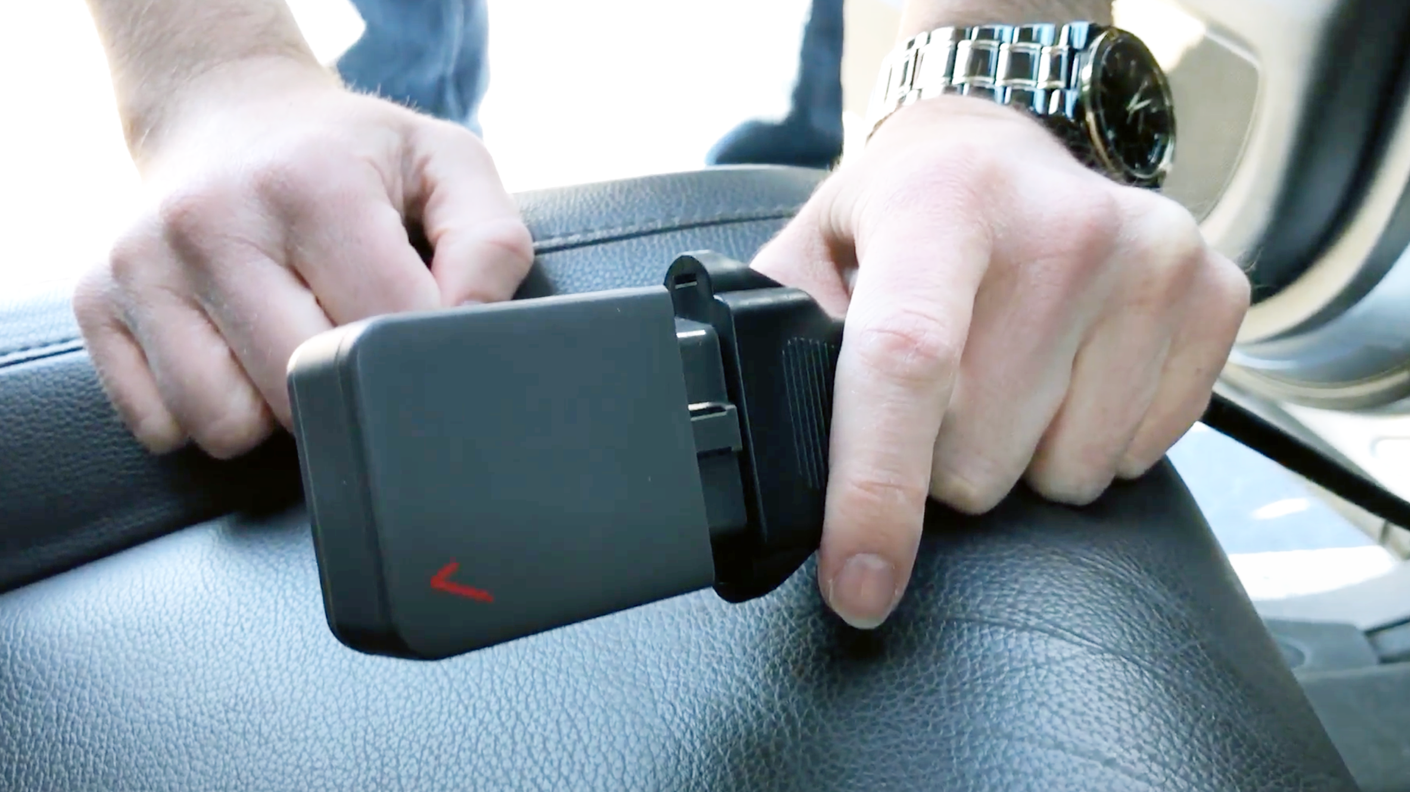

1. Con el motor apagado, enchufe el Dispositivo de datos del vehículo en el conector del dispositivo del cable (C) o el conector de transferencia del OBD-II si está instalando una cámara orientada a la carretera.

2. Espere hasta oír un pitido. Un solo pitido indica que su dispositivo está conectado correctamente y recibe energía.
   ¿No escuchó el pitido?

Paso 8. Montar y sujetar el Dispositivo de datos del vehículo

Antes de montar y sujetar el dispositivo:

• No monte el dispositivo directamente debajo de superficies metálicas, ya que pueden bloquear la señal de red y de GPS.
• No monte el dispositivo cerca de fuentes de calor, como ventilaciones o ductos de calefacción. Esto puede dañar el dispositivo y derretir el cable.
• Sujete el dispositivo con firmeza para evitar que se mueva. Si el dispositivo no está bien sujeto, se afectará la precisión de los incidentes de conducción violenta.
• Debe enrollar y asegurar el cable para que no interfiera en la visión del conductor.

Si va a instalar una cámara con el cable prolongador, espere hasta haber completado la instalación de la cámara para montar el Dispositivo de datos del vehículo.

Para montar y sujetar el dispositivo:

1. Busque una ubicación de montaje estable debajo del tablero de mandos, como un conjunto de cables o un soporte.



2. Sujete el dispositivo al vehículo con precintos.

3. Acomode el cable y asegúrelo con precintos.
4. Compruebe que todo esté bien sujeto y corte el exceso de longitud de los precintos, si es necesario.
   ESPERE 10 MINUTOS ANTES DE ENCENDER EL MOTOR. Así, le da tiempo al Dispositivo de datos del vehículo para descargar las actualizaciones más recientes.

Pasos siguientes

• En la aplicación Spotlight, ingrese la información del vehículo y conéctese a Reveal.
• ¿Todavía no usa la aplicación Spotlight? Verificar su instalación en Reveal
• Tras verificar que el dispositivo esté instalado en Spotlight o Reveal, puede instalar una cámara orientada a la carretera.
