Guía de instalación: CalAmp TTU 720 y CalAmp TTU 730 en Reveal

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

Nivel de habilidad: Básico

Para esta instalación, se requiere experiencia técnica mínima.


Tiempo estimado de instalación: de 10 a 20 minutos

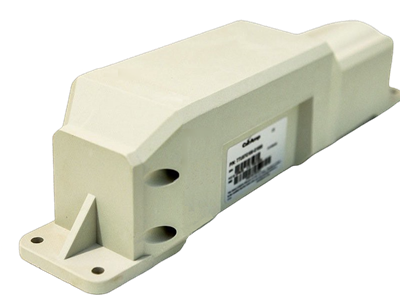

En este artículo, se describe cómo instalar rastreadores de activos no encendidos de CalAmp 720 y CalAmp 730.

Incluye los siguientes temas:

Prepararse para la instalación

Antes de instalar el dispositivo, hay algunos puntos que debe tener en cuenta para garantizar un proceso de instalación sin inconvenientes.

Verificar el contenido de la caja

Debería recibir lo siguiente:

  • CalAmp 720 O CalAmp 730

  • 4 tornillos

  • 4 arandelas planas

  • 4 tuercas autorroscantes

  • Imán de activación

Preparar la flota

Recomendamos instalar el dispositivo al aire libre, en un área con buena cobertura de red.

Reúna las herramientas y los suministros necesarios

Según el tipo de activo, es posible que necesite algunas de las siguientes herramientas:

  • Taladro inalámbrico

  • Broca de 3/16"

  • Llave fija de 3/8"

  • Llave de tubo de 5/16" - Unidad de 1/4"

  • Unidad de trinquete de 1/4"

  • Punzón

  • Pintura en aerosol anticorrosiva (color negro o de imprimación)

Instalación del dispositivo

1. Elegir dónde montar el dispositivo

El dispositivo debe montarse:

  • En un área que no contenga piezas movibles.

  • Con una vista despejada del cielo.

  • En un sitio que no esté expuesto al rocío del agua o a residuos de las calles.

  • No debería colocarse directamente debajo de partes metálicas.

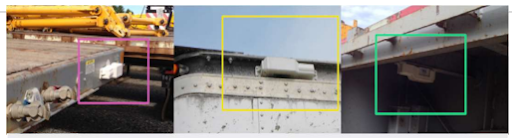

Entre las ubicaciones frecuentes, pueden mencionarse:

  • Extremo de la lengua del tráiler

  • Barandas

  • Barandas laterales

  • Protección frontal


2. Registrar el dispositivo y la información del vehículo

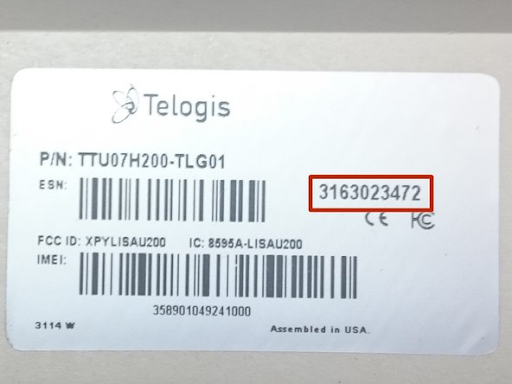

Registre el número de serie de equipo del dispositivo. Lo necesitará para comprobar la instalación.

La etiqueta de ESN está ubicada en la parte inferior del dispositivo.

Montaje del dispositivo

Atención

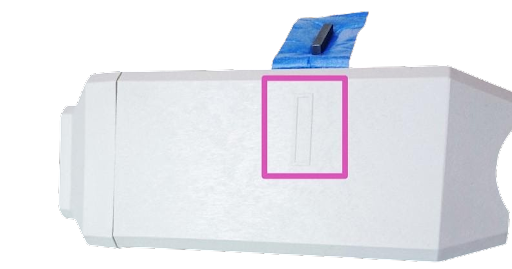

No retire el imán de activación hasta que la instalación esté completa.

  1. Haga un agujero de 3/16” para cada orificio de montaje en el dispositivo.

  2. Limpie los agujeros.

  3. Retire las virutas de metal de las superficies de miembros cruzados.

  4. Pinte las superficies metálicas expuestas dentro de los agujeros y en los alrededores con pintura anticorrosiva.

  5. Deje secar la pintura durante 10 minutos.

  6. Monte el dispositivo con tornillos (4), arandelas planas (4) y tuercas autorroscantes (4).

  7. Asegúrese de que las arandelas planas estén entre las cabezas del tornillo y la carcasa plástica del dispositivo.

  8. Ajuste cada uno de los tornillos con una llave de tubo de 5/16”, un trinquete y una llave fija de 3/8”.

Nota

No tire el imán de activación. Lo necesitará para reiniciar el dispositivo.

Configuración del dispositivo

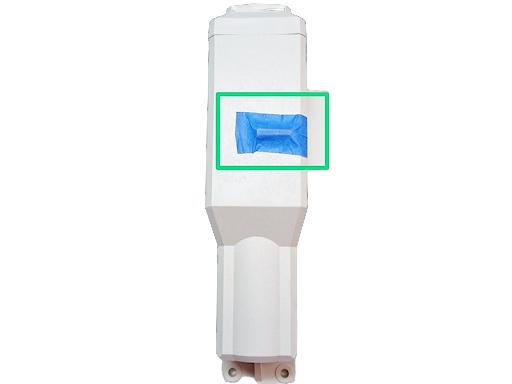

  1. Una vez montado, retire el imán. De esta manera, se encenderá el rastreador de activos y se enviará el primer trazo a Reveal. No volverá a emitir informes durante, aproximadamente, 24 horas.

  2. Para cambiar la hora del trazo, vuelva a colocar el imán durante 2 minutos. Luego, retírelo y compruebe nuevamente.

  3. Asegúrese de que el dispositivo esté emitiendo informes correctamente. De no ser así, coloque el imán durante dos minutos y vuelva a retirarlo.

Comprobar el funcionamiento

Si es cliente de Reveal, verifique su instalación en Reveal.

Si es instalador profesional y usa Reveal, utilice la aplicación de Instalador de Hardware de Reveal.

Si instala un dispositivo en Fleet, use el Portal del Instalador de Fleet.

Póngase en contacto con el soporte técnico.

Socios de instalación

Los socios de instalación de Verizon Connect deben usar la aplicación Reveal Hardware Installer (RHI) para comprobar la instalación. Si tiene algún problema con la aplicación RHI, póngase en contacto con el equipo de soporte de Installer.
