Guía del técnico: XT63xx con 3 cables en Fleet
Nivel de habilidad: Experto
El instalador puede identificar y conectarse a sistemas comunes de motores y eléctricos en vehículos y activos, tales como módulos de control, sensores, cables de activación, alternadores, arrancadores y solenoides. El instalador puede utilizar resistencias pull-up y pull-down, relés y diodos.
En este artículo, se explica cómo instalar un dispositivo Xirgo XT63xx con una instalación de 3 cables en vehículos de carga liviana o carga pesada.
Tiempo requerido: 20 a 40 minutos
El arranque cableado requiere un archivo de parámetro de instalación de 3 cables. Si el dispositivo no reconoce el estado de arranque, es posible que se requiera una actualización del parámetro. (En el Paso 8, llamará a Atención al cliente de Fleet para hacerlo).
En este artículo:
- Paso 1: Buscar y tomar nota del número de serie del dispositivo
- Paso 2: Identificar las luces LED del dispositivo
- Paso 3: Elegir dónde montar el dispositivo
- Paso 4: Instalar la conexión de 3 cables
- Paso 5: Conectar el arnés de E/S
- Paso 6: Instalar el lector de Id. de conductor y el zumbador externo
- Paso 7: Enrutar los cables y fijar el dispositivo
- Paso 8: Actualizar la configuración del dispositivo y comprobar el funcionamiento
Para instalaciones que no tienen periféricos opcionales, no se requiere el paso 5.
En instalaciones que no tienen lector de Id. de conductor ni zumbador externo, el paso 6 no es obligatorio.
Paso 1: Buscar y tomar nota del número de serie del dispositivo

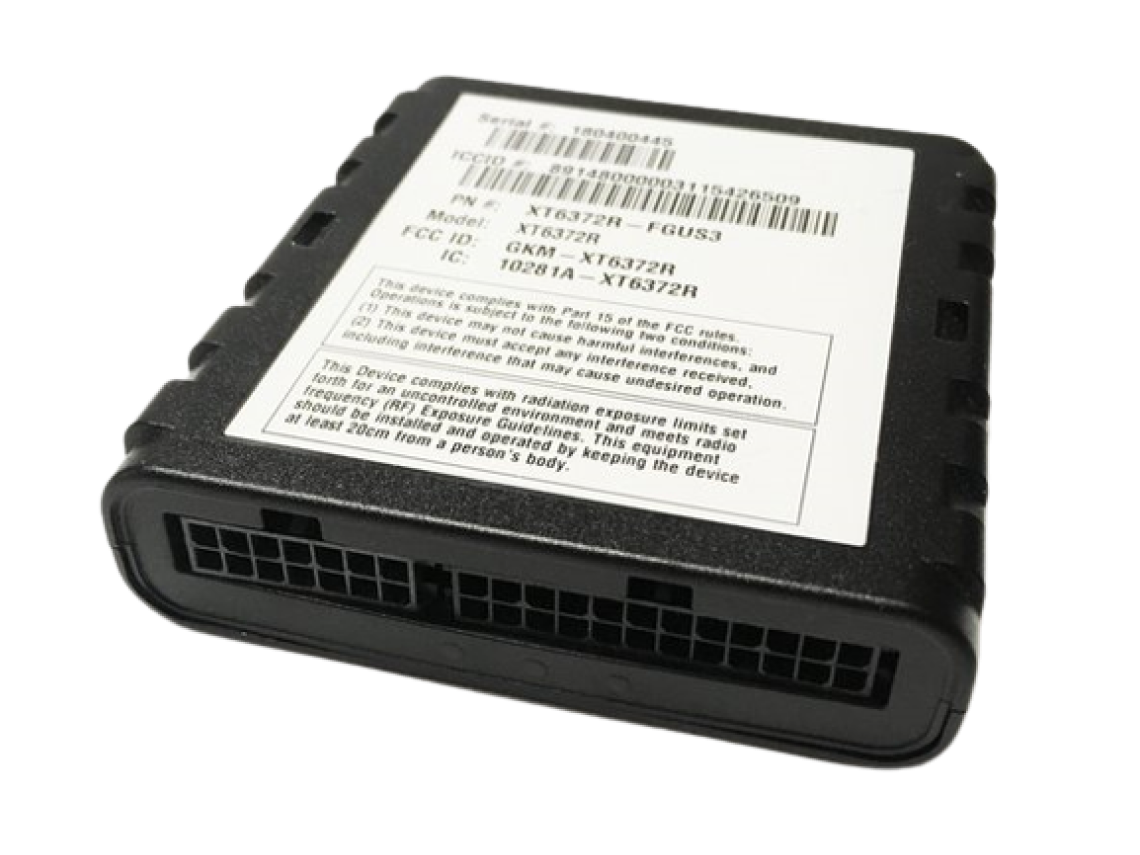

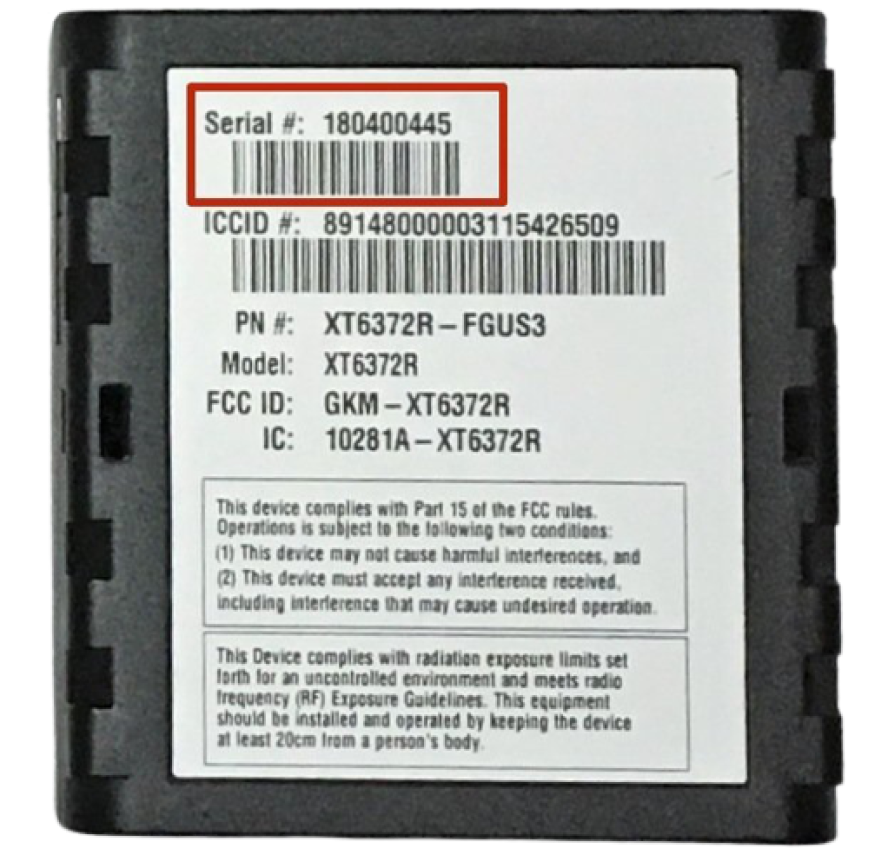

El número de serie del dispositivo se encuentra en la parte superior del dispositivo.
Tome nota del número de serie del dispositivo (lo precisará más adelante para comprobar la instalación).
Paso 2: Identificar las luces LED del dispositivo

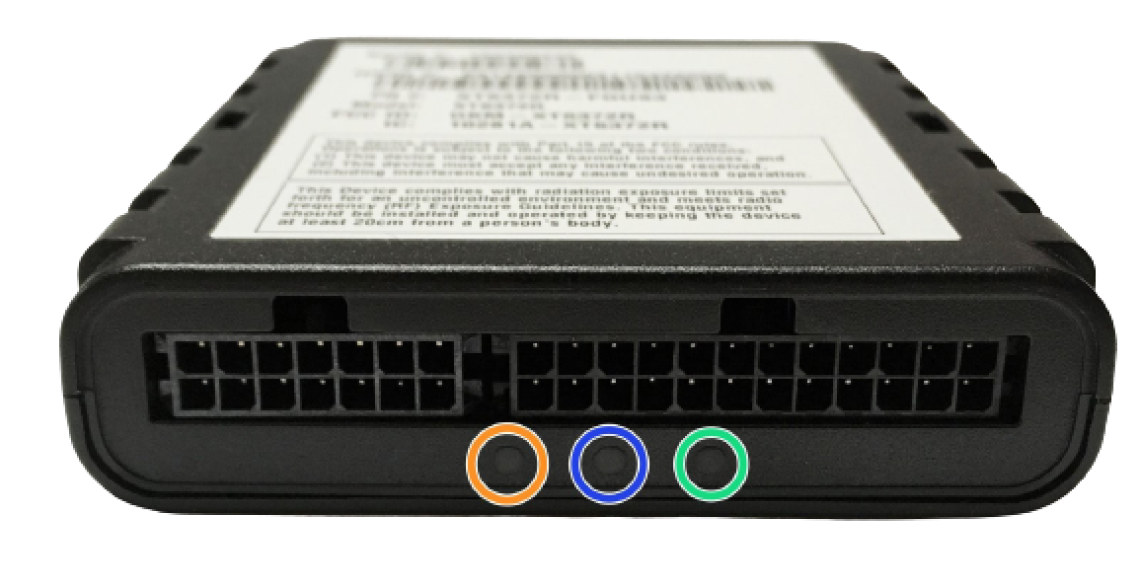

- Identifique la ubicación de las luces LED del dispositivo.
- Observe los colores y estados de las luces LED.
Luz LED de color ámbar (red celular)
- APAGADO: Sin alimentación al dispositivo
- Luz fija: El arranque está ACTIVADO, se adquiere red celular
- Parpadeo: El arranque está DESACTIVADO
- Parpadeo rápido: El arranque está ACTIVADO, buscando red celular
Luz LED de color azul (Bluetooth)
- APAGADO: El Bluetooth no está conectado
- Parpadeo: El Bluetooth está conectado
Luz LED de color verde (GPS)
- APAGADO: Buscando satélites
- Parpadeo: Cantidad de satélites +1
- La luz LED parpadea una vez para indicar que se ha adquirido señal de GPS.
- La luz LED continúa parpadeando para indicar la cantidad de satélites visibles para el dispositivo.
Paso 3: Elegir dónde montar el dispositivo

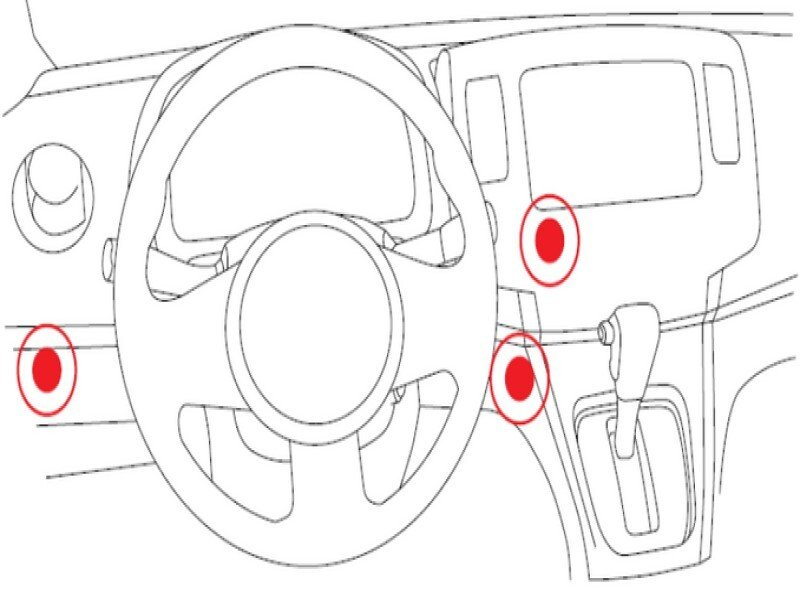

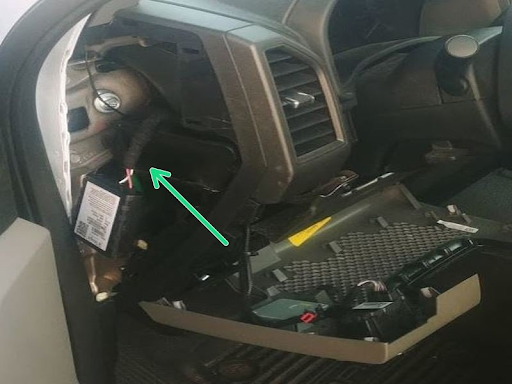

Busque una ubicación apta para montar el dispositivo, como detrás del grupo de instrumentos o el panel de rodilla.
- Para una mejor recepción:
- El dispositivo debería ubicarse con la etiqueta mirando hacia arriba y orientado al cielo.
- El dispositivo debería tener una línea de visión despejada fuera del vehículo.
- El dispositivo no debería colocarse directamente debajo de partes metálicas.
El dispositivo funciona a través del vidrio, el plástico y la mayoría de los compuestos.
- Elija una ubicación de montaje donde sea posible sujetar el dispositivo con precintos, cinta VHB o Velcro.
Paso 4: Instalar la conexión de 3 cables
Con el arnés de alimentación de 24 pines, busque y conecte los cables del arnés de la siguiente manera:
- El cable rojo a una fuente de alimentación permanente (+ de la batería).
- El cable blanco a una fuente de arranque, como el interruptor de arranque, los conectores de cable de repuesto de fábrica etiquetados para dicho uso, o la caja de fusibles.
- El cable negro a la tierra.
Colores de los cables
Rojo: batería, Blanco: arranque, Negro: tierra

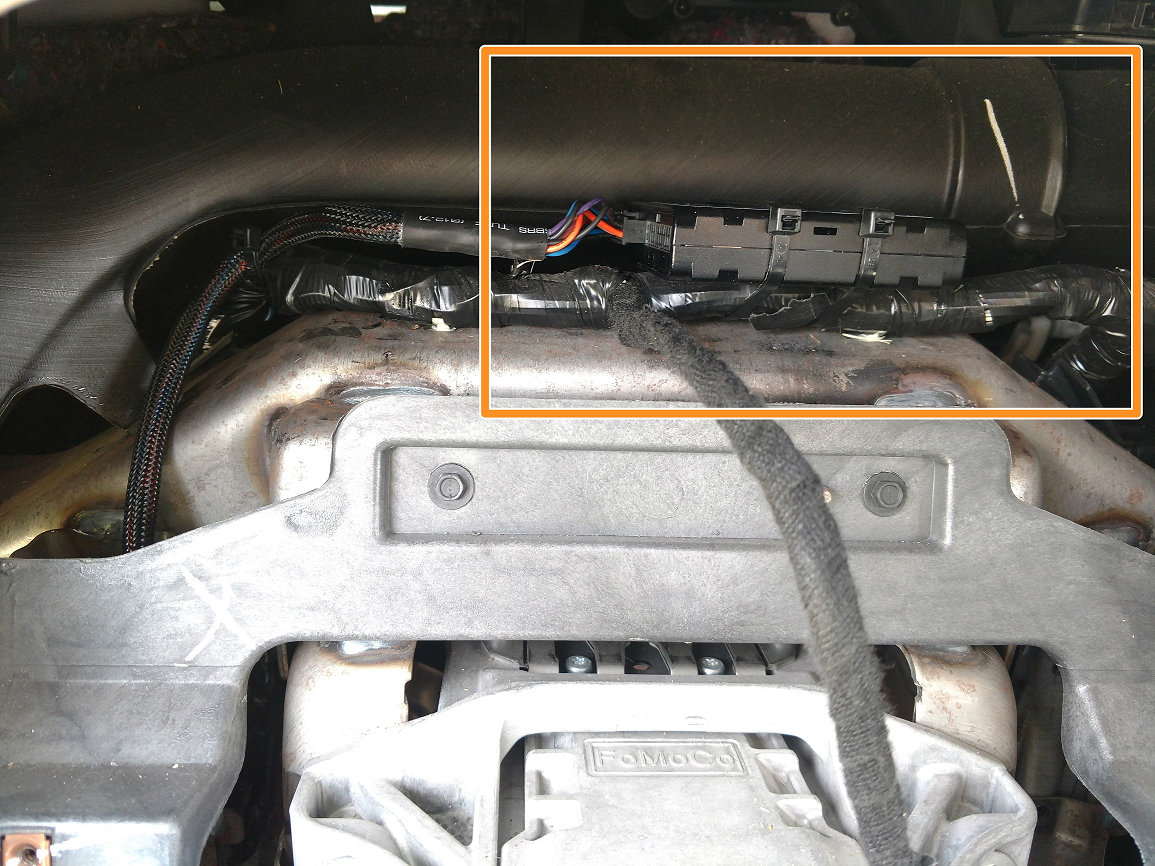

En la imagen de abajo, se muestra la técnica de división preferida.
Vehículos de carga liviana

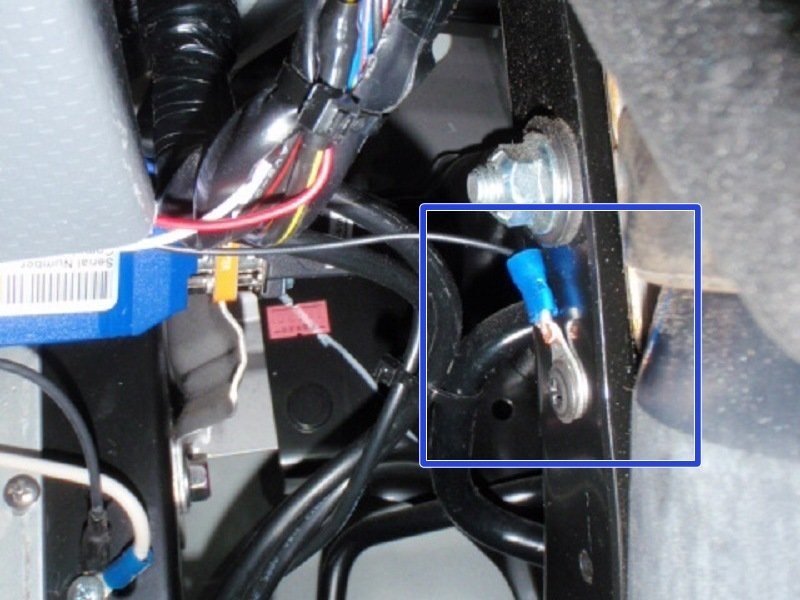

Con un terminal de anillo, complete el cableado a tierra del chasis con un tornillo autorroscante, un perno de conexión a tierra con marca de fábrica o un conector de cable adicional etiquetado para dicho uso.
Vehículos de carga pesada
Conecte el cable a tierra a un punto de conexión a tierra con marca de fábrica o un circuito etiquetado para dicho uso.
Para instalaciones en camiones pesados, semirremolques o equipos de construcción:
No intente hacer una conexión a tierra del chasis con un tornillo autorroscante y un terminal de anillo.
Utilice siempre un punto de conexión a tierra con marca de fábrica o un circuito etiquetado para dicho uso.
- Si no hay periféricos opcionales instalados, vaya al Paso 7: Enrutar los cables y fijar el dispositivo.
- De lo contrario, vaya al Paso 5: Conectar el arnés de E/S.
Paso 5: Conectar el arnés de E/S
- Enchufe el conector de arnés de E/S de 24 pines Molex en el dispositivo Xirgo.

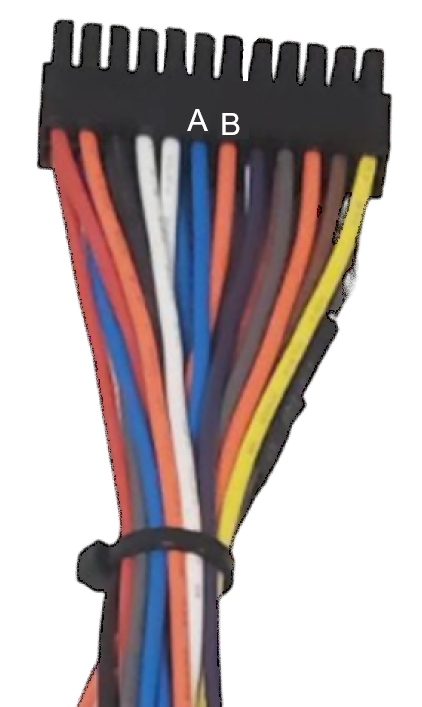

- Conecte el arnés de E/S a las entradas opcionales (vea las imágenes de abajo).
Los colores de los cables pueden variar. Verifique siempre el número de pin.

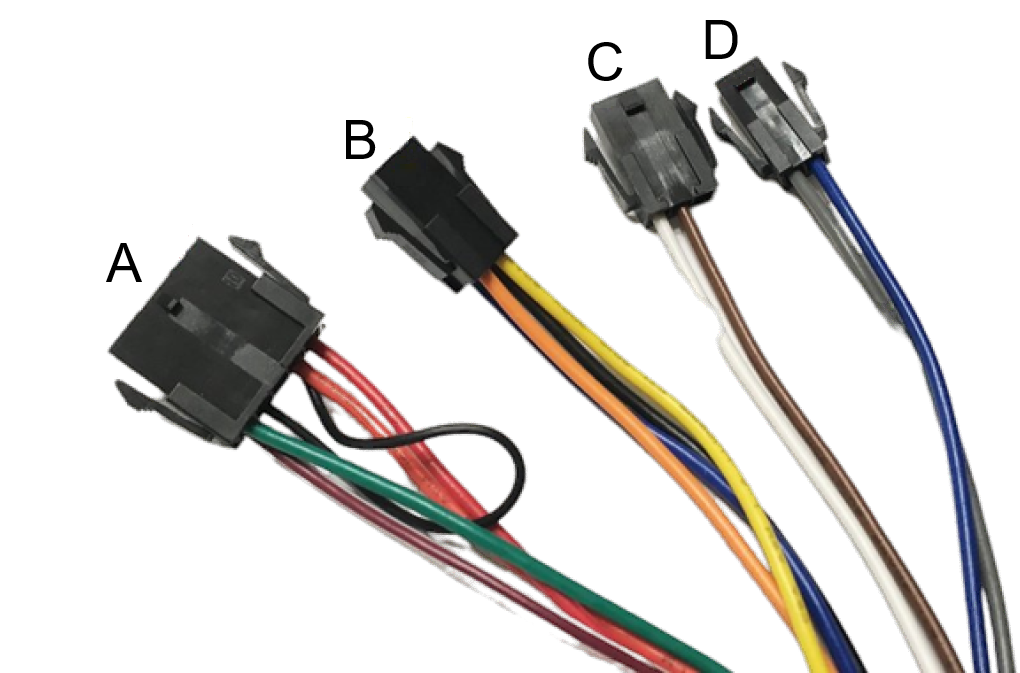

- A: la entrada 1 es el pin 6; + entrada positiva
- B: la entrada 2 es el pin 7; (-) entrada negativa
- A: Garmin
- B: Pánico/Privacidad
- C: Zumbador de Id. del conductor
- D: Lector de Id. del conductor
Paso 6: Instalar el lector de Id. de conductor y el zumbador externo
Este paso es solo para instalaciones que no tienen lector de Id. de conductor ni zumbador externo.
- Monte el lector del Id. del conductor en una ubicación que le resulte práctica al conductor, como a la derecha de la columna de dirección.
Si es posible, utilice siempre la misma ubicación en cada uno de los vehículos del cliente.
- Instale el lector del Id. del conductor. Para ello, haga un agujero de 3/8" (9,5 mm) en el panel de instrumentos con una profundidad de distancia mínima de 3/4" (19 mm) detrás del panel.
- Retire la arandela de sujeción de la parte posterior del lector y pase el arnés de 2 pines por el agujero. Luego, sujete el lector en su lugar. Para ello, deslice la arandela de sujeción por el arnés hasta que haga tope con la parte posterior del panel.
- Pase el conector del Id. del conductor de 2 pines por el cabezal del cable del lector del Id. del conductor del arnés de E/S. Sujete el sobrante de cables con un precinto.
Proporcionar alimentación al zumbador externo del Id. del conductor
El zumbador externo del Id. del conductor recibe alimentación de la fuente de arranque que conectó antes (vea el paso 4).
Pase el conector del zumbador de 3 pines por el cabezal del cable del zumbador del arnés de E/S. Sujete el sobrante de cables con un precinto.
Paso 7: Enrutar los cables y fijar el dispositivo
- Enrute los cables hacia la ubicación de montaje elegida anteriormente (vea el Paso 3).

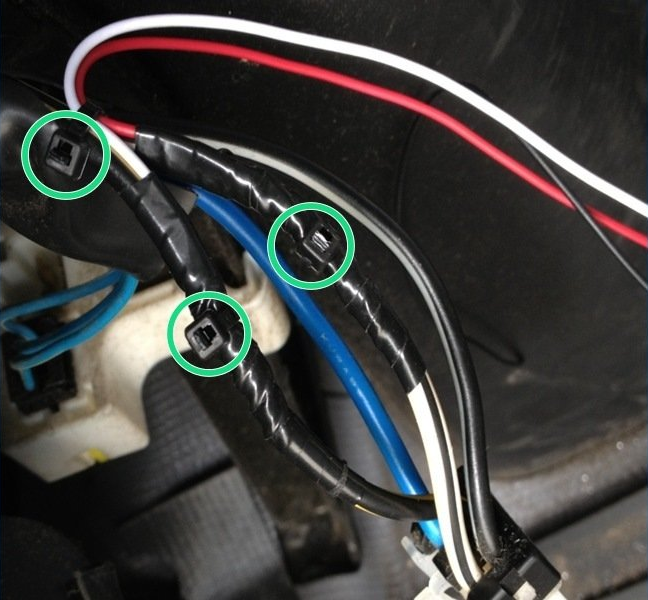

Enrolle y sujete los cables sueltos con precintos para asegurarse de que no molesten al conductor ni al normal funcionamiento del vehículo.

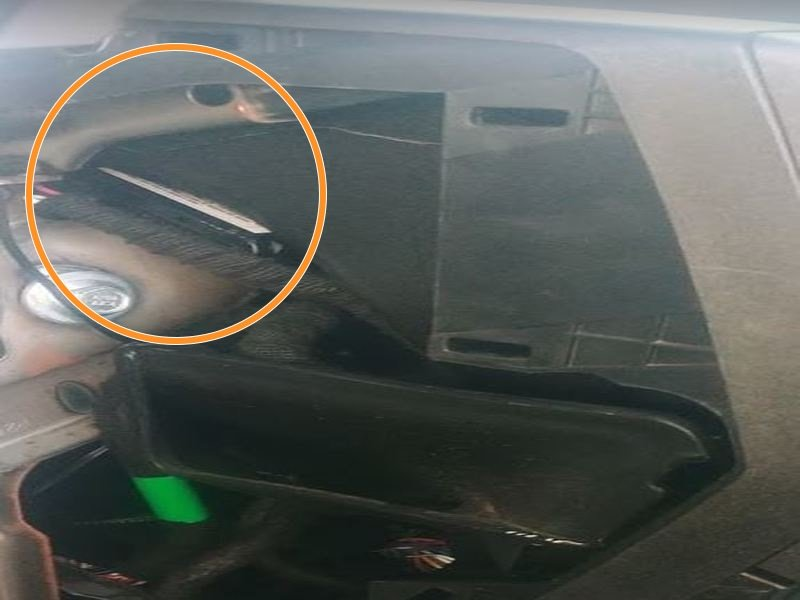

- Monte el dispositivo en la ubicación elegida (vea el Paso 3).
El dispositivo montado:
debería estar ubicado con la etiqueta mirando hacia arriba y orientado al cielo, con una línea de visión despejada del cielo, fuera del vehículo;
no debería colocarse directamente debajo de partes metálicas.
- Sujete el dispositivo de manera segura a un soporte de montaje estable o un mazo de cables con precintos, cinta VHB o Velcro.
El dispositivo debe estar asegurado con firmeza para evitar que se mueva y genere informes de incidentes de conducción violenta.
No tape el número de serie o ESN con cinta bifaz. (La etiqueta se romperá y no podrá leerse cuando se retire la cinta).
- Corrobore que todo esté bien sujeto y corte los precintos si tienen excedentes.
Sea extremadamente cuidadoso al cortar los precintos. El hecho de cortar accidentalmente un cable o cortar cables cercanos del vehículo puede provocar problemas de rendimiento en el vehículo.
Si sacó el panel de instrumentos, no vuelva a colocarlo hasta confirmar la conexión de red en los próximos pasos (vea el Paso 8).
Paso 8: Actualizar la configuración del dispositivo y comprobar el funcionamiento
- Llame a Atención al cliente de Fleet al 877.943.7306 para actualizar la configuración del dispositivo para que el estado de arranque se detecte en la instalación de 3 cables.
- Compruebe el funcionamiento del dispositivo.
Para comprobar el funcionamiento:
Si es cliente de Reveal, verifique su instalación en Reveal.
Si es instalador profesional y usa Reveal, utilice la aplicación de Instalador de Hardware de Reveal.
Si instala un dispositivo en Fleet, use el Portal del Instalador de Fleet.
