Guía de instalación: Cámara orientada al conductor (modelo 2)

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

En este artículo, se abordan los siguientes temas:

Prepararse para la instalación

Verificar dispositivos instalados

Antes de instalar la cámara orientada al conductor, el vehículo debe contar con un rastreador de vehículos y una cámara orientada a la carretera instalados.

Proceso de actualización del firmware

La versión de firmware mínima necesaria para ser compatible con las DFC es la v3.2.1, junto con el correspondiente archivo de ajustes de configuración. Las versiones anteriores de FW no son compatibles con las DFC.

El firmware v3.2.1 y los archivos de ajustes de configuración se ponen en cola para todas las nuevas instalaciones de cámaras DFC. La actualización tendrá lugar durante la instalación.

Para que el archivo de ajustes de configuración y el FW se actualicen correctamente, es necesario reiniciar la cámara dos veces. Uno de los reinicios es automático. El segundo reinicio requiere de un ciclo de energía manual (por ejemplo, apagar y encender la energía). Si la cámara cuenta con una sólida área de cobertura celular, la actualización suele demorar menos de 5 minutos.

Importante | El FW y los archivos de ajustes de configuración deben actualizarse antes de cambiar la tarjeta SD, o bien, de activar o conectar la DFC.

Cuando hay una actualización de firmware en curso, las luces azul y verde alternan entre Apagado y Encendido dos veces.

Una vez que se actualiza y reinicia el dispositivo, las LED azul y verde deberían quedar fijas, lo que indica que la cámara funciona correctamente.

En caso de que se produzca un problema durante la instalación, se recomienda hacer un reinicio. Póngase en contacto con Atención al cliente para dar lugar a un reinicio del software.

Advertencia | El reinicio del hardware puede generar una corrupción en el dispositivo cuando hay una subida o descarga de FW en curso.

Reemplazar la tarjeta SD de una cámara orientada a la carretera

Si recibió una tarjeta SD junto con la cámara orientada al conductor, reemplace la tarjeta SD existente en la cámara orientada a la carretera por la nueva. Más información.

Descargar la aplicación

Debe usar la aplicación Spotlight o la aplicación Integrated Video para instalar la cámara.

Descargue la aplicación Spotlight de:

btn-app-store__1_.svg btn-google-play.svg

Descargue la aplicación Integrated Video de:

btn-app-store__1_.svg btn-google-play.svg

Puede acceder a la aplicación con sus credenciales de Verizon Connect.

¿No sabe qué aplicación usar?

Qué incluye la caja

  • 1 x cámara
  • 1 almohadilla adhesiva 3M VHB
  • 1 paño con alcohol
  • 2 tornillos Phillips (precolocados en el soporte)
  • 1 adaptador de cable de 2,5 mm de 4 clavijas
  • 1 cable prolongador
  • 1 llave hexagonal
  • 1 guía de Arranque rápido
  • 1 adhesivo de Privacidad

Herramientas necesarias

  • Dispositivo móvil con la aplicación Integrated Video instalada
  • Llave hexagonal proporcionada

Instalar la cámara orientada al conductor

La información que necesita para instalar la cámara orientada al conductor se encuentra disponible en la aplicación. Este artículo tiene fines informativos, únicamente. No pretende servir como guía de instalación.

Iniciar sesión en la aplicación

  1. Inicie sesión en la aplicación con sus credenciales de Verizon Connect.

Identificar la cámara


  1. En la aplicación Integrated Video, seleccione Ajustes. En la aplicación Spotlight, vaya a Cuenta > Configuración del dispositivo.
  2. En la aplicación Integrated Video, toque Agregar nueva cámara o dispositivo. O, en Spotlight, en la pantalla ¿Qué quiere instalar?, toque Cámara.
  3. Use la aplicación para escanear el código de barras que se encuentra al dorso del dispositivo.
    Si no puede escanear el código, seleccione Entrada manual e introduzca el número de ESN o IMEI.
  4. Cuando se ejecuta la aplicación por primera vez, un cartel informativo explica que el vehículo debe contar con un rastreador de vehículos por GPS y una cámara de carretera instalados antes de poder instalar la cámara orientada al conductor. Seleccione la opción ENTENDIDO. Order_of_installation.png
  5. En la página Configuración, puede ejecutar esta guía de instalación. En esta guía, se explica cómo conectar los cables, dónde colocar la cámara, cómo alinearla y cómo adherirla al parabrisas. Para ejecutar la guía de instalación, seleccione la opción VER.
    Recomendamos consultar la guía de instalación durante la instalación por primera vez. Setup.png Si ya realizó los pasos que se indican en la guía, seleccione la opción OMITIR Y ACTIVAR CÁMARA.

Conectar los cables de la cámara

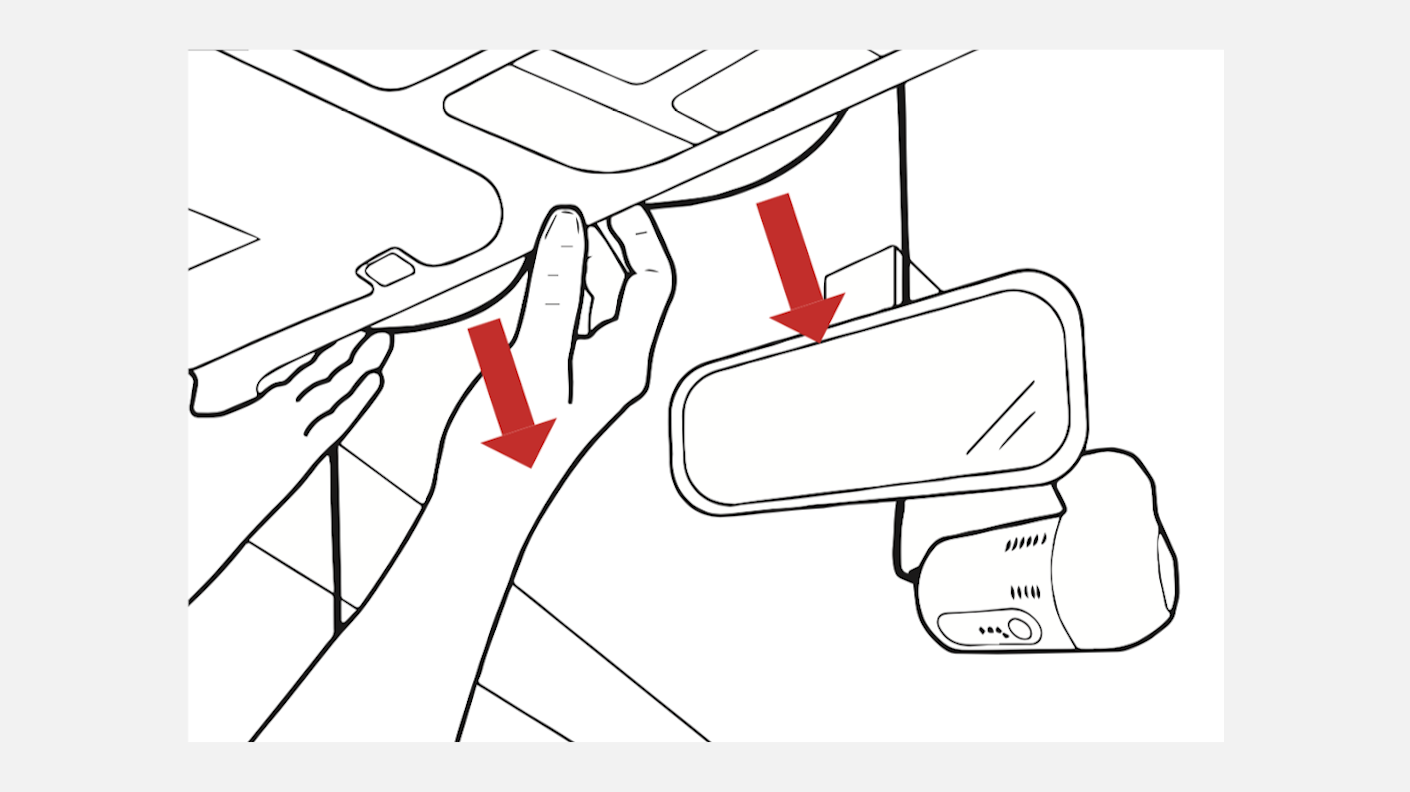

  1. Deje al descubierto los cables de la cámara orientada a la carretera.DFC_expose.png
    El conector de la cámara orientada a la carretera debería estar ubicado detrás del pilar A.
    Para más información, lea el artículo Buscar el conector de video de la cámara orientada a la carretera.
  2. En la aplicación, seleccione el modelo de la cámara orientada a la carretera que ya se encuentra instalada en su vehículo.
  3. Siga las instrucciones de cableado correspondientes a su modelo de cámara orientada a la carretera.
    • Modelo 1 de cámara orientada a la carretera: utilice el cable adaptador proporcionado para conectar el cable de alimentación de la cámara orientada a la carretera con el cable conector de la cámara orientada al conductor.
    • Modelo 2 de cámara orientada a la carretera: conecte el cable de alimentación de la cámara orientada a la carretera al cable conector de la cámara orientada al conductor.
  4. Cuando haya conectado los cables, seleccione Siguiente.

Elegir la ubicación de la cámara


  1. Coloque la cámara en la faja de oscurecimiento. Esta suele ser la zona oscura y punteada cerca del extremo del parabrisas.
    No coloque la cámara en un lugar en el que otro objeto pueda obstaculizar su campo de visión. Por ejemplo, no la coloque detrás del espejo retrovisor o en un sitio que pueda verse obstruido por el espejo del lado del conductor.
    Para más información sobre dónde colocar la cámara, lea Posicionar y alinear la cámara orientada al conductor.

Alinear la cámara

La cámara debería apuntar directamente a la cabina del conductor. La cámara tiene un campo de visión de 120 grados, con lo cual cubre gran parte del interior del vehículo.

  1. Para ajustar el lente, afloje ambos tornillos con la llave hexagonal proporcionada.
  2. Cuando esté satisfecho con la ubicación y la vista, ajuste las pantallas y, en la aplicación, seleccione SIGUIENTE.

Pegue la cámara al parabrisas.

La temperatura del vidrio del parabrisas no debe ser ni muy caliente ni muy fría (recomendamos una temperatura entre 10 °C y 26 °C [50 °F a 80 °F).

  1. Utilice los paños proporcionados para limpiar y secar el área del parabrisas donde se colocará la cámara.
  2. Retire la tira protectora de la almohadilla adhesiva.
  3. Pegue la cámara al parabrisas. Asegúrese de que el cable apunte hacia arriba, a la parte superior de la cabina.
  4. Mantenga presionada con firmeza la cámara al parabrisas durante 30 segundos.
  5. Cuando haya completado este paso, seleccione SIGUIENTE.

Encender la cámara

  1. Para encender la cámara orientada al conductor, inicie el motor del vehículo. Compruebe las luces de la cámara orientada a la carretera.
  2. Seleccione ACTIVAR CÁMARA.

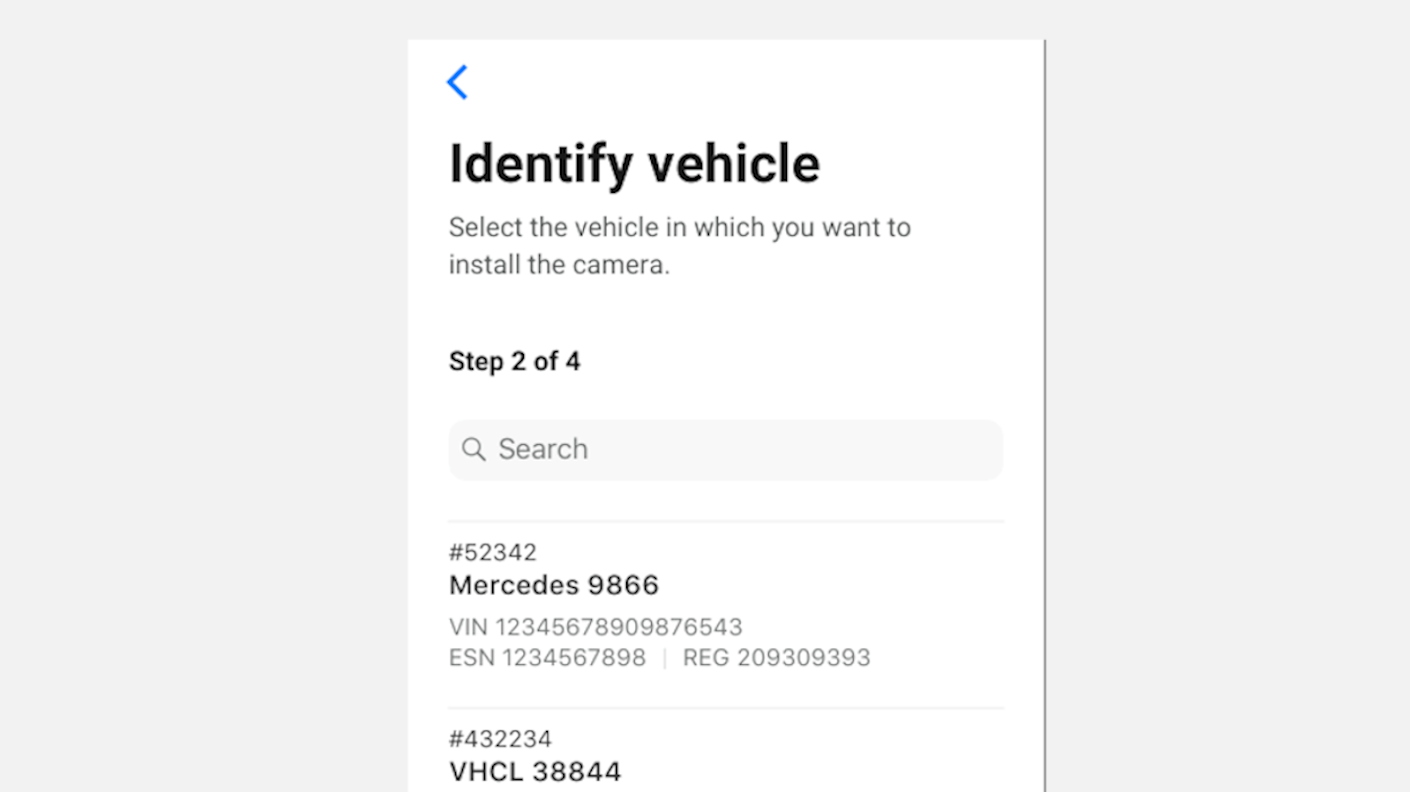

Identificar el vehículoDFC_IDentify.png

La cámara se debe emparejar con un vehículo, de modo que cuando la cámara capture un video de un incidente de conducción violenta, pueda asociarse con un vehículo específico.

  1. En la aplicación, en la pantalla Identificar vehículo, elija el vehículo de la lista o búsquelo por nombre del vehículo, número de identificación del vehículo (VIN), número de registro del vehículo (REG) o número de serie electrónico (ESN).

Probar la alineación de la cámara


  1. Para probar la alineación de la cámara, seleccione PROBAR ALINEACIÓN.


    El reposacabezas del conductor debería ubicarse en el cuarto superior de la imagen.
    Puede demorar hasta 60 segundos en generar una instantánea.
  2. Si precisa ajustar la cámara, seleccione Volver a tomar para capturar otra instantánea.
  3. Cuando esté satisfecho con la ubicación y la vista, ajuste las pantallas y, en la aplicación, seleccione SIGUIENTE.

Activar la cámara


  1. En la pantalla Confirmación, consulte la información sobre instalación. Allí se muestra información sobre el vehículo, la cámara orientada a la carretera y la cámara orientada al conductor. Para completar el emparejamiento, seleccione ACTIVAR CÁMARA.
  2. Para completar la instalación, seleccione FINALIZAR.

Ordenar los cables

Ordene los cables de la cámara para garantizar que no obstruyan la visión del conductor:

  • Asegure la extensión del cable de alimentación en los paneles del tapizado del techo.
  • Use los sujetacables provistos para asegurar los cables fuera de la visión del conductor.
