Ajustar el ángulo de una cámara
Cuando la cámara está montada en la posición correcta y la lente está ubicada en el ángulo correcto, se detectan comportamientos de conducción inseguros y se cargan videos en la Lista de videos.
En este artículo
- Comprobar la posición de la cámara en el parabrisas
- Ajustar los ángulos de la cámara con IA
- Antes de comenzar
- Paso 1. Retirar el panel lateral
- Paso 2. Ajustar la cámara orientada hacia la carretera
- Paso 3. Ajustar la cámara orientada hacia el conductor
- Paso 4. Bloquear la cámara orientada hacia la carretera
- Paso 5. Bloquear la cámara orientada hacia el conductor
- Ajustar los ángulos de la cámara orientada a la carretera y orientada al conductor (modelo 2)

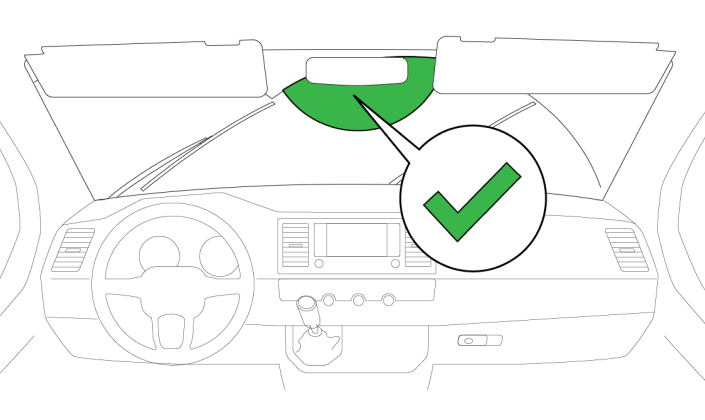

Comprobar la posición de la cámara en el parabrisas
Si la cámara no está montada dentro del área sombreada, reposicione la cámara para mover el soporte de la cámara a otro punto del parabrisas.
Si la cámara está montada dentro del área sombreada, ajuste los ángulos de la cámara mientras la cámara sigue sujeta al soporte de montaje.
Ajustar los ángulos de la cámara con IA.
Ajustar los ángulos de la cámara orientada a la carretera y orientada al conductor (modelo 2)
Ajustar los ángulos de la cámara con IA
Antes de comenzar
Reúna las herramientas necesarias
Busque el destornillador de estrella T6 que se proporcionó junto con la cámara. Para pedir más suministros, póngase en contacto con el Soporte técnico.

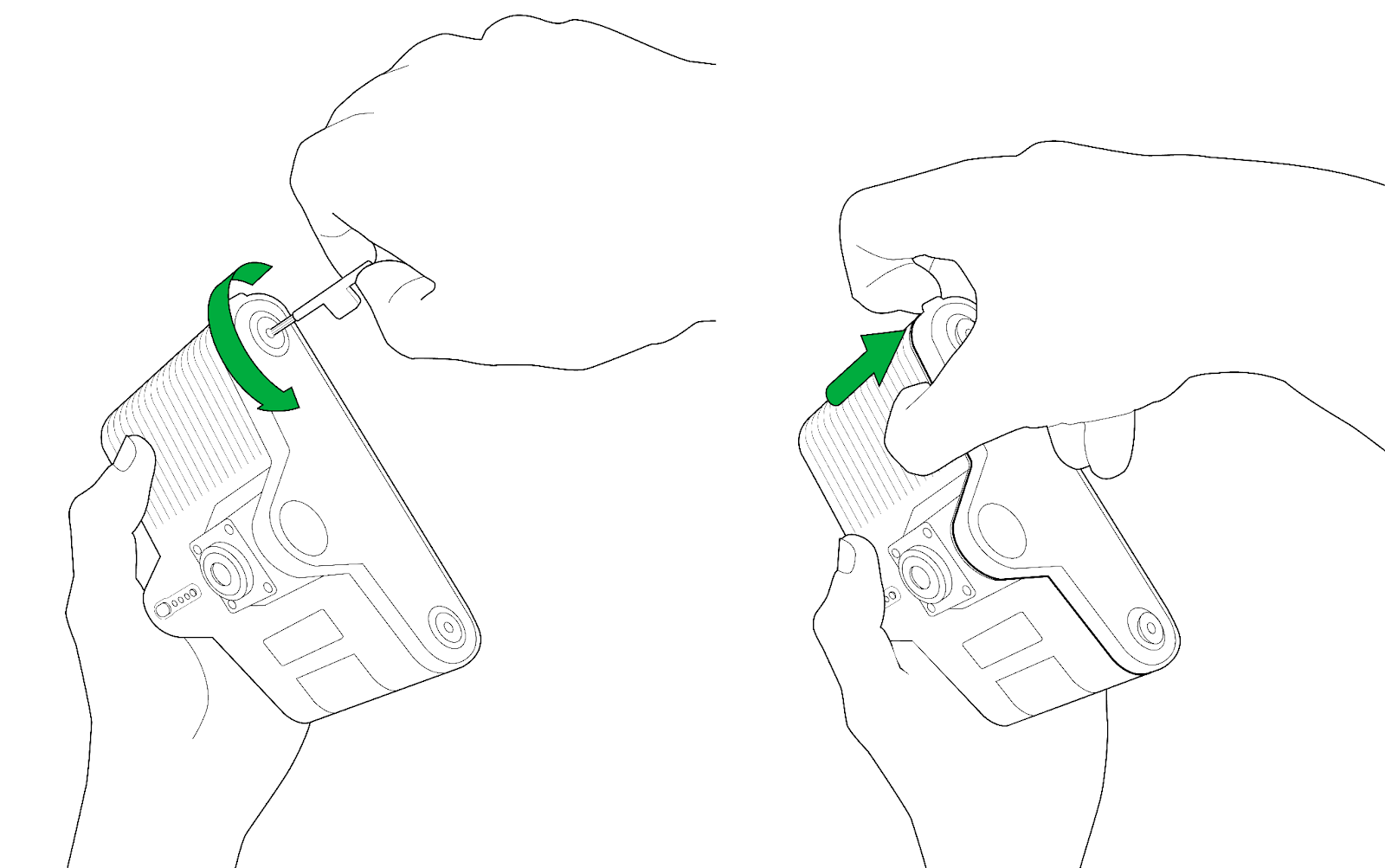

Paso 1. Retirar el panel lateral
- Desatornille el panel lateral derecho. Los dos tornillos cautivos quedarán conectados al panel.
- Tire firmemente de la lengüeta para quitar el panel.

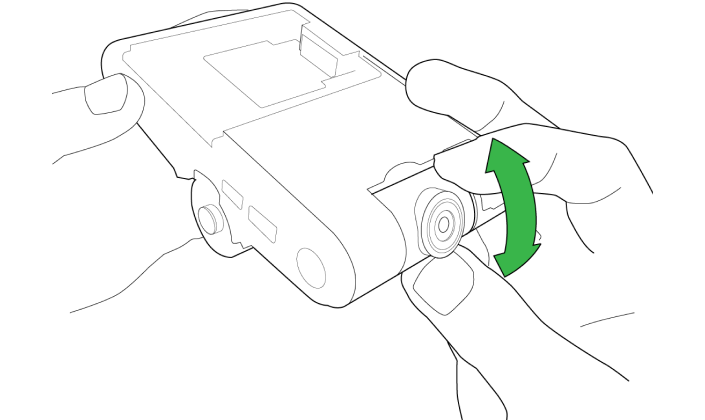

Paso 2. Ajustar la cámara orientada hacia la carretera
- Ajuste el ángulo de la cámara para tener una vista despejada de la carretera por delante.
- Para ajustar el ángulo de la cámara, gire la lente de montaje hacia arriba y hacia abajo.
Si tiene una cámara con IA orientada a la carretera, vaya al paso 4.

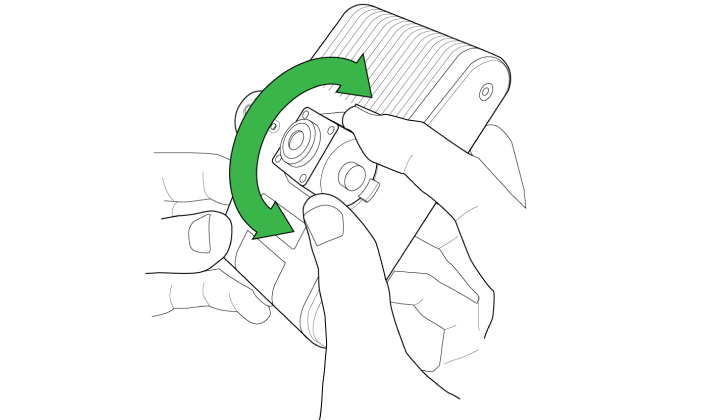

Paso 3. Ajustar la cámara orientada hacia el conductor
- Ajuste el ángulo de la cámara para que apunte hacia el centro de la cabina.
- Para ajustar el ángulo de la cámara, gire la lente de montaje hacia arriba y hacia abajo. La cámara tiene un campo de visión de 120 grados, con lo cual cubre gran parte del interior del vehículo.

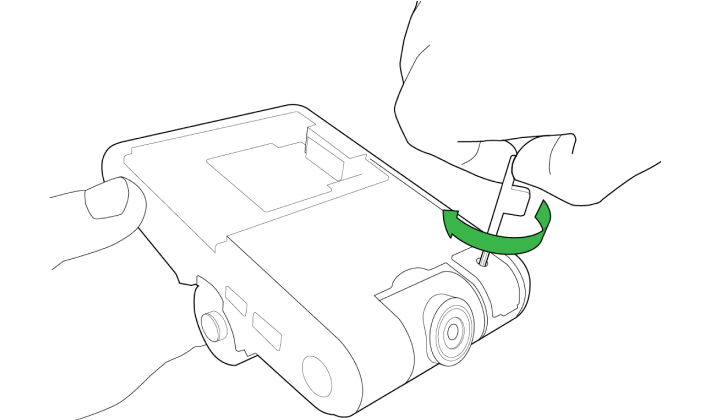

Paso 4. Bloquear la cámara orientada hacia la carretera
- Retirar la cámara del soporte deslizándola firmemente hacia la izquierda.
- Ajuste la traba con un destornillador.
- Deslice la cámara hacia atrás en el soporte hasta que encaje en su lugar.
Si tiene una cámara con IA orientada a la carretera, los pasos están completos.

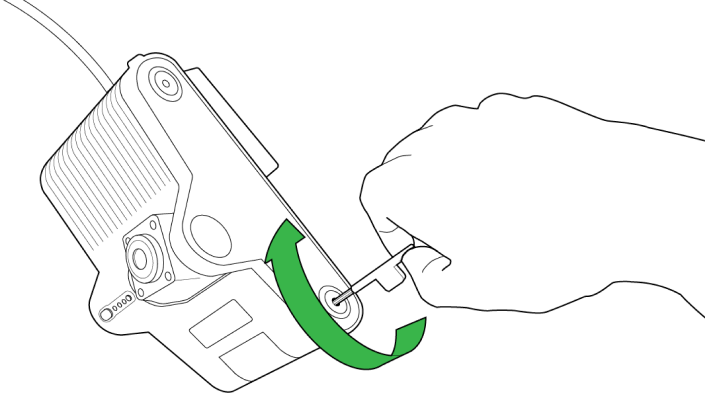

Paso 5. Bloquear la cámara orientada hacia el conductor
- Reemplace el panel lateral.
- Bloquee apretando los dos tornillos con el destornillador proporcionado.
Ajustar los ángulos de la cámara orientada a la carretera y orientada al conductor (modelo 2)
Antes de comenzar
Reúna las herramientas necesarias
Busque la llave de tambor y la llave Allen proporcionadas con la cámara. Para pedir más suministros, póngase en contacto con el Soporte técnico.

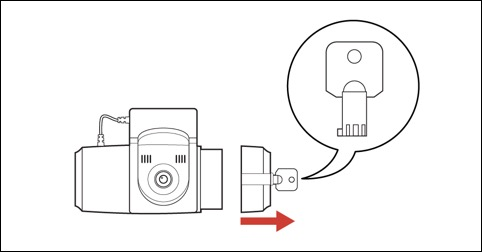

Paso 1. Retirar la tapa de seguridad
Utilice la llave de tambor para destrabar la tapa de seguridad de la cámara.
Paso 2. Ajustar la lente de la cámara

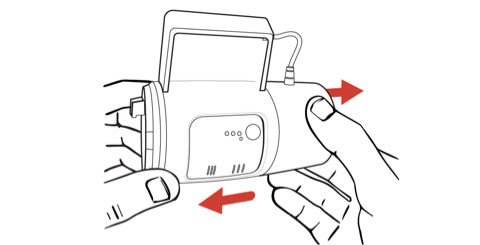

Jale del panel lateral y gírelo para ajustar el montaje de la lente orientada a la carretera. El ángulo debería guardar coherencia con la inclinación del parabrisas del vehículo.

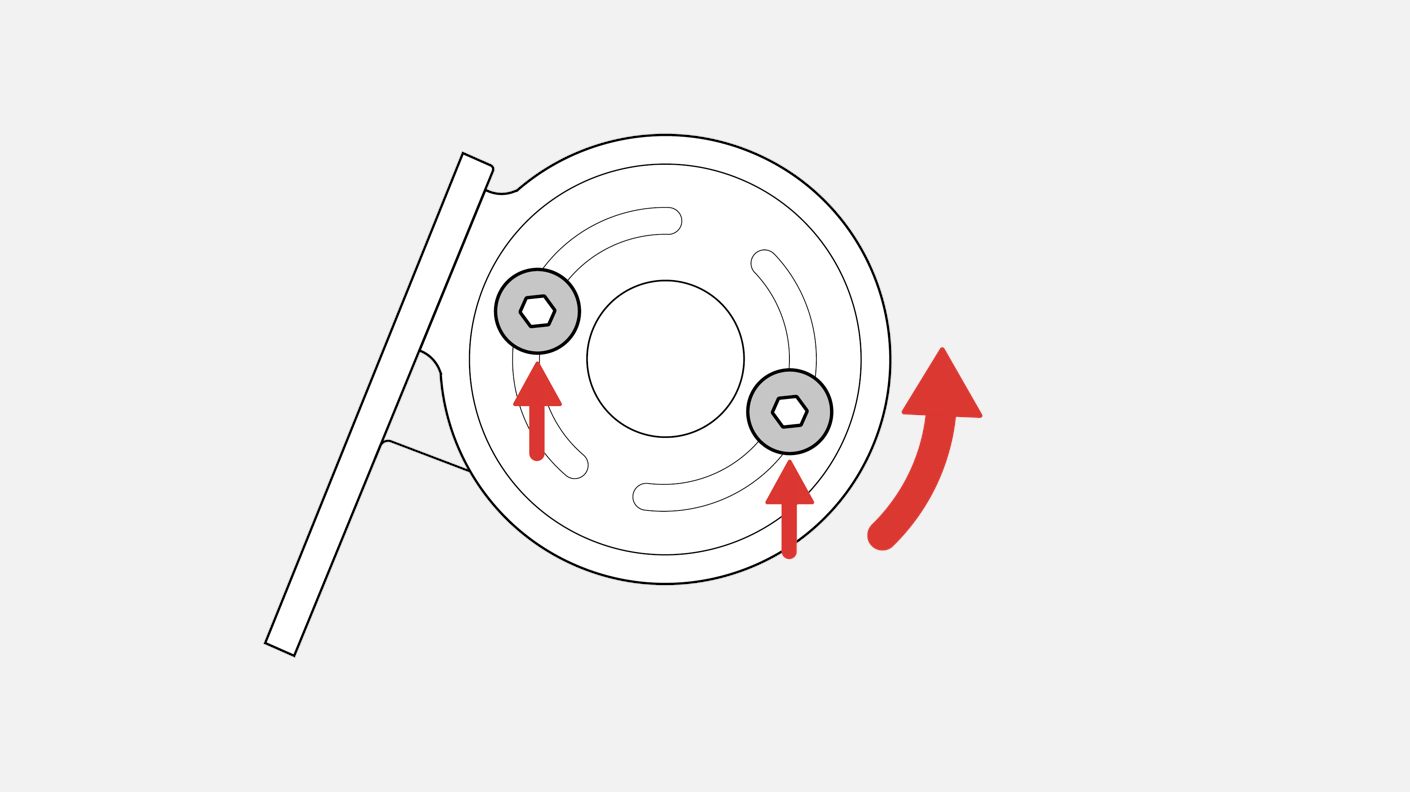

- Si tiene una cámara orientada al conductor, utilice la llave Allen para desatornillar ambos tornillos y ajustar el montaje de la lente orientada al conductor.
- Ajuste el ángulo de la cámara para que apunte hacia el centro de la cabina.
- Ajuste los tornillos para trabar.
Paso 3. Volver a colocar la tapa de seguridad.

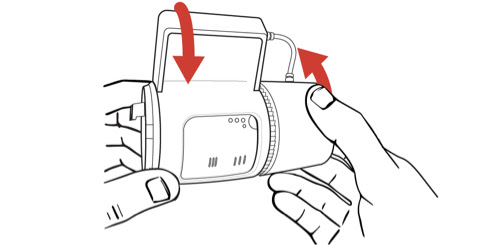

- Gire el panel lateral y presione para volver a colocarlo en su lugar.
- Vuelva a colocar la tapa de seguridad y trabe con la llave de tambor.
