Guía de instalación: Rastreador de activos de equipos - Con cable (para Reveal)

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

Nivel de habilidad: Avanzado

Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos, y deben saber cómo usar relés, diodos y entradas de sensores.

Esta guía describe los pasos de instalación para el rastreador de activos de equipos (EAT) y está dirigida a los clientes de Verizon Connect Reveal.

En esta guía:

Descripción general


  • Orificios de montaje (uno en cada esquina) (1)
  • Etiqueta del dispositivo con número de serie (SN) y número de Identidad Internacional de Equipo Móvil (IMEI) (2)
  • Indicadores de estado con luces LED para batería, red y GPS(3)
  • El botón Estado activa el dispositivo, inicia la prueba de estado y envía un informe.(4)
  • Arnés de 15 pies (4,5 m) ( 5)

Preparación para la instalación

Qué llevar

  • Taladro inalámbrico con puntas métricas y estándar. Para conocer el tamaño de los equipos de montaje, consulte Qué incluye la caja.
  • Gafas de seguridad u otro tipo de protección para los ojos
  • Marcador para señalar dónde se realizarán los orificios
  • Si se realizará un orificio pasante, será necesario contar con arandelas y silicona para sellarlo. (Sugerimos utilizar silicona a base de poliuretano en lugar de agentes endurecedores a base de ácidos para evitar la corrosión de las superficies de metal).
  • Conectores reductores y terminales de aro termocontraíbles
  • Cableado de protección
  • Grasa dieléctrica
  • Cinta aisladora Super 33 o superior
  • Cable de calibre 16 a 18 para extender las conexiones, en caso de ser necesario
  • Sujetacables
  • Aplicación Reveal Spotlight: Instalación de la aplicación Reveal Spotlight

Qué incluye la caja

  • Dispositivo EAT con arnés adjunto de 15 pies (4,5 m)

  • 4 tornillos autoperforantes para metal: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estándar, tamaño número 12, 1 pulgada (25 mm) de largo

  • 4 pernos: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estriados, rosca 10-32, 1 ¼ pulgada (32 mm) de largo, ancho del tornillo de 0,19 pulgadas

  • 4 tuercas de seguridad, de cabeza 3/8 pulgadas (9,5 mm)

  • 4 arandelas planas

Siempre obtenga permiso antes de perforar y asegúrese de no dañar ningún equipo adyacente o estructuras ROPS certificadas por OSHA. Consulte el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.

Según el lugar en que se realice el montaje del dispositivo, deberá usar los tornillos o pernos proporcionados con tuercas de seguridad o arandelas. Si usa tornillos o pernos, se recomienda perforar previamente los orificios para facilitar la tarea. Según la aplicación, también se pueden usar precintos o cinta VHB para montar el dispositivo.

  • Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo puede fijarse con precintos o cinta VHB.
    • Utilice al menos dos bandas de 1 pulgada (25 mm) de ancho de cinta VHB colocadas a lo largo de los bordes del lado más largo del rastreador de activos.

Instalación del dispositivo

Paso 1: Tome nota del SN (número de serie) indicado en el dispositivo.

Necesitará este número más adelante para confirmar que el dispositivo está conectado a Reveal. El número de serie se indica en la etiqueta colocada en el lateral del dispositivo.

Paso 2: Busque una buena ubicación para montar el dispositivo.

El lugar donde se monta el dispositivo depende en parte del tipo de activo encendido.

Cuando elija una ubicación de montaje, tenga en cuenta lo siguiente:

  • Mantenga el dispositivo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a residuos de la carretera o al rocío de agua de alta presión. Asimismo,
  • no monte el dispositivo cerca de maquinarias que emitan calor.
  • Las antenas omnidireccionales del dispositivo permiten que se monte el dispositivo cara arriba o hacia los laterales, mirando hacia afuera.
  • Montar el dispositivo debajo del piso, especialmente si se trata de un tráiler o contenedor de metal cerrado y especialmente si el dispositivo está boca abajo, puede limitar la conexión a la red.

Estas son las ubicaciones posibles:

  • Extremo de la lengua del tráiler
  • Barandas
  • Barandas laterales
  • Protección frontal

No monte el dispositivo hasta que lo haya activado y probado.

Paso 3: Active y pruebe el dispositivo.

  • Sostenga el dispositivo en la ubicación de montaje.
  • Presione firmemente el botón Estado durante 1 a 3 segundos para activar el dispositivo.*
    • Evite presionar el botón de estado durante demasiado tiempo, ya que esto puede activar el modo de emparejamiento con Bluetooth del dispositivo. Actualmente, las funciones de Bluetooth no son compatibles con el dispositivo. Si activa el modo de emparejamiento con Bluetooth del dispositivo, espere unos 30 segundos hasta que el LED de Bluetooth deje de parpadear y luego presione el botón de estado durante 1a 3 segundos para reiniciar las comprobaciones de red.
  • Pulse de nuevo el botón de estado para iniciar la comprobación de estado.
  • Compruebe las luces LED de estado. (Consulte la tabla LED de estado en la sección a continuación).

*Nota para modelos anteriores

Si el HW Rev de su rastreador es "A.11" o inferior en la etiqueta del dispositivo, debe aplicar más fuerza al presionar el botón de estado.


Para activar el dispositivo, en lugar de usar solo el dedo, use un bolígrafo con tapa en ángulo para presionar el borde inferior del botón durante 1 a 3 segundos.


LED de estado

Ícono Nombre Estado
Battery EAT.png Batería

1 parpadeo: 10 a 25 % de carga

2 parpadeos: 25 a 50 % de carga

3 parpadeos: 50 a 75 % de carga

4 parpadeos: 75 a 100 % de carga

Network EAT.png Red

Parpadeo lento: el dispositivo está buscando la red.

Luz fija: se ha establecido la conexión a la red.

GPS EAT.png GPS

Parpadeo lento: el dispositivo está buscando el GPS. No indica el estado de error/éxito. Verifique el Mapa en vivo en la aplicación Spotlight o Reveal para confirmar el informe de ubicación.

BlueTooth EAT.png Bluetooth Por el momento, el dispositivo no admite funciones de Bluetooth accesibles para el cliente. Si se mantiene presionado el botón de estado durante más de 3 segundos, el dispositivo omitirá la prueba de red y pasará al modo de emparejamiento con Bluetooth. Si se activa el modo de emparejamiento con Bluetooth: 1. Espere a que el LED de Bluetooth se apague y 2. Presione el botón de estado durante menos tiempo (1 a 3 segundos) para reiniciar la comprobación de red.

El dispositivo ejecuta una prueba de estado para la batería, la red y el GPS.

Puede demorar hasta 30 segundos hasta que las luces LED se iluminan. Las luces permanecen encendidas durante 5 segundos. Para volver a comprobar el estado, presione el botón Estado. Al presionar el botón Estado por segunda vez, no se apaga el dispositivo.

Paso 4: Conecte el dispositivo a una fuente de energía.

El dispositivo EAT es alimentado por el activo en el que está instalando el dispositivo. Puede conectarse a la fuente de energía del activo mediante una conexión de 2 o 3 cables.

El método de 2 cables generalmente se usa en tráilers.

El método de 3 cables , en el que el tercer cable está conectado al arranque, se usa normalmente en activos de equipo pesado (hierro amarillo) como retroexcavadoras y topadoras.

Antes de comenzar, familiarícese con el arnés de cableado.

Diseño del cableado del arnés del dispositivo

El dispositivo EAT cuenta con un arnés de E/S y un cable de alimentación largo de 15,4 pies (4,7 m) que termina con estos cables codificados por color con extremos descubiertos:

color Función Medidor de cables

EAT_wiring_red.pngRojo

Batería VDC (fuente de energía)

22 AWG

EAT_wiring_white.png Blanco

Arranque

26 AWG

EAT_wiring_black__1_.png Negro

Tierra

22 AWG

EAT_wiring_violet.png Violeta

Entrada digital 1: Alto ([+] activador)

26 AWG

EAT_wiring_violet.pngEAT_wiring_black__2_.png Violeta/Negro

Entrada digital 1: Baja ([-] activador)

26 AWG

EAT_wiring_blue.pngAzul

Entrada digital 2: Alto ([+] activador)

26 AWG

EAT_wiring_blue.pngEAT_wiring_black.png Azul/Negro

Entrada digital 2: Baja ([-] activador)

26 AWG

EAT_wiring_brown.png Marrón

Salida digital 1 alta ([+] salida)

26 AWG

EAT_wiring_green.png Verde

Salida digital 1 baja ([-] salida)

26 AWG

EAT_wiring_gray.png Gris

E/S de un cable (no utilizada)*

26 AWG

  • El cable único de E/S no se utilizará en el lanzamiento, pero está previsto para una etapa posterior.
  • El cable de tierra, en realidad, son tres cables a tierra unidos en el extremo expuesto, lo que le confiere el aspecto de un solo cable.

Acerca de las conexiones del cableado del sensor (entradas digitales)

El dispositivo EAT es capaz de detectar transiciones de voltaje de al menos 6 voltios en sistemas de 12/24 voltios y requiere una corriente de 3 mA cuando el voltaje está presente en la fase de encendido.

El dispositivo utiliza un método de configuración de cable de activación/cable de referencia para cada entrada del sensor. Por lo tanto, cada entrada requiere dos conexiones para completar cada una.

La señal a monitorear debe tener dos estados de voltaje. Uno sin voltaje (es decir, cero voltios cuando se va a tierra) y otro que pertenezca al rango de 6 a 24 voltios.

Para las entradas de sensor, use uno de los métodos a continuación para las conexiones según el color del cable de activación y del cable de referencia.

Si está realizando el cableado para un activador positivo:

  • Utilice el cable de entrada de color sólido para el activador positivo.
  • Utilice el cable de entrada rayado como cable de referencia/a tierra de entrada.

Si está realizando el cableado para un activador negativo:

  • Utilice el cable de entrada de rayado para el activador negativo.
  • Utilice el cable de entrada de color sólido para el cable de referencia/voltaje de referencia +VCC.

Es importante probar la señal de voltaje para asegurarse de que proporciona continuamente el voltaje y la corriente necesarios cuando está en la posición de encendido o activo.

Fusibles


El arnés del dispositivo incluye dos portafusibles resistentes a las condiciones climáticas. Cada uno de ellos contiene un fusible reemplazable de mini-hoja 3A. Por lo tanto, no es necesario empalmar los fusibles durante la instalación. De ser necesario, pueden comprarse fusibles de reemplazo en cualquier tienda de repuestos para automóvil. Los fusibles están ubicados en el cable de alimentación VDC rojo y el en cable de arranque blanco del dispositivo.

Prácticas recomendadas para el cableado

  • Pase el cable del arnés por un orificio pasante utilizando los orificios existentes en lugar de hacer un orificio nuevo. Esto evita el roce de los cables.
  • Si es necesario perforar, antes de hacerlo, verifique que no esté perforando nada que se encuentre debajo de la superficie de perforación. Introduzca una arandela del tamaño y del tipo adecuados para el orificio en el nuevo orificio perforado para proteger el cable y selle con silicona resistente al clima, según sea necesario.


  • Utilice conectores reductores y terminales de aro termocontraíbles en lugar de empalmar cables, ya que el dispositivo y sus cables suelen estar expuestos a condiciones climáticas. Estos conectores también ofrecen un mejor rendimiento para evitar que el aire y la humedad lleguen a los cables y provoquen corrosión.

Conector reductor termocontraíble:

Heat-shrink butt connector.png

Terminal de aro termocontraíble:

Heat-shrink ring terminal.png

  • Cree un lazo de goteo para evitar que la humedad se deslice por la extensión del cable hacia los dispositivos y conexiones.

Empalme de cables

Si no resulta práctico utilizar conectores reductores y conectores de aro, y si los cables no van a estar expuestos a las condiciones climáticas (por ejemplo, los cables están dentro de la cabina del activo), los empalmes deberían realizarse con la técnica estándar "introducir y envolver".

  1. Retire aproximadamente una pulgada del aislamiento del cable.
  2. Divida el cable a la mitad dándole forma de óvalo y empuje el cable que servirá de terminación a través de dicho orificio. Splice wire poke and wrap.png
  3. Vuelva a presionar los cables entre sí y luego envuelva el excedente del cable que se ha introducido recientemente alrededor de él.
  4. Envuelva el nuevo empalme con cinta aisladora Super 33 o de calidad superior.
  5. Realice dos amarres de cables en el empalme. El primero debe pasar sobre el empalme y, el otro, aproximadamente una pulgada debajo de la línea del empalme.
    Splice with tape and wire ties.png

Conectarse a la fuente de energía utilizando el método de dos cables

  1. Conecte el cable rojo del dispositivo a la fuente de energía permanente de +12/24 V del activo.
  2. Utilice una terminal de aro para conectar el cable de tierra negro del dispositivo con el terminal de batería negativo del activo o un tornillo autorroscante y una terminal de aro para conectar el cable de tierra negro del dispositivo con la conexión a tierra del chasis.
  3. Enrolle y amarre con firmeza el excedente del arnés del dispositivo. No corte el arnés para reducir su tamaño, ya que, al hacerlo, se limita la capacidad de uso del dispositivo en caso de que se lo transfiera a otro activo en el futuro. Asimismo, con esta acción, se aumentan las posibilidades de cometer un error al realizar el cableado.

Instalación con 2 cables para semi-tráiler con montaje en nariz utilizando un conector de 7 vías

  1. Retire la placa de montaje del conector de 7 clavijas.

  2. Monte la unidad en el tráiler con las herramientas proporcionadas.

  3. Utilice un orificio pasante existente, o bien, si no se encuentra disponible, realice un nuevo orificio pasante en la superficie del tráiler. Si se trata de un nuevo orificio, jale del arnés a través de una arandela.

  4. Empuje el arnés hacia abajo por la cara interior de la pared del tráiler hacia el conector de 7 vías.

    • En caso de que sea necesario que el arnés pase por completo, retire los enlaces de fusibles preinstalados del arnés del dispositivo.

    • Realice un lazo de goteo en el arnés para evitar que la condensación llegue a las conexiones eléctricas.

    • Si se utiliza una arandela, introdúzcala por el orificio pasante. Aplique una capa de silicona alrededor de la arandela para sellar el paso.

  5. Jale del arnés de cableado en el conector de 7 vías.

  6. Vuelva a colocar los enlaces de fusibles utilizando los conectores reductores termocontraíbles y compruebe que haya un fusible de 3•5 amperes.

  7. Separe los cables negro y rojo del arnés.

    • Encinte los cables del arnés que no se utilizan en el recubrimiento del arnés (no corte a medida).

  8. Conecte el cable negro de tierra del dispositivo al cable blanco/clavija superior del tráiler en el tapón del tráiler de 7 vías con el terminal de aro termocontraíble, o bien, aplique el método "introducir y envolver".

    1. Conecte el cable de alimentación VDC rojo del dispositivo al cable ""auxiliar"" azul/clavija central del tráiler en el tapón de cables del tráiler de 7 vías con el método de "introducir y envolver" de terminales de aro termocontraíbles.

      No conecte el cable de alimentación rojo al marcador o a las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.

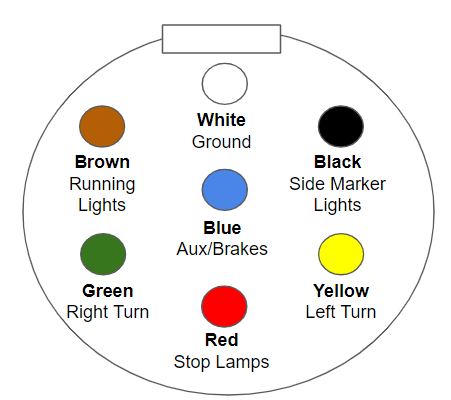

Diagrama de 7 clavijas compatible con SAE J560 para semitráilers

Aquí se muestran los colores de cableado típicos y la disposición de las clavijas para un conector de 7 clavijas de tractor-tráiler compatible con SAE J560.

El cable rojo del EAT debe estar conectado a la potencia positiva de la batería mediante el circuito AUX/ABS del semitráiler, que tiene el código de color azul según las especificaciones de J560 y corresponde a la clavija 7 en el centro cuando está orientado hacia el conector de 7 clavijas.

7-Way Connector.png

  1. Recubra las conexiones de terminales de aro recientemente instaladas con grasa dieléctrica o espray anticorrosión protector de terminales, según sea necesario, y utilice un bucle de cables para proteger las partes expuestas de los cables que no estén protegidas por el aislante del arnés de cables del dispositivo.

  2. Vuelva a montar la placa de cubierta de 7 clavijas.
  3. Si el dispositivo EAT está instalado a través de una conexión de 2 cables, cambie a una configuración de 2 cables de la siguiente manera:
    1. Obtenga el número de serie del dispositivo (consulte la etiqueta del dispositivo en Descripción general del dispositivo).
    2. Comuníquese con Atención al cliente y proporcione el número de serie del dispositivo.
    3. Solicite establecer el dispositivo en una configuración de 2 cables.

      No conecte el cable de alimentación rojo al marcador o a las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.

Conectarse a la fuente de energía utilizando el método de tres cables

  1. Conecte el cable rojo de VDC a la fuente de energía permanente de batería de +12/24 VDC del dispositivo. Recuerde usar el cable AUX/ABS ubicado en la clavija 7 para obtener alimentación si la instalación se hace en un semitráiler.
  2. Conecte el cable de tierra negro del dispositivo al terminal de batería negativo del activo. Si esto no resulta práctico, conecte a la tierra del chasis en el activo utilizando un terminal de aro y un tornillo autoperforante o un perno de fábrica.
  3. Conecte el cable blando de arranque del dispositivo al arranque/fuente de energía conectada VDC de +12/24 del activo. La fuente de energía del activo variará según el tipo de activo. Podría estar ubicada en el interruptor de arranque del activo o en la caja de fusibles del activo.
  4. Enrolle y amarre con firmeza el excedente del arnés del dispositivo. No corte el arnés para reducir su tamaño, ya que, al hacerlo, se limita la capacidad de uso del dispositivo en caso de que se lo transfiera a otro activo en el futuro. Asimismo, con esta acción, se aumentan las posibilidades de cometer un error al realizar el cableado.

Conexiones adicionales para tráilers de productos refrigerados

Si bien la mayoría de los tráilers requieren de una instalación con 2 cables, los tráilers de productos refrigerados son la excepción, ya que suelen requerir de una instalación con 3 cables. Además de los tres cables principales, debería utilizarse un cable de entrada digital para permitir la supervisión de las horas de motor del transporte de productos refrigerados a través del circuito de arranque del mismo.

Conectar con los sensores digitales de entrada/salida

Luego de instalar el cableado principal del dispositivo, puede continuar con el cableado de E/S de los sensores, si así lo requiere la orden de trabajo. Las funciones del sensor, como PTO (toma de fuerza), pluma, puerta trasera o luces son parte opcional de la instalación. Si la instalación no incluye cableado de E/S, omita esta sección y siga adelante con la sección Montaje del dispositivo de este artículo

Tal como se muestra en el diseño del cableado del arnés del dispositivo, el dispositivo EAT cuenta con estas opciones de E/S:

  • Dos entradas digitales. Estas entradas pueden alternar entre una polaridad positiva o negativa, y no se requieren relés. Tal como se muestra en la sección Diseño del cableado del arnés del dispositivo, cada una de las dos entradas tiene dos cables, uno alto (positivo) y otro bajo (negativo). Deben conectarse ambos cables en cada entrada que se utilice.
  • Una salida digital. La salida digital ofrece una salida negativa de 200 mA. La salida digital suele utilizarse para dar energía a una bobina de relé, o para funciones como zumbador o LED.
  • Una entrada y una salida de un cable (un cable para cada una de ellas). La E/S de un cable aún no es compatible con este dispositivo. Por lo tanto, el cable gris de un solo cable no se utiliza por el momento, pero está previsto que se utilice más adelante, en una etapa posterior del producto.

Paso 5: Verifique que el dispositivo envíe informes a Verizon Connect.

El activo debería mencionarse en Reveal y Spotlight con el número de serie como nombre de activo. Puede buscar el activo para confirmar si se ha conectado correctamente a Verizon Connect.

Para comprobar el dispositivo en Spotlight:

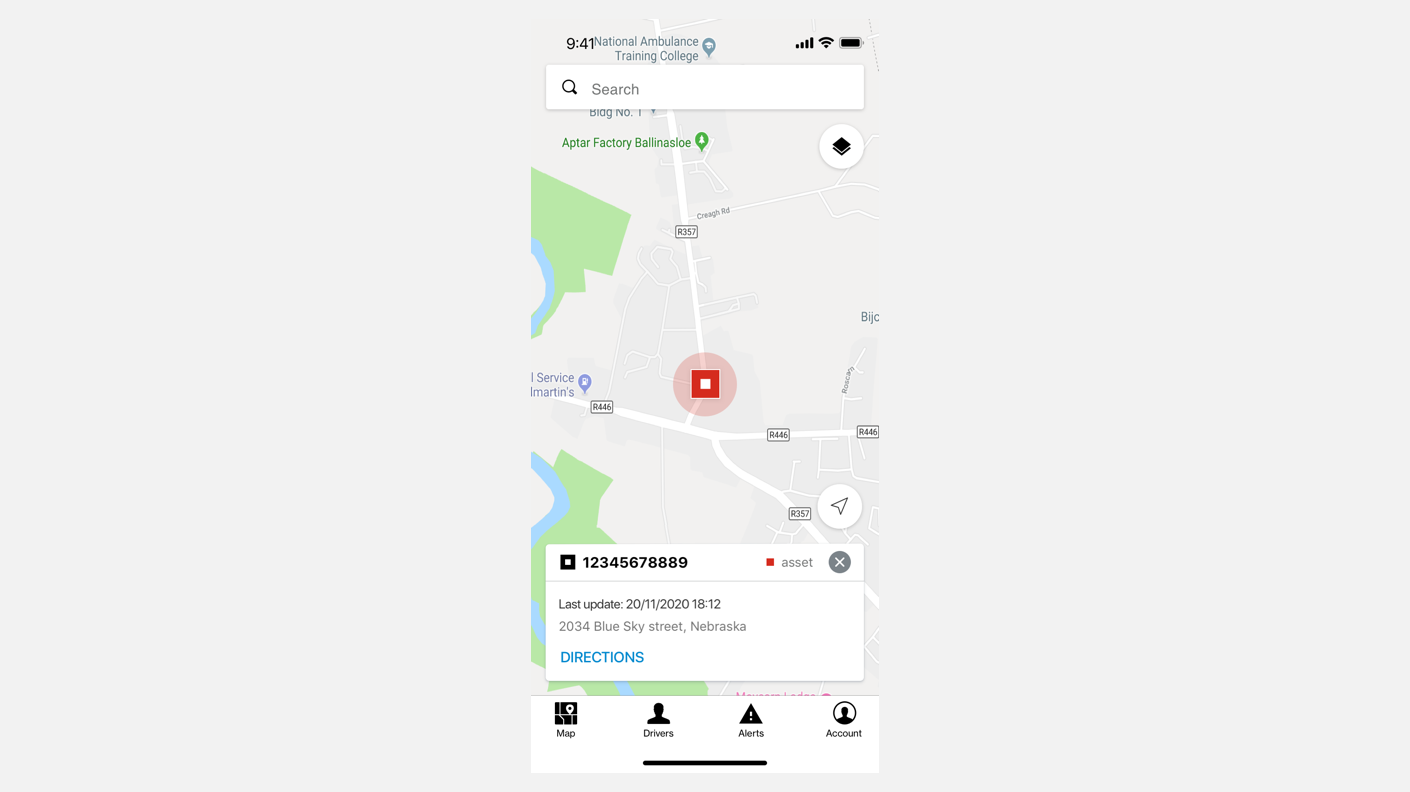

  1. En Spotlight, vaya a la pantalla Mapa.
    Asset in Spotlight.png
  2. En el campo Buscar, introduzca el número de serie del dispositivo y presione Buscar.

Para obtener más información, consulte Comprobar una instalación en Reveal.

Paso 6: Montar el dispositivo

  • Cuanto menos metal haya entre el dispositivo y el cielo, más fuertes serán las señales de red y de GPS. El dispositivo no debe estar rodeado de metal; nunca instale el dispositivo dentro de una caja de ese material.
  • Mantenga el dispositivo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a residuos de la carretera o al rocío de agua de alta presión.
  • La forma en que oriente el dispositivo puede afectar su rendimiento. Estas son algunas de las opciones de montaje preferidas:
  • Montaje vertical del dispositivo en una superficie vertical


    Al montar el dispositivo verticalmente en una superficie vertical, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.

    Montaje horizontal del dispositivo en una superficie vertical


    Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.

    Montaje del dispositivo en una superficie horizontal


    Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.

Una vez activado y probado el dispositivo, puede montarlo en el activo.

Para montar el dispositivo:

  1. Mantenga posicionado el dispositivo donde se lo montará para marcar las posiciones de los cuatro orificios de montaje en los que se realizarán las perforaciones.
  2. Si se utilizan tornillos, se recomiendan perforar previamente los orificios.
  3. Sujete el dispositivo al activo con los tornillos o pernos proporcionados.
    No utilice remaches ni tornillos avellanados para fijar el dispositivo.
    No apriete demasiado los tornillos o los pernos (esto podría romper el plástico que rodea los orificios de montaje).

Paso 7: Cambiar el nombre del activo en Reveal

Si está realizando la instalación en un tráiler con una conexión de 2 cables, debe actualizar el ajuste Método de instalación en Reveal.

El método de instalación, 3 cables (para equipos eléctricos o similares), se establece de forma predeterminada. Debe cambiarlo a 2 cables para asegurarse de que informe de manera correcta.

Consulte Actualizar ajustes de Método de instalación de los rastreadores de activos.



Declaración de cumplimiento con FCC

Este dispositivo cumple con la Parte 15 de las Reglas de FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este dispositivo no debería causar interferencias dañinas y (2) debe aceptar las interferencias que recibe, incluidas aquellas que puedan provocar un funcionamiento no deseado. Los cambios o modificaciones que no cuenten con la aprobación expresa de la parte responsable por el cumplimiento podrían invalidar la autoridad del usuario para operar el equipo.

Este equipo se ha probado y se determinó que cumple con los límites establecidos para un dispositivo digital de clase B, de conformidad con la Parte 15 de las Reglas de FCC. Se han establecido estos límites para brindar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de frecuencia de radio. En caso de no instalarse y utilizarse según lo establecido en las instrucciones, podrían provocarse interferencias dañinas en las comunicaciones por radio. No obstante, no se garantiza que no ocurrirán este tipo de interferencias en una instalación específica.

En caso de que este equipo provoque interferencias dañinas en la recepción de señales de radio o televisión (que podrá determinarse al apagar y encender el equipo), se sugiere que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

  • Reorientar o reubicar la antena receptora.
  • Aumentar el espacio de separación entre el equipo y el receptor.
  • Conectar el equipo a una salida de otro circuito que no sea el del receptor al cual está conectado.

Consultar al distribuidor o técnico de instalación para obtener ayuda.


¿Fue útil este artículo?


Usuarios a los que les pareció útil: 1 de 2
