Guía del técnico: Rastreador de activos de equipos - Con cable (para Reveal)
Nivel de habilidad: Avanzado
Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos, y deben saber cómo usar relés, diodos y entradas de sensores.
En esta guía de instalación, se ofrece la información que debe conocer "antes de comenzar". Esta información está orientada al instalador profesional que aún no se encuentra familiarizado con la instalación de este dispositivo específico, o bien, que podría precisar una revisión de dichos conocimientos. Los instaladores que ya conocen bien la instalación de este dispositivo específico pueden optar por continuar con la aplicación Instalador del hardware de Reveal y seguir el proceso que se describe allí.
En este artículo:
- Descripción general del producto
- Qué llevar
- Qué incluye la caja
- Aplicación Instalador del hardware de Reveal
- Cablear el dispositivo
- Montaje del dispositivo

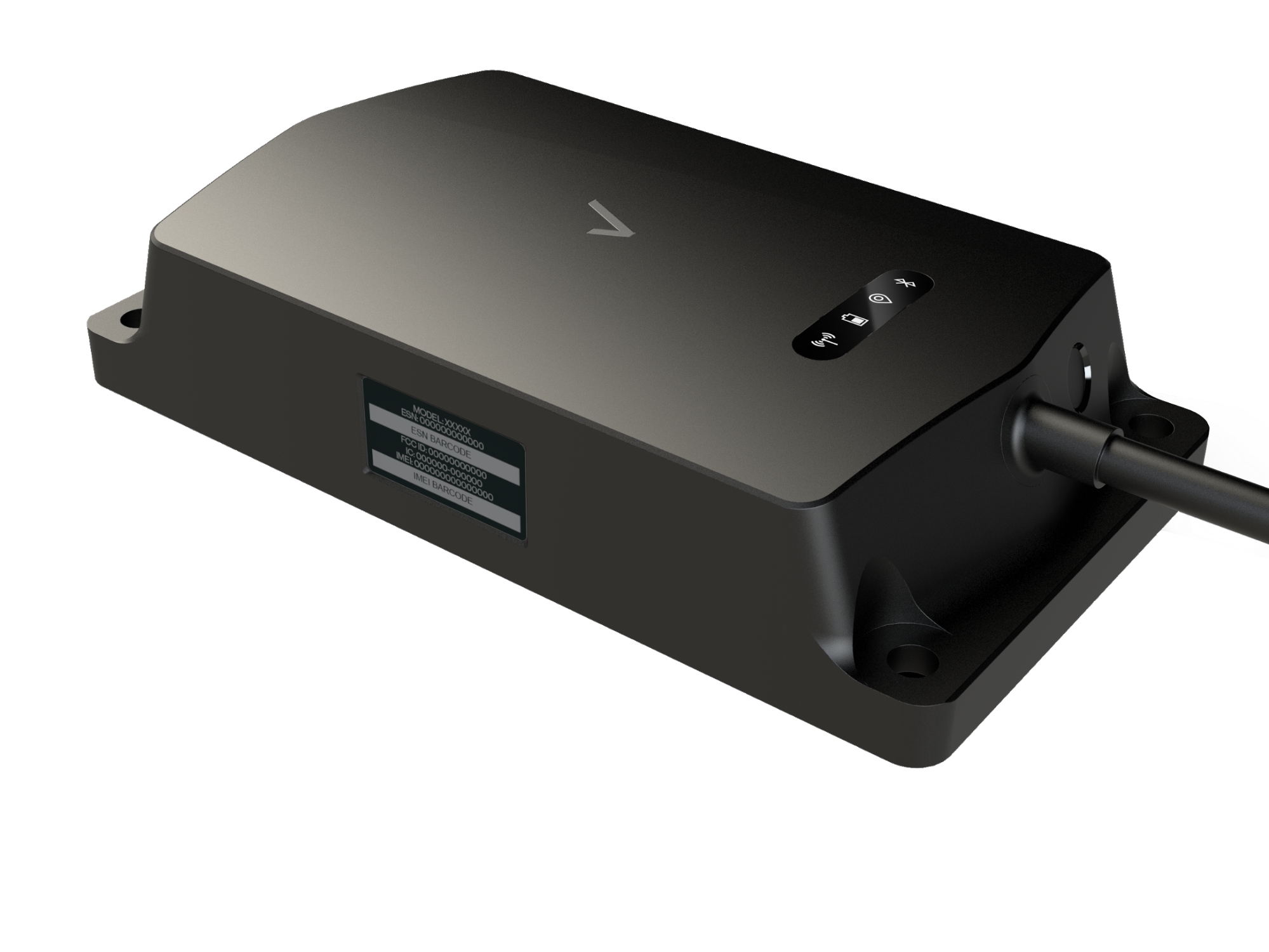

Descripción general del producto
El rastreador de activos del equipo (EAT) ha sido diseñado por Verizon Connect y reemplaza a CalAmp TTU-2830. El dispositivo EAT cuenta con lo siguiente:
- Cables de entrada y salida para 2 entradas para sensores digitales y una salida digital.
- Batería de respaldo de larga duración.
- Diseño optimizado de la antena interna para una mejor recepción de la señal.
- El botón Estado activa el dispositivo, inicia la prueba de estado y le indica al dispositivo que envíe un informe.
- Indicadores de estado con luces LED para batería, red y GPS.
- Opciones de instalación con 2 o 3 cables.
Identificar el dispositivo EAT
Tenga en cuenta que el aspecto de EAT y de EAT-B es similar. Esta guía de instalación trata sobre el dispositivo EAT que cuenta con un arnés de alimentación de E/S integrado.
Etiqueta del dispositivo
La etiqueta con los códigos de barras de S/N e IMEI se encuentra en el lateral del dispositivo. Así, puede leerse incluso después del montaje. Cuando la aplicación Instalador del hardware de Reveal se lo solicite, deberá escanear la etiqueta. En caso de que no logre hacerlo, deberá introducir el IMEI. La fuente del texto de la etiqueta del dispositivo es muy pequeña. Por lo tanto, si le resulta difícil leerlo, consulte la etiqueta más grande que se encuentra colocada en la caja en la que recibió el dispositivo. La etiqueta de la caja también puede escanearse.
Botón Estado
En la aplicación Instalador del hardware de Reveal, si realiza los pasos de instalación, se le indicará que presione el botón de estado del dispositivo antes de realizar el montaje. Haciéndolo se activará y se probará el dispositivo.
- Sostenga el dispositivo en la ubicación de montaje.
-
Presione firmemente el botón Estado durante 1 a 3 segundos para activar el dispositivo.*
- Evite presionar el botón de estado durante demasiado tiempo, ya que esto puede activar el modo de emparejamiento con Bluetooth del dispositivo. Actualmente, las funciones de Bluetooth no son compatibles con el dispositivo. Si activa el modo de emparejamiento con Bluetooth del dispositivo, espere unos 30 segundos hasta que el LED de Bluetooth deje de parpadear y luego presione el botón de estado durante 1a 3 segundos para reiniciar las comprobaciones de red.
- Pulse de nuevo el botón de estado para iniciar la comprobación de estado.
- Compruebe las luces LED de estado. (Consulte la tabla LED de estado en la sección a continuación).
* Nota para modelos anteriores
Si el HW Rev de su rastreador es "A.11" o inferior en la etiqueta del dispositivo, debe aplicar más fuerza al presionar el botón de estado.
Para activar el dispositivo, en lugar de usar solo el dedo, use un bolígrafo con tapa en ángulo para presionar el borde inferior del botón durante 1 a 3 segundos.
Cuando encienda el dispositivo por primera vez, es posible que necesite presionar dos veces. La primera vez que presione, activará el dispositivo y la segunda iniciará la verificación del estado de la red.
LED de estado
El dispositivo ejecuta una prueba de estado para la Batería, la Red y el GPS cada vez que se presiona el botón Estado. Los resultados de la prueba de estado se muestran en las LED de estado, conforme se describe a continuación. Las luces LED permanecen encendidas durante un breve período. No obstante, para reiterar la prueba, debe volver a presionarse el botón Estado. Esto resulta útil para determinar cuál es el mejor lugar del activo para montar el dispositivo.
| Ícono | Nombre | Estado |
|---|---|---|
 |
Batería |
|
 |
Red |
|
 |
GPS |
|
 |
Bluetooth | Por el momento, el dispositivo no admite funciones de Bluetooth accesibles para el cliente. Si se mantiene presionado el botón de estado durante más de 3 segundos, el dispositivo omitirá la prueba de red y pasará al modo de emparejamiento con Bluetooth. Si se activa el modo de emparejamiento con Bluetooth: 1. Espere a que el LED de Bluetooth se apague y 2. Presione el botón de estado durante menos tiempo (1 a 3 segundos) para reiniciar la comprobación de red. |
Qué llevar
- Taladro inalámbrico con puntas métricas y estándar. Para conocer el tamaño de los equipos de montaje, consulte Qué incluye la caja.
- Gafas de seguridad u otro tipo de protección para los ojos
- Marcador para señalar dónde se realizarán los orificios
- Si se realizará un orificio pasante, será necesario contar con arandelas y silicona para sellarlo. (Sugerimos utilizar silicona a base de poliuretano en lugar de agentes endurecedores a base de ácidos para evitar la corrosión de las superficies de metal).
- Terminales de aro termocontraíbles
- Conectores reductores termocontraíbles
- Cableado de protección
- Grasa dieléctrica
- Cinta aisladora Super 33 o superior
- Cable de calibre 16 a 18 para extender las conexiones, en caso de ser necesario
- Sujetacables
- Aplicación Instalador del hardware de Reveal

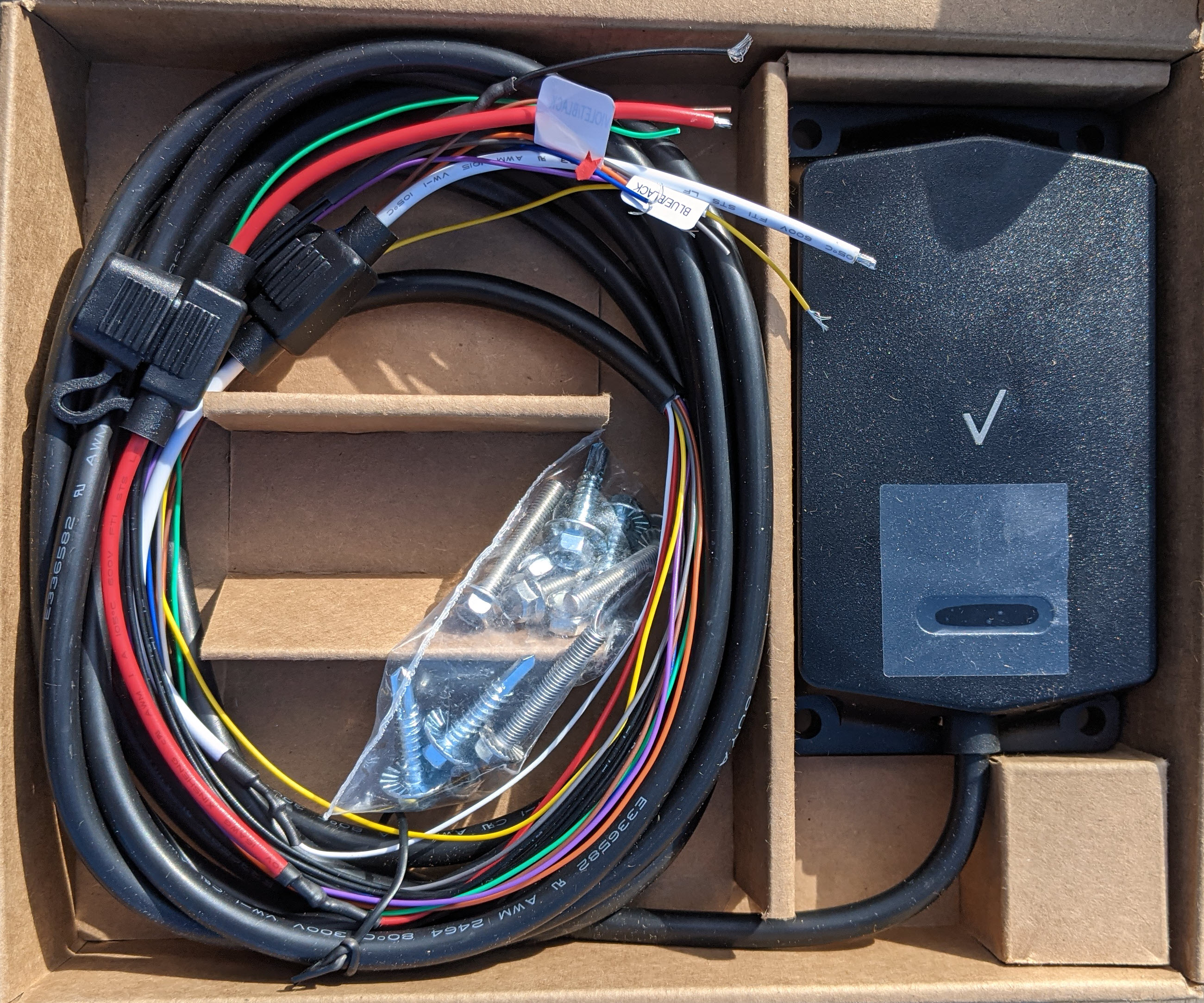

Qué incluye la caja
- Dispositivo EAT con arnés adjunto de 15 pies (4,5 m)
- 4 tornillos autoperforantes para metal: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estándar, tamaño número 12, 1 pulgada (25 mm) de largo
- 4 pernos: Tornillos de cabeza hexagonal de 5/16 pulgadas (8 mm) estriados, rosca 10-32, 1 ¼ pulgada de largo, ancho del tornillo de 0,19 pulgadas
- 4 tuercas de seguridad, cabeza de 3/8 pulgadas (9,5 mm)
- 4 arandelas planas
Siempre obtenga permiso antes de perforar y asegúrese de no dañar ningún equipo adyacente o estructuras ROPS certificadas por OSHA. Consulte el artículo de ayuda de identificación de ROPS para obtener más información sobre cómo identificar estructuras ROPS.
Según el lugar en que se realice el montaje del dispositivo, deberá usar los tornillos o pernos proporcionados con tuercas de seguridad o arandelas. Si usa tornillos o pernos, se recomienda perforar previamente los orificios para facilitar la tarea. Según la aplicación, también se pueden usar precintos o cinta VHB para montar el dispositivo.
-
Si no puede determinar qué partes componen la estructura ROPS definida por el fabricante, siempre se debe hacer lo posible para montar dispositivos en ubicaciones en las que el dispositivo puede fijarse con precintos o cinta VHB.
- Utilice al menos dos bandas de 1 pulgada (25 mm) de ancho de cinta VHB colocadas a lo largo de los bordes del lado más largo del rastreador de activos.
Configuración del dispositivo
Si el dispositivo EAT está instalado a través de una conexión de 2 cables, cambie a una configuración de 2 cables de la siguiente manera:
- Obtenga el número de serie del dispositivo (consulte Etiqueta del dispositivo).
- Comuníquese con la línea de Atención al cliente para técnicos y proporcione el número de serie del dispositivo.
- Solicite establecer el dispositivo en una configuración de 2 cables.
En este momento, los ajustes de 2 o 3 cables de un dispositivo EAT solo se pueden configurar llamando a Atención al cliente para técnicos.
Aplicación Instalador del hardware de Reveal
La aplicación Instalador del hardware de Reveal reemplaza a la aplicación VZ Check.
Descargue la aplicación Instalador del hardware de Reveal de Google Play Instalador del hardware de Reveal para Android o de la App Store Instalador de Reveal Hardware para iOS.

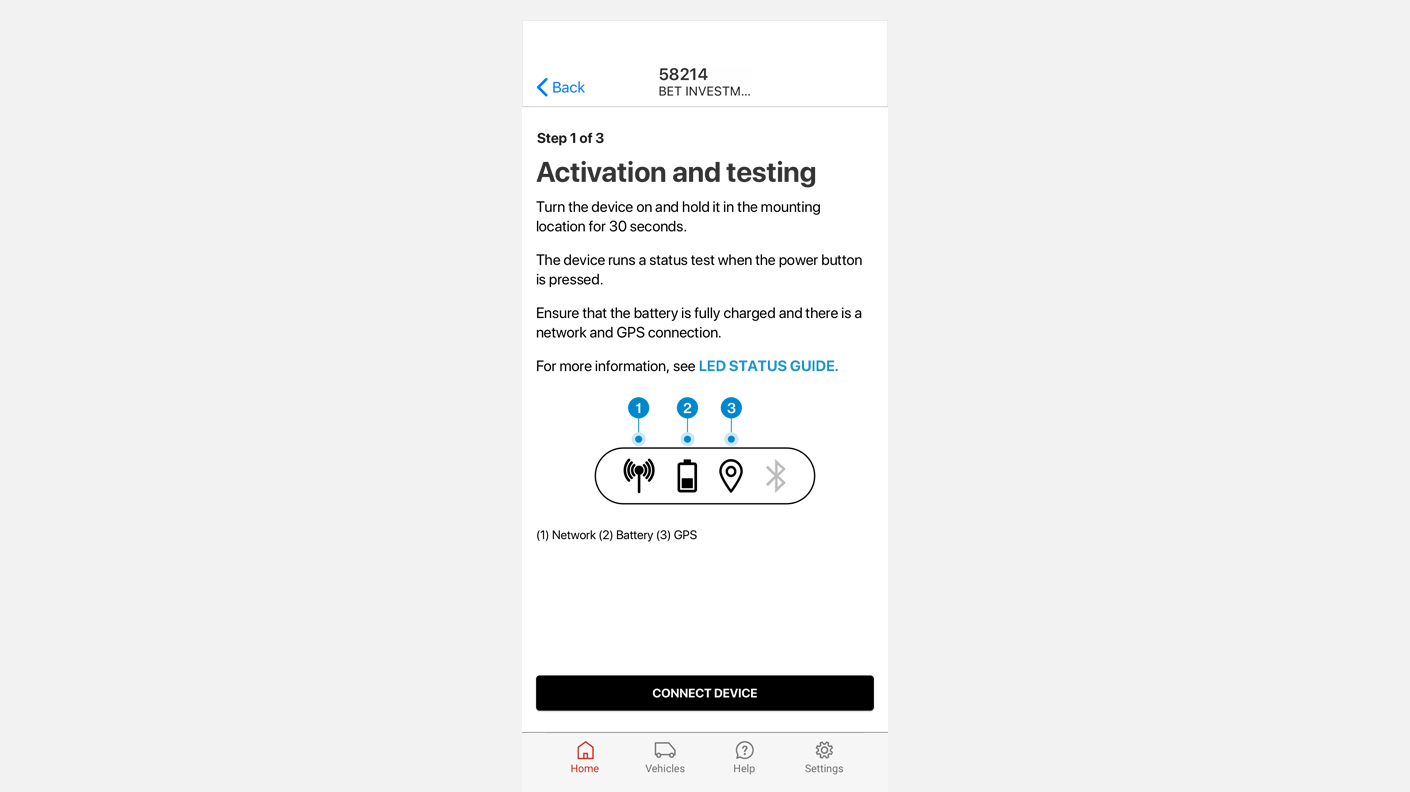

Al utilizar la aplicación Instalador del hardware de Reveal antes de montar el dispositivo en el activo podrá:
- Seleccionar la orden de trabajo y, luego, escanear el código de barras del dispositivo o introducir el ESN del dispositivo.
- Seleccione Dispositivos múltiples de activos PWRD de la lista. (Cabe destacar que esta selección rige para todos los rastreadores de activos, tanto con suministro de energía como no).
- Pruebe el dispositivo para detectar la conectividad de la red y para reparar la ubicación del GPS. (Consulte las secciones Botón Estado y LED de estado).

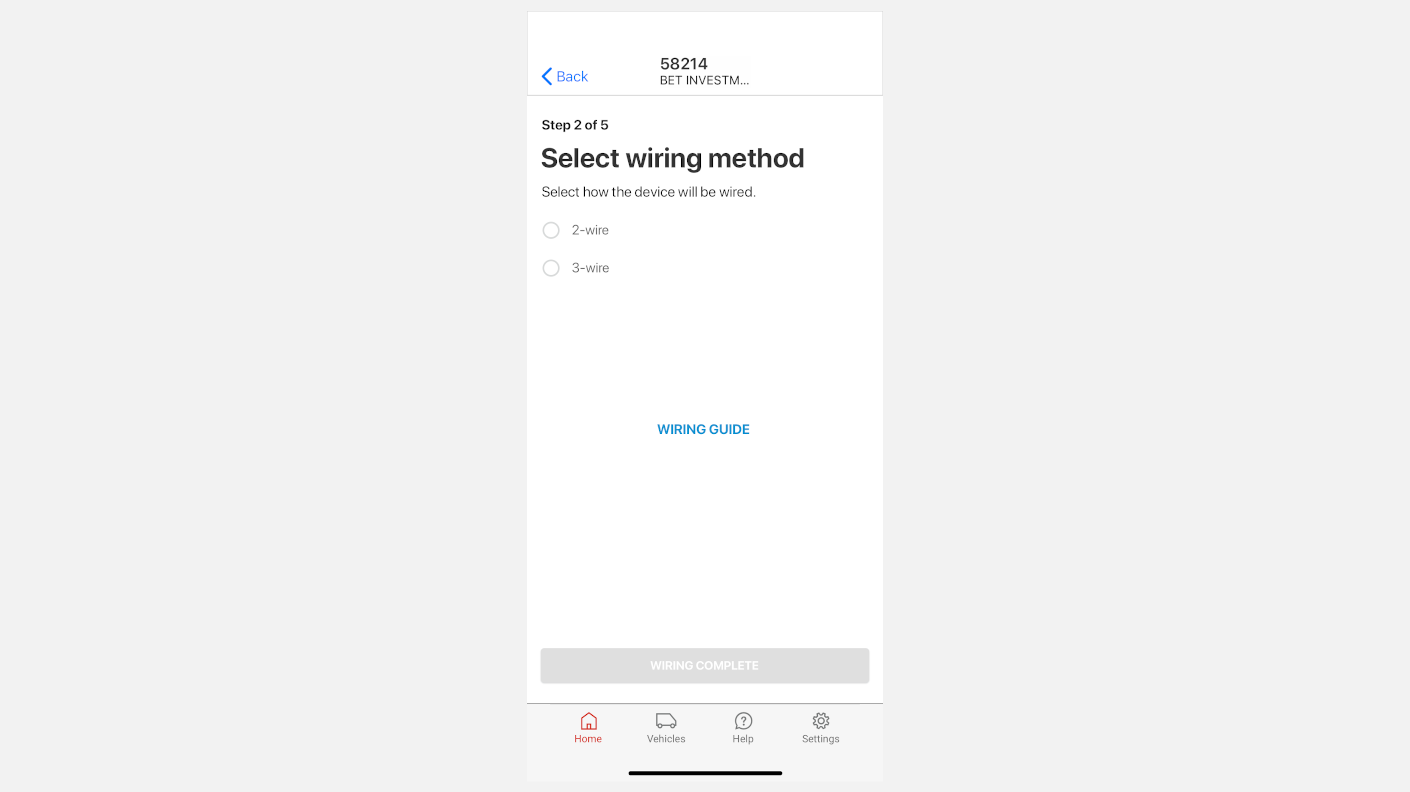

- Seleccione el método de cableado (2 o 3 cables). (Consulte Cablear el dispositivo).
- Introduzca la información del activo.

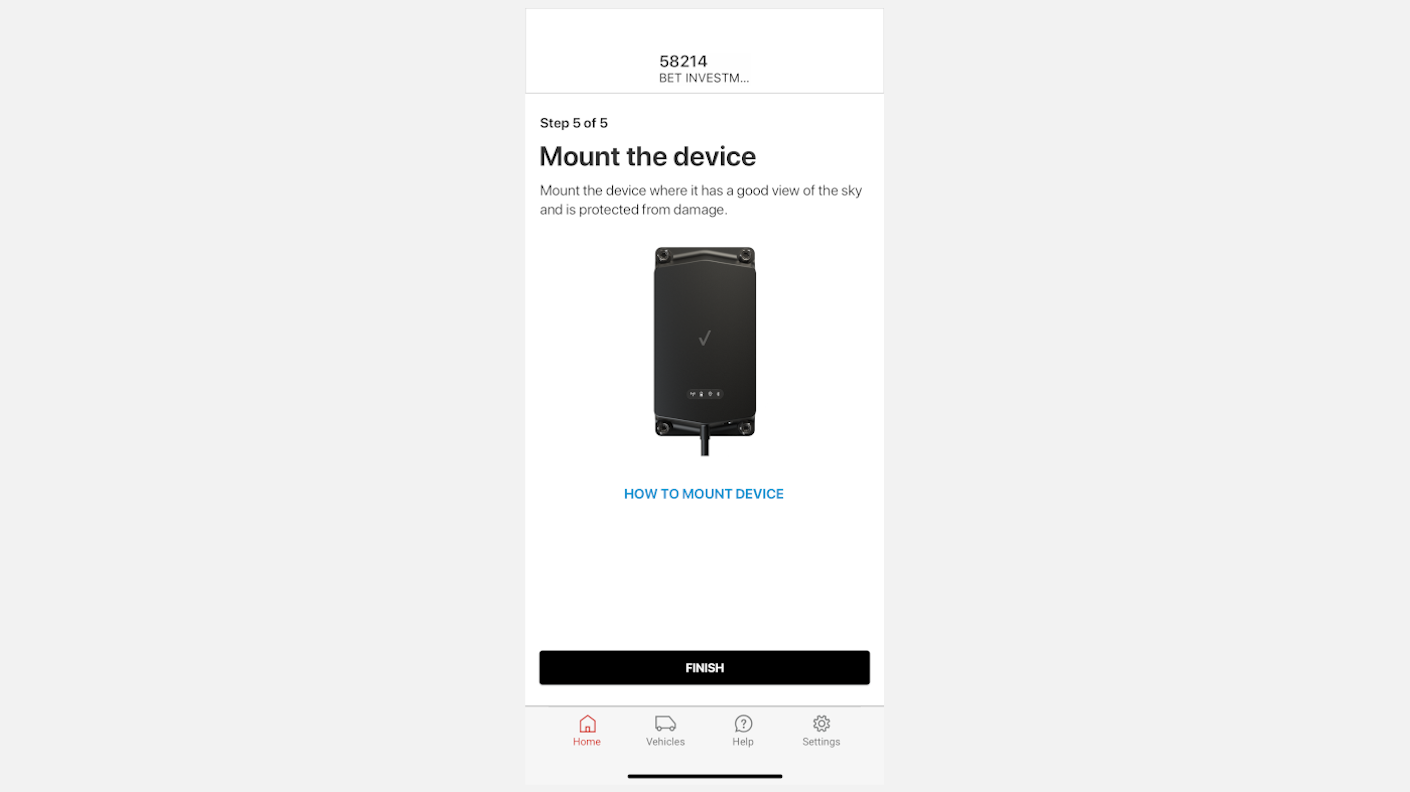

- Conecte los cables y monte el dispositivo en el activo. (Consulte Montar el dispositivo). Luego de realizar el cableado y antes del montaje, presione el botón Estado nuevamente para confirmar que las luces LED de red y GPS se enciendan cuando el dispositivo esté conectado.
- Complete la configuración y activación del dispositivo.
En este momento, los ajustes de 2 o 3 cables de un dispositivo EAT solo se pueden configurar llamando a Atención al cliente para técnicos.
Cablear el dispositivo
En esta sección, se abordan los siguientes temas:
- Diseño del cableado del arnés del dispositivo
- Prácticas recomendadas para el cableado
- Empalme de cables
- Instalación con 2 cables versus 3 cables
- Pasos para la instalación con 2 cables
- Instalación con 2 cables para semi-tráiler con montaje en nariz utilizando un conector de 7 vías
- Pasos para la instalación con 3 cables
- Instalación con 3 cables para tráilers de productos refrigerados
- Conectar con los sensores digitales de entrada/salida
Diseño del cableado del arnés del dispositivo
El dispositivo EAT cuenta con un arnés de E/S y un cable de alimentación largo de 15,4 pies (4,7 m) que termina con estos cables codificados por color con extremos descubiertos:
- El cable único de E/S no se utilizará en el lanzamiento, pero está previsto para una etapa posterior.
- Los tres cables de conexión a tierra negros se reúnen en el extremo al descubierto, lo que le confiere el aspecto de un solo cable.
El arnés del dispositivo incluye dos portafusibles resistentes a las condiciones climáticas. Cada uno de ellos contiene un fusible reemplazable de mini-hoja 3A. Por lo tanto, no es necesario empalmar los fusibles durante la instalación. De ser necesario, pueden comprarse fusibles de reemplazo en cualquier tienda de repuestos para automóvil. Los fusibles están ubicados en el cable de alimentación VDC rojo y en el cable de arranque blanco del dispositivo.
Prácticas recomendadas para el cableado
Para evitar los roces, pase el cable del arnés por un agujero pasante utilizando los agujeros existentes en lugar de hacer un agujero nuevo. Si es necesario perforar, antes de hacerlo, verifique siempre no perforar nada que se encuentre debajo de la superficie de perforación. Introduzca una arandela del tamaño y del tipo adecuados para el agujero en el nuevo agujero perforado para proteger el cable y selle con silicona resistente al clima, según sea necesario.
Debido a que el dispositivo y los cables estarán expuestos a las distintas condiciones climáticas, deberían utilizarse conectores tipo 'butt' termocontraíbles y terminales de aros en lugar de cables de empalme. Se prefieren estos conectores en lugar de los empalmes, incluso cuando los cables no están expuestos a las condiciones climáticas, ya que ofrecen un mejor rendimiento para evitar que el aire y la humedad lleguen a los cables y provoquen corrosión.
Conector tipo 'butt' termocontraíble:
Terminal de aro termocontraíble:
Asimismo, cree un lazo de goteo para evitar que la humedad se deslice por la extensión del cable hacia los dispositivos y conexiones.
Empalme de cables
Si, por algún motivo, no resulta práctico utilizar conectores tipo 'butt' y conectores de aro, y si los cables no van a estar expuestos a las condiciones climáticas (por ejemplo, cables de recorrido interno por la cabina del activo), los empalmes deberían realizarse con la técnica estándar ""introducir y envolver"".
- Retire aproximadamente una pulgada del cable de aislación.
- Divida el cable a la mitad dándole forma de óvalo y empuje el cable que servirá de terminación a través de dicho agujero.
- Vuelva a presionar los cables entre sí y luego envuelva el excedente del cable que se ha introducido recientemente alrededor de él.
- Envuelva el nuevo empalme con cinta eléctrica Super 33 o de calidad superior.
- Realice dos amarres de cables en el empalme. El primero debe pasar sobre el empalme y, el otro, aproximadamente una pulgada debajo de la línea del empalme.
Instalación con 2 cables versus 3 cables
Decida si realizará una instalación con 2 o 3 cables. La aplicación Instalador del hardware de Reveal le pedirá que seleccione un tipo de instalación. El método con 2 cables suele utilizarse en tráilers, en tanto que el método de 3 cables suele preferirse para activos "hierro amarillo" de equipos pesados, como retroexcavadoras o topadoras.
Pasos para la instalación con 2 cables
- Conecte el cable rojo del dispositivo a la fuente de alimentación permanente de +12/24 V del activo.
- Utilice una terminal de aro para conectar el cable de tierra negro del dispositivo con el terminal de batería negativo del activo o un tornillo autorroscante y una terminal de aro para conectar el cable de tierra negro del dispositivo con la conexión a tierra del chasis.
- Enrolle y amarre con firmeza el excedente del arnés del dispositivo. No corte el arnés para reducir su tamaño, ya que, al hacerlo, se limita la capacidad de uso del dispositivo en caso de que se lo transfiera a otro activo en el futuro. Asimismo, con esta acción, se aumentan las posibilidades de cometer un error al realizar el cableado.
Instalación con 2 cables para semi-tráiler con montaje en nariz utilizando un conector de 7 vías
-
Retire la placa de montaje del conector de 7 clavijas.
-
Monte la unidad en el tráiler con las herramientas proporcionadas.
-
Utilice un orificio pasante existente, o bien, si no se encuentra disponible, realice un nuevo orificio pasante en la superficie del tráiler. Si se trata de un nuevo orificio, jale del arnés a través de una arandela.
-
Empuje el arnés hacia abajo por la cara interior de la pared del tráiler hacia el conector de 7 vías.
-
En caso de que sea necesario que el arnés pase por completo, retire los enlaces de fusibles preinstalados del arnés del dispositivo.
-
Realice un lazo de goteo en el arnés para evitar que la condensación llegue a las conexiones eléctricas.
-
Si se utiliza una arandela, introdúzcala por el agujero pasante. Aplique una capa de silicona alrededor de la arandela para sellar el paso.
-
-
Jale del arnés de cableado en el conector de 7 vías.
-
Vuelva a colocar los enlaces de fusibles utilizando los conectores reductores termocontraíbles. Compruebe que haya un fusible de 3-5 amperes.
-
Separe los cables negro y rojo del arnés.
-
Encinte los cables del arnés que no se utilizan en el recubrimiento del arnés (no corte a medida).
-
-
Conecte el cable negro de tierra del dispositivo al cable blanco/clavija superior del tráiler en el tapón del tráiler de 7 vías con el terminal de aro termocontraíble, o bien, aplique el método "introducir y envolver".
-
Conecte el cable de alimentación VDC rojo del dispositivo al cable ""auxiliar"" azul/clavija central del tráiler en el tapón de cables del tráiler de 7 vías con el método de "introducir y envolver" de terminales de aro termocontraíbles.
No conecte el cable de alimentación rojo al marcador o a las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.
A continuación, se muestran los típicos colores de cableado y el diseño de clavijas para un conector de 7 vías de un tráiler-tractor. -
Recubra las conexiones de terminales de aro recientemente instaladas con grasa dieléctrica o espray anticorrosión protector de terminales, según sea necesario, y utilice un bucle de cables para proteger las partes expuestas de los cables que no estén protegidas por el aislante del arnés de cables del dispositivo.
- Vuelva a montar la placa de cubierta de 7 clavijas.
Consulte los colores de cableado típicos y el diseño de clavijas arriba.
Conecte el cable de alimentación rojo del dispositivo al cable auxiliar azul del tráiler.
Conecte el cable de tierra negro del dispositivo al cable de tierra blanco del tráiler.
No conecte el cable de alimentación rojo al marcador o a las luces de ejecución, a menos que Verizon Connect lo solicite específicamente.
Pasos para la instalación con 3 cables
- Conecte el cable rojo de VDC a la fuente de alimentación permanente de batería de +12/24 VDC del activo.
- Conecte el cable de tierra negro del dispositivo al terminal de batería negativo del activo. Si esto no resulta práctico, conecte a la tierra del chasis en el activo utilizando un terminal de aro y un tornillo autoperforante o un perno de fábrica.
- Conecte el cable blando de arranque del dispositivo al arranque/fuente de alimentación conectada VDC de +12/24 del activo. La fuente de alimentación del activo variará según el tipo de activo. Podría estar ubicada en el interruptor de arranque del activo o en la caja de fusibles del activo.
- Enrolle y amarre con firmeza el excedente del arnés del dispositivo. No corte el arnés para reducir su tamaño, ya que, al hacerlo, se limita la capacidad de uso del dispositivo en caso de que se lo transfiera a otro activo en el futuro. Asimismo, con esta acción, se aumentan las posibilidades de cometer un error al realizar el cableado.
Instalación con 3 cables para tráilers de productos refrigerados
Si bien la mayoría de los tráilers requieren de una instalación con 2 cables, los tráilers de productos refrigerados son la excepción, ya que suelen requerir de una instalación con 3 cables. Además de los tres cables principales, debería utilizarse un cable de entrada digital para permitir la supervisión de las horas de motor del transporte de productos refrigerados a través del circuito de arranque del mismo.
Conectar con los sensores digitales de entrada/salida
Luego de instalar el cableado principal del dispositivo, puede continuar con el cableado de E/S de los sensores, si así lo requiere la orden de trabajo. Las funciones del sensor, como PTO (toma de fuerza), pluma, puerta trasera o luces son parte opcional de la instalación. Si la instalación no incluye el cableado de E/S, omita esta sección y siga adelante para completar la instalación, tal como se indica en la aplicación Instalador del hardware de Reveal.
Las entradas de los sensores, para funciones como PTO (toma de fuerza), pluma, puerta trasera o luces, son parte opcional de la instalación. Si la instalación no requiere entradas, siga adelante para completar la instalación tal como se indica en la aplicación Instalador del hardware de Reveal.
El dispositivo EAT cuenta con estas opciones de E/S:
- Dos entradas digitales. Estas entradas pueden alternar entre una polaridad positiva o negativa, y no se requieren relés. Tal como se muestra en la sección Diseño del cableado del arnés del dispositivo, cada una de las dos entradas tiene dos cables, uno alto (positivo) y otro bajo (negativo). Deben conectarse ambos cables en cada entrada que se utilice.
- Una salida digital. La salida digital ofrece una salida negativa de 200 mA. La salida digital suele utilizarse para dar energía a una bobina de relé, o para funciones como zumbador o LED.
- Una entrada y una salida de un cable (un cable para cada una de ellas). La E/S de un cable aún no es compatible con este dispositivo. Por lo tanto, el cable gris de un solo cable no se utiliza por el momento, pero está previsto que se utilice más adelante, en una etapa posterior del producto.
Montar el dispositivo
En esta sección, se brinda información sobre dónde montar el dispositivo y cómo hacerlo.
Dónde montar el dispositivo
El lugar en el que se monte el dispositivo depende, en parte, del tipo de activo. Sin embargo, el arnés largo del dispositivo permite distintas opciones.
Lo más importante que debe recordarse es, en primer lugar, sostener el dispositivo donde se pretende montarlo y probar las conexiones de red y GPS antes de comenzar a realizar agujeros. Para realizar la prueba, se presiona el botón Estado del dispositivo y se leen las luces LED de estado. Si las luces LED no indican la conexión correcta a una red ni la reparación de la ubicación del GPS, repita la prueba en otro lugar del activo hasta que la conexión de red y la reparación del GPS se realicen correctamente.
- Asegúrese de que el activo en sí no esté ubicado en un sitio en que puedan verse reducidas las señales de red o GPS durante la instalación, por ejemplo, debajo de un cobertizo de metal.
- Aun cuando el dispositivo posea calificación IP67, mantengalo despejado de todo tipo de piezas móviles o zonas que harán que el dispositivo esté expuesto a desperdicios de la carretera o espray de agua de alta presión. Asimismo, no monte el dispositivo cerca de maquinarias que emitan calor.
-
Algunos sitios recomendados para el montaje en tráilers incluyen la parte superior de la lengua del tráiler o barandas, rieles laterales o mamparas frontales.
- Utilice las herramientas de montaje incluidas. No utilice remaches ni tornillos avellanados. No aplique torsión. El hecho de aplicar una torsión excesiva o utilizar las herramientas inadecuadas de montaje pueden provocar que se resquebraje el plástico que rodea al orificio de montaje.
- No se recomienda realizar una instalación con escalera. No obstante, si es necesario realizar el trabajo en altura, usted es responsable de utilizar equipos de seguridad y cumplir con los procedimientos de seguridad correspondientes.
- No recomendamos realizar el montaje del dispositivo con el frente hacia abajo, debajo del activo, ya que las reverberaciones de la tierra pueden afectar la precisión de los informes.
- La forma en que oriente el dispositivo puede afectar su rendimiento. Estas son algunas de las opciones de montaje preferidas:
Montaje vertical del dispositivo en una superficie vertical
Al montar el dispositivo verticalmente en una superficie vertical, la orientación preferida es con la marca de verificación de Verizon hacia arriba. De esa manera, el botón de estado queda ubicado en la parte inferior, donde está menos expuesto a las condiciones climáticas.
Montaje horizontal del dispositivo en una superficie vertical
Al montar el dispositivo horizontalmente en una superficie vertical, la orientación preferida es con la etiqueta del dispositivo hacia abajo (la etiqueta no se muestra en la imagen). De esa manera, evitará que la etiqueta se desgaste debido a las condiciones climáticas.
Montaje del dispositivo en una superficie horizontal
Al realizar el montaje del dispositivo en una superficie horizontal, ubique la marca de verificación de Verizon, es decir, la parte frontal del dispositivo, hacia arriba. No se recomienda montar el dispositivo con la parte frontal hacia abajo, ya que esto puede afectar la precisión de los informes.
Cómo montar el dispositivo
Luego de realizar una prueba correcta de la red y del GPS, y tras completar la configuración y la activación en la aplicación Instalador del hardware de Reveal.
- Mantenga posicionado el dispositivo donde se lo montará para marcar las posiciones de los cuatro orificios de montaje en los que se realizarán las perforaciones.
- Si se utilizan tornillos, se recomiendan perforar previamente los agujeros.
- Sujete el dispositivo al activo con los tornillos o pernos proporcionados. No aplique torsión. No utilice remaches ni tornillos avellanados. El hecho de aplicar una torsión excesiva o utilizar las herramientas inadecuadas de montaje pueden provocar que se resquebraje el plástico que rodea al orificio de montaje.
Declaración de cumplimiento con FCC
Este dispositivo cumple con la Parte 15 de las Reglas de FCC. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este dispositivo no debería causar interferencias dañinas y (2) debe aceptar las interferencias que recibe, incluidas aquellas que puedan provocar un funcionamiento no deseado. Los cambios o modificaciones que no cuenten con la aprobación expresa de la parte responsable por el cumplimiento podrían invalidar la autoridad del usuario para operar el equipo.
Este equipo se ha probado y se determinó que cumple con los límites establecidos para un dispositivo digital de clase B, de conformidad con la Parte 15 de las Reglas de FCC. Se han establecido estos límites para brindar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de frecuencia de radio. En caso de no instalarse y utilizarse según lo establecido en las instrucciones, podrían provocarse interferencias dañinas en las comunicaciones por radio. No obstante, no se garantiza que no ocurrirán este tipo de interferencias en una instalación específica.
En caso de que este equipo provoque interferencias dañinas en la recepción de señales de radio o televisión (que podrá determinarse al apagar y encender el equipo), se sugiere que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reorientar o reubicar la antena receptora.
- Aumentar el espacio de separación entre el equipo y el receptor.
- Conectar el equipo a una salida de otro circuito que no sea el del receptor al cual está conectado.
Consultar al distribuidor o técnico de instalación para obtener ayuda.
