Reposicionar una cámara en el parabrisas
Cuando la cámara está montada en la posición correcta y la lente está ubicada en el ángulo correcto, se detectan comportamientos de conducción inseguros y se cargan videos en la Lista de videos.
En este artículo
- Comprobar la posición de la cámara en el parabrisas
- Reposicionar la cámara para auto con IA
- Antes de comenzar
- Paso 1. Retirar el panel lateral
- Paso 2. Deslizar la cámara fuera del soporte
- Paso 3. Quitar el soporte de montaje
- Paso 4. Limpiar el parabrisas
- Paso 5. Buscar una posición de montaje
- Paso 6. Ajustar la cámara orientada hacia la carretera
- Paso 7. Ajustar la cámara orientada hacia el conductor
- Paso 8. Montar la cámara
- Paso 9. Bloquear la cámara orientada hacia la carretera
- Paso 10. Bloquear la cámara orientada hacia el conductor
- Reposicionar la cámara orientada a la carretera (modelo 2)
Comprobar la posición de la cámara en el parabrisas
Si la cámara no está montada dentro del área sombreada, reposicione la cámara para mover el soporte de la cámara a otro punto del parabrisas.
Reposicionar la cámara para auto con IA.
Reposicionar la cámara orientada a la carretera (modelo 2).
Si la cámara está montada dentro del área sombreada, ajuste los ángulos de la cámara mientras la cámara sigue sujeta al soporte de montaje.
Reposicionar la cámara para auto con IA
Antes de comenzar
Reunir las herramientas necesarias
Necesitará las siguientes herramientas:
- Destornillador con punta de estrella T6
- Una almohadilla adhesiva de repuesto
- Herramienta de extracción de los paneles
- Paños con alcohol
El destornillador, las almohadillas adhesivas y los paños con alcohol se proporcionan con la cámara con IA. Para pedir más suministros, póngase en contacto con el Soporte técnico.
Prepare el vehículo
Apague el arranque del vehículo y espere durante 15 minutos hasta que la cámara se apague.
Paso 1. Retirar el panel lateral
- Desatornille el panel lateral derecho. Los dos tornillos cautivos quedarán conectados al panel.
- Tire firmemente de la lengüeta para quitar el panel.
Paso 2. Deslizar la cámara fuera del soporte
Retire la cámara del soporte deslizándola firmemente hacia la izquierda.

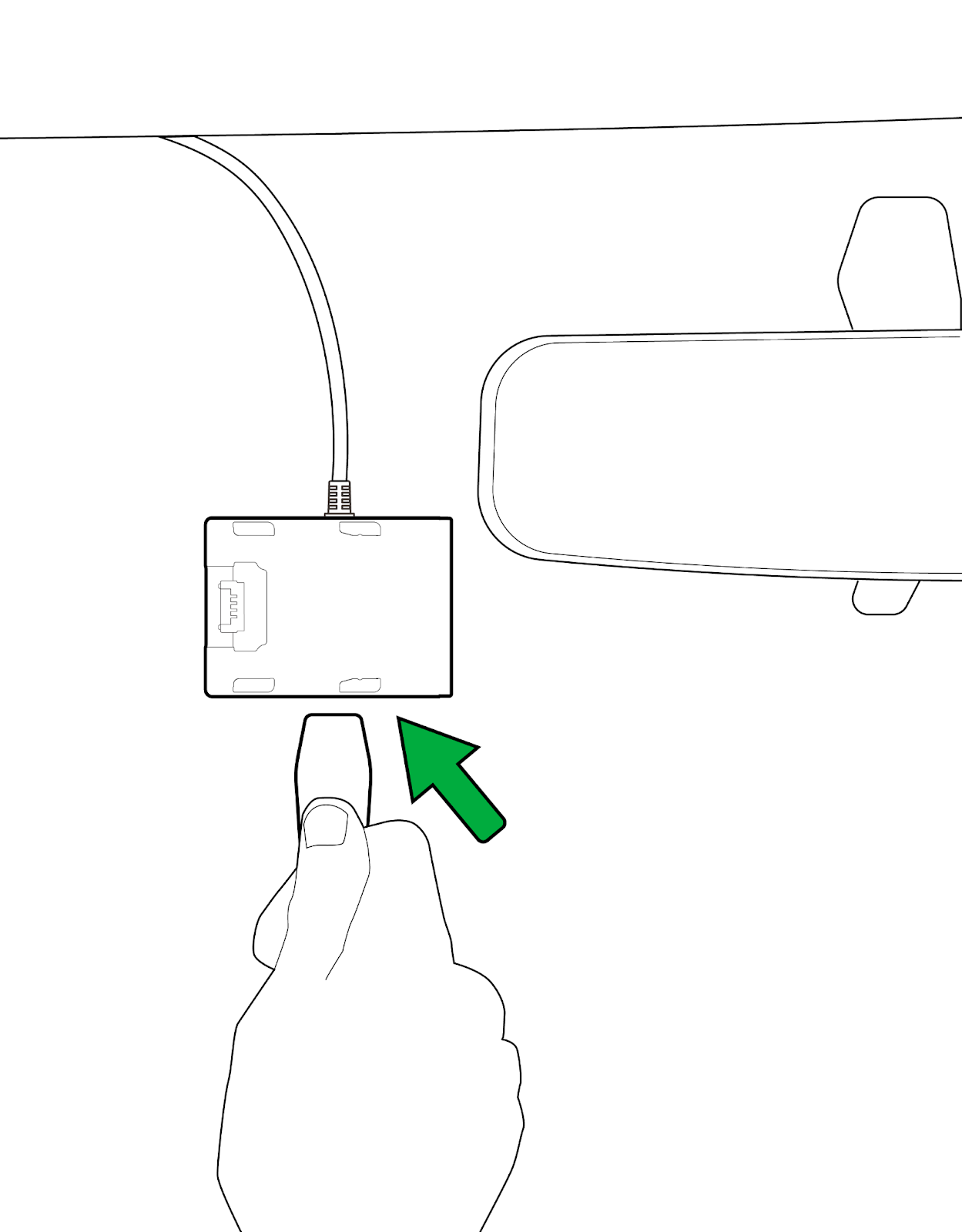

Paso 3. Quitar el soporte de montaje
- Calce la herramienta de extracción del panel entre el soporte de montaje y el parabrisas.
- Presione suavemente haciendo palanca hasta separar el soporte de montaje.

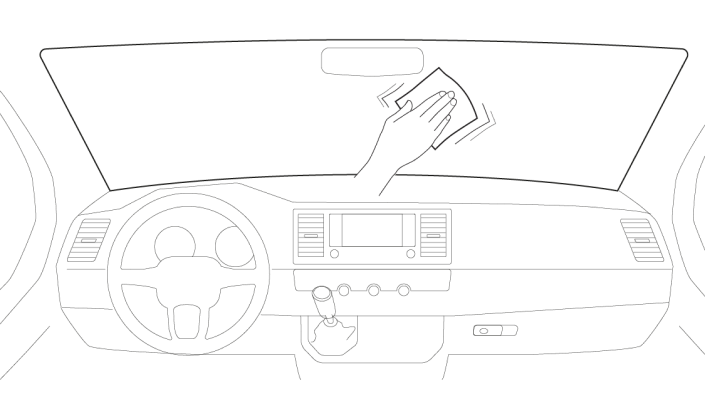

Paso 4. Limpiar el parabrisas
Limpie el parabrisas con un paño con alcohol. Retire cualquier residuo de adhesivo sobrante que haya quedado adherido al parabrisas.
Paso 5. Buscar una posición de montaje
- Ubíquese en el asiento del conductor.
- Baje ambos parasoles.
- Sostenga la cámara en cualquier lugar dentro del área sombreada de la imagen anterior donde desee montarla.
Cuando elija una ubicación, tenga en cuenta lo siguiente:
- La cámara no debe obstruir la visión del conductor de la carretera frente a él.
- Asegúrese de que las lentes no estén obstruida por los parasoles, el espejo retrovisor o la banda parasol del parabrisas. La banda parasol oscurece la imagen de la cámara orientada hacia la carretera y está en la posición del sistema de control de clima del vehículo. El exceso de calor puede interferir con el funcionamiento de la cámara.
No adhiera la cámara al parabrisas hasta más tarde.
Es responsabilidad de su empresa garantizar que el uso de cámaras para auto en vehículos cumpla con todas las leyes y reglamentaciones correspondientes a su región. Obtenga más información.
Paso 6. Ajustar la cámara orientada hacia la carretera
- Sostenga la cámara en el lugar donde desea montarla.
- Ajuste el ángulo de la cámara para tener una vista despejada de la carretera por delante.
- Para ajustar el ángulo de la cámara, gire la lente de montaje hacia arriba y hacia abajo.
Si tiene una cámara con IA orientada a la carretera, vaya al paso 8.
Paso 7. Ajustar la cámara orientada hacia el conductor
- Sostenga la cámara en el lugar donde desea montarla.
- Ajuste el ángulo de la cámara para que apunte hacia el centro de la cabina.
- Para ajustar el ángulo de la cámara, gire la lente de montaje hacia arriba y hacia abajo. La cámara tiene un campo de visión de 120 grados, con lo cual cubre gran parte del interior del vehículo.
Paso 8. Montar la cámara
- Asegúrese de que la temperatura del parabrisas no sea ni muy caliente ni muy fría (recomendamos una temperatura entre 50 °F y 80 °F/10 °C y 26 °C). De lo contrario, la almohadilla de montaje no se adherirá correctamente al parabrisas.
- Retire las pestañas protectoras de ambas lentes de la cámara.
- Despegue la capa protectora de la almohadilla de montaje del soporte de la cámara.
- Adhiera el soporte al parabrisas y presione firmemente durante 30 segundos.
Paso 9. Bloquear la cámara orientada hacia la carretera
- Retire la cámara del soporte deslizándola firmemente hacia la izquierda.
- Ajuste la traba con un destornillador.
- Deslice la cámara hacia atrás en el soporte hasta que encaje en su lugar.
Si tiene una cámara con IA orientada a la carretera, los pasos están completos.
Paso 10. Bloquear la cámara orientada hacia el conductor
- Reemplace el panel lateral.
- Bloquee apretando los dos tornillos con un destornillador.
Reposicionar la cámara orientada a la carretera (modelo 2)
Antes de comenzar
Reunir las herramientas necesarias
Necesitará las siguientes herramientas:
- Una almohadilla adhesiva de repuesto
- Herramienta de extracción de los paneles
- Paños con alcohol
Las almohadillas adhesivas y los paños con alcohol se proporcionan con la cámara con IA. Para pedir más suministros, póngase en contacto con el Soporte técnico.
Prepare el vehículo
Apague el arranque del vehículo y espere durante 15 minutos hasta que la cámara se apague.
Paso 1. Retirar la cámara del parabrisas
- Calce la herramienta de extracción del panel entre el soporte de montaje y el parabrisas.
- Presione suavemente haciendo palanca hasta separar el soporte de montaje.
- Retire cualquier residuo de adhesivo de la almohadilla adhesiva sobrante que haya quedado adherido al parabrisas. Para hacerlo, puede:
- Frotarlo para generar fricción y calor. Los residuos se despegarán.
- Utilice un removedor adhesivo junto con una espátula u otra herramienta.
Paso 2. Limpiar el parabrisas
Limpie el parabrisas con un paño con alcohol. Retire cualquier residuo de adhesivo sobrante que haya quedado adherido al parabrisas.
Paso 3. Buscar una posición de montaje
- Ubíquese en el asiento del conductor.
- Baje ambos parasoles.
- Sostenga la cámara en cualquier lugar dentro del área sombreada de la imagen anterior donde desee montarla.
Cuando elija una ubicación, tenga en cuenta lo siguiente:
- La cámara no debe obstruir la visión del conductor de la carretera frente a él.
- Asegúrese de que las lentes no estén obstruida por los parasoles, el espejo retrovisor o la banda parasol del parabrisas. La banda parasol oscurece la imagen de la cámara orientada hacia la carretera y está en la posición del sistema de control de clima del vehículo. El exceso de calor puede interferir con el funcionamiento de la cámara.
No adhiera la cámara al parabrisas hasta más tarde.
Es responsabilidad de su empresa garantizar que el uso de cámaras para auto en vehículos cumpla con todas las leyes y reglamentaciones correspondientes a su región. Obtenga más información.
Paso 4. Colocar una nueva almohadilla adhesiva
- Coloque una nueva almohadilla adhesiva 3M en el soporte de la cámara y presione con firmeza.
- Quite la tira de protección de la almohadilla adhesiva.

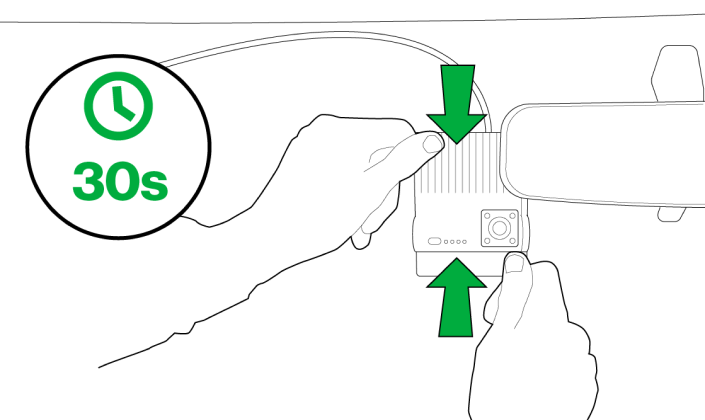

Paso 5. Pegar la cámara al parabrisas
Mantenga presionada con firmeza la cámara al parabrisas durante 30 segundos. De esta manera, el adhesivo se endurece y reafirma, y se reducen las posibilidades de que la cámara se caiga del parabrisas.
