Guía de instalación: XT63xx con SDLC para vehículos Ford de carga liviana en Fleet

En este artículo, se explica cómo instalar un dispositivo Xirgo XT63xx en vehículos Ford de carga liviana con un cable SDLC.

Tiempo requerido: 20 a 30 minutos

Para una conexión ECMD, se requiere un archivo de parámetros de script de configuración actualizado y habilitado para ECM para identificar correctamente la hora de arranque. (En el Paso 10, llamará a Atención al cliente de Fleet para hacerlo).

En este artículo:

• Paso 1: Buscar y tomar nota del número de serie del dispositivo
• Paso 2: Identificar las luces LED del dispositivo
• Paso 3: Elegir dónde montar el dispositivo
• Paso 4: Identificar el cable SDLC y el módulo SDLC Gateway
• Paso 5: Conectar el cable SDLC al vehículo
• Paso 6: Conectar el cable SDLC al dispositivo
• Paso 7: Conectar el arnés de E/S
• Paso 8: Instalar el lector de Id. de conductor y el zumbador externo
• Paso 9: Enrutar los cables y fijar el dispositivo
• Paso 10: Actualizar la configuración del dispositivo y comprobar el funcionamiento

Para instalaciones que no tienen periféricos opcionales, no se requiere el paso 5.
En instalaciones que no tienen lector de Id. de conductor ni zumbador externo, el paso 6 no es obligatorio.

Paso 1: Buscar y tomar nota del número de serie del dispositivo

El número de serie del dispositivo se encuentra en la parte superior del dispositivo.

Tome nota del número de serie del dispositivo (lo precisará más adelante para comprobar la instalación).

Paso 2: Identificar las luces LED del dispositivo

1. Identifique la ubicación de las luces LED del dispositivo.

2. Observe los colores y estados de las luces LED.

Luz LED de color ámbar (red celular)

• APAGADO: Sin alimentación al dispositivo
• Luz fija: El arranque está ACTIVADO, se adquiere red celular
• Parpadeo de 1 hz: El arranque está DESACTIVADO
• Parpadeo rápido: El arranque está ACTIVADO, buscando red celular

Luz LED de color azul (Bluetooth)

• APAGADO: El Bluetooth no está conectado
• Parpadeo: El Bluetooth está conectado

Luz LED de color verde (GPS)

• APAGADO: Buscando satélites
• Parpadeo: Cantidad de satélites +1
  • La luz LED parpadea una vez para indicar que se ha adquirido señal de GPS.
  • La luz LED continúa parpadeando para indicar la cantidad de satélites visibles para el dispositivo.

Paso 3: Elegir dónde montar el dispositivo

Busque una ubicación apta para montar el dispositivo, como detrás del grupo de instrumentos o el panel de rodilla.

• Para una mejor recepción:
  • El dispositivo debería ubicarse con la etiqueta mirando hacia arriba y orientado al cielo.
  • El dispositivo debería tener una línea de visión despejada fuera del vehículo.
  • El dispositivo no debería colocarse directamente debajo de partes metálicas.

El dispositivo funciona a través del vidrio, el plástico y la mayoría de los compuestos.

• Elija una ubicación de montaje donde sea posible sujetar el dispositivo con precintos, cinta VHB o Velcro.

Paso 4: Identificar el cable SDLC y el módulo SDLC Gateway

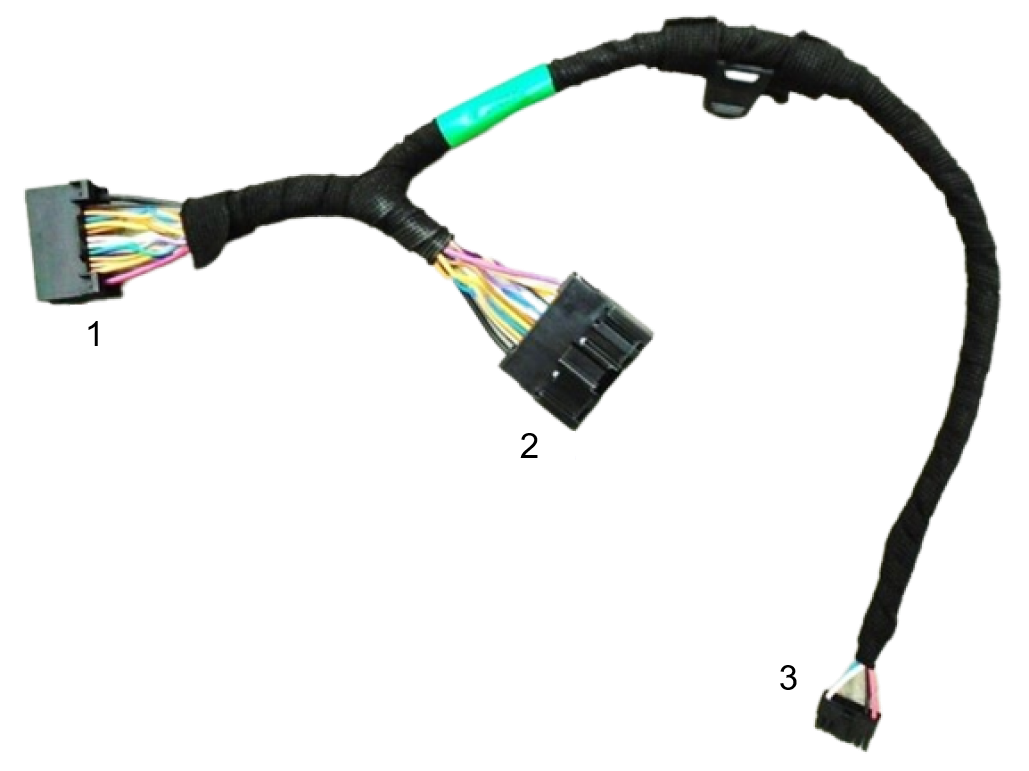

1. Identifique los conectores en el cable SDLC (vea la imagen de abajo).
   1. Conector para la parte trasera del módulo SDLC del vehículo
   2. Conector para el conector de fábrica del vehículo
   3. Conector para el dispositivo Xirgo XT63xx


   El cable SDLC se utiliza para realizar una conexión entre el arnés de fábrica y la parte trasera del módulo Ford Gateway/SDLC.
2. Identifique el módulo SDLC, como se ilustra a continuación.
   El módulo SDLC, también conocido como Ford Gateway, ya está montado en el vehículo.

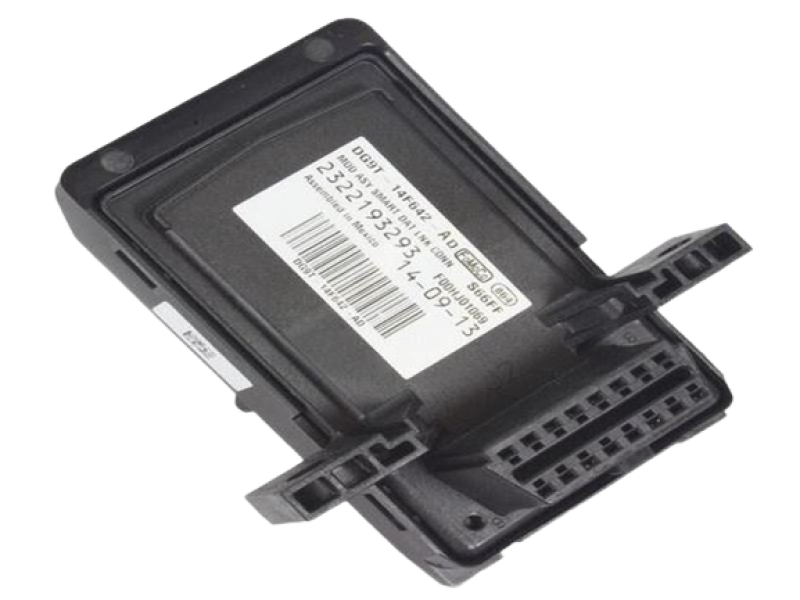

Vista delantera del módulo SDLC

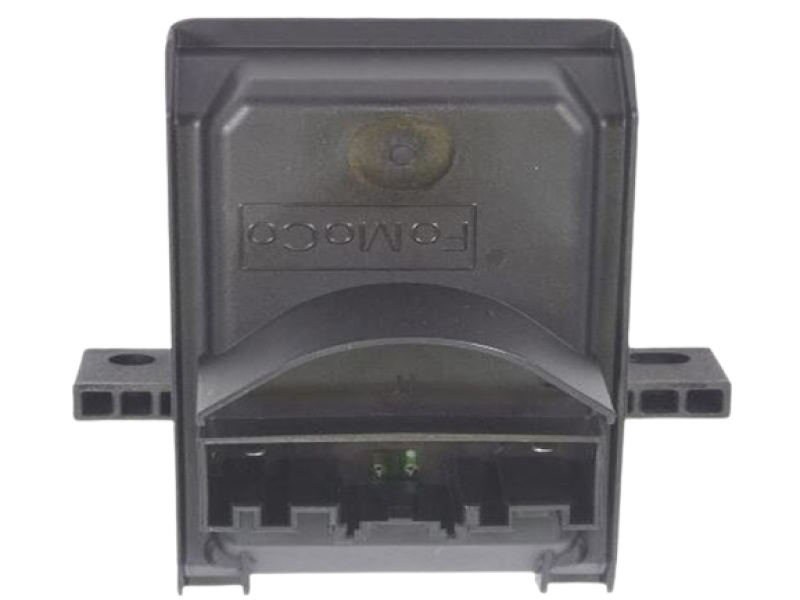

Vista trasera del módulo SDLC

Paso 5: Conectar el cable SDLC al vehículo

1. Desmonte el módulo SDLC y desconecte el arnés de fábrica de la parte posterior del módulo SDLC.

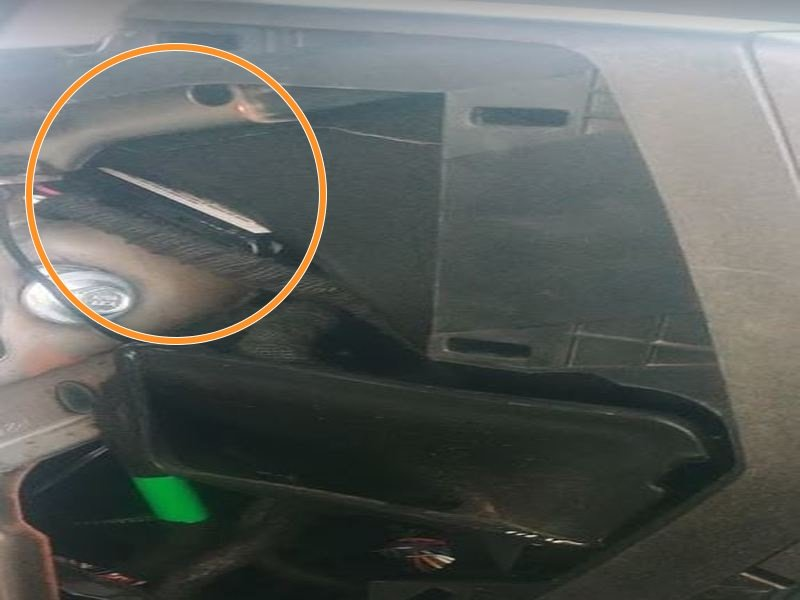

   El módulo SDLC suele estar ubicado junto al panel de rodilla del lado del conductor.
2. Coloque el cable Y proporcionado en su lugar, entre el conector de fábrica y el lado posterior del módulo SDLC.

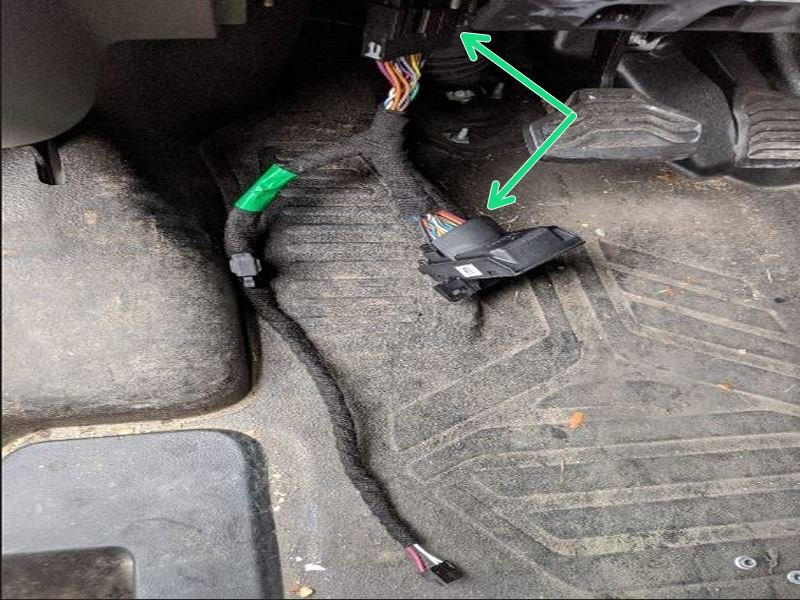

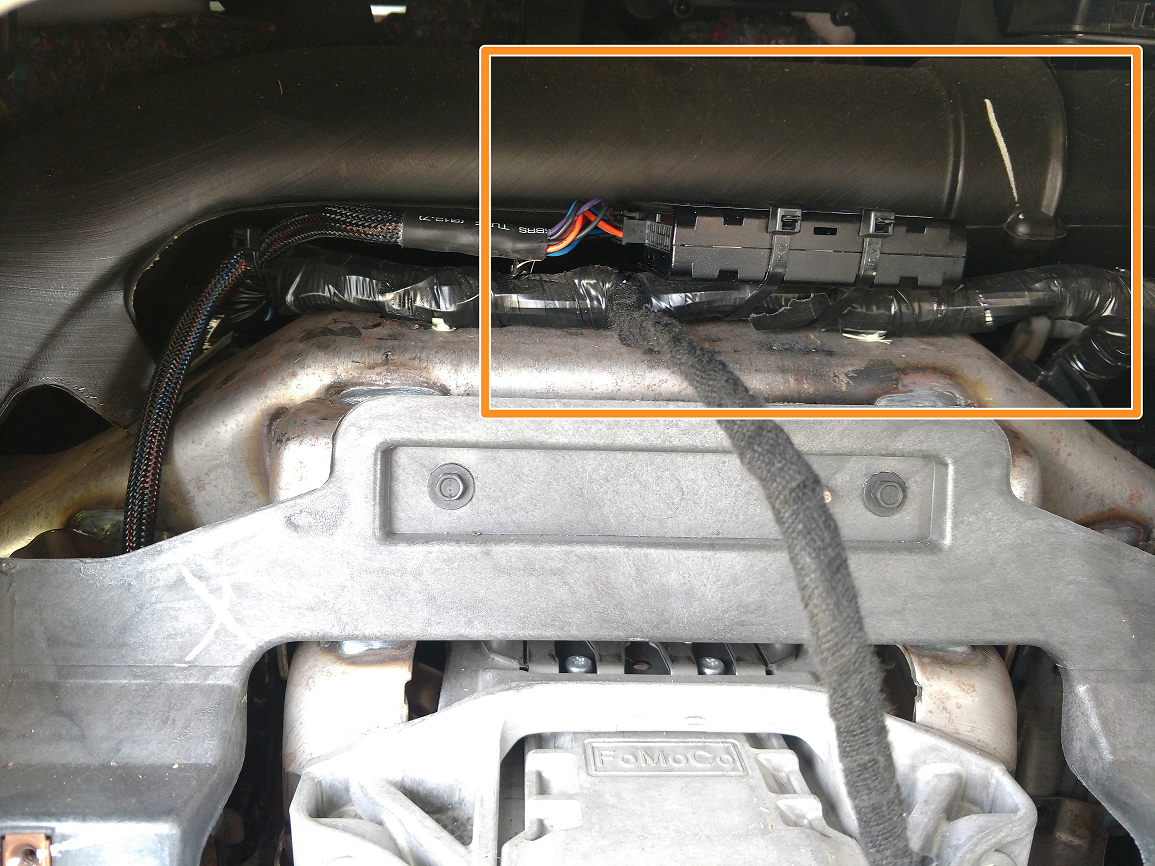

   Las conexiones Y del SDLC completas deberían verse como en la imagen de abajo.


3. Vuelva a montar el módulo SDLC en su lugar.
4. Sujete el cable en todo su recorrido. Tenga cuidado de que no haya partes movibles que lo obstruyan.
   Asegúrese de que la ubicación del cable no interfiera con la operación del vehículo por parte del conductor ni con ninguno de los controles del vehículo (como frenos, pedales o dirección).

Paso 6: Conectar el cable SDLC al dispositivo

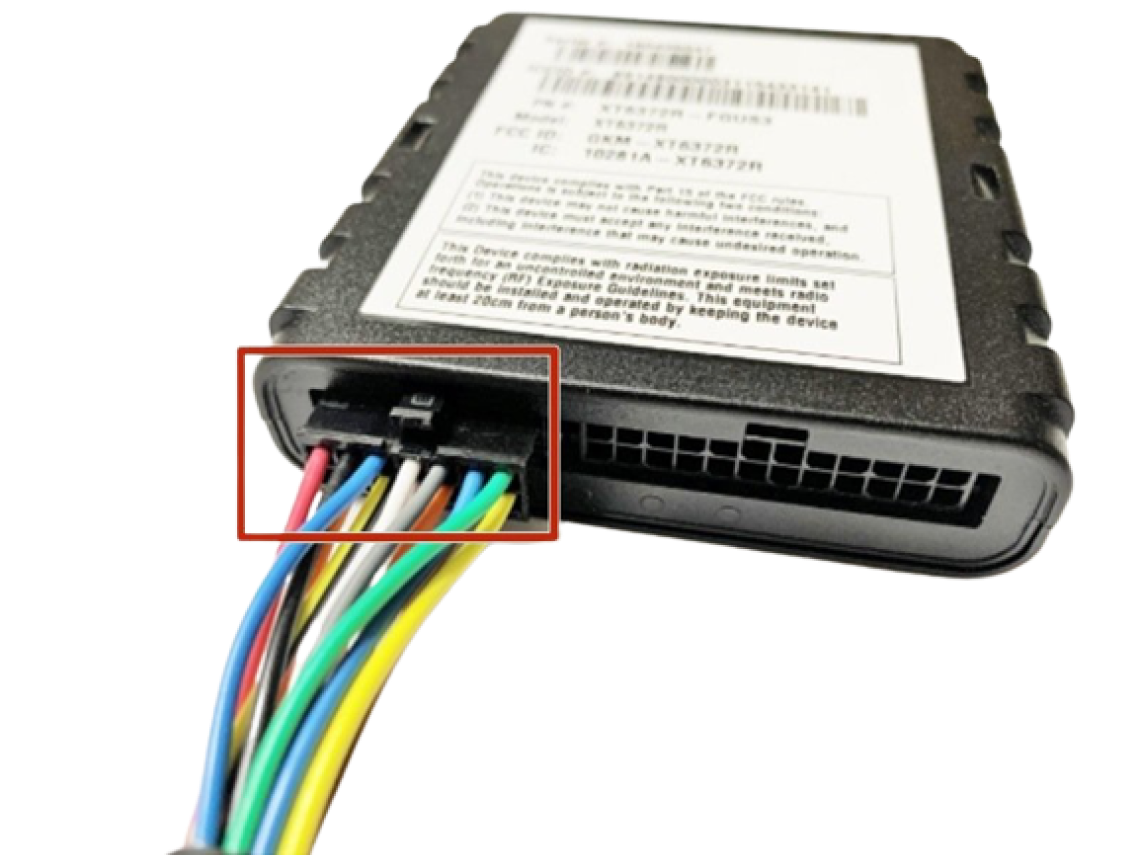

1. Conecte el conector Molex de 14 pines al dispositivo para la conexión de ECM.

• Si no hay periféricos opcionales instalados, vaya al Paso 9: Enrutar los cables y fijar el dispositivo.
• De lo contrario, vaya al Paso 7: Conectar el arnés de E/S.

Paso 7: Conectar el arnés de E/S

Este paso es exclusivo de instalaciones que tienen periféricos opcionales o entradas de sensores.

1. Enchufe el conector de arnés de E/S de 24 pines Molex en el dispositivo Xirgo.




2. Conecte el arnés de E/S a las entradas opcionales (vea las imágenes de abajo).
   Los colores de los cables pueden variar. Verifique siempre el número de pin.


   A: la entrada 1 es el pin 6; (-) entrada negativa B: la entrada 2 es el pin 7; (-) entrada negativa




   A: Garmin B: Pánico/Privacidad C: Zumbador de Id. del conductor D: Lector de Id. del conductor

Paso 8: Instalar el lector de Id. de conductor y el zumbador externo

Este paso es solo para instalaciones que no tienen lector de Id. de conductor ni zumbador externo.

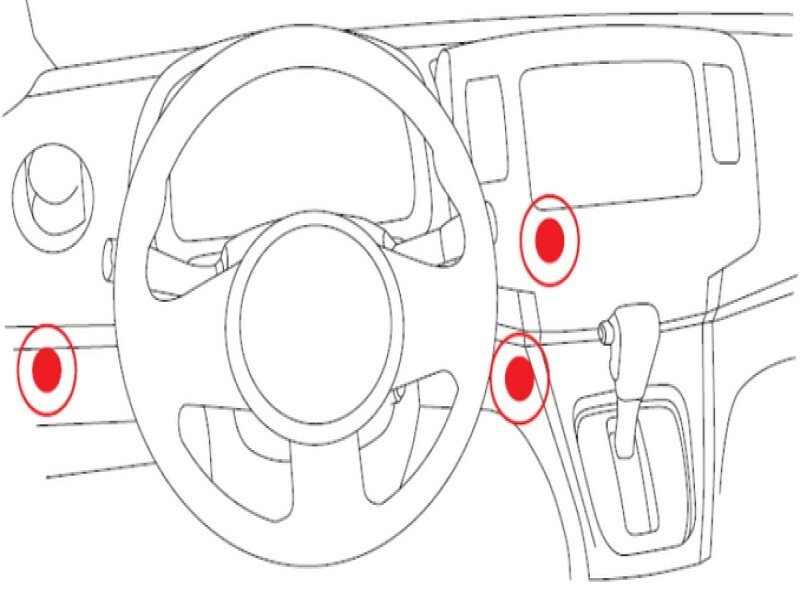

1. Monte el lector del Id. del conductor en una ubicación que le resulte práctica al conductor, como a la derecha de la columna de dirección.
   Utilice siempre la misma ubicación en cada uno de los vehículos del cliente, siempre que sea posible.

2. Instale el lector del Id. del conductor. Para ello, haga un agujero de 3/8" (9,5 mm) en el panel de instrumentos con una profundidad de distancia mínima de 3/4" (19 mm) detrás del panel.
3. Retire la arandela de sujeción de la parte posterior del lector y pase el arnés de 2 pines por el agujero. Luego, sujete el lector en su lugar. Para ello, deslice la arandela de sujeción por el arnés hasta que haga tope con la parte posterior del panel.
4. Pase el conector del Id. del conductor de 2 pines por el cabezal del cable del lector del Id. del conductor del arnés de E/S. Sujete el sobrante de cables con un precinto.

Proporcionar alimentación al zumbador externo del Id. del conductor

Recordatorio: Sin instalación de 3 cables.

Cuando se utiliza un arnés de diagnóstico ECMD para alimentar el dispositivo, el zumbador externo del Id. del conductor requiere de una fuente de 12 V para operar.

1. Proporcionar alimentación al zumbador externo:
   Desconecte el arnés de 24 pines del dispositivo.
   Una los cables rojo y blanco con un conector reductor o una tapa de prensado.

2. Pase el conector del zumbador de 3 pines por el cabezal del cable del zumbador del arnés de E/S. Sujete el sobrante de cables con un precinto.

Paso 9: Enrutar los cables y fijar el dispositivo

1. Enrute los cables hacia la ubicación de montaje elegida anteriormente (vea el Paso 3).
   Enrolle y sujete los cables sueltos con precintos para asegurarse de que no molesten al conductor ni al normal funcionamiento del vehículo.

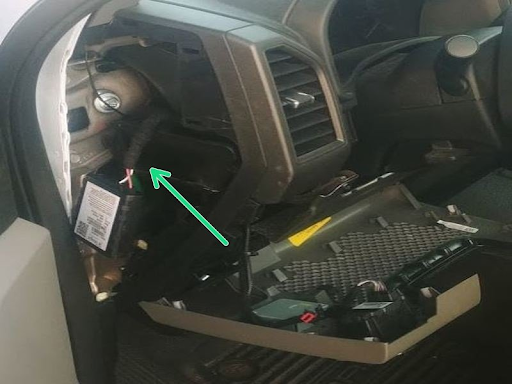

2. Monte el dispositivo detrás del grupo de instrumentos del lado del conductor, la consola central o las áreas del panel de rodilla, y fíjelo con un soporte estable o mazo de cables para que no se mueva. Para ello, utilice precintos, cinta VHB o Velcro de calidad industrial.
3. Sujete el dispositivo de manera segura a un soporte de montaje estable o un mazo de cables con precintos, cinta VHB o Velcro de calidad industrial. No tape el ESN/número de serie con la cinta bifaz, ya que la etiqueta se romperá y no podrá leerse cuando se retire la cinta.
   El dispositivo debe estar asegurado con firmeza para evitar que se mueva y genere informes de incidentes de conducción violenta.
4.
5. Corrobore que todo esté bien sujeto y corte los precintos si tienen excedentes.
   Sea extremadamente cuidadoso al cortar los precintos. El hecho de cortar accidentalmente un cable o cortar cables cercanos del vehículo puede provocar problemas de rendimiento en el vehículo.
   Si sacó el panel de instrumentos, no vuelva a colocarlo hasta confirmar la conexión de red en los próximos pasos (vea el Paso 10).

Paso 10: Actualizar la configuración del dispositivo y comprobar el funcionamiento

1. Llame a Atención al cliente de Fleet al 877-943-7306 para actualizar la configuración del dispositivo para que se detecte el arranque a través del cable SDLC.
2. Compruebe el funcionamiento del dispositivo.

Para comprobar el funcionamiento:

• Utilice la aplicación Fleet Hardware Installer, o
• Llame a la línea de Atención al cliente para técnicos de Fleet al 877-943-7306.

Para descargar la aplicación Fleet Hardware Installer:

• Para iOS, visite Apple App Store.
• Para Android, visite Google Play Store.
