Guía de instalación: Xirgo con cable SDLC para vehículos Ford de carga liviana en Reveal

En esta guía, se explica cómo instalar un dispositivo Xirgo en vehículos Ford de carga liviana con un cable de Conector de Enlace de Datos Inteligente (SDLC). También incluye los pasos necesarios para instalar el rastreador en un vehículo con un interruptor o cierre de emergencia.

Tiempo requerido: 20 a 30 minutos

Para una conexión ECMD, se requiere un archivo de parámetros de script de configuración actualizado y habilitado para ECM para identificar correctamente la hora de arranque. (En el paso 18, llamará a Atención al cliente de Reveal para hacerlo).

En esta guía:

• Paso 1: Posicionar el vehículo
• Paso 2: Reunir las herramientas necesarias
• Paso 3: Verificar el contenido del kit
• Paso 4: Identificar las partes del dispositivo Xirgo
• Paso 5: Identificar las partes del cable SDLC
• Paso 6: Identificar las partes del arnés de E/S
• Paso 7: Registrar el número de serie del dispositivo
• Paso 8: Ubicar el módulo SDLC en el vehículo
• Paso 9: Conectar el cable SDLC al vehículo
• Paso 10: Conectar el cable SDLC al dispositivo
• Paso 11: Usar las luces LED para identificar el estado del dispositivo
• Paso 12: Enchufar el conector de arnés de E/S en el dispositivo Xirgo
• Paso 13: Conectar el cable blanco del arnés de E/S (vehículos con interruptor de emergencia)
• Paso 14: Conectar los periféricos opcionales o las entradas del sensor
• Paso 15: Enrutar y fijar el cableado
• Paso 16: Montar y sujetar el dispositivo
• Paso 17: Vincular el dispositivo y comprobar el funcionamiento
• Paso 18: Actualizar la configuración del rastreador de vehículos
• Paso 19: Actualizar la configuración del rastreador de vehículos (vehículos con interruptor de emergencia)

Paso 1: Posicionar el vehículo

Posicione el vehículo en una ubicación que tenga una buena cobertura de la red.

El motor debe estar apagado al instalar el dispositivo.

Paso 2: Reunir las herramientas necesarias

Según el tipo de vehículo, es posible que necesite las siguientes herramientas:

• Luz de trabajo
• Herramientas para la extracción del panel del tablero
• Conjunto de puntas y enchufes del conductor
• Sujetacables
• Herramientas para pelar cables
• Voltímetro digital

Paso 3: Verificar el contenido del kit

• Dispositivo Xirgo
• Cable SDLC
• Arnés de E/S (requerido para vehículos con un interruptor de emergencia o un cierre de emergencia, o instalaciones con periféricos opcionales)

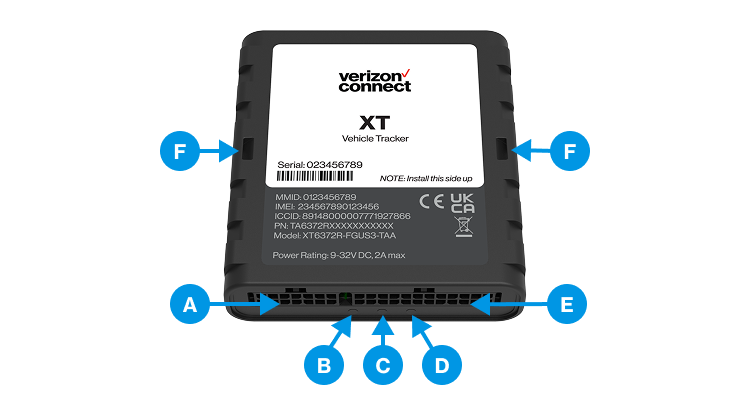

Paso 4: Identificar las partes del dispositivo Xirgo

(A) Lengüetas de sujeción
(B) Conector de diagnóstico del cable Y de 14 pines
(C) Conector del arnés de E/S de 24 pines
(D) LED ámbar para la red celular
(E) LED azul para el Bluetooth (en caso de estar incluida)
(F) LED verde para el GPS
(G) Etiqueta del dispositivo

Paso 5: Identificar las partes del cable SDLC

(1) Conector para la parte posterior del módulo de SDLC del vehículo
(2) Conector para el conector de fábrica del vehículo
(3) Conector para el dispositivo Xirgo

Paso 6: Identificar las piezas del arnés de E/S

(A) Arnés de E/S de 24 pines de OBD-II (compatible con RFID)
(B) Entrada 4- Cable negro/verde (activador de tierra)
(C) Entrada 2 - Cable negro/naranja (activador negativo)
(D) Entrada 1 - Cable púrpura (activador positivo)
(E) Pánico/privacidad - Conector de 4 pines
(F) Id. del conductor - Conector de 2 pines
(G) Garmin - Conector de 10 pines
(H) Zumbador de Id. del conductor - Conector de 3 pines
(I) Lector de RFID - Conector de 6 pines
(J) Entrada/salida del arranque controlado por el software - cable blanco (usar solamente para vehículos con cierre o interruptor de emergencia, o cuando lo indique Verizon Connect)
(K) Fusible de 3 amperes

Paso 7: Registrar el número de serie del dispositivo

Registre el número de ESN/serie del dispositivo (lo necesitará más adelante).

Los socios de instalación de Verizon Connect pueden escanear el ESN/número de serie del dispositivo con la aplicación Reveal Hardware Installer (RHI).

El número de serie del dispositivo (llamado ESN en Reveal) se encuentra en la etiqueta de información en la parte superior del dispositivo.

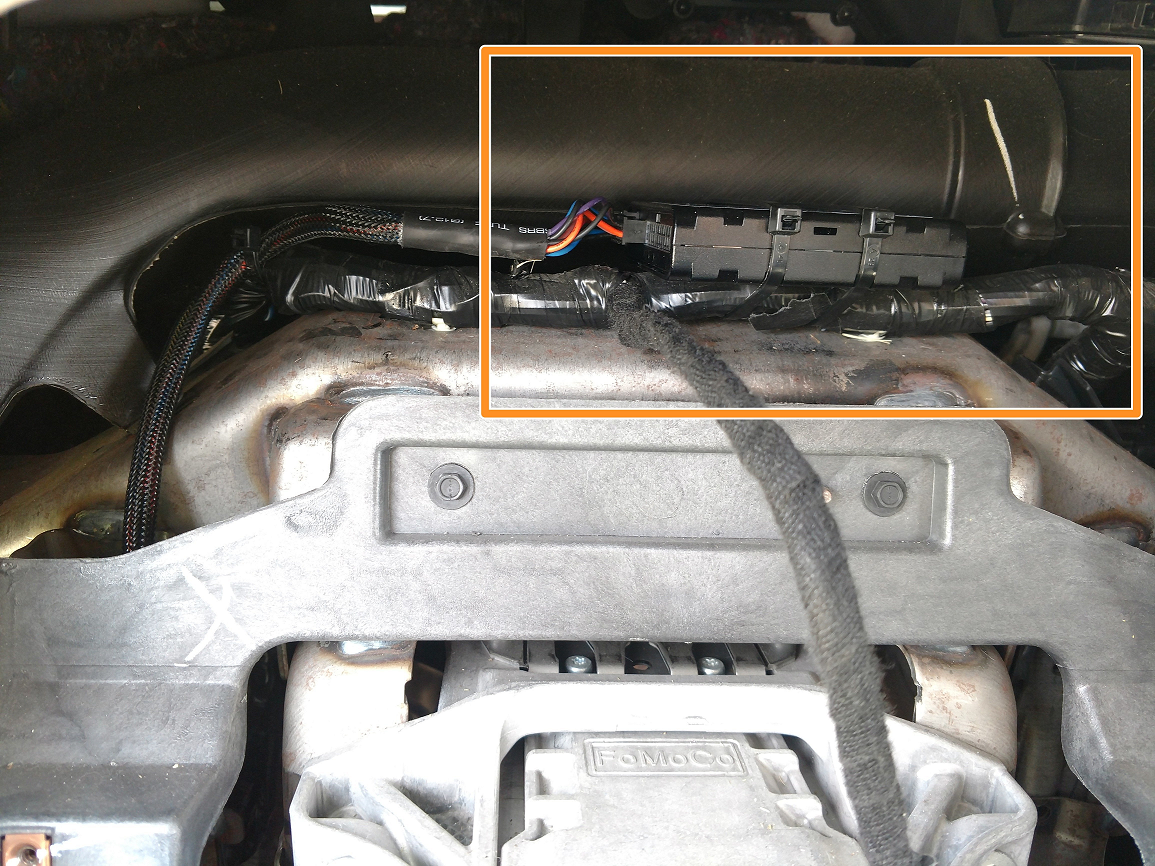

Paso 8: Ubicar el módulo SDLC en el vehículo

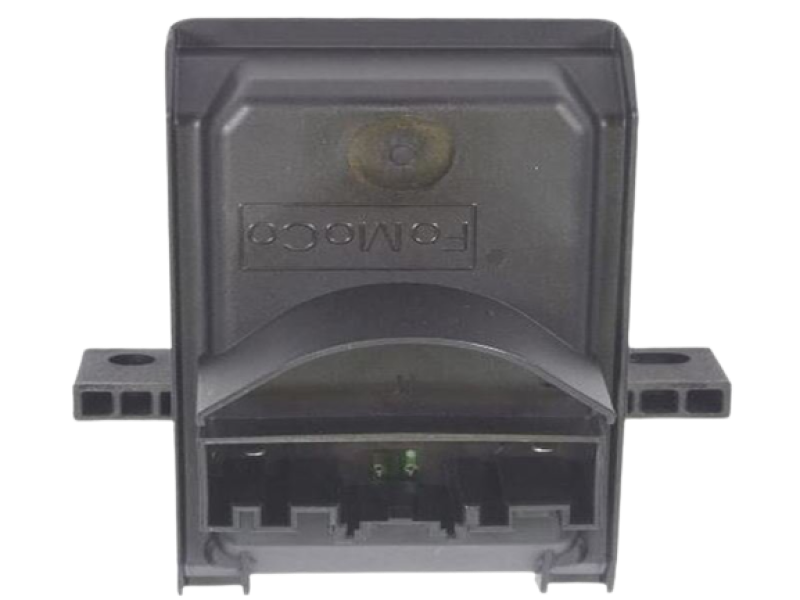

Vista frontal del módulo SDLC

Vista posterior del módulo SDLC

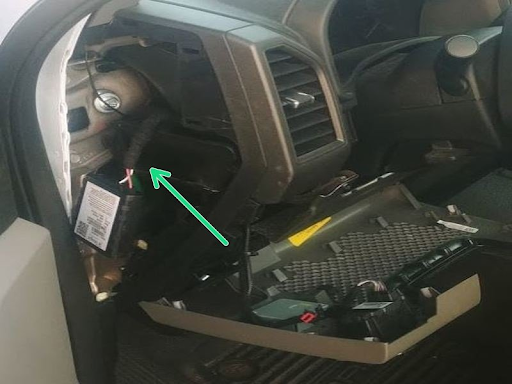

El módulo SDLC, también conocido como Ford Gateway Module, ya está montado en el vehículo. Suele estar ubicado junto al panel de rodilla del lado del conductor.

Paso 9: Conectar el cable SDLC al vehículo

El cable SDLC se usa para realizar una conexión entre el arnés de fábrica y la parte posterior del módulo SDLC (Ford Gateway Module).

1. Desmonte el módulo SDLC y desconecte el arnés de fábrica de la parte posterior del módulo SDLC.
   El módulo SDLC suele estar ubicado junto al panel de rodilla del lado del conductor.
2. Coloque el cable SDLC proporcionado en su lugar, entre el conector de fábrica y el lado posterior del módulo SDLC.
   Las conexiones listas de los cables deberían verse como en la imagen.


3. Vuelva a montar el módulo SDLC en su lugar.
4. Sujete el cable en todo su recorrido. Tenga cuidado de que no haya partes movibles que lo obstruyan.
   Asegúrese de que la ubicación del cable no interfiera con la operación del vehículo por parte del conductor ni con ninguno de los controles del vehículo (como frenos, pedales o dirección).

Paso 10: Conectar el cable SDLC al dispositivo

1. Enchufe el conector Molex de 14 pines del cable en el dispositivo Xirgo.
   Tal vez deba enrutar los arneses a la ubicación de montaje por espacios estrechos antes de conectarlos al dispositivo (consultar el Paso 15).
2. Confirme que el dispositivo reciba alimentación (las LED deben iluminarse).
   Deberá encender el arranque para que el dispositivo reciba alimentación.

Paso 11: Usar las luces LED para identificar el estado del dispositivo

El rastreador Xirgo tiene tres LED que se utilizan para identificar el estado del dispositivo.

(A) Luz LED de color ámbar (red celular)

• DESACTIVADO: Sin alimentación al dispositivo
• Parpadeo: El arranque está DESACTIVADO
• Parpadeo rápido: Buscando señal celular/Arranque ACTIVADO
• Parpadeo fijo: Señal celular adquirida/Arranque ACTIVADO

(B) Luz LED azul (Bluetooth) solo para dispositivos con Bluetooth habilitado

• DESACTIVADO: El Bluetooth no está conectado
• Parpadeo: El Bluetooth está conectado

(C) Luz LED de color verde (GPS)

• DESACTIVADO: Buscando satélites
• Parpadeo: Cantidad de satélites +1
  • La luz LED parpadea una vez para indicar que se ha adquirido señal de GPS.
  • La luz LED continúa parpadeando para indicar la cantidad de satélites visibles para el dispositivo.

Paso 12: Enchufar el conector de arnés de E/S en el dispositivo Xirgo

Enchufe el conector de arnés de E/S en el dispositivo Xirgo.

Consulte el artículo versiones del arnés de E/S de Xirgo para obtener información detallada sobre las versiones de arnés de E/S.

Paso 13: Conectar el cable blanco del arnés de E/S (vehículos con interruptor de emergencia)

Este paso debería realizarse solo si está instalando el rastreador en un vehículo con cierre o interruptor de emergencia.

(A) Dispositivo Xirgo
(B) Arnés de E/S (se conecta al conector Xirgo de 24 pines)
(C) Cable blanco (se conecta a la fuente de arranque del vehículo)

1. Infórmese sobre los métodos aprobados para realizar conexiones de cables:
   Para obtener información sobre los adaptadores de empuje y envoltura, conectores de empalme, posi-tap y adaptadores de bloqueo de fusibles de incorporación de circuito: consulte Orientación sobre los estándares de conexiones eléctricas y la política de instalación de Verizon Connect.
   Para más información sobre los adaptadores de empuje y envoltura: consulte las Preguntas frecuentes: Cómo hacer una conexión de empuje y envoltura (empalme sin soldadura).
2. En el vehículo, ubique la verdadera fuente de arranque. Puede ser un interruptor de arranque, un conector de cable de repuesto de fábrica etiquetado para el suministro de arranque o el suministro de arranque etiquetado en la caja de fusibles.
   Use un multímetro digital para verificar que el voltaje no sea inferior a 9 VDC cuando el motor está en marcha.
3. Conecte el cable blanco del arnés a la fuente de arranque del vehículo por medio de un método de conexión aprobado.

Paso 14: Conectar los periféricos opcionales o las entradas del sensor

Conecte los periféricos opcionales tal como se describe en la sección Periféricos relevante.

Diagrama de cableado y pines para arneses de E/S

Paso 15: Enrutar y fijar el cableado

1. Enrute los cables a la ubicación de montaje y conéctelos.

   Enrolle y sujete los cables sueltos con precintos para asegurarse de que no molesten al conductor ni al normal funcionamiento del vehículo.
2. Corrobore que todo esté bien sujeto y corte los precintos si tienen excedentes.
   Sea cuidadoso al cortar los precintos. El hecho de cortar accidentalmente un cable o cortar cables cercanos del vehículo puede provocar problemas de rendimiento en el vehículo.
3. Verifique la instalación para asegurarse de que no interfiera con el conductor ni con el normal funcionamiento del vehículo. Si sacó el panel de instrumentos, no vuelva a colocarlo hasta confirmar la conexión de red en los próximos pasos (vea el paso 17).

Paso 16: Montar y sujetar el dispositivo

1. Busque una ubicación adecuada para montar el dispositivo. A continuación, se ilustran las ubicaciones de montaje sugeridas.

             (A) Detrás del panel de rodilla lateral del conductor
             (B) Detrás del grupo de instrumentos
             (C) Detrás de la consola central
             (D) Detrás de la guantera

   Para garantizar una sólida cobertura de red, tenga en cuenta lo siguiente al elegir la ubicación de montaje:
   - El dispositivo debería montarse con el lado de la etiqueta hacia arriba y orientado al cielo para una mejor señal.
   El dispositivo no debería montarse directamente debajo de grandes piezas metálicas.
   El dispositivo funciona a través del vidrio, el plástico y los compuestos.

2. Sujete el dispositivo de manera segura a un soporte de montaje estable o un mazo de cables con precintos, cinta VHB o Velcro de calidad industrial. No tape el ESN/número de serie con la cinta bifaz, ya que la etiqueta se romperá y no podrá leerse cuando se retire la cinta.
   El dispositivo debe estar asegurado con firmeza para evitar que se mueva y genere informes de incidentes de conducción violenta.

Paso 17: Vincular el dispositivo y comprobar el funcionamiento

Use Spotlight o el Portal de Reveal para vincular y comprobar que la instalación sea correcta. Averigüe cómo Verificar una instalación en Reveal.

Si es instalador de Verizon Connect y usa Reveal, utilice la aplicación Reveal Hardware Installer.

Paso 18: Actualizar la configuración del rastreador de vehículos

Llame a Atención al cliente de Reveal al 866-908-1165 para actualizar la configuración del dispositivo para que se detecte el arranque a través del cable SDLC.

Paso 19: Actualizar la configuración del rastreador de vehículos (vehículos con interruptor de emergencia)

Este paso debería realizarse solo si está instalando el rastreador en un vehículo con cierre o interruptor de emergencia.

Para evitar estados erróneos en Reveal, como falsas notificaciones de remolque, el dispositivo debe estar configurado correctamente como Arranque (3 cables, integrado).

Para actualizar la configuración del rastreador, puede hacer lo siguiente:

• En Reveal, actualice los ajustes del rastreador de la fuente de alimentación del vehículo. Para más información sobre cómo actualizar estos ajustes, consulte Actualizar los ajustes del rastreador de fuente de alimentación para rastreadores de vehículos Xirgo.
• Llame a Atención al cliente de Reveal al 866.908.1165 para actualizar la configuración del dispositivo para que el estado de arranque se detecte en la instalación del cable blanco.
