Guía de instalación: Xirgo con 3 cables en Reveal
Nivel de habilidad: Avanzado
Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos, y deben saber cómo usar relés, diodos y entradas de sensores.
En esta guía, se explica cómo instalar un rastreador de vehículos Xirgo con una instalación de 3 cables en vehículos de carga liviana o carga pesada.
Tiempo requerido: 20 a 40 minutos

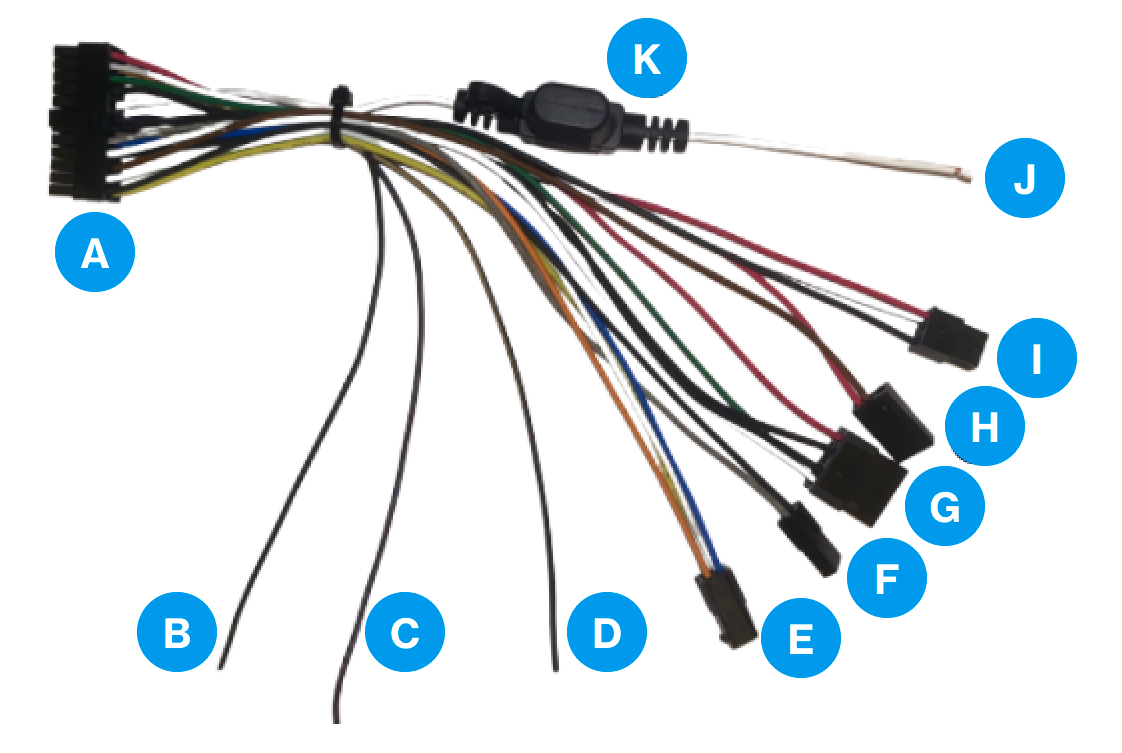

(A) El arnés de E/S de 24 pines (compatible con RIFD) se conecta al dispositivo Xirgo
(B) Entrada 4: negro/verde (activador de tierra)
(C) Entrada 2: cable negro/naranja (activador negativo)
(D) Entrada 1: cable púrpura (activador positivo)
(E) Pánico/Privacidad: conector de 4 pines
(F) Lector de Id. del conductor: conector de 2 pines
(G) Garmin: conector de 10 pines
(H) Chicharra de Id. del conductor: conector de 3 pines
(I) Lector RFID: conector de 6 pines
(J) Entrada/salida del arranque controlado por software: cable blanco (usar solo para vehículos con interruptor de cierre principal o interruptor de emergencia, o cuando así lo especifique Verizon Connect)
(K) Fusible de 3 amperes
Paso 8: Registrar el número de serie del dispositivo
Registre el número de ESN/serie del dispositivo (la necesitará más adelante).
Los socios de instalación de Verizon Connect pueden escanear el ESN/número de serie del dispositivo con la aplicación Reveal Hardware Installer (RHI).
Nota

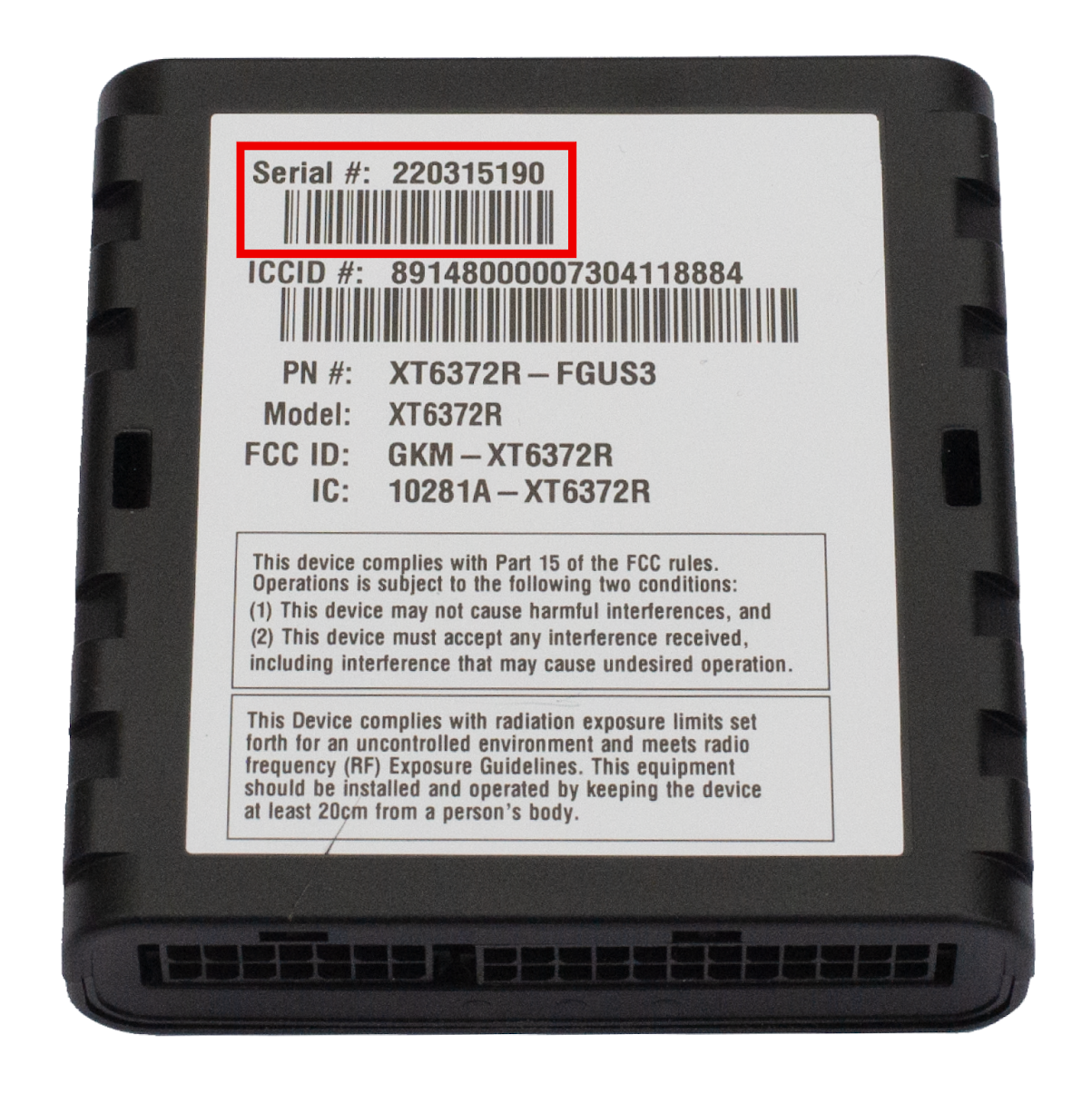

El número de serie del dispositivo (llamado ESN en Reveal) se encuentra en la etiqueta de información en la parte superior del dispositivo.
-

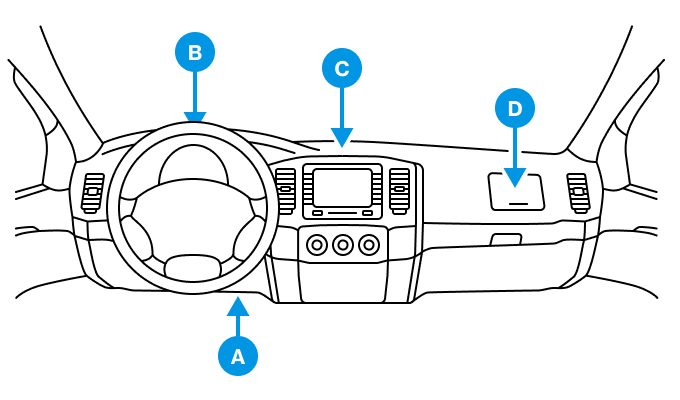

Busque una ubicación adecuada para montar el dispositivo. A continuación, se ilustran las ubicaciones de montaje sugeridas.
(A) Detrás del panel de rodilla del lado del conductor
(B) Detrás del grupo de instrumentos
(C) Detrás de la consola central
(D) Detrás de la guantera
-
Para garantizar una sólida cobertura de red, tenga en cuenta lo siguiente al elegir la ubicación de montaje:
El dispositivo debería montarse con el lado de la etiqueta hacia arriba y orientado al cielo para una mejor señal.
El dispositivo no debería montarse directamente debajo de grandes piezas metálicas.
El dispositivo funciona a través del vidrio, el plástico y los compuestos.
Con el arnés de alimentación de 24 pines, busque y conecte los cables del arnés de la siguiente manera:
-
El cable rojo a una fuente de alimentación permanente (+ de la batería).
-
El cable blanco a una fuente de arranque, como el interruptor de arranque, los conectores de cable de repuesto de fábrica etiquetados para dicho uso, o la caja de fusibles.
-
El cable negro a la tierra.
Cable de color rojo: batería; blanco: arranque; negro: tierra
En la imagen de abajo, se muestra la técnica de división preferida.

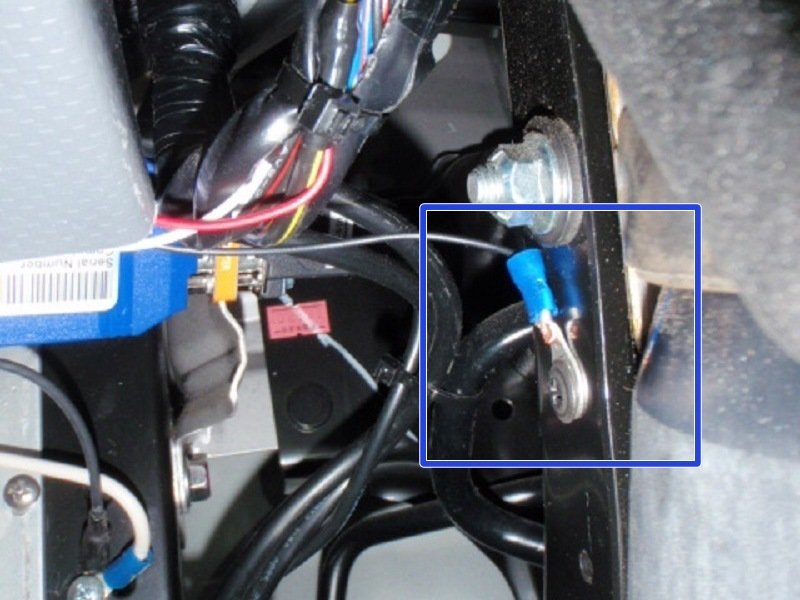

Con un terminal de anillo, complete el cableado a tierra del chasis con un tornillo autorroscante, un perno de conexión a tierra con marca de fábrica o un conector de cable adicional etiquetado para dicho uso.
Conecte el cable a tierra a un punto de conexión a tierra con marca de fábrica o un circuito etiquetado para dicho uso.
Para instalaciones en camiones pesados, semirremolques o equipos de construcción:
No intente hacer una conexión a tierra del chasis con un tornillo autorroscante y un terminal de anillo.
Utilice siempre un punto de conexión a tierra con marca de fábrica o un circuito etiquetado para dicho uso.
-
Si no hay periféricos opcionales instalados, vaya al Paso 7: Enrutar los cables y fijar el dispositivo.
-
De lo contrario, vaya al Paso 5: Conectar el arnés de E/S.
-

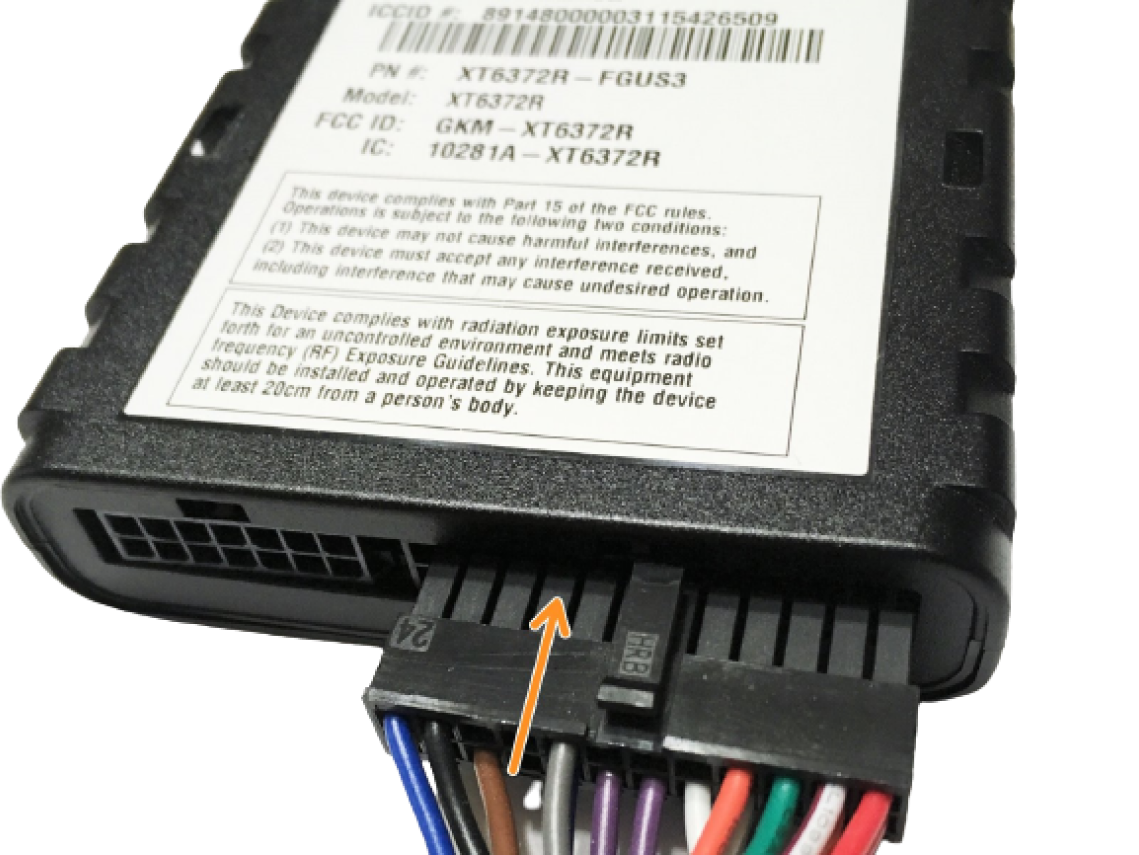

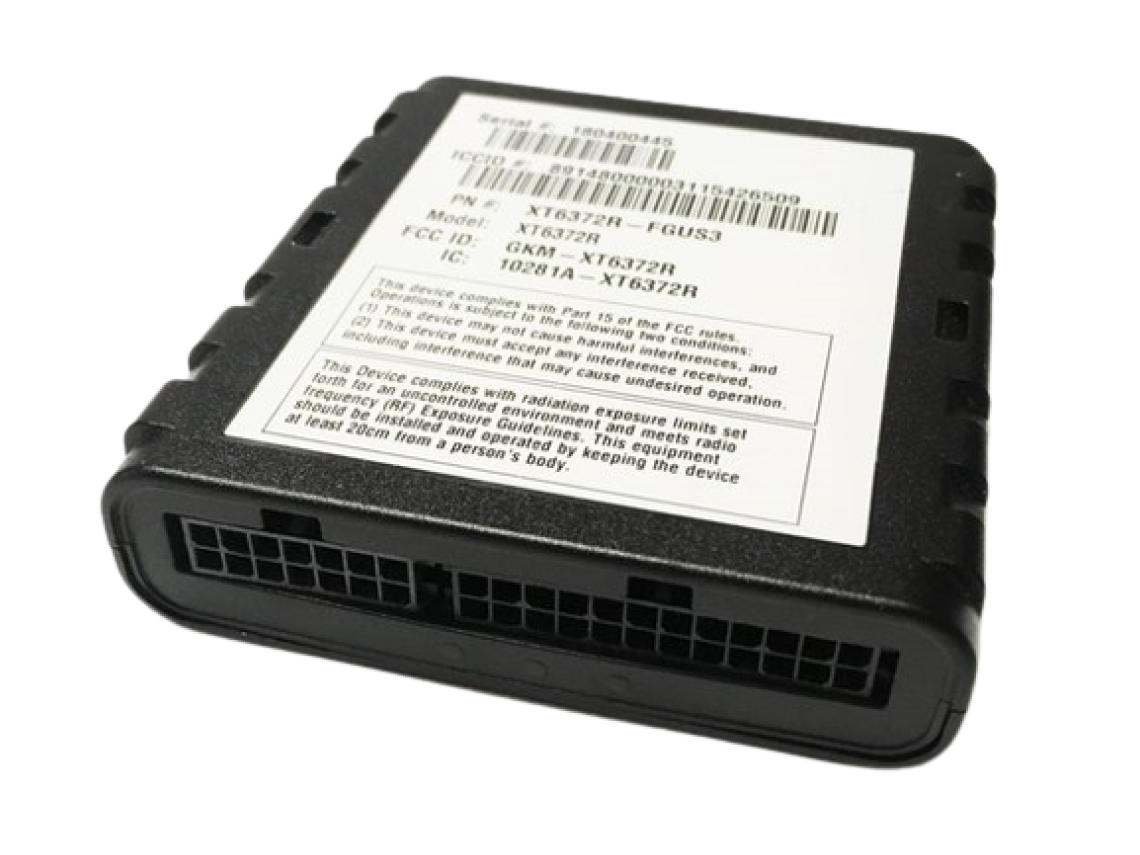

Enchufe el conector de arnés de E/S de 24 pines en el dispositivo Xirgo.
-
Conecte el arnés de E/S a las entradas opcionales (vea las imágenes de abajo).
Los colores de los cables pueden variar. Verifique siempre el número de pin.
-

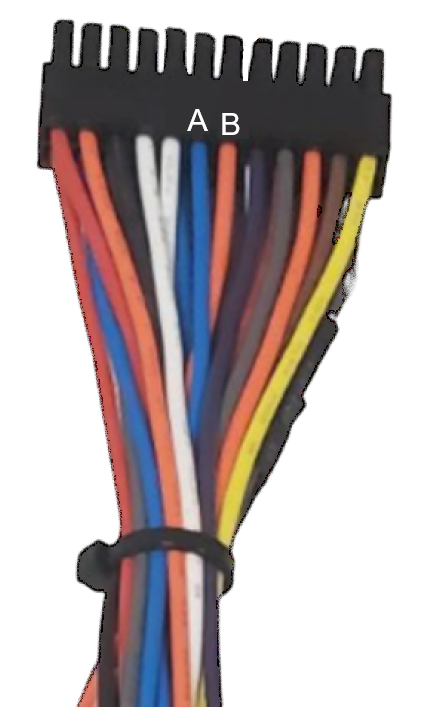

A: la entrada 1 es el pin 6; + entrada positiva
-
B: la entrada 2 es el pin 7; (-) entrada negativa
-
A: Garmin
-
B: Pánico/Privacidad
-
C: Zumbador del Id. del conductor
-
D: Lector de Id. del conductor
-

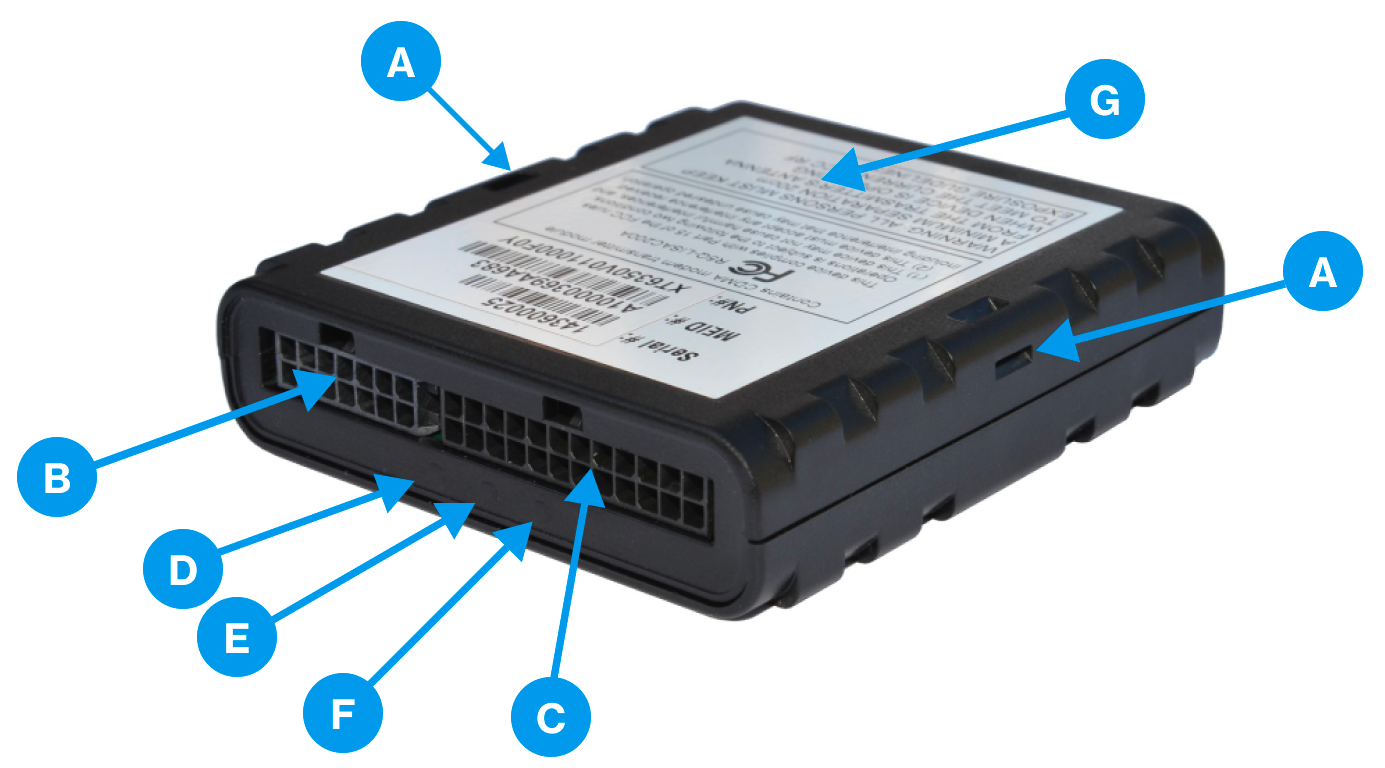

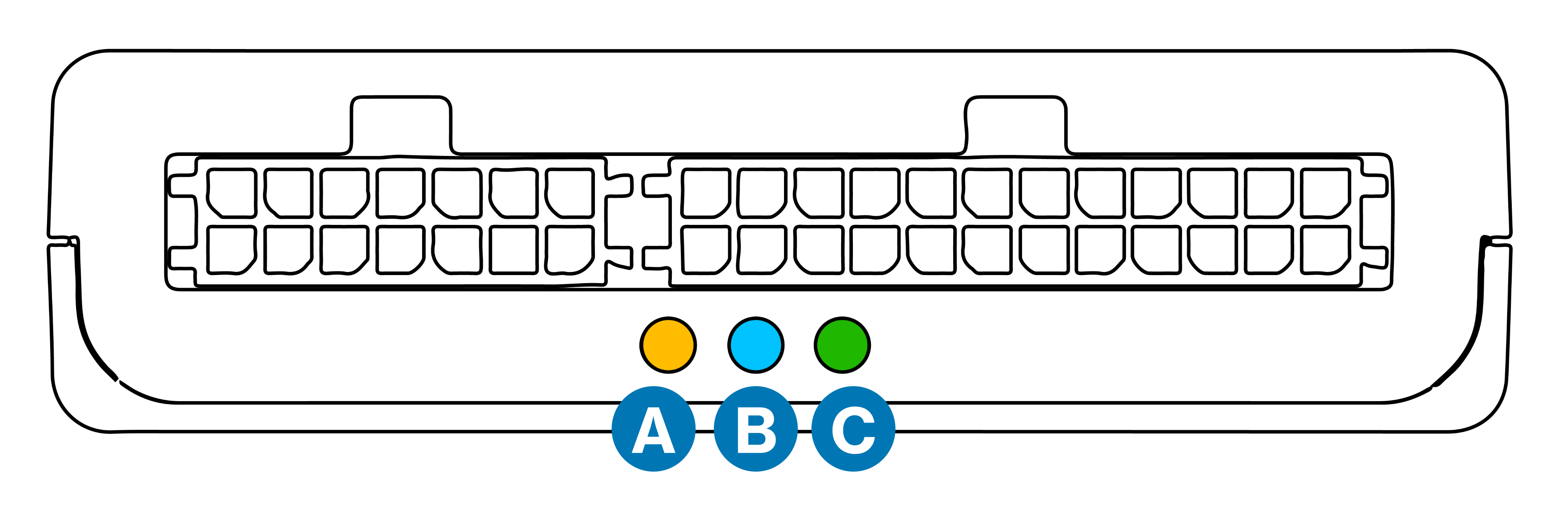

(A) Luz LED de color ámbar (red celular)
-
DESACTIVADO (OFF): Sin suministro de energía al dispositivo
-
Parpadeo: El arranque está DESACTIVADO
-
Parpadeo rápido: Buscando señal de celular/Arranque ENCENDIDO
-
Luz fija: Señal celular adquirida/Arranque ENCENDIDO
(B) Luz LED azul (Bluetooth) solo para dispositivos con Bluetooth habilitado
-
DESACTIVADO: El Bluetooth no está conectado
-
Parpadeo: El Bluetooth está conectado
(C) Luz LED de color verde (GPS)
-
DESACTIVADO: Buscando satélites
-
Parpadeo: Recuento de satélites +1
-
La luz LED parpadea una vez para indicar que se ha adquirido señal de GPS.
-
La luz LED continúa parpadeando para indicar la cantidad de satélites visibles para el dispositivo.
-
-

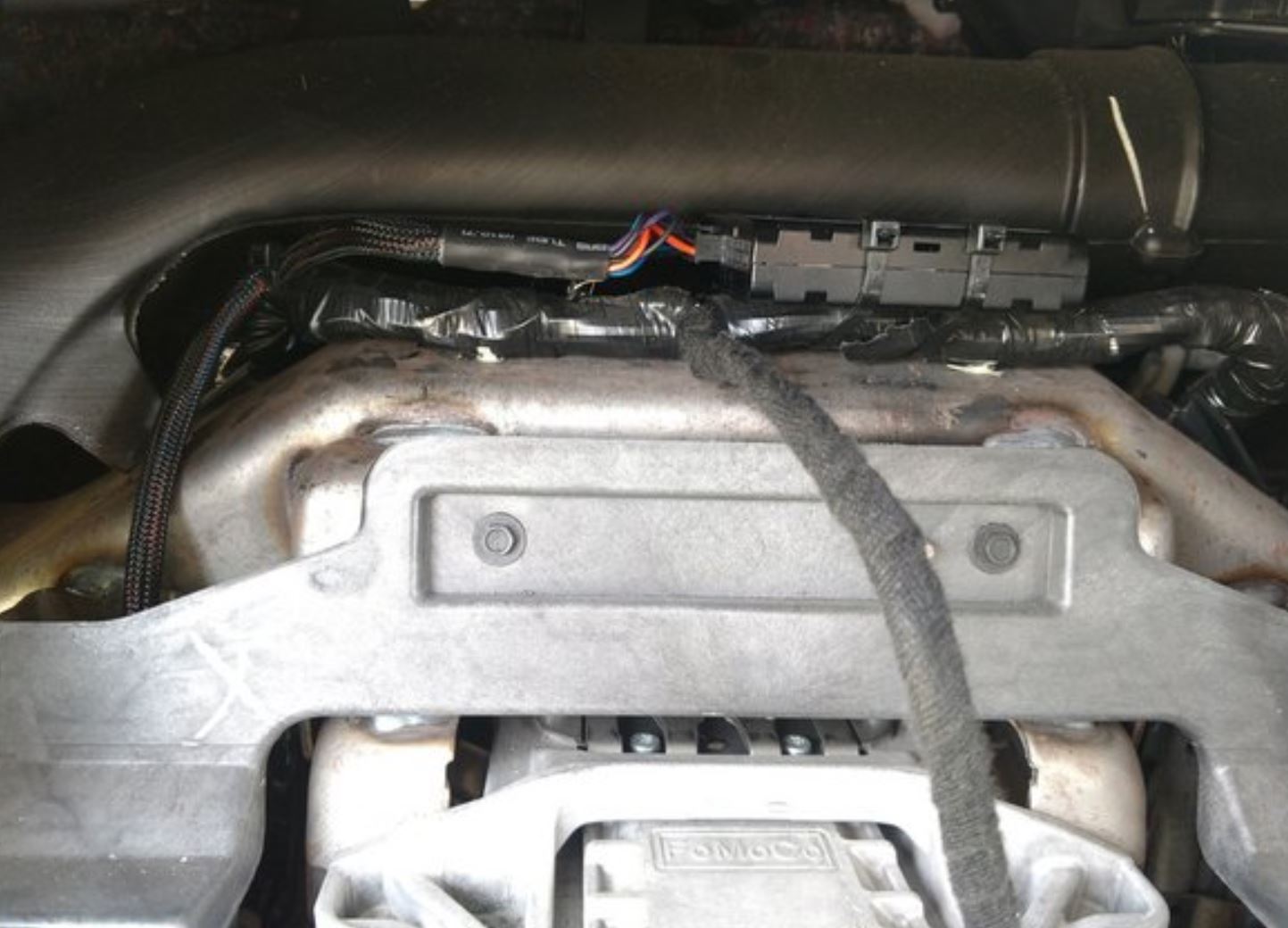

Enrute los cables a la ubicación de montaje y conéctelos.
Nota

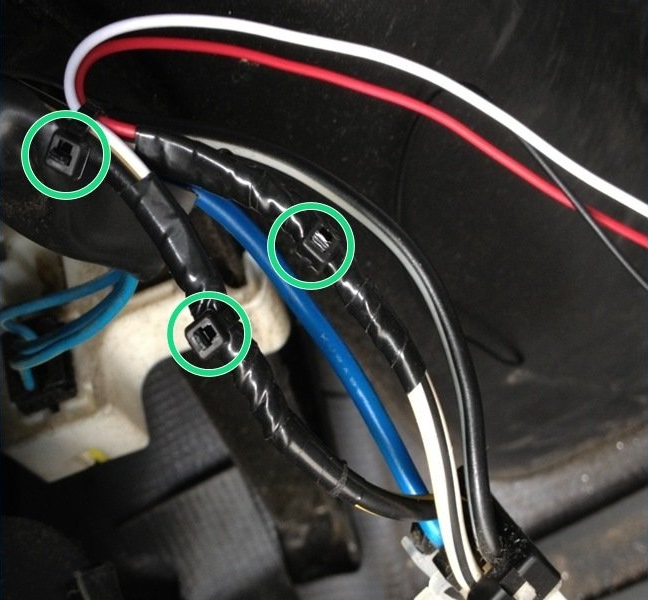

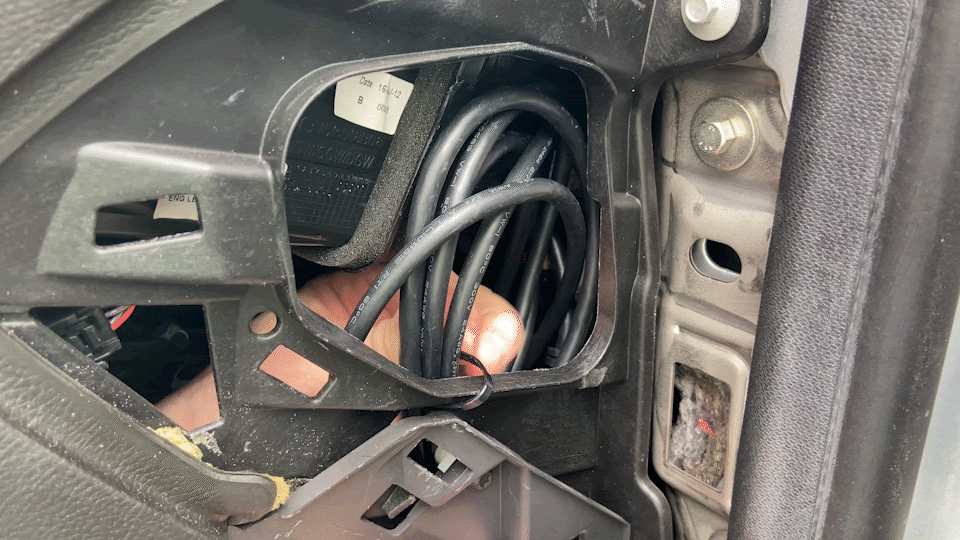

Enrolle y sujete los cables sueltos con precintos para asegurarse de que no molesten al conductor ni al normal funcionamiento del vehículo.
-
Corrobore que todo esté bien sujeto y corte los precintos si tienen excedentes.
Atención
Sea cuidadoso al cortar los precintos. El hecho de cortar accidentalmente un cable o cortar cables cercanos del vehículo puede provocar problemas de rendimiento en el vehículo.
-
Verifique la instalación para asegurarse de que no interfiera con el conductor ni con el normal funcionamiento del vehículo. Si sacó el panel de instrumentos, no vuelva a colocarlo hasta confirmar la conexión de red.
-
Sujete el dispositivo de manera segura a un soporte de montaje estable o un mazo de cables con precintos, cinta VHB o Velcro de calidad industrial. No tape el ESN/número de serie con la cinta bifaz ya que la etiqueta se romperá y no podrá leerse cuando se retire la cinta.
Nota
El dispositivo debe estar asegurado con firmeza para evitar que se mueva y genere informes de incidentes de conducción violenta.
Use Spotlight o el Portal de Reveal para vincular y comprobar que la instalación sea correcta.
Averigüe cómo Verificar una instalación en Reveal.
