Guía de instalación: Xirgo con cable Y con alimentación | OBD-II

Esta página impresa podría estar desactualizada. Para acceder al contenido de ayuda más actualizado, visite https://device-help.verizonconnect.com.

Nivel de habilidad: Avanzado

Los instaladores deben tener conocimientos prácticos sobre los sistemas de inicio y eléctricos de los vehículos, y deben saber cómo usar relés, diodos y entradas de sensores.

Tiempo requerido: 20 a 40 minutos

En esta guía se explica cómo instalar un dispositivo Xirgo en un vehículo con un puerto OBD-II utilizando un cable Y con alimentación. También incluye los pasos necesarios para instalar el rastreador en un vehículo con un interruptor o cierre de emergencia.


En esta guía:

Paso 1: Posicionar el vehículo
Paso 2: Reunir las herramientas necesarias
Paso 3: Verificar el contenido del kit
Paso 4: Identificar las piezas del dispositivo Xirgo
Paso 5: Identificar las piezas del cable Y de OBD-II
Paso 6: Identificar las piezas del arnés de E/S
Paso 7: Registrar el número de serie del dispositivo
Paso 8: Ubicar el puerto OBD-II del vehículo
Paso 9: Quitar el puerto OBD-II del vehículo
Paso 10: Montar el cable Y con alimentación en el vehículo
Paso 11: Enchufar el conector de derivación de OBD-II al puerto OBD-II
Paso 12: Conectar el cable Y con alimentación al dispositivo
Paso 13: Usar las luces LED para identificar el estado del dispositivo.
Paso 14: Enchufar el conector de arnés de E/S en el dispositivo Xirgo.
Paso 15: Conectar el cable blanco del arnés de E/S (vehículos con interruptor de emergencia)
Paso 16: Conectar los periféricos opcionales o las entradas del sensor
Paso 17: Enrutar y fijar el cableado
Paso 18: Montar y sujetar el dispositivo
Paso 19: Vincular el dispositivo y comprobar el funcionamiento
Paso 20: Actualizar la configuración del rastreador de vehículos (vehículos con interruptor de emergencia)

Paso 1: Posicionar el vehículo

Posicione el vehículo en una ubicación que tenga una buena cobertura de la red.

El motor debe estar apagado al instalar el dispositivo.

Paso 2: Reunir las herramientas necesarias

Según el tipo de vehículo, es posible que necesite las siguientes herramientas:

  • Luz de trabajo
  • Herramientas para la extracción del panel del tablero
  • Conjunto de puntas y enchufes del conductor
  • Sujetacables
  • Herramientas para pelar cables
  • Voltímetro digital

Paso 3: Verificar el contenido del kit

  • Dispositivo Xirgo
  • Cable Y con alimentación
  • Arnés de periféricos de E/S (requerido para vehículos con un interruptor de emergencia o un cierre de emergencia, o instalaciones con periféricos opcionales)

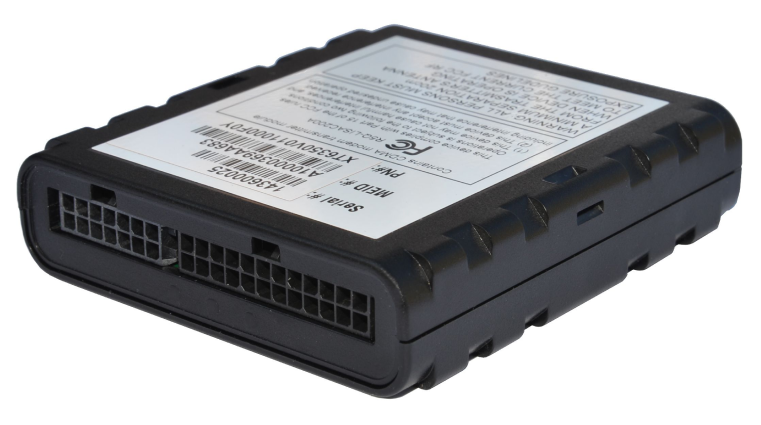

Paso 4: Identificar las partes del dispositivo Xirgo


(A) Lengüetas de sujeción
(B) Conector de diagnóstico del cable Y de 14 pines
(C) Conector del arnés de E/S de 24 pines
(D) LED ámbar para la red celular
(E) LED azul para el Bluetooth (en caso de estar incluida)
(F) LED verde para el GPS
(G) Etiqueta del dispositivo

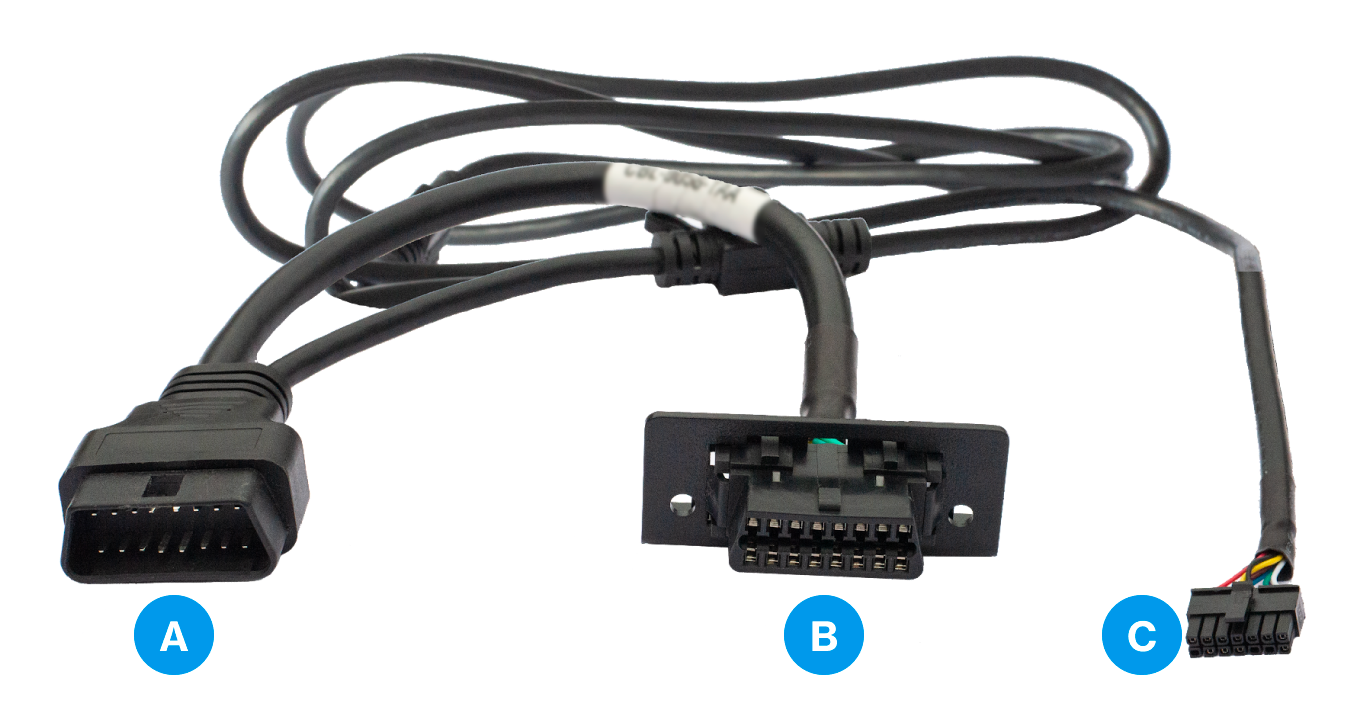

Paso 5: Identificar las piezas del cable Y de OBD-II


(A) Conector de derivación de OBD-II (se conecta al puerto OBD-II del vehículo
(B) Puerto de reemplazo de OBD-II (se monta en lugar del puerto OBD-II del vehículo)
(C) Conector Molex de 14 pines (se conecta al dispositivo Xirgo)

Paso 6: Identificar las piezas del arnés de E/S


(A) Arnés de E/S de 24 pines de OBD-II (compatible con RFID)
(B) Entrada 4- Cable negro/verde (activador de tierra)
(C) Entrada 2 - Cable negro/naranja (activador negativo)
(D) Entrada 1 - Cable púrpura (activador positivo)
(E) Pánico/privacidad - Conector de 4 pines
(F) Id. del conductor - Conector de 2 pines
(G) Garmin - Conector de 10 pines
(H) Zumbador de Id. del conductor - Conector de 3 pines
(I) Lector de RFID - Conector de 6 pines
(J) Entrada/salida del arranque controlado por el software - cable blanco (usar solamente para vehículos con cierre o interruptor de emergencia, o cuando lo indique Verizon Connect)
(K) Fusible de 3 amperes

Paso 7: Registrar el número de serie del dispositivo

Registre el número de ESN/serie del dispositivo (lo necesitará más adelante).

Los socios de instalación de Verizon Connect pueden escanear el ESN/número de serie del dispositivo con la aplicación Reveal Hardware Installer (RHI).

El número de serie del dispositivo (llamado ESN en Reveal) se encuentra en la etiqueta del dispositivo.


Paso 8: Ubicar el puerto OBD-II del vehículo

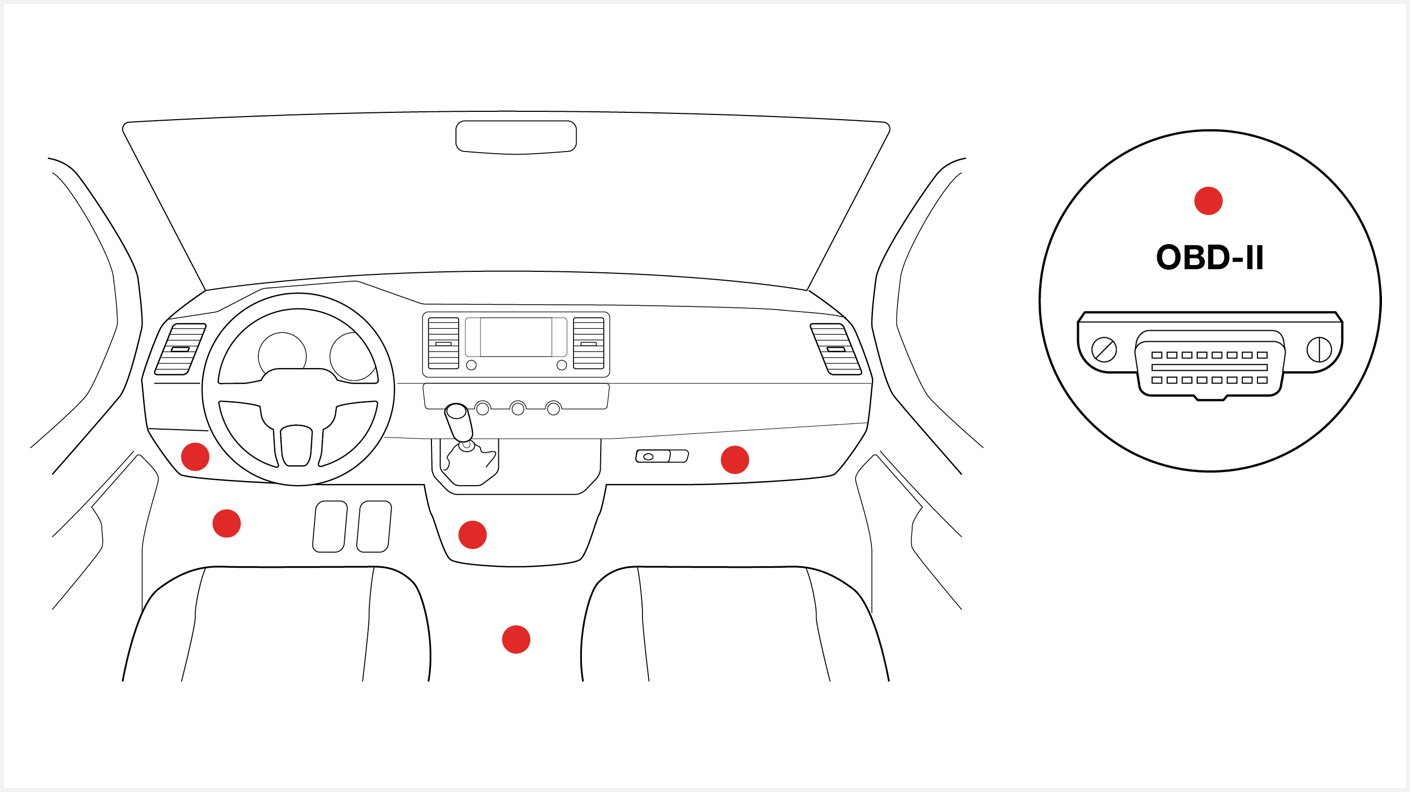

Ubique el puerto OBD-II del vehículo al inspeccionar las siguientes áreas (en este orden):

  1. Debajo del tablero de mandos
  2. Debajo de la columna de dirección del volante
  3. Cada área indicada en la siguiente imagen

Si no puede ubicar el puerto OBD-II del vehículo, consulte el manual del propietario del vehículo o vaya a https://www.hum.com/setup/#section_locateobd.

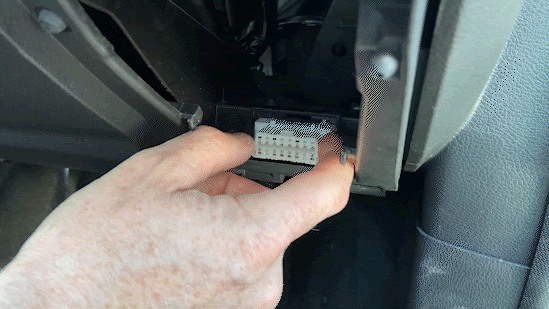

Paso 9: Quitar el puerto OBD-II del vehículo

Para quitar el puerto OBD-II del vehículo del soporte de montaje, presione las lengüetas de liberación o quite los tornillos que lo mantienen sujeto en el lugar. Es posible que deba quitar el panel del tablero para acceder al puerto OBD-II.

Tenga cuidado al desmontar el puerto OBD-II del vehículo. Ejercer presión excesiva sobre los cables o, de algún otro modo, dañar el puerto OBD-II puede provocar problemas de funcionamiento en el vehículo.


Paso 10: Montar el cable Y con alimentación en el vehículo

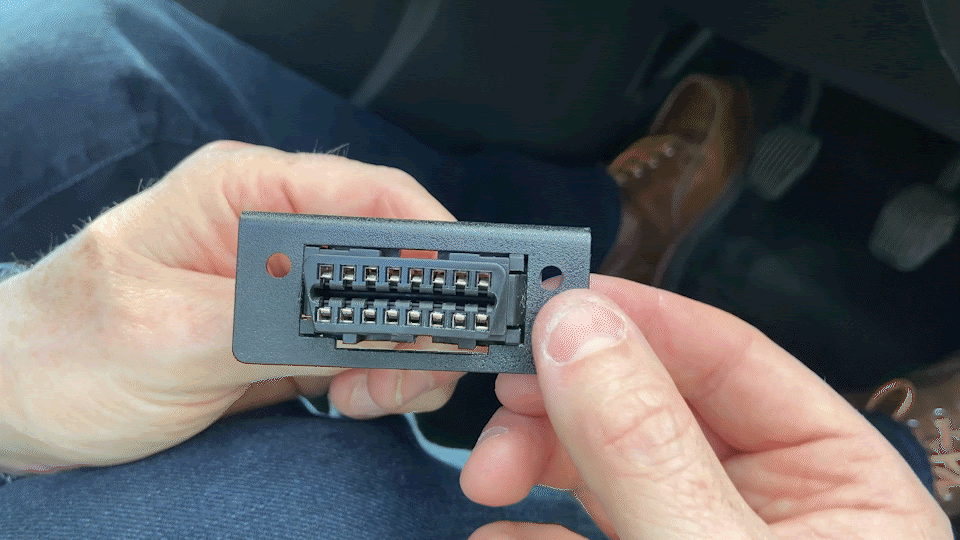

  1. Verifique y compare el puerto OBD-II de reemplazo y el puerto OBD-II del vehículo.
    Según la forma del puerto OBD-II del vehículo, tal vez deba quitar la placa de tornillos en el puerto OBD-II de reemplazo para que coincida con los accesorios del vehículo.image12_Mount_Y-cable.gif

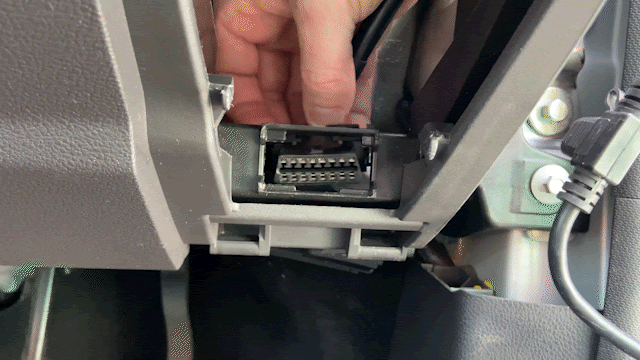

  2. Enrute el puerto de reemplazo del cable Y con alimentación detrás de los paneles del tablero y móntelo en el lugar del puerto OBD-II del vehículo.

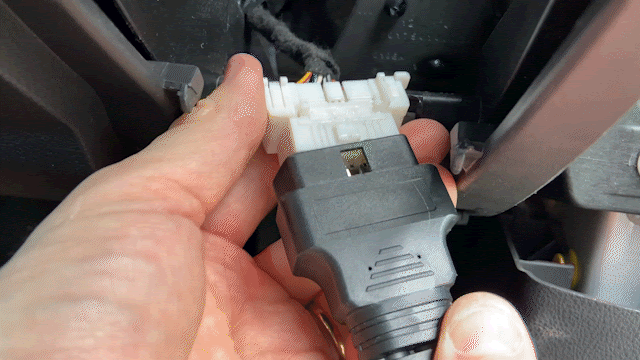

Paso 11: Enchufar el conector de derivación de OBD-II al puerto OBD-II

Enchufe el conector de derivación OBD-II del cable Y al puerto OBD-II del vehículo. Esto suministrará energía y una fuente de datos de diagnóstico al dispositivo.


Paso 12: Conectar el cable Y con alimentación al dispositivo

  1. Enchufe el conector Molex de 14 pines en el cable Y con alimentación al dispositivo.
    Tal vez deba enrutar los arneses a la ubicación de montaje del dispositivo por espacios estrechos antes de conectarlos al dispositivo.
  2. Confirme que el dispositivo reciba alimentación (las LED deben iluminarse).
    Deberá encender el arranque para que el dispositivo reciba alimentación. image1_Confirm_LEDs.gif

Paso 13: Use las luces LED para identificar el estado del dispositivo.

El rastreador Xirgo tiene tres LED que se utilizan para identificar el estado del dispositivo.


(A) Luz LED de color ámbar (red celular)

  • DESACTIVADO: Sin alimentación al dispositivo
  • Parpadeo: El arranque está DESACTIVADO
  • Parpadeo rápido: Buscando señal celular/Arranque ACTIVADO
  • Parpadeo fijo: Señal celular adquirida/Arranque ACTIVADO

(B) Luz LED azul (Bluetooth) solo para dispositivos con Bluetooth habilitado

  • DESACTIVADO: El Bluetooth no está conectado
  • Parpadeo: El Bluetooth está conectado

(C) Luz LED de color verde (GPS)

  • DESACTIVADO: Buscando satélites
  • Parpadeo: Cantidad de satélites +1
    • La luz LED parpadea una vez para indicar que se ha adquirido señal de GPS.
    • La luz LED continúa parpadeando para indicar la cantidad de satélites visibles para el dispositivo.

Paso 14: Enchufar el conector de arnés de E/S en el dispositivo Xirgo

Enchufe el conector de arnés de E/S en el dispositivo Xirgo.

Consulte el artículo versiones del arnés de E/S de Xirgo para obtener información detallada sobre las versiones de arnés de E/S.

Paso 15: Conectar el cable blanco del arnés de E/S (vehículos con interruptor de emergencia)

Este paso debería realizarse solo si está instalando el rastreador en un vehículo con cierre o interruptor de emergencia.


(A) Dispositivo Xirgo
(B) Arnés de E/S (se conecta al conector Xirgo de 24 pines)
(C) Cable blanco (se conecta a la fuente de arranque del vehículo)

  1. Infórmese sobre los métodos aprobados para realizar conexiones de cables:
    Para obtener información sobre los adaptadores de empuje y envoltura, conectores de empalme, posi-tap y adaptadores de bloqueo de fusibles de incorporación de circuito: consulte Orientación sobre los estándares de conexiones eléctricas y la política de instalación de Verizon Connect.
    Para más información sobre los adaptadores de empuje y envoltura: consulte las Preguntas frecuentes: Cómo hacer una conexión de empuje y envoltura (empalme sin soldadura)
  2. En el vehículo, ubique la verdadera fuente de arranque. Puede ser un interruptor de arranque, un conector de cable de repuesto de fábrica etiquetado para el suministro de arranque o el suministro de arranque etiquetado en la caja de fusibles.
    Use un multímetro digital para verificar que el voltaje no sea inferior a 9 VDC cuando el motor está en marcha.
  3. Conecte el cable blanco del arnés a la fuente de arranque del vehículo por medio de un método de conexión aprobado.

Paso 16: Conectar los periféricos opcionales o las entradas del sensor

Conecte los periféricos opcionales tal como se describe en la sección Periféricos relevante.

Diagrama de cableado y pines para arneses de E/S



Paso 17: Enrutar y fijar el cableado

  1. Enrute los cables a la ubicación de montaje y conéctelos.

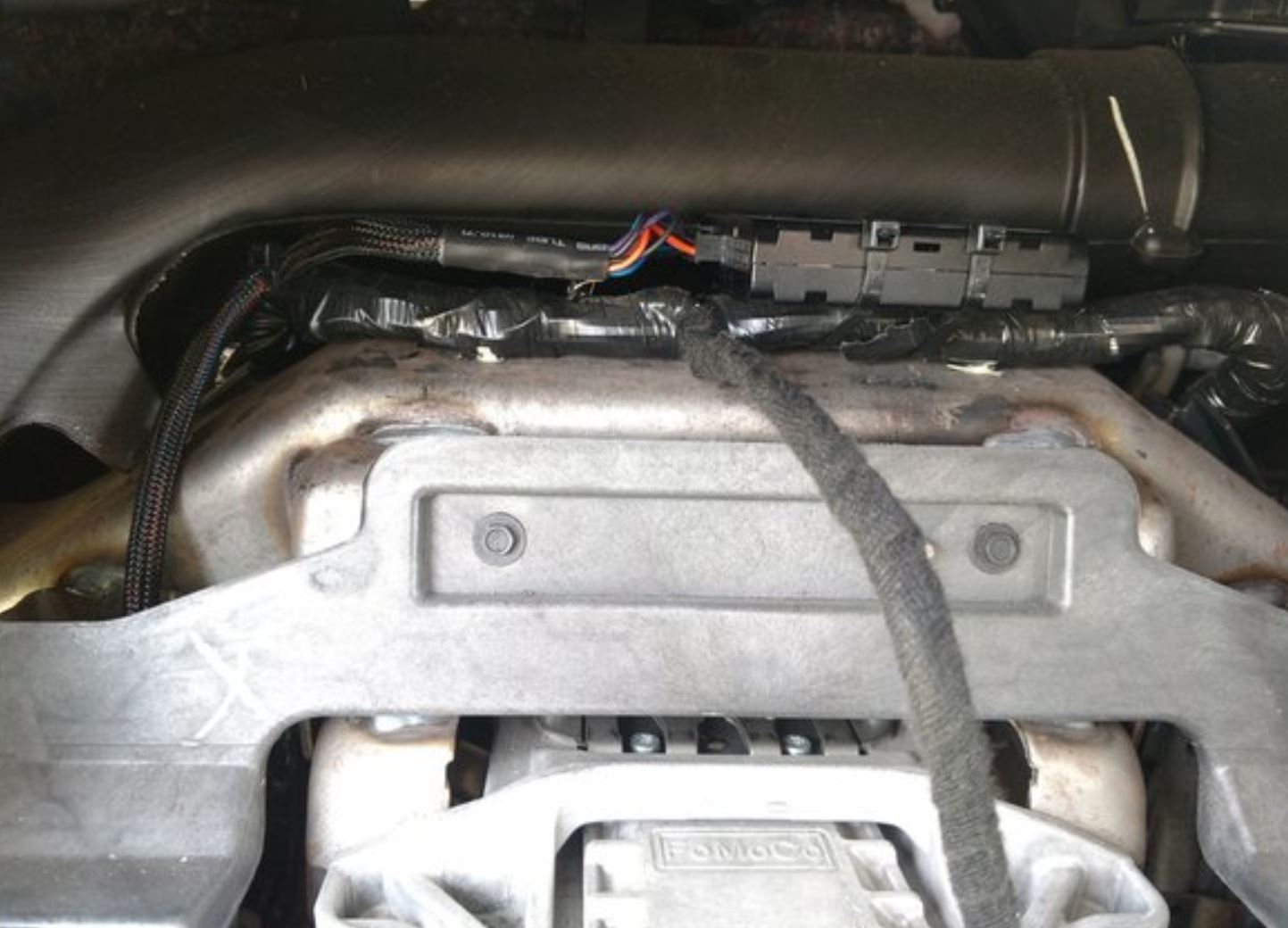

    Enrolle y sujete los cables sueltos con precintos para asegurarse de que no molesten al conductor ni al normal funcionamiento del vehículo. image5_Coil_Secure_LooseCables.gif

  2. Corrobore que todo esté bien sujeto y corte los precintos si tienen excedentes.
    Sea cuidadoso al cortar los precintos. El hecho de cortar accidentalmente un cable o cortar cables cercanos del vehículo puede provocar problemas de rendimiento en el vehículo.
  3. Verifique la instalación para asegurarse de que no interfiera con el conductor ni con el normal funcionamiento del vehículo. Si sacó el panel de instrumentos, no vuelva a colocarlo hasta confirmar la conexión de red en los próximos pasos (vea el paso 19).

Paso 18: Montar y sujetar el dispositivo

  1. Busque una ubicación adecuada para montar el dispositivo. A continuación, se ilustran las ubicaciones de montaje sugeridas.
              (A) Detrás del panel de rodilla lateral del conductor
              (B) Detrás de la consola central
              (C) Detrás de la guantera

    Para garantizar una sólida cobertura de red, tenga en cuenta lo siguiente al elegir la ubicación de montaje:
    El dispositivo debería montarse con el lado de la etiqueta hacia arriba y orientado al cielo para una mejor señal.
    El dispositivo no debería montarse directamente debajo de grandes piezas metálicas.
    El dispositivo funciona a través del vidrio, el plástico y los compuestos.
  2. Sujete el dispositivo de manera segura a un soporte de montaje estable o un mazo de cables con precintos, cinta VHB o Velcro de calidad industrial. No tape el ESN/número de serie con la cinta bifaz ya que la etiqueta se romperá y no podrá leerse cuando se retire la cinta.
    El dispositivo debe estar asegurado con firmeza para evitar que se mueva y genere informes de incidentes de conducción violenta.


Paso 19: Vincular el dispositivo y comprobar el funcionamiento

Use Spotlight o el Portal de Reveal para vincular y comprobar que la instalación sea correcta. Averigüe cómo Verificar una instalación en Reveal.

Paso 20: Actualizar la configuración del rastreador de vehículos (vehículos con interruptor de emergencia)

Este paso debería realizarse solo si está instalando el rastreador en un vehículo con cierre o interruptor de emergencia.

Para evitar estados erróneos en Reveal, como falsas notificaciones de remolque, el dispositivo debe estar configurado correctamente como Arranque (3 cables, integrado).

Para actualizar la configuración del rastreador, puede hacer lo siguiente:

Descargo de responsabilidad

Verizon Connect no asumirá ningún tipo de responsabilidad por los daños que se deriven del uso de nuestros servicios, o bien, que estén relacionados con ellos, incluido el hardware de rastreo por GPS y las cámaras para automóviles, de un modo opuesto a las presentes instrucciones o en infracción con la ley o nuestro acuerdo. El hardware de seguimiento conectado al puerto de diagnóstico en vehículos que tienen dispositivos de terceros conectados a dicho puerto puede provocar interferencia o pérdida de funcionalidad de esos dispositivos de terceros. Los dispositivos de terceros referidos pueden ser, entre otros, elevadores de silla de ruedas, equipos de salvamento, luces de emergencia y pistolas de radar. Si surge un conflicto similar, comuníquese con el soporte de Verizon Connect para configurar el hardware de rastreo de manera que admita el dispositivo de terceros. Si no resulta posible, Verizon Connect está exento de todo tipo de responsabilidad con respecto a los daños que puedan derivarse del uso de los dispositivos o que guarden relación con ellos. Solo es posible quitar y reinstalar los dispositivos instalados en otro vehículo cuando se haya comprobado la compatibilidad del segundo vehículo, tal como lo indican las (presentes) instrucciones. Las transferencias entre vehículos que no sigan estas instrucciones anularán todas las garantías de Verizon Connect y se eximirá a Verizon Connect de todo tipo de responsabilidad por daños que surjan del uso de los dispositivos o que guarden relación con ellos.
