Guía del técnico: Cámara orientada al conductor (modelo 2) usando la aplicación Reveal Hardware Installer

Read in English

• Antes de comenzar
• Qué debería recibir
• Descargar la aplicación Reveal Hardware Installer e iniciar sesión

• Instalación

  • Seleccionar una orden de trabajo

  • Escanear o introducir el ESN de la cámara

  • Seleccionar el artículo que desea instalar

  • Identificar el vehículo

  • Iniciar la instalación

  • Conectar los cables de la cámara

  • Elegir la ubicación de la cámara

  • Alinear la cámara

  • Montar la cámara

  • Encender la cámara

  • Obtener una vista preliminar de la instantánea

  • Comprobar la instalación

Antes de comenzar

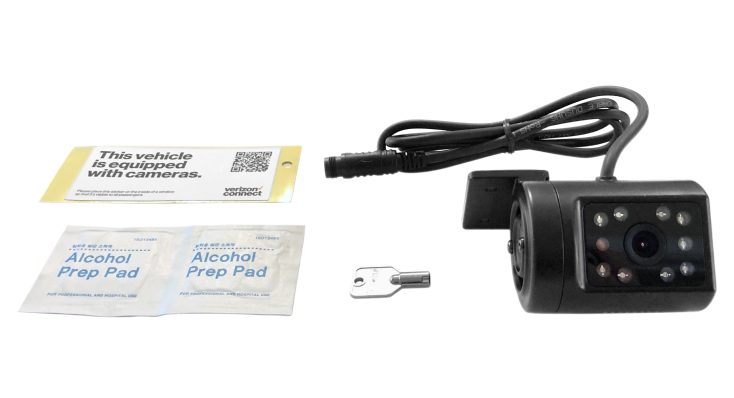

Qué debería recibir

• 1 cámara
• 2 paños con alcohol
• 1 almohadilla adhesiva 3M VHB de repuesto
• 1 llave
• 1 guía de arranque rápido
• 1 adhesivo de privacidad
• 1 adaptador de cable de 4 pines a 2.5 mm, si se instala con una cámara orientada a la carretera (modelo 1)

Descargar la aplicación Reveal Hardware Installer e iniciar sesión

Debe usar la aplicación Reveal Hardware Installer para configurar la cámara.

1. Descargue la aplicación Reveal Hardware Installer:

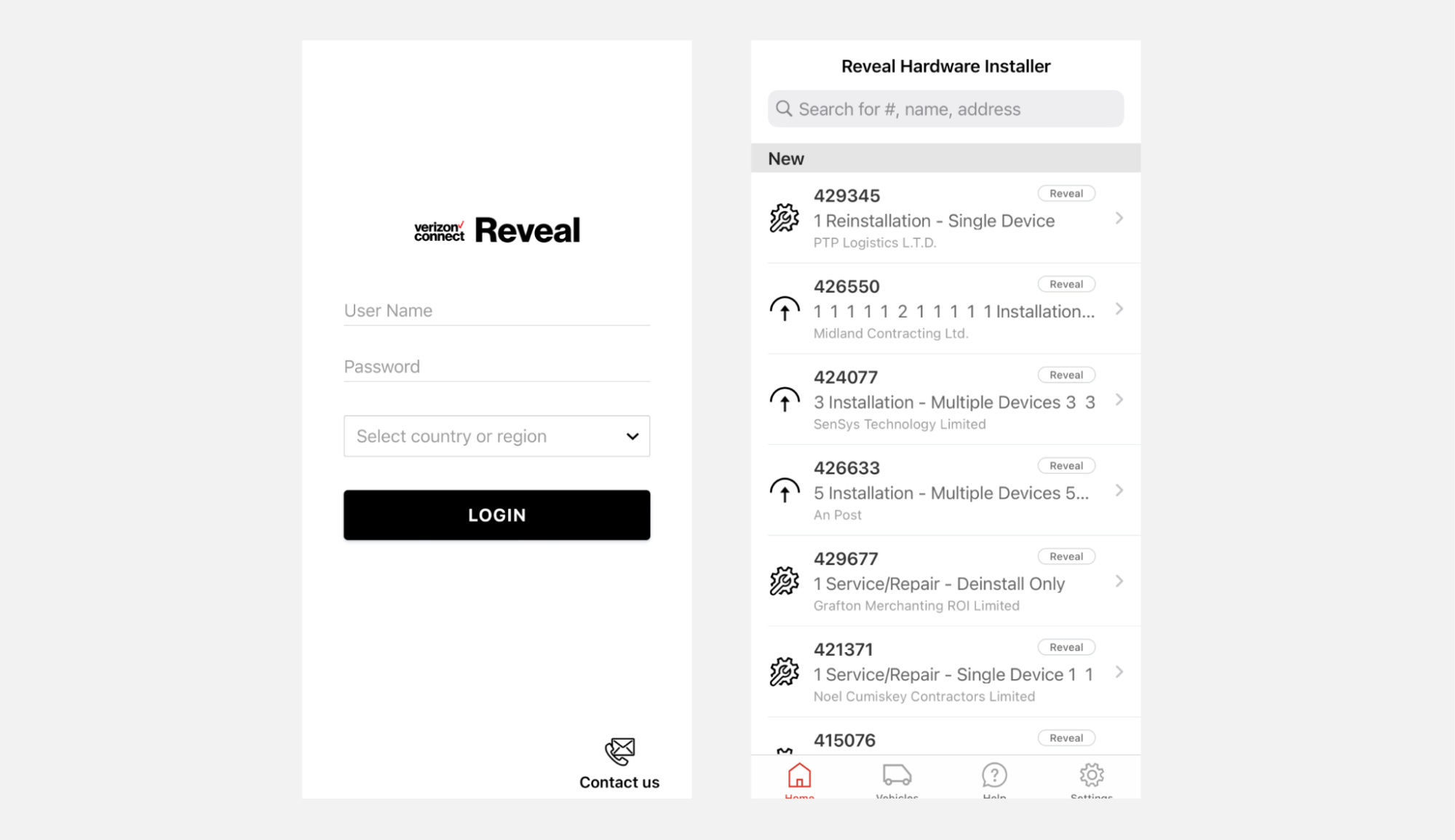

2. Inicie sesión en la aplicación con sus credenciales de Verizon Connect.
   Si no tiene credenciales de inicio de sesión, póngase en contacto con su administrador.

Instalación

Seleccionar una orden de trabajo

En Reveal Hardware Installer, seleccione la orden de trabajo.

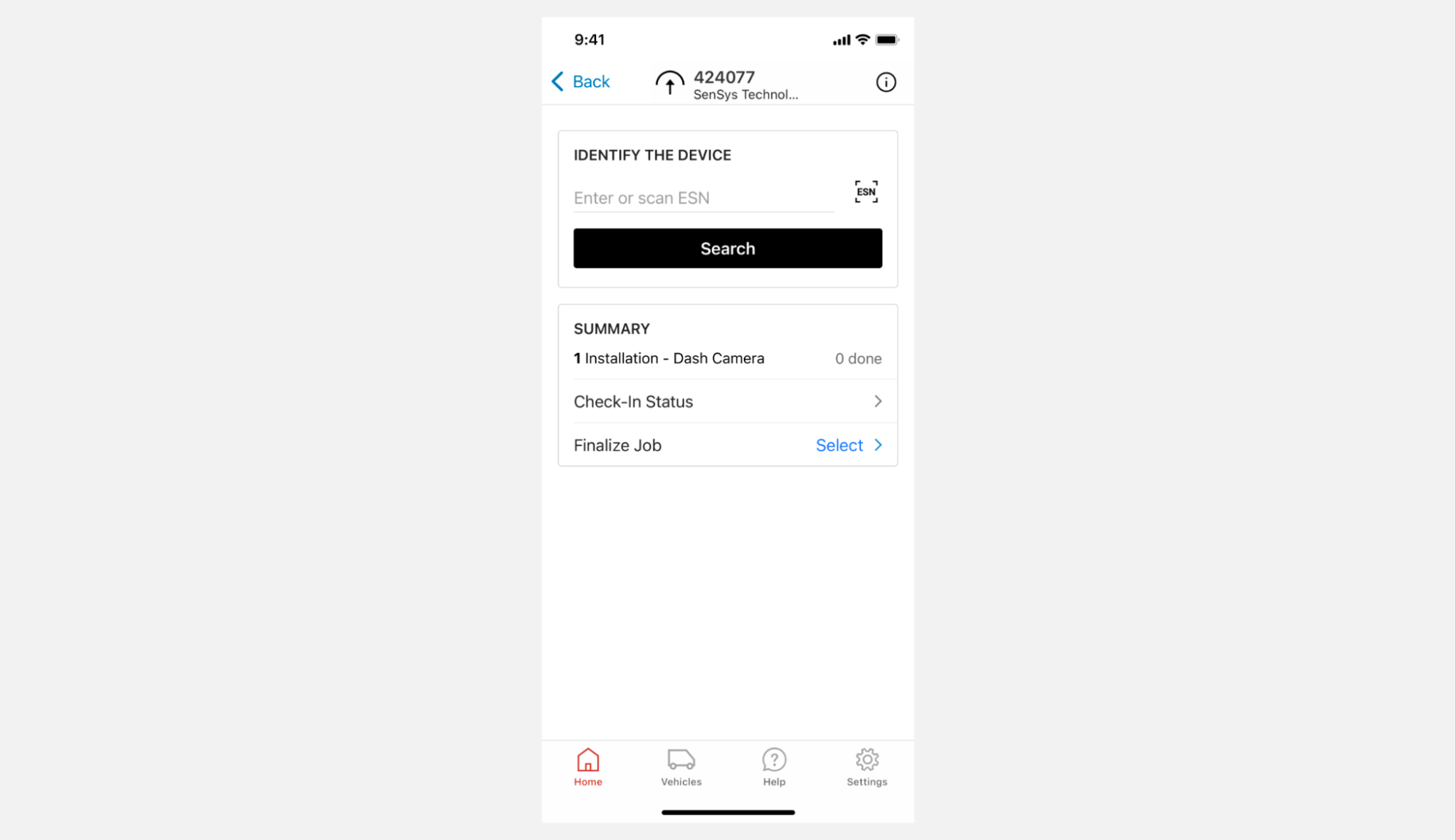

Escanear o introducir el ESN de la cámara

Escanee el código de barras de la cámara o seleccione Entrada manual e introduzca el número de serie.

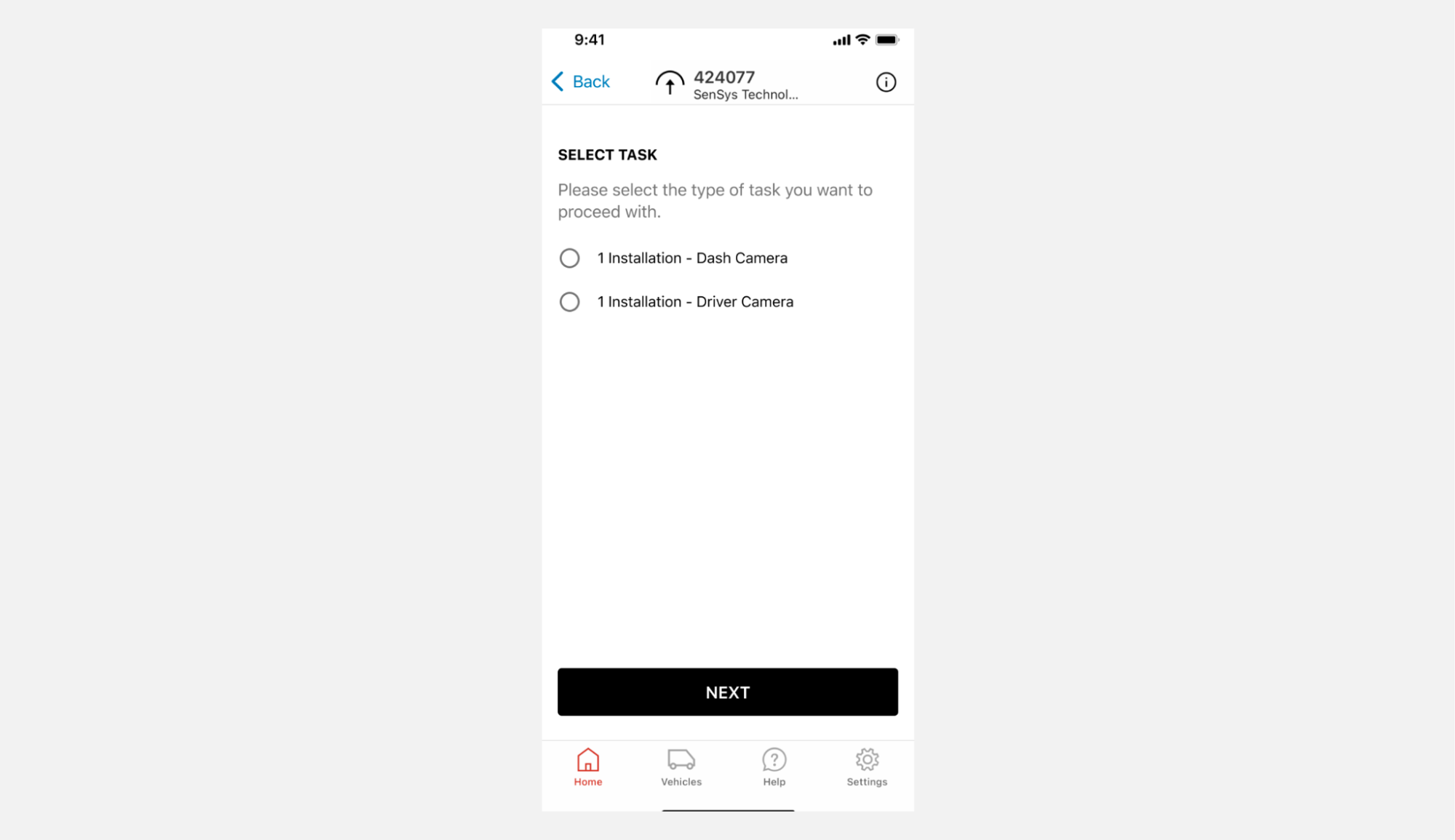

Seleccionar el artículo que desea instalar

1. Seleccione el artículo Cámara para auto.
2. Toque SIGUIENTE.

Identificar el vehículo

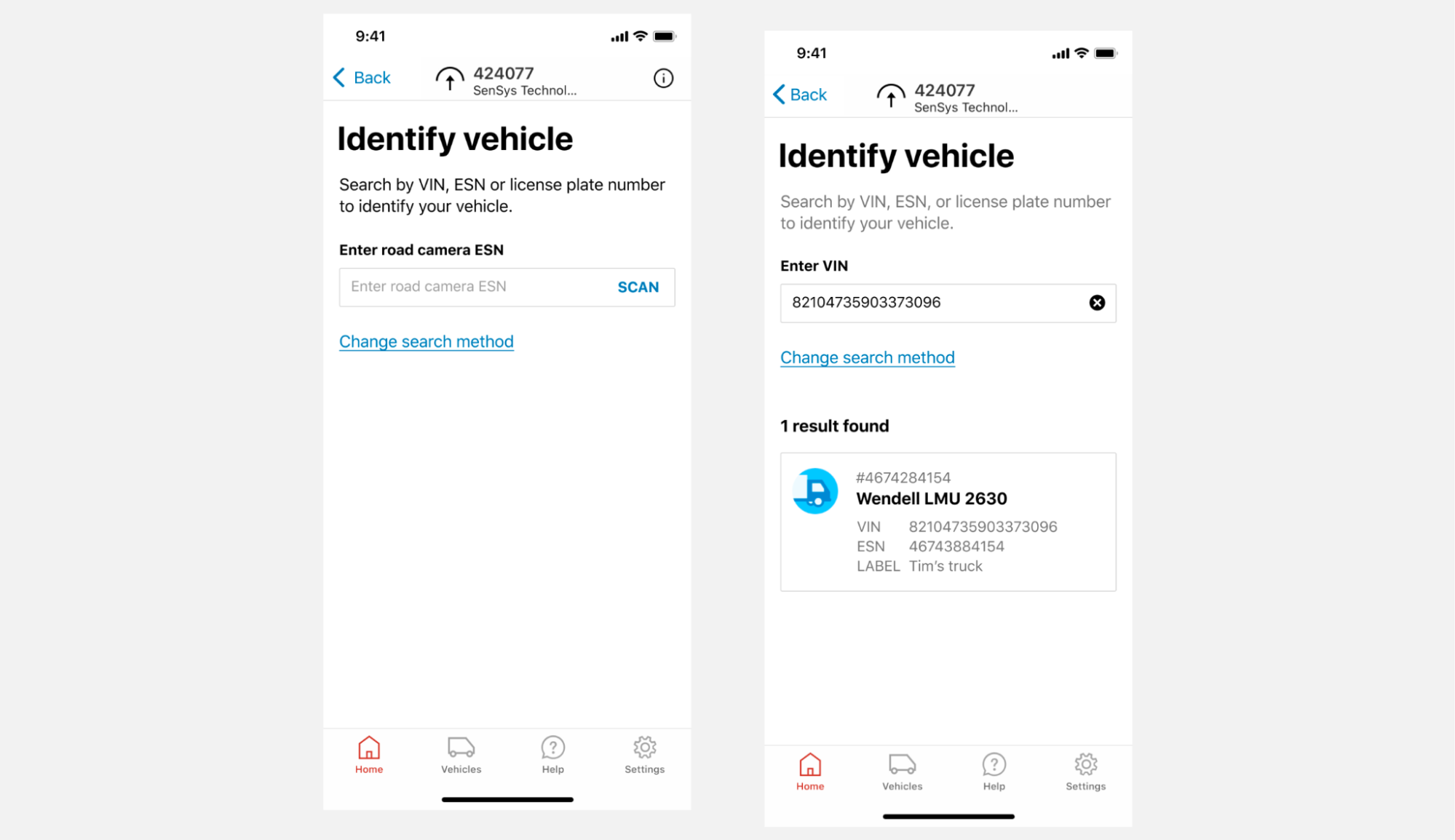

Ingrese o escanee el ESN de la cámara orientada a la carretera instalada previamente.
Por otro lado, puede buscar el ESN del dispositivo de rastreo del vehículo, el VIN del vehículo o el número de licencia del vehículo seleccionando Cambiar método de búsqueda.

Iniciar la instalación

1. Cuando se ejecuta la aplicación por primera vez, un cartel informativo explica que el vehículo debe contar con un rastreador de vehículos por GPS y una cámara orientada a la carretera instalados antes de poder instalar la cámara del conductor. Seleccione la opción ENTENDIDO.
2. Para ejecutar la guía de instalación dentro de la aplicación, seleccione la opción VER.
3. Seleccione OMITIR Y ACTIVAR CÁMARA.

Conectar los cables de la cámara

1. Deje al descubierto los cables de la cámara de carretera.

2. Seleccione el modelo de la cámara de carretera que ya se encuentra instalada en su vehículo.

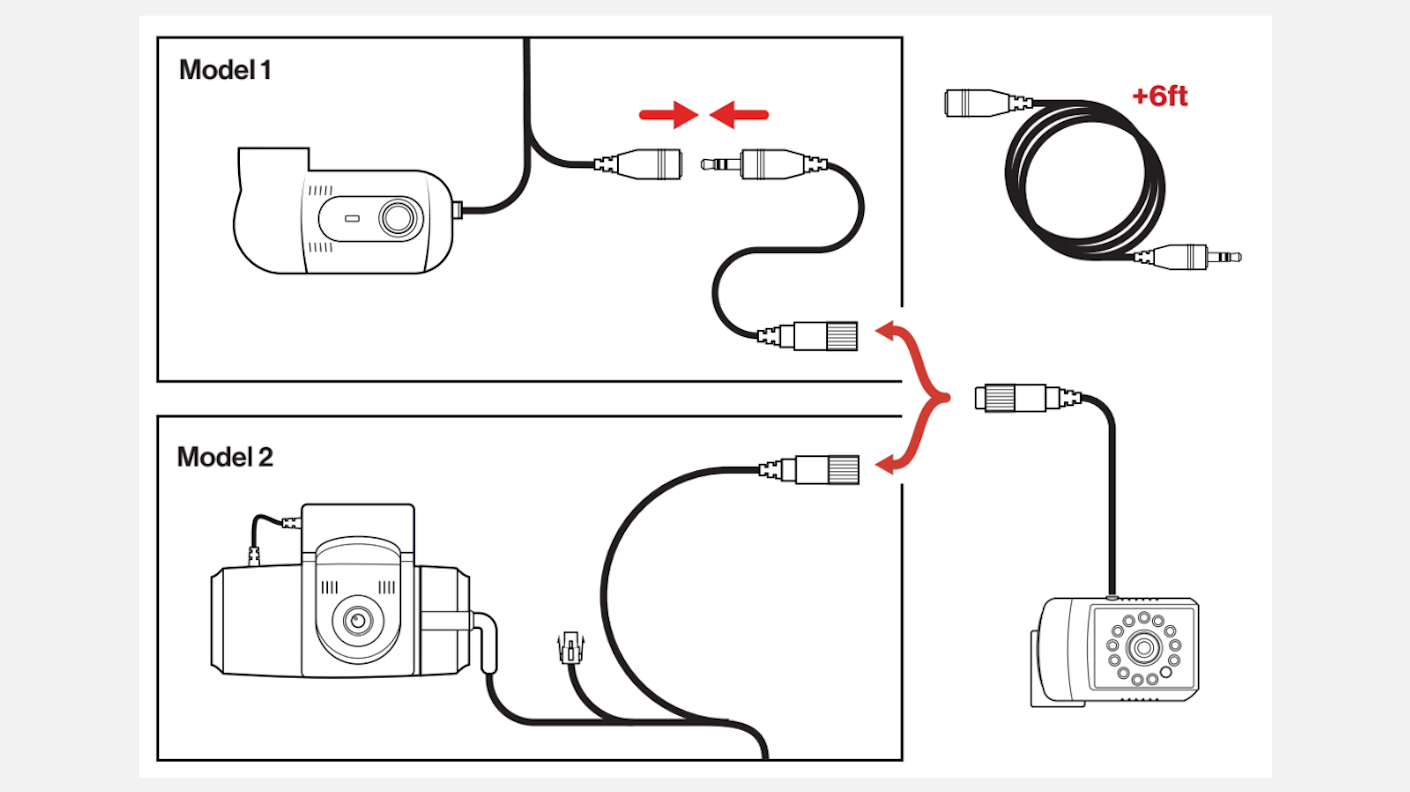

3. Siga las instrucciones de cableado correspondientes a su modelo de cámara de carretera.
   • Modelo 1 de la cámara de carretera: utilice el cable adaptador proporcionado para conectar el cable de energía de la cámara de carretera con el cable conector de la cámara del conductor.
   • Modelo 2 de la cámara de carretera: conecte el cable de alimentación de la cámara de carretera al cable conector de la cámara del conductor.

4. Cuando haya conectado los cables, seleccione SIGUIENTE.

Elegir la ubicación de la cámara

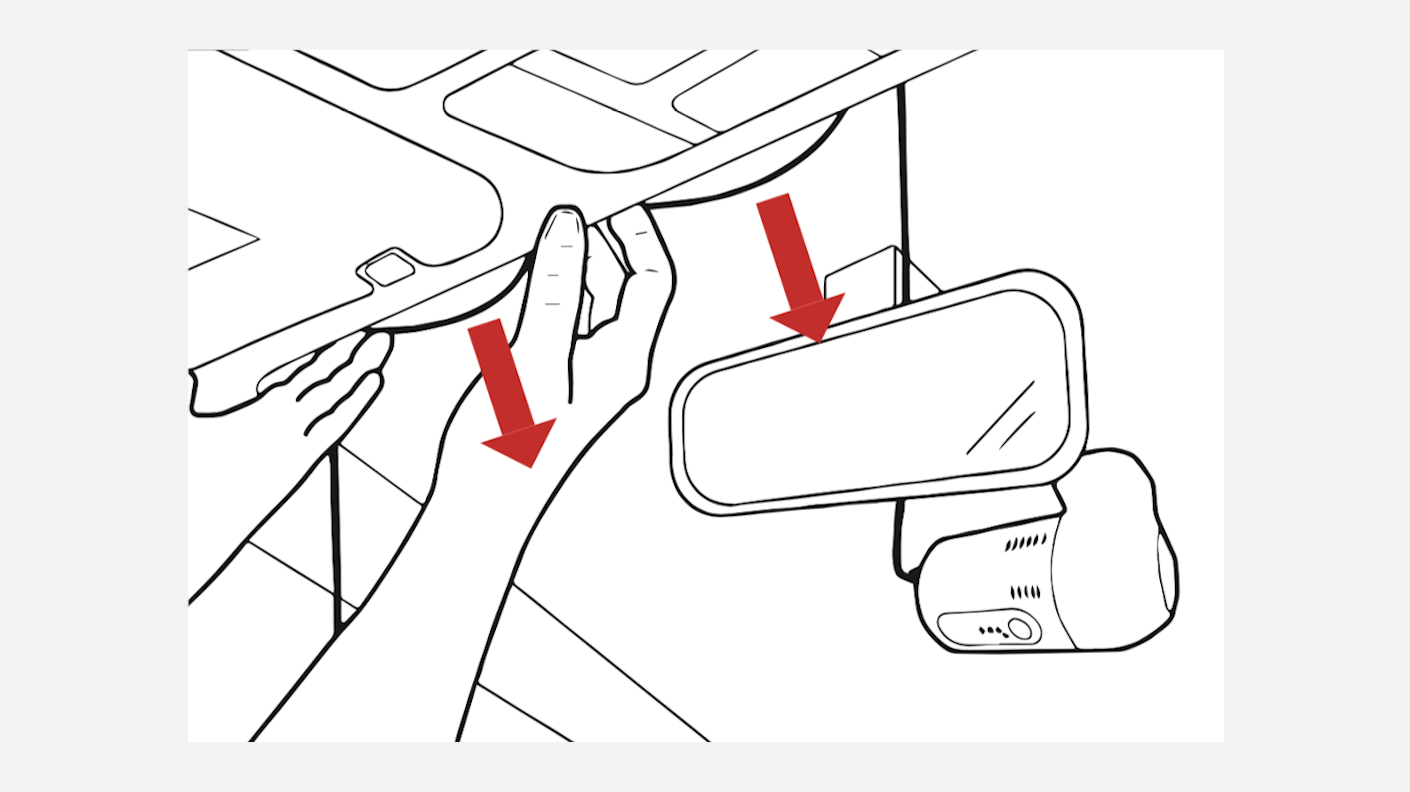

Sugerencia: siéntese en el asiento del conductor y baje el parasol. No debería haber obstrucciones frente al rostro del conductor.

Cuando elija una ubicación, tenga en cuenta lo siguiente:

• La cámara debe colocarse lo más alto posible dentro de la zona de barrido del limpiaparabrisas del lado del conductor.
• La parte de la cámara del dispositivo debería estar en las 2 pulgadas (5 cm) superiores de la zona del limpiaparabrisas.
• La cámara no debe obstruir la visión del conductor de la carretera frente a él.
• Evite colocar la cámara en la banda negra alrededor del espejo retrovisor y cerca del sistema de control de climatización del vehículo, ya que el exceso de calor puede interferir con el funcionamiento de la cámara.
• Deje espacio suficiente para retirar la llave de la tapa de seguridad.

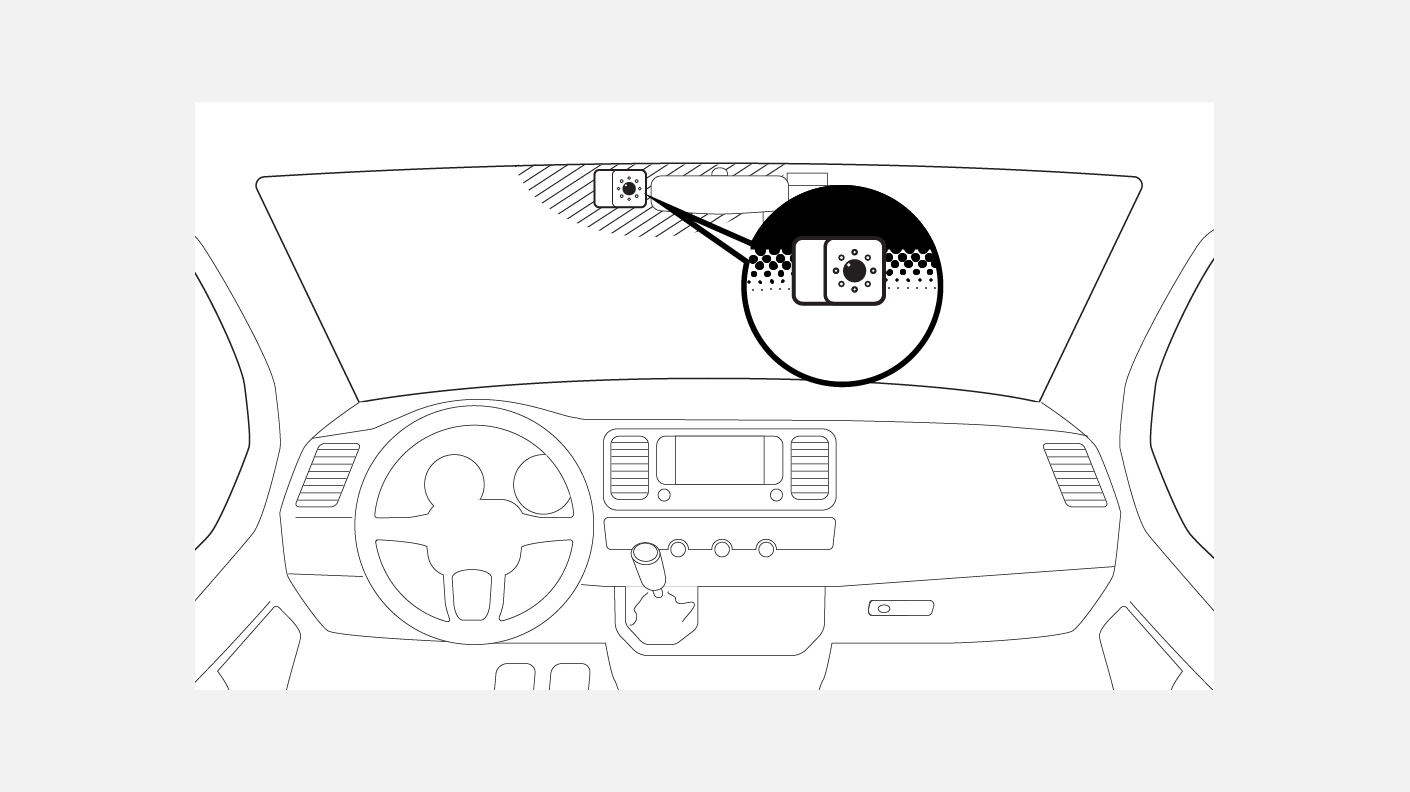

• La cámara puede colocarse en cualquier lugar dentro del área resaltada.

Alinear la cámara

Nota: la cámara debería apuntar directamente a la cabina del conductor. La cámara tiene un campo de visión de 120 grados, con lo cual cubre gran parte del interior del vehículo.

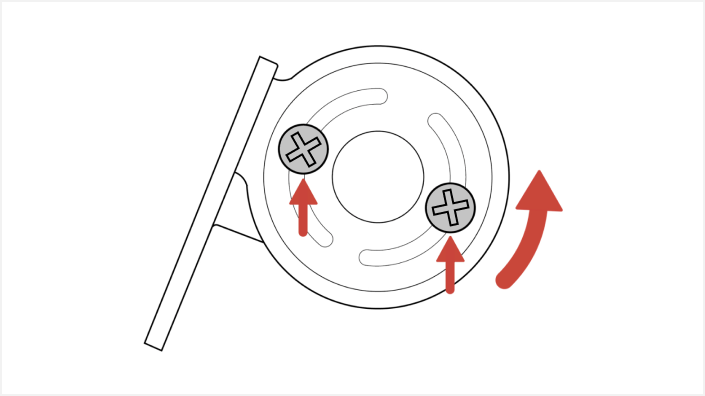

1. Ajuste el ángulo del lente aflojando los tornillos colocados en el soporte de montaje.
2. En la aplicación, haga clic en SIGUIENTE.

Montar la cámara

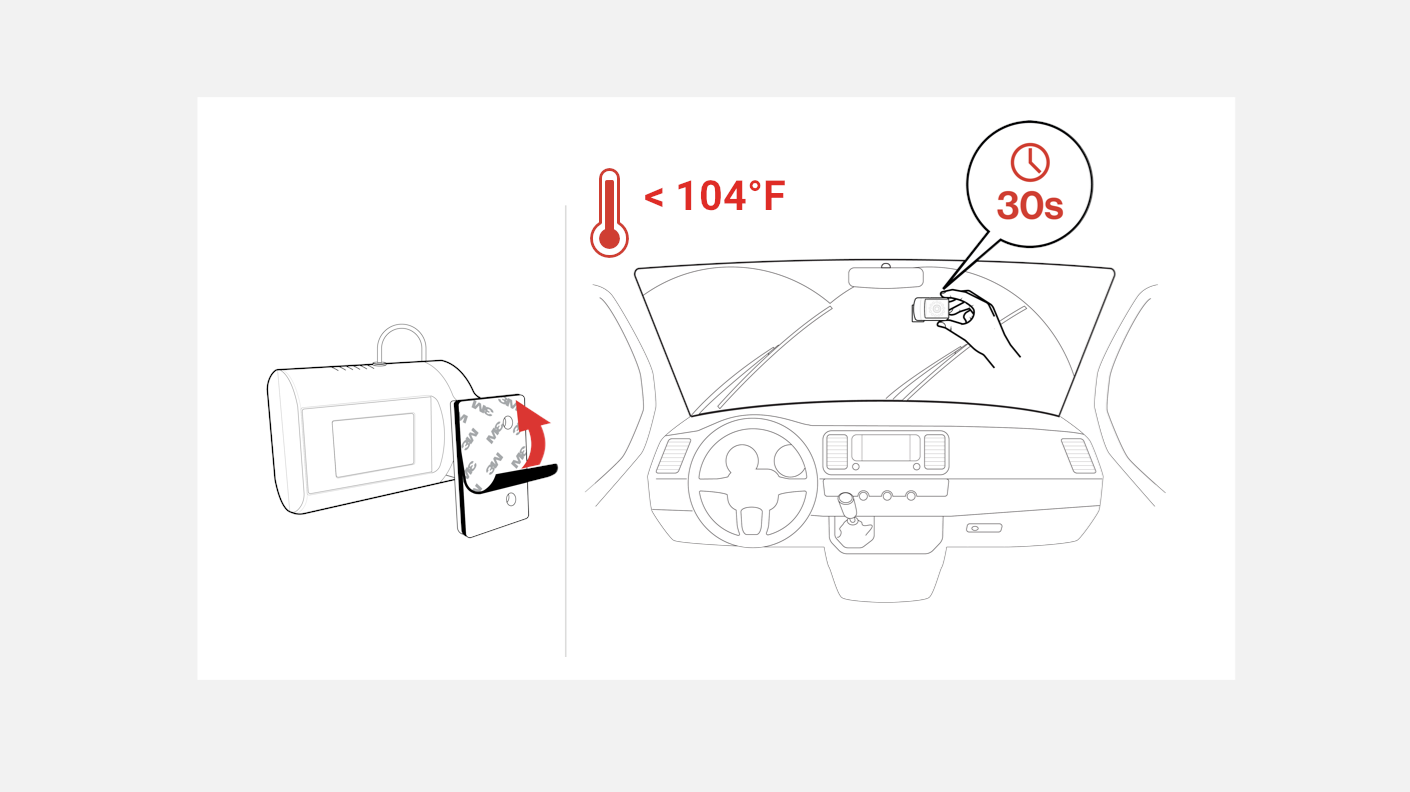

1. Limpie y seque el área del parabrisas donde se colocará la cámara usando el paño con alcohol proporcionado.
2. Asegúrese de que la temperatura del parabrisas no sea ni muy caliente ni muy fría (recomendamos una temperatura entre 50°F y 80°F [10ºC - 27ºC]) De lo contrario, la etiqueta adhesiva no se adherirá correctamente al parabrisas.
3. Instale la cámara en el parabrisas.
4. Asegúrese de que el cable apunte hacia arriba, a la parte superior de la cabina.

5. Mantenga presionada con firmeza la cámara al parabrisas durante 30 segundos.
   En la aplicación, haga clic en SIGUIENTE.

Encender la cámara

1. Para encender la cámara del conductor, arranque el motor del vehículo.
2. Compruebe que el patrón de la luz LED sea el correcto en la cámara orientada a la carretera.
3. En la aplicación, seleccione Activar cámara.

Obtener una vista preliminar de la instantánea

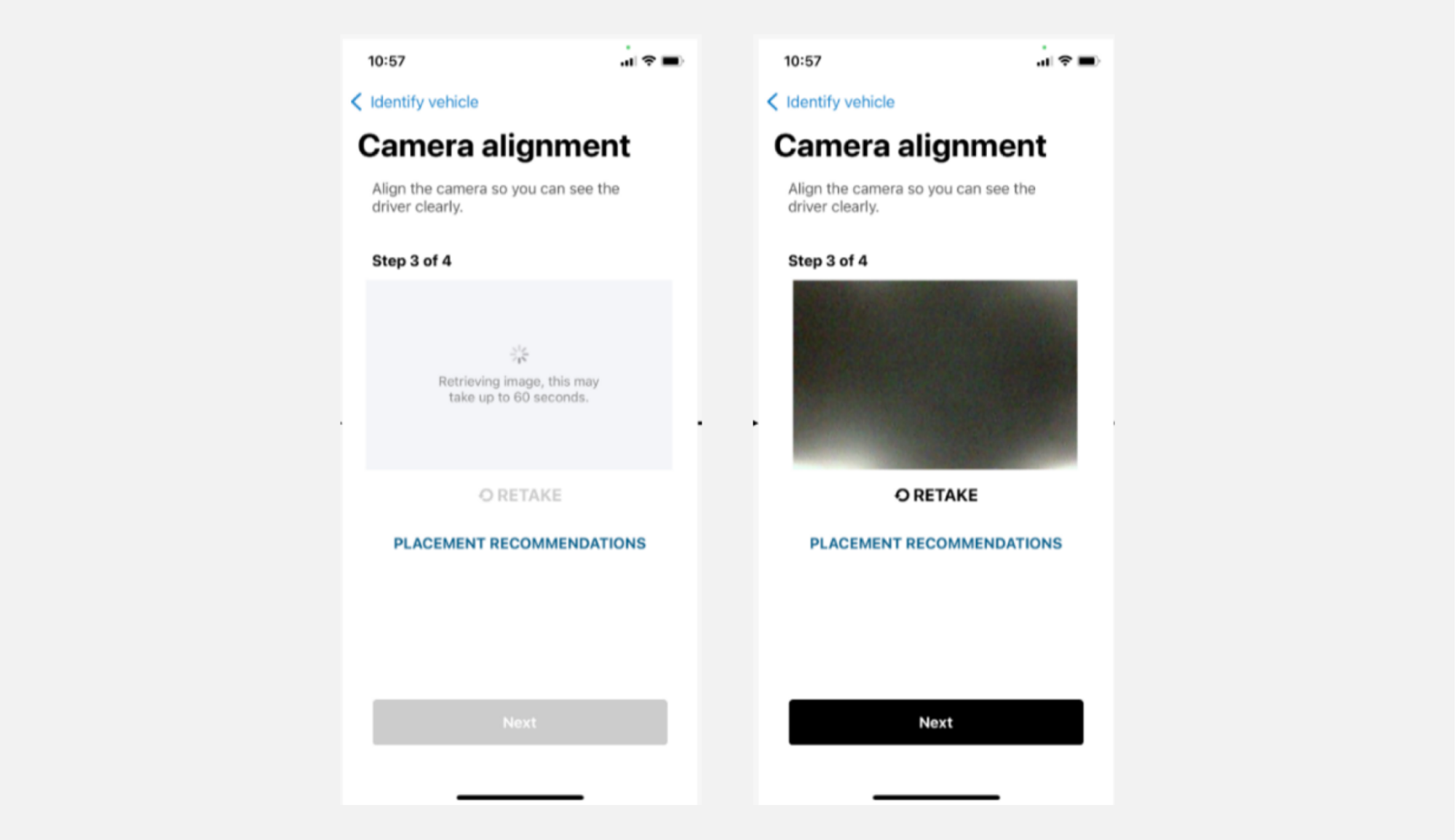

1. Ajuste el ángulo de la cámara de manera tal que apunte hacia el centro de la cabina y que el reposacabezas del conductor esté dentro del cuarto superior de la vista preliminar de la instantánea.
   Nota: puede demorar hasta 60 segundos en generar una instantánea.
2. Ajuste la cámara de ser necesario y pulse Volver a tomar para tomar otra instantánea.
3. Apriete los tornillos y pulse SIGUIENTE en la aplicación.
   Sugerencia: conserve la llave por si necesita ajustar la cámara.

Comprobar la instalación

1. Confirme que la cámara esté emparejada con el vehículo correcto. Luego, presione Activar cámara.
2. Seleccione COMPROBAR.
