Guía del técnico: Cámara orientada a la carretera (modelo 2) en Fleet

Read in English

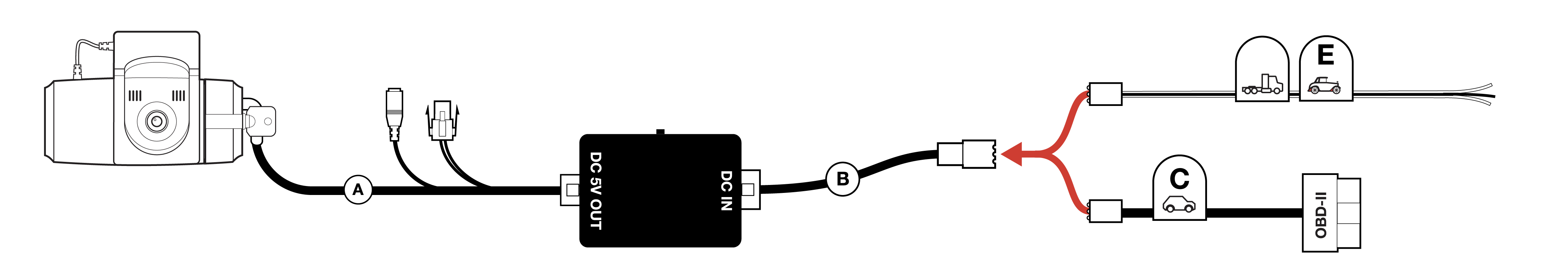

Una vez que haya conectado todos los cables como se muestra en la guía rápida para conductores, ingrese al portal Enterprise Fleet Installer y siga los pasos del proceso de instalación de la cámara de orientación a la carretera (modelo 2). A continuación, se incluyen instrucciones más detalladas.

Antes de comenzar

• Inicie sesión en Enterprise Fleet Installer.
• Verifique qué incluye la caja.
• Prepare el vehículo.

Instalar la cámara

• Conectar los cables de la cámara
• Identificar la cámara
• Conectar el dispositivo a una fuente de energía

  • Conectar con un cable conector de 3 cables (cable E)
    • Método de empuje y envoltura
  • Conectar a un puerto OBD-II (cable C)
  • Identificar la cámara
• Ajustar la cámara
• Buscar una posición de montaje
• Identificar el vehículo

Completar la instalación

• Limpiar el parabrisas
• Montar la cámara
• Ordenar los cables
• Ordenar las herramientas

Antes de comenzar

Iniciar sesión en Enterprise Fleet Installer

Inicie sesión en el portal Enterprise Fleet Installer con sus credenciales de Verizon Connect.

Qué incluye la caja

• 1 cámara
• 1 cable (A)
• 1 arnés de cables (B)
• Uno de los siguientes:
  • 1 cable conector de 3 cables (E)
  • 1 cable conector OBD-II (C)
  • 1 cable de transferencia OBD-II
• 1 adaptador de alimentación
• 1 tarjeta SD (ya insertada en la cámara, excepto que se solicite una tarjeta SD de capacidad adicional)
• 1 tarjeta SIM
• 2 almohadillas adhesivas 3M VHB
• 5 sujetacables
• 5 montantes de sujetacables
• 2 paños con alcohol
• 1 tapa de seguridad
• 1 llave

Preparar el vehículo

Asegúrese de que:

• El vehículo tenga un rastreador instalado.
• El vehículo se encuentre en un área con buena cobertura de red.
• El vehículo esté estacionado sobre una superficie plana.
• Haya desactivado el arranque.
• La temperatura del parabrisas no sea ni muy caliente ni muy fría (recomendamos una temperatura entre 50°F y 80°F [10ºC - 27ºC]) Para regular la temperatura, estacione en lugares cerrados, estacione a la sombra o use el sistema de aire acondicionado de su vehículo.

No adhiera la cámara al parabrisas hasta más adelante.

Instalar la cámara

Identificar la cámara

Escriba el número de serie que se encuentra en la cámara y en la caja en la que vino la cámara.

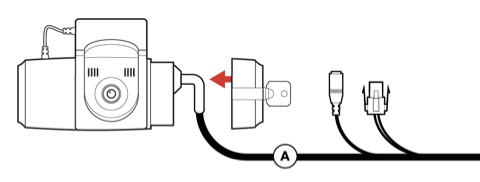

Conectar los cables de la cámara

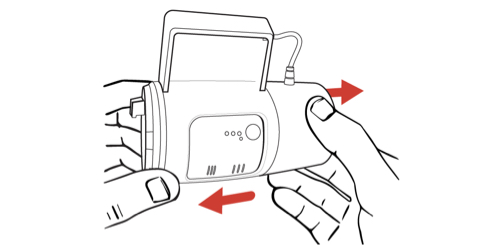

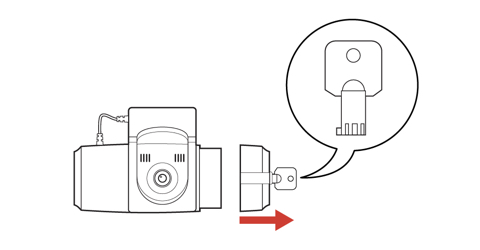

1. Utilice la llave para desbloquear. Presione el botón Soltar en la tapa de seguridad y quite la tapa de seguridad de la cámara.

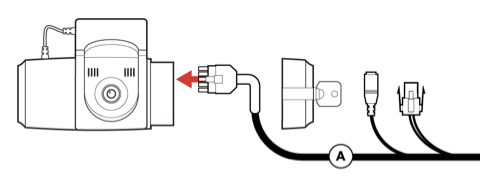

2. Conecte el cable A a la cámara.


3. Si solicitó una tarjeta SD de almacenamiento adicional, colóquela en la ranura para tarjetas SD.
4. Vuelva a colocar la tapa de seguridad y deje la llave en la cerradura.

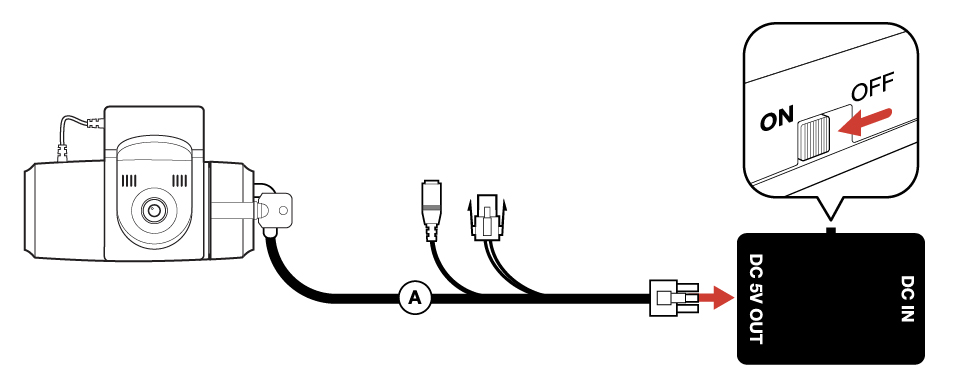

5. Conecte el cable A al adaptador de alimentación de CC.

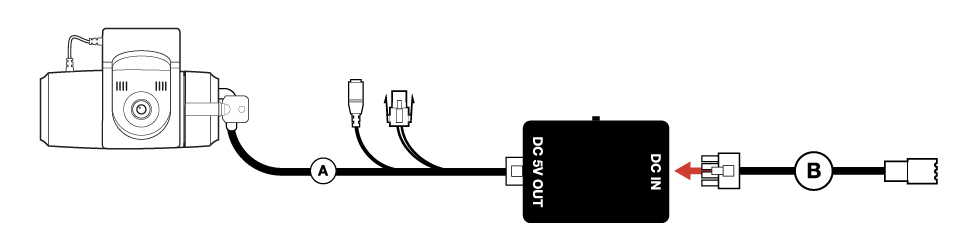

6. Conecte el juego de cables (B) al adaptador de alimentación CC.

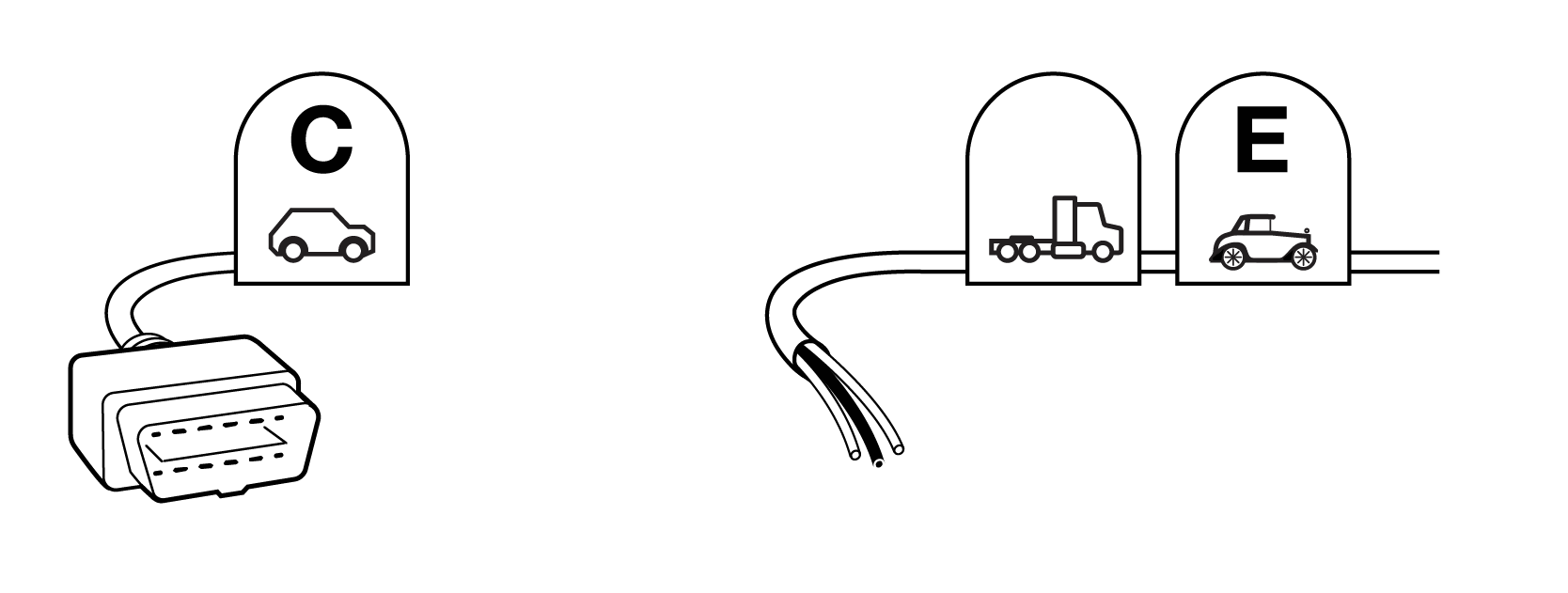

7. Conecte el arnés de cables (B) al cable conector (C o E) o al cable de transferencia OBD-II según el tipo de vehículo.



Conectar el dispositivo a una fuente de energía

Debe conectar la cámara a una fuente de energía utilizando el conector correcto.

Hay algunas formas de hacerlo, según el tipo de vehículo.

• En el caso de camiones de carga pesada (solo 12 V), vehículos de carga liviana fabricados antes de 1996 y camiones de carga pesada con conectores de 6 pines, vaya a Conectar usando el conector de 3 cables (cable E). Este método de instalación solo se recomienda para instaladores avanzados con experiencia en realizar trabajos de cableado eléctrico.
• En el caso de vehículos livianos privados o comerciales (solo 12 V), vaya a Conectar a un puerto OBD-II (cable C).

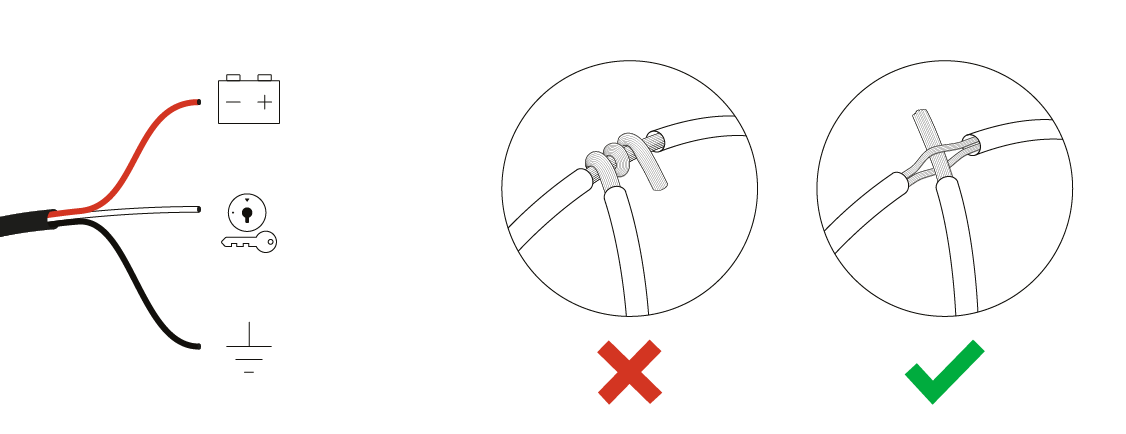

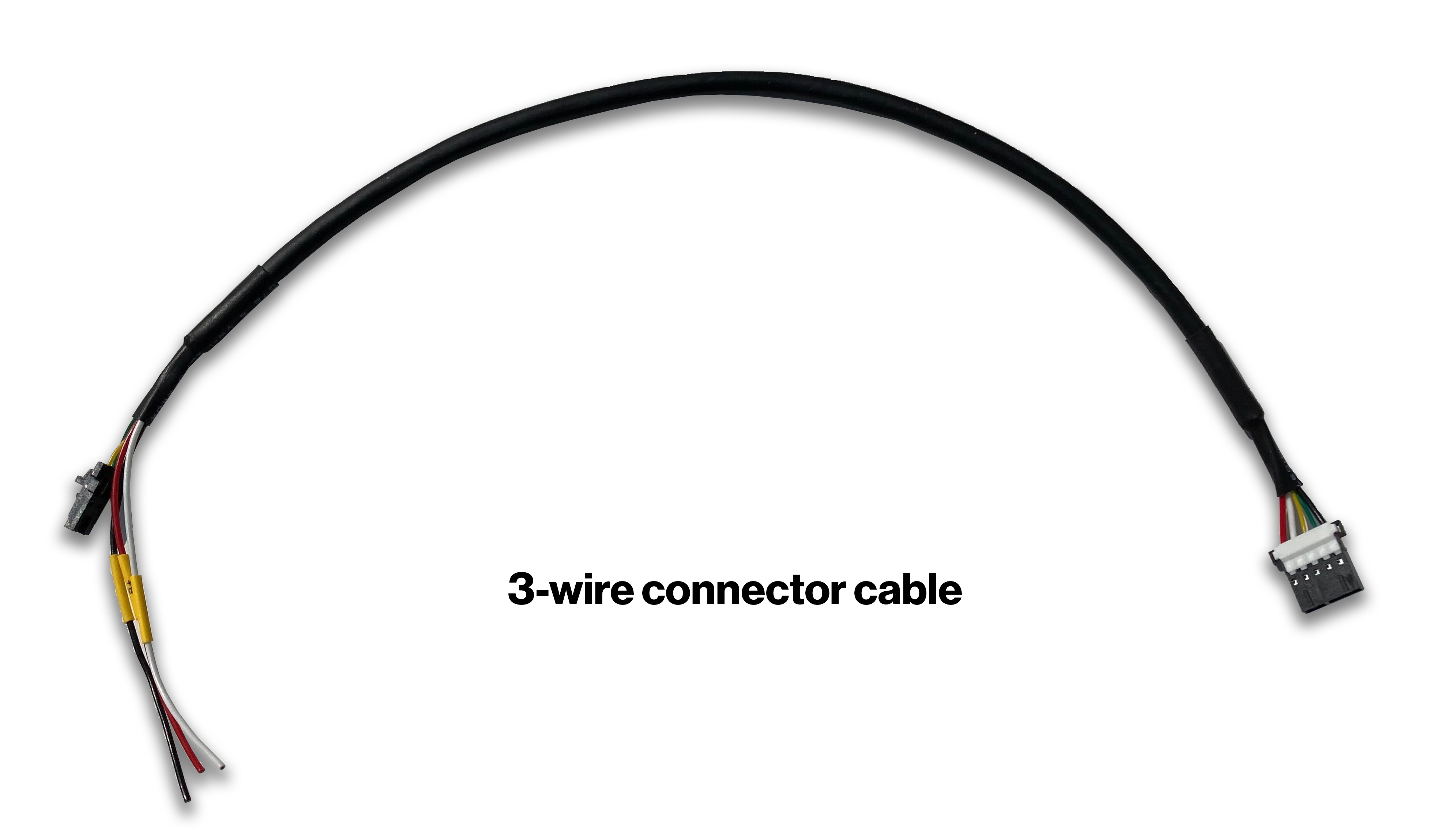

Conectar con un cable conector de 3 cables (cable E)

Este método de instalación solo se recomienda para instaladores avanzados con experiencia en realizar trabajos de cableado eléctrico.

1. Si agrega una cámara conectada de 3 cables a una instalación de GPS conectada de 3 cables existente, puede empalmar en sus conexiones de tierra, arranque y constante existentes o usar un terminal de anillo de acero inoxidable para realizar su propia conexión a tierra.
   • Recomendamos usar conectores de compresión o posit-taps. No recomendamos agregar fusibles A, tapones de fusibles o conectores de tipo de bloqueo Scotch para realizar el cableado.
2. Asegúrese de que el motor esté apagado.
3. Asegúrese de que la cámara esté enchufada en su conector de 3 cables.
4. Busque el cable negro.
   • Conéctelo directamente a un punto de conexión a tierra del chasis empalmando directamente a un cable de tierra o con un método de empuje y envoltura (ver a continuación).
5. Busque el cable rojo.
   • Use el voltímetro para localizar un cable de batería de 12 voltios y conecte el cable rojo empalmando directamente al cable o con un método de empuje y envoltura.
   • Si conecta el cable rojo a un cable con fusible o usa un fusible en línea, verifique que sea de al menos 5 amperios. Tenga cuidado de no confundir una línea de alimentación de accesorios retenida (RAP) con una verdadera línea de alimentación continua (12 voltios, siempre en línea).
   • Determine una fuente de energía continua seleccionando un cable y midiendo su voltaje de CC en un voltímetro. Debería mostrar 12 VCC o más.
6. Busque el cable blanco.
   • Use el voltímetro para localizar una verdadera línea de arranque y conecte el cable blanco a la línea empalmando directamente al cable o con un método de empuje y envoltura.
     No use un fusible en línea en esta línea. No use alimentación de accesorios.
7. Arranque el motor.
8. Espere 5 minutos para que la cámara se inicie. Las luces roja, azul y verde parpadearán en secuencia.
9. Oirá un solo pitido que indica que su cámara está conectada correctamente y recibe energía. Si las luces verdes y azules no quedan fijas luego de 5 minutos, verifique las luces indicadoras de la cámara.
   Es posible que en algunos vehículos se encienda la cámara antes de arrancar.
10. Vaya a Ajustar la cámara.

Método de empuje y envoltura

1. Localice el cable correcto.
2. Quite el aislamiento de una sección del cable.
3. Realice un orificio a través del cable expuesto.
4. Inserte el cable a través del orificio.
5. Envuelva el cable firmemente y aíslelo con cinta aisladora.
6. Coloque precintos sobre la cinta aislante en cada lado de la conexión.

Más información sobre el método de empuje y envoltura.

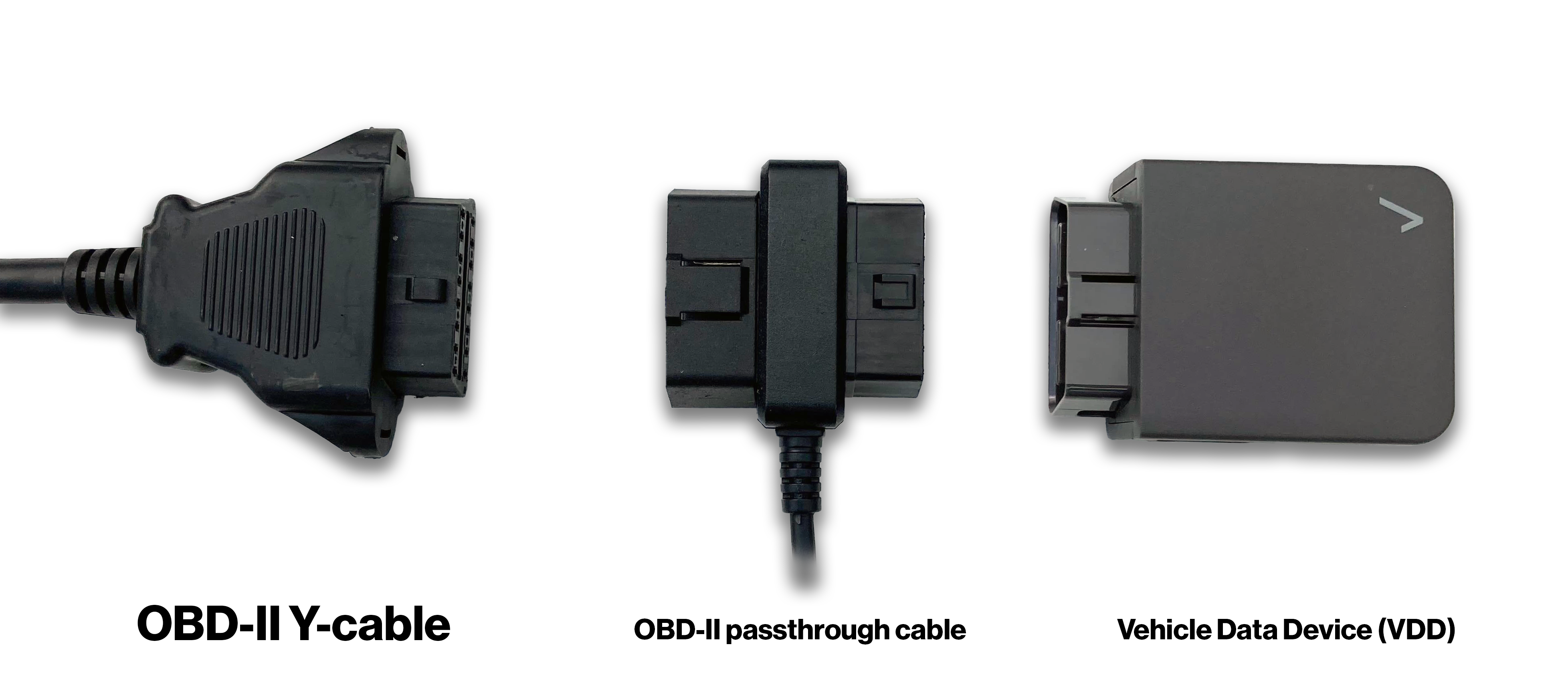

Conectar a un puerto OBD-II (cable C)

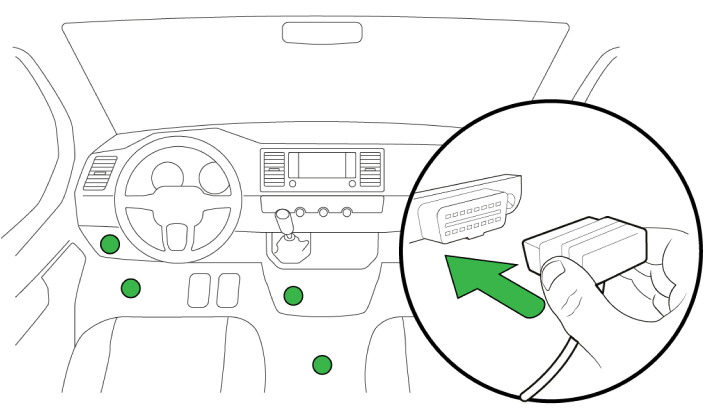

1. Busque el puerto OBD-II de su vehículo, que suele estar ubicado debajo del tablero de mandos o por debajo de la columna de dirección del volante.
2. Conecte el cable C al puerto OBD-II de manera firme.
   • Si el puerto ya está en uso, deberá instalarlo con un cable de transferencia. Para solicitar un cable de transferencia, comuníquese con Soporte técnico.

3. Arranque el motor.
4. Espere 5 minutos para que la cámara se inicie. Las luces roja, azul y verde parpadearán en secuencia.
5. Oirá un solo pitido que indica que su cámara está conectada correctamente y recibe energía. Si las luces verdes y azules no quedan fijas luego de 5 minutos, verifique las luces indicadoras de la cámara.
   Es posible que en algunos vehículos se encienda la cámara antes de arrancar.

Ajustar la cámara

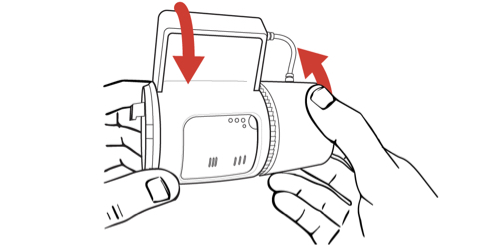

1. Mueva la tapa de seguridad levemente para poder ajustar la cámara.

2. Ajuste la cámara en función de la inclinación del parabrisas del vehículo.

3. Inserte una nueva tarjeta SD, si la solicitó, siguiendo estos pasos:
   • Ubique la ranura para tarjeta SD que está debajo de la ranura para tarjeta SIM.
   • La cámara viene con una tarjeta SD insertada. Para retirarla, presione suavemente la tarjeta una vez y saltará hacia afuera.
   • Inserte la nueva tarjeta SD en la cámara y empújela hacia atrás en la ranura SD hasta que encaje en su lugar.
4. Vuelva a colocar la tapa de seguridad.

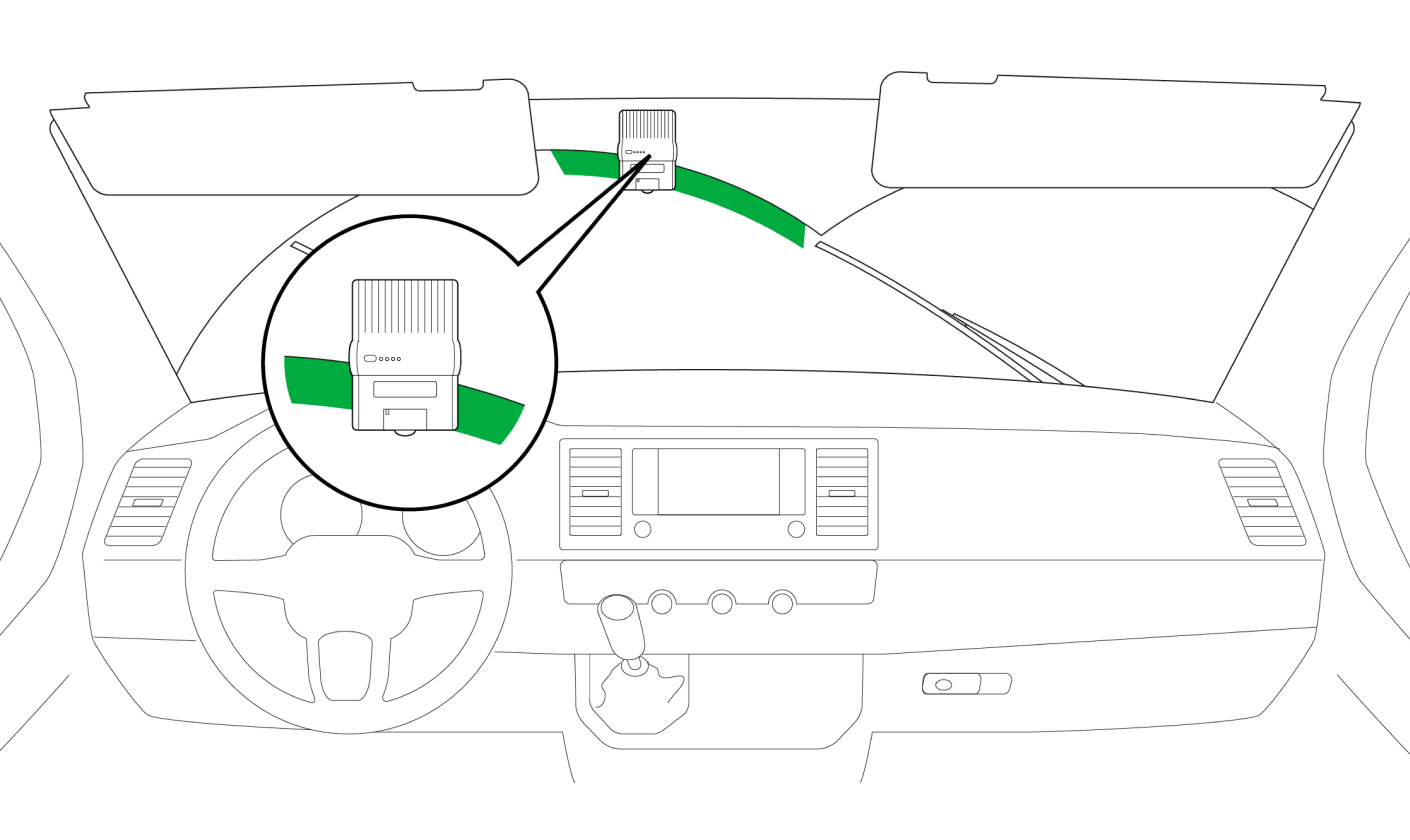

Buscar una posición de montaje

1. Ubíquese en el asiento del conductor.
2. Baje ambos parasoles.
3. Sostenga la cámara en cualquier lugar dentro del área sombreada de la imagen anterior donde desee montarla.

Cuando elija una ubicación, tenga en cuenta lo siguiente:

• La cámara no debe obstruir la visión del conductor de la carretera frente a él.
• Asegúrese de que la lente no esté obstruida por los parasoles, el espejo retrovisor o la banda parasol del parabrisas. La banda parasol oscurece la imagen de la cámara orientada hacia la carretera y está en la posición del sistema de control de clima del vehículo. El exceso de calor puede interferir con el funcionamiento de la cámara.

No adhiera la cámara al parabrisas hasta más adelante.

Es responsabilidad de su empresa garantizar que el uso de cámaras para auto en vehículos cumpla con todas las leyes y reglamentaciones correspondientes a su región. Obtenga más información.

Identificar el vehículo

La cámara se debe asignar a un vehículo, de modo que cuando la cámara detecte un incidente de conducción violenta, pueda asociarse a un vehículo específico.

• Busque el vehículo al que desee asignar la cámara por nombre de vehículo, número de identificación del vehículo (VIN), número de registro del vehículo (REG) o número de serie electrónico (ESN).

Completar la instalación

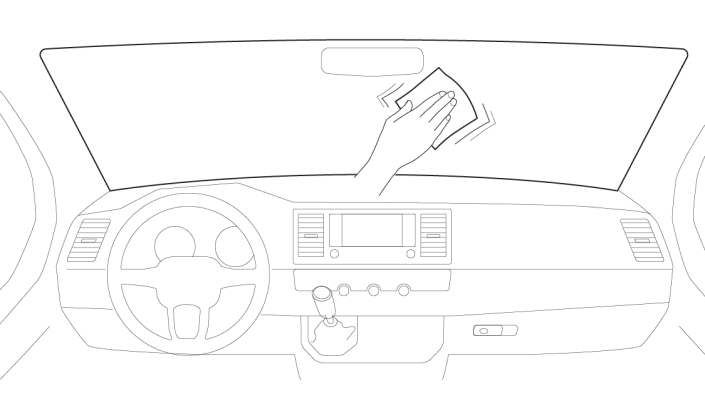

Limpiar el parabrisas

1. Limpie el área del parabrisas donde se colocará la cámara con los paños con alcohol proporcionados.
2. Deje que el parabrisas se seque durante 60 segundos y séquelo completamente con un paño.

Montar la cámara

1. Asegúrese de que la temperatura del parabrisas no sea ni muy caliente ni muy fría (recomendamos una temperatura entre 50 °F y 80 °F [10 ºC - 26 ºC]) De lo contrario, la almohadilla de montaje no se adherirá correctamente al parabrisas.

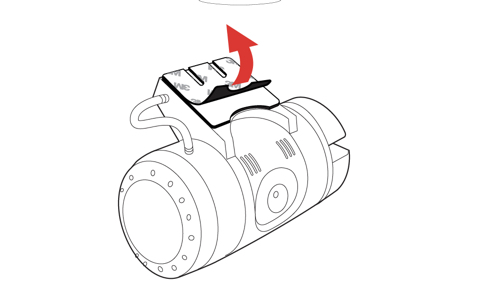

2. Despegue la capa protectora de la almohadilla de montaje de la cámara.

3. Adhiera el soporte al parabrisas y presione firmemente durante 30 segundos.

Ordenar los cables

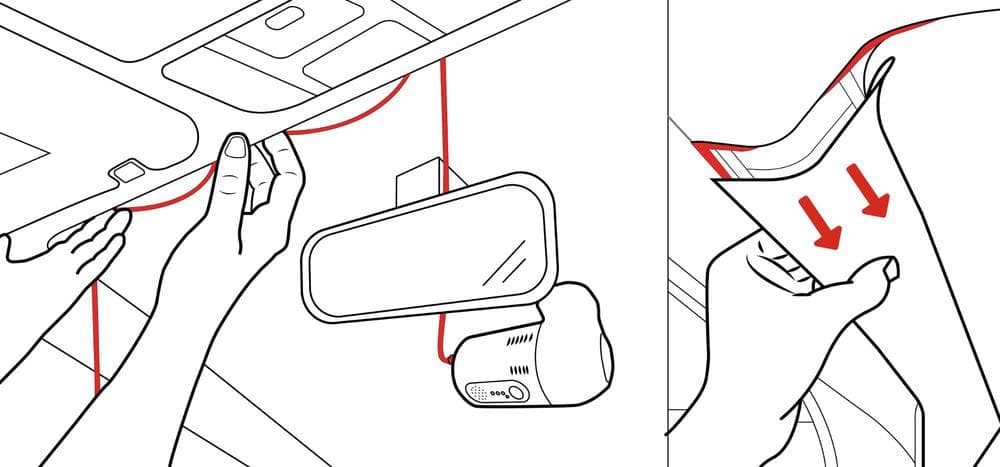

1. Oculte los cables para que no obstruyan la vista del conductor.
2. Utilice la herramienta proporcionada para ocultar el cable de energía en el tapizado del techo y hacia abajo del pilar A, sin obstruir las bolsas de aire.
3. Oculte los cables para que no obstruyan la vista del conductor.
4. Pase el cable de alimentación por el lateral o por detrás de los paneles interiores hacia la fuente de energía.
5. Asegure los cables sueltos al vehículo y la bobina con los sujetacables provistos.
   • Asegúrese de que los cables no interfieran con la operación segura del vehículo.

Ordenar las herramientas

Asegúrese de que un representante de la empresa tenga acceso a piezas de repuesto y herramientas para poder ajustar la cámara más adelante.
