Conseils pour le montage et l’orientation du DLE
Montage à 7 broches à l’avant (harnais fixé à l’extérieur)
Emplacement du dispositif et conseils pour l’orientation
Montage à 7 broches à l’avant (harnais fixé à l’extérieur)
- Montez le dispositif de localisation d’équipement sur la paroi de la remorque à au moins 3 pieds (0,9 mètre) au-dessus du sommet du connecteur à 7 broches et juste à droite de la bande de rivets.
- Faites passer le harnais vers le bas jusqu’à la boîte de gestion des câbles de la remorque. Fixez le harnais à l’aide de supports de câble afin de vous assurer qu’il n’interfère pas avec le fonctionnement normal des têtes d’accouplement et du connecteur à 7 broches.

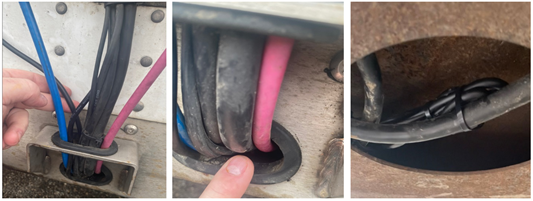

- Poussez le harnais vers le bas à travers les ouvertures supérieures et inférieures de la boîte de gestion des câbles et dans la cavité de la plaque antichoc, puis ramenez le harnais vers l’extérieur et vers le haut jusqu’au connecteur à 7 broches.
- Coupez et conservez les porte-fusibles externes fixés au DLE pour une utilisation ultérieure. Coupez les fils inutilisés au niveau de la gaine du harnais et utilisez du ruban électrique ou une gaine thermorétractable pour protéger le câblage.
- Enroulez la partie inutilisée du harnais et fixez-la à l’aide d’une attache autobloquante aux câbles adjacents dissimulés dans la plaque antichoc située sous la remorque.
- À l’aide d’attaches autobloquantes, fixez la partie exposée du harnais aux fils adjacents qui entrent dans la boîte à 7 broches.
Boîte de gestion des câbles et plaque antichoc
- Retirez la plaque de recouvrement à 7 broches pour exposer les connecteurs internes, puis faites passer le harnais du DLE par l’œillet d’entrée et dans le boîtier à 7 broches pour effectuer les connexions d’alimentation et de mise à la terre.
- N’oubliez pas de rattacher le porte-fusible étanche au fil d’alimentation rouge du DLE.

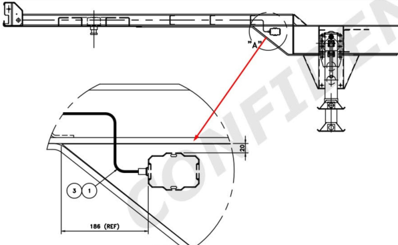

Remorque à plateau porte-conteneur
Dans le cas illustré, le client a installé un câble d’alimentation entre le connecteur SAE J560 à 7 broches et l’emplacement de montage choisi sur le côté de ses remorques à plateau pour le transport de conteneurs.

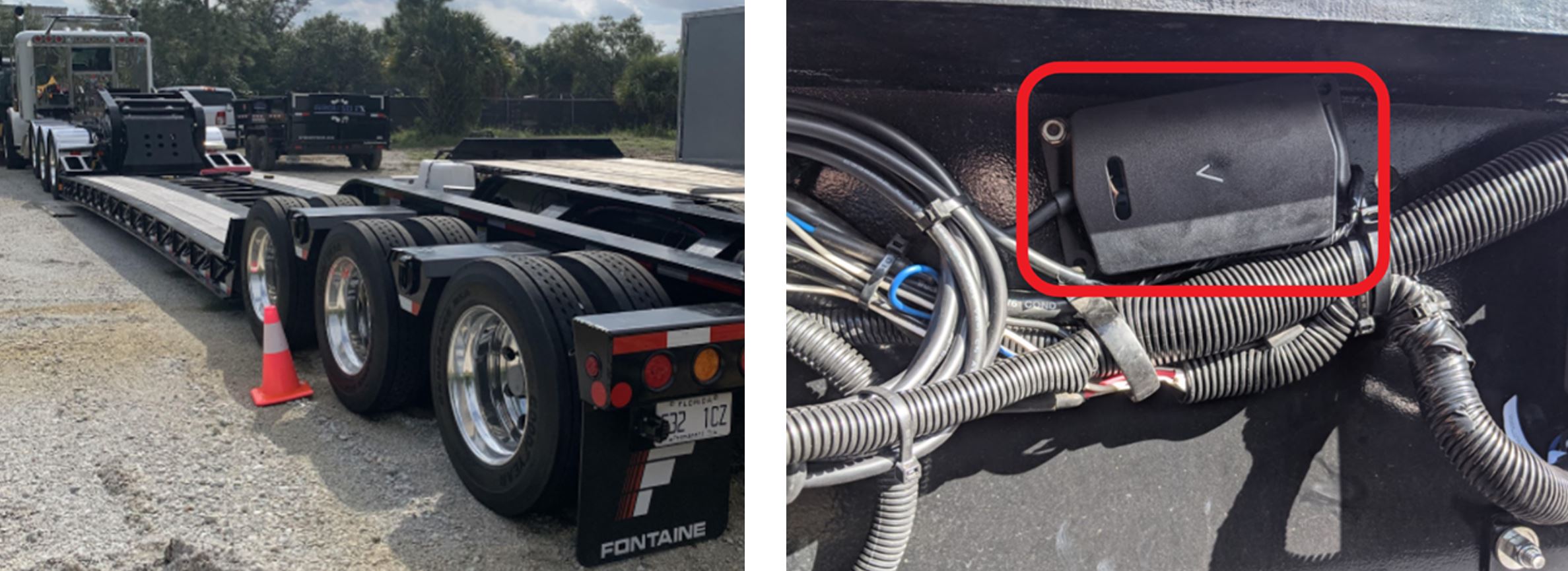

Remorque surbaissée
Dans le cas présent, le client a demandé que le DLE soit monté plus vers l’arrière de la remorque, près de la batterie du système de freinage de rupture dont elle est équipée. Il s’agit d’un emplacement d’installation relativement discret et peu courant, plus difficile à repérer pour les voleurs potentiels.
Emplacement du dispositif et conseils pour l’orientation

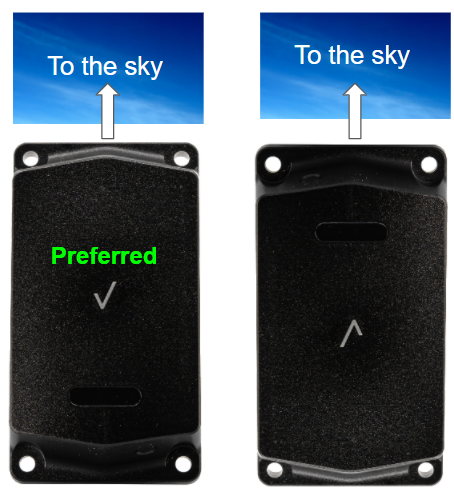

Montage du dispositif à la verticale sur une surface verticale
En montant le dispositif verticalement sur une surface verticale, veuillez de préférence positionner le crochet de Verizon vers le haut. Ainsi, le bouton d’état se retrouve en bas, ce qui réduit son exposition aux éléments.

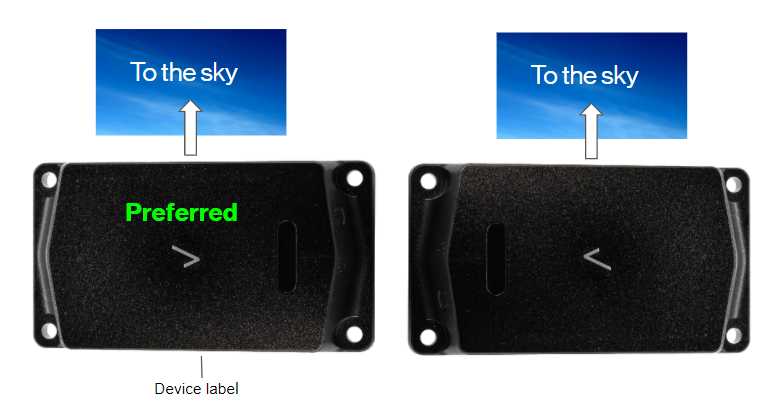

Montage du dispositif à l’horizontale sur une surface verticale
En montant le dispositif horizontalement sur une surface verticale, veuillez de préférence orienter vers le bas la face de l’étiquette du dispositif (l’étiquette ne figure pas dans l’image). On évite ainsi que les éléments usent l’étiquette.

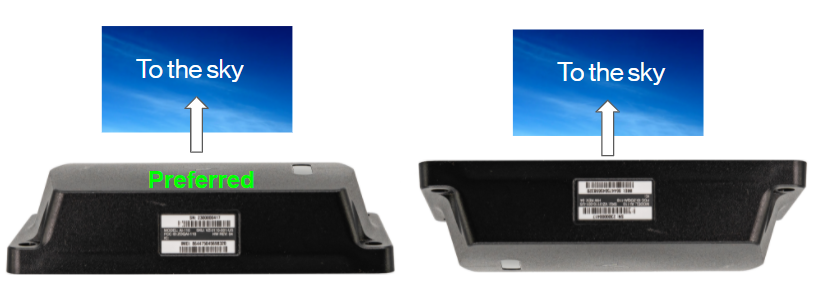

Montage du dispositif sur une surface horizontale
En montant le dispositif sur une surface horizontale, veuillez positionner le crochet de Verizon – soit l’avant du dispositif – face vers le haut. Il n’est pas recommandé de monter le dispositif face vers le bas, car un tel montage pourrait avoir des répercussions sur la précision des rapports.
