Meilleures pratiques en matière de câblage : Dispositif de localisation d’équipement
Pour éviter les frottements, faites passer le câble du harnais par un trou de passage, en utilisant les trous existants au lieu d’en percer un nouveau. Si un perçage est nécessaire, vérifiez toujours avant de percer pour vous assurer que vous ne percez pas dans quelque chose d’involontaire derrière la surface. Insérez un œillet, de la bonne taille et du bon type pour le trou, dans le trou nouvellement percé pour protéger le fil et scellez avec du silicone toutes saisons si nécessaire.
Comme le dispositif et ses fils sont généralement exposés aux intempéries, il convient d’utiliser des connecteurs bout à bout et des cosses à anneau thermorétractables au lieu de fils de raccordement. Ces connecteurs sont préférables à l’épissure, même lorsque les fils ne sont pas exposés aux éléments, car ils empêchent beaucoup mieux l’air et l’humidité d’atteindre les fils et de provoquer de la corrosion.

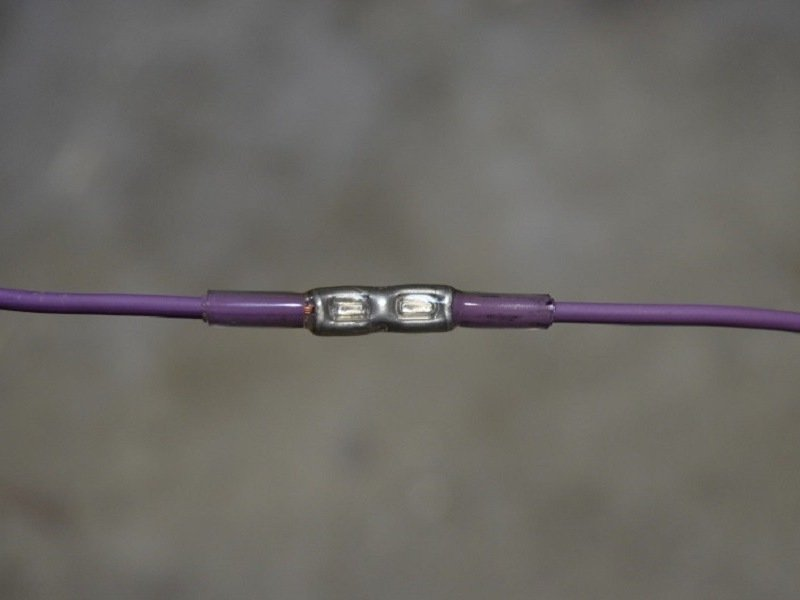

Connecteur bout à bout thermorétractable :

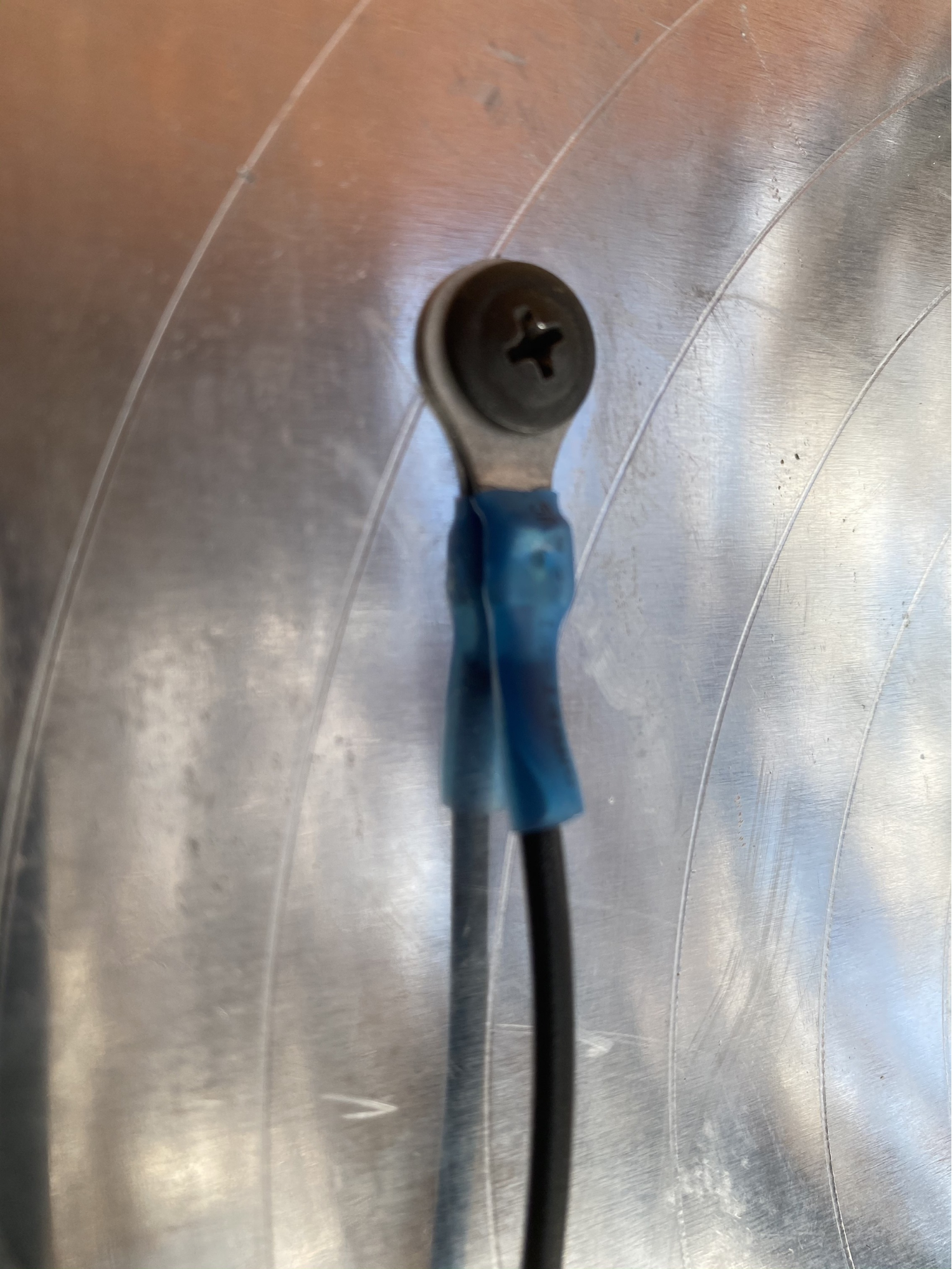

Cosse à anneau thermorétractable :
En outre, créez une boucle d’égouttement pour empêcher l’humidité de s’écouler sur la longueur du fil vers les dispositifs et les connexions.
Si, pour une raison quelconque, l’utilisation de connecteurs bout à bout et de connecteurs annulaires n’est pas possible, et si les fils ne seront pas exposés aux éléments (par exemple, les fils se trouvent à l’intérieur de la cabine de l’équipement), toute épissure doit être effectuée en utilisant la technique standard du « pousser et envelopper ».
-
Retirez environ un pouce (25 mm) d’isolant des fils.
-

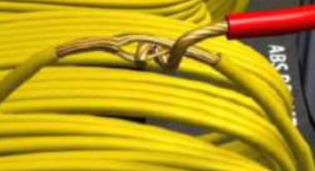

Coupez le fil en deux en formant un ovale et poussez le fil à terminer à travers ce trou.
-
Réassemblez le fil et enroulez le fil excédentaire nouvellement inséré autour de celui-ci.
-

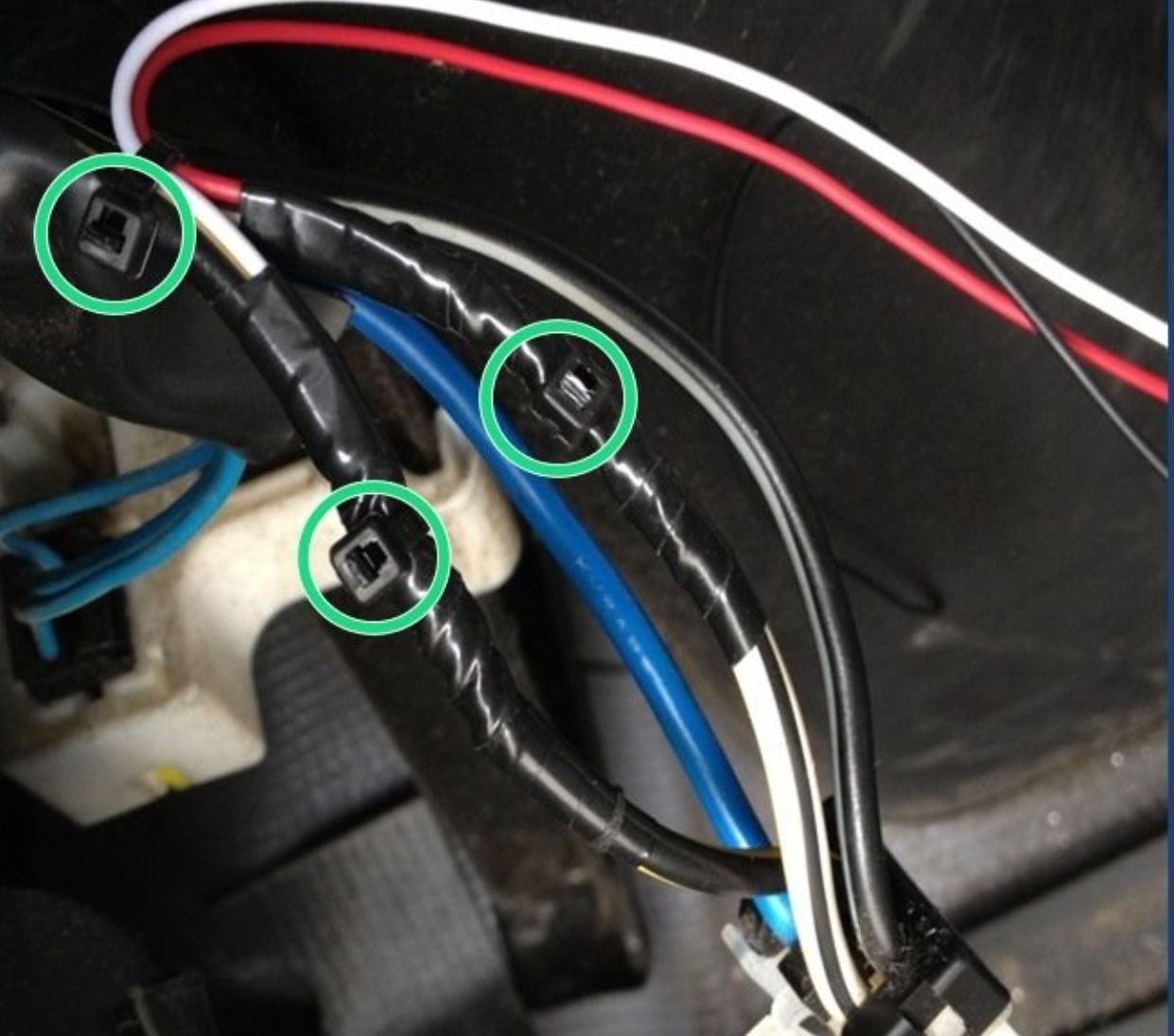

Enveloppez le nouveau raccord avec du ruban électrique Super 33 ou supérieur.
-
Appliquez deux attaches métalliques à l’épissure. Le premier passe par-dessus le joint et l’autre à environ un pouce de la ligne de joint.
