Guide d’installation : Installation de l’appareil de transmission des données du véhicule avec un câble de rallonge
Niveau de compétence : Intermédiaire
Les installateurs doivent être capables de retirer les tableaux de bord et les groupes d’instruments, et de monter et fixer les dispositifs en toute sécurité.
- Aperçu de l'installation
- Préparer l’installation
- Utiliser Spotlight pour installer et configurer un dispositif
- Installer en le branchant directement dans le port OBD-II
- Installer à l'aide d'un câble d'extension
- Installer à l'aide d'un câble en Y
- Vérifier l'installation
Ce guide explique comment installer un dispositif de transmission des données du véhicule à l'aide d'un câble d'extension.
Temps requis : 10 à 20 minutes
Le moteur doit être éteint lors de l'installation du dispositif de transmission des données du véhicule.
Une fois le dispositif installé, attendez 10 minutes avant de démarrer le véhicule.
Un câble d'extension vous permet d'installer le dispositif loin du port OBD-II.
Si vous installez une caméra orientée vers la route dans le même véhicule, vous pouvez utiliser le câble d'extension avec la traversée OBD-II fournie avec l'ensemble de la caméra pour garder votre port de diagnostic OBD-II disponible.

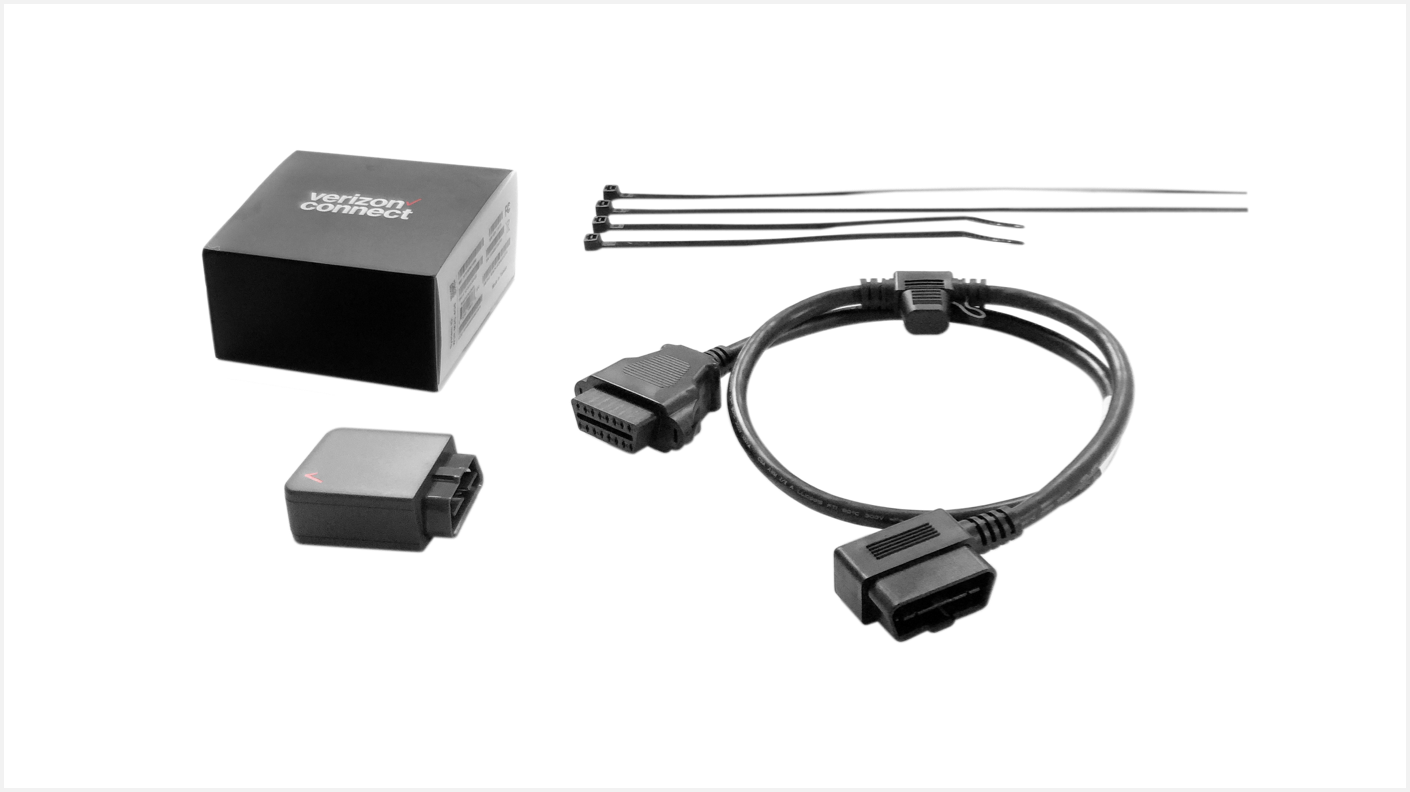

Étape 1. Examiner le contenu de la boîte
- Appareil de transmission des données du véhicule (VDD)
- Câble d’extension OBD-II de 31""
- Attaches autobloquantes de 8"" (x2)
- Attaches autobloquantes de 14"" (x2)

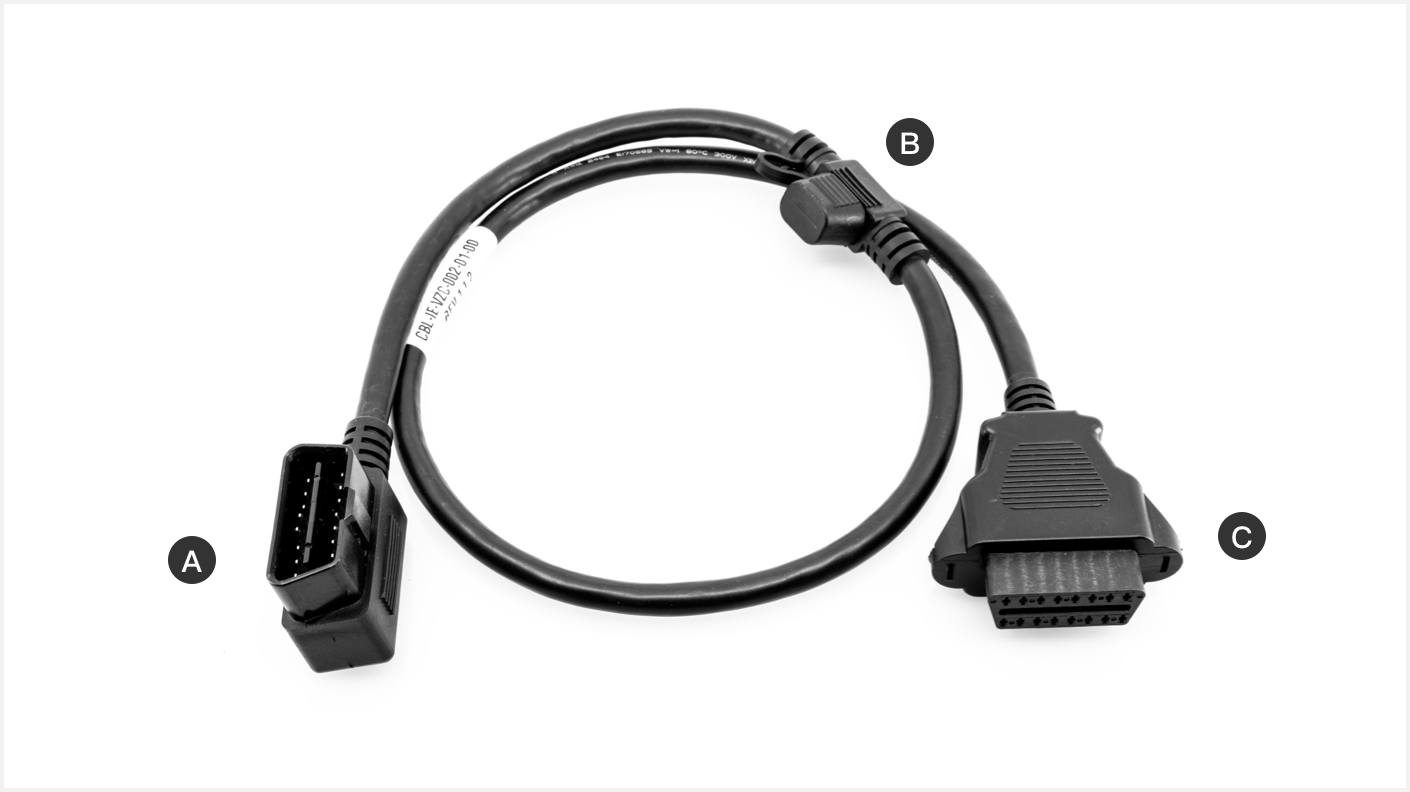

Étape 2 : Déterminer les parties du câble d'extension
Le câble se compose des éléments suivants :
-
- (A) Connecteur qui se branche dans le port OBD-II du véhicule
- (B) Porte-fusible avec fusible remplaçable
- (C) Connecteur pour le VDD
Étape 3. Consigner les renseignements sur le dispositif et le véhicule
Enregistrez le numéro IMEI du dispositif et le véhicule dans lequel il est installé avant de continuer. Vous en aurez besoin plus tard pour vérifier l'installation.

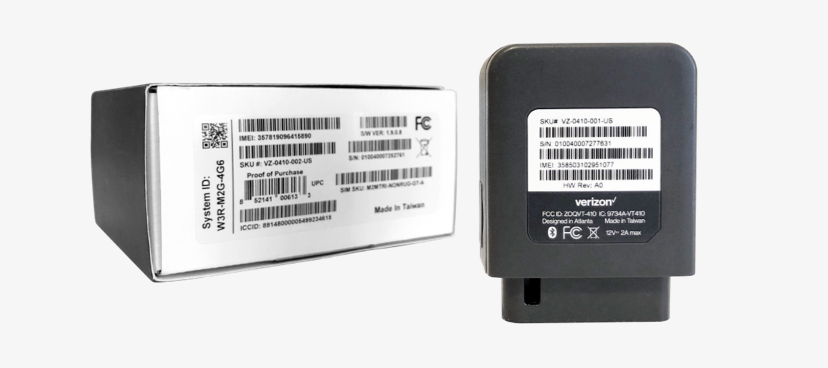

Le numéro IMEI se trouve au dos du dispositif ou sur la boîte.
Étape 4. Localiser le port OBD-II
- Déplacez le véhicule dans une zone où la couverture réseau est bonne.
- Assurez-vous que votre véhicule est éteint.
- Localisez le port OBD-II de votre véhicule.
Le port est généralement situé sous le tableau de bord ou en dessous de la colonne de direction. Si le port ne se trouve pas en dessous de la colonne de direction, essayez de trouver le port aux endroits indiqués dans l’image.
Pour obtenir de l’aide afin de trouver le port OBD-II, consultez l’article Trouver le port OBD-II.

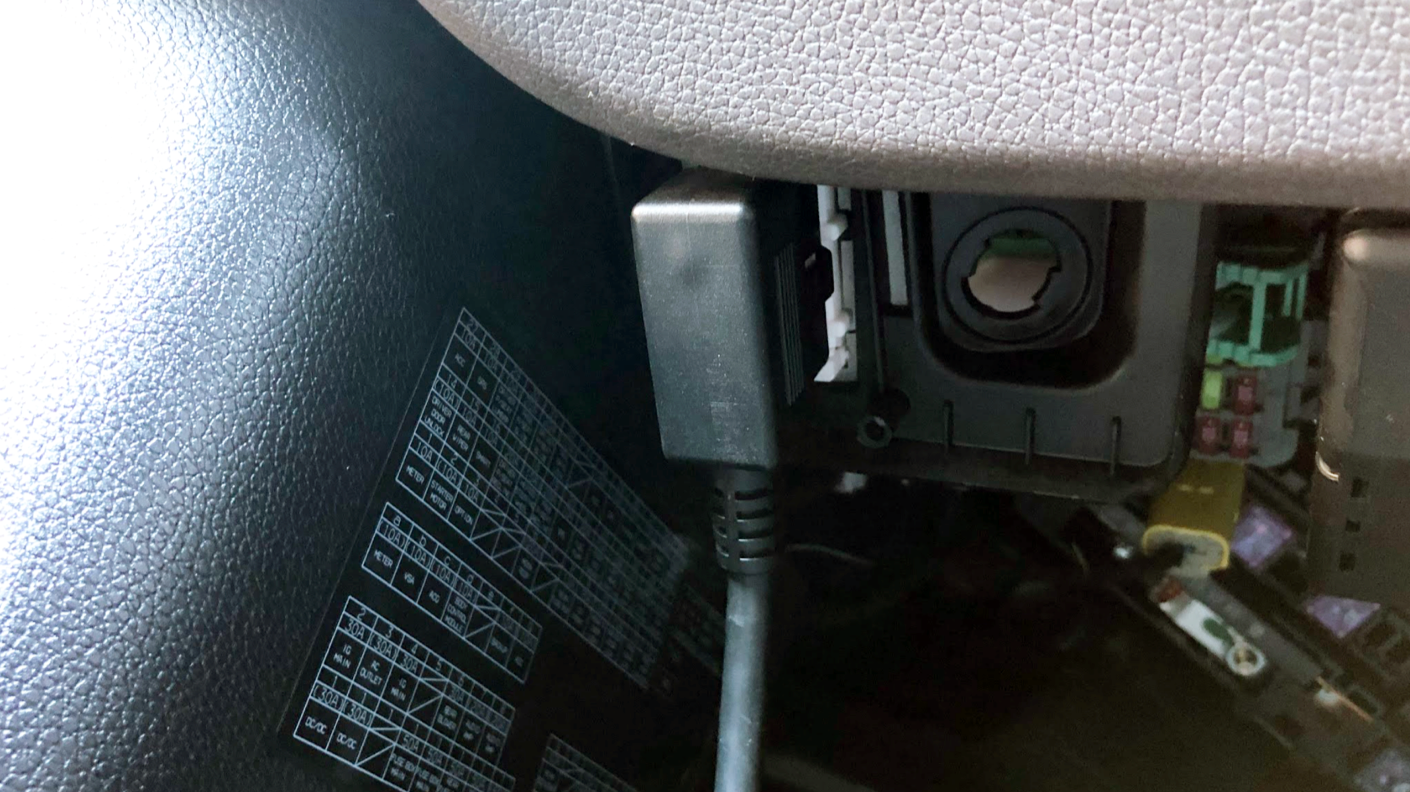

Étape 5. Brancher le câble dans le port OBD-II du véhicule
- Branchez le connecteur A dans le port OBD-II du véhicule.
Faites attention si vous retirez le tableau de bord. Un retrait incorrect peut causer des dommages. Si vous n’avez pas l’habitude de retirer ces panneaux, consultez quelqu’un qui a cette expérience. - Faites passer le câble sous le tableau de bord jusqu’à l’endroit où vous souhaitez fixer l’appareil.

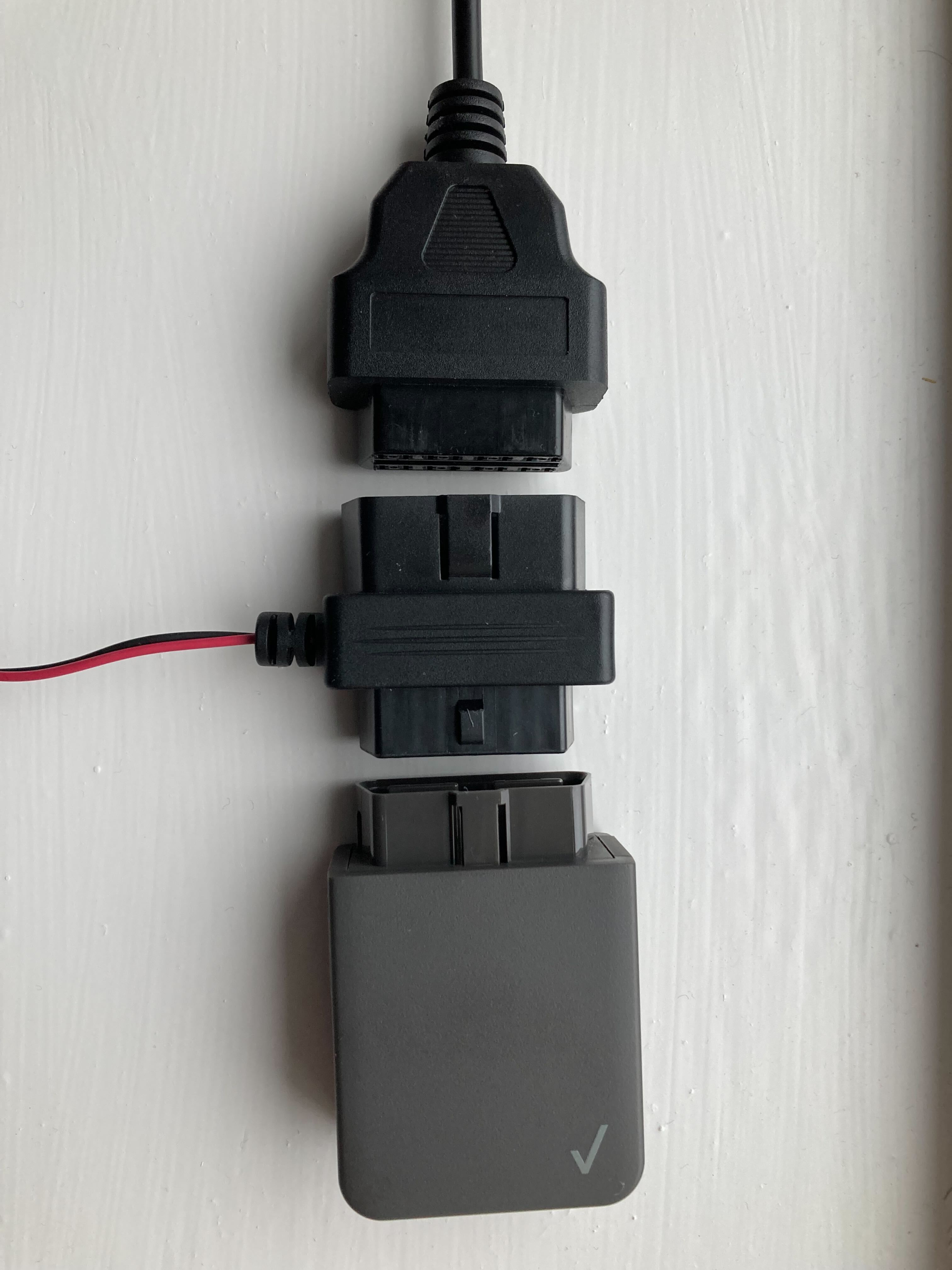

Étape 6. Connecter la traversée dans le port OBD-II (facultatif)
- Si vous installez une caméra orientée vers la route avec le câble de rallonge après le dispositif de transmission des données du véhicule, connectez la traversée OBD-II fournie avec l'ensemble de la caméra au connecteur de dispositif du câble (C).

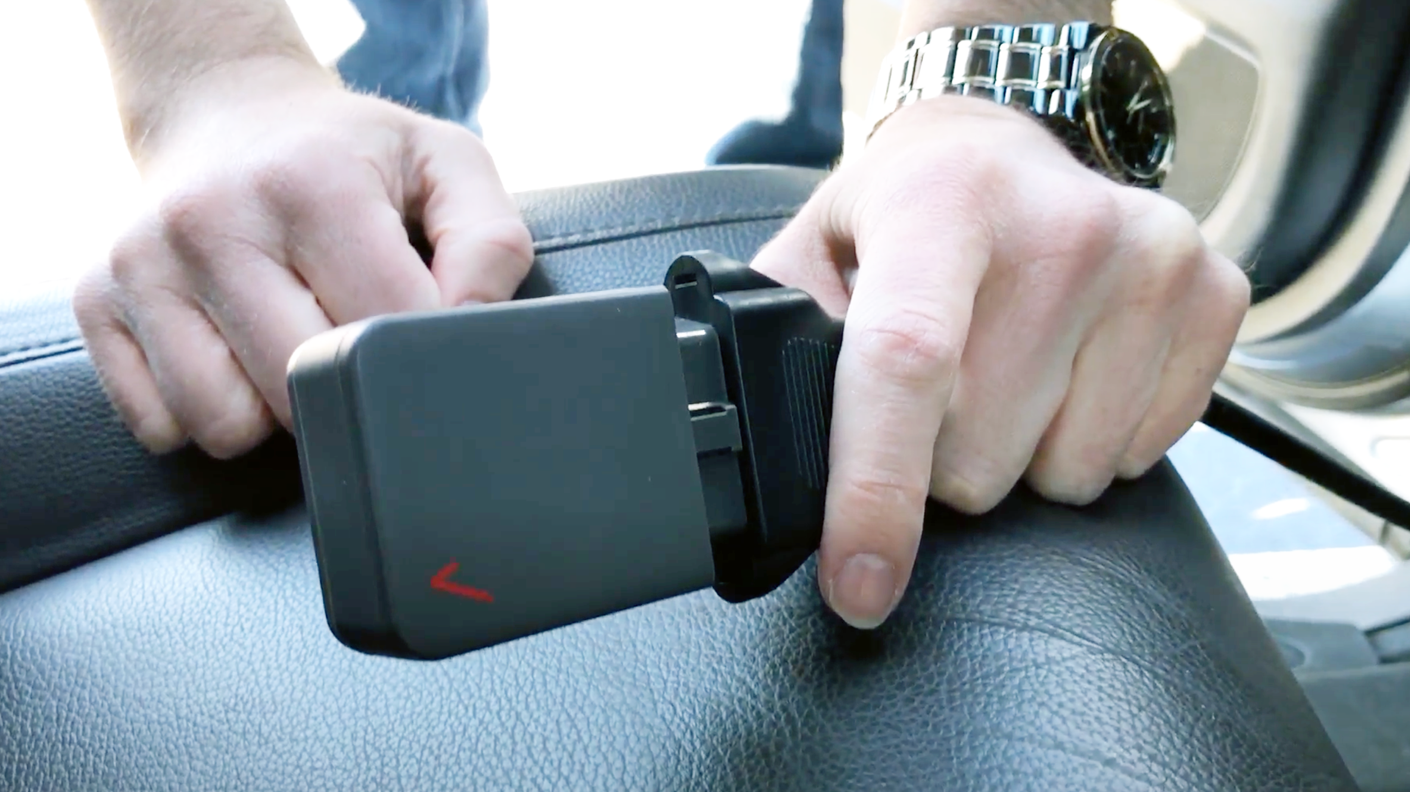

Étape 7. Branchez le dispositif de transmission des données du véhicule au câble
- Lorsque le moteur est arrêté, branchez le dispositif de transmission des données du véhicule dans le connecteur du dispositif du câble (C) ou dans le port OBD-II si vous installez également une caméra faisant face à la route.
-
Attendez le bip sonore. Un seul bip indique que votre appareil est correctement branché et qu’il est alimenté.
Vous n’avez pas entendu le bip?
Étape 8. Monter et fixer le dispositif de transmission des données du véhicule
Avant de monter et de fixer le dispositif :
- Ne montez pas le dispositif directement sous des surfaces métalliques, car cela peut bloquer le signal du réseau et du GPS.
- N'installez pas le dispositif à proximité d'une source de chaleur telle qu'une bouche ou un conduit de chauffage. Vous risquez d'endommager le dispositif et de faire fondre le câble.
- Vous devez fixer solidement le dispositif afin qu'il ne puisse pas bouger. Si le dispositif n'est pas fixé, cela nuira à la précision des événements de conduite brusque.
- Vous devez enrouler et fixer le câble de façon à ce qu'il ne gêne pas le conducteur.
Si vous installez une caméra avec le câble d'extension, attendez d'avoir installé la caméra pour monter le dispositif de transmission des données du véhicule.

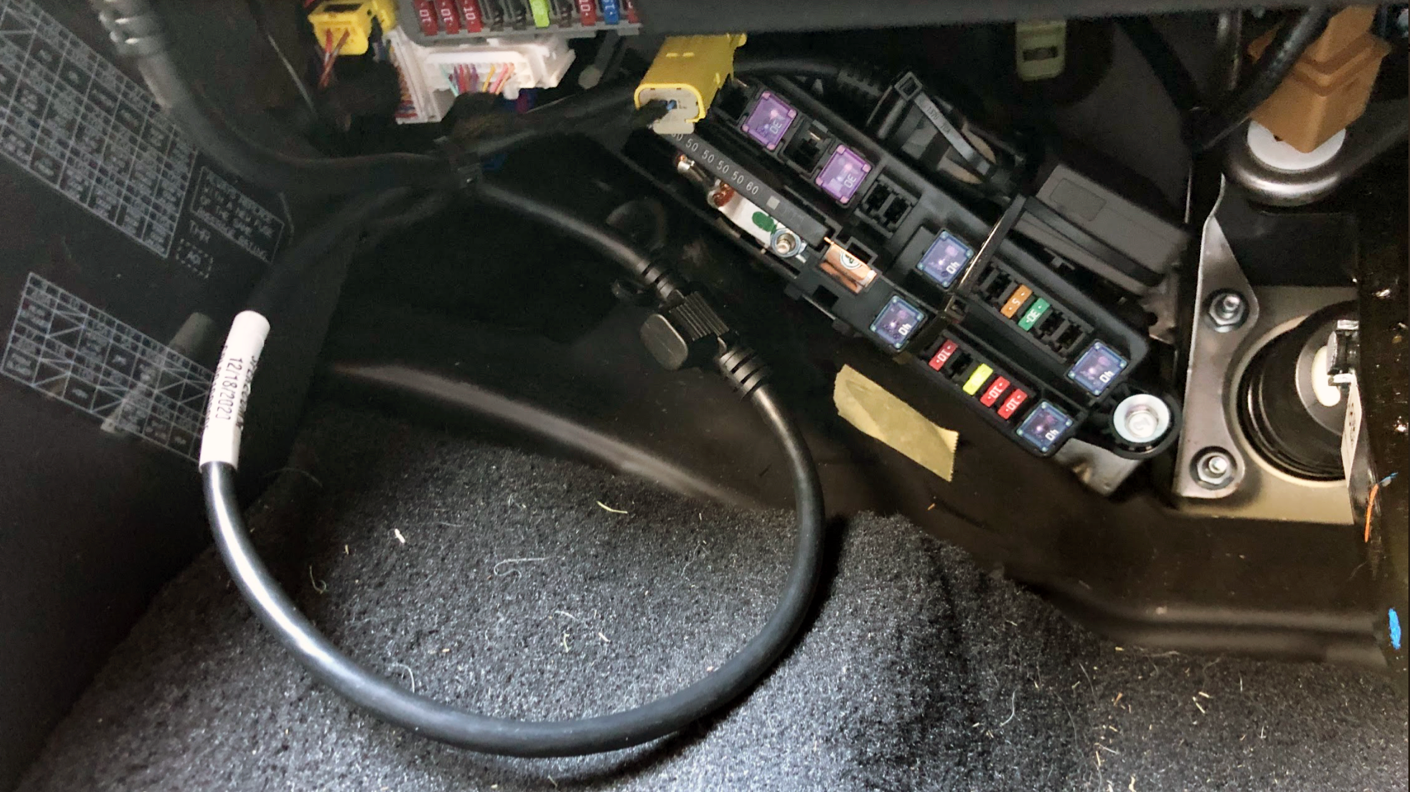

Pour monter et fixer le dispositif :
-
Recherchez un emplacement de montage stable sous le tableau de bord, par exemple un faisceau de fils ou un support.
-
Fixez l’appareil au véhicule à l’aide d’attaches autobloquantes.
- Placez le câble et fixez-le avec des attaches autobloquantes.
- Vérifiez que tout est bien fixé et coupez l'excédent des attaches autobloquantes si nécessaire.
ATTENDEZ 10 MINUTES AVANT DE REMETTRE LE MOTEUR EN MARCHE. Cela donne au dispositif de données du véhicule le temps de télécharger les dernières mises à jour.
Prochaines étapes
- Dans l'appli Spotlight, entrez les renseignements sur le véhicule et connectez-vous à Reveal.
- Vous n'utilisez pas l'appli Spotlight? Vérifier votre installation dans Reveal
- Après avoir vérifié que le dispositif est installé dans Spotlight ou Reveal, vous pouvez installer une caméra faisant face à la route
