Guide du technicien : Dispositif de localisation d’équipement - Batterie (pour Reveal)

Cette page imprimée pourrait être obsolète. Pour consulter les articles d’aide les plus récents, visitez https://device-help.verizonconnect.com.

Niveau de compétence : Intermédiaire

Les installateurs doivent être capables de retirer les tableaux de bord et les groupes d’instruments, et de monter et fixer les dispositifs en toute sécurité.

Ce guide d’installation fournit des renseignements complets « avant de commencer ». Il est destiné à l’installateur professionnel qui n’est pas encore familiarisé avec l’installation de cet appareil particulier ou qui peut avoir besoin de passer en revue les renseignements qu’il contient. Les installateurs qui connaissent déjà bien l’installation de ce dispositif particulier peuvent choisir de passer à l’application Reveal Hardware Installer et de suivre le processus qui y est décrit.

Dans cet article :

Aperçu du produit

Le dispositif DLE-B est conçu par Verizon Connect pour remplacer le CalAmp TTU-730. Voici ce qu’offre ce dispositif :

  • Conception plus compacte

  • Batterie qui dure plus longtemps

  • Conception optimisée de l’antenne interne pour une meilleure réception du signal

  • Bouton d’alimentation (éliminant ainsi le processus de retrait de l’aimant du modèle TTU-730)

  • Indicateurs DEL d’état

  • Indice de protection IP67 contre l’infiltration d’eau et de poussières

Détection du dispositif DLE-B

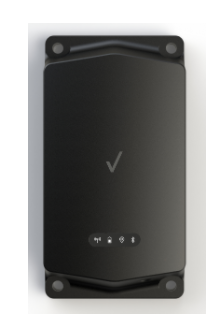

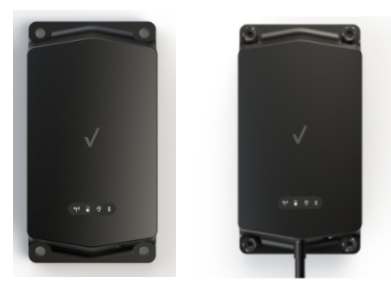

Il existe deux appareils Verizon Connect qui se ressemblent, le modèle DLE et le modèle DLE-B. Ce guide d’installation concerne le DLE-B, qui est entièrement alimenté par sa batterie interne et ne comporte aucun câble d’alimentation ou d’entrée/sortie externe.

Étiquette de l’appareil

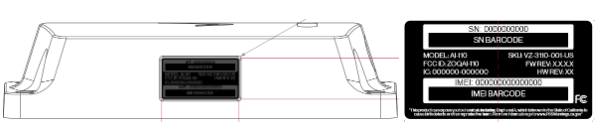

L’étiquette avec les codes à barres du numéro de série et du IMEI se trouve sur le côté du dispositif, ce qui permet de la lire même après le montage. Vous numériserez l’étiquette lorsque l’application Reveal Hardware Installer vous le demandera, ou si la numérisation échoue, entrez alors le numéro IMEI. La taille du texte sur l’étiquette du dispositif est petite, donc si vous avez de la difficulté à le lire, vous pouvez vous référer à l’étiquette agrandie qui se trouve sur la boîte fournie avec le dispositif.

Bouton État

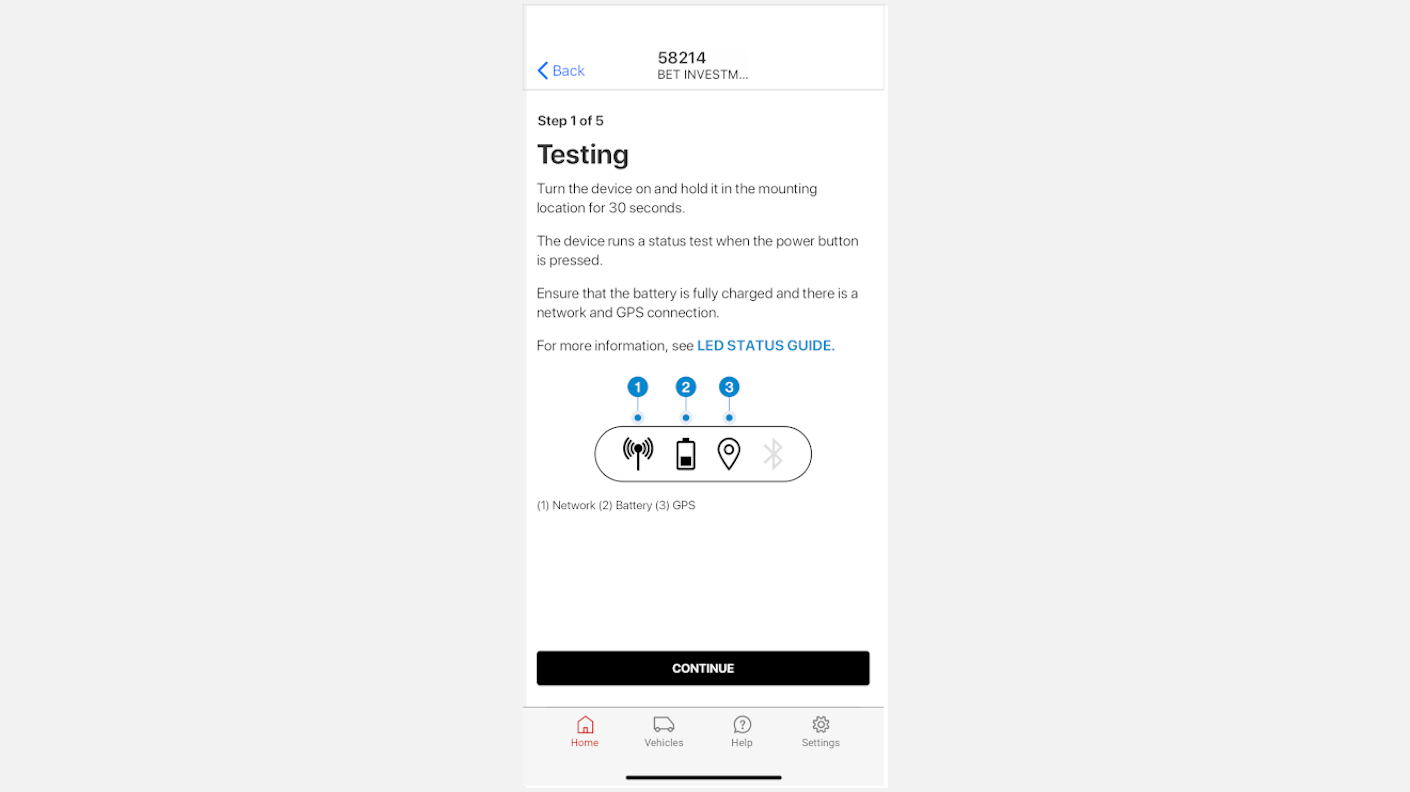

Dans l’application Reveal Hardware Installer, à mesure que vous suivez les étapes d’installation, on vous demandera d’appuyer le bouton d’état du dispositif avant de le monter. Ainsi, le dispositif est activé et mis à l’essai.

  1. Placez le dispositif à l’emplacement de montage.

  2. Appuyez fermement sur le bouton d’état pendant 1 à 3 secondes pour mettre le dispositif sous tension.*

    • Évitez d’appuyer sur le bouton d’état pendant trop longtemps, car ce faisant le dispositif pourrait entrer en mode de jumelage Bluetooth. La fonction Bluetooth n’est pas actuellement prise en charge par le dispositif. Si vous mettez le dispositif en mode de jumelage Bluetooth, attendez environ 30 secondes jusqu’à ce que le voyant DEL Bluetooth cesse de clignoter, puis appuyez sur le bouton d’état pendant 1 à 3 secondes afin de redémarrer la vérification de l’état du réseau.

  3. Appuyez de nouveau sur le bouton d’état pour commencer la vérification de l’état.

  4. Vérifiez le voyant DEL d’état. (Consultez le tableau ci-dessous.)

* Remarque concernant des modèles antérieurs

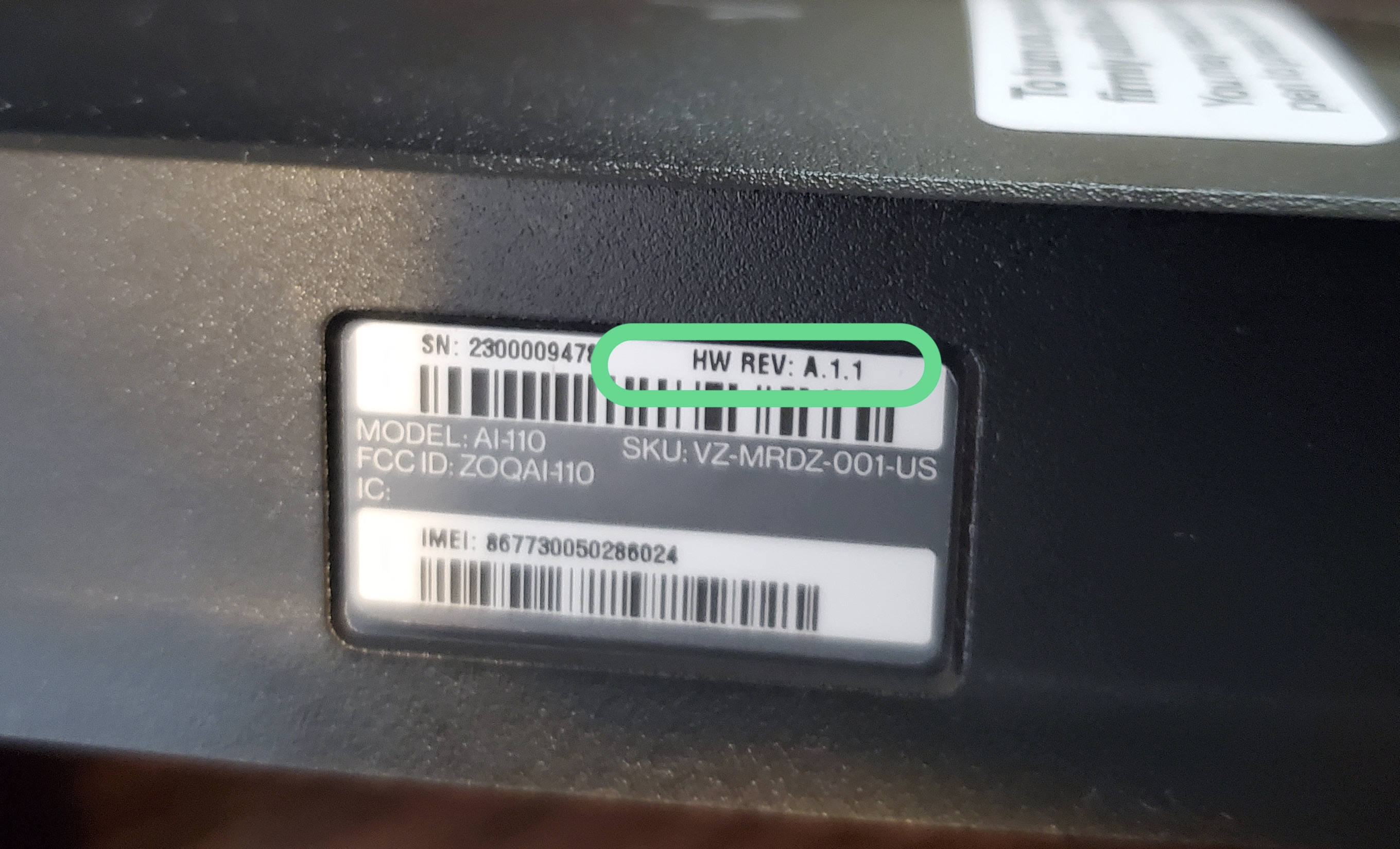

Sur l’étiquette du dispositif, si la mention de la révision matérielle de votre dispositif HW Rev indique « A.11 » ou une valeur moindre, il vous faudra appuyer plus fort sur le bouton d’état.


Au lieu d’utiliser uniquement votre doigt, servez-vous d’un stylo avec capuchon en l’inclinant afin d’appuyer sur le bord inférieur du bouton pendant 1 à 3 secondes pour mettre le dispositif sous tension.


Si vous mettez sous tension le dispositif pour la première fois, il se pourrait que vous ayez besoin d’appuyer deux fois. Vous appuyer une première fois pour mettre le dispositif sous tension et une deuxième fois pour démarrer la vérification de l’état du réseau.

DEL d’état

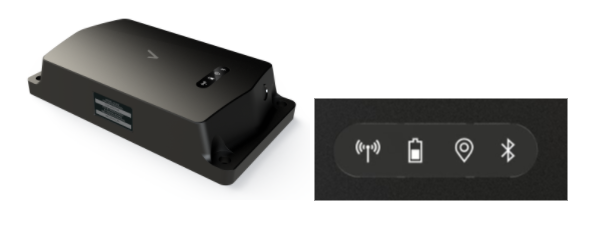

Le dispositif effectue un test d’état de la batterie et du réseau. Les résultats des tests d’état sont affichés sur les voyants d’état DEL comme décrit ci-dessous. Après avoir relâché le bouton d’état, il faut jusqu’à 30 secondes pour que le voyant DEL s’allume; il demeure allumé environ 5 secondes. Pour revérifier l’état, appuyez sur le bouton d’état. Notez qu’appuyer une deuxième fois sur ce bouton n’éteindra pas le dispositif.

Icône

Nom

État

Battery EAT.png

Batterie

  • 1 clignotement = chargée de 10 à 25 %

  • 2 clignotements = chargée de 25 à 50 %

  • 3 clignotements = chargée de 50 à 75 %

  • 4 clignotements = chargée de 75 à 100 %

Network EAT.png

Réseau

  • Clignotement lent : le dispositif est à la recherche d’un réseau

  • Fixe : la connexion au réseau est effectuée

GPS EAT.png

GPS

  • Clignotement lent : le dispositif est à la recherche d’un signal GPS. L’état succès ou échec n’est pas indiqué. Consultez la carte en temps réel dans l’application Spotlight ou Reveal pour confirmer le signalement des données sur l’emplacement.

BlueTooth EAT.png

Bluetooth

Pour le moment, le dispositif ne prend en charge aucune fonction Bluetooth accessible au client. Si on appuie le bouton d’état pendant plus de 3 secondes, le dispositif ignorera le test du réseau et se placera en mode de jumelage Bluetooth. Si le mode de jumelage Bluetooth est activé : 1. Attendez que le voyant DEL Bluetooth s’éteigne et 2. Appuyez sur le bouton d’état pendant une durée moindre (de 1 à 3 secondes) afin de redémarrer la vérification de l’état du réseau.

Que faut-il apporter?

  • Perceuse sans fil, forets et douilles métriques et standard (pour le serrage des écrous autobloquants). Pour connaître les dimensions du matériel de montage qui accompagnent le dispositif, voir la section Que contient la boîte?.

  • Lunettes de sécurité ou autre équipement de protection des yeux

  • Marqueur pour indiquer l’endroit où les trous seront percés

  • À la demande du client : Gel à calfeutrage sans silicone pour appliquer un cordon au tour du dispositif une fois le montage terminé.

  • L’application Reveal Hardware Installer.

Contenu de la boîte

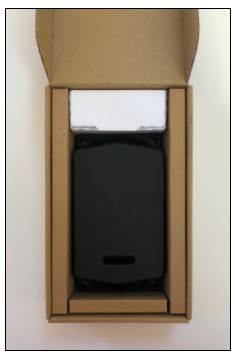

EAT in box.png
  • Dispositif DLE-B

  • 4 vis autotaraudeuses à métal : tête hexagonale standard de 5/16 po (8 mm), taille numéro 12, longueur de 1 po

  • 4 boulons : bride à face striée de 5/16 po (8 mm), tête hexagonale, filetage de 10-32, longueur de 1 ¼ po (32 mm), largeur de 0,19 po

  • 4 écrous autobloquants de 3/8 po (9,5 mm)

  • 4 rondelles plates


Attention

Demandez toujours l’autorisation avant de percer, et assurez-vous de ne pas endommager les équipements adjacents ou les structures ROPS certifiées par l’OSHA. Pour plus d’information sur l’identification des structures ROPS, consultez l’article d’aide à leur identification.

Selon l’endroit où le dispositif doit être monté, vous pouvez utiliser les vis ou les boulons avec écrous autobloquants et les rondelles fournis pour le montage. Si vous utilisez les vis ou les boulons, le pré-perçage des trous peut vous faciliter la tâche. Selon le cas, il est également possible d’utiliser des attaches autobloquantes ou du ruban adhésif VHB pour monter le dispositif.

  • Si vous ne parvenez pas à identifier les pièces qui forment la structure ROPS définie par le fabricant, il faut toujours s’efforcer de monter les dispositifs à des endroits où ils peuvent être fixés à l’aide d’attaches autobloquantes et de ruban adhésif VHB.

    • Utilisez au moins deux bandes de ruban adhésif VHB de 1 po de large, placées sur toute la longueur des bordures du côté le plus long du dispositif de localisation d’équipement.

Application Reveal Hardware Installer


L’application Reveal Hardware Installer remplace l’application VZ Check.

Téléchargez l’application Reveal Hardware Installer à partir de Google Play Reveal Hardware Installer pour Android ou de l’App Store Reveal Hardware Installer pour iOS.

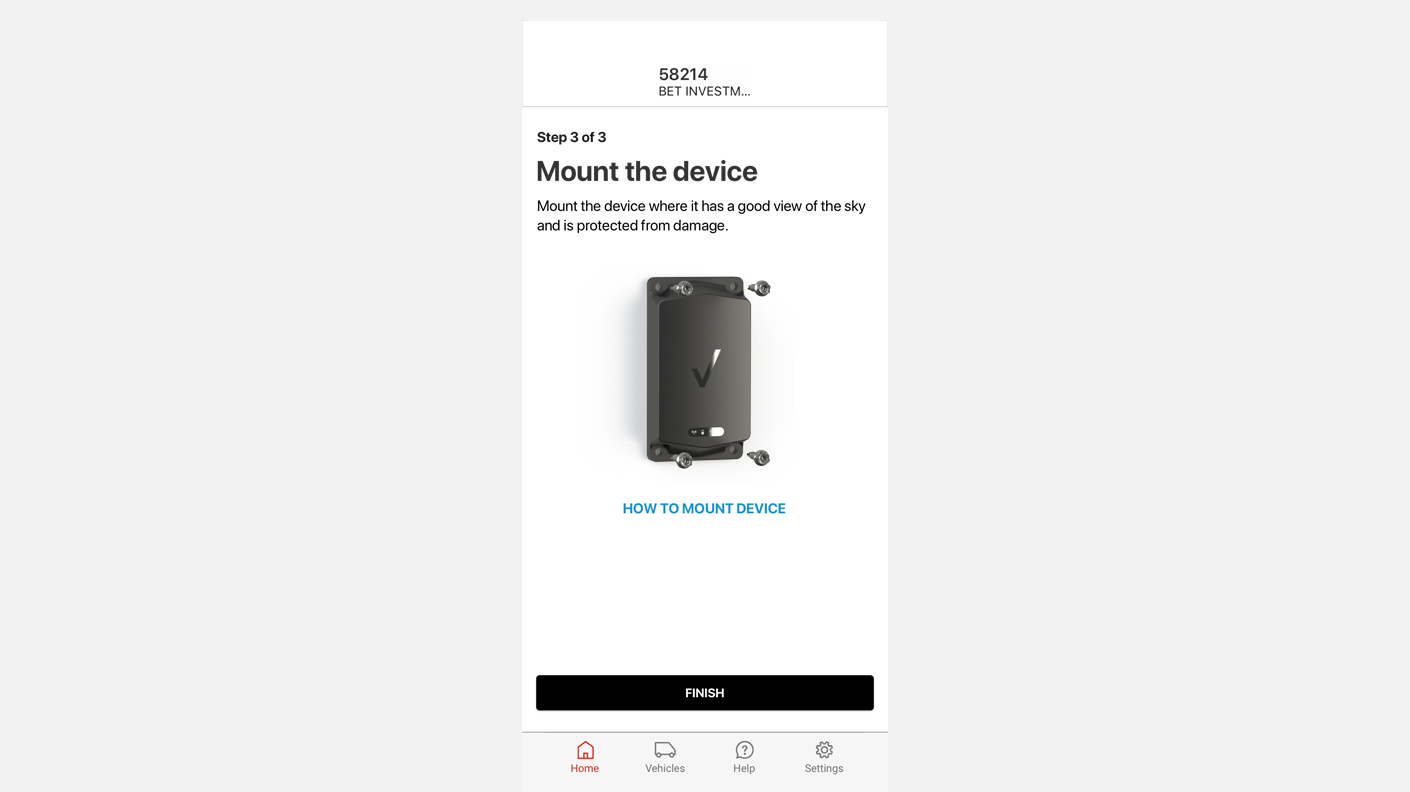

Utilisation de l’application Reveal Hardware Installer, avant de monter le dispositif sur l’équipement :

  1. Sélectionnez le bon de travail, puis numérisez le code à barres de l’appareil ou saisissez le numéro de série de l’appareil.

  2. Sélectionnez Multi PWRD Asset Devices dans la liste. (Notez que la sélection s’applique à tous dispositifs de localisation des équipements, pour les équipements motorisés ou non motorisés.)

  3. Testez l’appareil pour la connectivité au réseau.

    (Reportez-vous à la section Bouton d’état et à la section DEL d’état.)

  4. Saisissez les renseignements sur l’équipement.

  5. Montez le dispositif sur l’équipement. (Consultez la section Montage du dispositif.)

  6. Terminez la configuration et activez le dispositif.


Montage du dispositif

mounting the device.png

Cette section fournit des renseignements au sujet de l’emplacement où monter le dispositif et comment le monter.

Où monter le dispositif

La chose la plus importante à retenir est de tenir d’abord le dispositif à l’endroit où vous avez l’intention de le monter et de tester l’état du réseau avant de commencer à percer des trous. Vous effectuez le test en appuyant sur le bouton d’état du dispositif et en lisant les voyants d’état DEL du réseau (fixe = connexion réseau). Si le voyant DEL n’indique pas une connexion réussie, répétez le test ailleurs sur l’équipement jusqu’à ce que la connexion au réseau et la localisation GPS soient réussies.

  • Assurez-vous que l’équipement lui-même n’est pas situé dans un endroit où le réseau ou les signaux GPS pourraient être diminués, par exemple, sous un hangar métallique.

  • Même si l’appareil est classé IP67, gardez l’appareil à l’écart des pièces mobiles ou des zones qui pourraient l’exposer aux débris de la route ou aux projections d’eau à haute pression. Utilisez le matériel de montage inclus. N’utilisez pas de rivets ou de vis à tête fraisée.Ne serrez pas trop fort. Un serrage excessif ou l’utilisation d’un mauvais matériel de montage peut entraîner la fissuration du plastique entourant le trou de montage.

  • Sachez que le montage de l’appareil sous le plancher, surtout s’il s’agit d’une remorque ou d’un conteneur métallique fermé, par opposition à une plateforme ouverte, peut limiter la connectivité et la transmission des données.

  • Parmi les bons endroits pour le montage sur les remorques, on compte le dessus de la flèche de la remorque ou du rail d’attelage.

  • Les installations nécessitant l’utilisation d’une échelle ne sont pas conseillées. Toutefois, si vous travaillez en hauteur, il vous incombe de veiller au respect des procédures de sécurité appropriées.

  • Nous ne recommandons pas de monter le dispositif face vers le bas, sous l’équipement, car un tel montage pourrait nuire à la précision des rapports.

  • La façon dont vous orientez le dispositif peut avoir une incidence sur son rendement. Voici quelques options de montage recommandées :

Montage du dispositif à la verticale sur une surface verticale.


En montant le dispositif verticalement sur une surface verticale, veuillez de préférence orienter vers le haut le côté droit du crochet de Verizon. Ainsi, le bouton d’état se retrouve en bas, ce qui réduit son exposition aux éléments.

Montage du dispositif à l’horizontale sur une surface verticale.


En montant le dispositif verticalement sur une surface verticale, veuillez de préférence orienter vers le bas, la face de l’étiquette de l’appareil (l’étiquette ne figure pas dans l’image). On évite ainsi que les éléments usent l’étiquette.

Montage du dispositif sur une surface horizontale


En montant le dispositif sur une surface horizontale, veuillez positionner le crochet de Verizon – soit l’avant du dispositif - face vers le haut. Il n’est pas recommandé de monter le dispositif face vers le bas, car un tel montage pourrait avoir des répercussions sur la précision des rapports.

Comment monter le dispositif

Après un test réussi du réseau et du GPS, et après avoir terminé la configuration et l’activation du dispositif dans l’application Reveal Hardware Installer

  1. Tenez l’appareil à l’endroit où il sera monté et marquez la position des quatre trous de fixation où vous allez percer.

  2. Si vous utilisez des vis, il est recommandé de pré-percer les trous.

  3. Fixez le dispositif à l’équipement au moyen des vis ou des boulons fournis. N’utilisez pas de rivets ou de vis à tête fraisée. Ne serrez pas trop fort. Un serrage excessif ou l’utilisation d’un mauvais matériel de montage peut entraîner la fissuration du plastique entourant le trou de montage.

Avertissement

Conformément aux conditions générales du contrat cadre sur les services technologiques et d’abonnement conclu entre vous et Verizon Connect, Verizon Connect n’est pas responsable des pertes ou des dommages liés à l’auto-installation de l’équipement, incluant, sans s’y limiter, si l’équipement ou les services ne fonctionnent pas correctement, à moins que ces dommages n’aient été causés par un acte de négligence ou une omission de la part de Verizon Connect. Si du matériel de suivi est connecté au port de diagnostic de véhicules équipés de dispositifs tiers, il peut provoquer la perte de fonctionnalité de ces dispositifs tiers ou du véhicule. Parmi ces dispositifs tiers, citons les plateformes élévatrices pour fauteuils roulants, les modules de commande de ralenti et les prises de mouvement. En présence d’un tel conflit, communiquez avec l’équipe de soutien de Verizon Connect pour que le matériel de suivi soit configuré pour prendre en charge le dispositif tiers. Si vous ne le faites pas, Verizon Connect se dégage de toute responsabilité pour les dommages découlant ou en lien avec votre utilisation des dispositifs. Les dispositifs installés ne peuvent être désinstallés et transférés à un autre véhicule que si cet autre véhicule a fait l’objet de tests de compatibilité, conformément aux présentes instructions. Tout transfert d’un véhicule à l’autre qui n’observe pas les présentes instructions annulera toutes les garanties de la part de Verizon Connect et la dégagera de toute responsabilité pour tout dommage lié à votre utilisation des dispositifs ou résultant de cette utilisation.

Déclaration de conformité de la Commission fédérale des communications des États-Unis

Cet appareil est conforme à la section 15 de la réglementation de la Commission fédérale des communications. Son utilisation est soumise aux deux conditions suivantes :

(1) cet appareil ne peut causer d’interférences nuisibles, et

(2) cet appareil doit accepter toute interférence reçue, y compris celles pouvant entraîner un fonctionnement non désiré. Toute modification apportée à cet appareil et non expressément approuvée par le fabricant peut annuler le droit de l’utiliser.

Ce dispositif a été testé et s’avère conforme aux limites d’un appareil numérique de classe B, conformément à la section 15 de la réglementation de la Commission fédérale des communications. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut irradier une énergie de radiofréquence et, s’il n’est pas installé et utilisé conformément aux directives, peut causer des interférences nuisibles aux communications radio. Cependant, il se peut que des interférences se produisent dans une installation particulière.

Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l’appareil, l’utilisateur est invité à corriger les interférences par l’une des mesures suivantes :

  • Réorienter ou repositionner l’antenne de réception.

  • Augmenter la distance séparant l’appareil du récepteur.

  • Brancher l’appareil sur un circuit électrique différent de celui où le récepteur est branché.

  • Communiquez avec votre revendeur ou votre technicien-installateur pour obtenir de l’aide.
