Guide d’installation : Xirgo avec un câble en Y alimenté | 6 ou 9 broches

Temps requis : 20 à 40 minutes

Ce guide explique comment installer un dispositif Xirgo à l’aide d’un câble en Y alimenté dans un véhicule doté d’un connecteur à 6 ou 9 broches. Il comprend également les étapes pour l'installation du dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Ce qui est abordé dans le guide :

Étape 1 : Positionner le véhicule
Étape 2 : Rassembler vos outils
Étape 3 : Vérifier le contenu de la boîte
Étape 4 : Repérer les pièces du dispositif Xirgo
Étape 5 : Repérer les pièces du câble en Y alimenté
Étape 6 : Repérer les pièces du câble adaptateur Xirgo
Étape 7 : Repérer les pièces du faisceau d'E/S
Étape 8 : Noter le numéro de série du dispositif
Étape 9 : Brancher le câble adaptateur Xirgo dans le câble en Y alimenté
Étape 10 : Localiser le port du connecteur DLC
Étape 11 : Retirer le connecteur DLC du véhicule
Étape 12 : Fixer le connecteur DLC de remplacement
:Étape 13 : Brancher le connecteur DLC du véhicule dans le câble en Y alimenté
:Étape 14 : Brancher le câble adaptateur Xirgo dans l'appareil
Étape 15 : Utiliser les DEL pour repérer le statut de l'appareil
Étape 16 : Raccorder le connecteur du faisceau d'E/S dans le dispositif Xirgo
Étape 17 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)
Étape 18 : Connecter les périphériques facultatifs ou les entrées de capteur
Acheminer et serrer les câbles
Étape 20 : Monter et fixer le dispositif
Étape 21 : Relier le dispositif et vérifier son fonctionnement
Étape 22 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Étape 1 : Positionner le véhicule

Placez le véhicule dans un endroit qui bénéficie d’une bonne couverture réseau.

Le moteur doit être arrêté lorsque vous installez le dispositif.

Étape 2 : Rassembler vos outils

Selon le type de véhicule, vous aurez peut-être besoin des outils suivants :

• Lampe de travail
• Outils pour retirer le panneau du tableau de bord
• Jeu de mèches et de douilles
• Attaches autobloquantes
• Outils pour dénuder les fils
• Voltmètre numérique

Étape 3 : Vérifier le contenu de la boîte

• Dispositif Xirgo
• Câble en Y alimenté
• Câble adaptateur Xirgo
• Faisceau d'E/S (requis pour les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou pour les installations avec périphériques optionnels)

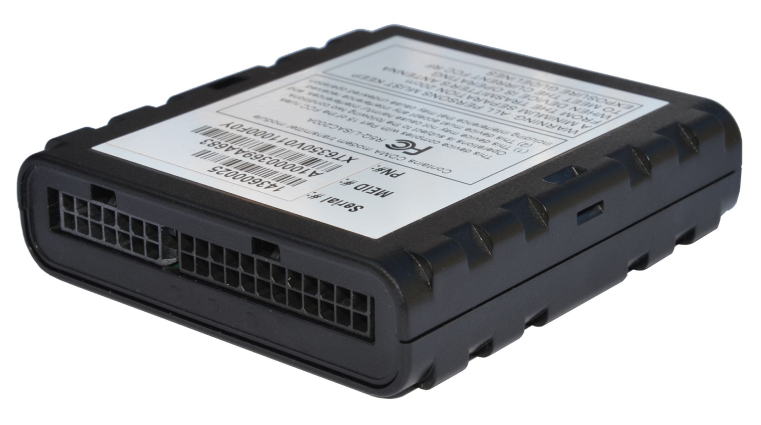

Étape 4 : Repérer les pièces du dispositif Xirgo

(A) Attaches autobloquantes
(B) Connecteur de diagnostic en Y à 14 broches
(C) Connecteur du faisceau d’E/S à 24 broches
(D) DEL ambre de réseau cellulaire
(E) DEL bleue Bluetooth (si le dispositif y est connecté)
(F) DEL verte de GPS
(G) Étiquette du dispositif

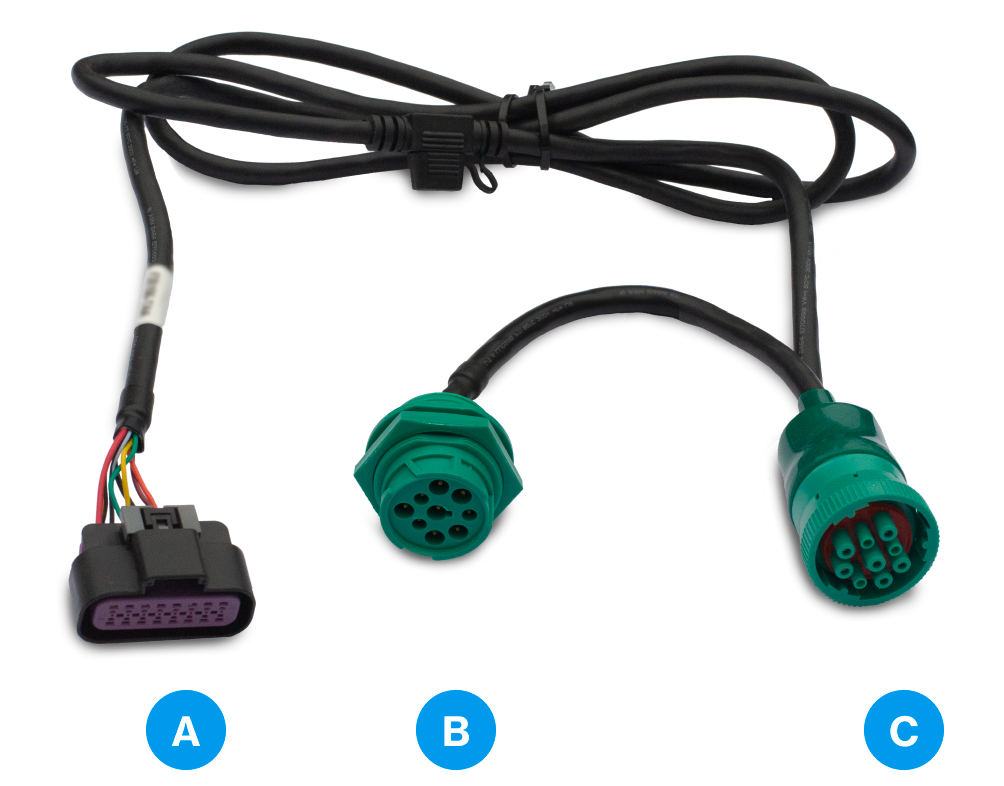

Étape 5 : Étape 2. Repérer les pièces du câble en Y

(A) Connecteur universel (femelle)
(B) Connecteur DLC de remplacement
(C) Connecteur de dérivation (brancher dans le port de diagnostic du véhicule)

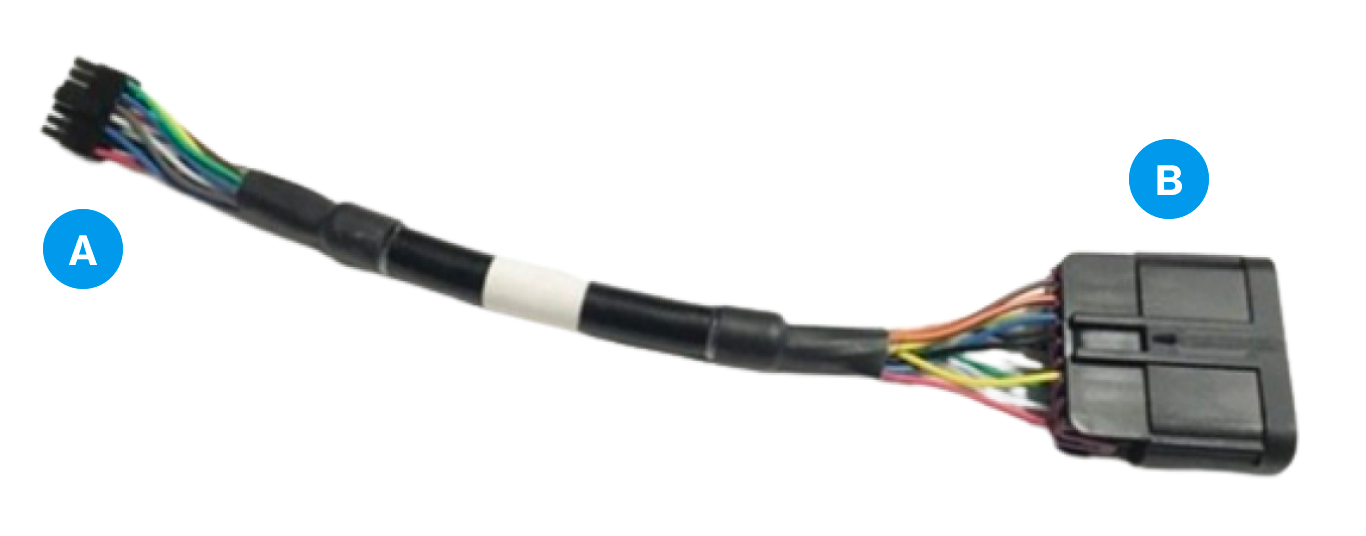

Étape 6 : Repérer les pièces du câble adaptateur Xirgo

2(A) Connecteur pour appareil Xirgo
(B) Connecteur universel (mâle)

Étape 7 : Repérer les pièces du faisceau d'E/S

(A) Faisceau d'E/S OBD-II à 24 broches (compatible avec l'identification par radiofréquence), branché à l'appareil Xirgo
(B) Entrée 4 - fil noir/vert (déclencheur de mise à la terre)
(C) Entrée 2 - fil noir/orange (déclencheur négatif)
(D) Entrée 1 - fil violet (déclencheur positif)
(E) Alarme/confidentialité - connecteur à 4 broches (F)
lecteur d’identifiant du conducteur - connecteur à 2 broches
(G) Garmin - connecteur à 10 broches
(H) Vibreur d'identifiant du conducteur - connecteur à 3 broches
(I) lecteur d'identification par radiofréquence - connecteur à 6 broches
(J) Entrée/sortie d'allumage commandé par le logiciel - fil blanc (à utiliser seulement sur les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou lorsque spécifié par Verizon Connect)
(K) fusible à 3 ampères

Étape 8 : Noter le numéro de série du dispositif.

Notez le numéro de série/NSE du dispositif (vous en aurez besoin ultérieurement).

Les partenaires d’installation de Verizon Connect peuvent numériser le numéro de série du dispositif/NSE avec l’application Reveal Hardware Installer (RHI).

Le numéro de série (nommé NSE dans Reveal) se trouve sur l’étiquette d'information au-dessus du dispositif.

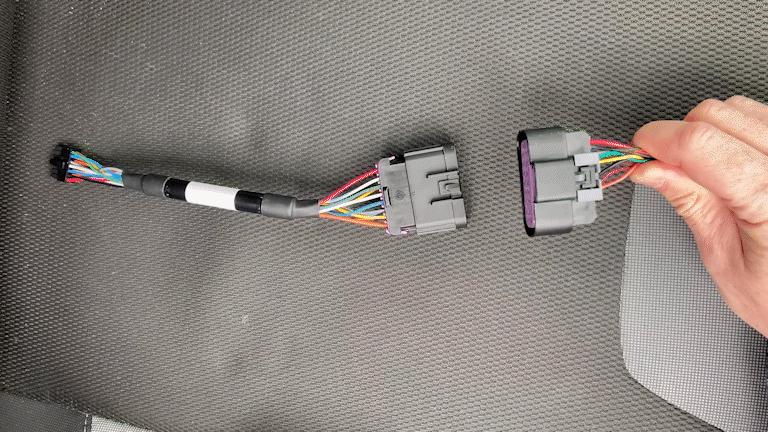

Étape 9 : Brancher le câble en Y alimenté dans le dispositif

Branchez le connecteur du câble adaptateur Xirgo dans le connecteur de câble en Y alimenté.

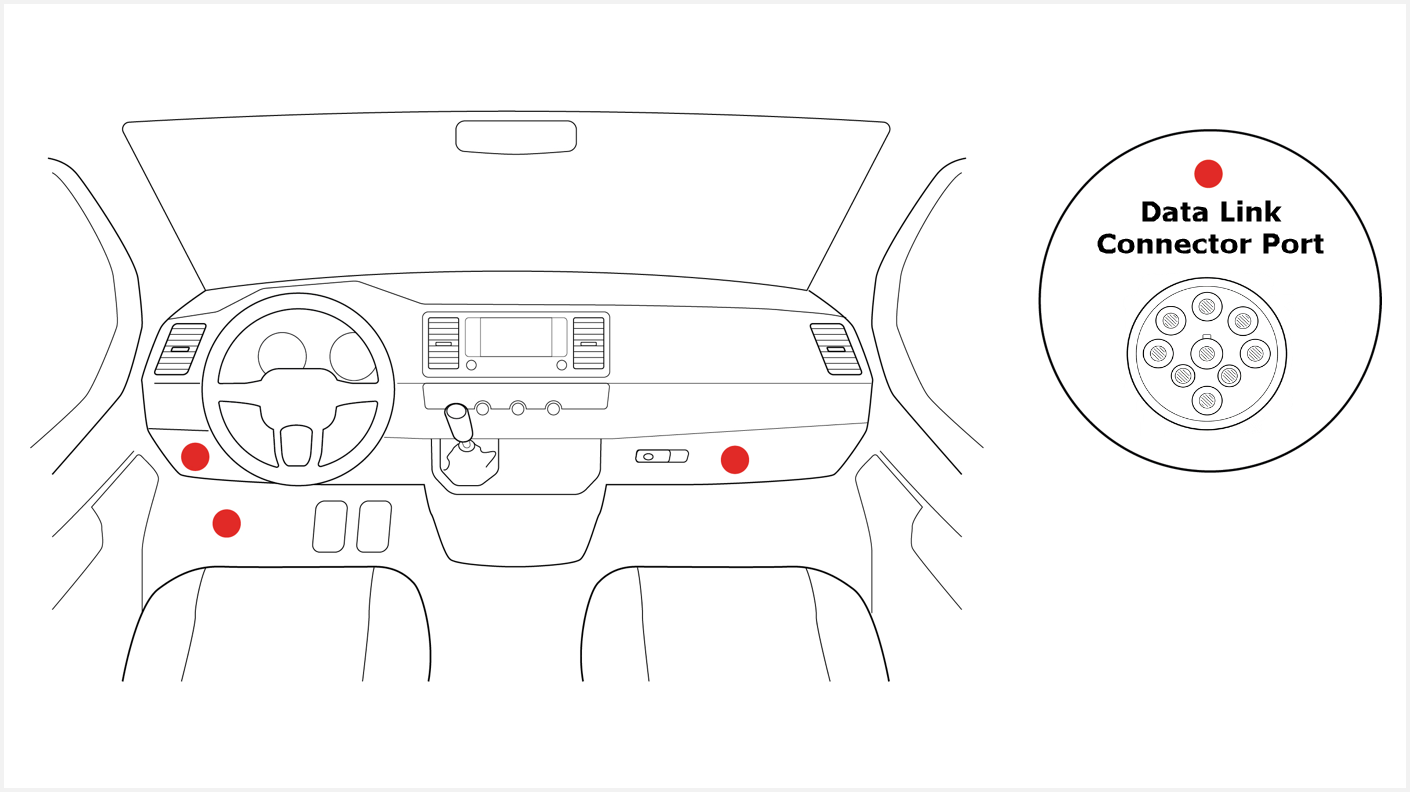

Étape 10 : Localiser le port du connecteur DLC du véhicule

Localisez le connecteur DLC du véhicule en inspectant les zones suivantes (dans cet ordre) :

1. Sous le tableau de bord
2. Sous la colonne de direction
3. Dans les zones indiquées dans l’image ci-dessous

Si vous ne parvenez pas à localiser le connecteur DLC du véhicule, consultez le manuel du propriétaire du véhicule.

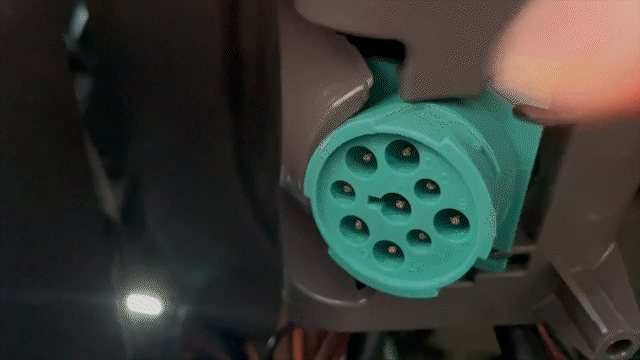

Étape 11 : Retirer le connecteur DLC du véhicule

Retirez le connecteur DLC du véhicule.

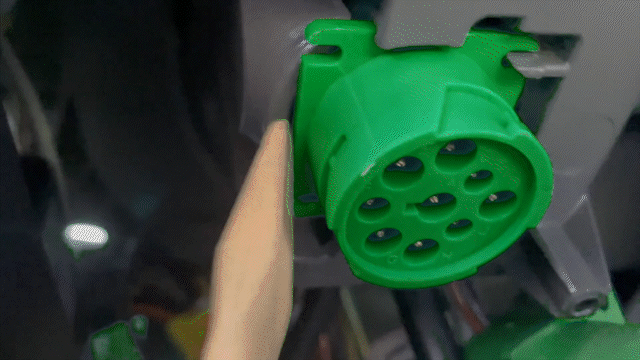

Étape 12 : Fixer le connecteur DLC de remplacement

Fixer le connecteur DLC de remplacement au même emplacement où vous avez retiré le connecteur DLC du véhicule.

Faites passer le câble, à l'écart de toute pièce mobile.

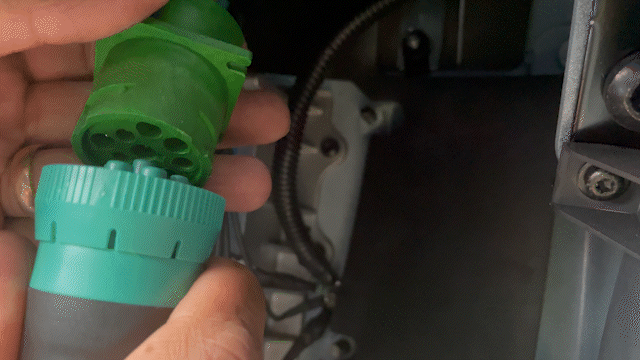

Étape 13 : Brancher le connecteur DLC du véhicule dans le câble en Y alimenté

1. Branchez le connecteur DLC du véhicule dans le connecteur de dérivation du câble en Y alimenté.

2. Tournez le manchon du câble en Y pour verrouiller la connexion.
   La connexion émet un clic lorsqu’elle est verrouillée.

Étape 14 : Brancher l'adaptateur Xirgo au dispositif

1. Raccordez le câble d'adaptateur Xirgo au dispositif Xirgo.
   Il peut être nécessaire d'acheminer les faisceaux jusqu'à l’emplacement de montage du dispositif en passant par des espaces restreints avant de les brancher dans le dispositif. (voir Étape 19 ).

2. Assurez-vous que le dispositif est alimenté (les DEL s’allument).
   Il se peut que vous deviez allumer le contact pour que le dispositif reçoive du courant.

Étape 15 : Vérifier l’état du dispositif à l’aide des DEL

(A) DEL ambre (réseau cellulaire)

• Éteinte : pas d’alimentation
• Clignotante : allumage désactivé
• Clignotement rapide : recherche de signal cellulaire / allumage activé
• Fixe : signal cellulaire reçu / allumage activé

(B) DEL bleue (Bluetooth), pour les dispositifs compatibles Bluetooth seulement

• Éteinte : Bluetooth non connecté
• Clignotante : Bluetooth connecté

(C) DEL verte (GPS)

• Éteinte : Recherche de satellites
• Clignotante : Nombre de satellites +1
  • Le voyant DEL clignote une fois pour indiquer l’acquisition d’un signal GPS.
  • La DEL continue de clignoter pour indiquer le nombre de satellites qui sont à portée du dispositif.

Étape 16 : Raccorder le connecteur du faisceau d'E/S au dispositif Xirgo

Raccordez le connecteur du faisceau d'E/S au dispositif Xirgo.

Reportez-vous à l'article sur les versions du faisceau d'E/S Xirgo pour plus de détails sur les versions du faisceau d'E/S.

Étape 17 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

(A) Appareil Xirgo
(B) faisceau d'E/S (branché au connecteur Xirgo à 24 broches)
(C) fil blanc (branché à la source d'allumage du véhicule)

1. Familiarisez-vous avec les méthodes approuvées pour la connexion de fils :
   Pour en savoir plus sur la méthode percer et enrouler, les connecteurs bout à bout, les connecteurs Posi-tap et les adaptateurs de bloc-fusibles Add-A-Circuit consulter l'Orientation en matière de politique d’installation et de raccordement électrique
   Pour en savoir plus sur la méthode percer et enrouler : voir la FAQ : Comment effectuer une connexion selon la méthode percer et enrouler (épissure sans soudure).
2. Repérez la source d'allumage dans le véhicule. Ce peut être un commutateur d’allumage, un connecteur de fil de rechange d’usine étiqueté pour l’alimentation d’allumage, ou l’alimentation d’allumage étiquetée sur le boîtier de fusibles.
   Utilisez un multimètre numérique pour vous assurer que la tension ne descende pas au-dessous de 9 Vcc lorsque le moteur tourne.
3. Raccordez le fil blanc du faisceau à la source d'allumage du véhicule en suivant une méthode de connexion approuvée.

Étape 18 : Connecter les périphériques facultatifs ou les entrées de capteur

Raccordez les périphériques optionnels comme le montre la Section périphériques.

Liste de broches et schéma de câblage du faisceau d’E/S

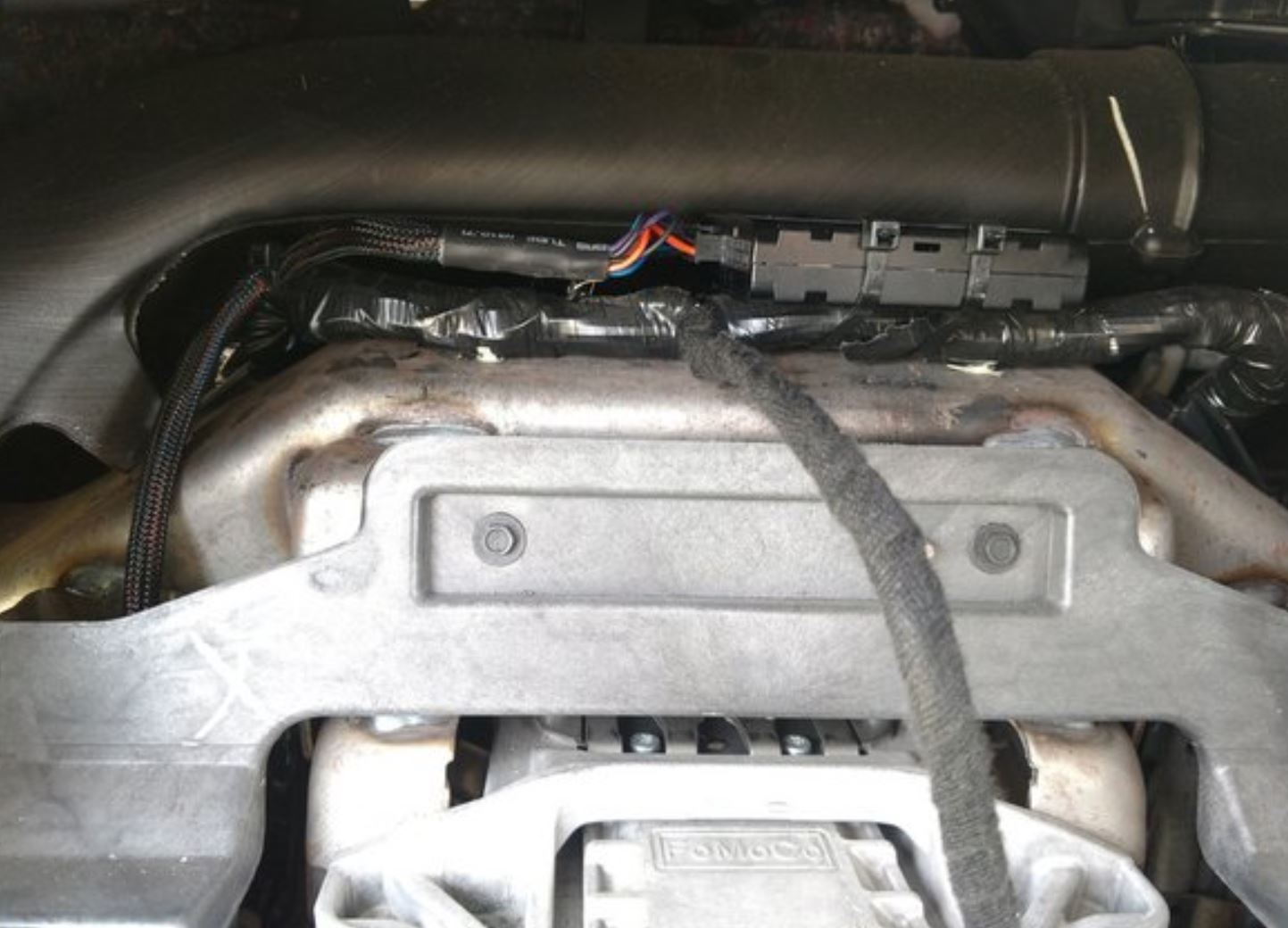

Étape 19 : Acheminer et serrer les câbles

1. Acheminez les câbles vers l’emplacement de montage et raccordez-les.
   Enroulez les câbles lâches et serrez-les au moyen d’attaches autobloquantes, afin qu'ils ne nuisent pas au conducteur ou au fonctionnement normal du véhicule.

2. Vérifiez que tout est bien fixé, puis coupez les attaches autobloquantes si elles sont trop longues.
   Soyez prudents en coupant les attaches autobloquantes. Si vous coupez ou entaillez accidentellement les fils du véhicule, sa performance pourrait en être affectée.
3. Assurez-vous que l’installation ne gêne pas le conducteur ou le fonctionnement normal du véhicule. Si vous avez retiré le panneau de tableau de bord, ne le remettez pas en place tant que la connexion réseau n’est pas confirmée (voir l’étape 21).

Étape 20 : Monter et fixer le dispositif

1. Trouvez un emplacement approprié pour installer le dispositif. Les emplacements de montage suggérés se trouvent ci-dessous.

         (A)Derrière le panneau latéral situé à la hauteur du genou du conducteur
         (B)Derrière le groupe d’instruments
         (C) Derrière la console centrale
        (D) Derrière la boîte à gants


2. Afin d'assurer une bonne couverture du réseau, tenez compte des éléments suivants lorsque vous choisissez l'emplacement de montage :
   - Pour obtenir un meilleur signal, le dispositif doit être monté de façon que l'étiquette soit orientée vers le haut.
   - Ne pas placer le dispositif directement sous de grosses pièces métalliques.
   - La vitre, le plastique et les matériaux composites ne bloquent pas le fonctionnement du dispositif.

3. Fixez solidement le dispositif à un support de montage stable ou à un faisceau de fils à l’aide d’attaches autobloquantes, de ruban VHB ou de Velcro industriel. Ne recouvrez pas le NSE/numéro de série avec du ruban adhésif à double face, car l’étiquette se décollera et sera illisible lorsque le ruban adhésif sera retiré.
   Le dispositif doit être fixé solidement pour éviter qu’il ne bouge et ne génère des rapports erronés sur les événements liés à une conduite inappropriée.

Étape 21 : Relier le dispositif et vérifier son fonctionnement

Utilisez Spotlight ou le portail Reveal pour relier et vérifier les installations réussies. Apprenez à Vérifier une installation dans Reveal.

Étape 22 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Pour éviter des états Reveal erronés, par exemple de fausses notifications de remorquage, l'appareil doit être configuré adéquatement en tant qu'allumage (câblé, à trois fils).

Pour effectuer la mise à jour de la configuration du dispositif de localisation, vous pouvez procéder de l'une des façons suivantes :

• Dans Reveal, effectuez la mise à jour des réglages du dispositif de localisation de la source d'alimentation du véhicule. Pour plus d'informations sur la mise à jour de ces réglages, consultez la Mise à jour des réglages du dispositif de localisation de la source d'alimentation pour les dispositifs de localisation de véhicules Xirgo.
• Communiquez avec le Soutien technique Reveal au 1 866 908-1165 pour mettre à jour la configuration du dispositif afin que l'état d’allumage soit détecté pour l’installation du fil blanc.
