Guide d’installation : Dispositif Xirgo avec câble SDLC pour véhicules utilitaires légers Ford sur Reveal

Cet article explique comment installer un dispositif Xirgo sur des véhicules utilitaires légers Ford au moyen d'un câble SDLC. Il comprend également les étapes pour l'installation du dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Temps requis : 20 à 30 minutes

Une connexion au moyen d'un câble ECMD requiert un fichier de configuration de paramètres de script - mis à jour et compatible avec ECM - permettant de déterminer correctement le délai d'allumage. (Lors de l'étape 18, communiquez avec le soutien technique Reveal à ce sujet.)

Ce qui est abordé dans le guide :

• Étape 1 : Positionner le véhicule
• Étape 2 : Rassembler vos outils
• Étape 3 : Vérifier le contenu de la boîte
• Étape 4 : Repérer les pièces du dispositif Xirgo
• Étape 5 : Déterminer les parties du câble SDLC
• Étape 6 : Repérer les pièces du faisceau d'E/S
• Étape 7 : Noter le numéro de série du dispositif
• Étape 8 : Localiser le module SDLC dans le véhicule
• Étape 9 : Brancher le câble SDLC au véhicule
• Étape 10 : Brancher le câble SDLC au dispositif
• Étape 11 : Vérifiez l’état du dispositif à l’aide des DEL
• Étape 12 : Raccorder le connecteur du faisceau d'E/S dans le dispositif Xirgo
• Étape 13 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)
• Étape 14 : Connecter les périphériques facultatifs ou les entrées de capteur
• Étape 15 : Acheminer et serrer les câbles
• Étape 16 : Monter et fixer le dispositif
• Étape 17 : Relier le dispositif et vérifier son fonctionnement
• Étape 18 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule
• Étape 19 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Étape 1 : Positionner le véhicule

Positionnez le véhicule dans un endroit qui bénéficie d’une bonne couverture réseau.

Le moteur doit être arrêté lorsque vous installez le dispositif.

Étape 2 : Rassembler vos outils

Selon le type de véhicule, vous aurez peut-être besoin des outils suivants :

• Lampe de travail
• Outils pour retirer le panneau du tableau de bord
• Jeu de mèches et de douilles
• Attaches autobloquantes
• Outils pour dénuder les fils
• Voltmètre numérique

Étape 3 : Vérifier le contenu de la boîte

• Dispositif Xirgo
• Câble SDLC
• Faisceau d'E/S (requis pour les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou pour les installations avec périphériques facultatifs)

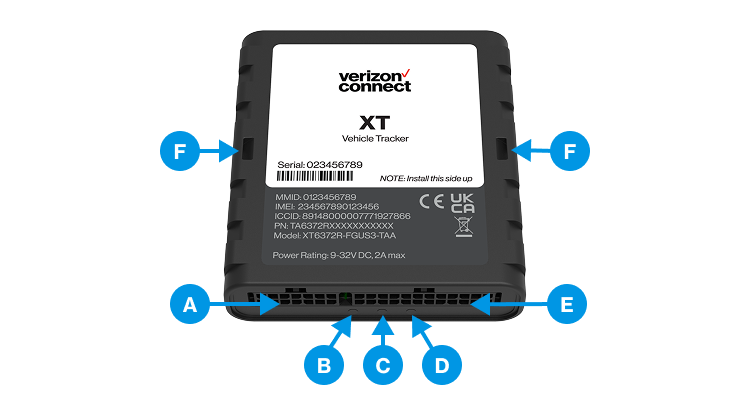

Étape 4 : Repérer les pièces du dispositif Xirgo

(A) Attaches autobloquantes
(B) Connecteur de diagnostic à câble en Y à 14 broches
(C) Connecteur du faisceau d’E/S à 24 broches
(D) DEL ambre de réseau cellulaire
(E) DEL bleue Bluetooth (si le dispositif y est connecté)
(F) DEL verte de GPS
(G) Étiquette du dispositif

Étape 5 : Identifier les parties du câble SDLC

(1) Connecteur pour l'arrière du module SDLC du véhicule
(2) Connecteur pour le connecteur d'usine du véhicule
(3) Connecteur pour le dispositif Xirgo

Étape 6 : Repérer les pièces du faisceau d'E/S

(A) Faisceau d'E/S OBD-II à 24 broches (compatible avec l'identification par radiofréquence), branché à l'appareil Xirgo
(B) Entrée 4 - fil noir/vert (déclencheur de mise à la terre)
(C) Entrée 2 - fil noir/orange (déclencheur négatif)
(D) Entrée 1 - fil violet (déclencheur positif)
(E) Alarme/confidentialité - connecteur à 4 broches
(F) lecteur d’identifiant du conducteur - connecteur à 2 broches
(G) Garmin - connecteur à 10 broches
(H) Vibreur d'identifiant du conducteur - connecteur à 3 broches
(I) lecteur d'identification par radiofréquence - connecteur à 6 broches
(J) Entrée/sortie d'allumage commandé par le logiciel - fil blanc (à utiliser seulement sur les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou lorsque spécifié par Verizon Connect)
(K) fusible à 3 ampères

Étape 7 : Noter le numéro de série du dispositif

Notez le numéro de série/NSE du dispositif (vous en aurez besoin à une étape ultérieure).

Les partenaires d’installation de Verizon Connect peuvent numériser le numéro de série/NSE du dispositif avec l’application Reveal Hardware Installer (RHI).

Le numéro de série (nommé NSE dans Reveal) se trouve sur l’étiquette d'information située au-dessus du dispositif.

Étape 8 : Localiser le module SDLC du véhicule

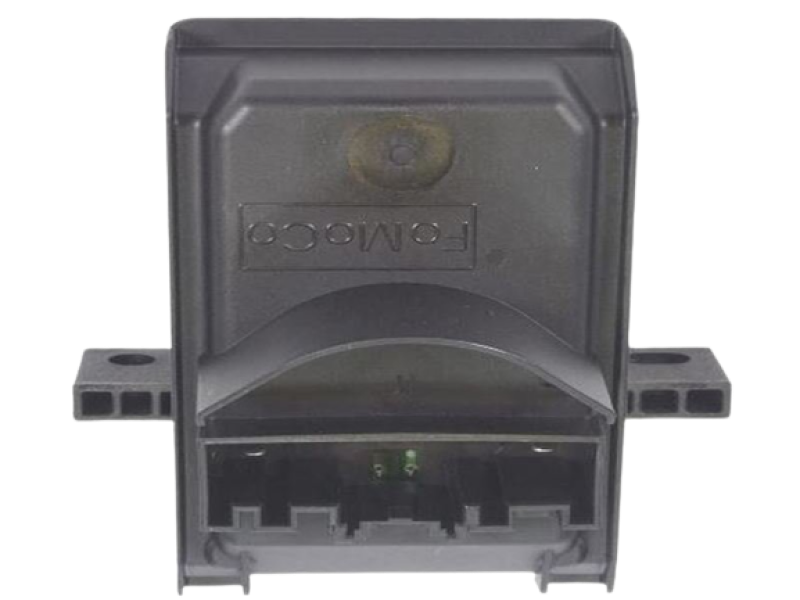

Vue de face du module SDLC

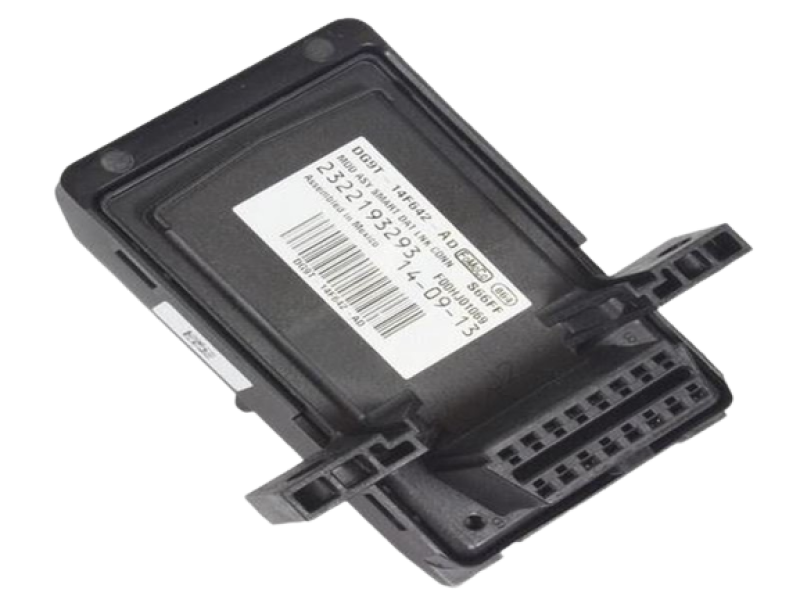

Vue arrière du module SDLC

Le module SDLC, appelé aussi passerelle Ford, est déjà monté sur le véhicule. En général, le module SDLC est situé le long du panneau de genou du côté conducteur.

Étape 9 : Brancher le câble SDLC au véhicule

Le câble SDLC est utilisé pour relier le faisceau d'usine à l'arrière du module SDLC (passerelle Ford).

1. Démontez le module SDLC et débranchez le faisceau d'origine du côté arrière du module SDLC.

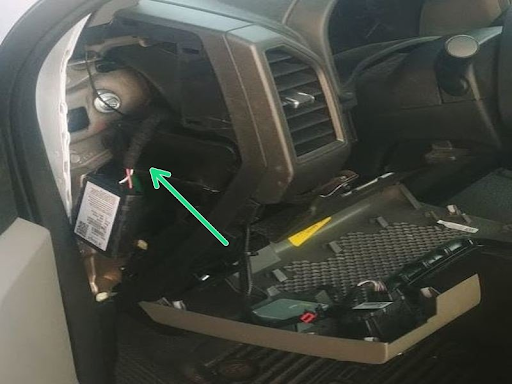

   En général, le module SDLC est situé le long du panneau de genou du côté conducteur.
2. Encliquetez le câble en place entre le connecteur installé en usine et l'arrière du module SDLC.

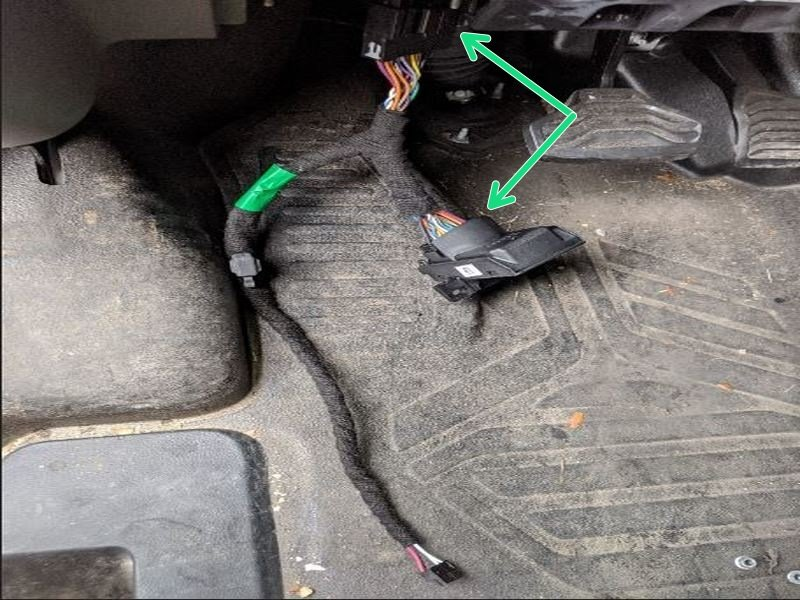

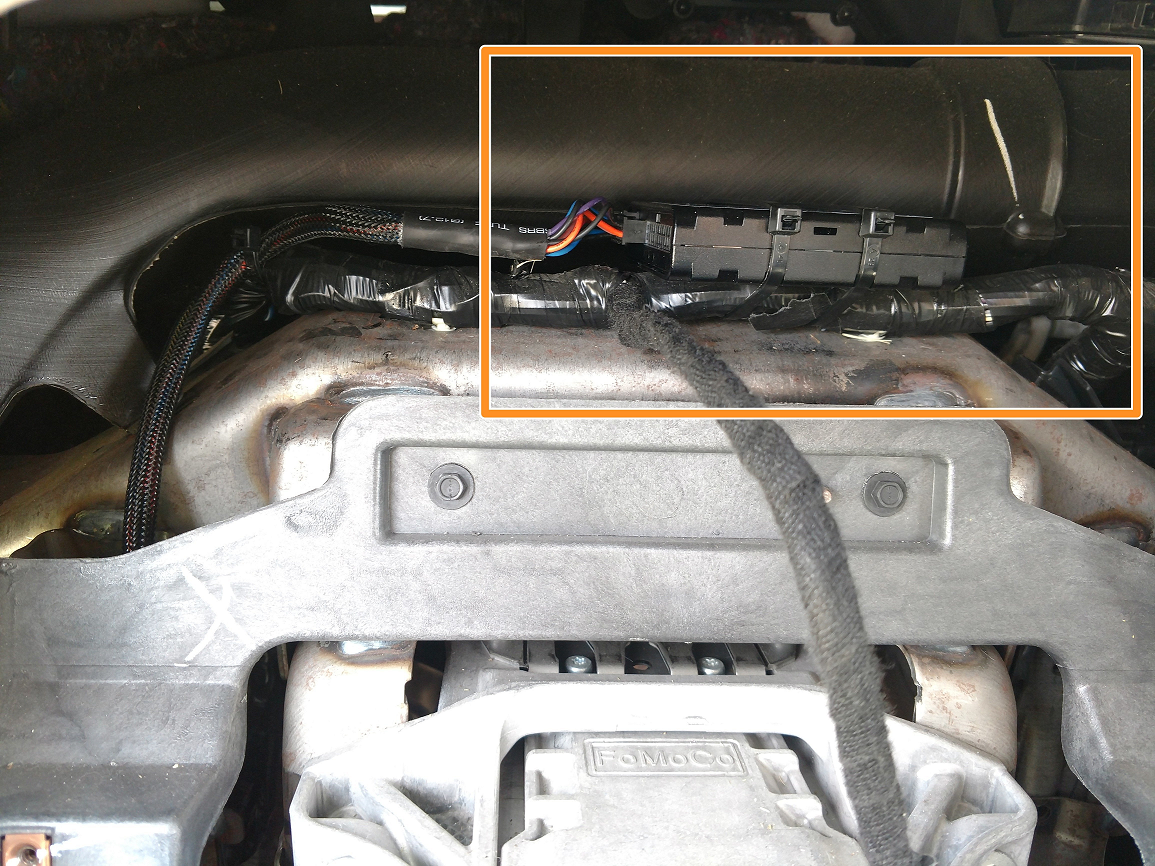

   Les connexions de câbles complétées doivent être conformes à l'image suivante.


3. Remettez en place le module SDLC.r
4. Fixez le câblage sur sa longueur, à l'écart des pièces mobiles.
   Assurez-vous que l'emplacement des câbles ne nuise pas à la conduite et aux manœuvres du conducteur du véhicule (par exemple les freins, les pédales et la direction).

Étape 10 : Brancher le câble SDLC au dispositif

1. Raccordez le connecteur SDLC à 14 broches du câble au dispositif Xirgo.
   Il peut être nécessaire d'acheminer les faisceaux jusqu'à l’emplacement de montage du dispositif en passant par des espaces restreints avant de les brancher dans le dispositif. (voir Étape 15 ).
2. Assurez-vous que le dispositif est alimenté (les DEL s’allument).
   Il se peut que vous deviez allumer le contact pour que le dispositif reçoive du courant.

Étape 11 : Vérifiez l’état du dispositif à l’aide des DEL

Le dispositif de localisation Xirgo dispose de trois DEL qui sont utilisées pour indiquer l'état de l'appareil.

(A) DEL ambre (réseau cellulaire)

• Éteinte : pas d’alimentation
• Clignotante : allumage désactivé
• Clignotement rapide : recherche de signal cellulaire / allumage activé
• Fixe : signal cellulaire reçu / allumage activé

(B) DEL bleue (Bluetooth) seulement pour les dispositifs compatibles Bluetooth

• Éteinte : Bluetooth non connecté
• Clignotante : Bluetooth connecté

(C) DEL verte (GPS)

• Éteinte : Recherche de satellites
• Clignotante : Nombre de satellites +1
  • Le voyant DEL clignote une fois pour indiquer l’acquisition d’un signal GPS.
  • La DEL continue de clignoter pour indiquer le nombre de satellites qui sont à portée du dispositif.

Étape 12 : Raccorder le connecteur du faisceau d'E/S au dispositif Xirgo

Raccordez le connecteur du faisceau d'E/S au dispositif Xirgo.

Reportez-vous à l'article sur les versions du faisceau d'E/S Xirgo pour plus de détails sur les versions du faisceau d'E/S.

Étape 13 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

(A) Appareil Xirgo
(B) faisceau d'E/S (branché au connecteur Xirgo à 24 broches)
(C) fil blanc (branché à la source d'allumage du véhicule)

1. Familiarisez-vous avec les méthodes approuvées pour la connexion de fils :
   Pour en savoir plus sur la méthode percer et enrouler, les connecteurs bout à bout, les connecteurs Posi-tap et les adaptateurs de bloc-fusibles Add-A-Circuit : Consulter l'Orientation en matière de politique d’installation et de raccordement électrique.
   Pour en savoir plus sur la méthode percer et enrouler : voir la FAQ : Comment effectuer une connexion selon la méthode percer et enrouler (épissure sans soudure).
2. Repérez la source d'allumage dans le véhicule. Ce peut être un commutateur d’allumage, un connecteur de fil de rechange d’usine étiqueté pour l’alimentation d’allumage, ou l’alimentation d’allumage étiquetée sur le boîtier de fusibles.
   Utilisez un multimètre numérique pour vous assurer que la tension ne descende pas au-dessous de 9 Vcc lorsque le moteur tourne.
3. Raccordez le fil blanc du faisceau à la source d'allumage du véhicule en suivant une méthode de connexion approuvée.

Étape 14 : Connecter les périphériques facultatifs ou les entrées de capteur

Raccordez les périphériques optionnels comme le montre la Section périphériques.

Liste de broches et schéma de câblage de faisceau d’E/S

Étape 15 : Acheminer et serrer le câblage

1. Acheminez les câbles vers l’emplacement de montage.

   Enroulez les câbles lâches et serrez-les au moyen d’attaches autobloquantes, afin qu'ils ne nuisent pas au conducteur ou au fonctionnement normal du véhicule.
2. Vérifiez que tout est bien fixé, puis coupez les attaches autobloquantes si elles sont trop longues.
   Soyez prudents en coupant les attaches autobloquantes. Si vous coupez ou entaillez accidentellement les fils du véhicule, sa performance pourrait en être affectée.
3. Assurez-vous que l’installation ne gêne pas le conducteur ou le fonctionnement normal du véhicule. Si vous avez retiré le panneau de tableau de bord, ne le remettez pas en place tant que la connexion réseau n’est pas confirmée (voir l’étape 17).

Étape 16 : Monter et fixer le dispositif

1. Trouvez un emplacement approprié pour installer le dispositif. Les emplacements de montage suggérés se trouvent ci-dessous.

         (A)Derrière le panneau latéral situé à la hauteur du genou du conducteur
         (B) Derrière le groupe d’instruments
         (C) Derrière la console centrale
         (D) Derrière la boîte à gants

   Pour assurer une bonne couverture réseau, tenez compte des éléments suivants lorsque vous choisissez un emplacement de montage :
   - Pour obtenir un meilleur signal, le dispositif doit être monté de façon que l'étiquette soit orientée vers le haut.
   - Ne pas placer le dispositif directement sous de grosses pièces métalliques.
   - La vitre, le plastique et les matériaux composites ne bloquent pas le fonctionnement du dispositif.

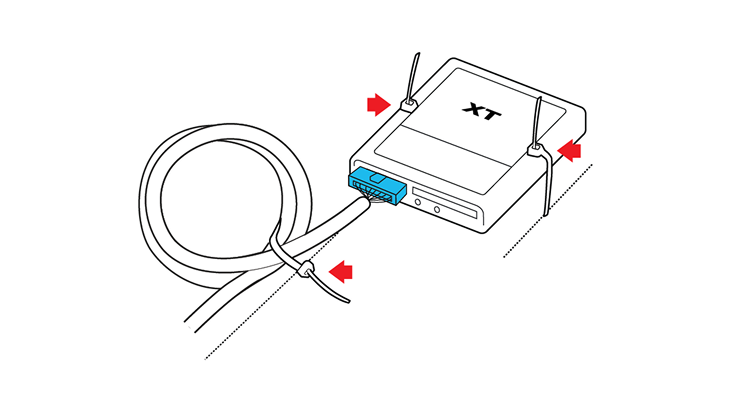

2. Fixez solidement le dispositif à un support de montage stable ou à un faisceau de fils à l’aide d’attaches autobloquantes, de ruban VHB ou de Velcro industriel. Ne recouvrez pas le NSE/numéro de série avec du ruban adhésif à double face, car l’étiquette se décollera et sera illisible lorsque le ruban adhésif sera retiré.
   Le dispositif doit être fixé solidement pour éviter qu’il ne bouge et ne génère des rapports erronés sur les événements liés à une conduite inappropriée.

Étape 17 : Relier le dispositif et vérifier son fonctionnement

Utilisez Spotlight ou le portail Reveal pour relier et vérifier les installations réussies. Apprenez à Vérifier une installation dans Reveal.

Si vous êtes un installateur Verizon Connect utilisant Reveal, servez-vous de l’application Reveal Hardware Installer.

Étape 18 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule

Appelez le soutien technique Reveal au 1-866-908-1165 pour mettre à jour la configuration du dispositif, afin que l'allumage soit détecté par le câble SDLC.

Étape 19 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Pour éviter des états Reveal erronés, par exemple de fausses notifications de remorquage, l'appareil doit être configuré adéquatement en tant qu'allumage (câblé, à trois fils).

Pour effectuer la mise à jour de la configuration du dispositif de localisation, vous pouvez procéder de l'une des façons suivantes :

• Dans Reveal, effectuez la mise à jour des réglages du dispositif de localisation de la source d'alimentation du véhicule. Pour plus d'informations sur la mise à jour de ces réglages, consultez la Mise à jour des réglages du dispositif de localisation de la source d'alimentation pour les dispositifs de localisation de véhicules Xirgo.
• Communiquez avec le Soutien technique Reveal au 1 866 908-1165 pour mettre à jour la configuration du dispositif afin que l'état d’allumage soit détecté pour l’installation à fil blanc.
