Guide d’installation : CalAmp TTU 720 et CalAmp TTU 730 (Reveal)
Niveau de compétence : Basique
Cette installation ne nécessite qu’une expertise technique minimale.
Durée estimée de l’installation : 10 à 20 minutes
Cet article explique comment installer tous les dispositifs de localisation de véhicule CalAmp 720 et 730 non alimentés.
Il aborde les éléments suivants :
Avant d’installer le dispositif, vous devez effectuer certaines opérations pour assurer la facilité d’installation.
Vous devriez avoir reçu les pièces suivantes :
-

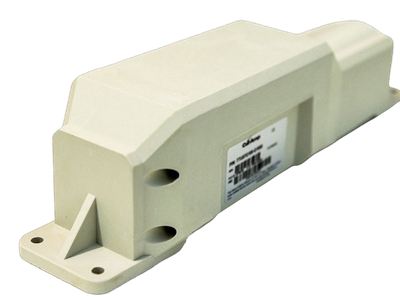

CalAmp 720 OU CalAmp 730
-
4 vis
-
4 rondelles plates
-
4 écrous autofreinés
-

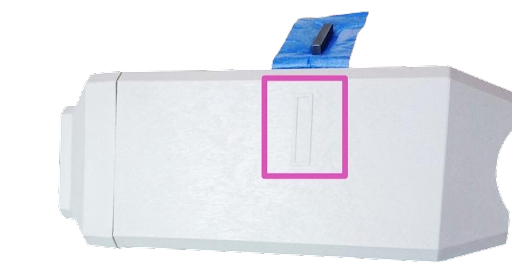

Aimant d’activation
Nous vous recommandons d’installer le dispositif à l’extérieur, dans une zone offrant une bonne connexion réseau.
Selon le type de véhicule, vous aurez peut-être besoin de certains des outils suivants :
-
Perceuse sans fil
-
Foret de 3/16 po
-
Clé à fourche de 3/8 po
-
Douille de 5/16 po - prise de 1/4 po
-
Clé à cliquet à prise 1/4 po
-
Pointe à tracer
-
Peinture antirouille en aérosol (noire ou couleur d’apprêt)
Le dispositif doit être en place :
-
à un endroit éloigné de toute pièce mobile.
-
de façon à avoir une vue dégagée du ciel.
-
à un endroit où il ne sera pas exposé aux éclaboussures ou aux débris routiers.
-
Ne le placez pas directement sous du métal.

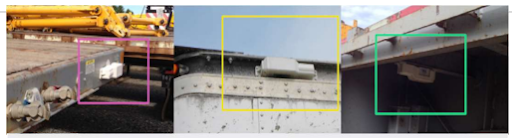

Emplacements d’installations courants :
-
Partie supérieure de la flèche de la remorque
-
Rail d’attelage
-
Rails latéraux
-
Cloison avant
Attention

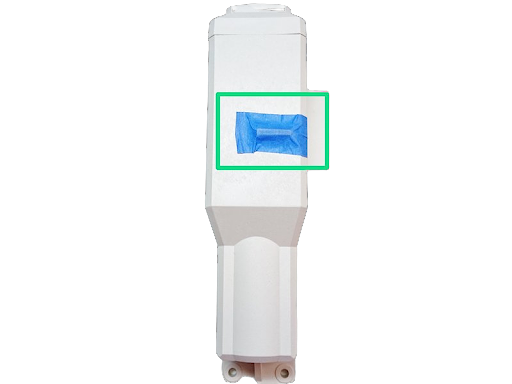

Ne retirez pas l’aimant d’activation tant que l’installation n’est pas terminée.
-
Percez un trou de 3/16 po pour chaque trou de montage sur le dispositif.
-
Ébavurez les trous.
-
Retirez les copeaux de métal de la surface des traverses de châssis.
-
Appliquez de la peinture antirouille sur toutes les surfaces métalliques exposées dans les trous et autour.
-
Laissez la peinture sécher pendant 10 minutes.
-
Montez le dispositif au moyen des vis (4), des rondelles plates (4) et des écrous autofreinés (4).
-
Assurez-vous que les rondelles plates se trouvent bien entre les têtes de vis et le boîtier en plastique du dispositif.
-
Serrez chaque vis au moyen d’une douille de 5/16 po, d’une clé à cliquet et d’une clé plate de 3/8 po.
Note
Ne jetez pas l’aimant d’activation. Vous pourriez en avoir besoin pour réinitialiser le dispositif.
-
Une fois le dispositif monté, retirez l’aimant. Cela met sous tension le dispositif de localisation et déclenche l’envoi du premier relevé à Reveal. Le dispositif n’enverra pas d’autre rapport avant environ 24 heures.
-
Pour modifier l’heure du relevé, remettez en place l’aimant pendant 2 minutes, puis retirez-le et vérifiez de nouveau.
-
Assurez-vous que le dispositif produit des rapports convenablement. Si ce n’est pas le cas, appliquez l’aimant durant 2 minutes et retirez-le de nouveau.
Si vous êtes un client de Reveal, vérifiez votre installation dans Reveal.
Si vous êtes un installateur professionnel et utilisez Reveal, recourez à l’application Reveal Hardware Installer.
Pour installer un dispositif dans votre parc, accédez au portail des installateurs de votre parc.
Communiquer avec le soutien technique.
Les partenaires d’installation de Verizon Connect devraient utiliser l’application Reveal Hardware Installer pour vérifier l’installation. Si vous rencontrez des problèmes dans l’application, communiquez avec l’équipe de soutien pour les installateurs.
