Guide d’installation : XT63xx avec faisceau de diagnostic RP1226 sur Reveal

Cet article explique comment installer un dispositif Xirgo XT63xx avec un faisceau de diagnostic RP1226. Il comprend également les étapes pour l'installation du dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Temps requis : 20 à 40 minutes

Ce qui est abordé dans le guide :

• Étape 1 : Positionner le véhicule
• Étape 2 : Rassembler vos outils
• Étape 3 : Vérifier le contenu de la boîte
• Étape 4 : Repérer les pièces du dispositif Xirgo
• Étape 5 : Repérer les pièces du faisceau RP1226
• Étape 6 : Repérer les pièces du câble d'adaptateur Xirgo
• Étape 7 : Repérer les broches du connecteur RP1226
• Étape 8 : Repérer les pièces du faisceau d'E/S
• Étape 9 : Noter le numéro de série du dispositif
• Étape 10 : Localiser le connecteur RP1226 du véhicule
• Étape 11 : Brancher le faisceau RP1226 au câble d'adaptateur Xirgo
• Étape 12 : Brancher le câble d'adaptateur SDLC au dispositif
• Étape 13 : Vérifier l’état du dispositif à l’aide des DEL
• Étape 14 : Raccorder le connecteur du faisceau d'E/S au dispositif Xirgo
• Étape 15 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)
• Étape 16 : Connecter les périphériques facultatifs ou les entrées de capteur
• Étape 17 : Acheminer et serrer les câbles
• Étape 18 : Monter et fixer le dispositif
• Étape 19 : Relier le dispositif et vérifier son fonctionnement
• Étape 20 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Étape 1 : Positionner le véhicule

Placez le véhicule dans un endroit qui bénéficie d’une bonne couverture réseau.

Le moteur doit être arrêté lorsque vous installez le dispositif.

Étape 2 : Rassembler vos outils

Selon le type de véhicule, vous aurez peut-être besoin des outils suivants :

• Lampe de travail
• Outils pour retirer le panneau du tableau de bord
• Jeu de mèches et de douilles
• Attaches autobloquantes
• Outils pour dénuder les fils
• Voltmètre numérique

Étape 3 : Vérifier le contenu de la boîte

• Dispositif Xirgo
• Faisceau de diagnostic RP1226
• Câble adaptateur Xirgo
• Faisceau d'E/S (requis pour les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou pour les installations avec périphériques facultatifs)

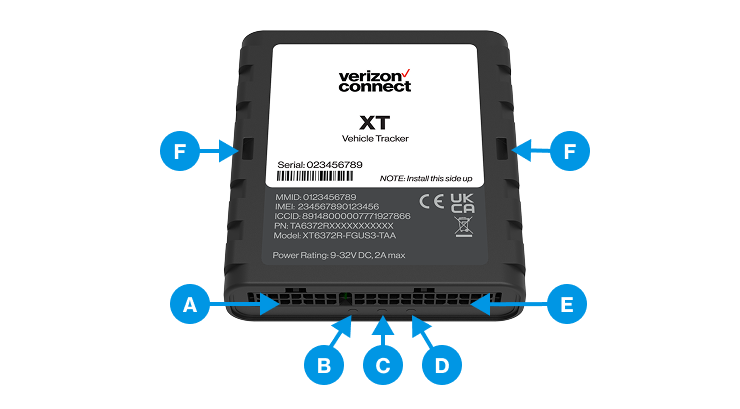

Étape 4 : Repérer les pièces du dispositif Xirgo

(A) Attaches autobloquantes
(B) Connecteur de diagnostic à câble en Y à 14 broches
(C) Connecteur du faisceau d’E/S à 24 broches
(D) DEL ambre de réseau cellulaire
(E) DEL bleue Bluetooth (si le dispositif y est connecté)
(F) DEL verte de GPS
(G) Étiquette du dispositif

Étape 5 : Repérer les pièces du faisceau RP1226

(A) Connecteur RP1226
(B) Connecteur universel
(C) Fusible

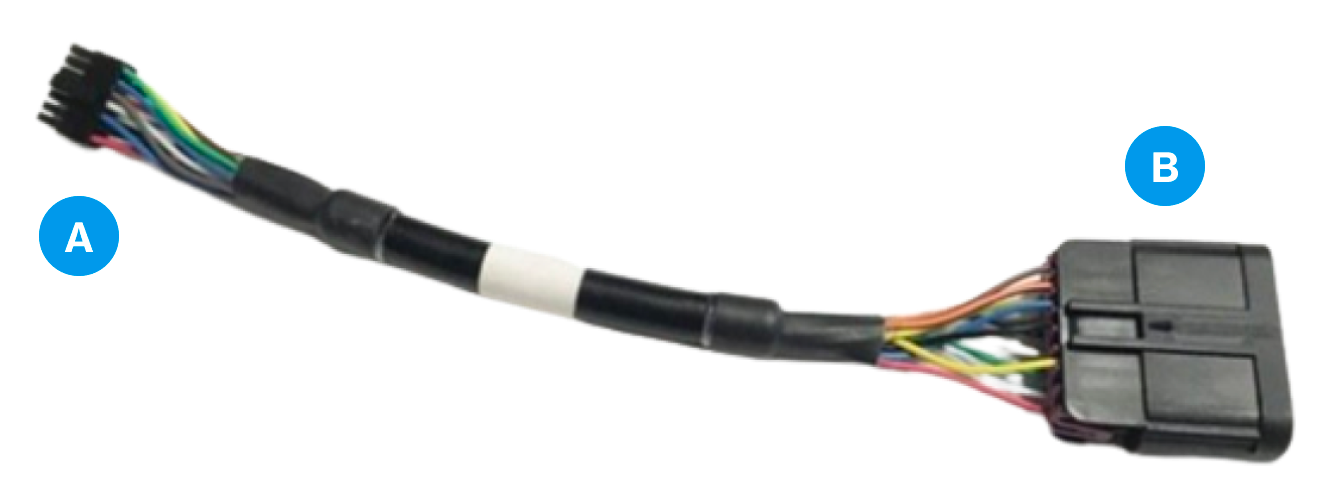

Étape 6 : Repérer les pièces du câble d'adaptateur Xirgo

2(A) Connecteur pour appareil Xirgo
(B) Connecteur universel (mâle)

Étape 7 : Identifier les broches du connecteur RP1226

Le connecteur RP1226 dispose de 14 broches.

Consultez la liste (de sortie) des broches aux fins d’identification ou de dépannage :

• Broche 1 : alimentation protégée
• Broche 2 : J1939 S-CAN (+)
• Broche 4 : J1939 K-CAN (+)
• Broche 7 : alimentation de l’allumage
• Broche 8 : masse
• Broche 9 : J1939 S-CAN (-)
• Broche 11 : J1939 K-CAN (-)

Étape 8 : Repérer les pièces du faisceau d'E/S

(A) Faisceau d'E/S OBD-II à 24 broches (compatible avec l'identification par radiofréquence), branché à l'appareil Xirgo
(B) Entrée 4 - fil noir/vert (déclencheur de mise à la terre)
(C) Entrée 2 - fil noir/orange (déclencheur négatif)
(D) Entrée 1 - fil violet (déclencheur positif)
(E) Alarme/confidentialité - connecteur à 4 broches
(F) lecteur d’identifiant du conducteur - connecteur à 2 broches
(G) Garmin - connecteur à 10 broches
(H) Vibreur d'identifiant du conducteur - connecteur à 3 broches
(I) lecteur d'identification par radiofréquence - connecteur à 6 broches
(J) Entrée/sortie d'allumage commandé par le logiciel - fil blanc (à utiliser seulement sur les véhicules munis d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale, ou lorsque spécifié par Verizon Connect)
(K) fusible à 3 ampères

Étape 9 : Noter le numéro de série du dispositif

Notez le numéro de série/NSE du dispositif (vous en aurez besoin à une étape ultérieure).

Les partenaires d’installation de Verizon Connect peuvent numériser le numéro de série/NSE du dispositif avec l’application Reveal Hardware Installer (RHI).

Le numéro de série (nommé NSE dans Reveal) se trouve sur l’étiquette d'information au-dessus du dispositif.

Étape 10 : Localiser le connecteur RP1226 du véhicule

Le connecteur RP1226 du véhicule est situé dans la boîte de jonction de distribution électrique.

Pour trouver le connecteur RP1226, retirez d'abord le panneau dans la zone du panneau de seuil de porte dans la zone du pare-feu.

Certains camions disposent d’un connecteur RP1226 de rechange situé derrière les panneaux en haut ou en bas de la console centrale.

Dans certains camions Peterbilt, le connecteur se trouve en haut de la zone des pédales de frein et d'embrayage.

Étape 11 : Brancher le faisceau RP1226 au câble d'adaptateur Xirgo

Raccordez le faisceau RP1226 au câble d’adaptateur Xirgo.

Étape 12 : Brancher le câble d'adaptateur Xirgo au dispositif

1. Raccordez le connecteur Molex à 14 broches du câble d'adaptateur au dispositif Xirgo.
   Il peut être nécessaire d'acheminer les faisceaux jusqu'à l’emplacement de montage du dispositif en passant par des espaces restreints avant de les brancher dans le dispositif (voir Étape 17 ).

2. Assurez-vous que le dispositif est alimenté (les DEL s’allument).
   Il se peut que vous deviez allumer le contact pour que le dispositif reçoive du courant.

Étape 13 : Vérifiez l’état du dispositif à l’aide des DEL

Le dispositif de localisation Xirgo dispose de trois DEL qui sont utilisées pour indiquer l'état de l'appareil.

(A) DEL ambre (réseau cellulaire)

• Éteinte : pas d’alimentation
• Clignotante : allumage désactivé
• Clignotement rapide : recherche de signal cellulaire / allumage activé
• Fixe : signal cellulaire reçu / allumage activé

(B) DEL bleue (Bluetooth) pour les dispositifs compatibles Bluetooth seulement

• Éteinte : Bluetooth non connecté
• Clignotante : Bluetooth connecté

(C) DEL verte (GPS)

• Éteinte : Recherche de satellites
• Clignotante : Nombre de satellites +1
  • Le voyant DEL clignote une fois pour indiquer l’acquisition d’un signal GPS.
  • La DEL continue de clignoter pour indiquer le nombre de satellites qui sont à portée du dispositif.

Étape 14 : Raccorder le connecteur du faisceau d'E/S au dispositif Xirgo

Raccordez le connecteur du faisceau d'E/S au dispositif Xirgo.

Reportez-vous à l'article sur les versions du faisceau d'E/S Xirgo pour plus de détails sur les versions du faisceau d'E/S.

Étape 15 : Brancher le fil blanc du faisceau d'E/S (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

(A) Appareil Xirgo
(B) faisceau d'E/S (branché au connecteur Xirgo à 24 broches)
(C) fil blanc (branché à la source d'allumage du véhicule)

1. Familiarisez-vous avec les méthodes approuvées pour la connexion de fils :
   Pour en savoir plus sur la méthode percer et enrouler, les connecteurs bout à bout, les connecteurs Posi-tap et les adaptateurs de bloc-fusibles Add-A-Circuit : Consultez l'Orientation en matière de politique d’installation et de raccordement électrique Verizon Connect.
   Pour en savoir plus sur la méthode percer et enrouler : voir la FAQ : Comment effectuer une connexion selon la méthode percer et enrouler (épissure sans soudure).
2. Repérez la source d'allumage dans le véhicule. Ce peut être un commutateur d’allumage, un connecteur de fil de rechange d’usine étiqueté pour l’alimentation d’allumage, ou l’alimentation d’allumage étiquetée sur le boîtier de fusibles.
   Utilisez un multimètre numérique pour vous assurer que la tension ne descende pas au-dessous de 9 Vcc lorsque le moteur tourne.
3. Raccordez le fil blanc du faisceau à la source d'allumage du véhicule en suivant une méthode de connexion approuvée.

Étape 16 : Connecter les périphériques facultatifs ou les entrées de capteur

Raccordez les périphériques optionnels comme le montre la Section périphériques.

Schéma de câblage et liste de broches du faisceau d’E/S

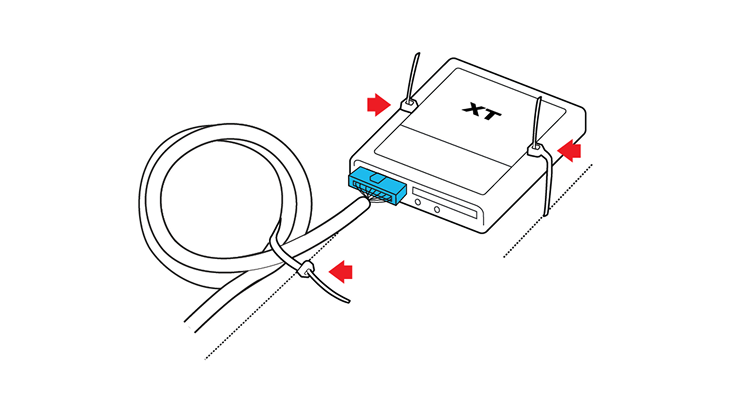

Étape 17 : Acheminer et serrer les câbles

1. Acheminez les câbles vers l’emplacement de montage et connectez-les.
   Enroulez les câbles lâches et serrez-les au moyen d’attaches autobloquantes, afin qu'ils ne nuisent pas au conducteur ou au fonctionnement normal du véhicule.
2. Vérifiez que tout est bien fixé, puis coupez les attaches autobloquantes si elles sont trop longues.
   Soyez prudents en coupant les attaches autobloquantes. Si vous coupez ou entaillez accidentellement les fils du véhicule, sa performance pourrait en être affectée.
3. Assurez-vous que l’installation ne gêne pas le conducteur ou le fonctionnement normal du véhicule. Si vous avez retiré le panneau de tableau de bord, ne le remettez pas en place tant que la connexion réseau n’est pas confirmée (voir l’étape 19).

Étape 18 : Monter et fixer le dispositif

1. Trouvez un emplacement approprié pour installer le dispositif. Les emplacements de montage suggérés se trouvent ci-dessous.


         (A)Derrière le panneau latéral situé à la hauteur du genou du conducteur
         (B)Derrière le groupe d’instruments
         (C) Derrière la console centrale
         (D) Derrière la boîte à gants

2. Afin d'assurer une bonne couverture réseau, tenez compte des éléments suivants lorsque vous choisissez un emplacement de montage :
   - Pour obtenir un meilleur signal, le dispositif doit être monté de façon que l'étiquette soit orientée vers le haut.
   - Ne pas placer le dispositif directement sous de grosses pièces métalliques.
   - La vitre, le plastique et les matériaux composites ne bloquent pas le fonctionnement du dispositif.

3. Fixez solidement le dispositif à un support de montage stable ou à un faisceau de fils à l’aide d’attaches autobloquantes, de ruban VHB ou de Velcro. Ne recouvrez pas le NSE/numéro de série avec du ruban adhésif à double face, car l’étiquette se décollera et sera illisible lorsque le ruban adhésif sera retiré.
   Le dispositif doit être fixé solidement pour éviter qu’il ne bouge et ne génère des rapports erronés sur les événements liés à une conduite inappropriée.



Étape 19 : Relier le dispositif et vérifier son fonctionnement

Utilisez Spotlight ou le portail Reveal pour relier et vérifier les installations réussies. Apprenez à Vérifier une installation dans Reveal.

Étape 20 : Effectuer la mise à jour de la configuration du dispositif de localisation de véhicule (véhicules munis d'un coupe-circuit)

Cette étape ne doit être effectuée que si vous installez le dispositif de localisation dans un véhicule muni d'un coupe-circuit ou d'un dispositif de coupure d'alimentation principale.

Pour éviter des états Reveal erronés, par exemple de fausses notifications de remorquage, l'appareil doit être configuré adéquatement en tant qu'allumage (câblé, à trois fils).

Pour effectuer la mise à jour de la configuration du dispositif de localisation, vous pouvez procéder de l'une des façons suivantes :

• Dans Reveal, effectuez la mise à jour des réglages du dispositif de localisation de la source d'alimentation du véhicule. Pour plus d'informations sur la mise à jour de ces réglages, consultez la Mise à jour des réglages du dispositif de localisation de la source d'alimentation pour les dispositifs de localisation de véhicules Xirgo.
• Communiquez avec le Soutien technique Reveal au 1 866 908-1165 pour mettre à jour la configuration du dispositif afin que l'état d’allumage soit détecté pour l’installation à fil blanc.
