Guide d’installation : Xirgo avec 3 fils sur Reveal
Niveau de compétence : Avancée
Les installateurs doivent avoir une connaissance pratique des circuits électriques et de démarrage des véhicules et savoir comment utiliser des relais, des diodes et des entrées de capteurs.

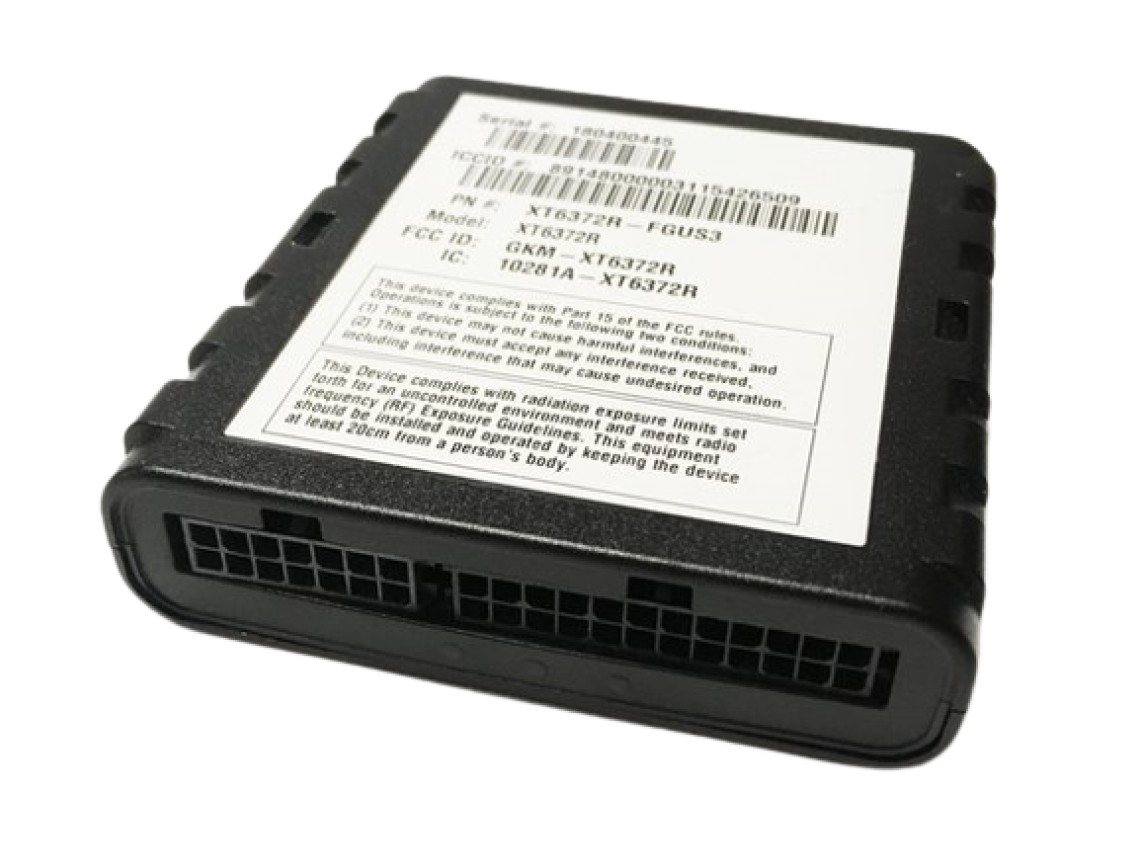

Ce guide explique comment installer un dispositif de localisation de véhicule Xirgo avec une installation à 3 fils sur des véhicules légers ou lourds.
Achtung
N’utilisez pas de connexion à 3 fils lorsque vous installez ce dispositif avec un câble en Y. Ce dispositif ne prend pas en charge 2 sources d’alimentation en même temps.
Temps requis : 20 à 40 minutes

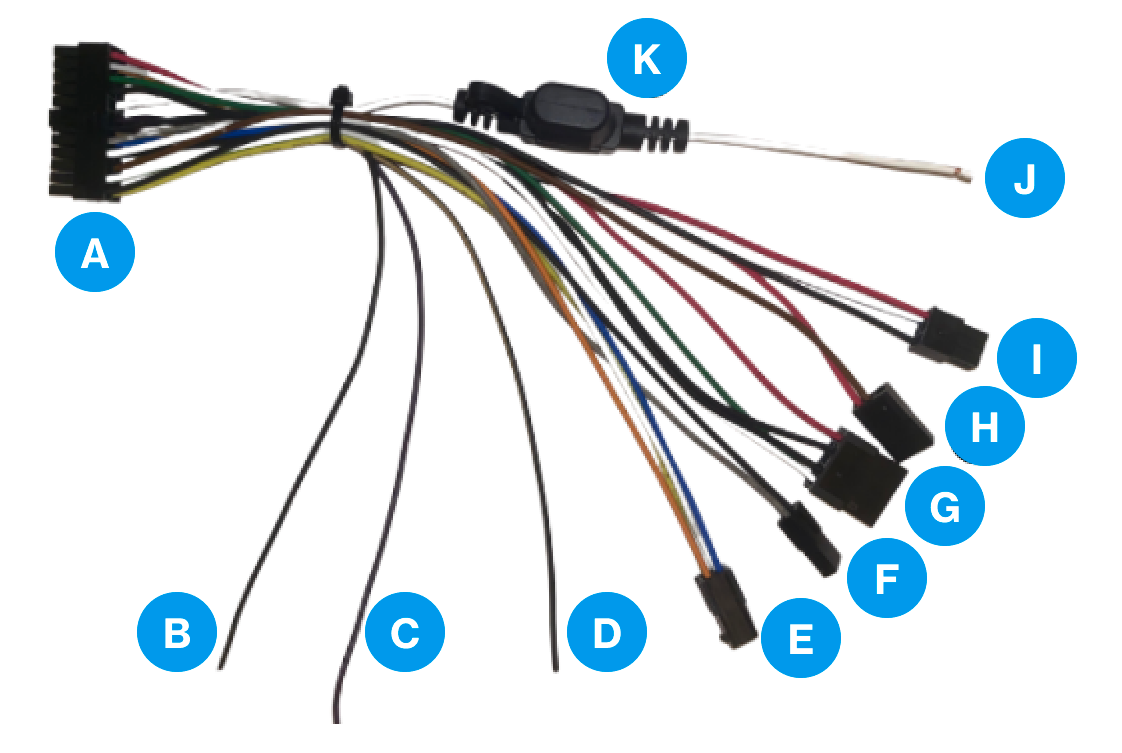

(A) Faisceau d’E/S OBD-II à 24 broches (compatible RFID), relié au dispositif Xirgo.
(B) Entrée 4 - fil noir/vert (déclenchement de mise à la terre)
(C) Entrée 2 - fil noir/orange (déclencheur négatif)
(D) Entrée 1 - fil violet (déclencheur positif)
(E) Alarme/confidentialité - connecteur à 4 broches
(F) Lecteur d’identifiant du conducteur - connecteur à 2 broches
(G) Garmin - connecteur à 10 broches
(H) Vibreur d’identifiant du conducteur - connecteur à 3 broches
(I) Lecteur d’identification par radiofréquence - connecteur à 6 broches
(J) Entrée/sortie de l’allumage contrôlé par logiciel - fil blanc (à utiliser uniquement pour les véhicules équipés d’un interrupteur principal d’arrêt ou d’un interrupteur d’arrêt, ou lorsque cela est spécifié par Verizon Connect).
(K) Fusible de 3 ampères
Étape 8 : Noter le numéro de série du dispositif
Notez le numéro de série/NSE du dispositif (vous en aurez besoin ultérieurement).
Les partenaires d’installation de Verizon Connect peuvent numériser le numéro de série du dispositif/NSE avec l’application Reveal Hardware Installer (RHI).
Note

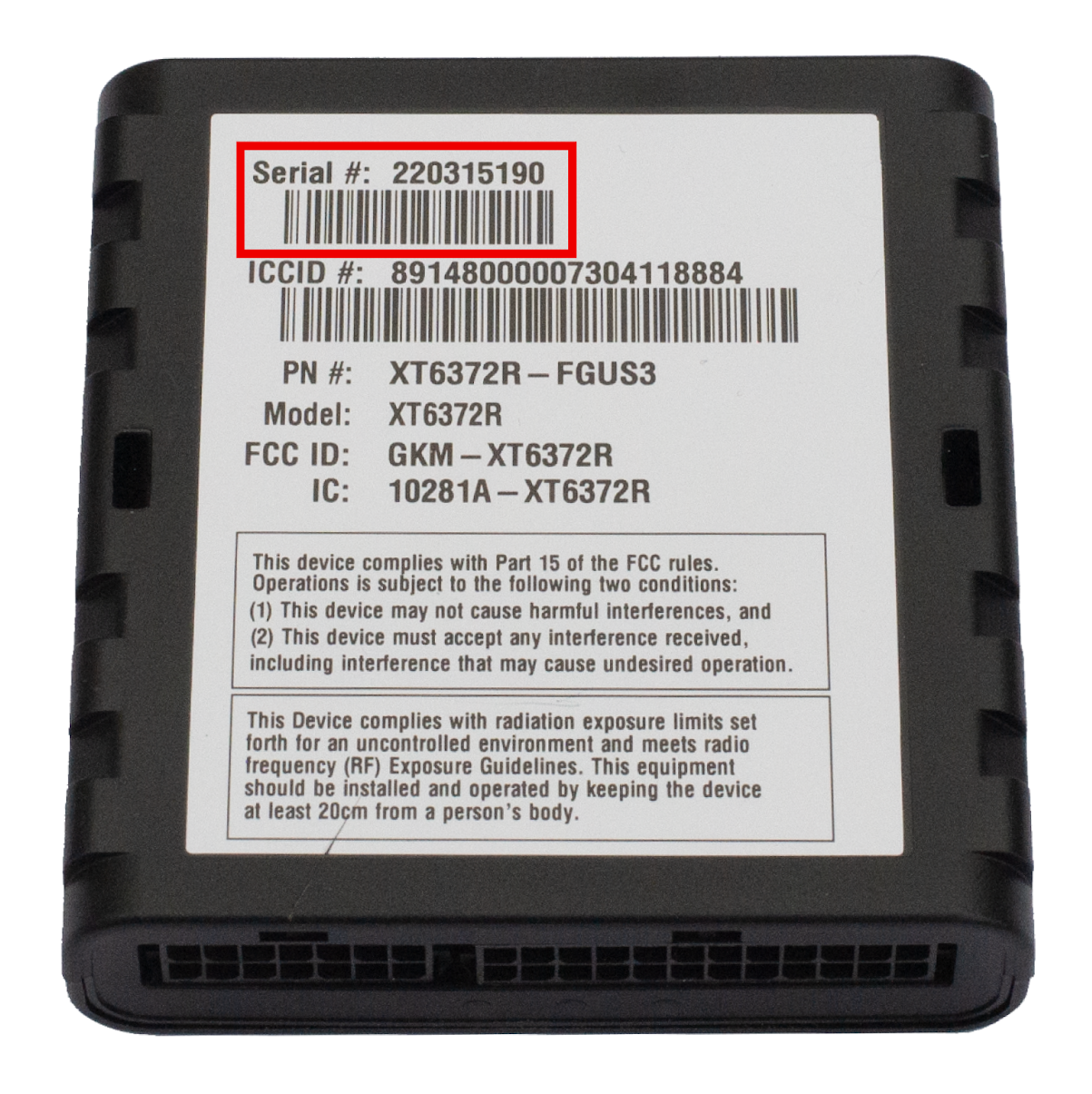

Le numéro de série (nommé NSE dans Reveal) se trouve sur l’étiquette d’information du dispositif.
-

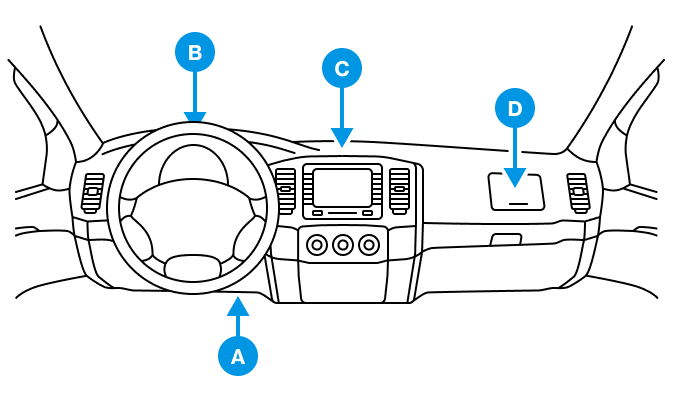

Trouvez un endroit approprié pour installer le dispositif. Les endroits de montage suggérés se trouvent ci-dessous.
(A) Derrière le panneau situé à la hauteur du genou du côté conducteur
(B) Derrière le groupe d’instruments
(C) Derrière la console centrale
(D) Derrière la boîte à gants
-
Afin d’assurer une bonne couverture du réseau, tenez compte des éléments suivants lorsque vous choisissez l’emplacement de montage :
- Pour obtenir un meilleur signal, le dispositif doit être monté de façon que l’étiquette soit orientée vers le haut.
- Ne pas placer le dispositif directement sous de grosses pièces métalliques.
- La vitre, le plastique et les matériaux composites ne bloquent pas le fonctionnement du dispositif.
Repérez les fils du faisceau d’alimentation à 24 broches et raccordez-les de la façon suivante :
-
Le fil rouge à une source d'alimentation constante (+ de la batterie).
-
Le fil blanc à une source d’allumage, par exemple au commutateur d’allumage, à des connecteurs de fils de rechange d’usine étiquetés pour un tel usage ou à la boîte à fusibles.
-
Le fil noir à la masse.
Couleur des fils rouge : batterie; blanc : allumage; noir : mise à la terre
L'image ci-dessous illustre la technique d'épissurage préférée.

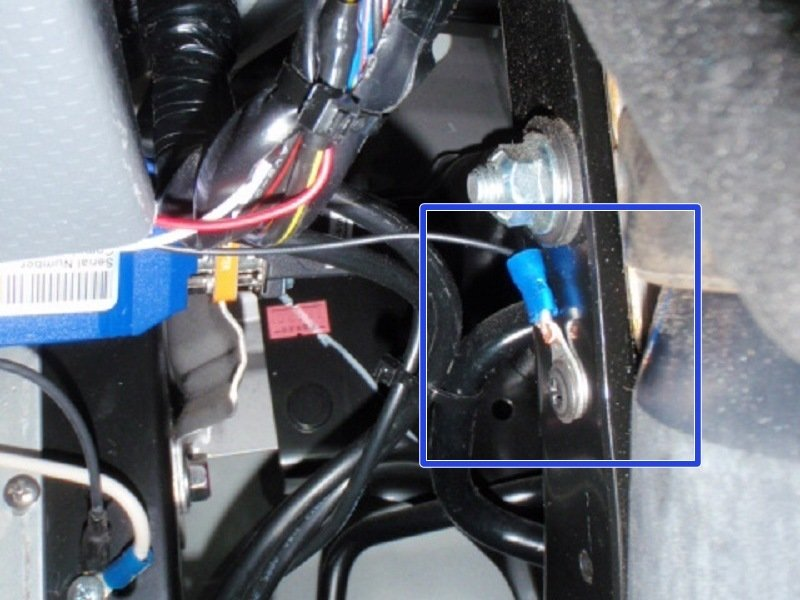

Terminez le fil de masse par une cosse à anneau et reliez-le au châssis au moyen d’une vis autotaraudeuse, d’un boulon de mise à la masse identifié en usine ou d’un capuchon de connexion de rechange d’usine étiqueté pour une telle utilisation.
Utilisez toujours un point de mise à la masse identifié en usine ou un circuit étiqueté pour un tel usage.
Pour les installations sur camions lourds, semi-remorques ou équipement de construction :
N’essayez pas de faire une masse au châssis avec une vis autotaraudeuse et une cosse à anneau.
Utilisez toujours un point de mise à la masse marqué en usine ou un circuit étiqueté pour un tel usage.
-
Si aucun périphérique optionnel n’est installé, passez à l’étape 7 : Acheminer les câbles et fixer le dispositif
-
Sinon, accédez à Étape 5 : Connecter le faisceau d’E/S.
-

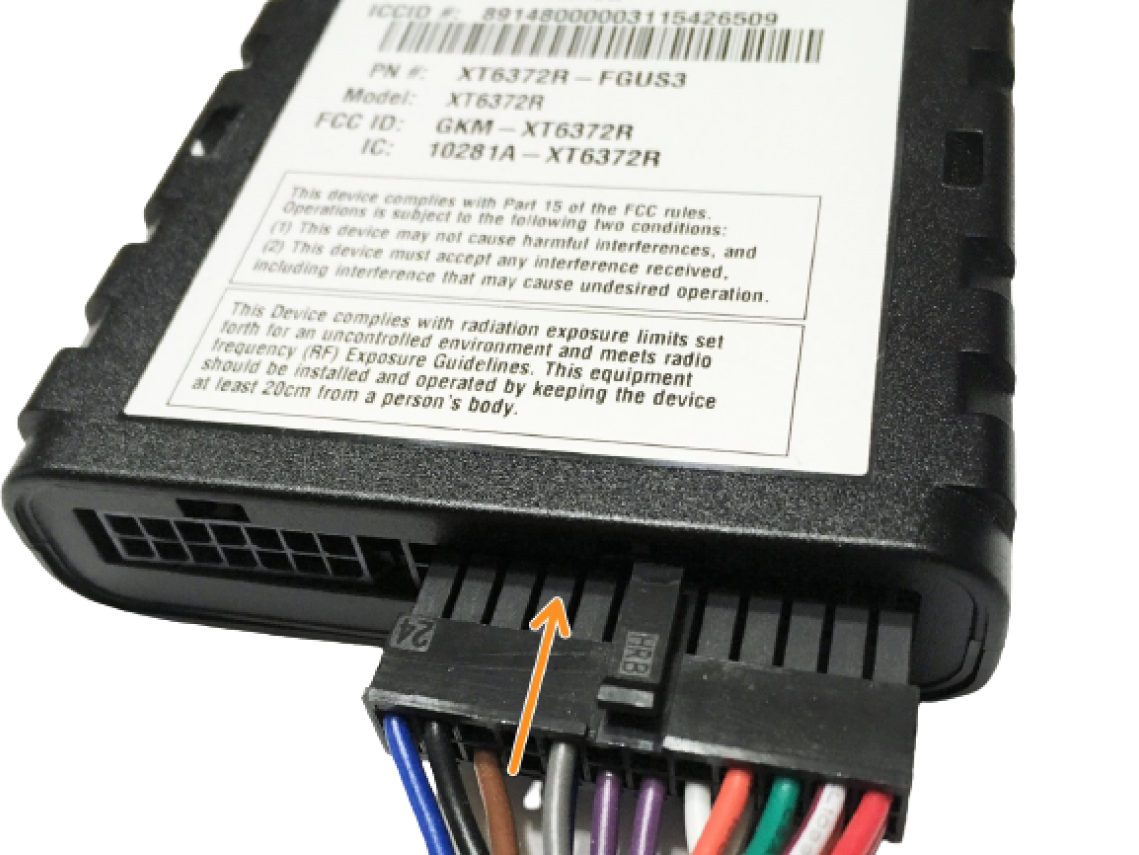

Raccordez le connecteur du faisceau d'E/S Molex à 24 broches au dispositif Xirgo.
-
Connectez le faisceau d'E/S aux entrées optionnelles (voir les images ci-dessous).
Les couleurs de fils peuvent changer; vérifiez toujours le numéro de broche.
-

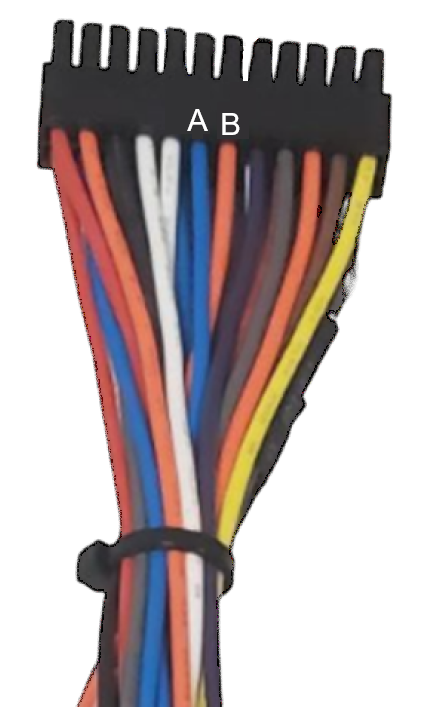

A : L’entrée 1 correspond à la broche 6; (+) entrée positive
-
B : L’entrée 2 correspond à la broche 7; (-) entrée négative
-

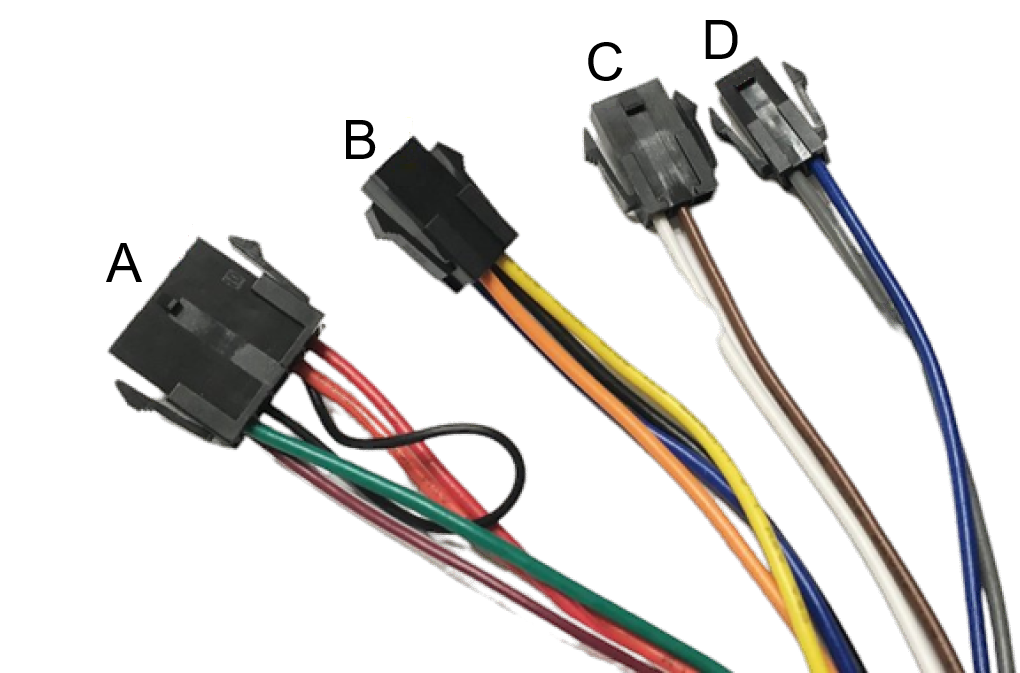

A : Garmin
-
B : Alarme/confidentialité
-
C : Vibreur d’identifiant du conducteur
-
D : Lecteur d’identifiant du conducteur
-

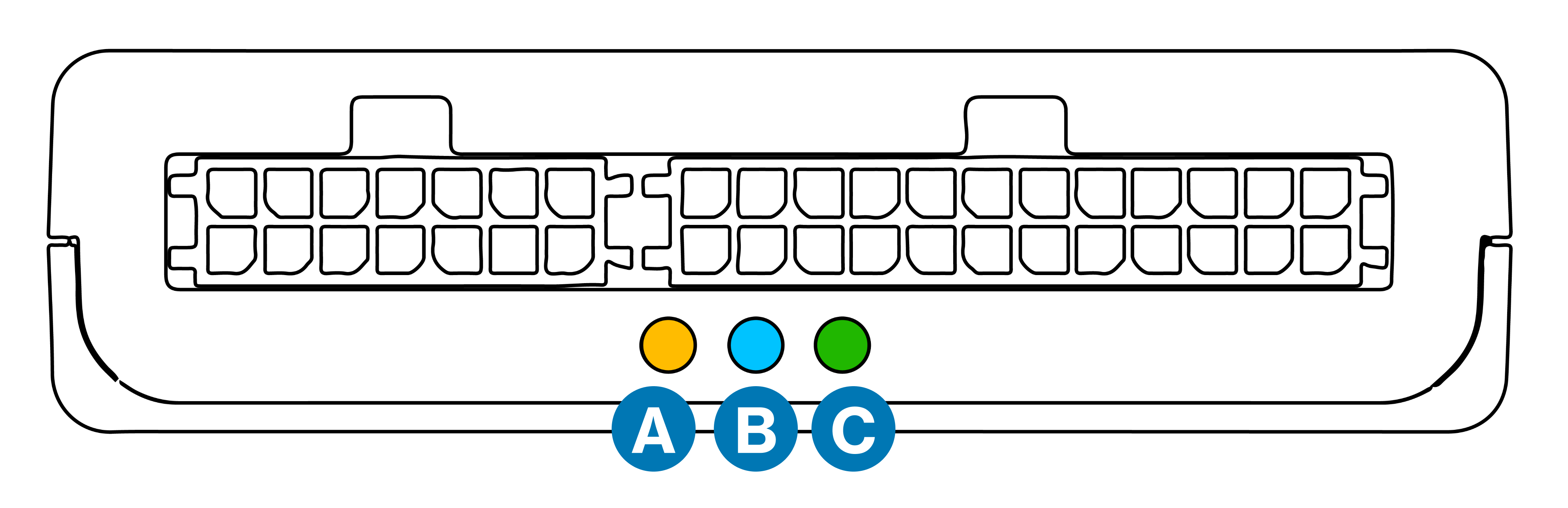

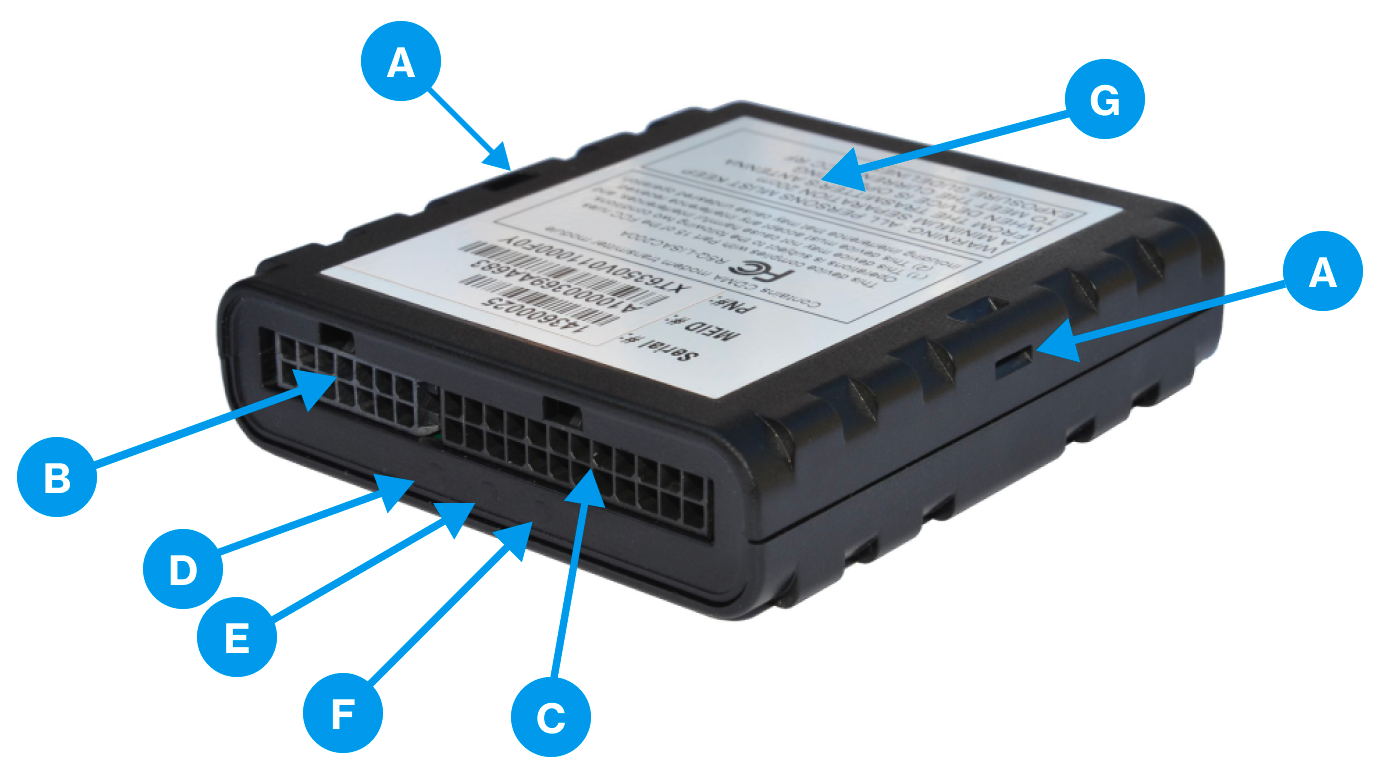

(A) DEL ambre (réseau cellulaire)
-
Éteinte : pas d’alimentation
-
Clignotante : allumage désactivé
-
Clignotante rapide : recherche de signal cellulaire/allumage activé
-
Allumée : signal cellulaire reçu/allumage activé
(B) DEL bleue (Bluetooth), pour les dispositifs compatibles Bluetooth seulement
-
Éteinte : Bluetooth non connecté
-
Clignotante : Bluetooth connecté
(C) DEL verte (GPS)
-
Éteinte : Recherche de satellites
-
Clignotante : Nombre de satellites +1
-
Le voyant DEL clignote une fois pour indiquer l’acquisition d’un signal GPS.
-
La DEL continue de clignoter pour indiquer le nombre de satellites qui sont à portée du dispositif.
-
-

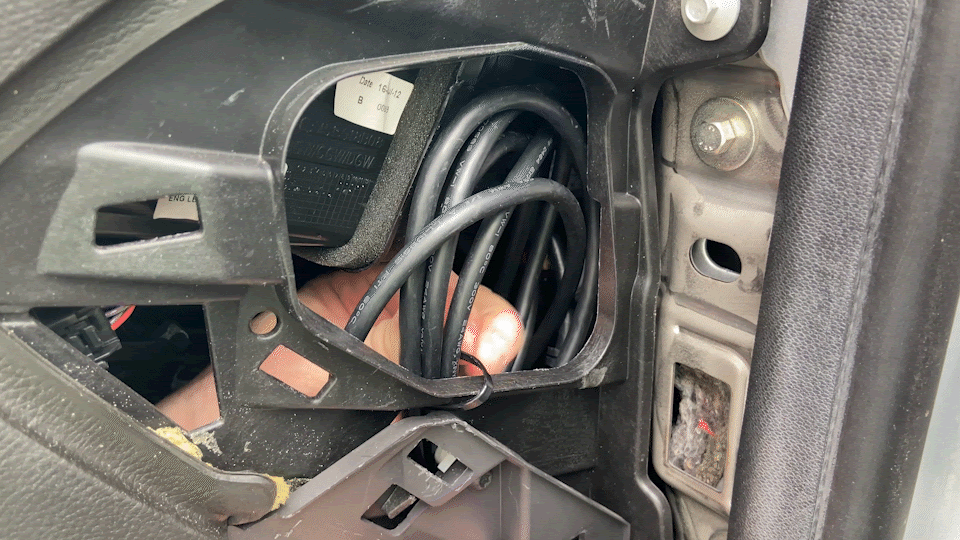

Acheminez les câbles vers l’emplacement de montage et connectez-les.
Note

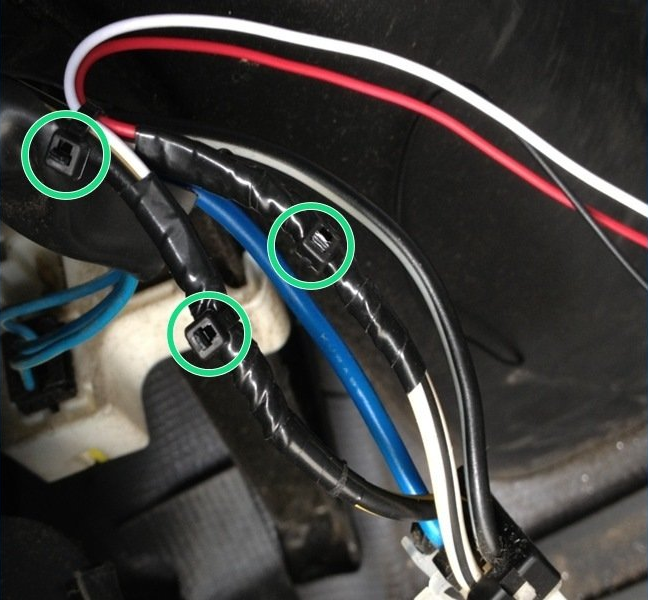

Enroulez les câbles lâches et serrez-les au moyen d’attaches autobloquantes afin qu’ils ne nuisent pas au conducteur ou au fonctionnement normal du véhicule.
-
Vérifiez que tout est bien fixé, puis coupez les attaches autobloquantes si elles sont trop longues.
Attention
Soyez prudents en coupant les attaches autobloquantes. Si vous coupez ou entaillez accidentellement les fils du véhicule, sa performance pourrait en être affectée.
-
Assurez-vous que l’installation ne gêne pas le conducteur ou le fonctionnement normal du véhicule. Si vous avez retiré le panneau de tableau de bord, ne le remettez pas en place tant que la connexion réseau n’est pas établie
-

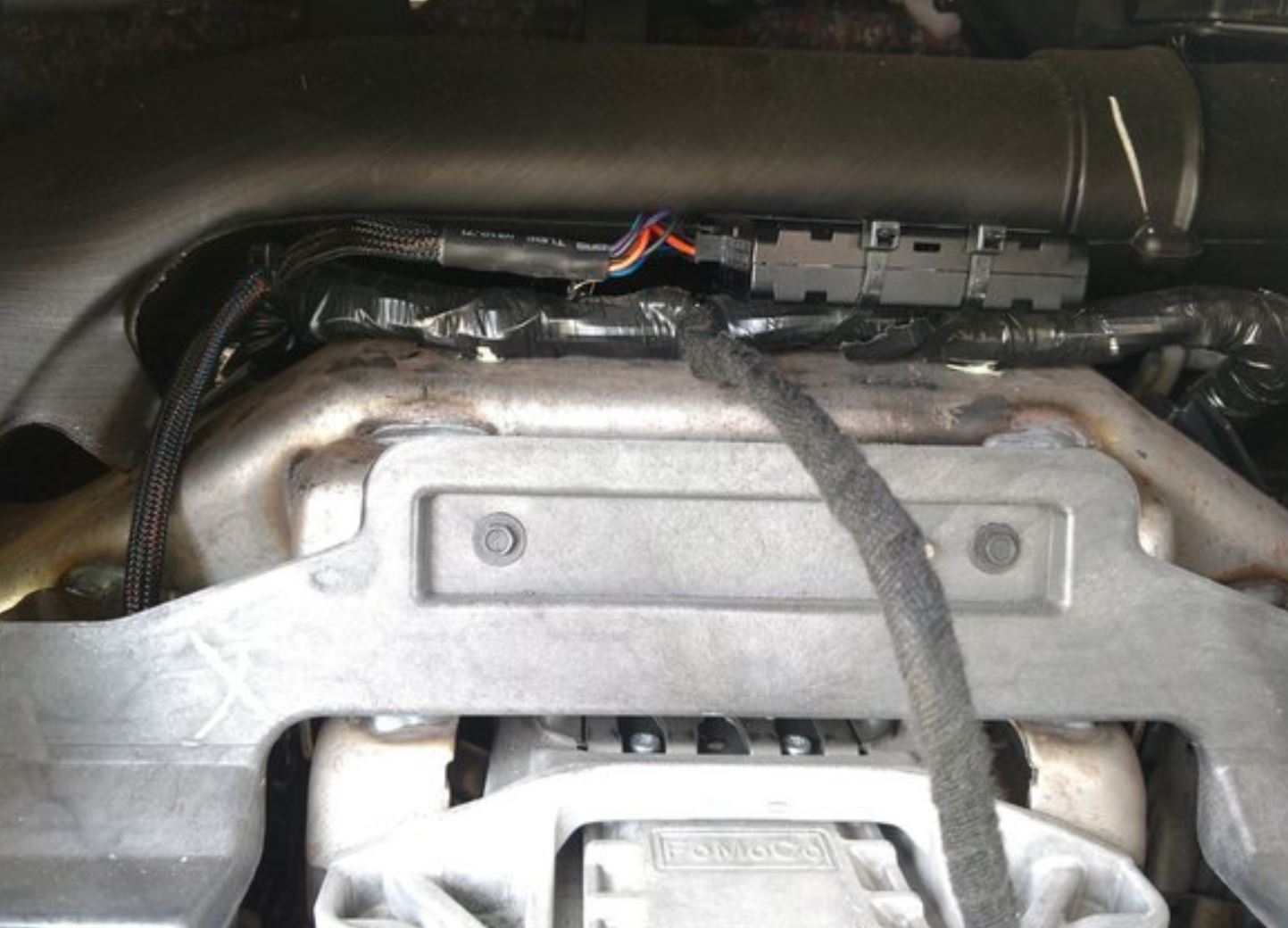

Fixez solidement le dispositif à un support de montage stable ou à un faisceau de fils à l’aide d’attaches autobloquantes, de ruban VHB ou de Velcro. Ne recouvrez pas le numéro de série/NSE de l’étiquette avec du ruban adhésif à double face, car l’étiquette se décollera et sera illisible lorsque le ruban adhésif sera retiré.
Note
Le dispositif doit être fixé solidement pour éviter qu’il ne bouge et ne génère des rapports erronés sur les événements de conduite brusque.
Utilisez Spotlight ou le portail Reveal pour relier et vérifier les installations réussies.
Apprenez à Vérifier une installation dans Reveal.
