Guide d'installation : Boîtier de géolocalisation d'équipement doté d'une batterie (pour Fleet)
Niveau de compétence : intermédiaire
La personne qui installe doit être en mesure de retirer le tableau de bord et les caches, et de réaliser le montage dans de bonnes conditions en respectant les règles de sécurité
Cet article fournit des instructions aux clients et aux techniciens professionnels pour mener à bien l'installation des boîtiers de géolocalisation d'équipements dotés d'une batterie (EAT-B). Il explique également comment relier un boîtier de géolocalisation et vérifier qu'il fournit des informations exactes.
Note
Pour ce faire, le numéro de série du boîtier EAT est requis lors de l'installation.
Découvrez dans cet article les points suivants :
-
-
Contenu de la boîte
-
-
Conseils d'orientation de montage du boîtier de géolocalisation d'équipement (EAT)
-
Le boîtier EAT-B est conçu par Verizon Connect et remplace le modèle CalAmp TTU-730. Ce boîtier a les caractéristiques suivantes :
-
Design plus compact
-
Durée de vie de la batterie plus longue
-
Conception optimisée de l'antenne interne pour une meilleure réception du signal
-
Bouton d'alimentation (éliminant le processus de retrait de l'aimant nécessaire pour le TTU-730)
-

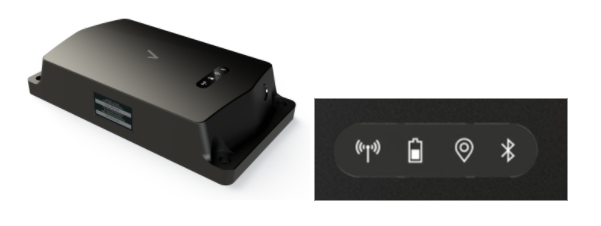

Indicateurs d'état (DEL)
-
Protection IP67 contre la pénétration de l'eau et de la poussière

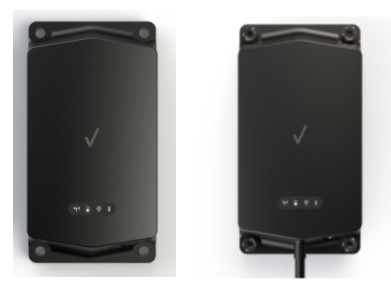

Il faut savoir que les boîtiers EAT et EAT-B se ressemblent. Ce guide d'installation concerne le boîtier EAT-B qui est alimenté uniquement par une batterie et ne dispose pas d'un faisceau d'alimentation E/S intégré.
-
4 x vis autotaraudeuses pour le métal : standard et à tête hexagonale de 8 mm (5/16"), taille n° 12, 25 mm (1") de long
-
4 x boulons : à tête hexagonale et à bride crantée de 8 mm (5/16"), filetage 10-32, 32 mm (1 ¼") de long, 5 mm (0,19") de largeur
-
4 x écrous à encoches à tête de 9,5 mm (3/8")
-
4 x rondelles plates
Avertissement
Demandez toujours l'autorisation avant de percer et assurez-vous que vous n'endommagerez pas les équipements adjacents ou les structures ROPS certifiées par l'OSHA. Reportez-vous à l'article d'aide sur l'identification des structures ROPS pour en savoir plus sur les structures ROPS.
Selon l'endroit où le boîtier doit être installé, vous pouvez utiliser les vis fournies ou les boulons avec les écrous à encoches et les rondelles afin de fixer le boîtier. Si vous utilisez des vis ou des boulons, vous pouvez pré-percer des trous pour plus de facilité. En fonction de l'application, des attaches rapides ou du ruban adhésif VHB peuvent également être utilisés pour la fixation.
-
Si vous n'êtes pas en mesure de déterminer quelles pièces constituent la structure ROPS définie par le fabricant, des efforts raisonnables doivent toujours être faits pour installer les boîtiers à des endroits où ils peuvent être fixés à l'aide d'attaches rapides et de ruban adhésif VHB.
-
Utilisez au moins deux bandes de ruban VHB de 25 mm (1") de large, placées sur toute la longueur des bords du côté le plus long du boîtier de géolocalisation de l'équipement.
-
Une perceuse sans fil puissante
-
Une clé à douille de 8 mm (5/16")
-
Une clé de 9,5 mm (3/8")
-
Il est également possible d'utiliser des attaches rapides et du ruban adhésif VHB toutes saisons pour monter le boîtier EAT.
-
Deux bandes de ruban adhésif VHB de 100 x 25 mm (4 x 1").
-
Il est essentiel de bien nettoyer et sécher la surface de montage avant d'appliquer le ruban VHB.
-
Lorsque l'on appuie sur le bouton d'état, le boîtier sort de l'état de veille ou effectue des tests d'état de la batterie, du réseau cellulaire et des signaux GPS.
Note
Lorsque vous appuyez sur le bouton d'état, cette opération ne permet pas d'éteindre le boîtier.
-
Tenez le dispositif à l'emplacement où il sera fixé.
-
Appuyez fermement sur le bouton d'état pendant 1 à 3 secondes pour activer le boîtier.
Note
Évitez d'appuyer sur le bouton d'état pendant plus de 3 secondes, car cette opération peut mettre le boîtier en mode de couplage Bluetooth, qui n'est pas pris en charge à l'heure actuelle.
Si vous mettez le boîtier en mode de couplage Bluetooth, attendez environ 30 secondes jusqu'à ce que le voyant Bluetooth cesse de clignoter, puis appuyez sur le bouton d'état pendant 1 à 3 secondes pour redémarrer les vérifications d'état.
Attention
Lorsque vous relâchez le bouton d'état, les DEL peuvent s'allumer au bout de 30 secondes et elles restent allumées pendant 5 secondes.
|
Icône |
Nom |
État |
|---|---|---|
|
|
Batterie |
|
|
|
Réseau |
|
|
|
GPS |
|
|
|
Bluetooth |
Pour l'instant, le boîtier ne prend pas en charge les fonctionnalités Bluetooth accessibles aux clients. |
Note
Vérifiez toujours avant de percer pour vous assurer que vous n'endommagerez pas les équipements adjacents ou les structures ROPS.
-
Tenez le boîtier à l'endroit où vous envisagez de le monter. Appuyez sur le bouton d'état du boîtier pour l'activer. Appuyez une seconde fois sur le bouton d'état pour lancer les vérifications de l'état du boîtier.
-
Un voyant DEL de réseau cellulaire fixe indique que la connexion au réseau est réussie.
-
Un clignotement lent du voyant GPS indique que le boîtier recherche un signal GPS, mais n'indique pas que le signal GPS est verrouillé.
-
-
Une fois que vous êtes satisfait de l'emplacement de montage, fixez le boîtier à l'équipement à l'aide des vis ou des boulons fournis. VEILLEZ À NE PAS serrer excessivement les vis, sous peine de casser les brides des trous de montage.
-
Le pré-perçage des trous de fixation peut faciliter la tâche.
-
Consultez les conseils d'orientation et de montage du boîtier EAT pour voir des exemples d'emplacements d'installation sur les semi-remorques, les remorques à plateau et les remorques surbaissées, ainsi que les conseils d'orientation de montage préférés de Verizon Connect.
Attention
La façon dont vous montez ou orientez le boîtier peut avoir une incidence sur ses performances.
Le montage d'un boîtier sous les planchers, à l'intérieur de remorques et de conteneurs métalliques fermés peut restreindre l'acquisition de signaux et la transmission de données. Il n'est pas conseillé de monter le boîtier face au sol, sous un équipement, car cela peut nuire à la précision des rapports.
Même si le boîtier EAT est classé IP67, il est conseillé de le tenir à l'écart des projections d'eau à haute pression. Vous devez également éviter les sources de chaleur élevée (82 °C/+180 °F), les pièces mobiles et les zones qui l'exposent à des débris.

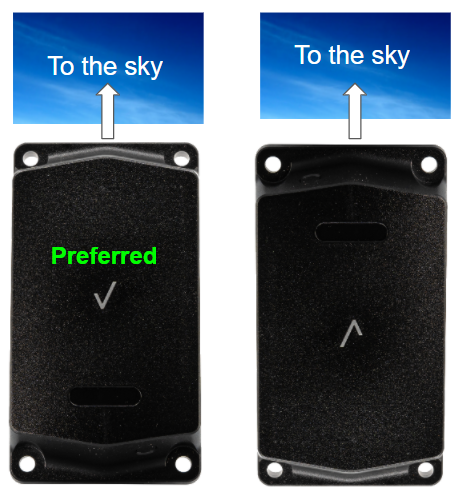

Lorsque le boîtier est monté en position verticale sur une surface verticale, il est préférable d'orienter la coche Verizon vers le haut. Le bouton d'état est ainsi placé en bas, où il est moins exposé aux intempéries.

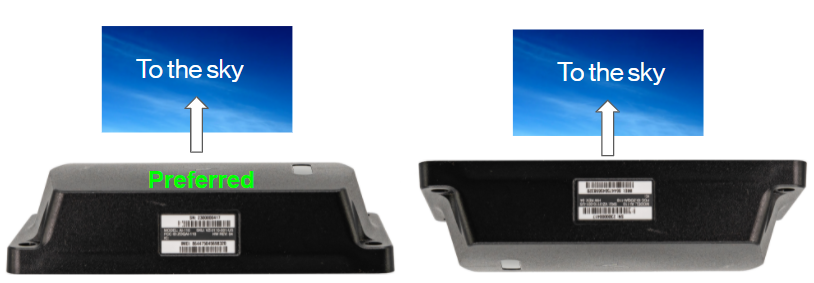

Lorsque le boîtier est monté en position horizontale sur une surface verticale, il est préférable d'orienter l'étiquette du boîtier (qui n'est pas représentée sur l'image) vers le bas. Cela permet d'éviter que l'étiquette ne soit usée par les intempéries.
Lors du montage du boîtier sur une surface horizontale, la coche Verizon, située à l'avant du boîtier, doit être orientée vers le haut. Il n'est pas préférable de monter le boîtier vers le bas, car cela peut nuire à la précision de l'envoi des rapports.
Les clients qui effectuent la liaison et la vérification par le biais de leur portail Fleet suivront la procédure décrite dans l'article Installation ou remplacement du matériel. Ces informations sont également disponibles dans le menu d'aide du portail Fleet.
Les partenaires d'installation professionnels Verizon Connect suivront la procédure de liaison et de vérification décrite dans l'article Enterprise Installer Portal. Cette méthode est également disponible pour les clients. Veuillez contacter votre partenaire d'intégration pour obtenir un compte et des droits d'accès.

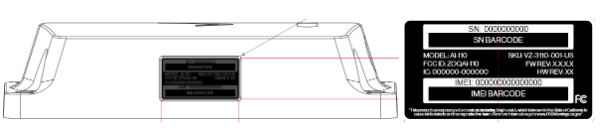

Les clients et les techniciens peuvent également vérifier l'installation en appelant le service de support à l'installation de Fleet de Verizon Connect au (877) 943-7306. Vous aurez besoin du numéro de série figurant sur l'étiquette du boîtier.
