Guide d'installation : Boîtier de géolocalisation d'équipement doté d'une batterie (pour Reveal)

Il se peut que le contenu de cette page soit obsolète. Pour accéder au contenu le plus récent, rendez vous sur la page https://device-help.verizonconnect.com.

Niveau de compétence : intermédiaire

La personne qui installe doit être en mesure de retirer le tableau de bord et les caches, et de réaliser le montage dans de bonnes conditions en respectant les règles de sécurité



Ce guide d'installation est destiné aux clients Verizon Connect. Si vous êtes un partenaire d'installation Verizon Connect et non un client, consultez plutôt le guide destiné aux techniciens : Boîtier de géolocalisation d'équipement doté d'une batterie (pour Reveal).

Découvrez dans cet article les points suivants :

Informations sur le boîtier

Le boîtier de géolocalisation d'équipement doté d'une batterie (EAT-B) est conçu par Verizon Connect pour la géolocalisation des équipements non alimentés, tels que les générateurs, les conteneurs, les pompes et bien d'autres encore.

  • Compact et discret
  • Facile à dissimuler
  • Longue durée de vie de la batterie
  • Batterie remplaçable
  • Conception optimisée de l'antenne interne pour un signal fort
  • Protection IP67 contre la pénétration de l'eau et de la poussière

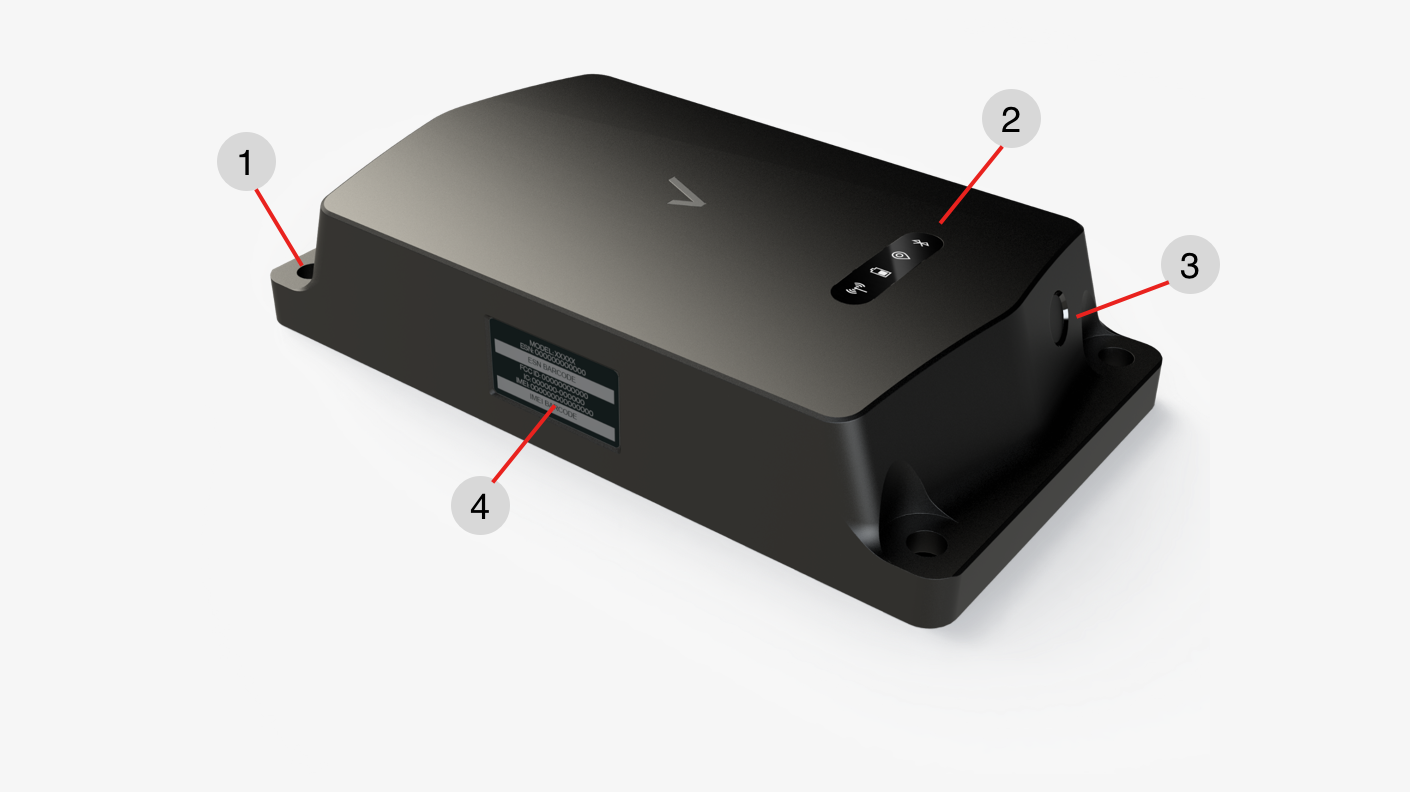

EAT-B with numbered features.png

  • Trous de fixation (un dans chaque coin) (1)
  • DEL d'état pour la batterie, le réseau et le GPS (2)
  • Bouton d'état qui sort le boîtier de veille, lance le test d'état et déclenche l'envoi d'un rapport (3)
  • Étiquette sur le boîtier avec son numéro de série (SN) et son numéro IMEI (International Mobile Equipment Identity) (4)

Préparation à l'installation

Contenu de la boîte

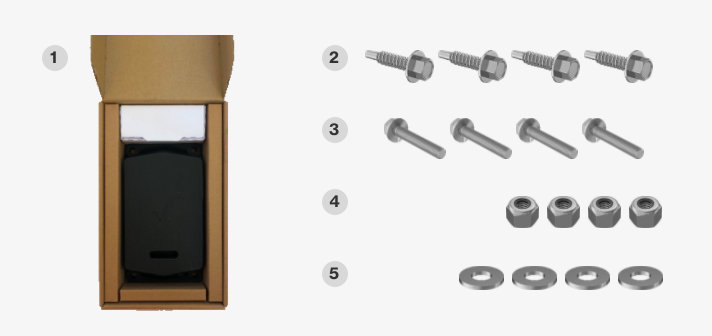

Group 2.jpg

  1. Boîtier EAT-B
  2. 4 x vis autoperceuses pour le métal : standard et à tête hexagonale de 8 mm (5/16"), taille n° 12, 25 mm (1") de long
  3. 4 x boulons : à tête hexagonale et à bride crantée de 8 mm (5/16"), filetage 10-32, 32 mm (1 ¼") de long, 5 mm (0,19") de largeur
  4. 4 x écrous à encoches à tête de 9,5 mm (3/8")
  5. 4 x rondelles plates

Demandez toujours l'autorisation avant de percer et assurez-vous que vous n'endommagerez pas les équipements adjacents ou les structures ROPS certifiées par l'OSHA. Reportez-vous à l'article d'aide sur l'identification des structures ROPS pour en savoir plus sur l'identification des structures ROPS.

Selon l'endroit où le boîtier doit être installé, vous pouvez utiliser les vis fournies ou les boulons avec les écrous à encoches et les rondelles afin de fixer le boîtier. Si vous utilisez des vis ou des boulons, vous pouvez pré-percer des trous pour plus de facilité. En fonction de l'application, des attaches rapides ou du ruban adhésif VHB peuvent également être utilisés pour la fixation.

  • Si vous n'êtes pas en mesure de déterminer quelles pièces constituent la structure ROPS définie par le fabricant, des efforts raisonnables doivent toujours être faits pour installer les boîtiers à des endroits où ils peuvent être fixés à l'aide d'attaches rapides et de ruban adhésif VHB.
    • Utilisez au moins deux bandes de ruban VHB de 25 mm (1") de large, placées sur toute la longueur des bords du côté le plus long du boîtier de géolocalisation de l'équipement.

Actions requises

  • L'application Reveal Spotlight pour confirmer que votre boîtier peut être géolocalisé sur votre carte en direct de Reveal.

    Vous pouvez télécharger l'application Spotlight depuis l'App Store (pour les appareils iOS) ou le Google Play (pour les appareils Android).

    btn-app-store__1_.svg btn-google-play.svg

  • Utilisez vos identifiants Verizon Connect pour vous connecter à l'application. Si vous n'avez pas d'identifiants, contactez votre administrateur.

  • Perceuse sans fil avec mèches et douilles métriques et standard (pour les écrous de blocage)
  • Lunettes de sécurité ou autres protections oculaires
  • Marqueur pour repérer l'endroit où vous devez percer les trous

Installation du boîtier EAT-B

Étape 1 : notez le numéro de série (SN) situé sur le boîtier.

Vous aurez besoin de ce numéro plus tard, lorsque vous devrez confirmer que le boîtier s'est connecté à Reveal. Ce numéro figure sur l'étiquette apposée sur le côté du boîtier.

Étape 2 : repérez l'endroit approprié pour fixer le boîtier.

Le boîtier doit être fixé dans un endroit offrant une vue dégagée vers le ciel et où il n'affecte pas le bon fonctionnement de l'équipement, ou à un endroit où il est exposé à des débris de la route ou à des jets d'eau à haute pression qui peuvent l'endommager.

Veillez à ne pas installer le boîtier sous le plancher d'une remorque ou d'un conteneur métallique fermé, car cela pourrait restreindre la connectivité et les données.

Veillez à ne pas fixer le boîtier en l'orientant vers le bas, sous l'équipement, car les réflexions au sol peuvent nuire à la réception des signaux et à la précision des rapports.

Parmi les éventuels endroits figurent :

  • le dessus de la flèche de la remorque ;
  • le rail d'attelage ;
  • les rails latéraux ;
  • la cloison avant.

Avant de procéder à la fixation du boîtier, veillez à l'activer et à le tester.

Étape 3 : activez le boîtier, puis testez-le.

  1. Tenez le boîtier à l'emplacement où il sera fixé.
  2. Appuyez fermement sur le bouton d'état pendant 1 à 3 secondes pour activer le boîtier.*
    • Évitez d'appuyer trop longtemps sur le bouton d'état, car cela peut mettre le boîtier en mode de couplage Bluetooth. Les fonctionnalités Bluetooth ne sont pas actuellement prises en charge par le boîtier. Si vous mettez le boîtier en mode de couplage Bluetooth, attendez environ 30 secondes jusqu'à ce que le voyant Bluetooth cesse de clignoter, puis appuyez sur le bouton d'état pendant 1 à 3 secondes pour redémarrer la vérification du réseau.
  3. Appuyez de nouveau sur le bouton d'état pour lancer la vérification de l'état.
  4. Vérifiez les DEL d'état. (Voir le tableau ci-dessous.)

* Remarque pour les modèles antérieurs

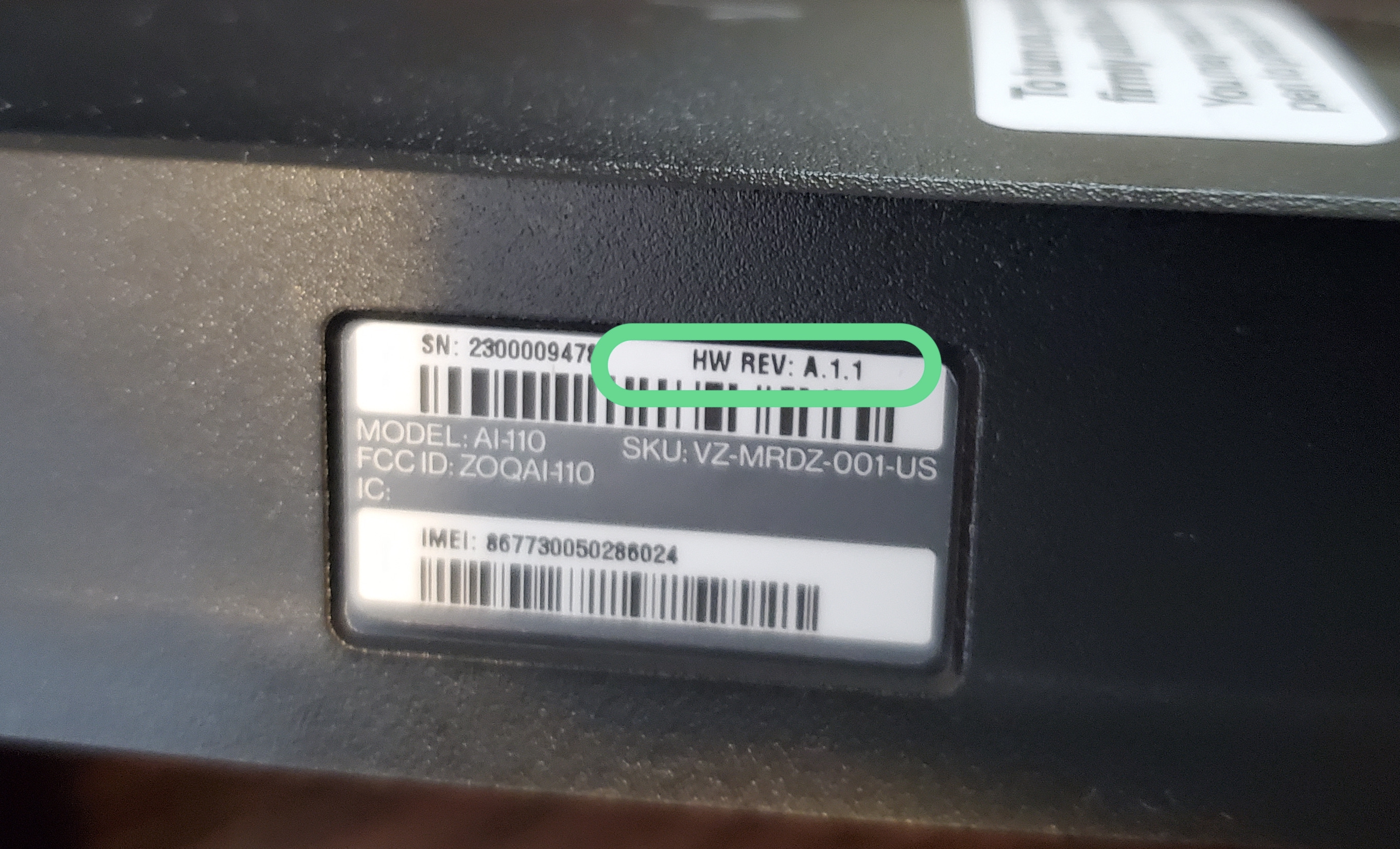

Si l'étiquette de votre boîtier de géolocalisation indique « A.11 » ou antérieur pour HW Rev, vous devez appliquer une force supplémentaire pour appuyer sur le bouton d'état.

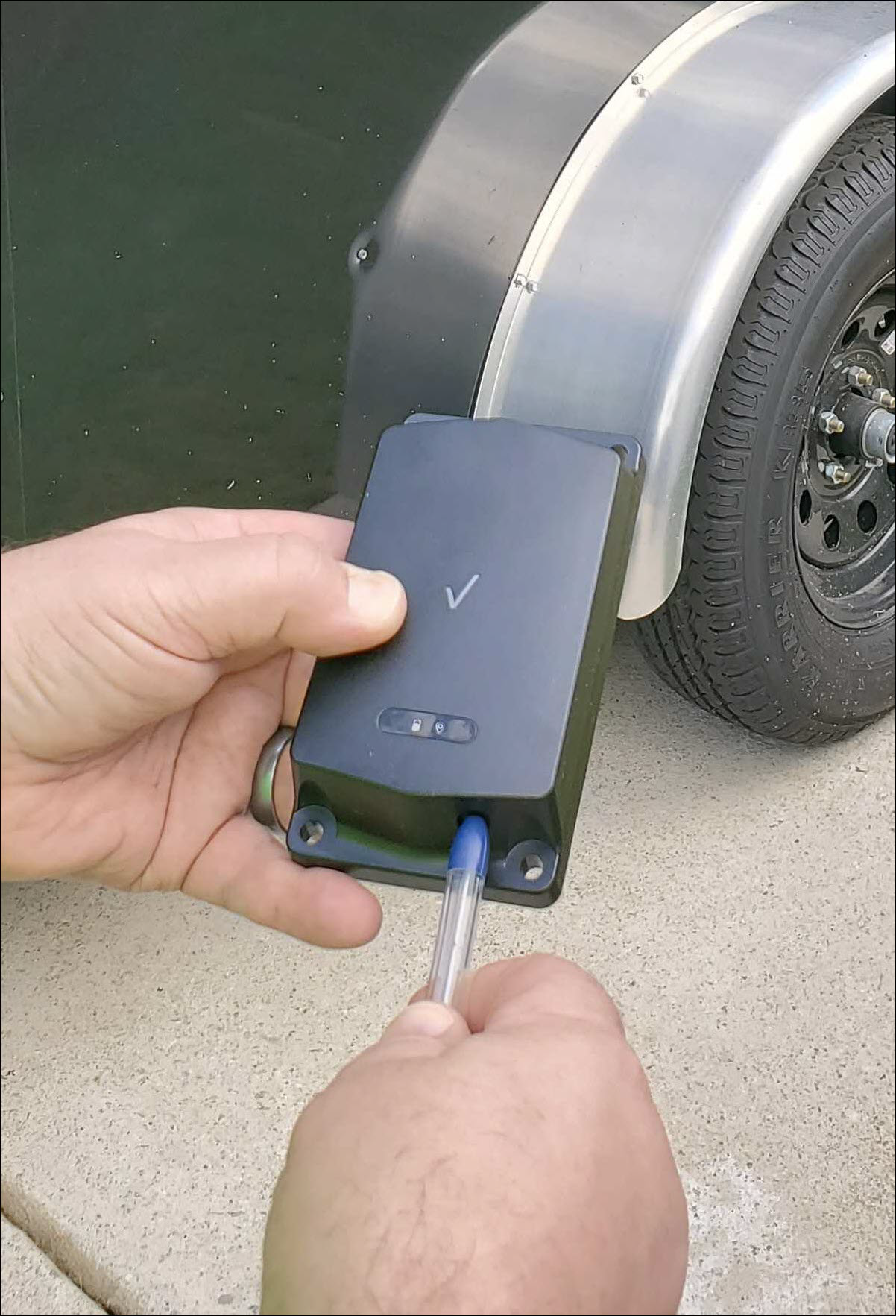

Au lieu d'utiliser uniquement votre doigt, utilisez un stylo à pointe inclinée pour appuyer sur le bord inférieur du bouton pendant 1 à 3 secondes pour activer le boîtier.


DEL d'état

Icône Nom État
Battery EAT.png Batterie
  • 1 clignotement = pleine à 10 - 25 %
  • 2 clignotements = pleine à 25 - 50 %
  • 3 clignotements = pleine à 50 - 75 %
  • 4 clignotements = pleine à 75 - 100 %
Network EAT.png Réseau
  • Clignotement lent : le boîtier recherche un réseau.
  • Voyant fixe : connexion réseau établie.
GPS EAT.png GPS
  • Clignotement lent : le boîtier recherche le GPS. Cette DEL n'indique pas l'état d'échec ou de réussite. Consultez la carte en direct dans l'application Spotlight ou dans Reveal pour confirmer l'envoi des rapports de localisation.
BlueTooth EAT.png Bluetooth Pour l'instant, le boîtier ne prend pas en charge les fonctionnalités Bluetooth accessibles aux clients. Si vous enfoncez le bouton d'état pendant plus de 3 secondes, le boîtier contourne le test de réseau et passe en mode de couplage Bluetooth. Si le mode de couplage Bluetooth est activé : 1. Attendez que le voyant Bluetooth s'éteigne et 2. Appuyez sur le bouton d'état pendant une courte durée (1 à 3 secondes) pour redémarrer la vérification du réseau.

Le boîtier effectue un test d'état de la batterie et du réseau.
Lorsque vous relâchez le bouton d'état, les DEL peuvent s'allumer au bout de 30 secondes et elles restent allumées pendant 5 secondes. Pour vérifier de nouveau l'état, appuyez une fois de plus sur le bouton d'état. Lorsque vous appuyez sur ce bouton, cette opération ne permet pas d'éteindre le boîtier.

Étape 4 : vérifiez que le boîtier communique avec Verizon Connect.

L'équipement doit figurer dans Reveal et Spotlight avec le numéro de série comme nom de l'équipement. Vous pouvez rechercher l'équipement pour confirmer qu'il est bien connecté à Verizon Connect.

Pour vérifier le boîtier dans Spotlight, procédez comme suit :

  1. Dans Spotlight, accédez à l'écran Carte.
  2. Dans le champ de recherche, saisissez le numéro de série du boîtier, puis appuyez sur Rechercher.

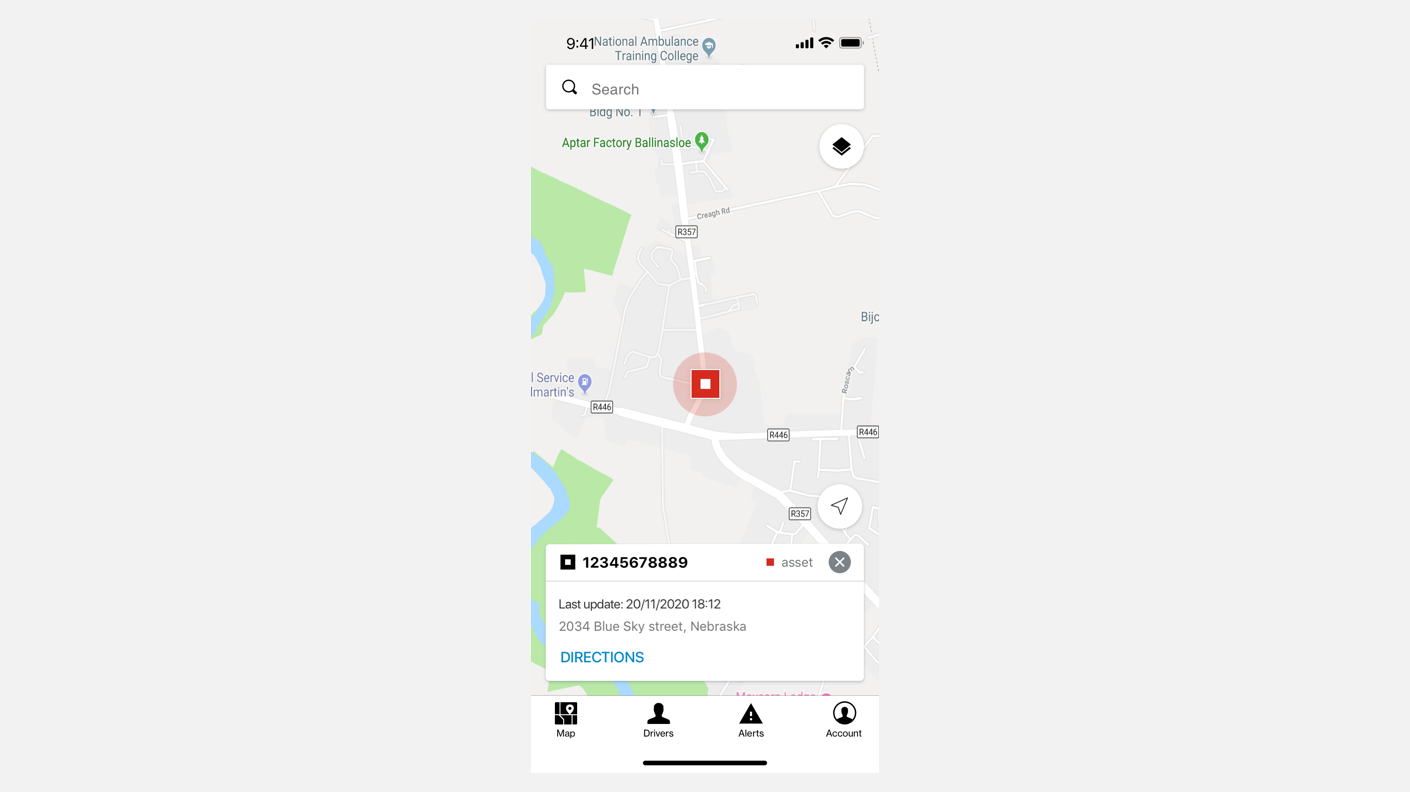

Asset in Spotlight.png

  1. Si l'équipement est connecté, il apparaît sur la carte.
    Les équipements sont représentés sous la forme d'icônes carrées.

Vous pouvez également rechercher l'équipement dans Reveal.

  • Dans Reveal, accédez à Admin > Liste des équipements.
  • Dans le champ de recherche, saisissez le numéro de série du boîtier, puis appuyez sur Entrée.
    Si l'équipement est connecté, il est répertorié dans la liste.

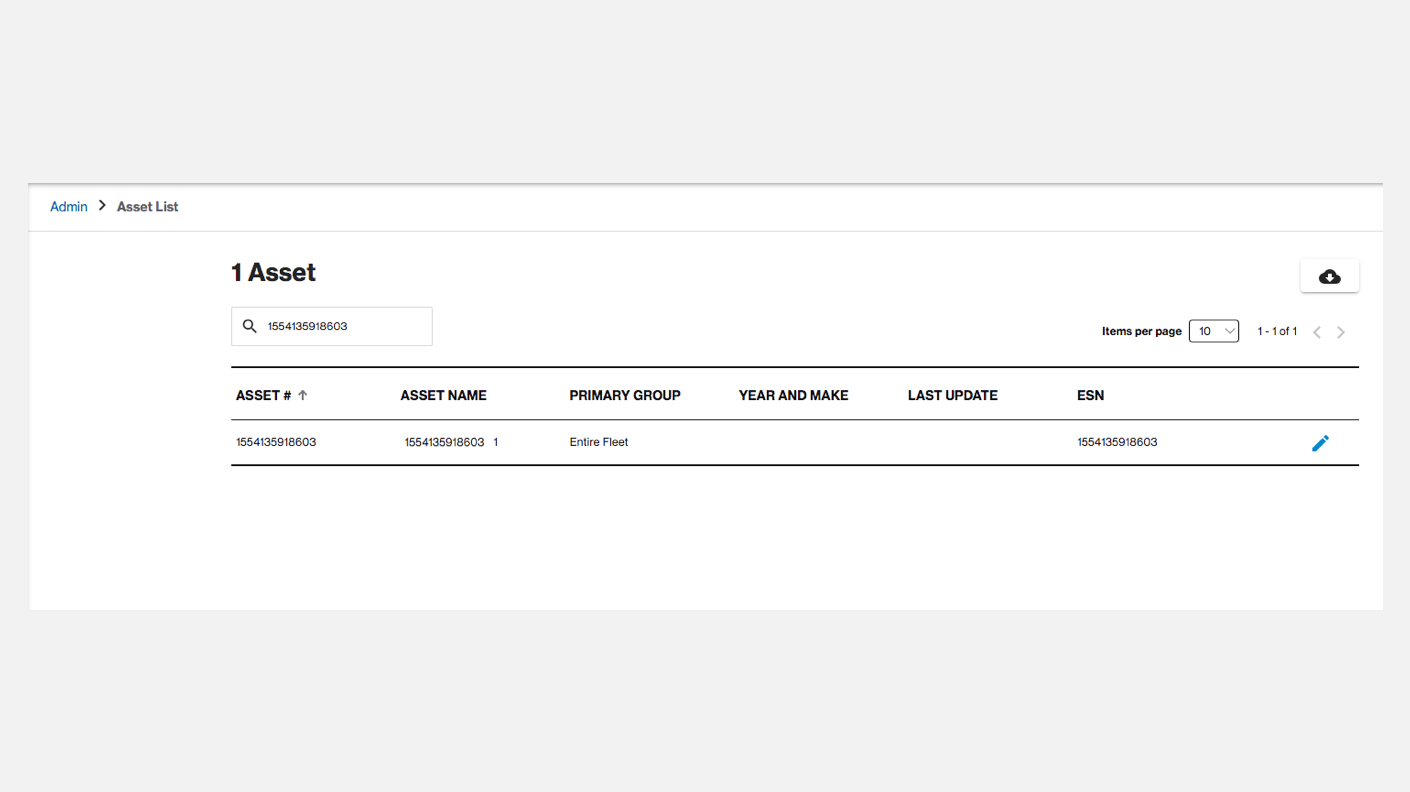

Asset List.png

Étape 5 : procédez à la fixation du boîtier.

Une fois que vous avez activé et testé le boîtier, vous pouvez le fixer sur l'équipement.

Conseils de montage

  • Moins il y a de métal entre le boîtier et le ciel, plus les signaux du réseau et du GPS sont forts. Veillez à ce que le boîtier ne soit pas entouré de métal. Et surtout, n'installez jamais le boîtier à l'intérieur d'une boîte métallique.
  • Gardez-le à l'écart des pièces mobiles ou des zones qui risquent de l'exposer aux débris de la route ou aux jets d'eau à haute pression.
  • La façon dont vous montez ou orientez le boîtier peut avoir une incidence sur ses performances. Voici quelques options de montage préférées :

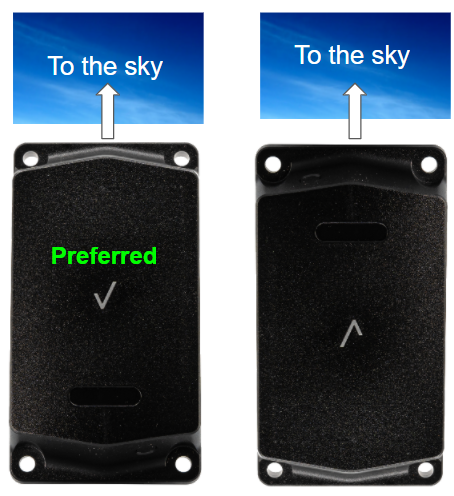

Montage du boîtier en position verticale sur une surface verticale


Lorsque le boîtier est monté en position verticale sur une surface verticale, il est préférable d'orienter la coche Verizon vers le haut. Le bouton d'état est ainsi placé en bas, où il est moins exposé aux intempéries.

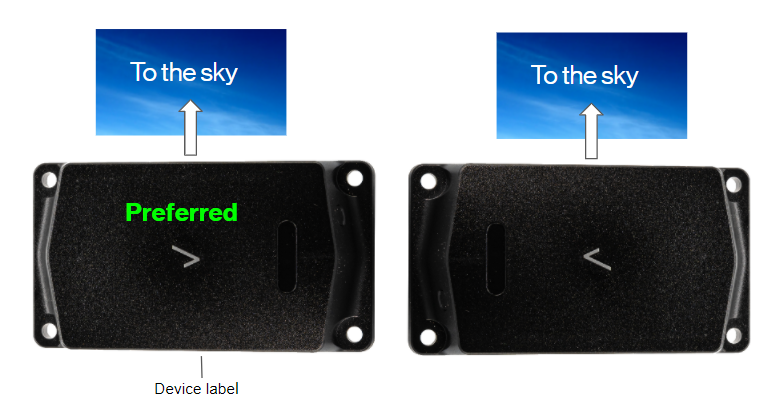

Montage du boîtier en position horizontale sur une surface verticale


Lorsque le boîtier est monté en position horizontale sur une surface verticale, il est préférable d'orienter l'étiquette du boîtier (qui n'est pas représentée sur l'image) vers le bas. Cela permet d'éviter que l'étiquette ne soit usée par les intempéries.

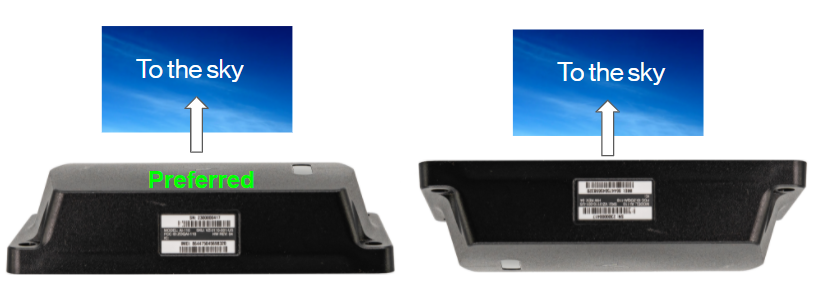

Montage du boîtier sur une surface horizontale


Lors du montage du boîtier sur une surface horizontale, la coche Verizon, située à l'avant du boîtier, doit être orientée vers le haut. Il n'est pas préférable de monter le boîtier vers le bas, car cela peut nuire à la précision de l'envoi des rapports.



Pour fixer le boîtier, procédez comme suit :

  1. Tenez le boîtier à l'emplacement où il sera fixé.
  2. Marquez les positions des quatre trous de fixation.
  3. Percez les trous selon les marquages. (Si vous utilisez des vis, il est recommandé de percer d'abord les trous.)
  4. Fixez le boîtier à l'équipement à l'aide des vis ou boulons fournis.
    N'utilisez pas de rivets ou de vis à tête fraisée. Ne serrez pas trop fort. Le plastique entourant le trou de montage pourrait se fissurer.

Étape 6 : attribuez un autre nom à l'équipement dans Reveal.

L'équipement est répertorié dans Reveal avec le numéro de série comme nom de l'équipement. Il est recommandé d'attribuer un autre nom à l'équipement afin qu'il soit plus facile à identifier sur la carte en direct et dans vos rapports.

Pour attribuer un nouveau nom à l'équipement, procédez comme suit :

  1. Dans Reveal, accédez à Admin > Liste des équipements.
  2. Dans le champ de recherche, saisissez le numéro de série du boîtier, puis appuyez sur Entrée.
  3. Sélectionnez l'icône Modifier en regard de l'équipement.
  4. Saisissez un nom unique pour l'équipement et son numéro.
  5. Sélectionnez ENREGISTRER LES MODIFICATIONS.

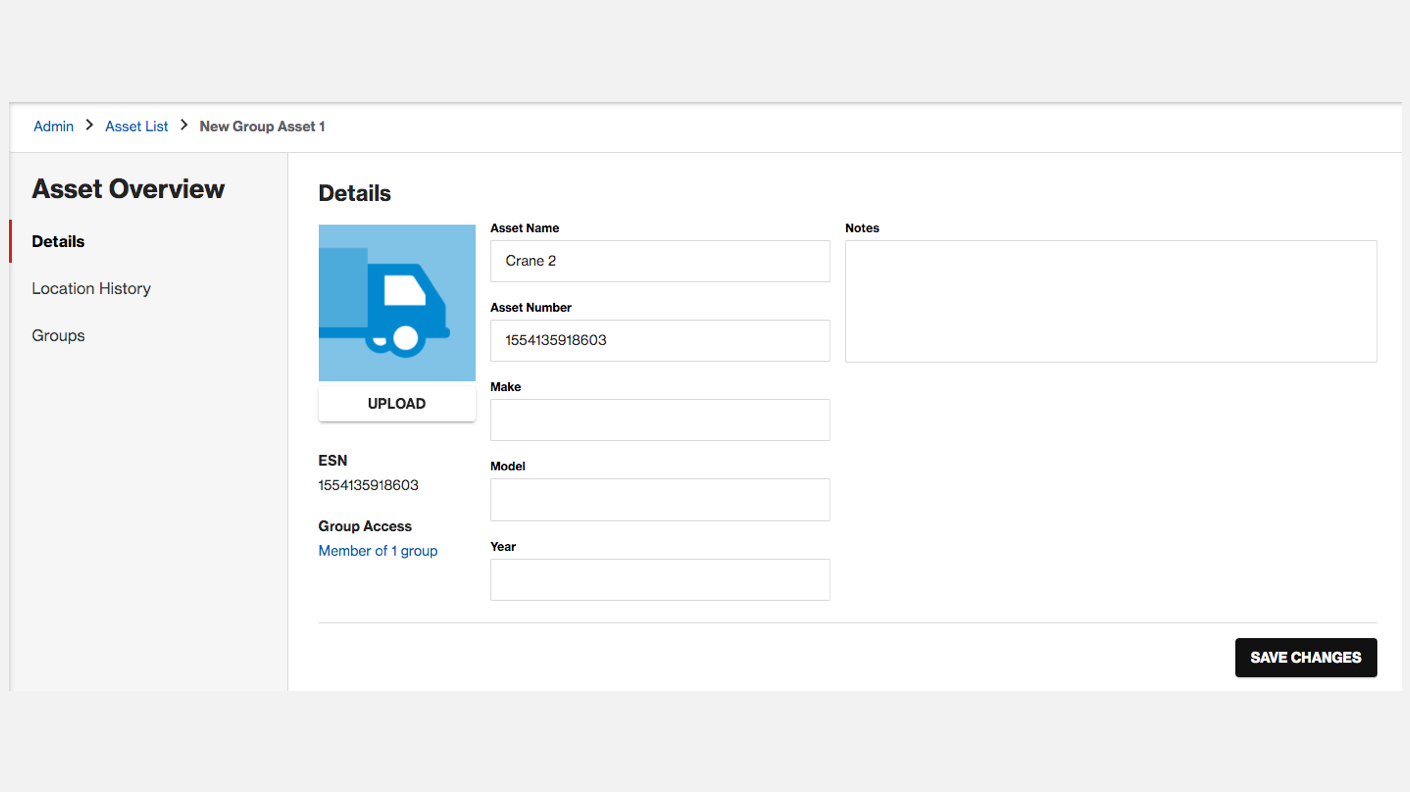

Edit the asset name.png

Exclusion de responsabilité

Verizon Connect décline toute responsabilité pour tout dommage résultant de votre utilisation de nos services ou lié à celle-ci, y compris du matériel de géolocalisation GPS et les dashcams, en procédant d'une manière non conforme à ces instructions ou en violation de la loi et/ou de notre contrat. Le matériel de géolocalisation connecté au port de diagnostic dans un véhicule doté d'un boîtier tiers qui est également branché à ce port, peut provoquer des interférences ou altérer le fonctionnement du boîtier tiers. Ces boîtiers tiers incluent, sans limitation, les élévateurs pour fauteuils roulants, les équipements de sauvetage, l'éclairage de secours et les pistolets radar. Si un tel conflit existe, contactez le service Support Clients de Verizon Connect pour que le matériel de suivi soit configuré de manière à prendre en charge le boîtier tiers. Dans le cas contraire, Verizon Connect décline toute responsabilité en cas de dommages résultant de l'utilisation des boîtiers ou liés à celle-ci. Les boîtiers installés ne peuvent être retirés et transférés sur un autre véhicule que si la compatibilité de ce dernier a été testée, conformément aux instructions du fabricant. Tout non-respect de ces instructions lors d'un transfert d'un boîtier annule toutes les garanties de Verizon Connect et dégage Verizon Connect de toute responsabilité pour les dommages qui découlent de l'utilisation des boîtiers ou qui y sont liés.
