Guida all'installazione: Localizzatore asset - Batteria (per Fleet)

Questa è una pagina stampata che potrebbe essere obsoleta. Per leggere il contenuto della guida più aggiornato, visita la pagina https://device-help.verizonconnect.com.

Livello di competenza: Intermedio

Gli installatori devono essere in grado di rimuovere i pannelli e i quadri degli strumenti, fissare e montare correttamente e in modo sicuro i dispositivi.

Questo articolo fornisce ai clienti e agli installatori qualificati le istruzioni per completare correttamente l'installazione del dispositivo Localizzatore asset - Batteria (EAT-B). Illustra inoltre come collegare il Localizzatore asset e verificare che segnali in modo accurato.

Nota

Per il collegamento e la verifica di un dispositivo EAT, le installazioni Fleet richiedono il numero di serie.

In questo articolo:

Panoramica del prodotto

Il dispositivo EAT-B è progettato da Verizon Connect e sostituisce CalAmp TTU-730. Questo dispositivo assicura:

  • Un design più compatto

  • Una maggiore durata della batteria

  • Un design dell'antenna interna ottimizzato per una migliore ricezione del segnale

  • Un pulsante di accensione (che elimina la procedura di rimozione del magnete presente su TTU-730)

  • Indicatori di stato a LED

  • Grado di protezione IP67 contro l'ingresso di acqua e polvere

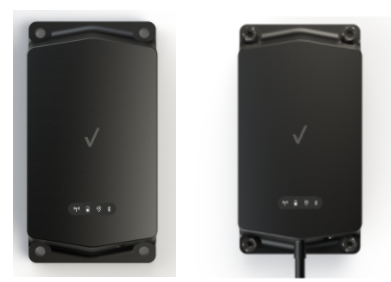

Identificazione del dispositivo EAT-B


Tenere presente che EAT e EAT-B sono tra loro simili. Questa guida all'installazione si riferisce al dispositivo EAT-B, che è alimentato solo a batteria e non dispone di un cablaggio di alimentazione I/O integrato collegato.

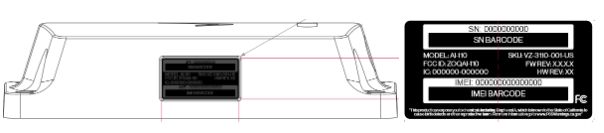

Etichetta del dispositivo


L'etichetta con il codice a barre del numero di serie e dell'IMEI si trova sul lato del dispositivo e consente la lettura anche dopo il montaggio.

Contenuto della confezione

  • 4 viti autofilettanti per metallo: testa esagonale standard da 5/16 di pollice (8 mm), misura numero 12, lunghezza 1 pollice

  • 4 bulloni: testa esagonale da 5/16 di pollice (8 mm) con flangia dentata, filettatura 10-32, lunghezza 1 ¼ pollici (32 mm), larghezza vite 0,19 pollici

  • 4 controdadi con testa da 3/8 di pollice (9,5 mm)

  • 4 rondelle piatte


Avvertimento

Chiedere sempre l'autorizzazione prima di effettuare la perforazione e assicurarsi di non danneggiare le attrezzature adiacenti o le strutture ROPS con certificazione OSHA. Per ulteriori informazioni sull'identificazione delle strutture ROPS, fare riferimento all'articolo di guida all'identificazione delle strutture ROPS.

A seconda della posizione in cui il dispositivo deve essere montato, è possibile utilizzare le viti o i bulloni in dotazione, con controdadi e rondelle, per il montaggio del dispositivo. Se si utilizzano viti o bulloni, l'operazione di montaggio risulta più semplice praticando preventivamente dei fori. A seconda dell'applicazione, per montare il dispositivo è possibile utilizzare anche fascette oppure nastro biadesivo a elevata tenuta (VHB).

  • Se non è possibile determinare quali parti compongono la struttura ROPS così definita dal produttore, fare il possibile per montare i dispositivi in punti in cui possano essere fissati mediante fascette e nastro biadesivo a elevata tenuta (VHB).

  • Utilizzare almeno due strisce di nastro biadesivo a elevata tenuta (VHB) larghe 1 pollice (25 mm) e posizionate lungo l'intera lunghezza dei bordi del lato più lungo del localizzatore asset.

Utensili richiesti

  • Un trapano a batteria di potenza adeguata

  • Chiave a bussola da 5/16 di pollice (8 mm)

  • Chiave da 3/8 di pollice (9,5 mm)

  • Per montare l'EAT, è possibile utilizzare anche fascette e/o nastro biadesivo a elevata tenuta (VHB) resistente agli agenti atmosferici.

    • Due strisce di nastro biadesivo a elevata tenuta (VHB) da 4x1 pollici.

    • Prima di applicare il nastro biadesivo a elevata tenuta (VHB), è fondamentale accertarsi che la superficie di montaggio sia accuratamente pulita e asciugata.

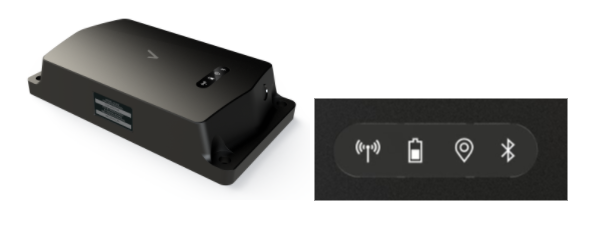

Funzioni del pulsante di stato


Quando viene premuto il pulsante di stato, il dispositivo si attiva o esegue i test di stato per verificare la durata della batteria, la rete cellulare e i segnali GPS.

Nota

La pressione del pulsante di stato non spegne il dispositivo.

Attivazione del dispositivo

  1. Sorreggere il dispositivo nella posizione di montaggio.

  2. Premere con decisione il pulsante di stato per 1-3 secondi per attivare il dispositivo.

    Nota

    Evitare di premere il pulsante di stato per più di 3 secondi, in quanto l'operazione potrebbe impostare il dispositivo in modalità di associazione Bluetooth, al momento non è supportata.

    Se si imposta il dispositivo in modalità di associazione Bluetooth, attendere circa 30 secondi finché il LED Bluetooth smette di lampeggiare, quindi premere il pulsante di stato per 1-3 secondi per riavviare i controlli di stato.

    Attenzione

    Dopo il rilascio del pulsante di stato, possono essere necessari fino a 30 secondi prima che i LED si accendano e rimangano accesi per circa 5 secondi.

Esecuzione dei controlli di stato

  • Per avviare i controlli del segnale di rete e dello stato di durata della batteria, premere il pulsante di stato mentre il dispositivo è attivo.

Identificazione dei LED

Icona

Nome

Stato

Battery EAT.png

Batteria

  • 1 lampeggio = carica 10-25%

  • 2 lampeggi = carica 25-50%

  • 3 lampeggi = carica 50-75%

  • 4 lampeggi = carica 75-100%

Network EAT.png

Rete

  • Lampeggio lento: il dispositivo sta effettuando la ricerca della rete

  • Fisso: connessione di rete acquisita

GPS EAT.png

GPS

  • Lampeggio lento: il dispositivo sta effettuando la ricerca del GPS. Il LED non indica lo stato di errore/esito positivo.

    • Controllare la Mappa nell'app Spotlight o nel portale Fleet, oppure eseguire il QA nel Portale installatore per confermare la segnalazione della posizione.

BlueTooth EAT.png

Bluetooth

Al momento, il dispositivo non supporta le funzionalità Bluetooth accessibili al cliente.

montaggio del dispositivo

Nota

Effettuare sempre un controllo prima di eseguire la perforazione per assicurarsi di non danneggiare le attrezzature adiacenti o le strutture ROPS.

  1. Tenere il dispositivo nel punto in cui si prevede di montarlo. Premere una volta il pulsante di stato per attivare il dispositivo. Premere una seconda volta il pulsante di stato per inizializzare i controlli dello stato del dispositivo.

    • Una spia LED accesa fissa per la rete cellulare indica che la connessione di rete è stata stabilita.

    • Una spia LED GPS che lampeggia lentamente indica che il dispositivo sta cercando il segnale GPS, ma non indica il corretto aggancio del segnale GPS.

  2. Una volta soddisfatti della posizione di montaggio, fissare il dispositivo all'asset utilizzando le viti o i bulloni in dotazione. NON serrare eccessivamente le viti; in caso contrario, si rischia di rompere le flange dei fori di montaggio.

    • L'operazione risulta più semplice se si praticano preventivamente i fori di montaggio.

Ulteriori suggerimenti per il montaggio dell'EAT

Fare riferimento ai suggerimenti per il montaggio e l'orientamento dell'EAT per gli esempi di altre posizioni di installazione richieste dai clienti su semirimorchi, rimorchi a pianale e rimorchi ribassati, e per le indicazioni dettagliate di Verizon Connect sull'orientamento di montaggio preferito.

Attenzione

La modalità con cui si monta o si orienta il dispositivo può influenzarne le prestazioni.

Il montaggio dei dispositivi alimentati a batteria sotto il pianale, all'interno di rimorchi e container metallici chiusi può limitare l'acquisizione del segnale e la trasmissione dei dati. Si sconsiglia di montare il dispositivo rivolto verso il basso al di sotto di un asset, poiché questa posizione potrebbe compromettere l'accuratezza dei report.

Anche se il dispositivo offre una classe di protezione IP67, si consiglia comunque di tenerlo lontano da spruzzi d'acqua ad alta pressione. È inoltre opportuno evitare sorgenti di calore elevato (82°C), parti in movimento e aree che lo esporrebbero a danni causati da detriti.

Montaggio del dispositivo in verticale su una superficie verticale


Se si monta il dispositivo verticalmente su una superficie verticale, l'orientamento preferibile è con il segno di spunta Verizon rivolto verso l'alto. In questo modo il pulsante di stato si trova in basso, dove è meno esposto agli elementi.

Montaggio del dispositivo in orizzontale su una superficie verticale


Se si monta il dispositivo in orizzontale su una superficie verticale, l'orientamento preferibile è con l'etichetta del dispositivo (non mostrata nell'immagine) rivolta verso il basso. In questo modo, si evita che l'etichetta venga usurata dagli agenti atmosferici.

Montaggio del dispositivo su una superficie orizzontale


Se si monta il dispositivo su una superficie orizzontale, assicurarsi che il segno di spunta di Verizon, ovvero il lato anteriore del dispositivo, sia rivolto verso l'alto. Non è consigliabile montare il dispositivo rivolto verso il basso, poiché questa posizione potrebbe interferire con la precisione della segnalazione.

Collegamento e verifica dell'installazione

I clienti che eseguono il collegamento e la verifica tramite il portale Fleet devono seguire la procedura descritta nell'articolo Installazione o sostituzione dell'hardware. Queste informazioni sono disponibili anche effettuando una ricerca nel menu Guida del portale Fleet.

I partner installatori qualificati di Verizon Connect devono seguire la procedura di collegamento e verifica riportata nell'articolo Portale installatore Enterprise. Questo metodo è disponibile anche per i clienti. Contattare il proprio partner di implementazione e onboarding per configurare un account e i diritti di accesso.

Clienti e tecnici possono inoltre verificare l'installazione rivolgendosi all'assistenza per l'installazione Fleet di Verizon Connect al numero (877) 943-7306. È necessario avere a disposizione il numero di serie riportato sull'etichetta del dispositivo.

Disclaimer

In conformità con i termini e condizioni del Master Technology and Subscription Services Agreement tra l'utente e Verizon Connect, quest'ultima non può essere ritenuta responsabile per qualsiasi danno o perdita legata all'installazione da parte dell'utente dell'attrezzatura, inclusi, a titolo esemplificativo, il caso in cui l'attrezzatura o i servizi non sono in grado di funzionare correttamente, a meno che tali danni non siano stati causati da negligenze o omissioni da parte di Verizon Connect. L'hardware di tracciamento collegato alla porta diagnostica nei veicoli in cui sono presenti dispositivi di terze parti può determinare una perdita di funzionalità del dispositivo di terze parti o del veicolo. Tali dispositivi di terze parti includono, a titolo esemplificativo, pedane di sollevamento per sedie a rotelle, moduli di controllo del minimo e prese di forza. In caso di conflitto, contattare il supporto di Verizon Connect per configurare l'hardware di monitoraggio in modo che supporti il dispositivo di terze parti. In caso contrario, Verizon Connect non si assume alcuna responsabilità per danni derivanti da, o correlati con, l'utilizzo dei dispositivi da parte dell'utente. I dispositivi installati possono essere rimossi e trasferiti a un altro veicolo solo in seguito alla verifica della compatibilità di quest'ultimo, come previsto dalle presenti istruzioni. I trasferimenti tra veicoli non conformi alle presenti istruzioni invalideranno tutte le garanzie di Verizon Connect e solleveranno Verizon Connect da qualsiasi responsabilità per i danni derivanti da o connessi all'utilizzo dei dispositivi.

Dichiarazione di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) il dispositivo non deve causare interferenze dannose e

(2) il dispositivo deve tollerare le interferenze ricevute, incluse le interferenze che possano causare un funzionamento indesiderato. Modifiche o cambiamenti non espressamente approvati dal responsabile della conformità potrebbero determinare l'annullamento del diritto di utilizzo dell'apparecchiatura.

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono stabiliti per fornire una ragionevole protezione contro interferenze dannose in caso di installazione in edifici residenziali. Questa apparecchiatura genera, utilizza e può irradiare energia in radio frequenza e, se non utilizzata o installata seguendo le istruzioni, può generare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione.

Nel caso l'apparecchiatura causi interferenze dannose alla ricezione radio o televisiva, che possono essere determinate accendendo e spegnendo l'apparecchiatura, si raccomanda all'utente di tentare di correggere l'interferenza applicando uno o più dei seguenti metodi:

  • Cambiare orientamento o riposizionare l'antenna ricevente.

  • Aumentare la distanza tra l'apparecchiatura e il ricevitore.

  • Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è connesso il ricevitore.

  • Contattare il rivenditore o un tecnico dell'installazione per assistenza.
