Guida all'installazione: Localizzatore asset - Batteria (per Reveal)

Questa è una pagina stampata che potrebbe essere obsoleta. Per leggere il contenuto della guida più aggiornato, visita la pagina https://device-help.verizonconnect.com.

Livello di competenza: Intermedio

Gli installatori devono essere in grado di rimuovere i pannelli e i quadri degli strumenti, fissare e montare correttamente e in modo sicuro i dispositivi.



Questa guida all'installazione è destinata ai clienti Verizon Connect. I partner di installazione Verizon Connect, non clienti, devono fare riferimento alla Guida per tecnici: Localizzatore asset - Batteria (per Reveal).

Questo articolo include:

Informazioni sul dispositivo

Il dispositivo Localizzatore asset - Batteria (EAT-B) è progettato da Verizon Connect per il monitoraggio di asset non alimentati, come generatori, container, pompe e così via.

  • Compatto e discreto
  • Facile da nascondere
  • Lunga durata della batteria
  • Batteria sostituibile
  • Design dell'antenna interna ottimizzato per assicurare la potenza del segnale
  • Grado di protezione IP67 contro l'ingresso di acqua e polvere

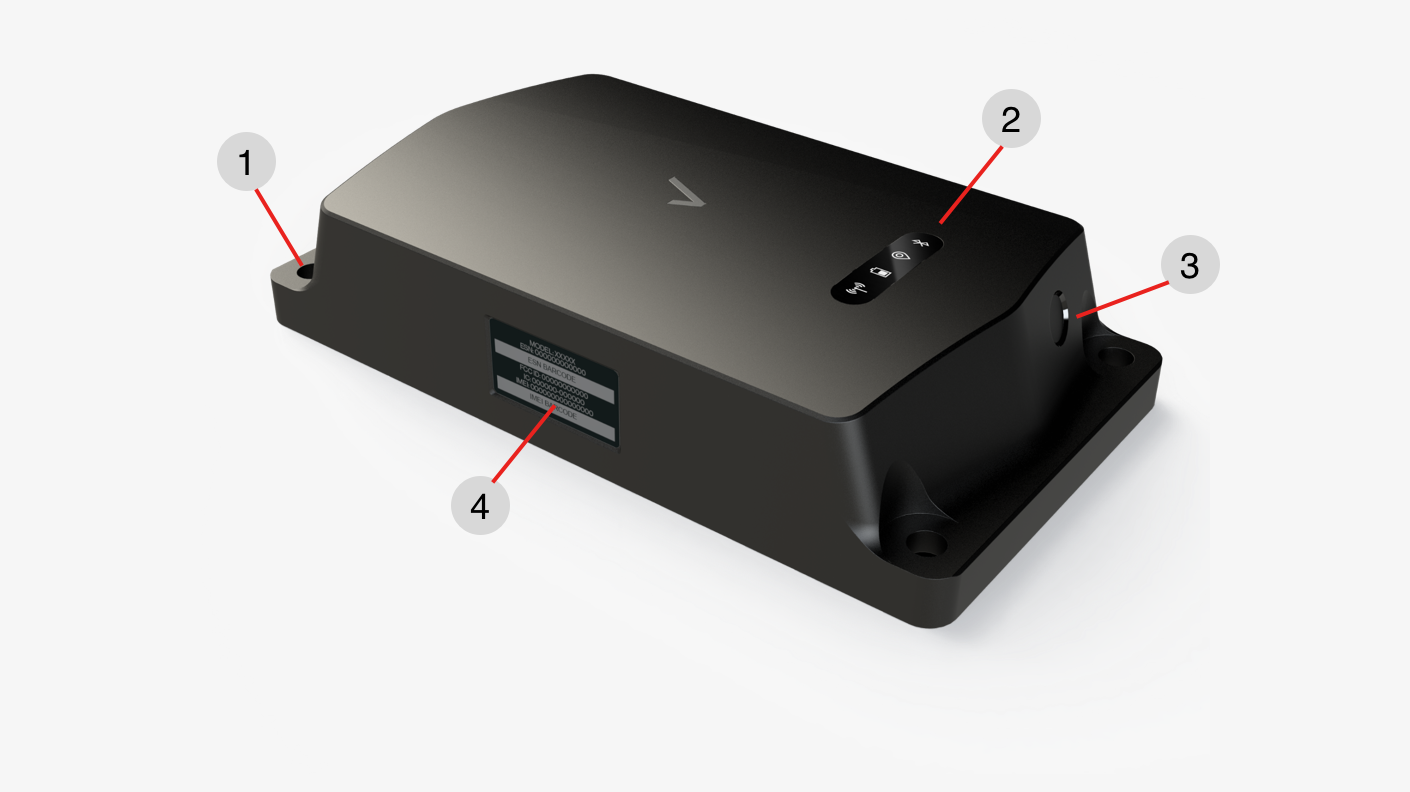

EAT-B with numbered features.png

  • Fori per il montaggio (uno su ogni angolo) (1)
  • LED di stato per batteria, rete e GPS (2)
  • Pulsante di stato per l'attivazione del dispositivo, l'esecuzione di un test di stato e l'invio di un report (3)
  • Etichetta del dispositivo, con numero di serie (SN) e codice IMEI (International Mobile Equipment Identity) (4)

Preparazione all'installazione

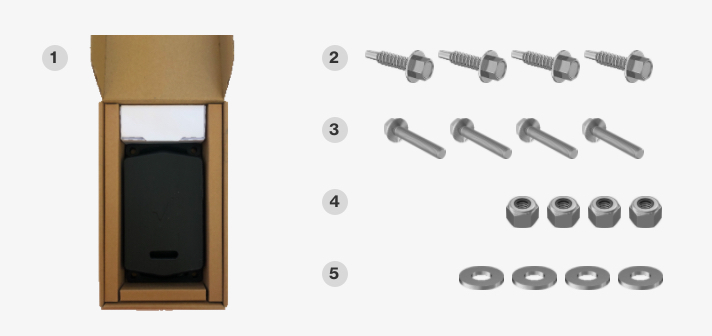

Contenuto della confezione

Group 2.jpg

  1. Dispositivo EAT-B
  2. 4 viti autofilettanti per metallo: testa esagonale standard da 5/16 di pollice (8 mm), misura numero 12, lunghezza 1 pollice
  3. 4 bulloni: testa esagonale da 5/16 di pollice (8 mm) con flangia dentata, filettatura 10-32, lunghezza 1¼ pollici (32 mm), larghezza vite 0,19 pollici
  4. 4 controdadi con testa da 3/8 di pollice (9,5 mm)
  5. 4 rondelle piatte

Chiedere sempre l'autorizzazione prima di effettuare la perforazione e assicurarsi di non danneggiare le attrezzature adiacenti o le strutture ROPS con certificazione OSHA. Per ulteriori informazioni sull'identificazione delle strutture ROPS, fare riferimento all'articolo di guida all'identificazione delle strutture ROPS.

A seconda della posizione in cui il dispositivo deve essere montato, è possibile utilizzare le viti o i bulloni in dotazione, con controdadi e rondelle, per il montaggio del dispositivo. Se si utilizzano viti o bulloni, l'operazione di montaggio risulta più semplice praticando preventivamente dei fori. A seconda dell'applicazione, per montare il dispositivo è possibile utilizzare anche fascette o nastro biadesivo a elevata tenuta (VHB).

  • Se non è possibile determinare quali parti compongono la struttura ROPS così definita dal produttore, fare il possibile per montare i dispositivi in punti in cui possano essere fissati mediante fascette e nastro biadesivo a elevata tenuta (VHB).
    • Utilizzare almeno due strisce di nastro biadesivo a elevata tenuta (VHB) larghe 1 pollice (25 mm) e posizionate lungo l'intera lunghezza dei bordi del lato più lungo del localizzatore asset.

Strumenti necessari

  • L'app Reveal Spotlight, per verificare che il dispositivo possa essere localizzato sulla Mappa di Reveal.

    È possibile scaricare Spotlight dall'App Store (per dispositivi iOS) o da Google Play (per dispositivi Android).

    btn-app-store (1).svg btn-google-play.svg

  • Utilizzare le proprie credenziali Verizon Connect per accedere all'app. Se non si dispone delle credenziali di accesso, contattare l'amministratore.

  • Trapano avvitatore a batteria con punte metriche e standard (per l'utilizzo dei controdadi).
  • Occhiali di sicurezza o altri dispositivi di protezione per gli occhi
  • Pennarello per contrassegnare i punti in cui verranno praticati i fori.

Installazione del dispositivo EAT-B

Fase 1: Prendere nota del numero di serie (SN) indicato sul dispositivo.

Questo numero è necessario in seguito, quando si verifica che il dispositivo è connesso a Reveal. È possibile trovare il numero di serie sull'etichetta apposta sul lato del dispositivo.

Fase 2: Individuare una buona posizione per il montaggio del dispositivo.

Il dispositivo deve essere montato in un punto con visuale libera verso il cielo e tale da non interferire con il funzionamento sicuro dell'asset, oppure dove non sia esposto a detriti stradali o getti di acqua ad alta pressione che possano danneggiare il dispositivo.

Evitare di montare il dispositivo sotto il pianale in un rimorchio o container metallico chiuso poiché questa posizione potrebbe limitare la connettività e la trasmissione dei dati.

Non montare il dispositivo rivolto verso il basso, al di sotto di un asset, in quanto i riflessi del terreno compromettono la ricezione del segnale e l'accuratezza della segnalazione.

Le possibili posizioni includono:

  • Parte superiore del timone del rimorchio
  • Guida di aggancio
  • Guide laterali
  • Paratia anteriore

Non montare il dispositivo prima di averlo attivato e testato.

Fase 3: Attivare e testare il dispositivo.

  1. Sorreggere il dispositivo nella posizione di montaggio.
  2. Premere con decisione il pulsante di stato per 1-3 secondi per attivare il dispositivo.*
    • Evitare di premere il pulsante di stato troppo a lungo, in quanto l'operazione potrebbe impostare il dispositivo in modalità di associazione Bluetooth. Le funzionalità Bluetooth non sono al momento supportate dal dispositivo. Se si imposta il dispositivo in modalità di associazione Bluetooth, attendere circa 30 secondi finché il LED Bluetooth smette di lampeggiare, quindi premere il pulsante di stato per 1-3 secondi per riavviare il controllo della rete.
  3. Premere di nuovo il pulsante di stato per avviare il controllo dello stato.
  4. Controllare i LED di stato. (Vedere la tabella successiva.)

*Nota per i modelli precedenti

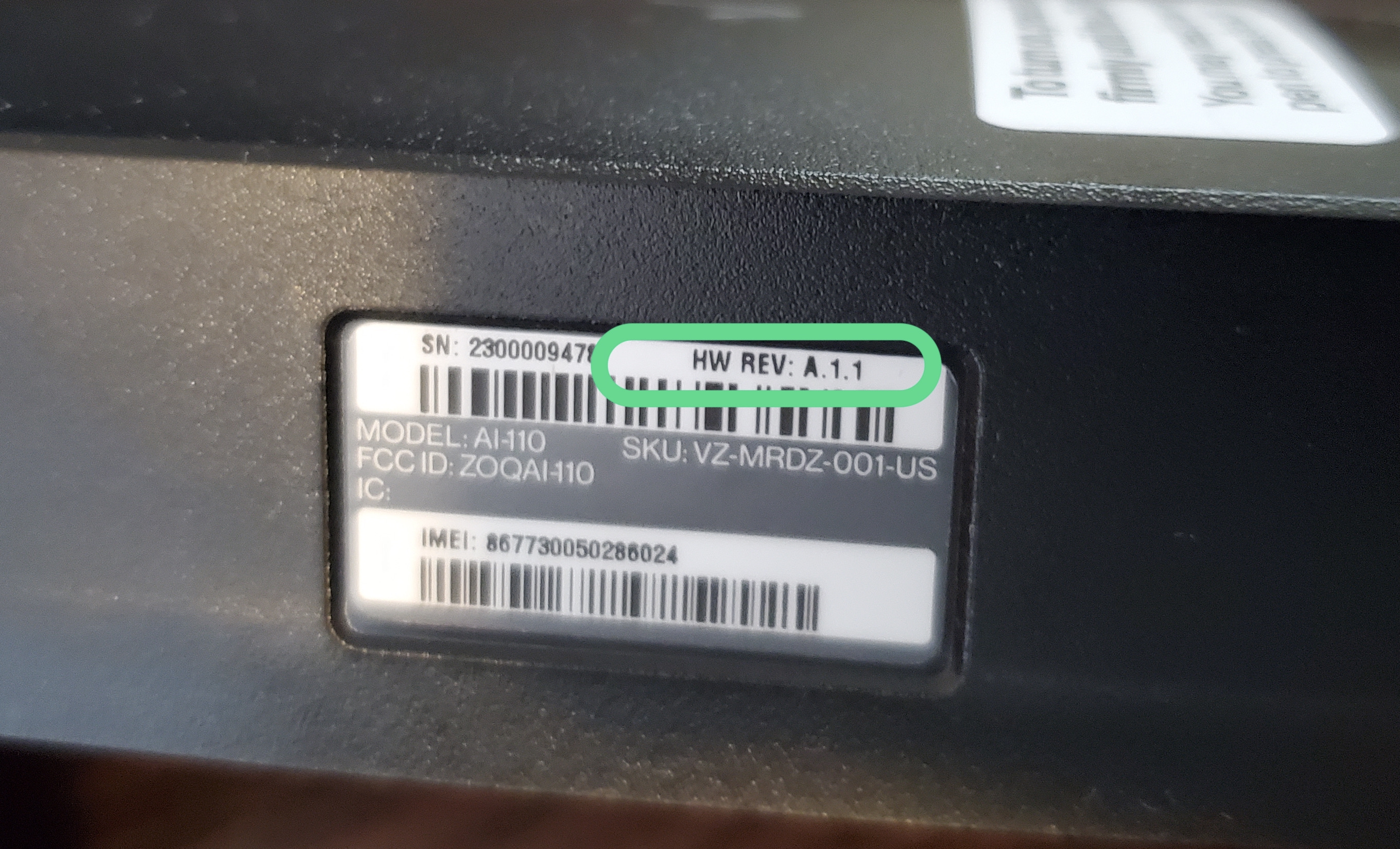

Se dall'etichetta del dispositivo risulta che la versione hardware del localizzatore è "A.11" o inferiore, è necessario esercitare ulteriore forza per premere il pulsante di stato.

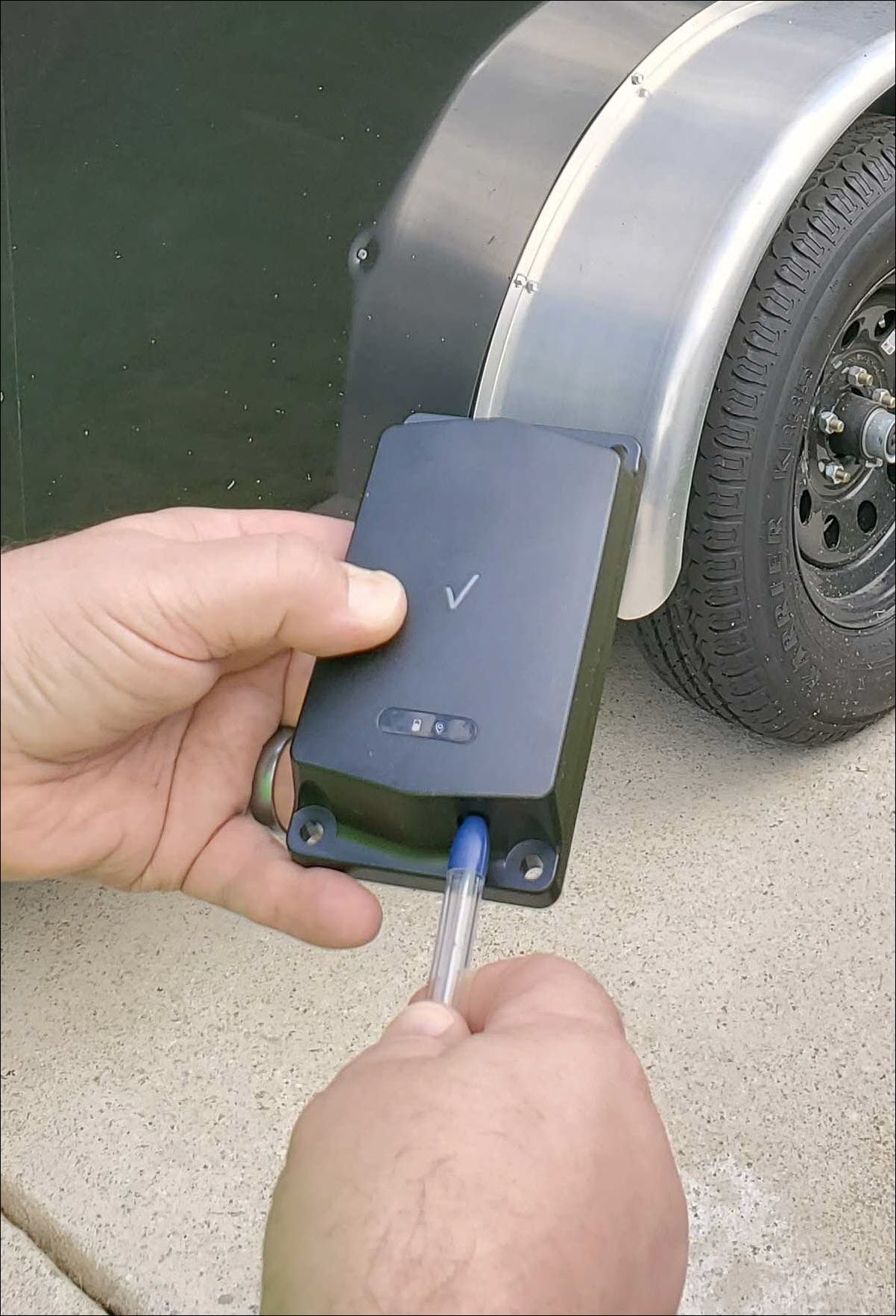

Per attivare il dispositivo, anziché utilizzare solo le dita, aiutarsi con una penna con cappuccio tenendola inclinata e premere il bordo inferiore del pulsante per 1-3 secondi.


LED di stato

Icona Nome Stato
Battery EAT.png Batteria
  • 1 lampeggio = livello di carica 10-25%
  • 2 lampeggi = livello di carica 25-50%
  • 3 lampeggi = livello di carica 50-75%
  • 4 lampeggi = livello di carica 75-100%
Network EAT.png Rete
  • Lampeggio lento: il dispositivo sta effettuando la ricerca della rete.
  • Acceso fisso: connessione di rete acquisita.
GPS EAT.png GPS
  • Lampeggio lento: il dispositivo sta effettuando la ricerca del GPS. Il LED non indica lo stato di errore/esito positivo. Controllare la Mappa nell'app Spotlight o in Reveal per confermare la segnalazione della posizione.
BlueTooth EAT.png Bluetooth Il dispositivo al momento non supporta le funzionalità Bluetooth accessibili al cliente. Se si preme il pulsante di stato per più di 3 secondi, il dispositivo ignora il test della rete ed entra in modalità di associazione Bluetooth. Se si attiva la modalità di associazione Bluetooth: 1. attendere lo spegnimento del LED Bluetooth e 2. Premere il pulsante di stato per una durata più breve (1-3 secondi) per riavviare il controllo della rete.

Il dispositivo esegue un test di stato per batteria e rete.
Dopo il rilascio del pulsante di stato, possono essere necessari fino a 30 secondi prima che i LED si accendano e rimangano accesi per circa 5 secondi. Per controllare nuovamente lo stato, premere di nuovo il pulsante di stato. La pressione del pulsante di stato non determina lo spegnimento del dispositivo.

Fase 4: Verificare che il dispositivo stia segnalando a Verizon Connect.

L'asset dovrebbe essere elencato in Reveal e Spotlight con il numero di serie come nome dell'asset. È possibile effettuare una ricerca dell'asset per verificare che sia correttamente collegato a Verizon Connect.

Per verificare l'attivazione del dispositivo in Spotlight:

  1. In Spotlight, andare nella schermata Mappa.
  2. Nel campo di ricerca, immettere il numero di serie del dispositivo e toccare Cerca.

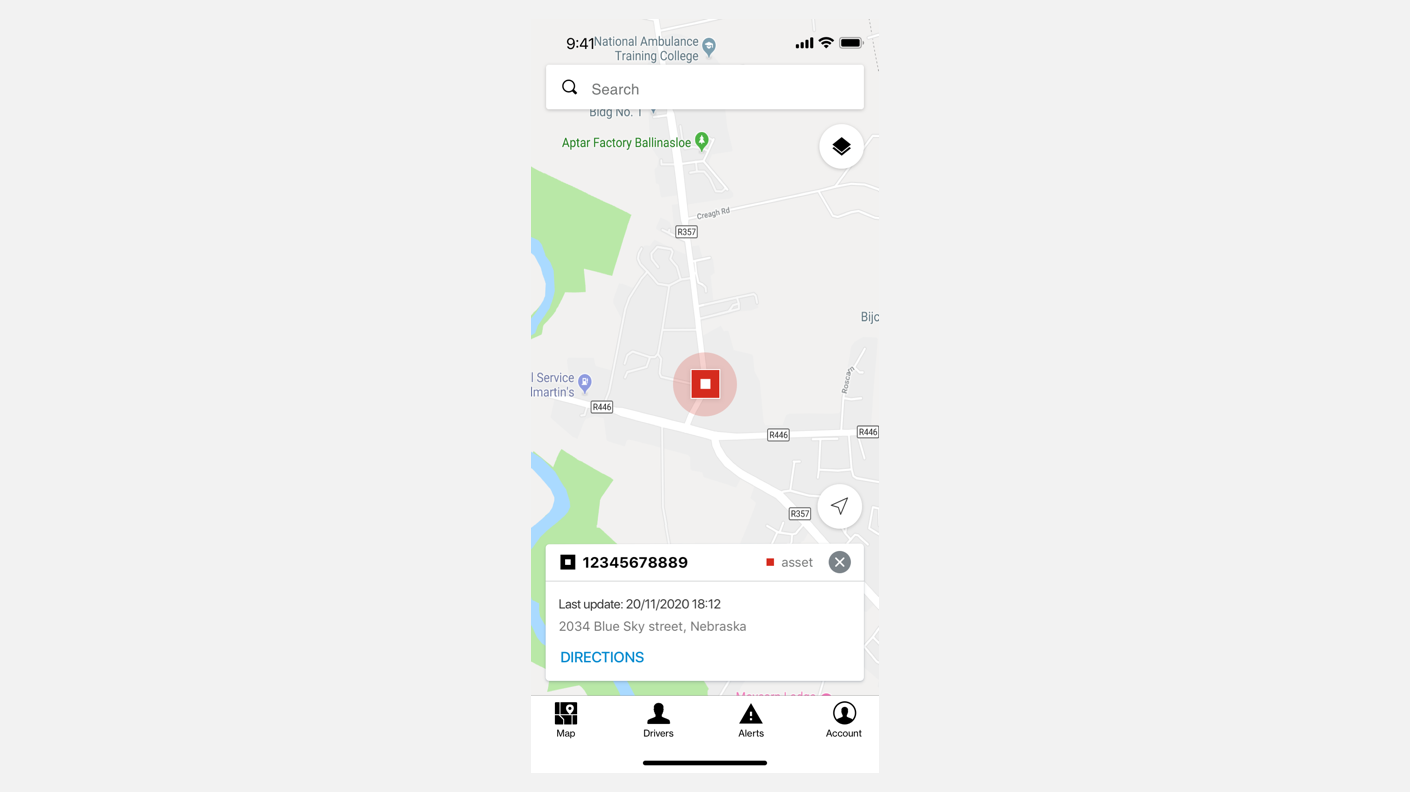

Asset in Spotlight.png

  1. Se l'asset è collegato, viene visualizzato sulla Mappa.
    Gli asset sono rappresentati da icone quadrate.

È inoltre possibile cercare l'asset in Reveal.

  • In Reveal, andare su Amministrazione > Elenco asset.
  • Nel campo di ricerca, digitare il numero di serie del dispositivo e premere Invio.
    Se l'asset è collegato, viene visualizzato nell'elenco.

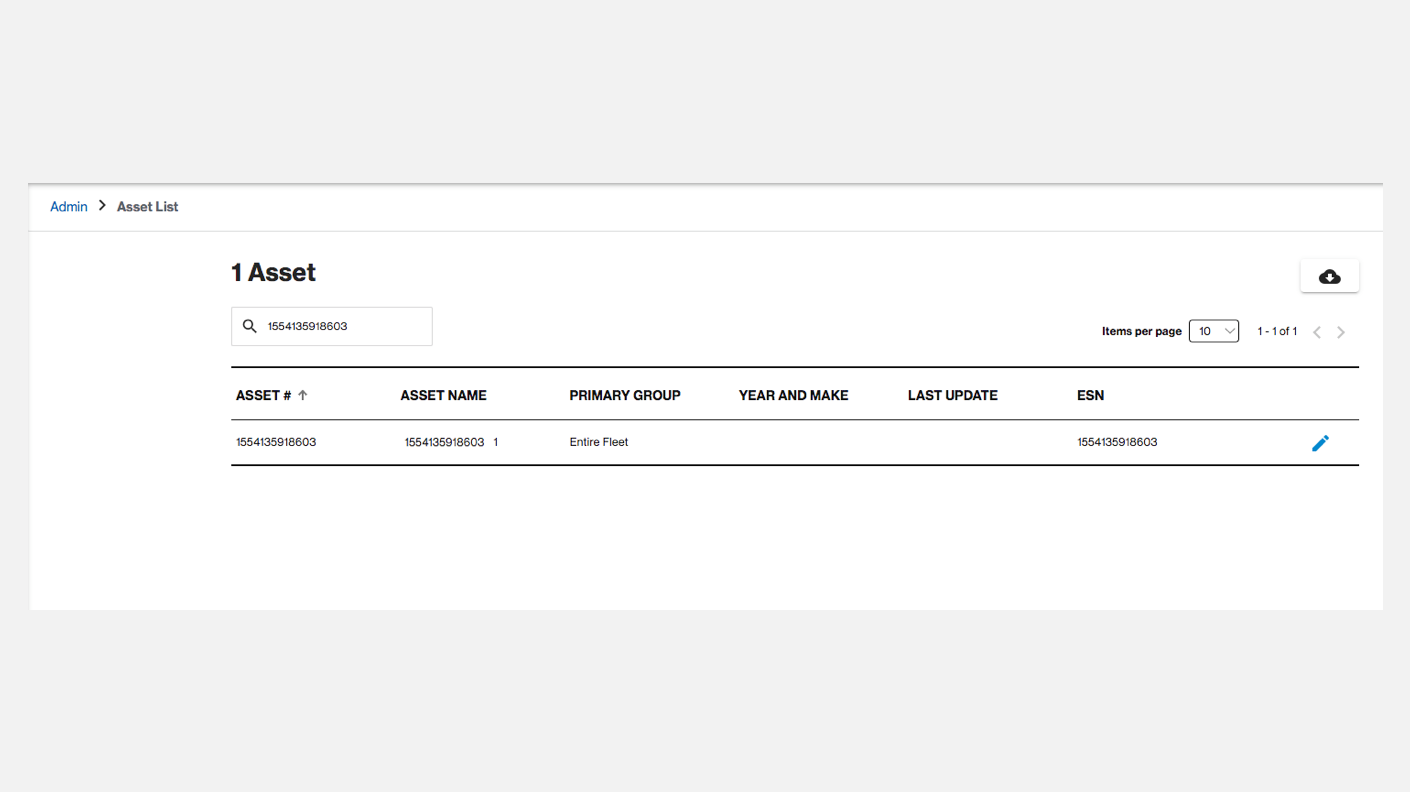

Asset List.png

Fase 5: montaggio del dispositivo

Dopo aver attivato e testato il dispositivo, è possibile montarlo sull'asset.

Suggerimenti per il montaggio

  • Meno materiale metallico è presente tra il dispositivo e il cielo, più forti risultano i segnali di rete e GPS. Evitare che il dispositivo sia circondato da parti metalliche. E, in ogni caso, non installare mai il dispositivo all'interno di un contenitore di metallo.
  • Tenere il dispositivo lontano da parti in movimento o zone che possono esporlo a detriti stradali o spruzzi d'acqua ad alta pressione.
  • La modalità con cui si orienta il dispositivo può influenzarne le prestazioni. Ecco alcune delle opzioni di montaggio preferite:

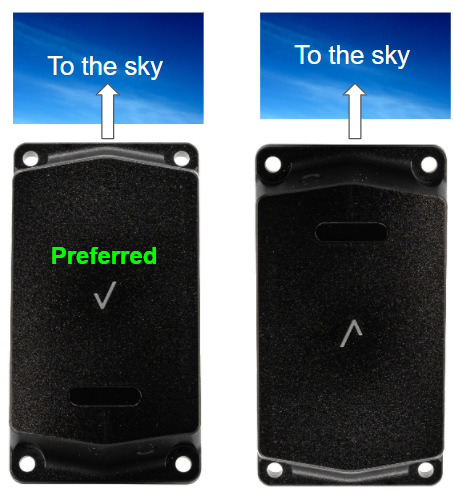

Montaggio del dispositivo in verticale su una superficie verticale


Se si monta il dispositivo verticalmente su una superficie verticale, l'orientamento preferibile è con il segno di spunta Verizon rivolto verso l'alto. In questo modo, il pulsante di stato si trova in basso, dove è meno esposto agli elementi.

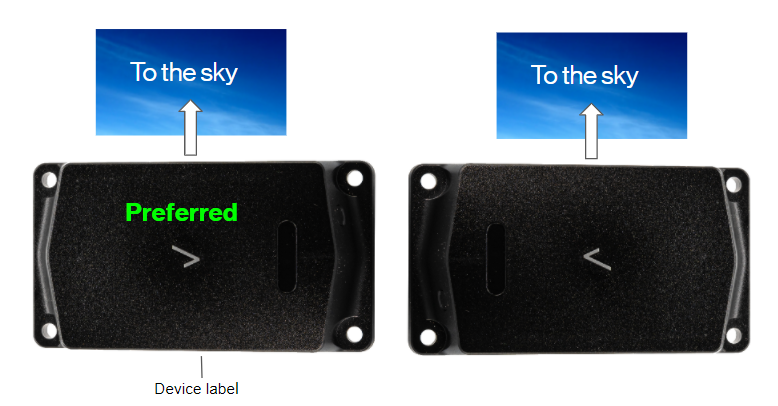

Montaggio del dispositivo in orizzontale su una superficie verticale


Se si monta il dispositivo orizzontalmente su una superficie verticale, l'orientamento preferibile è con l'etichetta del dispositivo (non mostrata nell'immagine) rivolta verso il basso. In questo modo, si evita che l'etichetta venga usurata dagli agenti atmosferici.

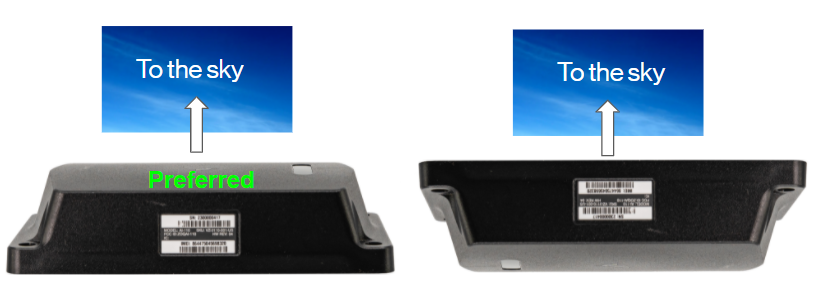

Montaggio del dispositivo su una superficie orizzontale


Se si monta il dispositivo su una superficie orizzontale, assicurarsi che il segno di spunta di Verizon, ovvero il lato anteriore del dispositivo, sia rivolto verso l'alto. Non è consigliabile montare il dispositivo rivolto verso il basso, poiché questa posizione potrebbe interferire con la precisione della segnalazione.



Per montare il dispositivo:

  1. Sorreggere il dispositivo nella sede di montaggio.
  2. Contrassegnare le posizioni dei quattro fori di montaggio.
  3. Praticare i fori nelle posizioni appena contrassegnate. (Se si utilizzano viti, si consiglia di praticare preventivamente i fori).
  4. Fissare il dispositivo all'asset utilizzando le viti o i bulloni in dotazione.
    Non utilizzare rivetti o viti svasate. Non serrare eccessivamente. Il serraggio eccessivo potrebbe causare la rottura della plastica che circonda il foro di montaggio.

Fase 6: Rinominare l'asset in Reveal

L'asset è elencato in Reveal con il numero di serie come nome dell'asset. Si consiglia di rinominare l'asset in modo che sia più semplice da identificare sulla Mappa e nei report.

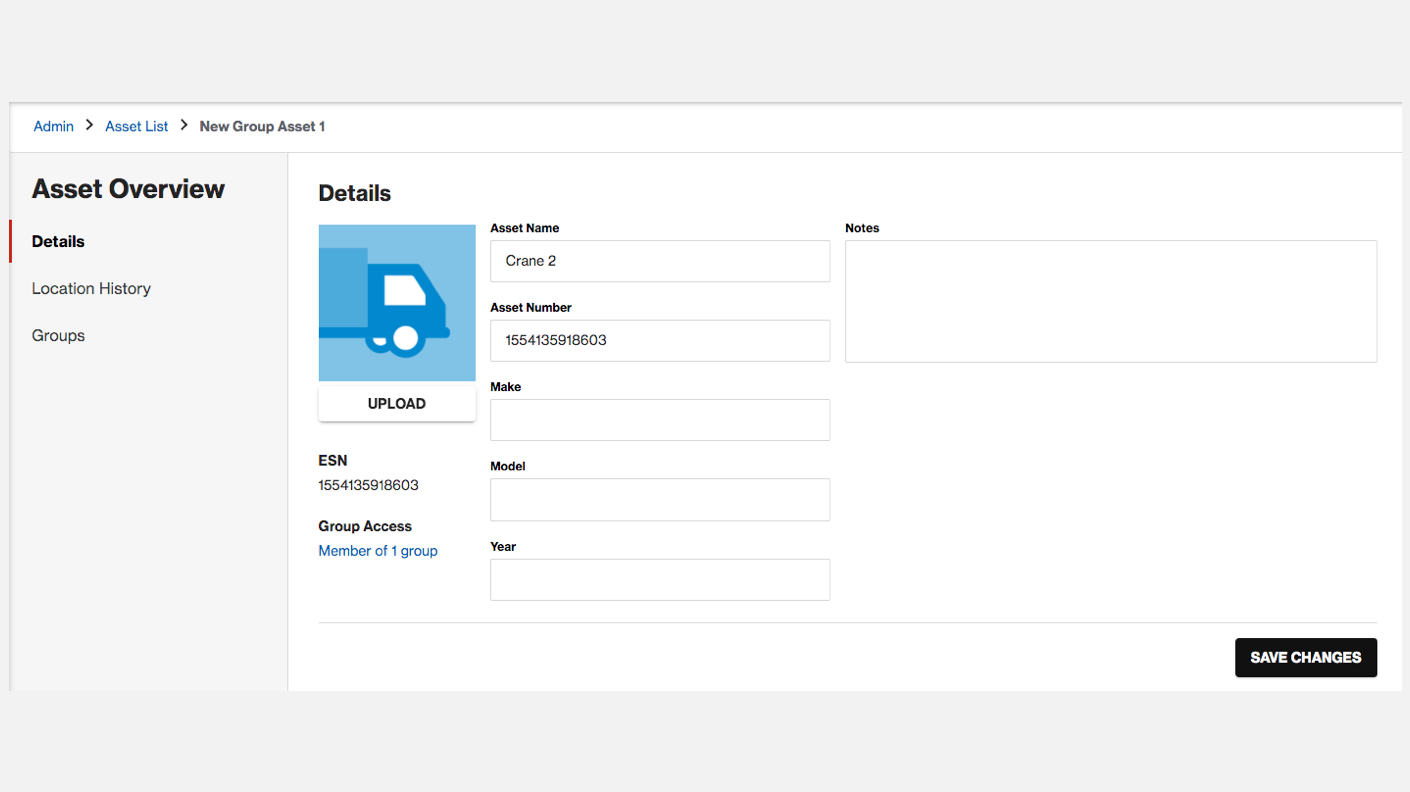

Per rinominare l'asset:

  1. In Reveal, andare su Amministrazione > Elenco asset.
  2. Nel campo di ricerca, digitare il numero di serie del dispositivo e premere Invio.
  3. Scegliere l'icona Modifica accanto all'asset.
  4. Immettere un nome e un numero univoci per l'asset.
  5. Scegliere SALVA MODIFICHE.


Edit the asset name.png

Dichiarazione di non responsabilità

Verizon Connect non si assume alcuna responsabilità per eventuali danni derivanti da, o correlati con, l'uso dei nostri servizi da parte dell'utente, inclusi l'hardware di localizzazione GPS e le dashcam, in modo contrario a quanto indicato nelle presenti istruzioni o in violazione delle leggi in vigore e/o delle disposizioni del nostro contratto. L'hardware di tracciamento collegato alla porta diagnostica in qualsiasi veicoli in cui sono presenti dispositivi di terze parti collegati anch'essi alla porta diagnostica può determinare interferenze o una perdita di funzionalità del dispositivo di terze parti. Questi dispositivi di terze parti includono, a titolo esemplificativo, pedane di sollevamento per sedie a rotelle, attrezzature di salvataggio, illuminazione di emergenza e pistole laser. In caso di conflitto, contattare il supporto di Verizon Connect per configurare l'hardware di monitoraggio in modo che supporti il dispositivo di terze parti. In caso contrario, Verizon Connect non si assume alcuna responsabilità per danni derivanti da, o correlati con, l'utilizzo dei dispositivi da parte dell'utente. I dispositivi installati possono essere rimossi e trasferiti a un altro veicolo soltanto in seguito alla verifica della compatibilità di quest'ultimo, come previsto dalle presenti istruzioni. I trasferimenti tra veicoli non conformi alle presenti istruzioni invalideranno tutte le garanzie di Verizon Connect e solleveranno Verizon Connect da qualsiasi responsabilità per i danni derivanti da o connessi all'utilizzo dei dispositivi.
