Installatiehandleiding: Xirgo met 3-draads op Reveal
Vaardigheidsniveau: Geavanceerd
Installateurs moeten gedegen kennis hebben van elektrische en startsystemen van voertuigen. Ook moeten ze relais, diodes en sensorinvoeren kunnen gebruiken.
In deze handleiding wordt uitgelegd hoe een Xirgo-voertuigvolgsysteem geïnstalleerd moet met een 3-draads-installatie in lichte of zware voertuigen.
Achtung
Gebruik geen 3-draads-verbinding wanneer u dit apparaat installeert met een Y-kabel. Dit apparaat ondersteunt geen 2 stroombronnen tegelijkertijd.
Vereiste tijd: 20-40 minuten

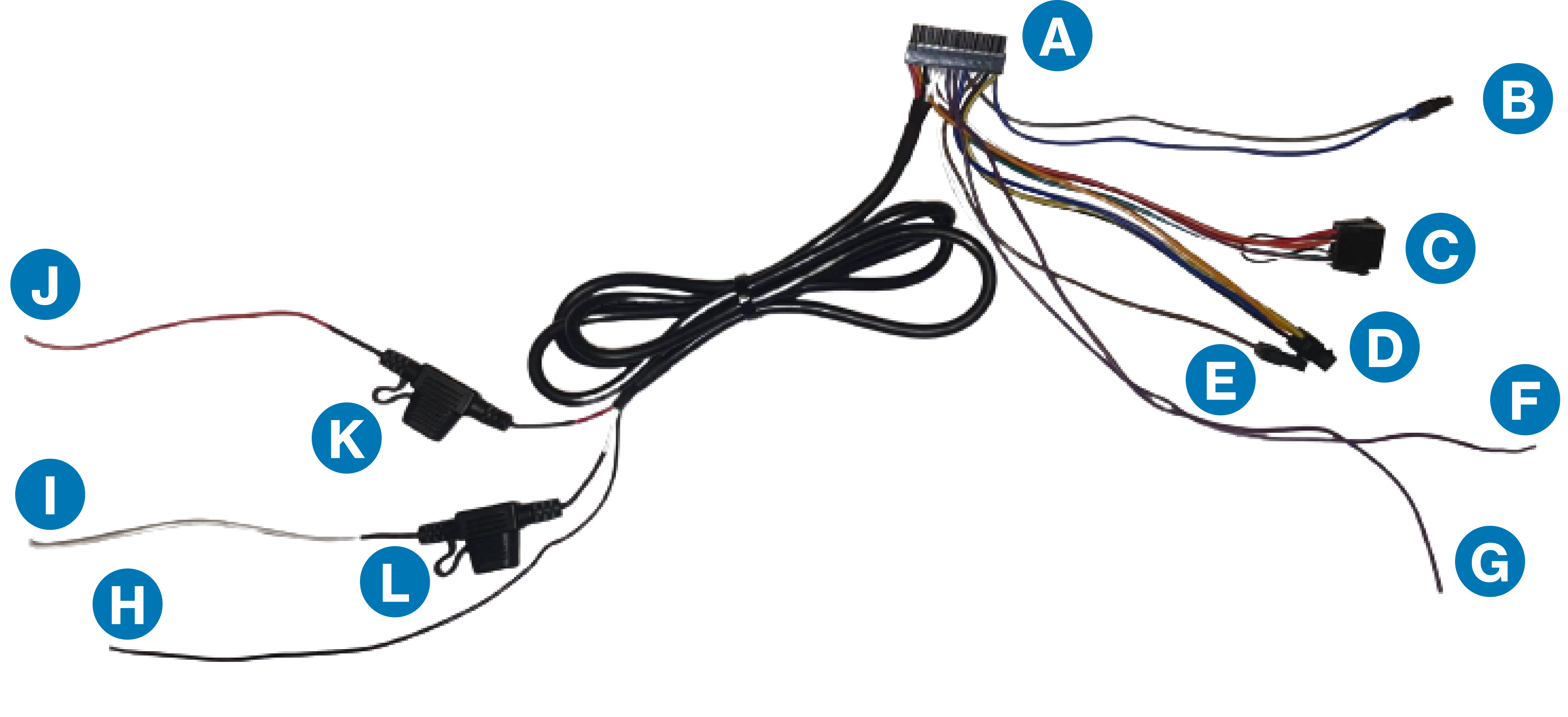

(A) 24-pins Molex I/O-connector
(B) Bestuurder-ID reader connector
(C) Garmin-connector
(D) Nood/privacy knop connector
(E) Bestuurder-ID buzzer connector
(F) Invoer 1 - Paarse draad pin 6 (positieve activering)
(G) Invoer 2 - Paarse draad pin 7 (negatieve activering)
(H) Aardedraad (zwart)
(I) Stroomdraad contact (wit)
(J) Constante voedingsdraad (rood)
(K) 3-amp zekering
(L) 3-amp zekering
Stap 8: Noteer het serienummer van het apparaat
Noteer het ESN/serienummer van het apparaat (u heeft deze nodig tijdens een latere stap).
Installatiepartners van Verizon Connect kunnen het ESN/serienummer van het apparaat scannen met behulp van de Reveal Hardware Installer (RHI)-app.
Opmerking

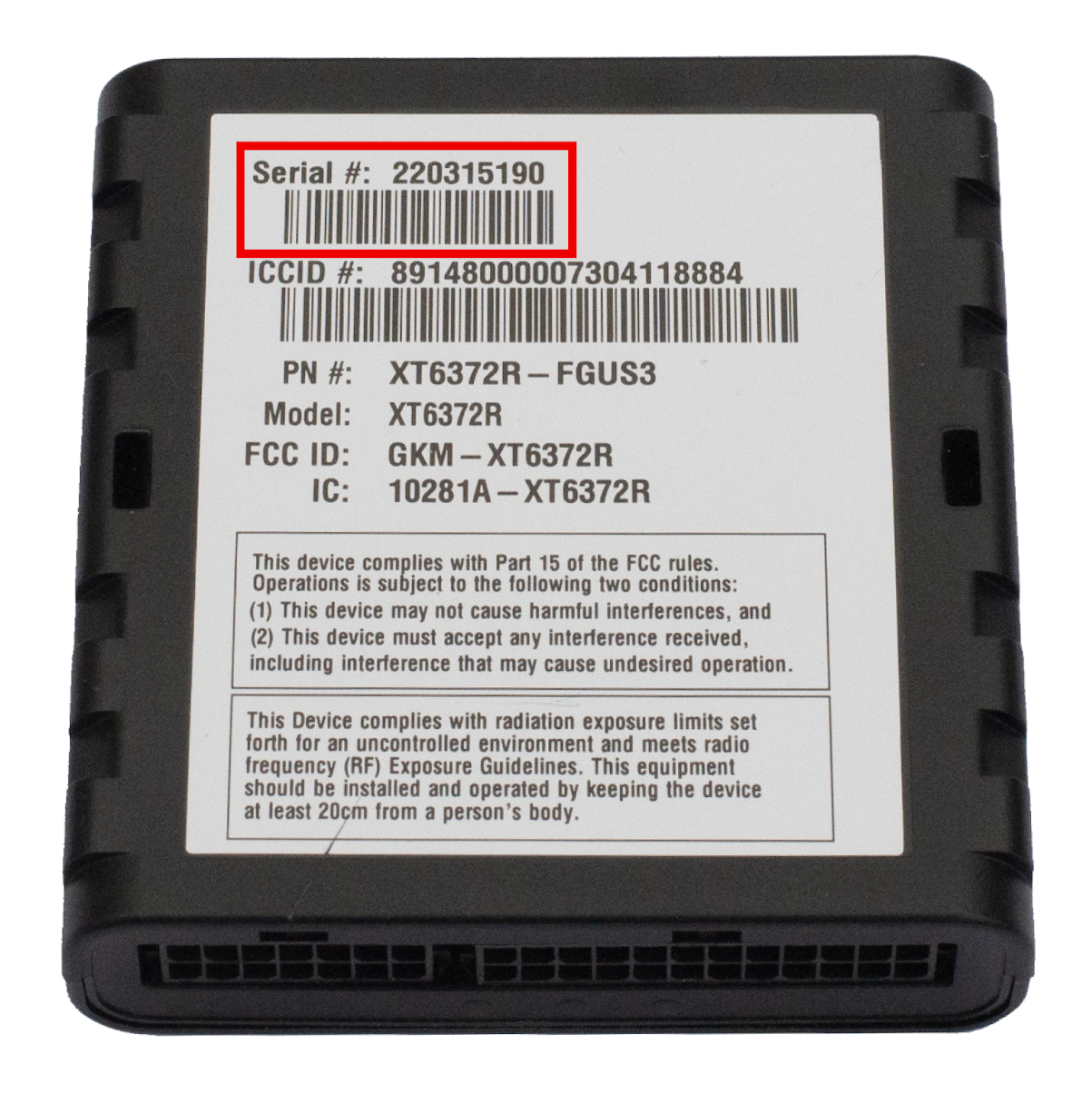

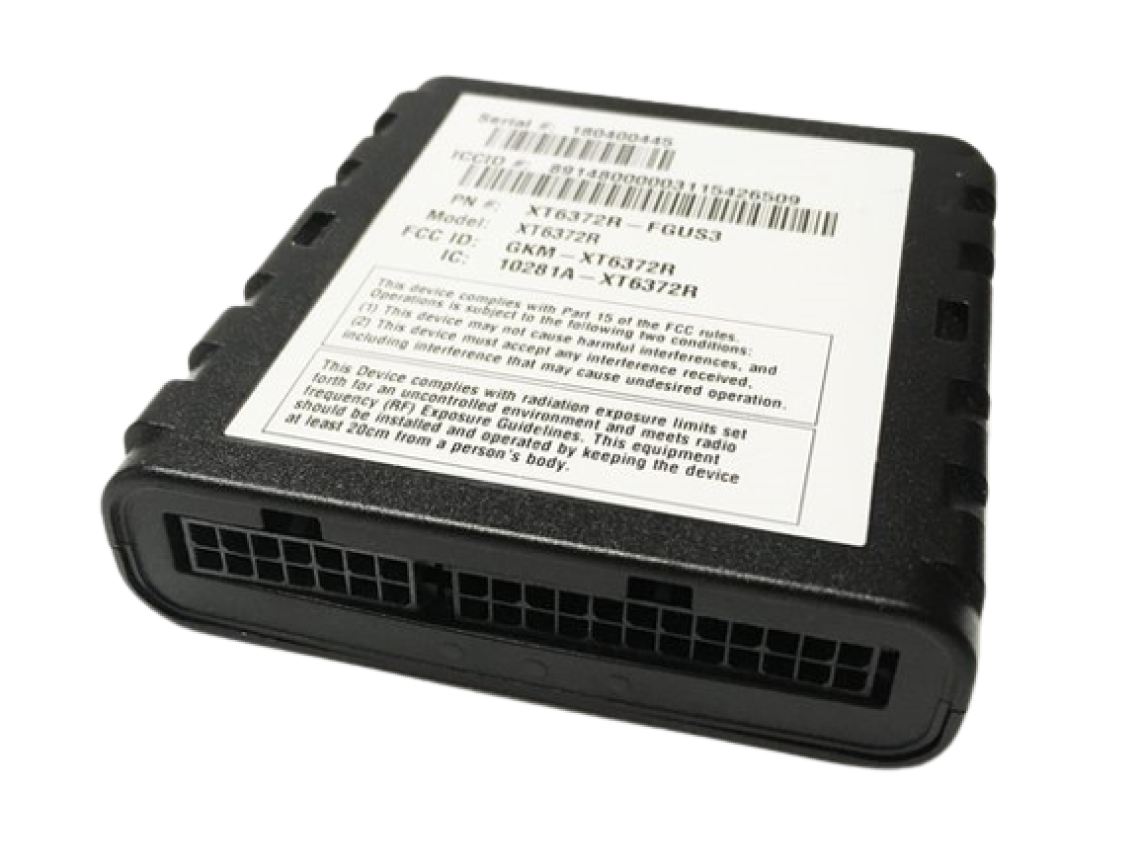

Het serienummer van het apparaat (ESN genaamd in Reveal) staat op het informatielabel bovenop het apparaat.
-

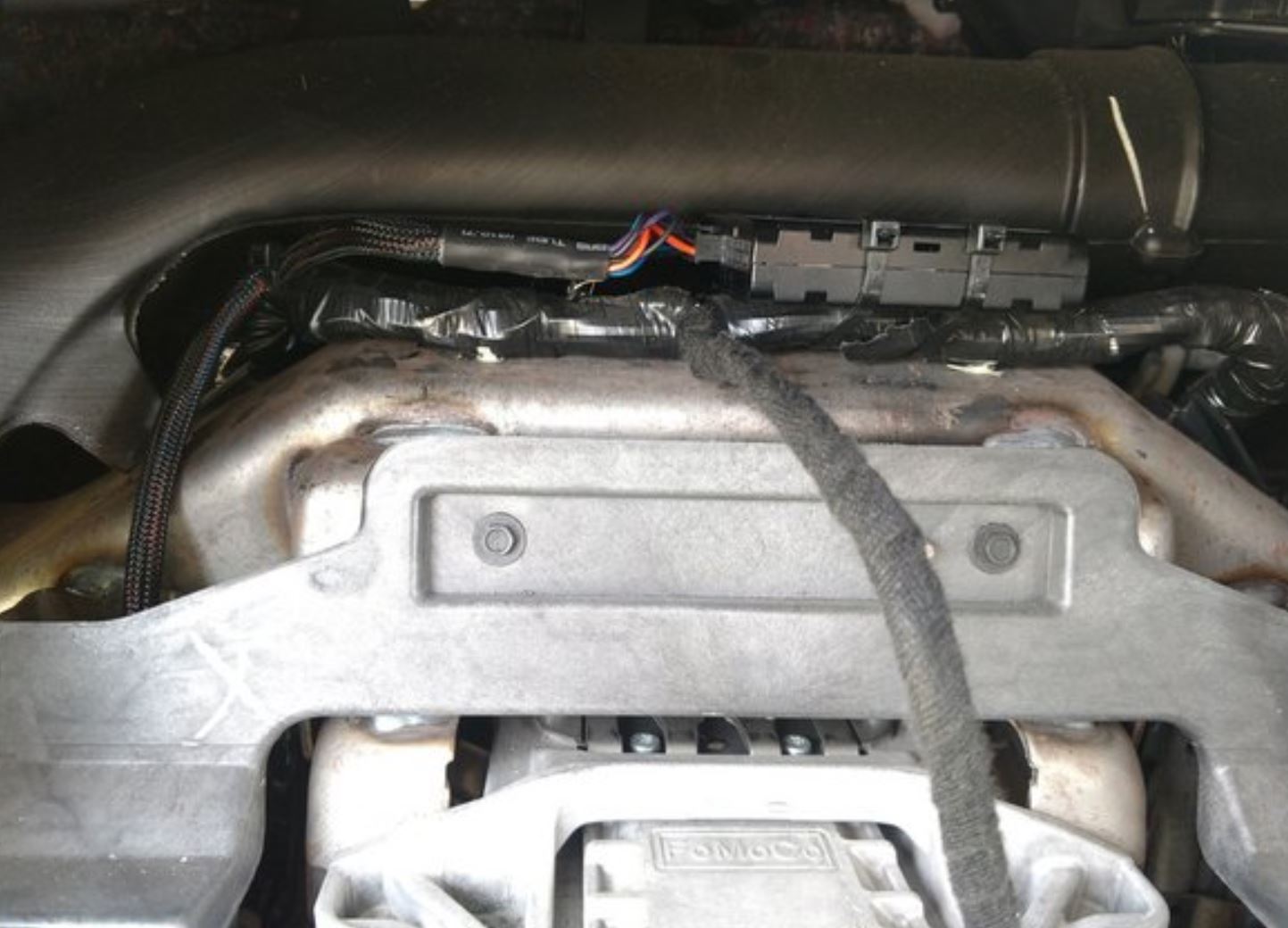

Zoek een geschikte locatie om het apparaat te bevestigen. Aanbevolen bevestigingslocaties worden hieronder weergegeven.
(A) Achter het zijpaneel bij de knie van de bestuurder
(B) Achter de instrumentengroep
(C) Achter de middelste console
(D) Achter het handschoenenvakje
-
Houd bij het kiezen van een locatie voor plaatsen rekening met het volgende voor een goede netwerkverbinding:
- Het apparaat dient bevestigd te worden met de labelkant omhoog en richting de lucht voor het beste signaal.
- Plaats het apparaat niet recht onder grote metalen onderdelen.
- Het apparaat werkt door glas, plastic en composietmaterialen.
Vind en sluit de uitrustingsdraden met gebruik van de kabelboom met 24 pinnen als volgt aan:
-
De rode draad op een constante voedingsbron (batterij +).
-
De witte draad op een ontstekingsbron zoals de ontstekingsschakelaar, fabrieksreservedraad-aansluitingen die voor dergelijk gebruik gelabeld zijn of de zekeringsdoos.
-
De zwarte draad op aarde.
Draadkleur rood: batterij, wit: contact, zwart: aarde
De afbeelding hieronder geeft de Poke en Wrap splitsingstechniek weer.

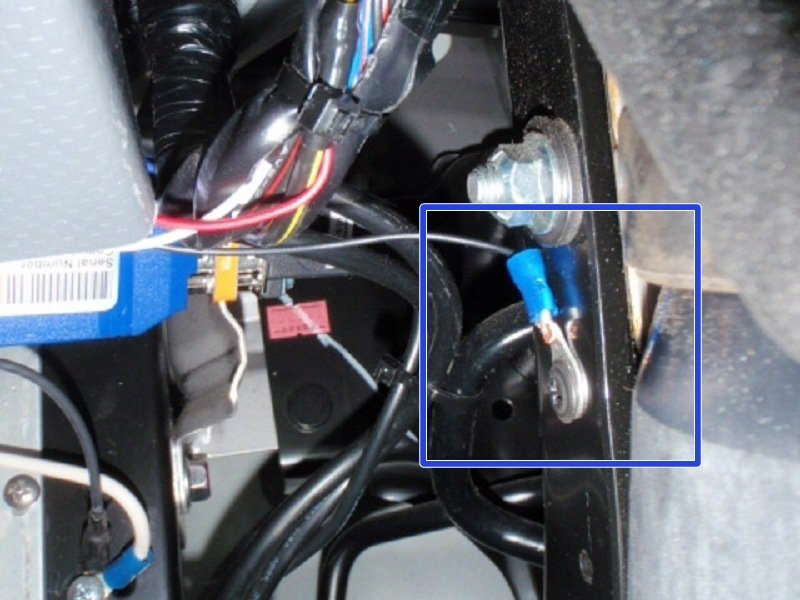

Sluit de aardingsdraad met een ringterminal aan op het chassis met een parkerschroef, een in de fabriek gemarkeerde aardingsbout of een reservedraadaansluiting die voor dergelijk gebruik is gelabeld.
Sluit de aardedraad aan op een in de fabriek gemarkeerde aardingspunt of een circuit dat voor dergelijk gebruik gelabeld is.
Voor installaties op zwarte vrachtwagens, semi's of bouwmachines:
Probeer geen chassis-aarding te maken met een parkerschroef en een ringterminal.
Gebruik altijd een in de fabriek gemarkeerde aardingspunt of een circuit dat voor dergelijk gebruik is gelabeld.
-
Als er geen optionele randapparatuur is geïnstalleerd gaat u naar Stap 7: Leid de kabels weg en zet het apparaat vast.
-
Anders gaat u naar Stap 5: De I/O-uitrusting verbinden.
-

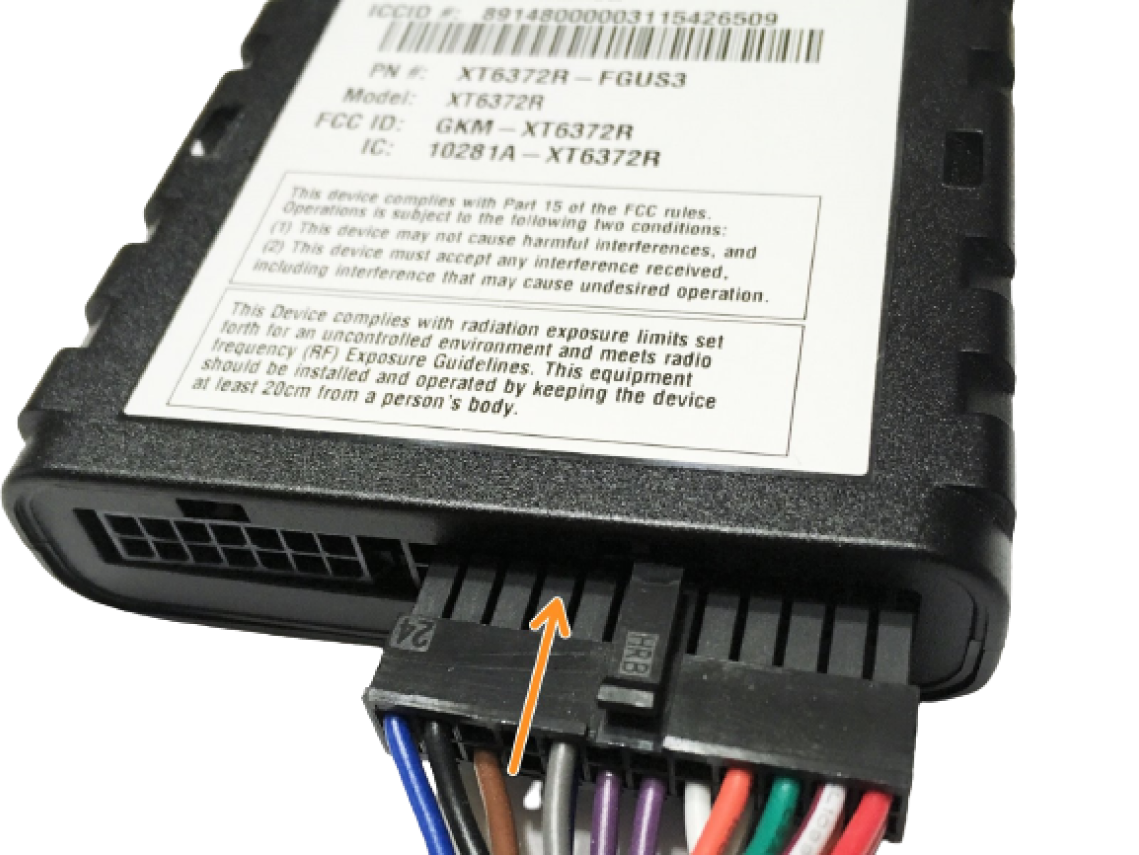

Verbind de 24 pin Molex I/O-uitrusting met het Xirgo-apparaat.
-
Sluit de I/O-uitrusting aan op de optionele ingangen (zie de afbeeldingen hieronder).
Draadkleuren kunnen veranderen, controleer altijd het aantal pinnen.
-

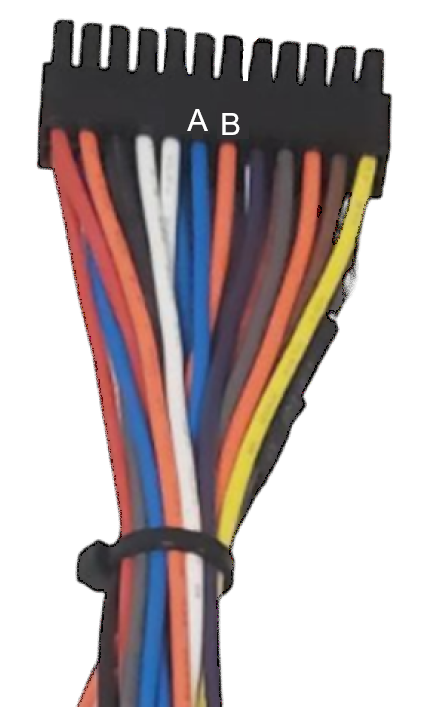

A: input 1 is pin 6; + positieve input
-
B: input 2 is pin 7; (-) negatieve input
-

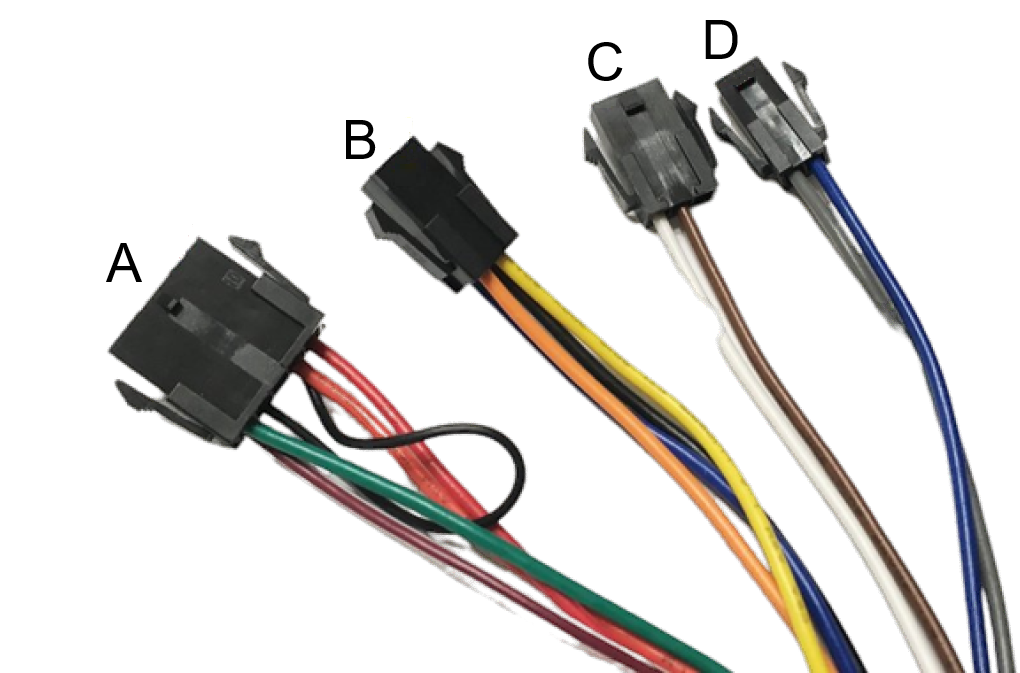

A: Garmin
-
B: Nood/privacy
-
C: Bestuurder-ID-buzzer
-
D: Bestuurder-ID-lezer
-

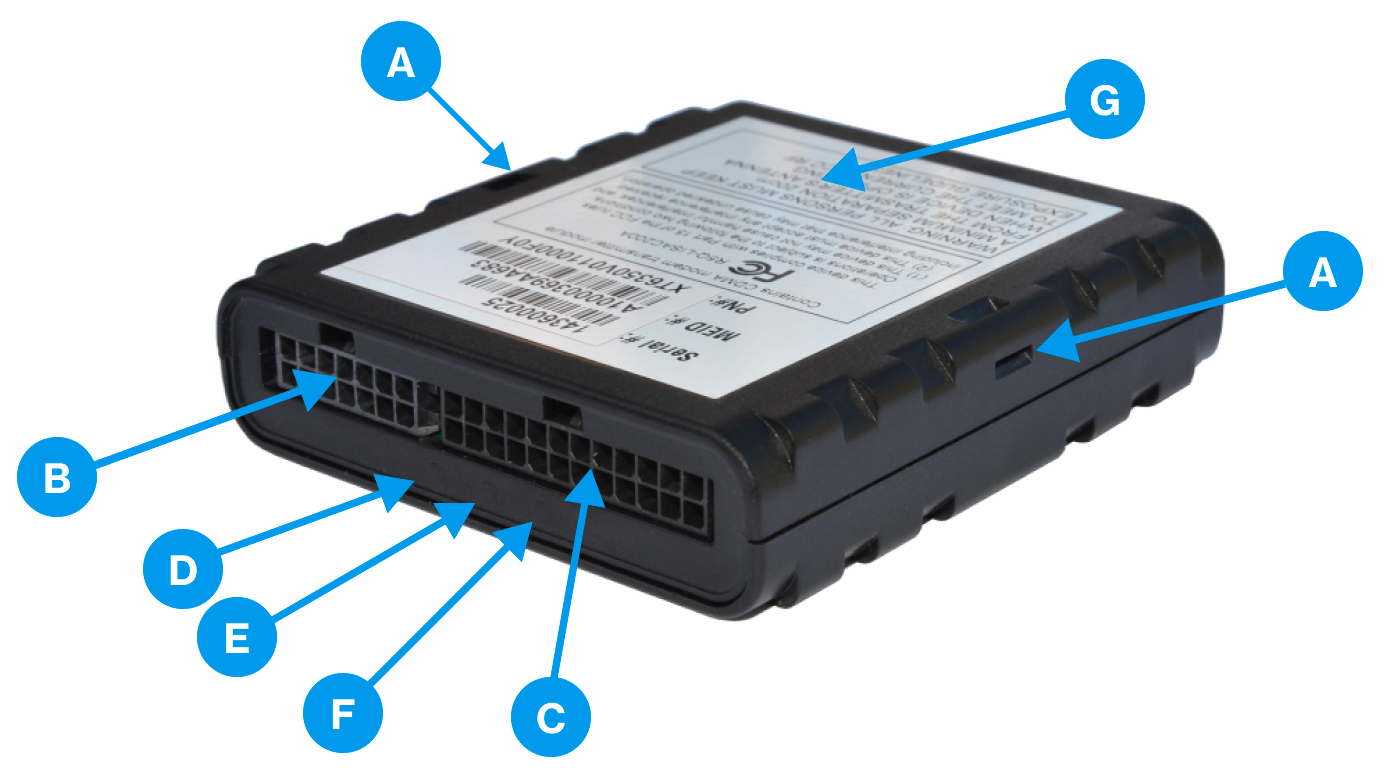

(A) Oranje LED (mobiel netwerk)
-
UIT: Apparaat ontvangt geen stroom
-
Knipperend: Contact staat UIT
-
Snel knipperend: Zoeken naar mobiel signaal / Contact staat AAN
-
Continu brandend: Mobiel signaal gevonden / Contact staat AAN
(B) Blauwe LED (Bluetooth) alleen voor apparaten met Bluetooth
-
UIT: Geen Bluetooth verbinding
-
Knipperend: Bluetooth is verbonden
(C) Groene LED (GPS)
-
UIT: Zoeken naar satellieten
-
Knipperend: Aantal satellieten +1
-
De LED knippert om aan te geven dat er een GPS-signaal is gevonden.
-
De LED blijft knipperen om het aantal gevonden satellieten aan te duiden.
-
-

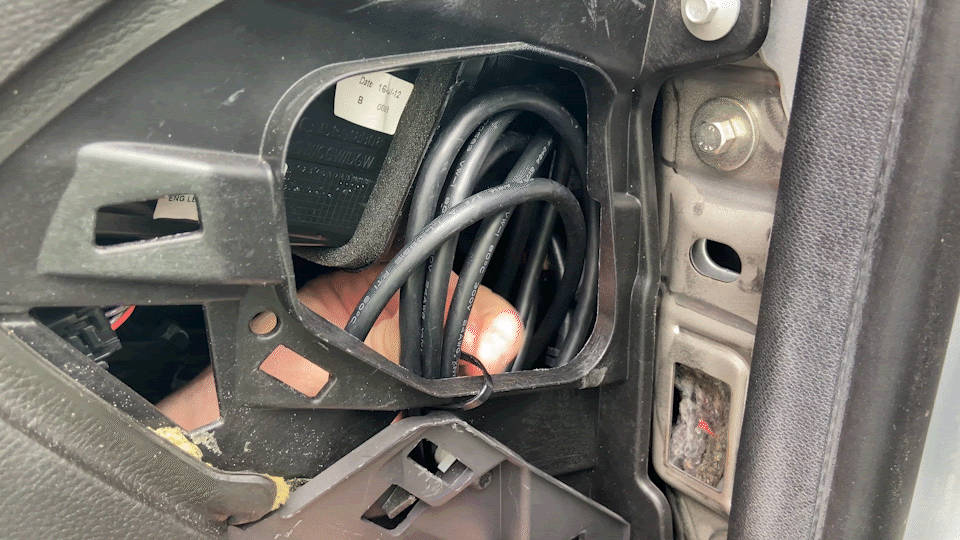

Leid de kabels naar de bevestigingslocatie en sluit ze aan.
Opmerking

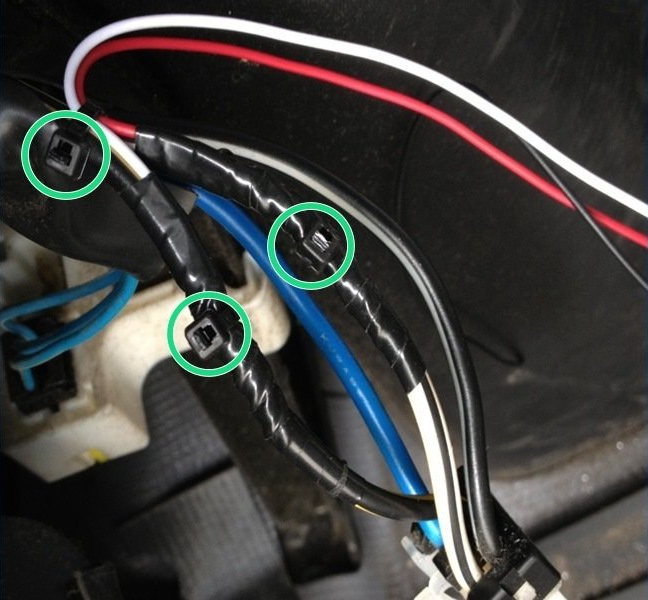

Rol de kabel op en zet alle losse kabels vast met tiewraps om ervoor te zorgen dat het de bestuurder of een normale hantering van het voertuig niet in de weg zit.
-
Controleer of alles goed vast zit en snijd de mogelijke overtollige lengte aan tiewraps af.
Let op
Pas op bij het afsnijden van de tiewraps. Per ongeluk andere draden doorsnijden of insnijden zal prestatieproblemen veroorzaken bij het voertuig.
-
Zorg dat de kabel de bestuurder of een normale hantering van het voertuig niet in de weg zit. Als u het dashbordpaneel verwijderd heeft, plaats het paneel dan pas terug wanneer u de netwerkverbinding hebt bevestigd.
-
Zet het apparaat stevig vast op een stabiele bevestigingsbeugel of aan kabels met behulp van tiewraps, VHB-tape of industrieel klittenband. Plak geen tape over het ESN/serienummer op het etiket (als het tape verwijderd wordt, trekt dit het etiket mee en wordt het onleesbaar).
Opmerking
Het apparaat moet stevig worden vastgezet zodat hij niet beweegt en foutieve meldingen van onrustig rijgedrag maakt.
Gebruik Spotlight of het Reveal-portaal om succesvolle installaties te koppelen en te verifiëren.
Lees hoe u een installatie kunt verifiëren in Reveal.
