Installatiegids: Volgsysteem voor apparatuur in bedrijfsmiddelen - Accu (voor Fleet)
Vaardigheidsniveau: Gemiddeld
Installateurs moeten dashpanelen en instrumentengroepen kunnen verwijderen en apparaten kunnen bevestigen en monteren.
Dit artikel bevat instructies voor klanten en professionele installatiemonteurs om de installatie van het volgsysteem voor apparatuur in bedrijfsmiddelen - Accu (EAT-B) te voltooien. Het artikel behandelt ook hoe het volgsysteem voor bedrijfsmiddelen gekoppeld en geverifieerd kan worden om ervoor te zorgen dat het nauwkeurig rapporteert.
Opmerking
Voor Fleet-installaties is het serienummer nodig om een EAT-apparaat te koppelen en verifiëren.
In dit artikel:
-
-
Wat wordt er meegeleverd
-
-
Tips voor EAT-montage en -oriëntatie
-

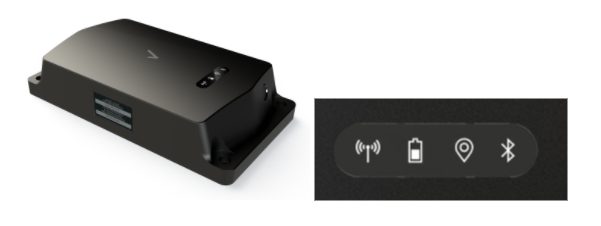

Het volgsysteem voor apparatuur in bedrijfsmiddelen (EAT) is ontworpen voor Verizon Connect en is de vervanging voor CalAmp TTU-730. Dit apparaat biedt:
-
Een compacter ontwerp
-
Lange levensduur van de accu
-
Geoptimaliseerd intern antenne-ontwerp voor een verbeterd signaal
-
Aan-uitknop (elimineert het magnetische verwijderingsproces dat de TTU-730 had)
-
Status-ledlampjes
-
IP67-bescherming tegen water en stof

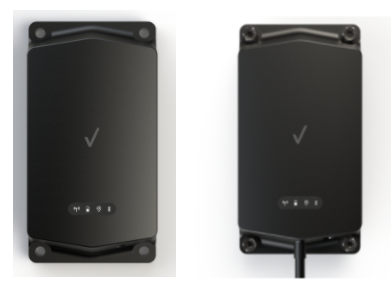

Let op dat de EAT en EAT-B op elkaar lijken. Deze installatiehandleiding behandelt het EAT-B-apparaat die op accustroom werkt en heeft geen ingebouwde I/O-kabelboomverbinding aangesloten.
-
4 x zelftappende schroeven voor metaal: standaard 5/16” (8mm) zeskant, nummer 12 grootte, 1 inch lang
-
4 x bouten: Getande flens 5/16” zeskant, 10-32 draad, 1 ¼ inch lang, 0,19 inch schroefbreedte
-
4 x contramoeren 3/8” (9,5 mm) kop
-
4 platte sluitringen
Waarschuwing
Vraag altijd om toestemming voordat u gaat boren en controleer of u geen nabijgelegen apparatuur of door de OSHA vereiste gecertificeerde ROPS-structuren beschadigt. Raadpleeg het help-artikel over ROPS-identificatie voor meer informatie over het identificeren van ROPS-structuren.
Afhankelijk van waar het apparaat bevestigd is, kunt u schroeven of bouten met contramoeren en sluitringen gebruiken. Bij het gebruiken van schroeven of bouten kan het vooraf boren van gaten de taak vereenvoudigen. Op basis van de soort bevestiging kunnen tiewraps of dubbelzijdige tape gebruikt worden om het apparaat te bevestigen.
-
Als u niet zeker weet welke onderdelen door de fabrikant worden aangeduid als ROPS-structuur, moet u altijd redelijke pogingen doen om apparaten te bevestigen op een plek waar het kan worden vastgezet met tiewraps of dubbelzijdig tape.
-
Gebruik minimaal twee stroken dubbelzijdige tape van 2,5 cm breed over de volledige lange kant van het volgsysteem.
-
Een krachtige draadloze boor
-
8mm socket driver
-
9,5mm sleutel
-
Tiewraps en weerbestendige dubbelzijdige tape mogen ook gebruikt worden om het EAT te bevestigen.
-
Twee 4x1 inch stroken dubbelzijdige tape.
-
Het is belangrijk om het bevestigingsoppervlak grondig te reinigen en te drogen voordat u de dubbelzijdige tape toepast.
-
Dit apparaat zal bij het indrukken van de statusknop gewerkt worden en statustests uitvoeren voor levensduur van de accu, mobiele netwerken en GPS-signalen.
Opmerking
Als u nogmaals op de knop Status drukt, wordt het apparaat niet uitgeschakeld.
-
Houd het apparaat op de montageplaats.
-
Houd de statusknop 1-3 seconden lang stevig ingedrukt om het apparaat te wekken.
Opmerking
Houd de statusknop niet langer dan 3 seconden ingedrukt, dit kan de Bluetooth-koppelmodus inschakelen die op dit moment niet ondersteund wordt.
Als u de Bluetooth-koppelmodus inschakelt op het apparaat moet u ongeveer 30 seconden wachten totdat het Bluetooth-ledlampje niet meer knippert om vervolgens de statusknop 1-3 seconden ingedrukt te houden om de statuscontroles te herstarten.
Let op
Na het loslaten van de statusknop kan het tot 30 seconden duren voordat de ledlampjes gaan branden en deze blijven vervolgens 5 seconden aan.
|
Pictogram |
Naam |
Status |
|---|---|---|
|
|
Accu |
|
|
|
Netwerk |
|
|
|
Gps |
|
|
|
Bluetooth |
Op dit moment worden Bluetooth-functies niet ondersteund op het apparaat. |
Opmerking
Vraag altijd om toestemming voordat u gaat boren en controleer of u geen nabijgelegen apparatuur of door de OSHA vereiste gecertificeerde ROPS-structuren beschadigt.
-
Houd het apparaat op de plek waar u het wilt bevestigen. Druk op de statusknop om het apparaat in te schakelen. Druk nog eens op de statusknop om de statuscontroles van het apparaat uit te voeren.
-
Een niet knipperend ledlampje voor het mobiele netwerk geeft aan dat er een netwerkverbinding is.
-
Een langzaam knipperend gps-ledlampje geeft aan dat het apparaat op zoek is naar een gps-signaal, het laat niet zien wanneer er een gps-signaal is gevonden.
-
-
Wanneer u tevreden bent over de bevestigingslocatie bevestigt u het apparaat aan het bedrijfsmiddel met behulp van de meegeleverde schroeven of bouten. Draai de schroeven NIET te stevig vast, hierdoor kunnen de flensen van de montagegaten breken.
-
Het vooraf boren van de montagegaten kan de taak vereenvoudigen.
-
Raadpleeg montage- en oriëntatietips voor EAT voor voorbeelden van installatielocaties op semi-opleggers, platte opleggers en lowboy-opleggers en details uit de voorkeursmontage-oriëntatiegids van Verizon Connect.
Let op
Hoe u het apparaat monteert of oriënteert heeft invloed op de prestaties ervan.
Het monteren van het apparaat onder bodemplanken, in metalen opleggers en containers kan de signaalsterkte en gegevensoverdracht hinderen. Wij raden het af om het apparaat onder een bedrijfsmiddel naar beneden wijzend te bevestigen omdat dit de nauwkeurigheid van de rapporten kan beïnvloeden.
Ondanks dat de EAT IP67 gekeurd is wordt het nog steeds aangeraden om te voorkomen dat het wordt blootgesteld aan krachtige waterstralen. Vermijd ook bronnen met veel hitte (+180°F/82°C), bewegende onderdelen en gebieden waarin het wordt blootgesteld aan schade door puin.

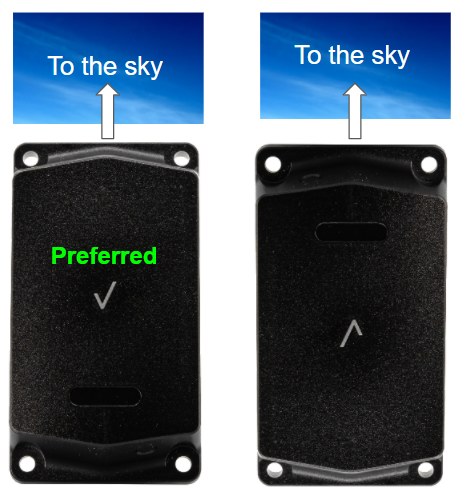

Als het apparaat verticaal op een verticaal oppervlak wordt gemonteerd, dan moet dit het liefst met het Verizon-vinkje naar boven. Zo zit de statusknop onderaan, zodat deze beter beschermd is tegen de weersomstandigheden.

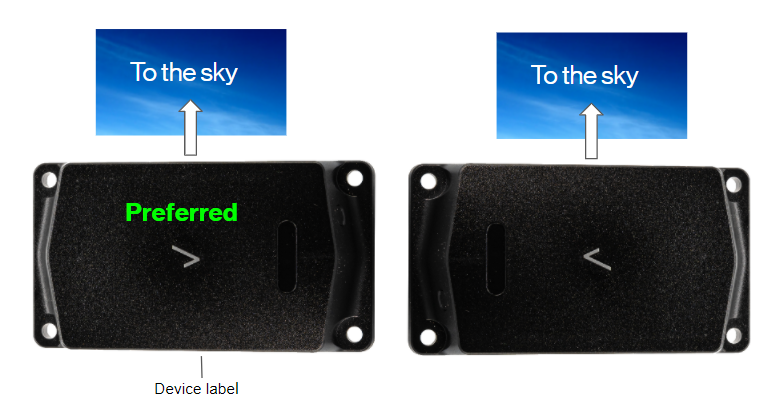

Als het apparaat horizontaal wordt gemonteerd op een verticaal oppervlak, dan moet dit het liefst met het apparaatlabel (label niet afgebeeld) naar beneden. Zo verslijt het label niet door de weersomstandigheden.

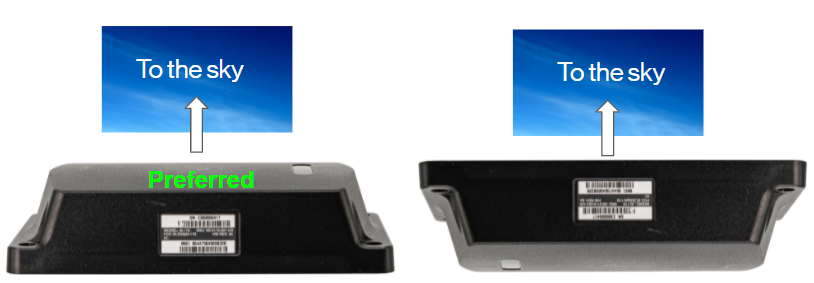

Als het apparaat wordt gemonteerd op een horizontaal oppervlak, zorg er dan voor dat het Verizon-vinkje (de voorkant van het apparaat) naar boven wijst. Het apparaat ondersteboven monteren wordt niet aangeraden, omdat dit de nauwkeurigheid van de rapportage kan beïnvloeden.
Klanten die koppelingen en verificaties uitvoeren via hun Fleet portal volgen het proces in het artikel Hardware installeren of vervangen. Deze informatie kan ook gevonden worden door te zoeken in het hulp-menu in uw Fleet portal.
De professionele installatiepartners van Verizon Connect volgen het proces voor koppeling en verificatie in het artikel Enterprise Installatieportal. Deze methode is ook beschikbaar voor klanten. Neem contact op met uw implementatiepartner voor onboarding om een account en toegangsrechten in te stellen.

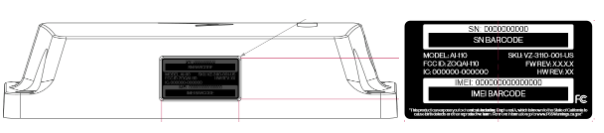

Klanten en monteurs kunnen ook de installatie verifiëren door de Fleet-installatieondersteuning van Verizon Connect te bellen op (877) 943-7306. U heeft hiervoor het serienummer van het apparaatlabel nodig.
