Monteurshandleiding: Volgsysteem voor apparatuur in bedrijfsmiddelen - Accu (voor Reveal)
Vaardigheidsniveau: Gemiddeld
Installateurs moeten dashpanelen en instrumentengroepen kunnen verwijderen en apparaten kunnen bevestigen en monteren.
Deze installatiehandleiding biedt uitgebreide informatie voordat u aan de slag gaat. Deze handleiding is bedoeld voor professionele installateurs die nog niet bekend zijn met de installatie van dit specifieke apparaat of een herziening van dergelijke kennis nodig hebben. Installateurs die al bekend zijn met de installatie van dit specifieke apparaat kunnen deze handleiding overslaan om het installatieproces in de Reveal Hardware Installer-app te volgen.
In dit artikel:

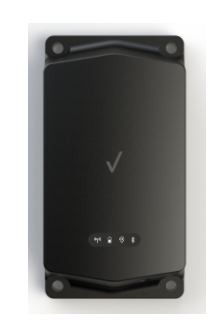

Het volgsysteem voor apparatuur in bedrijfsmiddelen (EAT) is ontworpen voor Verizon Connect en is de vervanging voor CalAmp TTU-730. Dit apparaat biedt:
-
Een compacter ontwerp
-
Lange levensduur van de accu
-
Geoptimaliseerd intern antenne-ontwerp voor een verbeterd signaal
-
Aan-uitknop (elimineert het magnetische verwijderingsproces dat de TTU-730 had)
-
Status-ledlampjes
-
IP67-bescherming tegen water en stof

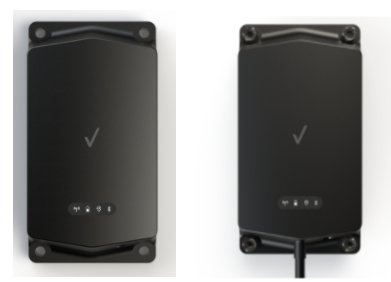

Voordat u aan de slag gaat, moet u er bewust van zijn dat er twee vergelijkbare Verizon Connect-apparaten zijn: EAT en EAT-B. Deze installatiehandleiding behandelt de EAT-B die volledig wordt aangedreven door zijn interne accu en beschikt niet over externe stroomtoevoer of I/O-kabel.

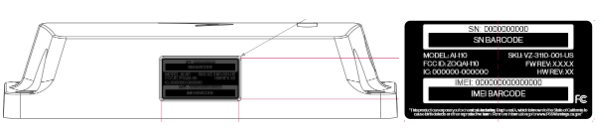

Het label met het serienummer en IMEI-barcodes zit op de zijkant van het apparaat, waardoor het na de montage nog steeds zichtbaar is. U scant het label wanneer de Reveal Hardware Installer-app hierom vraagt. Als de scan mislukt, kunt u ook het IMEI-nummer invoeren. Als de tekst op het apparaatlabel te klein of moeilijk te lezen is, kunt u een vergrote versie vinden op de verpakking van het apparaat.
In de Reveal Hardware Installer-app wordt u, tijdens het volgen van de installatiestappen, gevraagd om de statusknop van het apparaat in te drukken voordat u het apparaat bevestigd. Hierdoor wordt het apparaat getest en geactiveerd.
-
Houd het apparaat op de montageplaats.
-
Houd de statusknop 1-3 seconden lang stevig ingedrukt om het apparaat te activeren.*
-
Houd de statusknop niet te lang ingedrukt, hierdoor kan de Bluetooth-koppelmodus van het apparaat ingeschakeld worden. Bluetooth-functies worden momenteel niet ondersteund op het apparaat. Als u de Bluetooth-koppelmodus inschakelt op het apparaat moet u ongeveer 30 seconden wachten totdat het Bluetooth-ledlampje niet meer knippert om vervolgens de statusknop 1-3 seconden ingedrukt te houden om de netwerkcontrole te herstarten.
-
-
Druk nog eens op de statusknop om de statuscontroles uit te voeren.
-

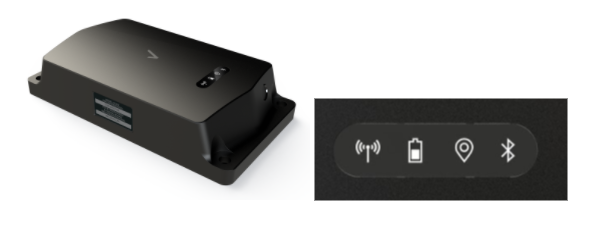

Bekijk de status-ledlampjes. (Zie de tabel hieronder.)

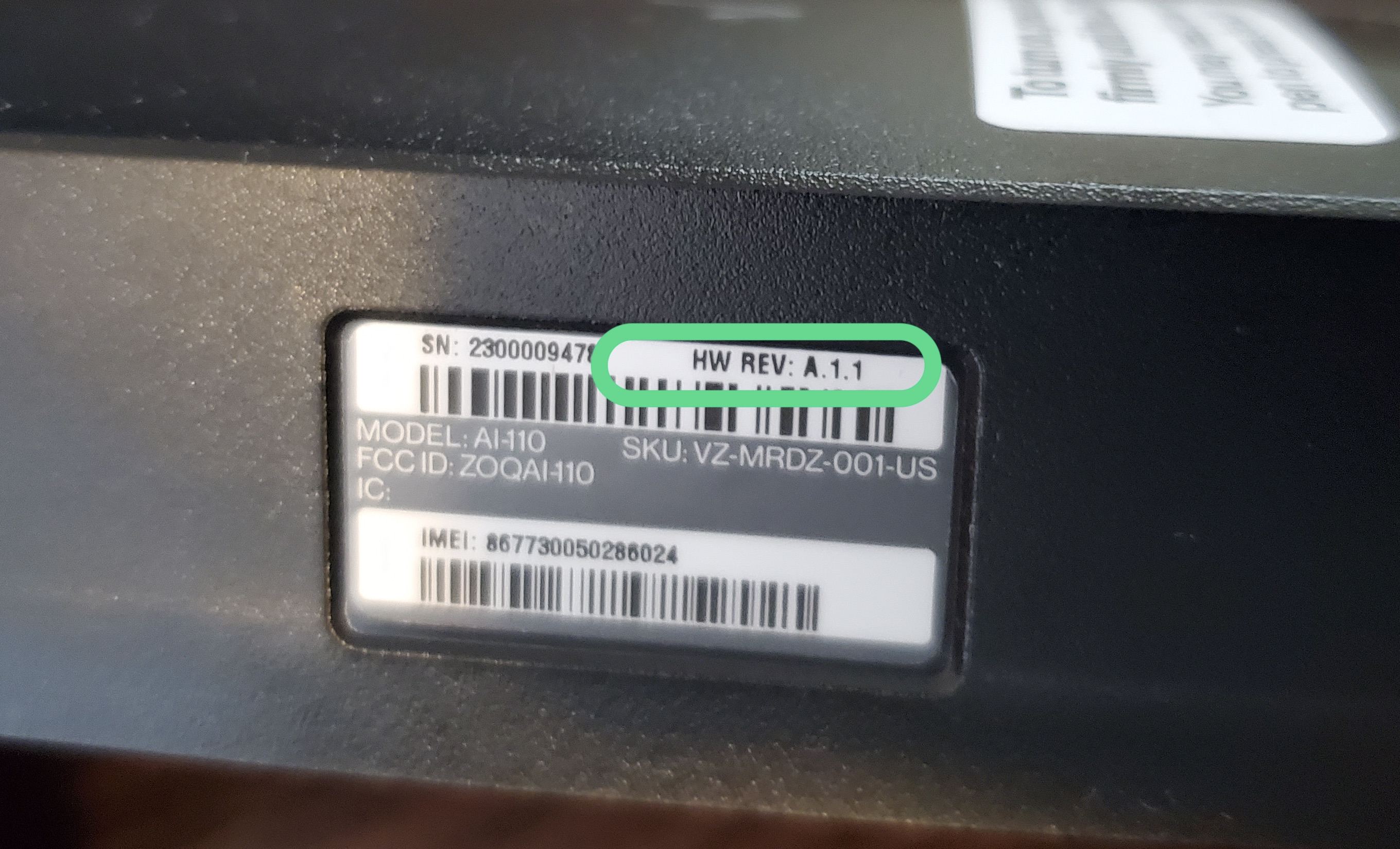

Als de HW Rev van uw volgsysteem op het etiket "A.11” of lager aangeeft moet u de statusknop steviger indrukken.

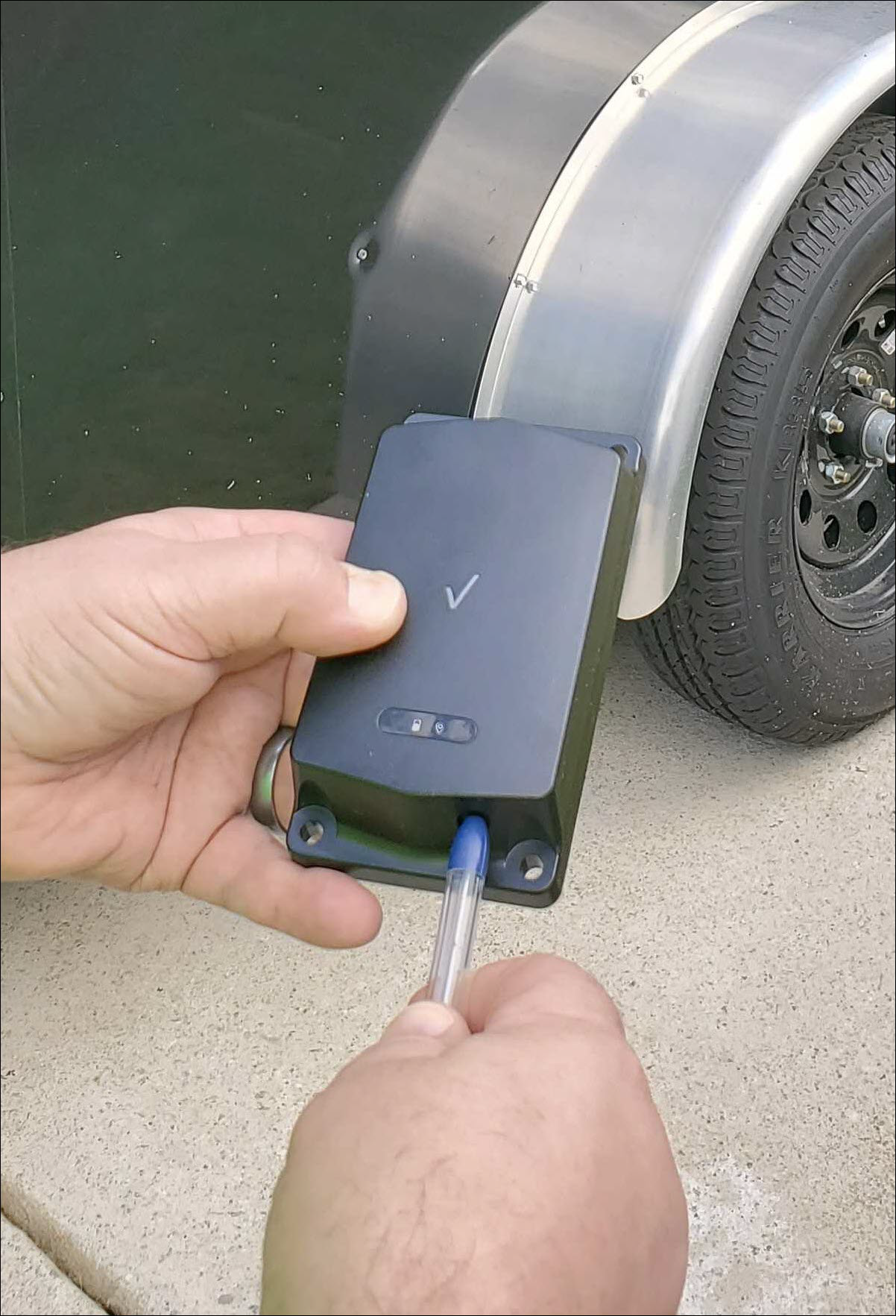

In plaats van alleen uw vinger te gebruiken kunt u een gesloten pen gebruiken om de onderste rand van de knop 1-3 seconden ingedrukt te houden om het apparaat te wekken.
Als u het apparaat voor de eerste keer inschakelt moet u mogelijk twee keer de knop indrukken. De eerste keer drukken wekt het apparaat en de tweede keer drukken start de netwerkstatuscontrole.
Het apparaat voert een statustest uit voor de accu en het netwerk. De resultaten van de statustest worden weergegeven via de status-ledlampjes zoals hieronder beschreven. Na het loslaten van de statusknop kan het tot 30 seconden duren voordat de ledlampjes gaan branden en deze blijven vervolgens 5 seconden aan. Druk nog eens op de statusknop om de status opnieuw te controleren. Let op dat als u nogmaals op de knop Status drukt het apparaat niet uitgeschakeld wordt.
|
Pictogram |
Naam |
Status |
|---|---|---|
|
|
Accu |
|
|
|
Netwerk |
|
|
|
Gps |
|
|
|
Bluetooth |
Op dit moment worden Bluetooth-functies niet ondersteund op het apparaat. Als de statusknop langer dan 3 seconden ingedrukt wordt slaat het apparaat de netwerktest over en schakelt het de Bluetooth-koppelmodus in. Als de Bluetooth-koppelmodus is ingeschakeld: 1. wacht tot het Bluetooth-ledlampje uit gaat en 2. Houd de statusknop korter ingedrukt (1-3 seconden) om de netwerkcontrole te herstarten. |
-
Draadloze boor met metrische en standaard bits en doppen (voor contramoeren). Raadpleeg Wat wordt er meegeleverd voor de groottes van het bevestigingsmateriaal.
-
Veiligheidsbrillen of andere oogbescherming
-
Marker om aan te geven waar de gaten geboord moeten worden.
-
Indien gevraagd door de klant: Een afdichtingsgel zonder siliconen om na montage rond het apparaat aan te brengen.
-

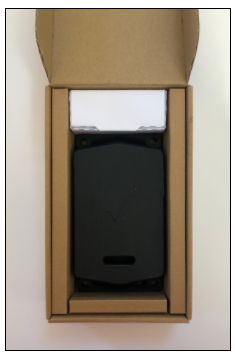

EAT-B-apparaat
-
4 x zelftappende schroeven voor metaal: standaard 5/16” (8mm) zeskant, nummer 12 grootte, 1 inch lang
-
4 x bouten: Getande flens 5/16” zeskant, 10-32 draad, 1 ¼ inch lang, 0,19 inch schroefbreedte
-
4 x contramoeren 3/8” (9,5 mm) kop
-
4 x sluitringen, platte
Let op
Vraag altijd om toestemming voordat u gaat boren en controleer of u geen nabijgelegen apparatuur of door de OSHA vereiste gecertificeerde ROPS-structuren beschadigt. Raadpleeg het help-artikel over ROPS-identificatie voor meer informatie over het identificeren van ROPS-structuren.
Afhankelijk van waar het apparaat bevestigd is, kunt u schroeven of bouten met contramoeren en sluitringen gebruiken. Bij het gebruiken van schroeven of bouten kan het vooraf boren van gaten de taak vereenvoudigen. Op basis van de soort bevestiging kunnen tiewraps of dubbelzijdige tape gebruikt worden om het apparaat te bevestigen.
-
Als u niet zeker weet welke onderdelen door de fabrikant worden aangeduid als ROPS-structuur, moet u altijd redelijke pogingen doen om apparaten te bevestigen op een plek waar het kan worden vastgezet met tiewraps of dubbelzijdig tape.
-
Gebruik minimaal twee stroken dubbelzijdige tape van 2,5 cm breed over de volledige lange kant van het volgsysteem.
-
De Reveal Hardware Installer-app vervangt de VZ Check App.
Download de Reveal Hardware Installer-app in Google Play Reveal Hardware Installer voor Android of in de App Store Reveal Hardware Installer voor iOS.
Met gebruik van de Reveal Hardware Installer-app, voordat u het apparaat aan het bedrijfsmiddel bevestigt, kunt u:
-

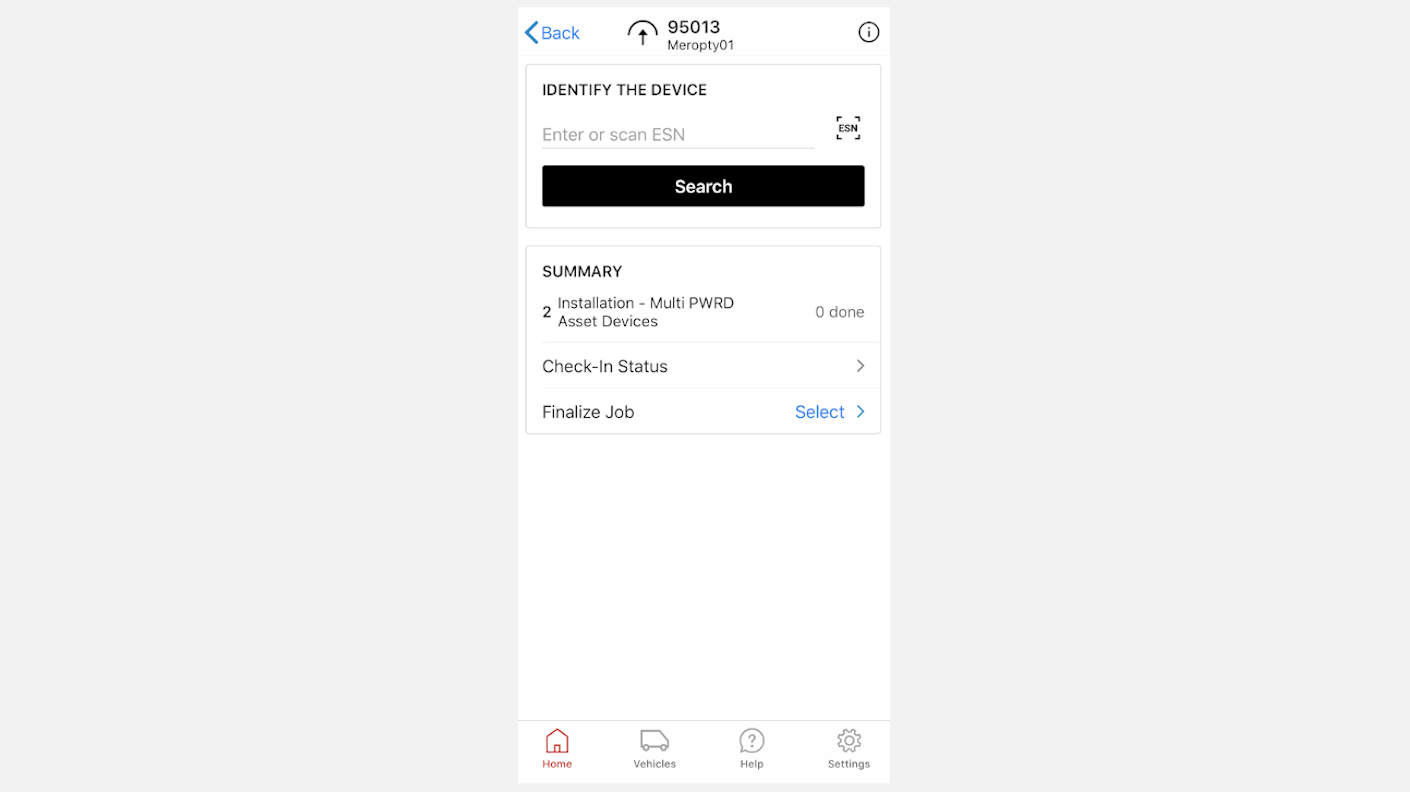

De werkopdracht selecteren en vervolgens de barcode van het apparaat scannen of u kunt de ESN van het apparaat invoeren.
-

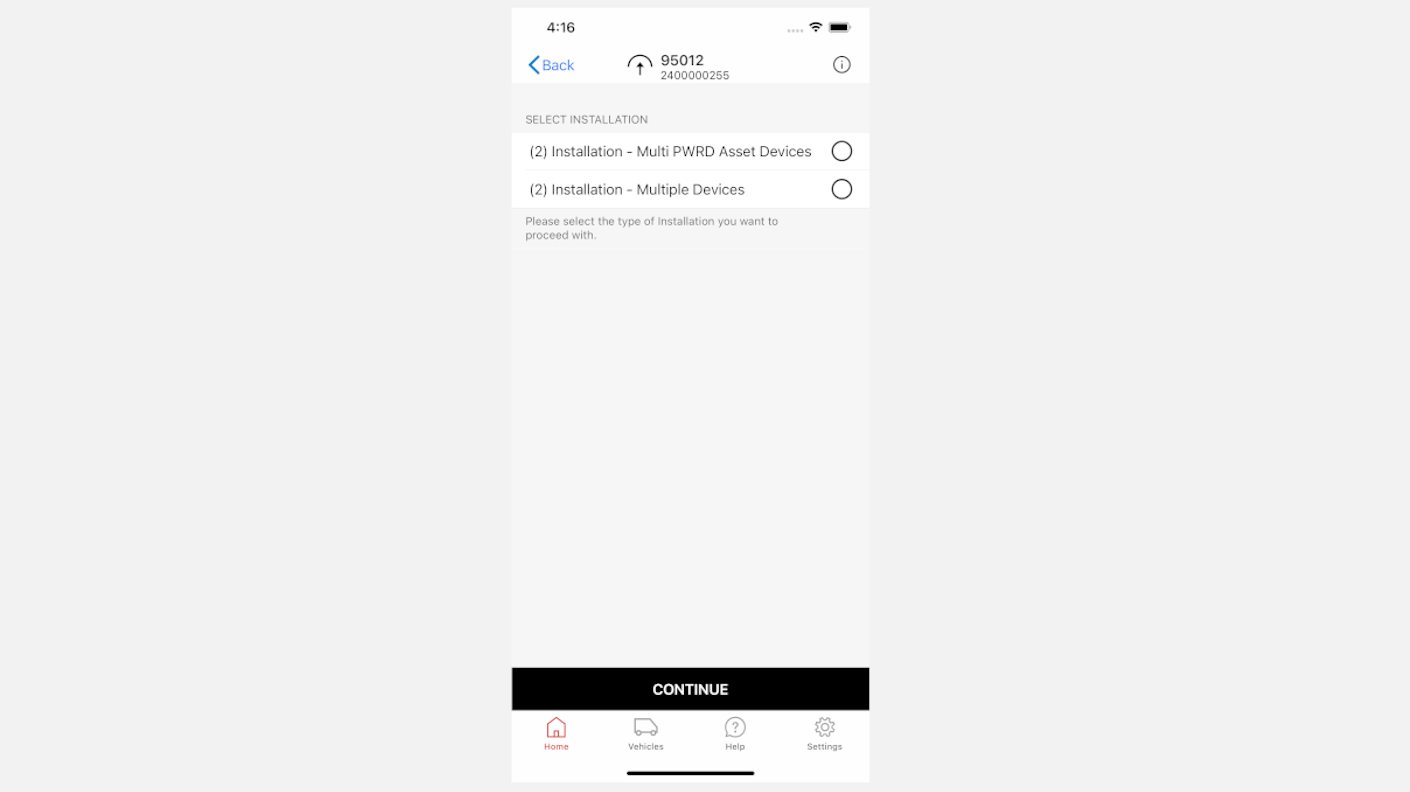

Selecteer meerdere apparaten van het PWRD-bedrijfsmiddel in de lijst. (Opmerking: de selectie is van toepassing op alle volgsystemen in bedrijfsmiddelen, voor aangedreven en niet-aangedreven bedrijfsmiddelen.)
-

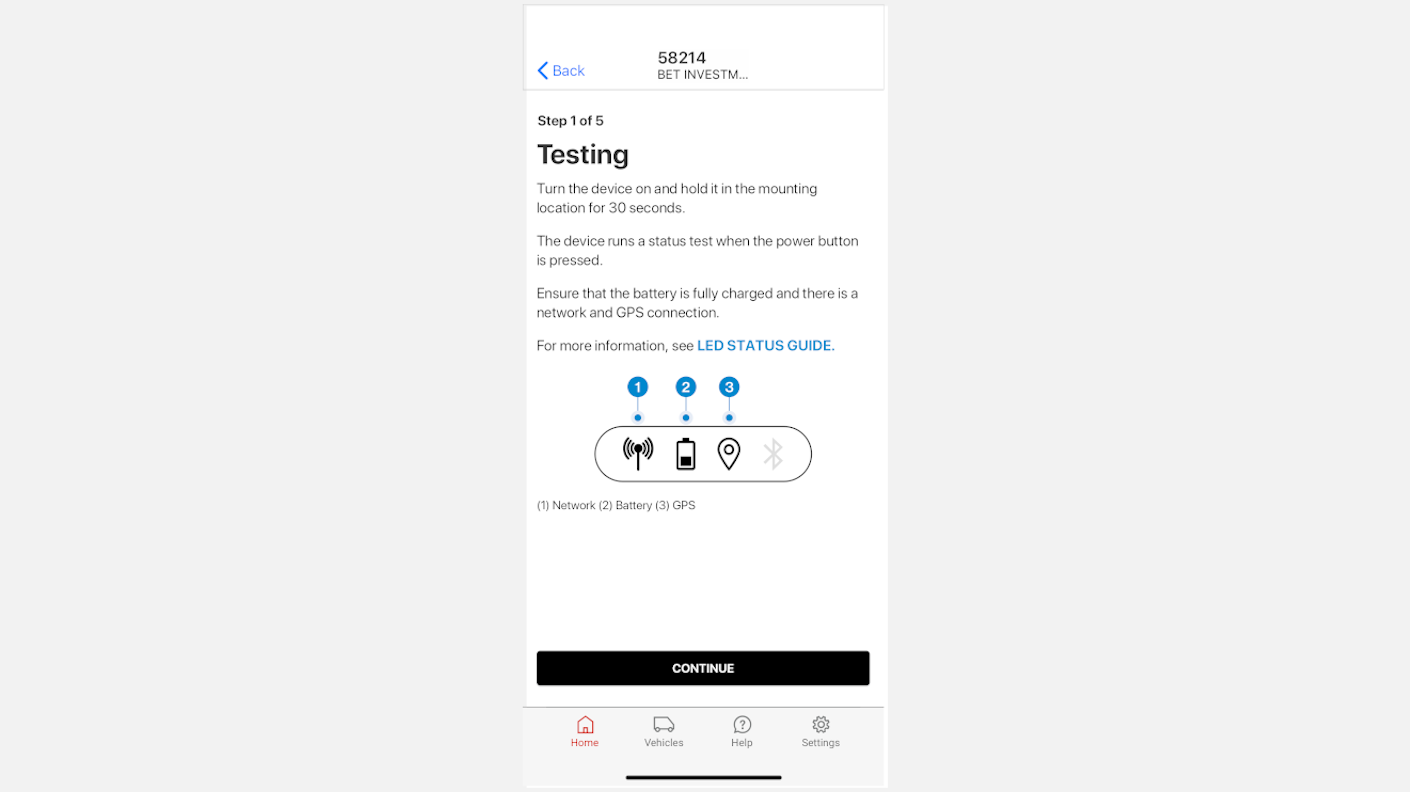

De netwerkverbinding van het apparaat testen.
(Raadpleeg het gedeelte Statusknop en het gedeelte Status-ledlampjes.)
-

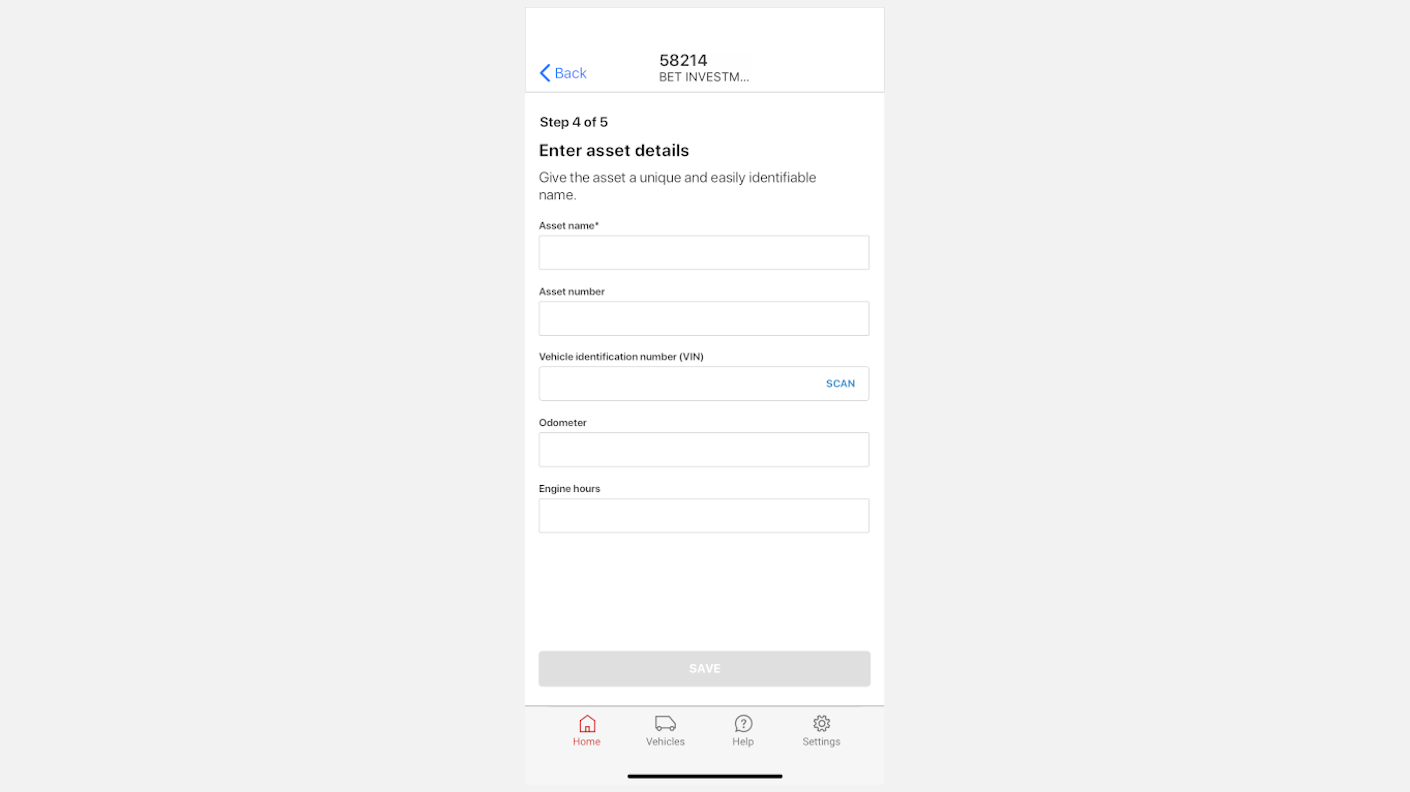

De gegevens van het bedrijfsmiddel invoeren.
-

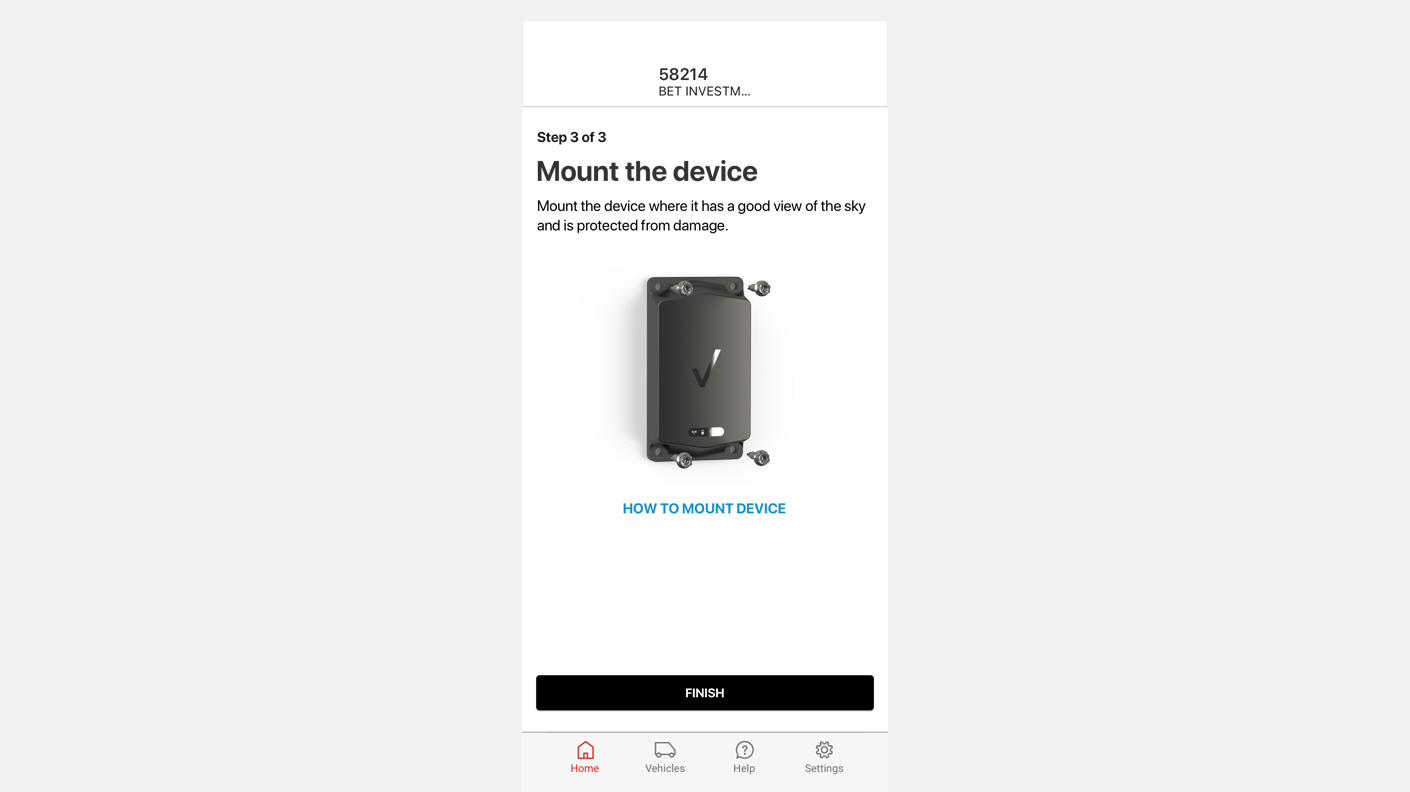

Het apparaat aan het bedrijfsmiddel bevestigen. (Raadpleeg het gedeelte Het apparaat bevestigen.)
-
De instelling voltooien en het apparaat activeren.
Dit gedeelte biedt informatie over waar u het apparaat kunt bevestigen en hoe u het apparaat kunt bevestigen.
Het belangrijkste is om het apparaat eerst vast te houden op de locatie waar u het wilt bevestigen. U moet eerst de testen voor het netwerk en de gps uitvoeren voordat u de gaten boort. U voert de test uit door op de statusknop van het apparaat de drukken en de netwerkstatus-ledlampjes af te lezen (constant = netwerkverbinding). Als de ledlampjes niet aangeven dat er verbinding is gemaakt met een netwerk en een gps-locatie, herhaalt u de test ergens anders op het bedrijfsmiddel totdat u verbinding heeft gemaakt met een netwerk en gps-locatie.
-
Zorg ervoor dat het bedrijfsmiddel zich niet bevindt op een locatie waar netwerk- of gps-signalen verstoord kunnen worden tijdens de installatie, bijvoorbeeld onder een metalen structuur.
-
Hoewel het apparaat IP67-bescherming heeft, moet u het apparaat uit de buurt houden van bewegende onderdelen of gebieden waarin het wordt blootgesteld aan wegpuin of krachtige waterstralen. Gebruik het meegeleverde bevestigingsmateriaal. Gebruik geen klinknagels of verzonken schroeven.Niet te stevig vastdraaien. Het plastic rond het montagegat kan breken als u te ver doordraait of het verkeerde bevestigingsmateriaal gebruikt.
-
Wees u ervan bewust dat de verbinding en gegevensoverdracht beperkt kan worden als u het apparaat onder de vloer bevestigt. Dit is zeker het geval als de metalen oplegger of container gesloten is in tegenstelling tot een open vlakke oplegger.
-
Goede bevestigingslocaties op opleggers zijn: de bovenkant van de trekhaak van de oplegger, de zijhekken of de voorzijde van scheidingswand.
-
Het wordt niet aangeraden om een ladder te gebruiken bij installaties. Als u echter op hoogte werkt, is het uw verantwoordelijkheid om ervoor te zorgen dat u een veiligheidsuitrusting gebruikt en dat de juiste veiligheidsprocedures worden gevolgd.
-
Wij raden het af om het apparaat onder een bedrijfsmiddel naar beneden wijzend te bevestigen omdat dit de nauwkeurigheid van de rapporten kan beïnvloeden.
-

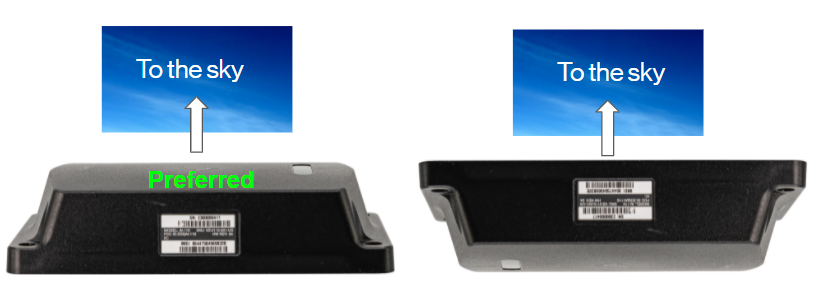

Hoe je het apparaat monteert of oriënteert heeft invloed op de prestaties ervan. Hier volgen de beste montageopties:

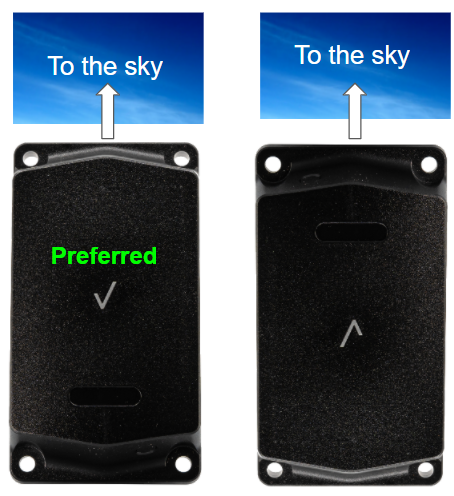

Als het apparaat verticaal op een verticaal oppervlak wordt gemonteerd, dan moet dit het liefst met het Verizon-vinkje naar boven. Zo zit de statusknop onderaan, zodat deze beter beschermd is tegen de weersomstandigheden.

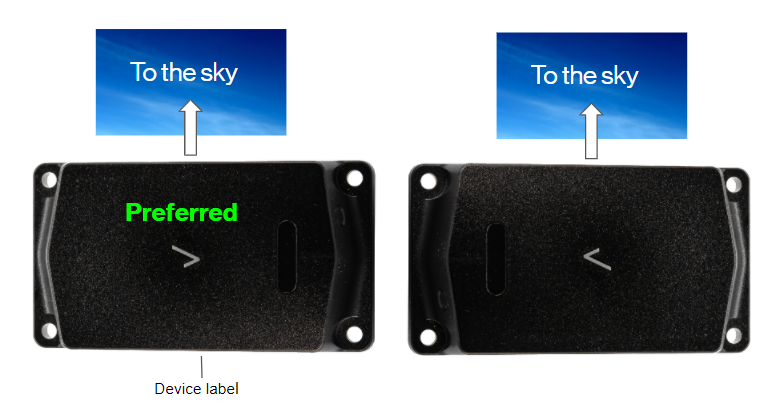

Als het apparaat horizontaal wordt gemonteerd op een verticaal oppervlak, dan moet dit het liefst met het apparaatlabel (label niet afgebeeld) naar beneden. Zo verslijt het label niet door de weersomstandigheden.
Als het apparaat wordt gemonteerd op een horizontaal oppervlak, zorg er dan voor dat het Verizon-vinkje (de voorkant van het apparaat) naar boven wijst. Het apparaat ondersteboven monteren wordt niet aangeraden, omdat dit de nauwkeurigheid van de rapportage kan beïnvloeden.

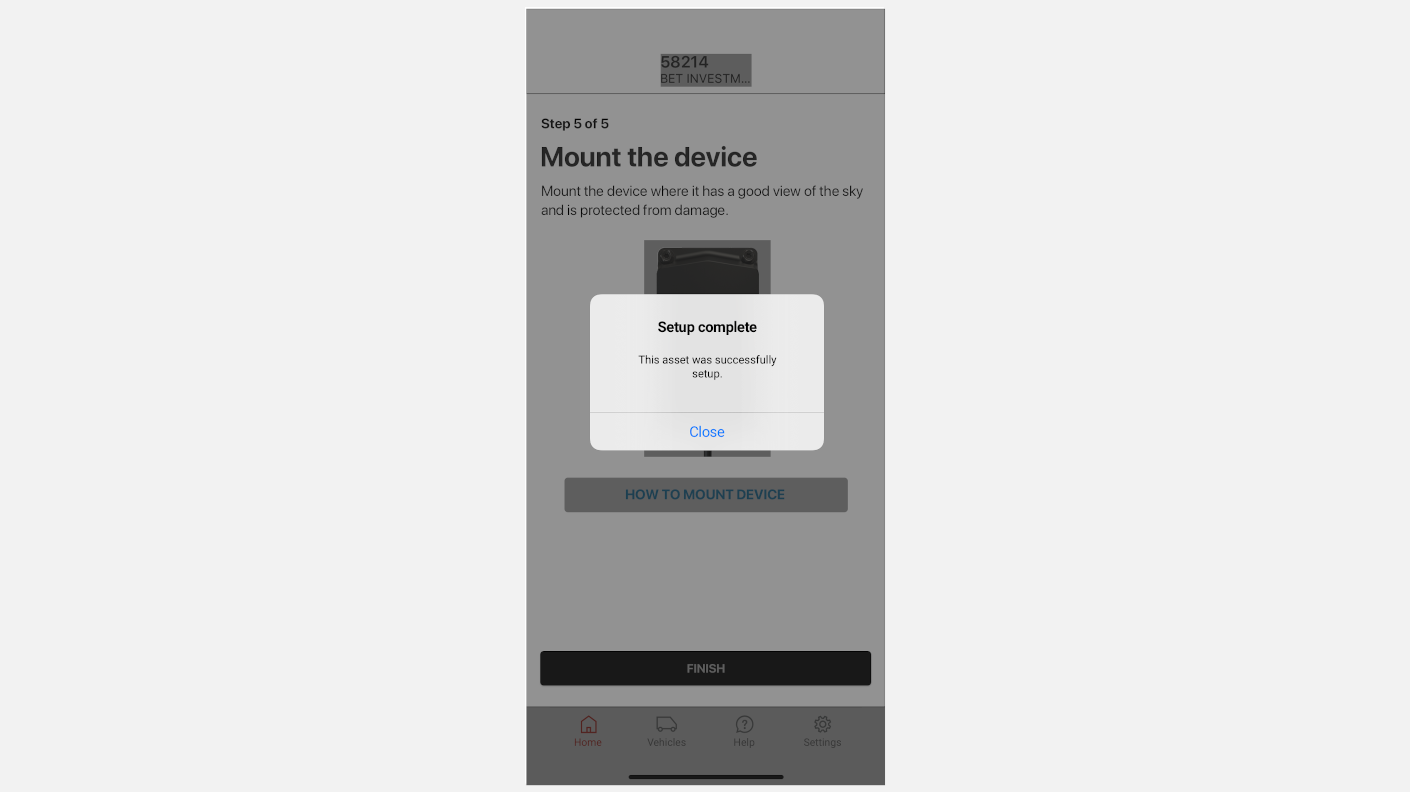

Na een gelukte netwerk- en gps-test en nadat u de apparaatinstelling en -activering heeft voltooid in de Reveal Hardware Installer-app.
-
Houd het apparaat vast op de plaats van bevestiging en markeer de locaties van de vier montagegaten die u gaat boren.
-
Als u schroeven gebruikt, raden we aan om de gaten vooraf te boren.
-
Bevestig het apparaat aan het bedrijfsmiddel met behulp van de meegeleverde schroeven of bouten. Gebruik geen klinknagels of verzonken schroeven. Niet te stevig vastdraaien. Het plastic rond het montagegat kan breken als u te ver doordraait of het verkeerde bevestigingsmateriaal gebruikt.
Overeenkomstig de voorwaarden van de Hoofdovereenkomst met betrekking tot technologie en abonnementsdiensten tussen u en Verizon Connect is Verizon Connect niet aansprakelijk voor verlies of schade in verband met de zelf uitgevoerde installatie van apparatuur, waaronder, maar niet beperkt tot, wanneer de apparatuur of diensten niet goed kunnen functioneren, tenzij dergelijke schade is veroorzaakt door nalatigheid of verzuim van Verizon Connect. Volghardware die aan de diagnostische poort in voertuigen met externe apparaten is aangesloten kan ervoor zorgen dat het externe apparaat of het voertuig minder goed functioneert. Deze externe apparaten zijn onder andere rolstoelliften, stationairbesturingsmodules en PTO’s. Indien er een conflict bestaat, neem dan contact op met Verizon Connect Support om uw volghardware te configureren om het externe apparaat te ondersteunen. Als dit niet gedaan wordt, is Verizon Connect niet aansprakelijk voor schade die voortkomt uit of gekoppeld is aan uw gebruik van de apparaten. Geïnstalleerde apparaten mogen alleen worden verwijderd en verplaatst naar een ander voertuig indien het tweede voertuig getest is voor compatibiliteit, volgens deze instructies. Indien overplaatsingen tussen voertuigen niet volgens deze instructies verlopen, komen alle garanties van Verizon Connect te vervallen en wordt Verizon Connect van alle aansprakelijkheid ontheven voor schade door of via het gebruik van de apparaten.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik ervan is onderhevig aan de volgende twee voorwaarden:
(1) dit apparaat mag geen schadelijke storing veroorzaken, en
(2) dit apparaat moet storing accepteren, ook storing die mogelijk tot een ongewenste werking van het apparaat leidt. Wijzigingen en aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij worden goedgekeurd, kunnen ertoe leiden dat de gebruiker het apparaat niet meer mag gebruiken.
Dit apparaat is getest en voldoet aan de beperkingen voor een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze beperkingen zijn ervoor bestemd om redelijke bescherming te bieden tegen schadelijke storingen in een residentiële installatie. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Indien niet volgens de instructies geïnstalleerd of gebruikt, kan dit apparaat schadelijke storingen aan radiocommunicatie toebrengen. Er is echter geen garantie dat bij een bepaalde installatie geen storing zal optreden.
Als dit apparaat wel schadelijke storing toebrengt aan radio- of televisie-ontvangst, wat kan worden vastgesteld door het apparaat uit en aan te zetten, wordt de gebruiker aangemoedigd te proberen de storing door een of meer van de volgende maatregelen te verhelpen:
-
De ontvangende antenne heroriënteren of verplaatsen.
-
Vergroot de afstand tussen het apparaat en de ontvanger.
-
Sluit het apparaat aan op een ander circuit dan dat waarop de ontvanger is aangesloten.
-
Vraag de leverancier of installatiemonteur om hulp.
