Installatiehandleiding: CalAmp TTU 720 en CalAmp TTU 730 in Reveal

This is a printed page that might be out of date. To read the most up-to-date help content, visit https://device-help.verizonconnect.com.

Vaardigheidsniveau: Beginner

De installatie kan snel en eenvoudig worden uitgevoerd, ongeacht welke ervaring iemand heeft.


Geschatte installatietijd: 10-20 minuten

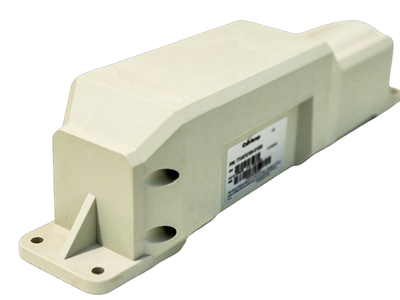

Dit artikel geeft weer hoe de niet-aangedreven volgsystemen in bedrijfsmiddelen, CalAmp 720 en CalAmp 730, geïnstalleerd moeten worden.

Het bevat:

Voorbereiding voor de installatie

Voordat u het apparaat installeert, moet u een paar dingen doen voor een soepel installatieproces.

Controleer de inhoud van de doos

U moet de volgende dingen ontvangen hebben:

  • CalAmp 720 OF CalAmp 730
  • 4 schroeven
  • 4 platte sluitringen
  • 4 borgmoeren
  • Activeringsmagneet

Maak uw wagenpark klaar

We raden aan om het apparaat buiten in een gebied met goede netwerkdekking te installeren.

Pak uw gereedschap en benodigdheden

Afhankelijk van uw type bedrijfsmiddel heeft u het volgende gereedschap nodig:

  • Draadloze boor
  • 3/16” boorijzer
  • 3/8” steeksleutel
  • 5/16” moerdop - 1/4” draaier
  • 1/4” ratel
  • Priem
  • Roestwerende verf (zwart of grondverf)

Het systeem installeren

1. Kies een plek waar u het apparaat kunt bevestigen

Het apparaat moet bevestigd worden:

  • in een gebied zonder bewegende onderdelen.
  • met een vrij zicht op de lucht.
  • waar het niet blootgesteld wordt aan water of wegpuin.
  • Plaats het niet vlak onder iets van metaal.

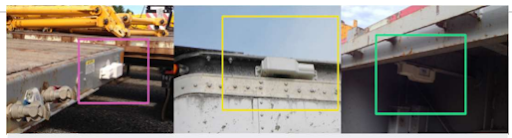

Veelgebruikte locaties zijn:

  • Bovenkant van de trekhaak
  • Trekhaakrail
  • Zijhek
  • Voorzijde van scheidingswand


2. Noteer de informatie over het apparaat en voertuig


Noteer het serienummer van het apparaat. Dit heeft u nodig om de installatie te verifiëren.

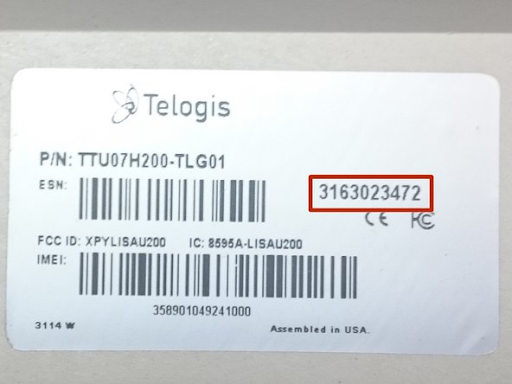

U kunt het ESN label aan de onderkant van het apparaat vinden.

Het apparaat bevestigen

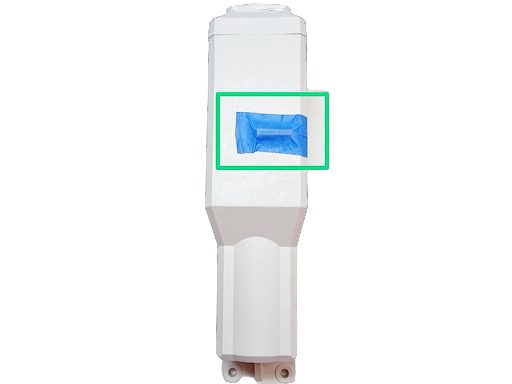

Verwijder de activeringsmagneet niet voordat de installatie voltooid is.


  1. Boor een gat van 3/16” voor elk montagegat op het apparaat.
  2. Gaten ontbramen.
  3. Verwijder metaalschaafsel van het oppervlak van de dwarsbalk.
  4. Verf alle blootliggende metalen oppervlakten in en rondom gaten met een roestwerende verf.
  5. Laat de verf 10 minuten drogen.
  6. Bevestig het apparaat met schroeven (4), platte sluitringen (4) en borgmoeren (4).
  7. Zorg dat de platte sluitringen tussen de schroefkoppen en de plastic apparaatbehuizing zitten.
  8. Draai elke schroef vast met een 5/16" moerdop, ratel en 3/8" steeksleutel.

Gooi de activeringsmagneet niet weg. Mogelijk heeft u deze nog nodig om het systeem te resetten.

Het systeem configureren

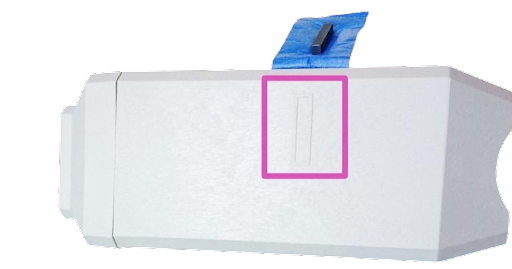

  1. Verwijder de magneet na het bevestigen. Het volgsysteem wordt hiermee ingeschakeld en verstuurt de eerste plot naar Reveal. Daarna komt er 24 uur geen nieuw rapport. CalAmp_730_magnet_removed.png
  2. Om de plottijd te wijzigen plaatst u de magneet opnieuw en laat u deze 2 minuten zitten. Daarna haalt u de magneet weer weg en verifieert u opnieuw.
  3. Zorg dat het systeem goed rapporteert. Als dat niet gebeurt, plaatst u de magneet twee minuten en haalt u deze vervolgens weer weg.

Werking verifiëren

Controleer of het systeem goed rapporteert door in Reveal te zoeken naar de voertuignaam of het serienummer van het voertuig.

Een installatie verifiëren in Reveal.

Neem contact op met de ondersteuning.

Installatiepartners

Installatiepartners van Verizon Connect moeten de app Reveal Hardware Installer (RHI) gebruiken om de installatie te verifiëren. Indien u problemen met de RHI-app ervaart, neem dan contact op met het ondersteuningsteam van Installer.
