Instrukcja montażu: Urządzenie śledzące zasoby sprzętowe — zasilanie bateryjne (dla Floty)
Poziom umiejętności: Średniozaawansowany
Instalatorzy muszą umieć demontować deski rozdzielcze i zestawy wskaźników, a także umieć bezpiecznie mocować i montować urządzenia.
W tym artykule zawarto instrukcje dla klientów i profesjonalnych pracowników-monterów, dzięki którym można prawidłowo zamontować urządzenie śledzące zasoby sprzętowe z zasilaniem bateryjnym (EAT-B). Opisano w nim również, jak połączyć to urządzenie i sprawdzić, czy właściwie raportuje ono dane.
Uwaga
Montaż dla Floty wymaga połączenia numeru seryjnego z urządzeniem i zweryfikowania urządzenia.
Tematy omówione w artykule:
-
-
Co znajduje się w opakowaniu
-
-
Wskazówki dotyczące montażu i orientacji urządzenia EAT
-
Urządzenie EAT-B zostało zaprojektowane przez firmę Verizon Connect w celu zastąpienia urządzenia CalAmp TTU-730. Cechy i funkcje urządzenia:
-
Bardziej zwarta konstrukcja
-
Dłuższy czas działania baterii
-
Zoptymalizowana konstrukcja anteny wewnętrznej zapewniająca lepszy odbiór sygnału
-
Przycisk zasilania (eliminujący konieczność wyjęcia magnesu, co było niezbędne w przypadku urządzenia TTU-730)
-
Kontrolki stanu
-
Stopień ochrony przed wnikaniem wody i pyłu: IP67

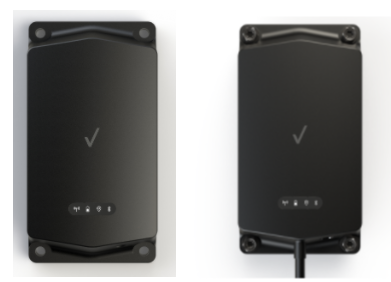

Pamiętaj, że urządzenia EAT i EAT-B wyglądają podobnie. W niniejszej instrukcji montażu opisano urządzenie EAT-B, które jest zasilane wyłącznie bateryjnie i nie ma zintegrowanego kabla zasilającego ani kabla we/wy.
-
4 wkręty samogwintujące do metalu: standardowe 5/16 cala (8 mm) z łbem sześciokątnym, rozmiar 12, długość 1 cal
-
4 śruby: 5/16 cala (8 mm) ząbkowane z łbem sześciokątnym, gwint 10-32, długość 1¼ cala (32 mm), 0,19 cala szerokości wkręta
-
4 przeciwnakrętki 3/8 cala (9,5 mm)
-
4 podkładki płaskie
Ostrzeżenie
Przed wierceniem należy uzyskać zgodę na przeprowadzenie tego rodzaju prac, a także należy przeprowadzić oględziny, aby się upewnić, że nie dojdzie do uszkodzenia pobliskiego wyposażenia ani certyfikowanych konstrukcji ochronnych przed skutkami przewrócenia (ROPS) wymaganych przez OSHA. Aby uzyskać więcej informacji, zapoznaj się z artykułem pomocy dotyczącym identyfikacji konstrukcji zabezpieczających przy przewróceniu.
W zależności od miejsca montażu urządzenie można zamocować, używając dołączonych wkrętów albo stosując śruby z przeciwnakrętkami i podkładkami. W przypadku użycia wkrętów lub śrub wstępne nawiercenie otworów może ułatwić wykonanie zadania. W zależności od zastosowania do montażu urządzenia można również użyć opasek zaciskowych lub taśmy VHB.
-
Jeśli nie można określić, które części tworzą zdefiniowaną przez producenta konstrukcję ROPS, należy podjąć stosowne działania, aby zamontować urządzenia w lokalizacjach, gdzie można je zamocować przy użyciu opasek kablowych i taśmy VHB.
-
Użyj co najmniej dwóch pasków taśmy VHB o szerokości 1 cala (25 mm) i umieść je na całej długości krawędzi najdłuższego boku lokalizatora zasobu. Użyj co najmniej dwóch pasków taśmy VHB o szerokości 1 cala (25 mm) i umieść je na całej długości krawędzi najdłuższego boku lokalizatora zasobu.
-
Mocna wiertarka akumulatorowa
-
Wkrętak nasadowy 5/16 cala (8 mm)
-
Klucz 3/8 cala (9,5 mm)
-
Do montażu urządzenia EAT można również użyć opasek zaciskowych i taśmy VHB odpornej na warunki atmosferyczne.
-
Dwa paski taśmy VHB o wymiarach 4 cale × 1 cal.
-
Przed zastosowaniem taśmy VHB należy koniecznie dokładnie wyczyścić i osuszyć powierzchnię montażową.
-
Po naciśnięciu przycisku stanu urządzenie wybudzi się lub przeprowadzi testy stanu dotyczące stanu naładowania baterii oraz sygnałów sieci komórkowej i GPS.
Uwaga
Naciśnięcie przycisku stanu nie spowoduje wyłączenia urządzenia.
-
Przytrzymaj urządzenie w miejscu montażu.
-
Naciśnij i przytrzymaj przycisk stanu przez 1–3 sekundy, aby wybudzić urządzenie.
Uwaga
Nie należy trzymać przycisku stanu wciśniętego dłużej niż przez 3 sekundy, ponieważ urządzenie może przejść do trybu parowania Bluetooth, który na chwilę obecną nie jest obsługiwany.
Jeżeli urządzenie przejdzie do trybu parowania Bluetooth, zaczekaj około 30 sekund, aż dioda LED Bluetooth przestanie migać, a następnie naciśnij i przytrzymaj przycisk stanu przez 1–3 sekundy, aby ponownie rozpocząć kontrole stanu.
Ostrzeżenie
Po zwolnieniu przycisku stanu kontrolki mogą zaświecić się po 30 sekundach i pozostać włączone przez około 5 sekund.
|

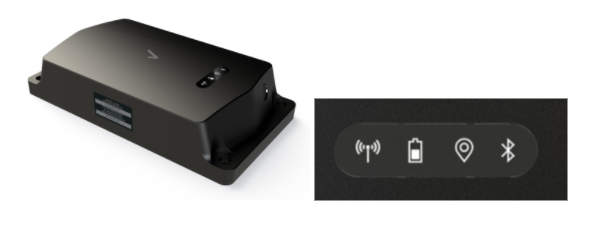

Ikona |
Imię i nazwisko |
Status |
|---|---|---|
|
|
Akumulator |
|
|
|
Sieć |
|
|
|
GPS |
|
|
|
Bluetooth |
W tym momencie urządzenie nie obsługuje funkcji Bluetooth dostępnych dla użytkownika. |
Uwaga
Przed wierceniem zawsze rozejrzyj się i upewnij się, że nie uszkodzisz pobliskiego wyposażenia lub certyfikowanych konstrukcji zabezpieczających przy przewróceniu.
-
Przytrzymaj urządzenie w miejscu, w którym chcesz je zamontować. Naciśnij raz przycisk stanu urządzenia, aby je wybudzić. Naciśnij przycisk stanu ponownie, aby zainicjować kontrole stanu urządzenia.
-
Jeżeli kontrolka sieci komórkowej świeci się światłem ciągłym, połączenie z siecią zostało ustanowione prawidłowo.
-
Jeżeli kontrolka GPS powoli miga, urządzenie szuka sygnału GPS i nie nastąpiło jeszcze pomyślne połączenie z sygnałem GPS.
-
-
Jeżeli miejsce montażu jest prawidłowe, zamocuj urządzenie w zasobie, używając dołączonych wkrętów lub śrub. NIE dokręcaj wkrętów zbyt mocno, ponieważ spowodowałoby to złamanie kołnierzy otworu montażowego.
-
Wstępne nawiercenie otworów montażowych może ułatwić wykonanie zadania.
-
We wskazówkach dotyczących montażu i orientacji urządzenia EAT podano przykładowe lokalizacje montażu na naczepach, przyczepach płaskich i przyczepach niskopodwoziowych oraz szczegóły dotyczące orientacji montażu preferowanej przez firmę Verizon Connect.
Ostrzeżenie
Orientacja urządzenia może wpływać na jego działanie.
Montowanie urządzenia pod panelami podłogowymi, wewnątrz zamkniętych metalowych naczep i w kontenerach może ograniczyć zdolność akwizycji sygnałów i przesyłania danych. Nie zalecamy montowania urządzenia skierowanego w dół pod zasobem, gdyż może to obniżyć dokładność raportowania.
Mimo że urządzenie EAT ma stopień ochrony IP67, zaleca się, aby trzymać je z dala od strumieni wody pod wysokim ciśnieniem. Należy również unikać źródeł dużego ciepła (+180°F / 82°C), ruchomych części i obszarów, w których urządzenie będzie narażone na uszkodzenie przez odpady.

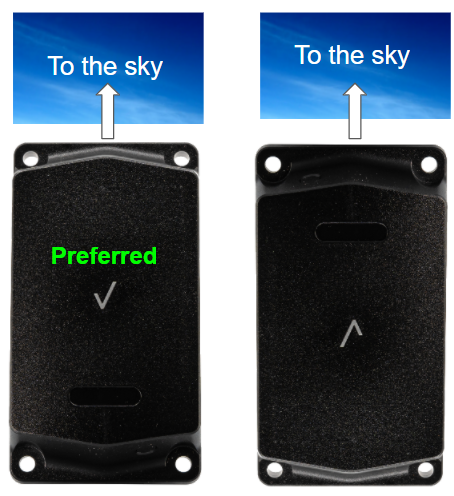

Podczas montażu urządzenia w pionie na pionowej powierzchni preferowana orientacja jest oznaczona znakiem zaznaczenia Verizon prawą stroną do góry. W ten sposób przycisk stanu jest na dole, gdzie jest mniej narażony na działanie czynników atmosferycznych.

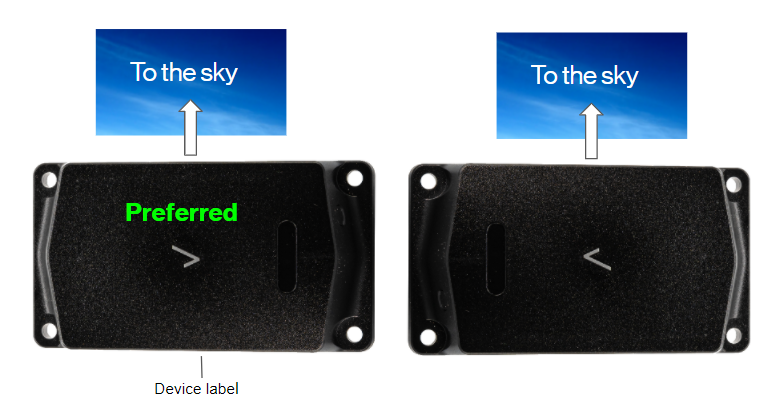

W przypadku montażu urządzenia w poziomie na pionowej powierzchni preferowana orientacja jest taka, że etykieta urządzenia (etykieta niewidoczna na obrazku) jest skierowana do dołu. W ten sposób etykieta jest chroniona przez zużyciem pod wpływem czynników atmosferycznych.

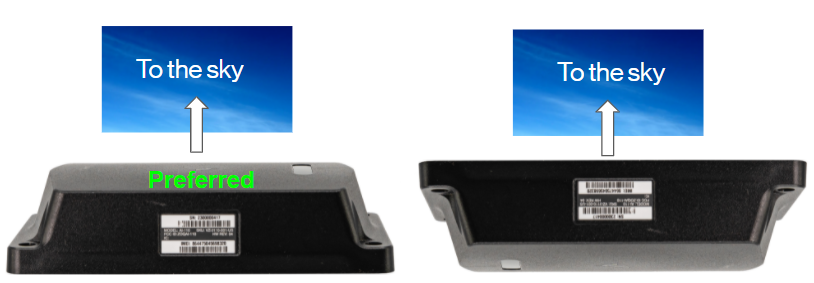

W przypadku montażu urządzenia na poziomej powierzchni znak zaznaczenia Verizon, który jest na przodzie urządzenia, ma być skierowany do góry. Montaż urządzenia skierowanego do dołu nie jest wskazany, ponieważ może to negatywnie wpłynąć na dokładność raportowania.
W przypadku nawiązywania połączenia i weryfikowania montażu za pośrednictwem portalu Fleet przez klienta postępuje się zgodnie z procesem opisanym w artykule Montaż lub wymiana sprzętu. Informacje na ten temat można również uzyskać, używając menu pomocy w portalu Floty.
Jeżeli nawiązywanie połączenia i weryfikowanie montażu wykonuje profesjonalny partner montażowy firmy Verizon Connect, postępuje zgodnie z procesem opisanym w artykule Portal montera. Z tej metody mogą także korzystać klienci. Aby skonfigurować uprawnienia dotyczące konta i dostępu, należy skontaktować się z partnerem odpowiadającym za wdrożenie.

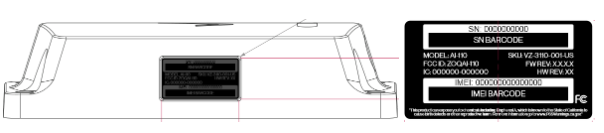

Klienci i pracownicy mogą także zweryfikować montaż, dzwoniąc do działu pomocy technicznej ds. montażu dla Floty firmy Verizon Connect pod numer (877) 943-7306. W tym celu trzeba podać numer seryjny znajdujący się na etykiecie urządzenia.
