Instrukcja montażu: Urządzenie śledzące zasoby sprzętowe z zasilaniem sieciowym (dla systemu Reveal)
Poziom umiejętności: ekspert
Instalator umie zidentyfikować popularne silniki i systemy elektryczne pojazdów oraz zasobów, takie jak moduły sterowania, czujniki, przewody wyzwalaczy, alternatory, rozruszniki i cewki, oraz podłączyć się do nich. Instalator umie używać rezystorów podciągających i ściągających, przekaźników i diod.
Poziom umiejętności: zaawansowany
Instalatorzy muszą posiadać praktyczną wiedzę na temat układów elektrycznych i rozruchowych pojazdu oraz znać zasady korzystania z przekaźników, diod i wejść czujników.
W tej instrukcji opisano, jak zamontować urządzenie śledzące zasoby sprzętowe (EAT). Jest ona przeznaczona dla klientów Verizon Connect korzystających z systemu Reveal.
Omówione zagadnienia:
-
Wiertarka akumulatorowa z wiertłami metrycznymi i standardowymi. Rozmiary elementów montażowych podano w kroku 2.
-
Okulary ochronne lub inne środki ochrony oczu
-
Znacznik do oznaczania miejsca, w którym będą wiercone otwory
-
W przypadku wiercenia otworu przelotowego użyj przepustu kablowego i uszczelnij przepust silikonem. (Aby uniknąć korozji powierzchni metalowych, użyj silikonu na bazie poliuretanu zamiast środka z utwardzaczami kwasowymi).
-
Termokurczliwe zaciski oczkowe i złącza doczołowe
-
Izolacja ochronna
-
Smar dielektryczny
-
Taśma izolacyjna Super 33 lub lepsza
-
Przewód o grubości 16–18G (1,5–0,75 mm2 do przedłużania połączeń (w razie potrzeby)
-
Opaski zaciskowe
-
Aplikacja Reveal Spotlight: Instalowanie aplikacji Reveal Spotlight
-
Urządzenie EAT z podłączoną wiązką przewodów o długości 4,5 m
-
4 wkręty samogwintujące do metalu: standardowe 5/16 cala (8 mm) z łbem sześciokątnym, rozmiar 12, długość 1 cal (25 mm)
-
4 śruby: 5/16 cala (8 mm) ząbkowane z łbem sześciokątnym, gwint 10-32, długość 1¼ cala (32 mm), szerokość 0,19 cala (5 mm)
-
4 przeciwnakrętki 3/8 cala (9,5 mm)
-
4 podkładki płaskie
Ostrzeżenie
Przed wierceniem należy uzyskać zgodę na przeprowadzenie tego rodzaju prac, a także należy przeprowadzić oględziny, aby się upewnić, że nie dojdzie do uszkodzenia pobliskiego wyposażenia ani certyfikowanych konstrukcji ochronnych przed skutkami przewrócenia (ROPS) wymaganych przez OSHA. Więcej informacji na temat identyfikacji konstrukcji zabezpieczających przy przewróceniu jest dostępnych w artykule pomocy dotyczącym identyfikacji konstrukcji ROPS.
W zależności od miejsca montażu urządzenie można zamocować, używając dołączonych wkrętów albo stosując śruby z przeciwnakrętkami i podkładkami. W przypadku użycia wkrętów lub śrub wstępne nawiercenie otworów może ułatwić wykonanie zadania. W zależności od zastosowania do montażu urządzenia można również użyć opasek zaciskowych lub taśmy VHB.
-
Jeśli nie można określić, które części tworzą zdefiniowaną przez producenta konstrukcję ROPS, należy podjąć stosowne działania, aby zamontować urządzenia w lokalizacjach, gdzie można je zamocować przy użyciu opasek kablowych i taśmy VHB.
-
Użyj co najmniej dwóch pasków taśmy VHB o szerokości 1 cala (2,5 cm) i umieść je na całej długości krawędzi najdłuższego boku lokalizatora.
-
-
Otwory montażowe (po jednym w każdym narożniku) (1)
-
Etykieta urządzenia z numerem seryjnym (SN) i międzynarodowym numerem identyfikacyjnym sprzętu mobilnego (IMEI) (2)
-
Kontrolki stanu baterii, połączenia sieciowego i sygnału GPS (3)
-
Przycisk stanu, który wybudza urządzenie, przeprowadza test stanu i wysyła raport (4)
-
Wiązka o długości 4,5 m (5)
Numer seryjny (SN) i numer IMEI urządzenia znajdują się również na etykiecie na pudełku.
Naciśnięcie przycisku stanu nie spowoduje wyłączenia urządzenia.
Zapisz numer seryjny urządzenia (SN). Ten numer będzie potrzebny później przy potwierdzaniu, że urządzenie nawiązało połączenie z systemem Reveal.
Numer seryjny (SN) urządzenia znajduje się na etykiecie urządzenia (patrz krok 3 powyżej).
Miejsce zamontowania urządzenia zależy częściowo od rodzaju zasilanego zasobu sprzętowego.
Dokonując wyboru, należy wziąć pod uwagę następujące aspekty:
-
Należy utrzymywać urządzenie z dala od ruchomych części lub obszarów, które narażają je na działanie zanieczyszczeń drogowych lub strumienia wody pod wysokim ciśnieniem. Dodatkowo:
-
Urządzenia nie należy montować obok żadnych maszyn wytwarzających ciepło.
-
Anteny dookolne urządzenia pozwalają na montaż z ustawieniem do zewnątrz, do góry lub na boki.
-
Zamontowanie urządzenia pod podłogą, szczególnie w zamkniętej metalowej przyczepie lub kontenerze oraz jeśli urządzenie jest skierowane w dół, może ograniczyć łączność z siecią.
Możliwe miejsca montażu:
-
Górna część języka naczepy
-
Szyna zaczepu
-
Szyny boczne
-
Przegroda przednia
Urządzenie jest montowane w dalszym kroku.
-
Przytrzymaj urządzenie w miejscu montażu.
-
Naciśnij i przytrzymaj przycisk stanu przez 1–3 sekundy, aby wybudzić urządzenie*.
-
Nie trzymaj przycisku stanu wciśniętego zbyt długo, ponieważ urządzenie może przejść do trybu parowania Bluetooth. To urządzenie na chwilę obecną nie obsługuje funkcji Bluetooth. Jeżeli urządzenie przejdzie do trybu parowania Bluetooth, zaczekaj około 30 sekund, aż dioda LED Bluetooth przestanie migać, a następnie naciśnij i przytrzymaj przycisk stanu przez 1–3 sekundy, aby ponownie rozpocząć kontrolę sieci.
-
-
Naciśnij przycisk stanu ponownie, aby rozpocząć kontrolę stanu.
-
Sprawdź kontrolki stanu. (Patrz tabela poniżej).
Jeżeli na etykiecie urządzenia podano, że wersja sprzętowa urządzenia to „A.1.1” lub wcześniejsza, musisz użyć dodatkowej siły i nacisnąć przycisk stanu.
Zamiast używać tylko palca, użyj długopisu ze skuwką i przyłóż go pod kątem, aby nacisnąć dolną krawędź przycisku i przytrzymać go przez 1–3 sekundy, żeby wybudzić urządzenie.
Tabela 1. Tabela stanu kontrolek
|
Ikona |
Nazwa |
Stan |
|---|---|---|
|
|
Akumulator |
|
|
|
Sieć |
|
|
|
GPS |
|
|
|
Bluetooth |
|
-
Urządzenie przeprowadza sprawdzenie stanu baterii, połączenia sieciowego i sygnału GPS.
-
Kontrolki mogą zaświecić się po 30 sekundach i pozostać włączone przez 5 sekund. Aby ponownie sprawdzić status, naciśnij przycisk stanu. Drugie naciśnięcie przycisku Status nie powoduje wyłączenia urządzenia.
Ten krok obejmuje:
-
Omówienie połączeń
-
Szczegółowe informacje na temat wiązki przewodów we/wy
-
Informacje na temat połączeń przewodów czujnika (wejść cyfrowych)
-
Informacje na temat bezpieczników
-
Podłączenie do źródła zasilania metodą 2-żyłową
-
Podłączenie do źródła zasilania metodą 3-żyłową
-
Podłączenie do cyfrowych czujników wejściowych/wyjściowych
Urządzenie EAT jest zasilane przez zasób sprzętowy, do którego jest montowane. Źródło zasilania zasobu sprzętowego można podłączyć metodą 2-żyłową lub 3-żyłową.
-
Metodę 2-żyłową zazwyczaj stosuje się w odniesieniu do naczep.
-
Metodę 3-żyłową, w której trzecią żyłę podłącza się do zapłonu, zazwyczaj stosuje się w odniesieniu do zasobów ciężkiego sprzętu (kolor żółty), takiego jak koparko-ładowarki czy spycharki.
Przed przystąpieniem do pracy zapoznaj się z wiązką przewodów.
Urządzenie EAT może wykrywać zmiany napięcia rzędu co najmniej 6 V w instalacjach 12–24 V i gdy na fazie jest napięcie, wymaga prądu o natężeniu 3 mA. Monitorowany sygnał powinien mieć jeden z dwóch stanów napięcia. Jeden stan powinien wskazywać brak napięcia (tj. 0 V w przypadku odniesienia do masy), a drugi stan powinien wskazywać napięcie w zakresie 6–24 V.
Uwaga
Należy sprawdzić sygnał napięciowy, aby upewnić się, że zapewnia on nieprzerwanie niezbędne wartości napięcia i prądu po ustawieniu w pozycji włączonej lub aktywnej.
Dla każdego wejścia czujnika urządzenie wykorzystuje metodę konfiguracji z zastosowaniem żyły wyzwalającej / żyły odniesienia. W związku z tym do każdego wejścia czujnika należy podłączyć oba przewody.
Jak podłączyć wejścia czujników
Aby wykonać połączenia przewodów wyzwalających i odniesienia, należy stosować jedną z poniższych metod. Jeśli wymagane jest monitorowanie dwóch czujników o tej samej polaryzacji, wystarczy podłączyć oba wejścia w taki sam sposób.
Do podłączenia złącza dodatniego wyzwalaczy użyj przewodu wejściowego o jednolitym kolorze. Do podłączenia żyły odniesienia / masy wejścia użyj wielokolorowego przewodu wejściowego.
Do podłączenia złącza ujemnego wyzwalaczy użyj wielokolorowego przewodu wejściowego. Do podłączenia żyły odniesienia / napięcia odniesienia prądu stałego (+V DC) użyj przewodu wejściowego o jednolitym kolorze.
Urządzenie EAT jest wyposażone w profilowaną wiązkę przewodów zasilających o długości 4,7 m oraz wiązkę przewodów wejścia/wyjścia zakończoną kolorowymi przewodami:
|
Kolor |
Funkcja |
Grubość przewodu [AWG (mm2)] |
|---|---|---|
|
Czerwony |
Akumulator prądu stałego (źródło zasilania) |
22 AWG |
|
Biały |
Zapłon |
26 AWG |
|
Czarny |
Masa |
22 AWG |
|
Użyj obu przewodów |
Przewody wejścia czujnika (instalować parami) |
|
|
Fioletowy |
Wejście cyfrowe 1: Sygnał wysoki ([+] wyzwalacza) |
26 AWG |
|
Fioletowo-czarny |
Wejście cyfrowe 1: Sygnał niski ([-] wyzwalacza) |
26 AWG |
|
Użyj obu przewodów |
Przewody wejścia czujnika (instalować parami) |
|
|
Niebieski |
Wejście cyfrowe 2: Sygnał wysoki ([+] wyzwalacza) |
26 AWG |
|
Niebiesko-czarny |
Wejście cyfrowe 2: Sygnał niski ([-] wyzwalacza) |
26 AWG |
|
Brązowy |
Wyjście cyfrowe 1: Sygnał wysoki ([+] wyjścia) |
26 AWG |
|
Zielony |
Wyjście cyfrowe 1: Sygnał niski ([-] wyjścia) |
26 AWG |
|
Szary |
Jednożyłowy we./wy. (nieużywany)* |
26 AWG |
-
Przewód jednożyłowy we./wy. jest obecnie niedostępny, ale jego wykorzystanie jest planowane na późniejszym etapie.
-
Przewodem masowym są tak naprawdę trzy czarne przewody masowe połączone ze sobą na odkrytym końcu, co daje wrażenie, że jest to jeden przewód.
Nie rozdzielaj przewodów uziemiających i nie używaj ich jako osobnych przewodów uziemiających.
Wiązka przewodów urządzenia zawiera dwie oprawki odporne na warunki atmosferyczne z miniaturowymi bezpiecznikami wymiennymi 3 A. Dlatego nie ma potrzeby podłączania żadnych bezpieczników podczas montażu. W razie potrzeby bezpieczniki na wymianę można zakupić w dowolnym sklepie z częściami samochodowymi. Bezpieczniki znajdują się na czerwonym przewodzie zasilania prądem stałym urządzenia oraz na białym przewodzie zapłonu.
-
Podłącz czerwony przewód urządzenia do stałego źródła zasilania +12/24 V zasobu sprzętowego.
-
Za pomocą końcówki pierścieniowej podłącz czarny przewód masowy urządzenia do ujemnego bieguna akumulatora zasobu sprzętowego lub za pomocą wkrętu samogwintującego i końcówki pierścieniowej podłącz czarny przewód masowy urządzenia do masy podwozia.
-
Zwiń i zabezpiecz opaską kablową nadmiar wiązki urządzenia.
Nie przycinaj wiązki, aby ją skrócić, chyba że poprosi o to klient. Skrócenie wiązki ograniczyłoby użyteczność urządzenia, gdyby ewentualnie zostało ono przeniesione do innego zasobu sprzętowego, oraz zwiększa ryzyko błędnego podłączenia przewodów.
Instalacja 2-żyłowa do montażu z przodu ciągników siodłowych z naczepą przy użyciu 7-stykowego złącza
-
Odłącz płytkę montażową 7-stykowego złącza.
-
Zamontuj urządzenie na ciągniku siodłowym z naczepą za pomocą dołączonego osprzętu montażowego.
-
Wykorzystaj istniejący otwór przelotowy lub, jeśli nie jest on dostępny do użytku, wywiercić nowy otwór przelotowy w poszyciu naczepy. Jeśli jest to nowy otwór, przeciągnij wiązkę przewodów przez przepust.
-
Końcówkę wiązki przewodów przesuń w dół po wewnętrznej stronie ściany naczepy w kierunku 7-stykowego złącza.
-
Jeśli konieczne będzie przeciągniecie wiązki na drugą stronę, należy odłączyć zainstalowane wcześniej bezpieczniki od wiązki przewodów urządzenia.
-
Wykonaj pętlę ściekową w wiązce przewodów, aby zapobiec przedostawaniu się skroplin do połączeń elektrycznych.
-
Jeśli używany jest przepust, należy go włożyć do otworu przelotowego. Nałóż silikon wokół przepustu, aby uszczelnić przelot.
-
-
Przeciągnij wiązkę przewodów przez 7-stykowe złącze.
-
Zamocuj ponownie przewody z bezpiecznikami za pomocą termokurczliwych złączy stykowych i sprawdź obecność bezpiecznika o wartości 3–5 amperów.
-
Oddziel czarny i czerwony przewód od wiązki przewodów.
-
Nieużywane przewody wiązki przewodów należy przymocować taśmą do osłony wiązki przewodów (nie należy przycinać ich na niestandardową długość).
-
-
Podłącz czarny przewód masowy urządzenia do białego przewodu / górnego styku 7-stykowego złącza naczepy za pomocą termokurczliwej końcówki pierścieniowej lub poprzez włożenie i owinięcie.
-
Podłącz czerwony przewód zasilania prądem stałym urządzenia do niebieskiego przewodu pomocniczego „aux” / środkowego styku 7-stykowego złącza za pomocą termokurczliwej końcówki pierścieniowej lub poprzez włożenie i owinięcie.
Nie podłączaj czerwonego przewodu zasilania do znacznika ani do biegu jałowego, chyba że wyraźnie wskazała to firma Verizon Connect.

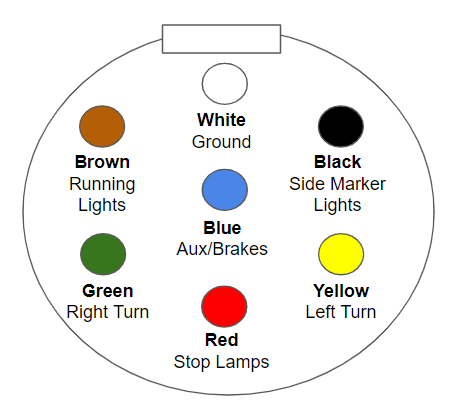

Schemat 7-stykowego złącza dla naczep
Na tym schemacie 7-stykowego złącza do naczep zgodnego z modelem SAE J560 pokazano typową kolorystykę przewodów i układ styków.
Czerwony przewód urządzenia EAT należy podłączyć do złącza dodatniego zasilania bateryjnego poprzez obwód AUX/ABS naczepy, który zgodnie ze specyfikacją J560 ma kolor niebieski i odpowiada stykowi nr 7 pośrodku 7-stykowego złącza.
-
Obie nowo zainstalowane końcówki pierścieniowe należy pokryć smarem dielektrycznym lub w razie potrzeby smarem antykorozyjnym, a pozostałe odsłonięte części okablowania, które nie są chronione przez płaszcz wiązki przewodów, zabezpieczyć izolacją ochronną.
-
Załóż ponownie osłonę 7-stykowego złącza.
-
Jeżeli urządzenie EAT montuje się metodą 2-żyłową, zmień konfigurację na 2-żyłową, wykonując następujące czynności:
-
Zapisz numer seryjny urządzenia (zob. etykieta urządzenia w kroku 3).
-
Skontaktuj się z Obsługą klienta i podaj numer seryjny urządzenia.
-
Poproś o podanie konfiguracji urządzenia metodą 2-żyłową.
Nie podłączaj czerwonego przewodu zasilania do znacznika ani do biegu jałowego, chyba że wyraźnie wskazała to firma Verizon Connect.
-
-
Podłącz czerwony przewód zasilania prądem stałym do stałego źródła zasilania +12/24 V zasobu sprzętowego. W przypadku montażu na naczepie w celu doprowadzenia zasilania użyj przewodu AUX/ABS (na 7-stykowym złączu).
-
Podłącz czarny przewód masowy urządzenia do ujemnego bieguna akumulatora zasobu sprzętowego. Jeśli nie można tego wykonać, należy podłączyć go do uziemienia podwozia za pomocą końcówki pierścieniowej i wkrętu samogwintującego lub śruby fabrycznej.
-
Podłącz biały przewód zapłonowy urządzenia do źródła zasilania +12/24 V prądu stałego zapłonu / odłączanego źródła zasilania zasobu sprzętowego. Źródło zapłonu zasobu sprzętowego będzie się różnić w zależności od rodzaju zasobu; może ono być zlokalizowane w stacyjce lub w skrzynce bezpiecznikowej zasobu sprzętowego.
-
Zwiń i zabezpiecz opaską kablową nadmiar wiązki urządzenia.
Nie przycinaj wiązki, aby ją skrócić, chyba że poprosi o to klient. Skrócenie wiązki ograniczyłoby użyteczność urządzenia, gdyby ewentualnie zostało ono przeniesione do innego zasobu sprzętowego, oraz zwiększa ryzyko błędnego podłączenia przewodów.
Instalacja 3-żyłowa do montażu w naczepach (kontenerach) chłodniczych
Większość naczep wymaga instalacji 2-żyłowej; wyjątkiem są naczepy chłodnicze, które zazwyczaj wymagają instalacji 3-żyłowej. Oprócz trzech przewodów głównych należy użyć przewodu wejścia cyfrowego, aby umożliwić monitorowanie czasu pracy silnika naczepy chłodniczej poprzez jej obwód zapłonowy.
Po zamontowaniu okablowania urządzenia głównego można przejść do podłączenia przewodów wejściowych/wyjściowych czujników, jeśli jest to wymagane w zleceniu pracy. Funkcje czujników, takich jak WOM, wysięgnika, tylnych drzwi lub świateł, są opcjonalną częścią montażu. Jeżeli montaż nie obejmuje przewodów we/wy, pomiń ten krok i przejdź do Kroku 9: Montaż urządzenia.
Jak opisano w punkcie Szczegółowe informacje na temat wiązki przewodów, urządzenie EAT ma następujące wejścia/wyjścia:
-
Dwa wejścia cyfrowe Wejścia te mogą przełączać się między biegunami dodatnim i ujemnym, nie są więc wymagane żadne przekaźniki. Każde wejście ma dwa przewody: jeden do sygnału wysokiego (złącza dodatniego) i jeden do sygnału niskiego (złącza ujemnego). Na każdym z używanych wejść powinny być podłączone obydwa przewody.
-
Jedno wyjście cyfrowe. Wyjście cyfrowe doprowadza ujemny sygnał 200 mA. Wyjście cyfrowe jest zazwyczaj używane do zasilania cewki przekaźnika lub funkcji takich jak brzęczyk bądź kontrolka.
-
Wejście i wyjście jednożyłowe (jeden przewód dla obydwu złączy). Wejście/wyjście jednożyłowe nie jest jeszcze obsługiwane przez to urządzenie; dlatego też szary, jednożyłowy przewód urządzenia nie jest w tym momencie używany, ale jest planowany w późniejszej fazie produktu.

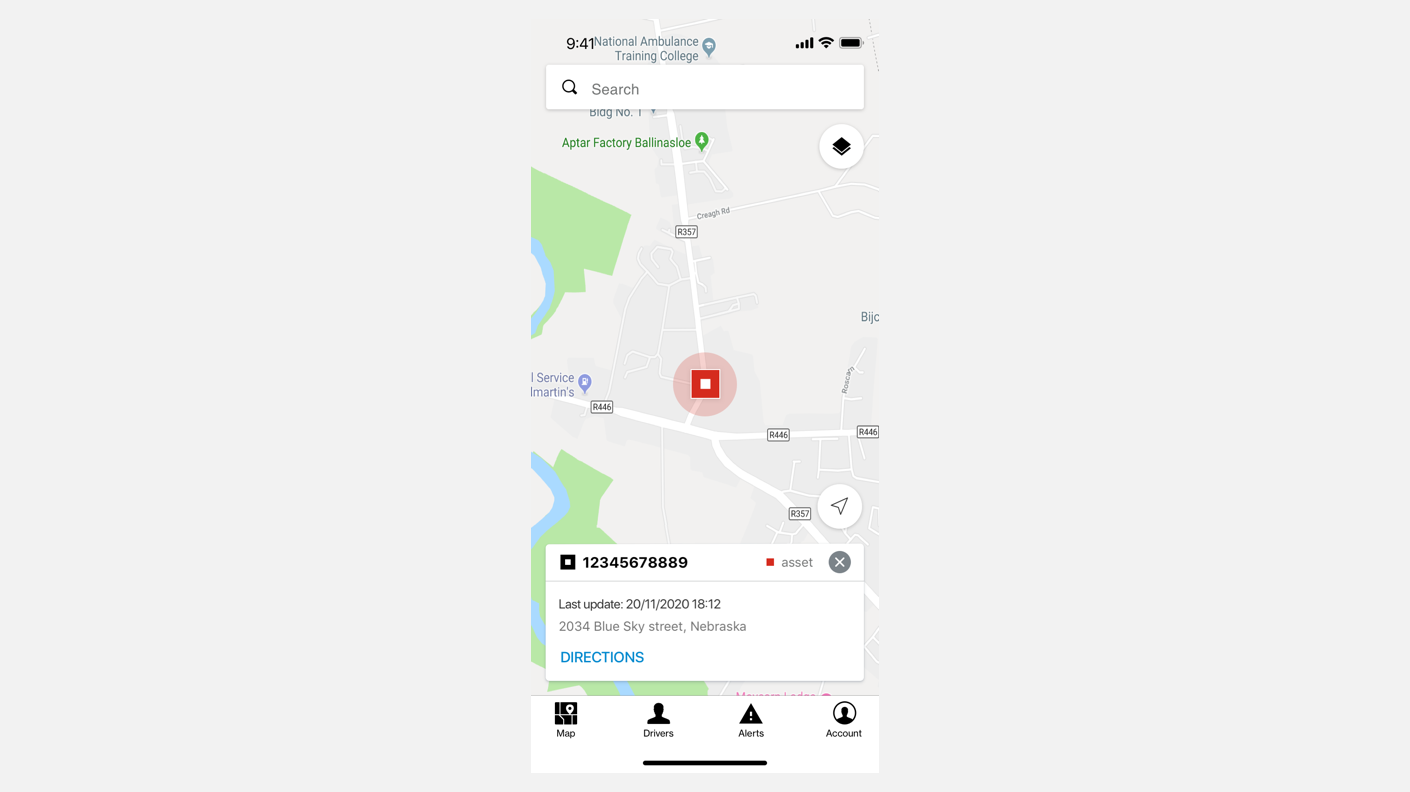

Zasób powinien być widoczny w systemach Reveal i Spotlight z numerem seryjnym jako nazwą zasobu. Możesz wyszukać zasób, aby potwierdzić, że jest on pomyślnie połączony z Verizon Connect.
Aby sprawdzić, czy urządzenie jest widoczne w systemie Spotlight:
-
W systemie Spotlight przejdź do ekranu Map (Mapa).
-
W polu Search (Wyszukiwanie) wprowadź numer seryjny urządzenia i naciśnij Search.
Więcej informacji na ten temat można znaleźć w punkcie Weryfikacja montażu w systemie Reveal.
Montaż wymagający użycia drabiny nie jest zalecany. Jednak w przypadku pracy na wysokości obowiązkiem użytkownika jest zapewnienie przestrzegania odpowiednich procedur bezpieczeństwa.
Przed wierceniem zawsze upewnij się, że nie uszkodzisz pobliskiego wyposażenia lub certyfikowanych konstrukcji zabezpieczających przy przewróceniu.
-
Upewnij się, że zasób znajduje się w lokalizacji, w której są dobre sygnały GPS i sieci. Unikaj lokalizacji, w której może być słaby sygnał (na przykład we wnętrzach budynków lub pod metalowym poszyciem).
-
Umieść urządzenie tam, gdzie planujesz je zamontować oraz aktywuj je i przetestuj, jak opisano poniżej.
-
Naciśnij przycisk stanu urządzenia, aby je wybudzić.
-
Naciśnij przycisk stanu ponownie, aby zainicjować kontrole stanu urządzenia.
Jeżeli kontrolka sieci komórkowej świeci się światłem ciągłym, połączenie z siecią zostało ustanowione prawidłowo.
Jeżeli kontrolka GPS powoli miga, urządzenie szuka sygnału GPS i nie nastąpiło jeszcze pomyślne połączenie z sygnałem GPS.
-
-
Trzymając urządzenie nieruchomo w lokalizacji, w której ma zostać zamontowane, dokładnie zaznacz miejsca przygotowania do wywiercenia czterech otworów montażowych.
-
Jeżeli lokalizacja montażu jest właściwa, wywierć otwory montażowe.
Wstępne nawiercenie otworów montażowych ułatwi wykonanie tego zadania.
-
Przykręć urządzenie do zasobu sprzętowego za pomocą dołączonych śrub lub wkrętów.
Do zabezpieczania urządzenia nie używaj nitów ani wkrętów z łbem wpuszczanym. Nie dokręcaj wkrętów ani śrub nadmiernym momentem (Może to doprowadzić to pęknięcia lub złamania tworzywa sztucznego otaczającego otwory montażowe.)
We wskazówkach dotyczących montażu i orientacji urządzenia EAT podano przykładowe lokalizacje montażu na naczepach, przyczepach płaskich i przyczepach niskopodwoziowych oraz szczegóły dotyczące orientacji montażu preferowanej przez firmę Verizon Connect.
Ostrzeżenie
Orientacja urządzenia może wpływać na jego działanie.
Montowanie urządzenia pod panelami podłogowymi, wewnątrz zamkniętych metalowych naczep i w kontenerach może ograniczyć zdolność akwizycji sygnałów i przesyłania danych. Nie zalecamy montowania urządzenia skierowanego w dół pod zasobem, gdyż może to obniżyć dokładność raportowania.
Mimo że urządzenie EAT ma stopień ochrony IP67, zaleca się, aby trzymać je z dala od strumieni wody pod wysokim ciśnieniem. Należy również unikać źródeł dużego ciepła (+180°F / 82°C), ruchomych części i obszarów, w których urządzenie będzie narażone na uszkodzenie przez odpady.
Podczas montażu urządzenia w pionie na pionowej powierzchni preferowana orientacja jest oznaczona znakiem zaznaczenia Verizon prawą stroną do góry. W ten sposób przycisk stanu jest na dole, gdzie jest mniej narażony na działanie czynników atmosferycznych.
W przypadku montażu urządzenia w poziomie na pionowej powierzchni preferowana orientacja jest taka, że etykieta urządzenia (etykieta niewidoczna na obrazku) jest skierowana do dołu. W ten sposób etykieta jest chroniona przez zużyciem pod wpływem czynników atmosferycznych.
W przypadku montażu urządzenia na poziomej powierzchni znak zaznaczenia Verizon, który jest na przodzie urządzenia, ma być skierowany do góry. Montaż urządzenia skierowanego do dołu nie jest wskazany, ponieważ może to negatywnie wpłynąć na dokładność raportowania.
W systemie Reveal domyślnie ustawiona jest metoda 3-żyłowa (dla wyposażenia zasilanego i o podobnym charakterze).
W przypadku naczep, w których stosuje się połączenie 2-żyłowe, zmień metodę montażu w systemie Reveal na 2-żyłową. Więcej informacji na ten temat można znaleźć w punkcie Aktualizacja ustawień metody instalacji lokalizatorów zasobów.
W przypadku naczep, w których stosuje się połączenie 2-żyłowe, zmień metodę montażu w systemie Reveal z 3-żyłowej (domyślnej) na 2-żyłową, aby zapewnić prawidłowe raportowanie.
Zgodnie z warunkami Umowy ramowej o świadczenie usług technologicznych i subskrypcji zawartej z użytkownikiem firma Verizon Connect nie ponosi odpowiedzialności za żadne straty ani szkody związane z samodzielną instalacją wyposażenia, w tym za nieprawidłowe działanie wyposażenia lub usług, chyba że takie szkody powstały w wyniku zaniedbania lub błędu firmy Verizon Connect. Sprzęt do śledzenia podłączony do gniazda diagnostycznego w pojazdach, w których znajdują się urządzenia innych firm, może spowodować utratę funkcjonalności urządzenia innej firmy lub pojazdu. Urządzeniami innych firm mogą być między innymi podnośniki do wózków inwalidzkich, moduły kontroli biegu jałowego i układy PTO. W razie wystąpienia takiego konfliktu należy skontaktować się z działem pomocy Verizon Connect w celu takiego skonfigurowania sprzętu do lokalizacji, aby umożliwić obsługę urządzenia innej firmy. Niezastosowanie się do tego wymogu zwalnia firmę Verizon Connect z wszelkiej odpowiedzialności za szkody powstałe w wyniku korzystania z urządzeń lub związane z tym korzystaniem. Zainstalowane urządzenia mogą być wyjmowane i przenoszone do innego pojazdu, jeśli zgodność docelowego pojazdu została przetestowana, zgodnie z niniejszymi instrukcjami. Przenoszenie urządzeń między pojazdami niezgodnie z niniejszymi instrukcjami spowoduje anulowanie wszelkich gwarancji firmy Verizon Connect i zwalnia firmę Verizon Connect z całej odpowiedzialności za szkody wynikające z użycia lub związane z użyciem urządzeń.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń oraz (2) urządzenie musi akceptować wszystkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. Zmiany lub modyfikacje, które nie zostały wprost zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do użycia urządzenia.
Urządzenie zostało poddane testom i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te opracowano w celu zapewnienia racjonalnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji.
Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić przez wyłączenie i włączenie urządzenia, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń przez wykonanie jednej lub kilku z następujących czynności:
