Instrukcja montażu: CalAmp TTU 720 i CalAmp TTU 730 w systemie Reveal

Niniejsza strona została wydrukowana i może być nieaktualna. Aby przeczytać najbardziej aktualną treść pomocy, odwiedź witrynę https://device-help.verizonconnect.com.

Poziom umiejętności: Podstawowy

Ta instalacja wymaga minimalnych umiejętności technicznych.


Szacowany czas montażu: 10–20 minut

W tym artykule opisano sposób instalacji wszystkich urządzeń śledzących zasoby niezasilane CalAmp 720 i CalAmp 730.

Zakres:

Przygotowanie do instalacji

Przed zainstalowaniem urządzenia należy pamiętać o kilku kwestiach, które ułatwią sprawne przeprowadzenie instalacji.

Sprawdź zawartość opakowania

W dostarczonym opakowaniu powinny znajdować się następujące elementy:

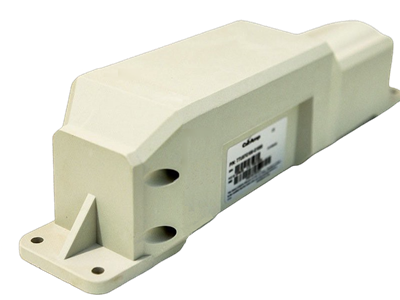

  • CalAmp 720 LUB CalAmp 730

  • 4 wkręty

  • 4 podkładki płaskie

  • 4 przeciwnakrętki

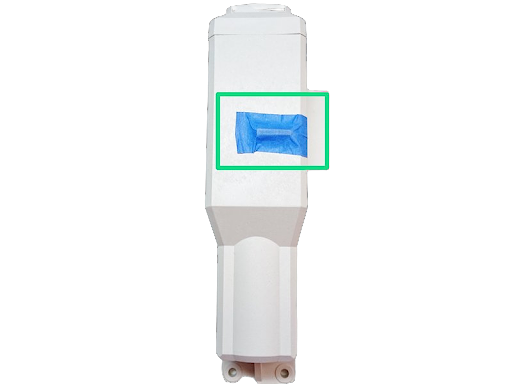

  • Magnes aktywacyjny

Przygotowanie floty

Zalecamy montaż urządzenia na zewnątrz, w miejscu o dobrym zasięgu sieci.

Zebranie narzędzi i materiałów

W zależności od typu zasobu mogą się przydać niektóre z następujących narzędzi:

  • Wiertarka akumulatorowa

  • Wiertło 3/16 cala

  • Klucz płaski 3/8 cala

  • Nasadka 5/16 cala do grzechotki 1/4 cala

  • Grzechotka 1/4 cala

  • Szpicak

  • Farba w aerozolu zapobiegająca rdzy (czarna lub w kolorze podkładu)

Instalacja urządzenia

1. Gdzie zamontować urządzenie

Urządzenie musi być zamontowane:

  • W miejscu, w którym nie ma ruchomych części.

  • Z dobrą widocznością nieba.

  • W miejscu, w którym nie będzie narażone na działanie strumienia wody ani zanieczyszczenia drogowe.

  • Urządzenia nie należy umieszczać bezpośrednio pod metalowymi elementami.

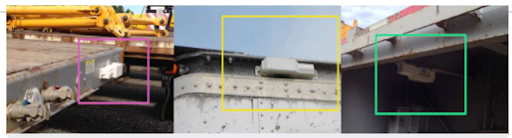

Najczęściej stosowane miejsca:

  • Górna część języka naczepy

  • Szyna zaczepu

  • Szyny boczne

  • Przegroda przednia


2. Rejestracja informacji o urządzeniu i pojeździe

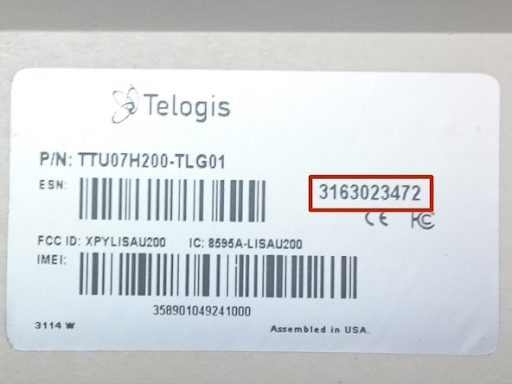

Zapisz numer seryjny urządzenia. Jest on potrzebny w celu weryfikacji instalacji.

Etykieta ESN znajduje się na spodzie urządzenia.

Montaż urządzenia

Ostrzeżenie

Nie zdejmuj magnesu aktywacyjnego przed zakończeniem instalacji.

  1. Wywierć otwory o średnicy 3/16" dla każdego z otworów montażowych urządzenia.

  2. Usuń zadziory z otworów.

  3. Usuń metalowe wióry z powierzchni elementów poprzecznych.

  4. Pomaluj wszystkie odsłonięte powierzchnie metalowe w otworach i wokół nich farbą zapobiegającą rdzy.

  5. Pozostaw farbę do wyschnięcia na 10 minut.

  6. Zamontuj urządzenie za pomocą wkrętów (4), podkładek płaskich (4) i przeciwnakrętek (4).

  7. Upewnij się, że między łbami wkrętów a plastikową obudową urządzenia znajdują się podkładki płaskie.

  8. Dokręć wkręty za pomocą nasadki 5/16", grzechotki i klucza płaskiego 3/8".

Uwaga

Nie wyrzucaj magnesu aktywacyjnego. Może on być potrzebny do zresetowania urządzenia.

Konfigurowanie urządzenia

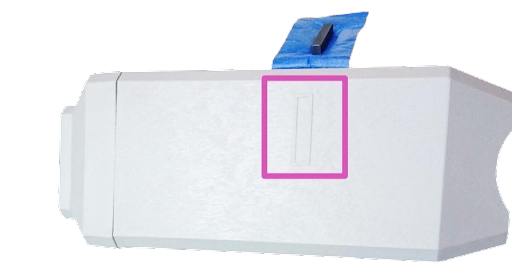

  1. Po zakończeniu montażu magnes należy zdjąć. Spowoduje to włączenie urządzenia śledzącego zasoby i wysłanie pierwszego wykresu do systemu Reveal. Następne zgłoszenie nie nastąpi wcześniej niż po około 24 godzinach.

  2. Aby zmienić czas wykresu, należy przyłożyć magnes na 2 minuty, a następnie zdjąć go i ponownie sprawdzić urządzenie.

  3. Upewnij się, że urządzenie wysyła prawidłowo zgłoszenie. Jeśli tak nie jest, przyłóż magnes na dwie minuty i ponownie go zdejmij.

Sprawdzenie działania

Jeśli jesteś klientem Reveal, zweryfikuj instalację w systemie Reveal.

Jeśli jesteś profesjonalnym instalatorem korzystającym z systemu Reveal, użyj aplikacji Reveal Hardware Installer.

Jeśli instalujesz urządzenie na platformie Fleet, użyj witryny Fleet Installer Portal.

Kontakt z działem pomocy.

Partnerzy świadczący usługi montażu

Partnerzy Verizon Connect świadczący usługi montażu powinni skorzystać z aplikacji Reveal Hardware Installer (RHI) w celu zweryfikowania instalacji. Jeśli wystąpią jakiekolwiek problemy z aplikacją RHI, skontaktuj się z zespołem pomocy technicznej dla instalatorów.

Zastrzeżenie

Zgodnie z warunkami Umowy ramowej o świadczenie usług technologicznych i subskrypcji zawartej z użytkownikiem firma Verizon Connect nie ponosi odpowiedzialności za żadne straty ani szkody związane z samodzielną instalacją wyposażenia, w tym za nieprawidłowe działanie wyposażenia lub usług, chyba że takie szkody powstały w wyniku zaniedbania lub błędu firmy Verizon Connect. Sprzęt do śledzenia podłączony do gniazda diagnostycznego w pojazdach, w których znajdują się urządzenia innych firm, może spowodować utratę funkcjonalności urządzenia innej firmy lub pojazdu. Urządzeniami innych firm mogą być między innymi podnośniki do wózków inwalidzkich, moduły kontroli biegu jałowego i układy PTO. W razie wystąpienia takiego konfliktu należy skontaktować się z działem pomocy Verizon Connect w celu takiego skonfigurowania sprzętu do lokalizacji, aby umożliwić obsługę urządzenia innej firmy. Niezastosowanie się do tego wymogu zwalnia firmę Verizon Connect z wszelkiej odpowiedzialności za szkody powstałe w wyniku korzystania z urządzeń lub związane z tym korzystaniem. Zainstalowane urządzenia mogą być wyjmowane i przenoszone do innego pojazdu, jeśli zgodność docelowego pojazdu została przetestowana, zgodnie z niniejszymi instrukcjami. Przenoszenie urządzeń między pojazdami niezgodnie z niniejszymi instrukcjami spowoduje anulowanie wszelkich gwarancji firmy Verizon Connect i zwalnia firmę Verizon Connect z całej odpowiedzialności za szkody wynikające z użycia lub związane z użyciem urządzeń.
