Instrukcja instalacji: XT63xx z wiązką diagnostyczną RP1226 na platformie Fleet
Poziom umiejętności: Średniozaawansowany
Instalatorzy muszą umieć demontować deski rozdzielcze i zestawy wskaźników, a także umieć bezpiecznie mocować i montować urządzenia.
W artykule opisano sposób instalacji urządzenia Xirgo XT63xx z użyciem wiązki diagnostycznej RP1226.
Wymagany czas: 20–40 minut
Zakres artykułu:
W przypadku instalacji bez czytnika identyfikatora kierowcy i zewnętrznego sygnalizatora akustycznego krok 8 nie jest wymagany.
Numer seryjny znajduje się na górze urządzenia.
Zapisz numer seryjny urządzenia (będzie potrzebny do weryfikacji instalacji).
-
Znajdź diody LED na urządzeniu.
-
Zanotuj kolory i statusy diod LED.
-
WYŁĄCZONA: brak zasilania urządzenia
-
Światło stałe: zapłon WŁĄCZONY, połączenie z siecią komórkową
-
Miga: zapłon jest WYŁĄCZONY
-
Szybkie miganie: zapłon WŁĄCZONY, wyszukiwanie sieci komórkowej
-
WYŁĄCZONA: brak połączenia Bluetooth
-
Miga: nawiązano połączenie Bluetooth
Znajdź odpowiednie miejsce do zamontowania urządzenia, np. za zestawem wskaźników lub panelem nad kolanami.
-
Aby uzyskać najlepszy zasięg:
-
Urządzenie powinno być zamontowane etykietą do góry i skierowane w stronę nieba.
-
Należy zapewnić urządzeniu dobrą widoczność na zewnątrz pojazdu.
-
Urządzenie nie powinno być montowane bezpośrednio pod elementami metalowymi.
-
Na pracę urządzenia nie wpływają negatywnie szkło, tworzywa sztuczne ani większość materiałów kompozytowych.
-
Miejsce montażu powinno umożliwiać zamocowanie urządzenia za pomocą opasek zaciskowych, taśmy VHB lub rzepów.
-
Zidentyfikuj zestaw RP1226 (wiązka przewodów i kabel).

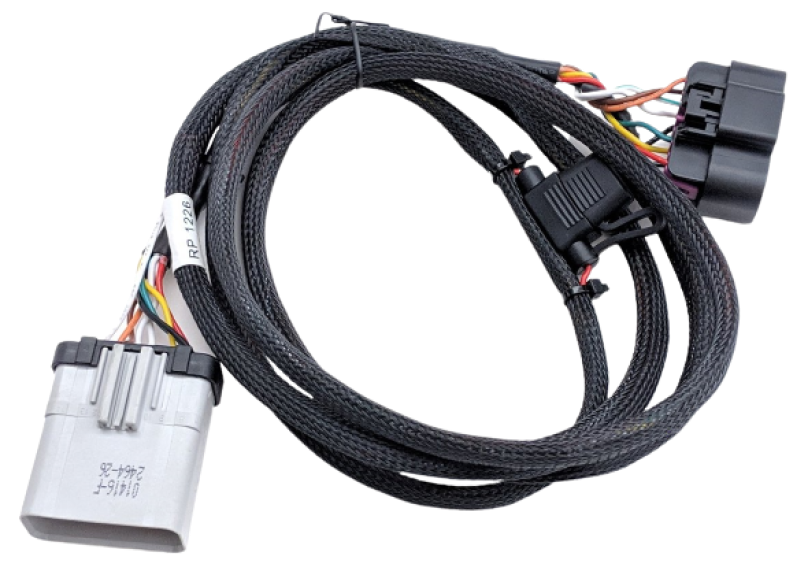

Wiązka diagnostyczna RP1226

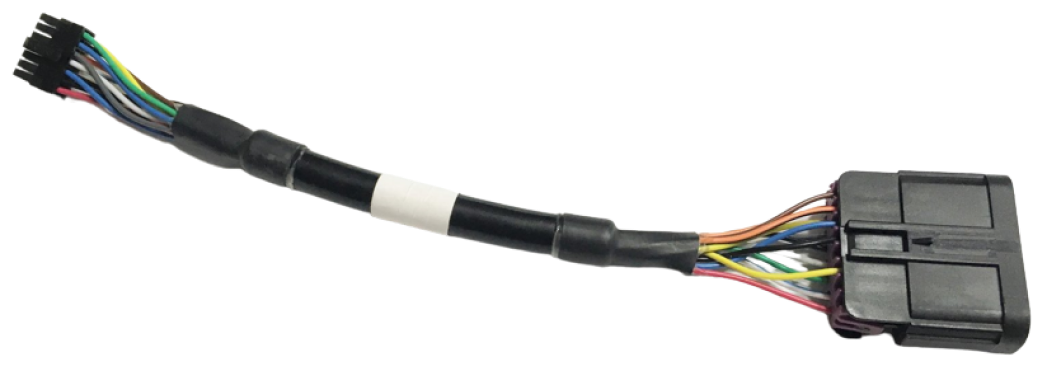

Kabel adaptera urządzenia Xirgo XT63xx
-
Zidentyfikuj styki złącza wiązki RP1226.
-
Wiązka RP1226 ma 14 złączy (dwa rzędy po siedem złączy).
-
W celu identyfikacji styków lub rozwiązania zaistniałych problemów zapoznaj się z poniższą listą styków:
-
Styk 1: zasilanie, zabezpieczony
-
Styk 2: J1939 S-CAN (+)
-
Styk 4: J1939 K-CAN (+)
-
Styk 7: zasilanie zapłonu
-
Styk 8: masa
-
Styk 9: J1939 S-CAN (-)
-
Styk 11: J1939 K-CAN (-)
-
Zdejmij panel w obszarze panelu bocznego / przegrody silnika.
Odsłoni to skrzynkę przyłączeniową dystrybucji zasilania, w której znajduje się złącze RP1226.
W niektórych ciężarówkach zapasowe złącze RP1226 znajduje się za panelami w górnej lub dolnej części konsoli środkowej.
Poniższy przykład pochodzi z ciężarówkach Peterbilt. Podobne umiejscowienie jest w ciężarówkach Kenworth.
W niektórych ciężarówkach Peterbilt złącze znajduje się wysoko w okolicy hamulca/sprzęgła.
-

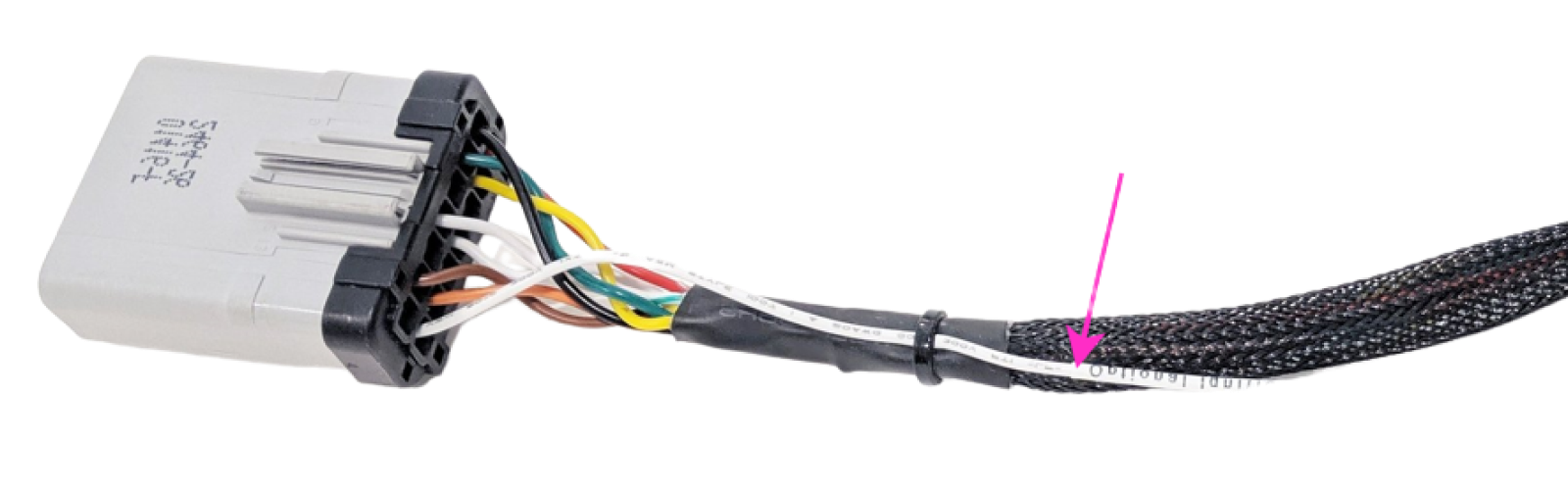

Podłącz biały przewód ze złącza RP1226 (patrz różowa strzałka na poniższej ilustracji) do białego przewodu 24-stykowej wiązki przewodów we/wy, aby zasilić urządzenie z przewodu zapłonowego.
Jeśli to niemożliwe, biały przewód 24-stykowej wiązki przewodów we/wy możesz podłączyć do dowolnego odpowiedniego źródła zapłonu i pozostawić luźny biały przewód RP1226 nieużywany.
Zasilanie akumulatorowe i masa będą dostarczane do urządzenia przez złącze diagnostyczne.
Przewody czerwony i czarny powinny być zaizolowane i nieużywane.
-
Przymocuj kabel na jego całej długości, z dala od ruchomych części.
Upewnij się, że położenie kabla nie przeszkadza kierowcy w obsłudze pojazdu ani elementów sterowania (takich jak hamulce, pedały czy kierownica).
Przewód zasilający (czerwony) i przewód masowy (czarny) wiązki przewodów we/wy powinny być nieużywane. Nie podłączaj ich do pojazdu.
-

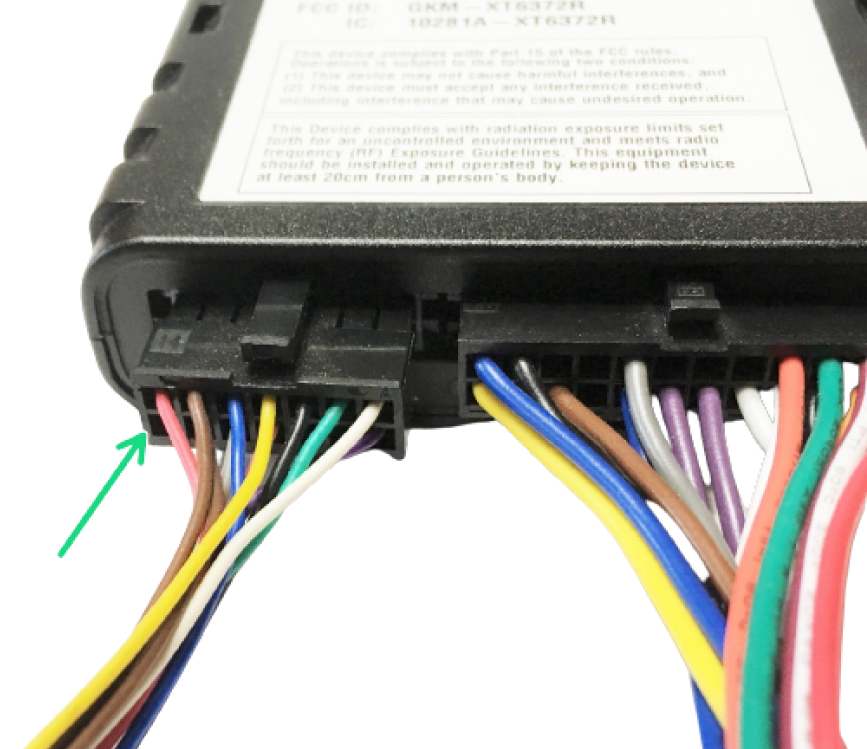

Podłącz 24-stykowe złącze Molex wiązki przewodów we/wy do urządzenia Xirgo.
-
Podłącz wiązkę przewodów we/wy do opcjonalnych wejść (patrz ilustracje poniżej).
Uwaga: kolory przewodów mogą być inne, dlatego zawsze sprawdzaj numer styku.
|
|
|
|
|
|
Ten krok dotyczy wyłącznie instalacji obejmujących czytnik identyfikatora kierowcy i zewnętrzny sygnalizator akustyczny.
-
Zamontuj czytnik identyfikatora kierowcy w dogodnym dla niego miejscu, np. po prawej stronie kolumny kierownicy.
W miarę możliwości stosuj spójne rozmieszczenie w każdym pojeździe klienta.
-
Zainstaluj czytnik identyfikatora kierowcy poprzez wywiercenie otworu o średnicy 3/8 cala w panelu deski rozdzielczej z minimalnym prześwitem za panelem wynoszącym co najmniej 3/4 cala.
-
Zdejmij podkładkę zabezpieczającą z tyłu czytnika i przełóż dwustykową wiązkę przewodów przez otwór. Następnie zamocuj czytnik, nakładając podkładkę zabezpieczającą z powrotem na wiązkę przewodów, aż przylgnie do tylnej części panelu.
-
Zatrzaśnij dwustykowe złącze identyfikatora kierowcy w głowicy kabla czytnika identyfikatora kierowcy wiązki przewodów we/wy i zepnij nadmiar okablowania za pomocą opaski zaciskowej.
Uwaga: nie stosować instalacji trzyprzewodowej.
Gdy do zasilania urządzenia używana jest wiązka diagnostyczna ECMD, zewnętrzny sygnalizator akustyczny identyfikatora kierowcy wymaga do działania źródła o mocy 12 V.
-
Podłącz zasilanie zewnętrznego sygnalizatora akustycznego:
Odłącz 24-stykową wiązkę przewodów od urządzenia.

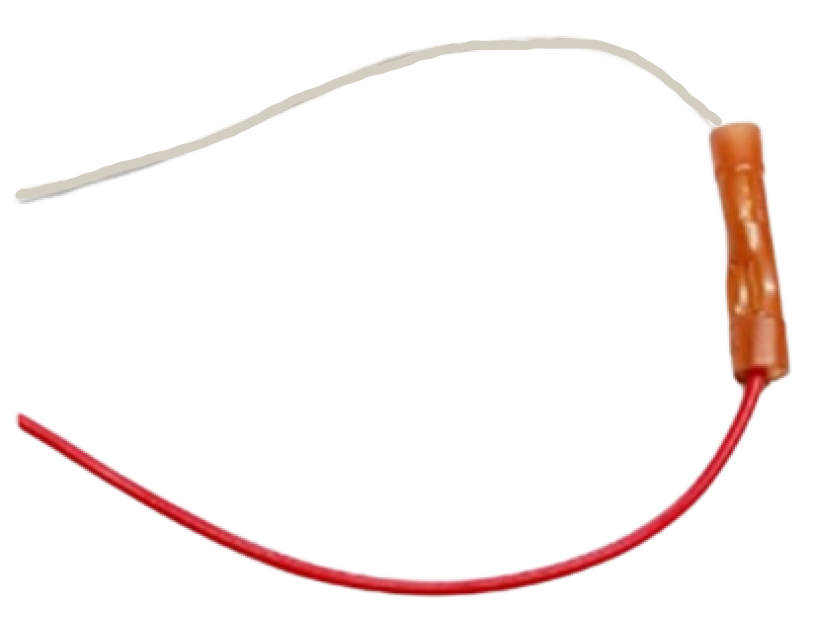

Połącz czerwony i biały przewód za pomocą złącza stykowego lub zacisku.
-
Wepnij trzystykowe złącze sygnalizatora akustycznego do głowicy kabla sygnalizatora akustycznego wiązki przewodów we/wy i zabezpiecz je za pomocą opaski zaciskowej.

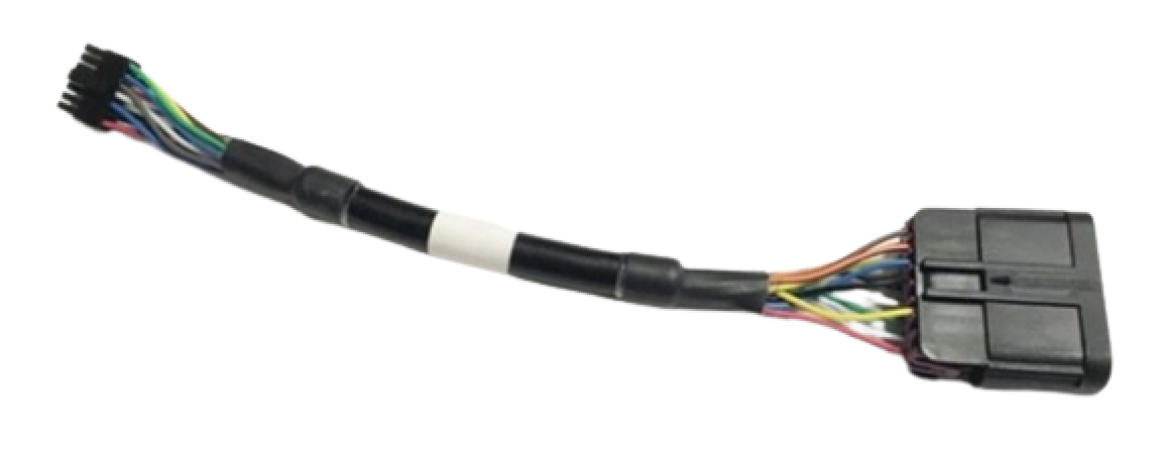

Podłącz wiązkę diagnostyczną RP1226 do kabla adaptera urządzenia Xirgo XT63xx.
Podłącz złącze kabla adaptera do urządzenia Xirgo, aby podłączyć wiązkę ECM/diagnostyczną.
-
Poprowadź kable do wybranego miejsca montażu (patrz krok 3).
Zwiń i przymocuj luźne kable za pomocą opasek przewodów, tak aby nie przeszkadzały kierowcy ani nie utrudniały normalnej obsługi pojazdu.
-
Zamontuj urządzenie w wybranym miejscu (patrz krok 3).
Zamontowane urządzenie:
Powinno być zorientowane etykietą do góry i skierowane ku niebu oraz mieć zapewnioną dobrą widoczność na zewnątrz pojazdu.
Nie powinno być umieszczone bezpośrednio pod elementami metalowymi.
-
Przymocuj urządzenie do stabilnego uchwytu montażowego lub wiązki przewodów za pomocą opasek zaciskowych, taśmy VHB lub rzepu.
Urządzenie należy dobrze zamocować, aby się nie poruszało i nie generowało błędnych raportów o ostrej jeździe.
Nie zakrywaj numeru ESN/seryjnego taśmą dwustronną. (Etykieta odklei się i będzie nieczytelna po usunięciu taśmy).
-
Sprawdź, czy wszystko jest dobrze przymocowane, i w razie potrzeby odetnij nadmiarowe odcinki opasek zaciskowych.
Podczas przycinania opasek zaciskowych zachowuj szczególną ostrożność. Uszkodzenie znajdujących się w pobliżu przewodów pojazdu może spowodować problemy z jego działaniem.
Jeśli panel deski rozdzielczej został zdemontowany, nie należy go zakładać z powrotem, dopóki połączenie sieciowe nie zostanie potwierdzone (patrz krok 12).
Aby zweryfikować działanie:
Jeśli jesteś klientem Reveal, zweryfikuj instalację w systemie Reveal.
Jeśli jesteś profesjonalnym instalatorem korzystającym z systemu Reveal, użyj aplikacji Reveal Hardware Installer.
Jeśli instalujesz urządzenie na platformie Fleet, użyj witryny Fleet Installer Portal.
