Instrukcja montażu: Xirgo z 3 przewodami w systemie Reveal
Poziom umiejętności: zaawansowany
Instalatorzy muszą posiadać praktyczną wiedzę na temat układów elektrycznych i rozruchowych pojazdu oraz znać zasady korzystania z przekaźników, diod i wejść czujników.
W tej instrukcji wyjaśniono, jak zainstalować lokalizator pojazdu Xirgo z montażem 3-przewodowym w pojazdach dostawczych lub ciężkich pojazdach ciężarowych.
Achtung
Podczas instalacji tego urządzenia z kablem rozdzielającym nie używaj połączenia 3-przewodowego. To urządzenie nie obsługuje 2 źródeł zasilania podłączonych jednocześnie.
Wymagany czas: 20–40 minut

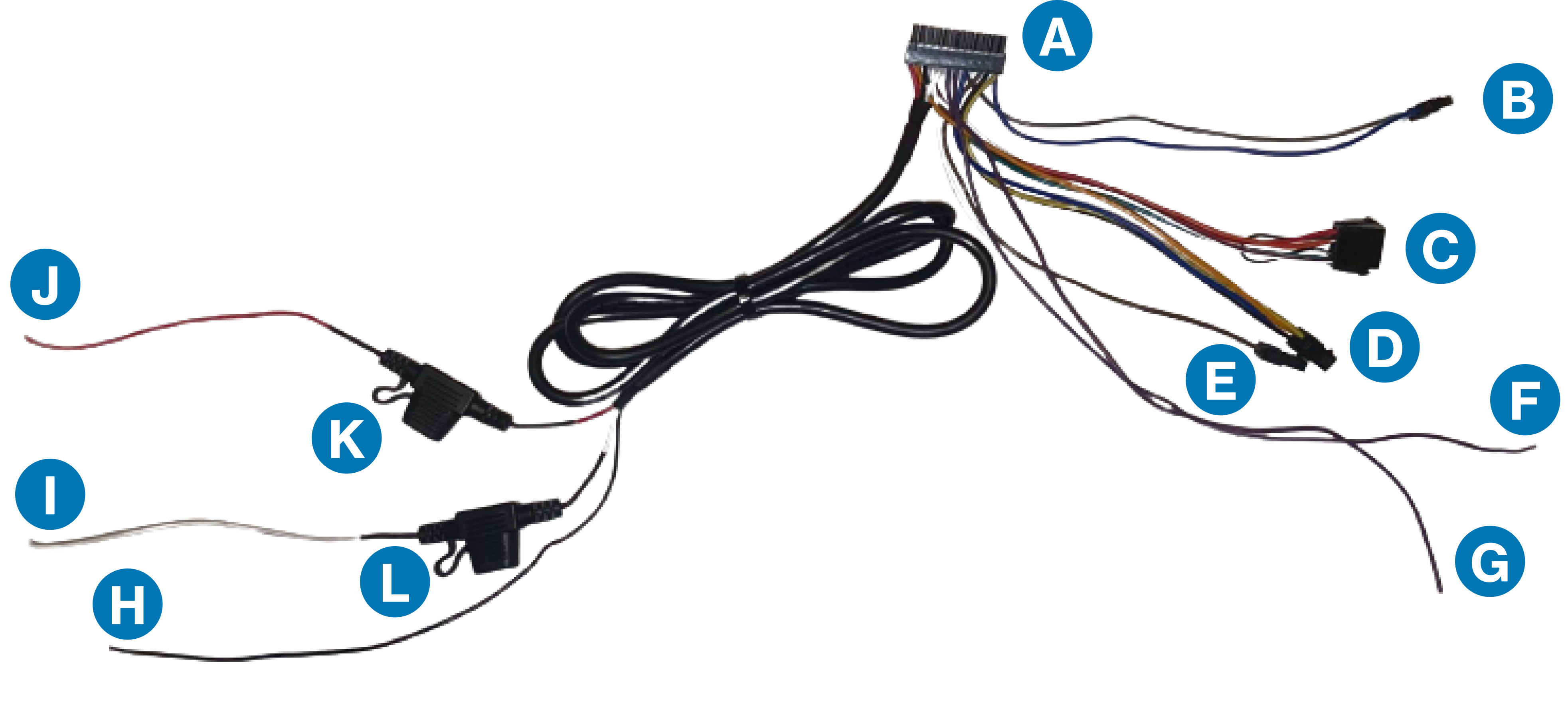

(A) 24-stykowe złącze we/wy Molex
(B) Złącze czytnika ID kierowcy
(C) Złącze Garmin
(D) Złącze przycisku alarmowego/prywatności
(E) Złącze brzęczyka ID kierowcy
(F) Wejście 1 — fioletowy przewód, styk 6 (wyzwalacz dodatni)
(G) Wejście 2 — fioletowy przewód, styk 7 (wyzwalacz ujemny)
(H) Przewód masowy (czarny)
(I) Przewód zasilania zapłonu (biały)
(J) Przewód zasilania ciągłego (czerwony)
(K) Bezpiecznik 3 A
(L) Bezpiecznik 3 A
Krok 8. Zapisanie numeru seryjnego urządzenia
Zapisz numer ESN/seryjny urządzenia (będzie on potrzebny w późniejszym kroku).
Partnerzy instalacyjni Verizon Connect mogą zeskanować numer ESN/seryjny urządzenia przy użyciu aplikacji Reveal Hardware Installer (RHI).
Uwaga

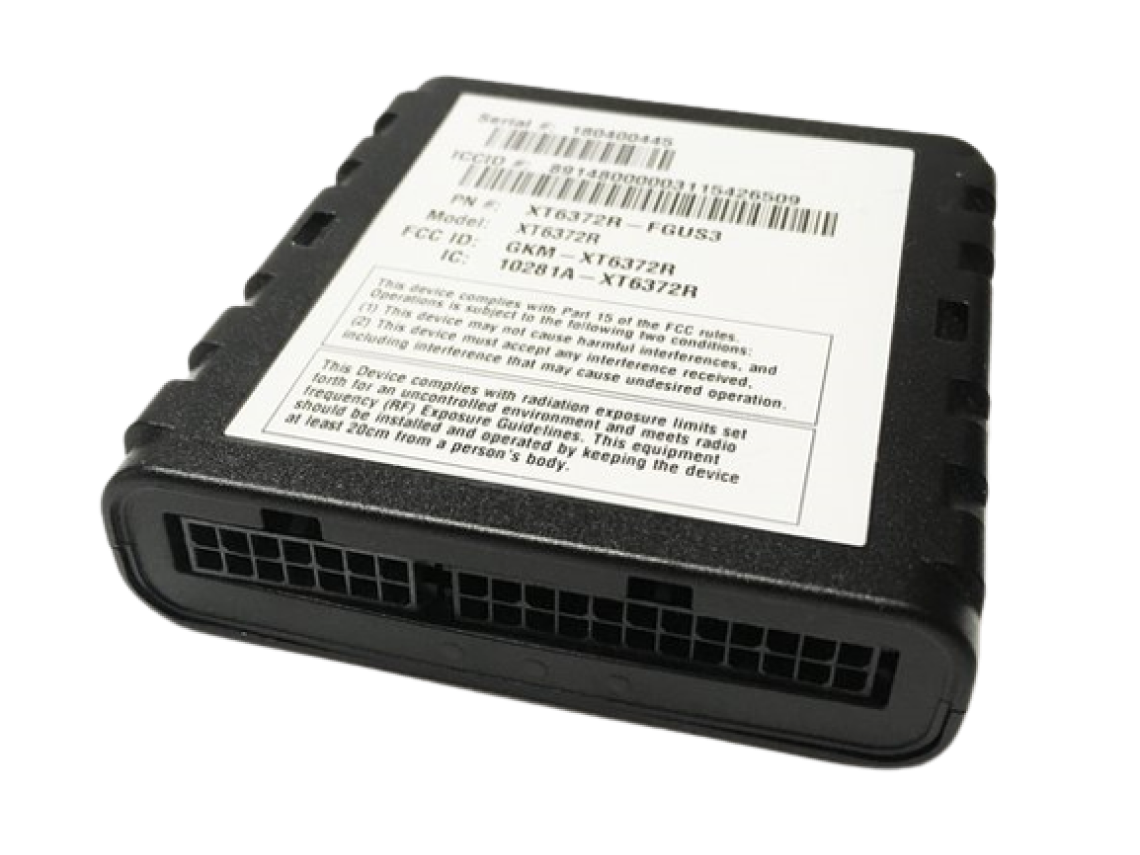

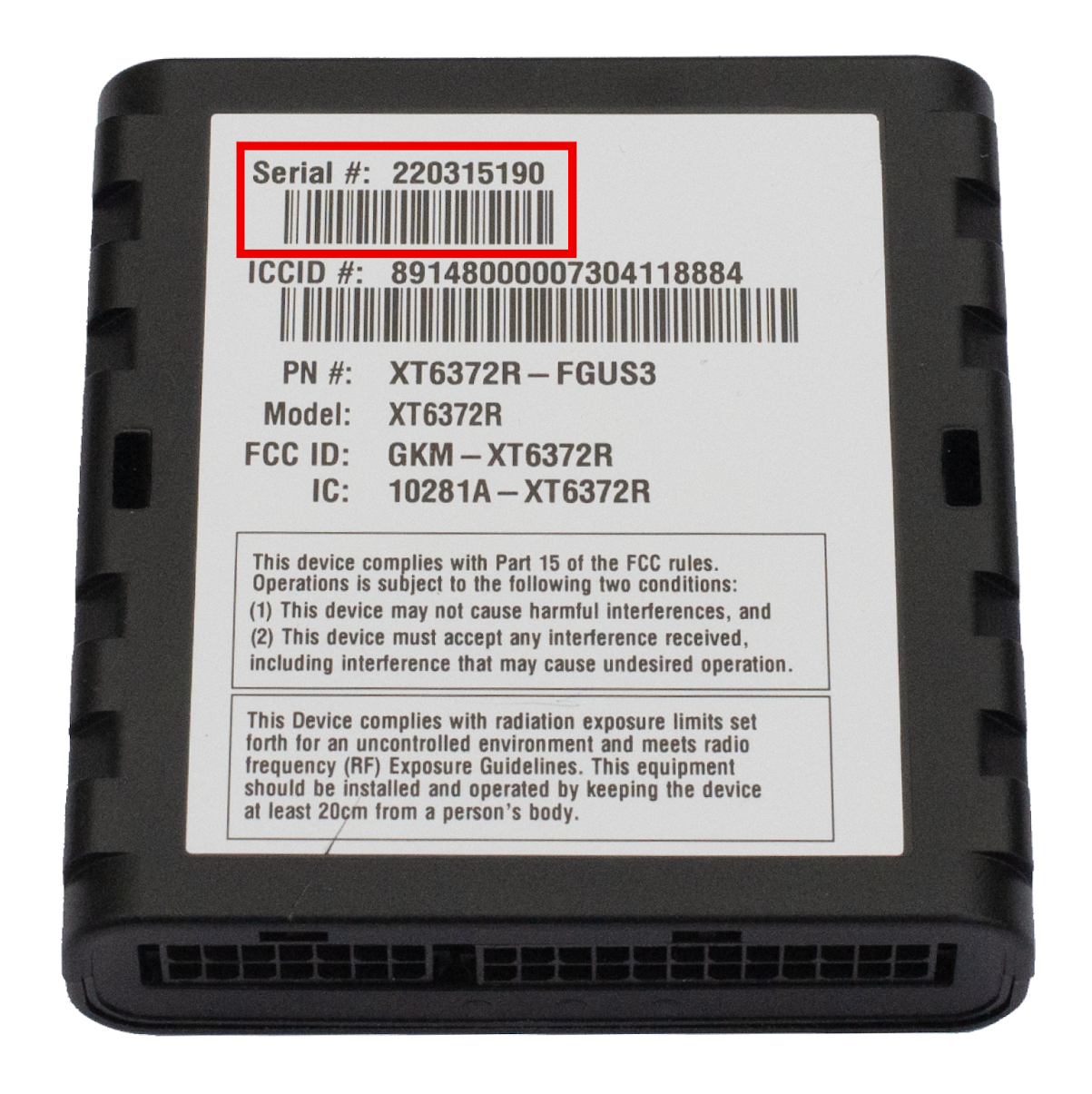

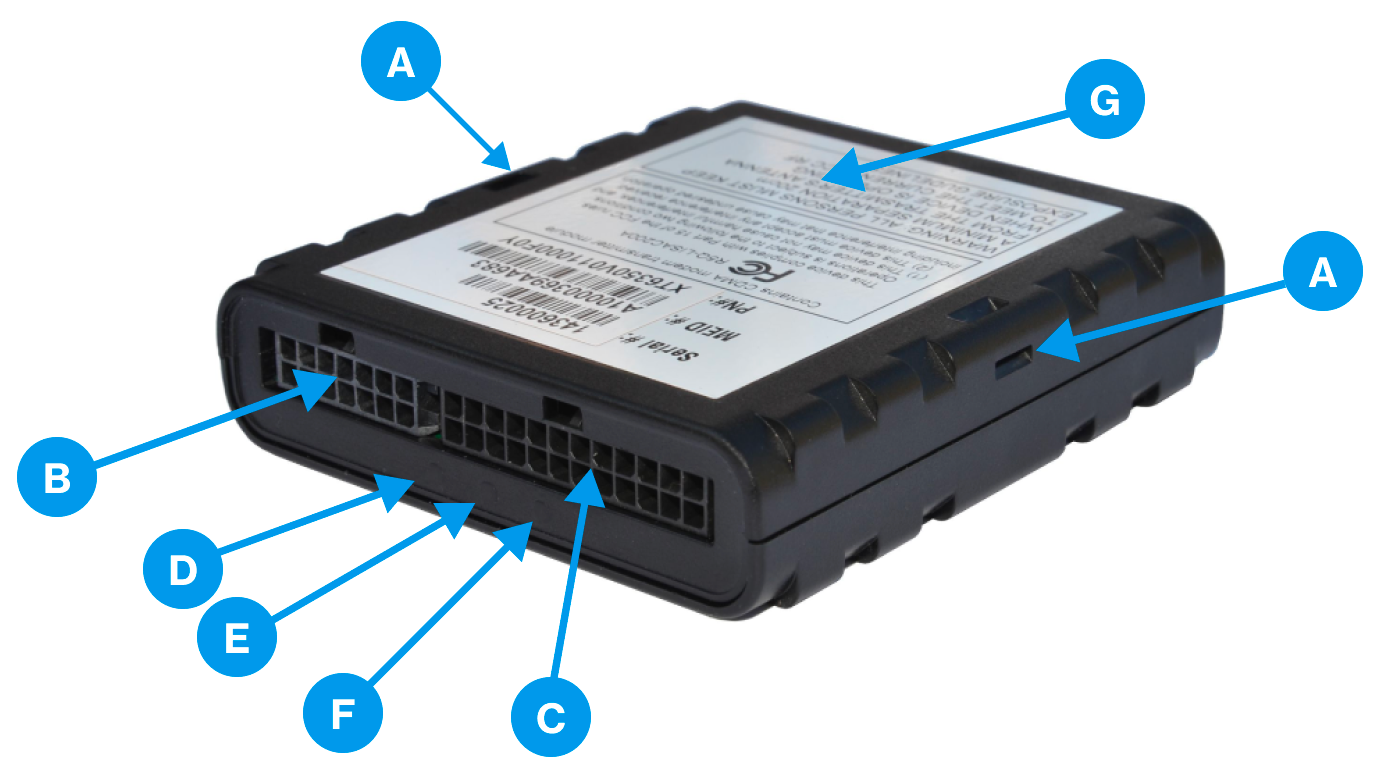

Numer seryjny urządzenia (nazywany „ESN” w systemie Reveal) znajduje się na etykiecie informacyjnej u góry urządzenia.
-

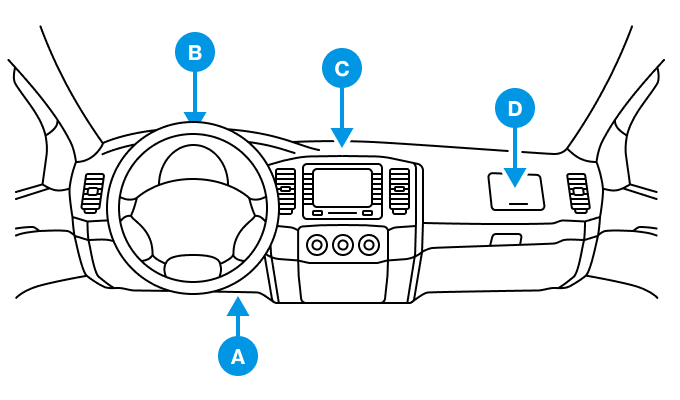

Znajdź lokalizację odpowiednią do montażu urządzenia. Zalecane miejsca montażu przedstawiono poniżej.
(A) Za panelem nad kolanami od strony kierowcy
)B) Za zestawem wskaźników
(C) Za konsolą środkową
(D) Za schowkiem
-
Aby zapewnić mocny zasięg sieci, przy wyborze miejsca montażu weź pod uwagę następujące kwestie:
– Urządzenie powinno być zamontowane etykietą do góry i skierowane w stronę nieba, aby uzyskać najlepszy sygnał.
– Urządzenie nie powinno być montowane bezpośrednio pod dużymi metalowymi elementami.
– Szkło, tworzywa sztuczne i materiały kompozytowe nie zaburzają pracy urządzenia.
Korzystając z 24-stykowej wiązki zasilającej, zlokalizuj i podłącz przewody wiązki w następujący sposób:
-
Czerwony przewód do źródła stałego zasilania (biegun dodatni (+) akumulatora).
-
Biały przewód do źródła zapłonu, takiego jak wyłącznik zapłonu, fabryczne złącza przewodów zapasowych oznaczone do takiego użytku lub skrzynka bezpieczników.
-
Czarny przewód do masy.
Kolor przewodu czerwony: akumulator, biały: zapłon, czarny: masa
Poniższa ilustracja przedstawia preferowaną technikę łączenia.

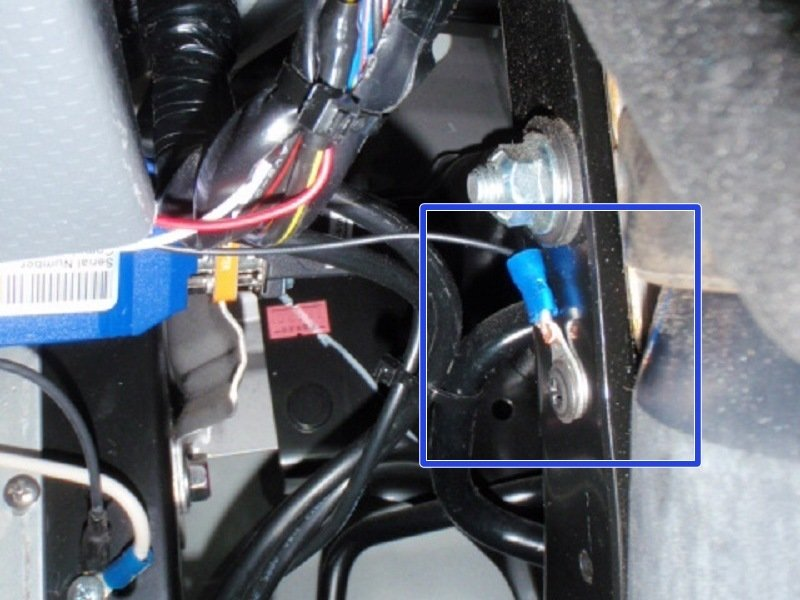

Używając końcówki pierścieniowej, przytwierdź przewód masowy do podwozia za pomocą wkrętu samogwintującego, fabrycznie oznaczonej śruby uziemiającej lub fabrycznego zapasowego złącza przewodu oznaczonego do takiego użytku.
Podłącz przewód masowy do fabrycznie oznaczonego punktu masy lub obwodu oznaczonego do takiego użytku.
Instalacja na ciężkich samochodach ciężarowych, półciężarówkach lub sprzęcie budowlanym:
Nie uziemiaj podwozia za pomocą wkrętu samogwintującego ani końcówki pierścieniowej.
Używaj fabrycznie oznaczonego punktu masy lub obwodu oznaczonego do takiego użytku.
-
Jeśli nie ma zainstalowanych opcjonalnych urządzeń peryferyjnych, przejdź do Kroku 7. Poprowadzenie kabli i zamocowanie urządzenia.
-
W przeciwnym razie przejdź do Kroku 5. Podłączenie wiązki przewodów we/wy.
-

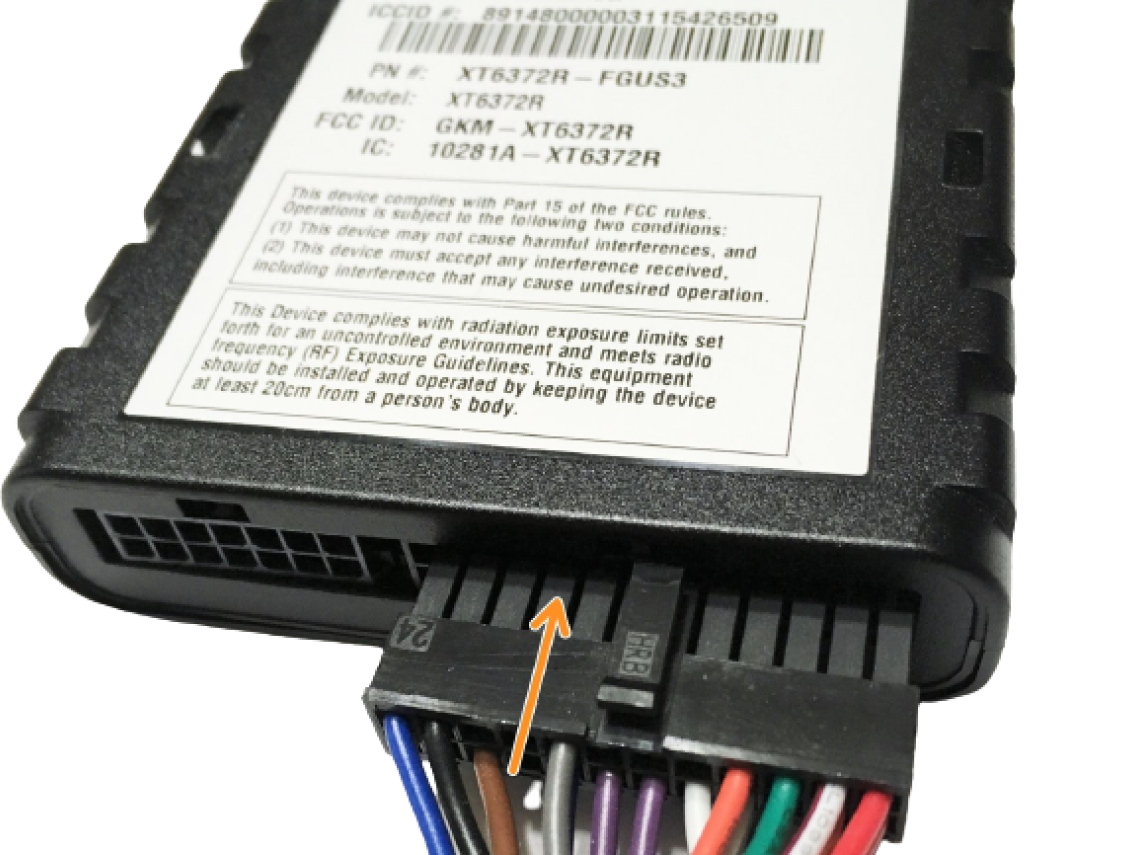

Podłącz 24-stykowe złącze Molex wiązki przewodów we/wy do urządzenia Xirgo.
-
Podłącz wiązkę przewodów we/wy do opcjonalnych wejść (patrz ilustracje poniżej).
Kolory przewodów mogą być inne, dlatego zawsze sprawdzaj numer styku.
-

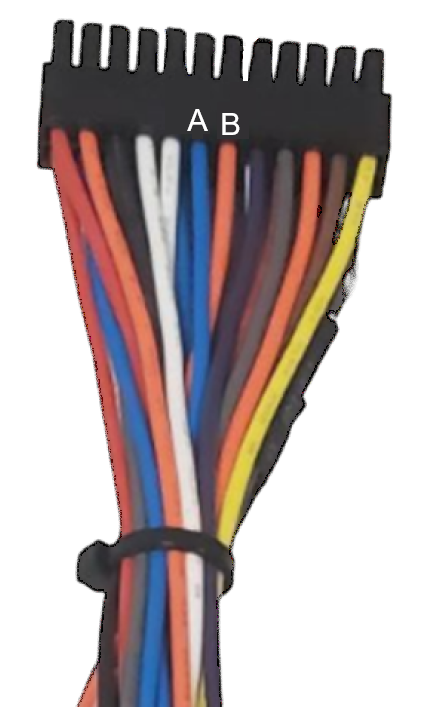

A: wejście 1 to styk 6; wejście dodatnie (+)
-
B: wejście 2 to styk 7; wejście ujemne (-)
-

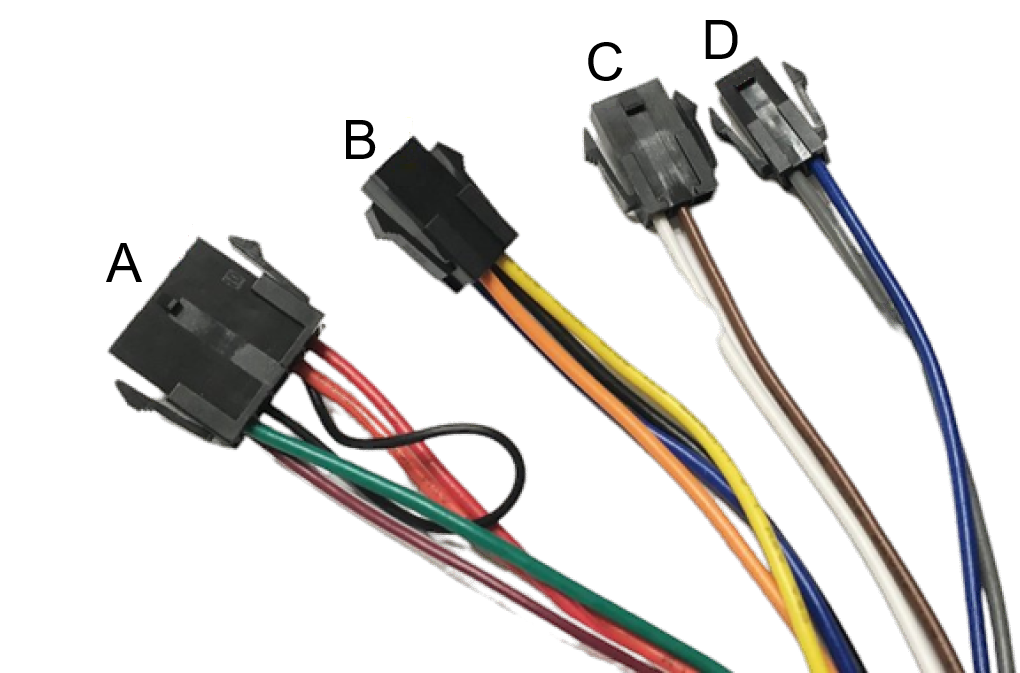

A: Garmin
-
B: Przycisk alarmowy/prywatności
-
C: Brzęczyk ID kierowcy
-
D: Czytnik ID kierowcy
-

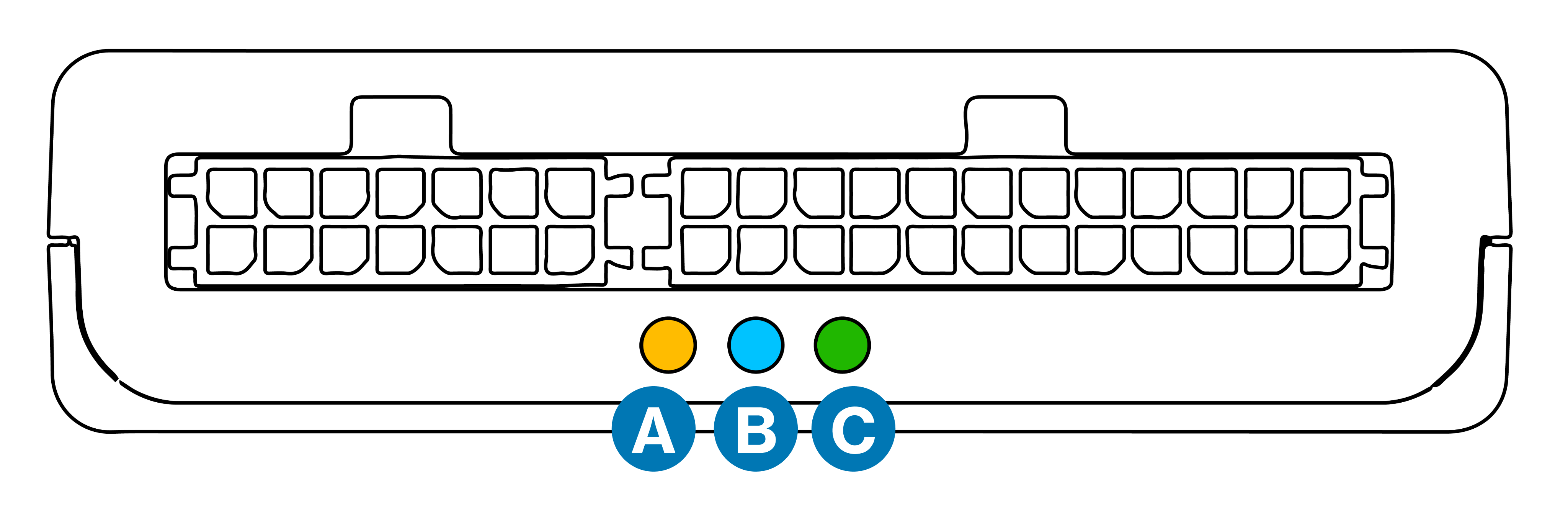

(A) Bursztynowa dioda LED (sieć komórkowa)
-
WYŁĄCZONA: brak zasilania urządzenia
-
Miga: zapłon jest WYŁĄCZONY
-
Szybko miga: wyszukiwanie sygnału komórkowego / zapłon jest WŁĄCZONY
-
Świeci światłem ciągłym: wykryto sygnał komórkowy / zapłon jest WŁĄCZONY
(B) Niebieska dioda LED (Bluetooth) tylko w przypadku urządzeń z obsługą łączności Bluetooth
-
WYŁĄCZONA: brak połączenia Bluetooth
-
Miga: nawiązano połączenie Bluetooth
(C) Zielona dioda LED (GPS)
-
WYŁĄCZONA: Wyszukiwanie satelitów
-
Miga: liczba satelitów +1
-
Dioda LED miga jeden raz, aby wskazać na uzyskanie sygnału GPS.
-
Dioda LED nadal miga, wskazując liczbę satelitów widocznych dla urządzenia.
-
-

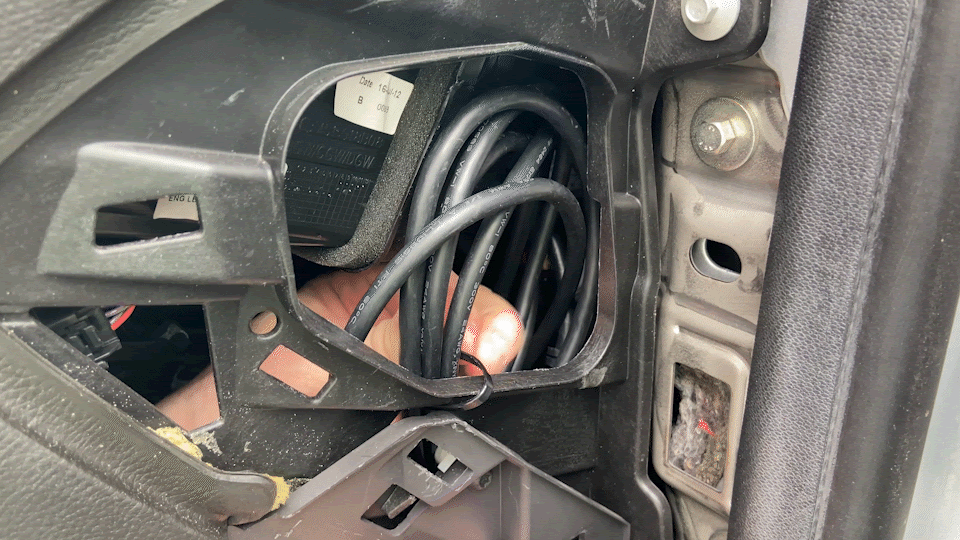

Przeprowadź kable do miejsca mocowania i podłącz je.
Uwaga

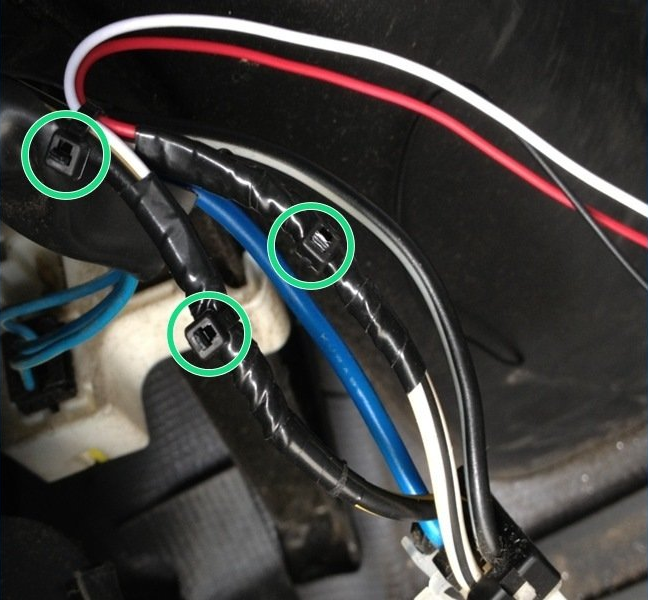

Zwiń i przymocuj luźne kable za pomocą opasek przewodów, tak aby nie przeszkadzały kierowcy ani nie utrudniały normalnej obsługi pojazdu.
-
Sprawdź, czy wszystko jest dobrze przymocowane, i w razie potrzeby odetnij nadmiarowe odcinki opasek zaciskowych.
Ostrzeżenie
Podczas przycinania opasek zaciskowych zachowuj ostrożność. Uszkodzenie znajdujących się w pobliżu przewodów pojazdu może spowodować problemy z jego działaniem.
-
Upewnij się, że instalacja nie przeszkadza kierowcy ani nie utrudnia standardowej obsługi pojazdu. Jeśli zdemontowano panel deski rozdzielczej, nie należy go montować, dopóki połączenie sieciowe nie zostanie potwierdzone.
-

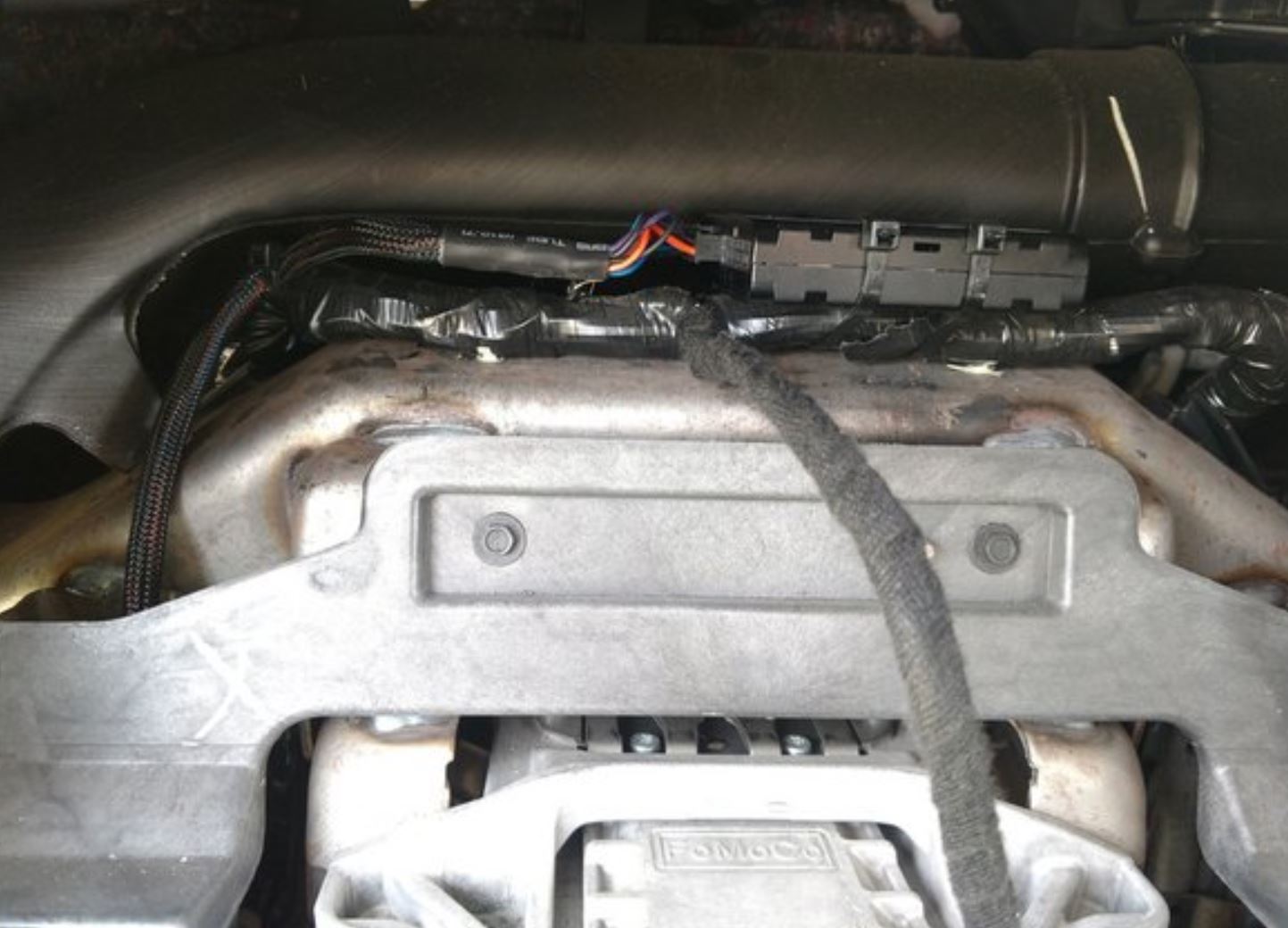

Przymocuj urządzenie do stabilnego uchwytu montażowego lub wiązki przewodów za pomocą opasek zaciskowych lub rzepu przemysłowego. Nie zasłaniaj taśmą dwustronną numeru ESN/seryjnego (etykieta odklei się i będzie nieczytelna po usunięciu taśmy).
Uwaga
Urządzenie należy dobrze zamocować, aby się nie poruszało i nie generowało błędnych raportów o ostrej jeździe.
Użyj aplikacji Spotlight lub portalu Reveal, aby nawiązać połączenie i zweryfikować montaż.
Dowiedz się, jak zweryfikować instalację w systemie Reveal.
