Instrukcja montażu: CalAmp 42XX w systemie Reveal (EMEA)

Niniejsza strona została wydrukowana i może być nieaktualna. Aby przeczytać najbardziej aktualną treść pomocy, odwiedź witrynę https://device-help.verizonconnect.com.

Poziom umiejętności: Średniozaawansowany

Instalatorzy muszą umieć demontować deski rozdzielcze i zestawy wskaźników, a także umieć bezpiecznie mocować i montować urządzenia.


Szacowany czas montażu: 20–40 minut

W tym artykule opisano sposób instalacji wszystkich lokalizatorów pojazdów CalAmp serii 42XX.

Zakres:

Przygotowanie do instalacji

Przed zainstalowaniem urządzenia należy pamiętać o kilku kwestiach, które ułatwią sprawne wykonanie procedury.

Sprawdzenie zawartości opakowania

W dostarczonym opakowaniu powinny znajdować się następujące elementy:

  • CalAmp 42XX
  • Przewód diagnostyczny

Przygotowanie floty

Zalecamy montaż urządzenia na zewnątrz, w miejscu o dobrym zasięgu sieci.

Zbieranie informacji o pojeździe

Aby przeprowadzić konfigurację, należy wprowadzić następujące informacje dla każdego pojazdu:

  • Nazwa pojazdu — nadaj pojazdowi nazwę, dzięki której będzie można go łatwo zidentyfikować na Mapie na żywo i w raportach.
  • Tablica rejestracyjna pojazdu
  • Rok, marka i model pojazdu
  • Bieżący odczyt odometru

Zebranie narzędzi i materiałów

W zależności od typu pojazdu mogą się przydać niektóre z następujących narzędzi:

  • Narzędzia do zdejmowania panelu deski rozdzielczej
  • Narzędzia do zdejmowania izolacji z przewodów
  • Woltomierz cyfrowy
  • Wiertarka akumulatorowa
  • Zestaw końcówek wkrętaków ogólnego przeznaczenia
  • Nasadki (standardowe/metryczne)
  • Lampa robocza
  • Taśma izolacyjna Super 33 lub lepsza
  • Dodatkowe opaski zaciskowe
  • Dodatkowe wkręty samogwintujące
  • Dodatkowe termokurczliwe końcówki pierścieniowe, złącza stykowe i mała latarka
  • Przejściówki bezpieczników obwodu dodatkowego

Instalacja urządzenia

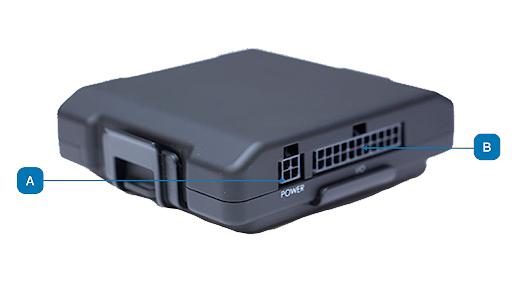

1. Zidentyfikuj elementy urządzenia


  • A: 4-stykowe złącze 3-żyłowej wiązki zasilającej
  • B: 22-stykowe złącze wejścia/wyjścia akcesoriów

Urządzenie jest wyposażone w dwie diody LED stanu, jedną dla połączenia GPS i jedną dla połączenia COM (sieci bezprzewodowej):


  • C: Dioda LED GPS (zielona)
  • D: Dioda LED COM (bursztynowa)

2. Wybierz miejsce zamontowania urządzenia


Urządzenie musi być zamontowane:

  • Stroną z etykietą skierowaną do dołu.
  • W sposób niewidoczny dla kierowcy.
  • W górnej części deski rozdzielczej w celu uzyskania najlepszego sygnału.
  • Z niezakłóconą widocznością w kierunku na zewnątrz pojazdu.
  • Z dala od grubych metalowych elementów.

Urządzenia nie wolno montować w komorze silnika, bezpośrednio na radioodbiorniku AM/FM, w pobliżu jakichkolwiek ruchomych części ani w miejscu narażonym na działanie czynników atmosferycznych.

3. Zapisz informacje o urządzeniu i pojeździe


Zapisz numer seryjny urządzenia. Jest on potrzebny wraz z danymi pojazdu w celu weryfikacji instalacji.

Etykieta ESN znajduje się na spodzie urządzenia.

3. Zamontuj dostarczony przewód diagnostyczny w złączu diagnostycznym OEM

W tym momencie NIE podłączaj wiązki zasilającej do lokalizatora pojazdu.


  • Odłącz złącze diagnostyczne OEM


  • Zamontuj dostarczony przewód diagnostyczny
  • Zamontuj dostarczony przewód diagnostyczny w miejscu złącza OEM
  • Poprowadź przewód diagnostyczny do miejsca, w którym ma być zamocowane urządzenie
  • Przymocuj przewód na całej długości, z dala od wszelkich ruchomych części

Zielona dioda LED (GPS)

  • Wyłączona = GPS wyłączony
  • Miga = GPS włączony, 1 mignięcie na każdego satelitę, z którym nawiązano połączenie

Pomarańczowa dioda LED (Com)

  • Wyłączona = modem wyłączony
  • Miga = zapłon wyłączony
  • Miga szybko = zapłon włączony, ale brak połączenia z siecią
  • Świeci = zapłon włączony, nawiązano połączenie z siecią

Montaż urządzenia

  1. Ze względu na wewnętrzny akcelerometr urządzenie należy zamocować za pomocą opasek zaciskowych, taśmy VHB lub rzepów. Nie zaklejaj taśmą numeru ESN na etykiecie (etykieta odklei się i będzie nieczytelna po usunięciu taśmy).
  2. Zamocuj urządzenie pewnie, aby nie mogło się przemieszczać.
    Jeśli urządzenie nie będzie dobrze przymocowane, będzie to miało wpływ na dokładność rejestrowania zdarzeń ostrej jazdy.
  3. Ułóż przewody i zabezpiecz je opaskami zaciskowymi.
  4. Sprawdź, czy wszystko jest dobrze przymocowane i w razie potrzeby odetnij nadmiarowe odcinki opasek zaciskowych.

Sprawdzenie działania

Sprawdź, czy urządzenie zgłasza się prawidłowo, wyszukując nazwę pojazdu lub numer seryjny urządzenia w systemie Reveal.

Dowiedz się, jak zweryfikować instalację w systemie Reveal.

Skontaktuj się z działem pomocy.

Partnerzy świadczący usługi montażu

Partnerzy Verizon Connect świadczący usługi montażu powinni skorzystać z aplikacji Reveal Hardware Installer (RHI) w celu zweryfikowania instalacji. Jeśli wystąpią jakiekolwiek problemy z aplikacją RHI, skontaktuj się z zespołem pomocy technicznej dla instalatorów.

Zastrzeżenie

Verizon Connect nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody wynikające z użycia lub związane z użyciem naszych usług, w tym sprzętu GPS do śledzenia zasobów, w sposób sprzeczny z niniejszymi instrukcjami lub naruszający prawo i/lub naszą umowę. Zainstalowane urządzenia można wymontować i przenieść do innego pojazdu, jeśli został on przetestowany pod kątem kompatybilności zgodnie z niniejszymi instrukcjami. Przenoszenie urządzeń między pojazdami niezgodnie z niniejszymi instrukcjami spowoduje anulowanie wszelkich gwarancji firmy Verizon Connect i zwalnia firmę Verizon Connect z całej odpowiedzialności za szkody wynikające z użycia lub związane z użyciem urządzeń.
