Guia de instalação: Equipment Asset Tracker – Bateria (para a Frota)
Nível de competências: intermédio
Os instaladores devem conseguir remover painéis e conjuntos de instrumentos e montar e fixar os dispositivos de forma segura.
Este artigo fornece instruções para que os clientes e os técnicos de instalação profissionais concluam com êxito a instalação dos localizadores de ativos Equipment Asset Tracker - Bateria (EAT-B). Abrange também a forma de ligar e verificar se o localizador de ativos está a comunicar corretamente.
Nota
As instalações da Frota requerem o número de série para ligar e verificar um dispositivo EAT.
Neste artigo:
-
#UUID-cd1e904b-e203-3273-904b-007355942d45_section-idm4639433185321634134179046137Funções do botão de estado
-
-
Sugestões de orientação de montagem do EAT
-
O dispositivo EAT-B foi concebido pela Verizon Connect para substituir o CalAmp TTU-730. Este dispositivo oferece o seguinte:
-
Um design mais compacto;
-
Maior duração da bateria;
-
Conceção otimizada da antena interna para melhorar a receção do sinal;
-
Botão de alimentação (eliminando o processo de remoção do íman que o TTU-730 tinha);
-
Indicadores de estado LED;
-
Proteção com classificação IP67 contra água e poeira.

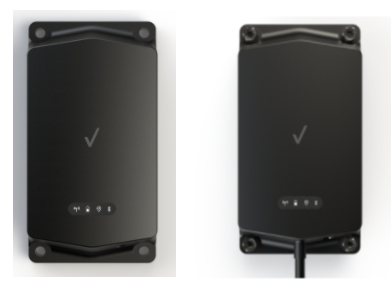

Tenha em atenção que o EAT e o EAT-B têm um aspeto semelhante. Este guia de instalação refere-se ao dispositivo EAT-B, que é alimentado apenas por bateria e não possui um feixe de fios de alimentação de E/S integrado.
-
4 parafusos autorroscantes para metal: cabeça hexagonal padrão de 8 mm (5/16 polegadas), tamanho número 12, comprimento de 1 polegada;
-
4 parafusos: cabeça hexagonal de flange dentada de 8 mm (5/16 polegadas), rosca 10-32, comprimento de 32 mm (1 ¼ polegada), 0,19 polegadas de largura de parafuso
-
4 porcas de retenção com cabeça de 9,5 mm (3/8 polegadas);
-
4 anilhas planas.
Atenção
Antes de perfurar, obtenha sempre permissão e certifique-se de que não irá danificar o equipamento adjacente ou as estruturas de ROPS certificadas exigidas pela OSHA. Consulte o artigo de ajuda de identificação de ROPS para obter mais informações sobre a identificação das estruturas de ROPS.
Dependendo do local de montagem do dispositivo, pode utilizar os parafusos ou as cavilhas com porcas de bloqueio e anilhas fornecidos para montar o dispositivo. Se utilizar parafusos ou cavilhas, a perfuração prévia dos orifícios pode facilitar a tarefa. Consoante a aplicação, podem também ser utilizadas braçadeiras e fita VHB para montar o dispositivo.
-
Caso não consiga determinar quais as peças que compõem a estrutura de ROPS definida pelo fabricante, deve envidar sempre esforços razoáveis para montar os dispositivos em localizações onde estes possam ser fixados com braçadeiras e fita VHB.
-
Utilize, pelo menos, duas fitas VHB com 25 mm (1 polegada) de largura colocadas em todo o comprimento das extremidades do lado mais longo do localizador de ativo. Utilize, pelo menos, duas fitas VHB com 25 mm (1 polegada) de largura colocadas em todo o comprimento das extremidades do lado mais longo do localizador de ativo.
-
Um berbequim sem fios potente;
-
Chave de caixa de 8 mm (5/16 polegadas);
-
Chave de 9,5 mm (3/8 polegadas);
-
Também podem ser utilizadas braçadeiras e fita VHB para todas as condições climatéricas para montar o EAT.
-
Duas fitas VHB de 100 x 25 mm (4 x 1 polegadas).
-
É fundamental limpar e secar bem a superfície de montagem antes de aplicar a fita VHB.
-
O dispositivo é ativado ou executa testes de estado para verificar a duração da bateria e os sinais de rede móvel e GPS quando o botão de estado é premido.
Nota
Premir o botão de estado não desliga o dispositivo.
-
Coloque o dispositivo no local de montagem.
-
Prima o botão de estado firmemente durante 1–3 segundos para ativar o dispositivo.
Nota
Evite premir o botão de estado durante mais de 3 segundos, pois isso pode colocar o dispositivo no modo de emparelhamento Bluetooth, que não é suportado neste momento.
Se colocar o dispositivo no modo de emparelhamento Bluetooth, aguarde cerca de 30 segundos até o LED Bluetooth deixar de piscar e, em seguida, prima o botão de estado durante 1–3 segundos para reiniciar as verificações de estado.
Cuidado

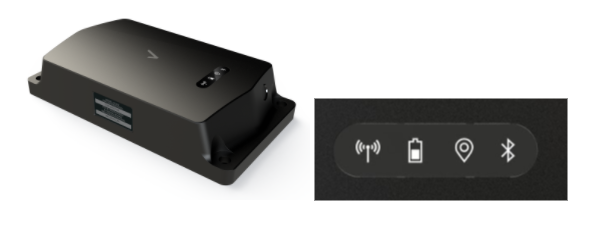

Após soltar o botão de estado, os LED podem demorar até 30 segundos a acender e permanecem acesos durante cerca de 5 segundos.
|
Ícone |
Nome |
Estado |
|---|---|---|
|
|
Bateria |
|
|
|
Rede |
|
|
|
GPS |
|
|
|
Bluetooth |
Neste momento, o dispositivo não suporta funcionalidades Bluetooth acessíveis ao cliente. |
Nota
Observe sempre antes de perfurar para se certificar de que não irá danificar qualquer equipamento adjacente ou estruturas de ROPS.
-
Coloque o dispositivo no local onde o pretende montar. Prima o botão de estado uma vez para ativar o dispositivo. Prima o botão de estado uma segunda vez para iniciar as verificações de estado do dispositivo.
-
Uma luz LED de rede móvel fixa indica uma ligação de rede bem-sucedida.
-
Um LED de GPS a piscar lentamente indica que o dispositivo está à procura de sinal GPS, mas não indica que o bloqueio do sinal GPS foi bem-sucedido.
-
-
Fixe o dispositivo ao ativo utilizando os parafusos ou as cavilhas incluídos quando estiver satisfeito com o local de montagem. NÃO aplique torque excessivo aos parafusos, uma vez que isso irá partir as flanges dos orifícios de montagem.
-
A perfuração prévia dos orifícios de montagem pode facilitar a tarefa.
-
Consulte as sugestões de montagem e orientação do EAT para ver exemplos de localizações de instalação em semirreboques, reboques de plataforma e reboques rebaixados, bem como detalhes sobre a orientação de montagem preferida da Verizon Connect.
Cuidado
A forma como o dispositivo é montado ou orientado pode afetar o seu desempenho.
A montagem do dispositivo debaixo do chão, dentro de reboques e contentores metálicos fechados pode limitar a aquisição de sinal e a transmissão de dados. Não recomendamos a montagem do dispositivo virado para baixo, debaixo de um ativo, porque isso pode prejudicar a precisão dos relatórios.
Apesar de o EAT ter a classificação IP67, recomenda-se que seja mantido afastado da pulverização de água de alta pressão. Deve também evitar fontes de calor elevado (82 °C), peças móveis e áreas que o exponham a danos provocados por detritos.

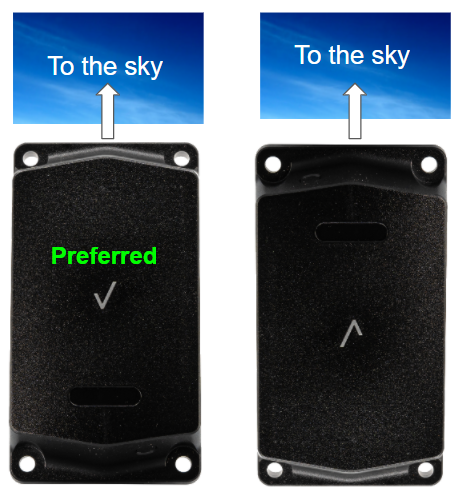

Ao montar o dispositivo na vertical numa superfície vertical, a orientação preferida é com a marca de verificação da Verizon do lado direito virada para cima. Isto coloca o botão de estado na parte de baixo, onde está menos exposto aos elementos.

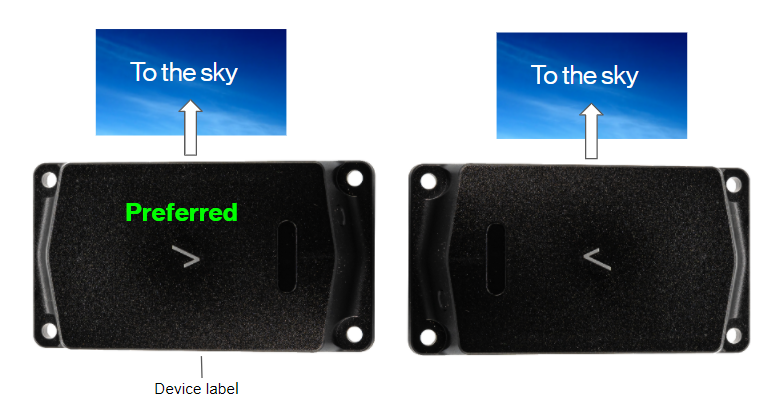

Ao montar o dispositivo na horizontal numa superfície vertical, a orientação preferida é com a etiqueta do dispositivo (etiqueta não apresentada na imagem) virada para baixo. Isto ajuda a evitar o desgaste da etiqueta pelos elementos.
Ao montar o dispositivo numa superfície horizontal, a marca de verificação da Verizon, ou seja, a parte da frente do dispositivo, deve ficar virada para cima. A montagem do dispositivo virado para baixo não é recomendada, uma vez que tal pode afetar a precisão dos relatórios.
Os clientes que fazem a ligação e a verificação através do seu portal Frota seguirão o processo no artigo Instalação ou substituição de hardware. Estas informações também estão disponíveis através da pesquisa na funcionalidade do menu de ajuda do portal Frota.
Os parceiros de instalação profissional da Verizon Connect seguirão o processo de ligação e verificação no artigo Portal de instalação de empresa. Este método também está disponível para os clientes. Entre em contacto com o seu parceiro de implementação de integração para criar uma conta e configurar os direitos de acesso.

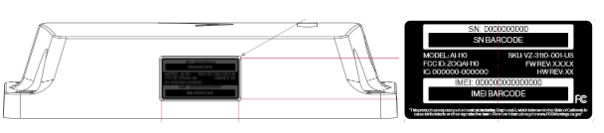

Os clientes e os técnicos também podem verificar a instalação ligando para o serviço de apoio à instalação da Frota da Verizon Connect através do número (877) 943-7306. É necessário o número de série da etiqueta do dispositivo.
Em conformidade com os termos e condições do Contrato Principal de Serviços de Tecnologia e Subscrição celebrado entre si e a Verizon Connect, a Verizon Connect não será responsável por quaisquer perdas ou danos resultantes da instalação autónoma de equipamento, incluindo, sem exclusões, se o equipamento ou os serviços não funcionarem corretamente, exceto se tais danos tiverem sido provocados por um ato negligente ou uma omissão da Verizon Connect. O hardware de monitorização ligado à porta de diagnóstico em veículos com dispositivos de terceiros pode provocar a perda de funcionalidade do veículo ou do dispositivo de terceiros. Estes dispositivos de terceiros incluem, entre outros, elevadores de cadeiras de rodas, módulos de controlo do ponto morto e PTO (Tomadas de força). Caso exista um conflito, contacte o apoio ao cliente da Verizon Connect para que o hardware seja configurado para suportar o dispositivo de terceiros. Se não o fizer, a Verizon Connect fica isenta de qualquer responsabilidade por danos que resultem ou estejam relacionados com a sua utilização dos dispositivos. Os dispositivos instalados apenas poderão ser removidos e transferidos para outro veículo se a compatibilidade do segundo tiver sido testada, de acordo com as (presentes) instruções. As transferências entre veículos que não seguirem as (presentes) instruções tornam inválidas todas e quaisquer garantias da Verizon Connect e isentam a Verizon Connect de qualquer responsabilidade por danos que resultem ou estejam relacionados com a sua utilização dos dispositivos.
Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. A operação está sujeita às duas seguintes condições:
(1) este dispositivo não pode causar interferências prejudiciais e
(2) este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar uma operação indesejada. As alterações ou modificações que não tenham sido expressamente aprovadas pelo responsável pela conformidade podem anular a autoridade do utilizador para utilizar o equipamento.
Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a Parte 15 das Regras da FCC. Estes limites foram criados para proporcionar uma proteção razoável contra interferências nocivas numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas às comunicações de rádio. No entanto, não existem garantias de que a interferência não poderá ocorrer numa determinada instalação.
Se este equipamento causar interferências nocivas na receção de televisão ou rádio, o que pode ser determinado ao desligar e voltar a ligar o equipamento, o utilizador é encorajado a tentar corrigir a interferência através de uma ou mais das seguintes medidas:
-
Reorientar ou realocar a antena recetora.
-
Aumentar a separação entre o equipamento e o recetor.
-
Ligar o equipamento a uma saída num circuito diferente daquele ao qual o recetor está ligado.
-
Consulte o comerciante ou o técnico de instalação para obter ajuda.
