Guia técnico: Equipment Asset Tracker – Bateria (para o Reveal)
Nível de competências: intermédio
Os instaladores devem conseguir remover painéis e conjuntos de instrumentos e montar e fixar os dispositivos de forma segura.
Este guia de instalação contém informações completas para consultar antes de começar a utilizar o dispositivo. Destina-se a instaladores profissionais que ainda não estão familiarizados com a instalação deste dispositivo específico ou que precisam de rever os seus conhecimentos. Os instaladores que já estão familiarizados com a instalação deste dispositivo específico podem optar por avançar para a secção da aplicação Reveal Hardware Installer e seguir o processo aí descrito.
Neste artigo:
O dispositivo EAT-B foi concebido pela Verizon Connect para substituir o CalAmp TTU-730. Este dispositivo oferece o seguinte:
-
Um design mais compacto;
-
Maior duração da bateria;
-
Conceção otimizada da antena interna para melhorar a receção do sinal;
-
Botão de alimentação (eliminando o processo de remoção do íman que o TTU-730 tinha);
-
Indicadores de estado LED;
-
Proteção com classificação IP67 contra água e poeira.

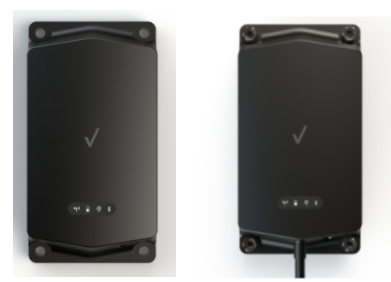

Existem dois dispositivos Verizon Connect de aspeto semelhante, o EAT e o EAT-B. Este guia de instalação é relativo ao EAT-B, que é alimentado inteiramente pelo bloco de baterias interno e não tem alimentação externa ou cabo de E/S.
A etiqueta com o S/N e o código de barras IMEI encontra-se na parte lateral do dispositivo, o que permite a leitura mesmo após a montagem. Quando a aplicação Reveal Hardware Installer solicitar, efetue a leitura da etiqueta ou, se a leitura falhar, introduza o IMEI. O texto da etiqueta do dispositivo está num tamanho reduzido, pelo que, em caso de difícil leitura, pode utilizar a etiqueta maior que se encontra na caixa fornecida com o dispositivo.

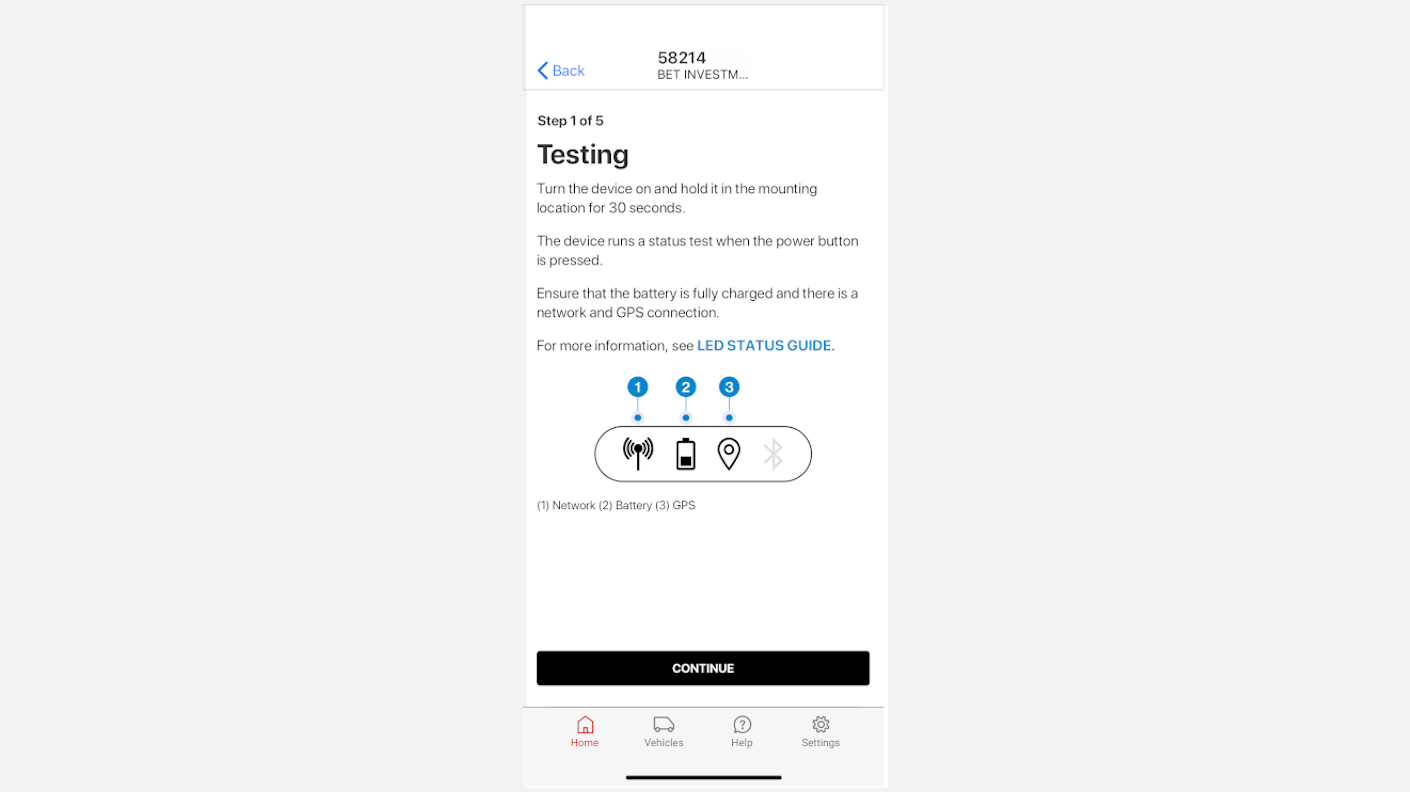

Na aplicação Reveal Hardware Installer, à medida que avança nos passos de instalação, receberá a instrução para premir o botão de estado do dispositivo antes de montar o dispositivo. Esta ação ativa e testa o dispositivo.
-
Coloque o dispositivo no local de montagem.
-
Prima o botão de estado firmemente durante 1–3 segundos para ativar o dispositivo.*
-
Evite premir o botão de estado durante muito tempo, pois isso pode colocar o dispositivo no modo de emparelhamento Bluetooth. As funcionalidades Bluetooth não são atualmente suportadas pelo dispositivo. Se colocar o dispositivo no modo de emparelhamento Bluetooth, aguarde cerca de 30 segundos até o LED Bluetooth deixar de piscar e, em seguida, prima o botão de estado durante 1–3 segundos para reiniciar a verificação de rede.
-
-
Prima novamente o botão de estado para iniciar a verificação de estado.
-
Verifique os LED de estado. (Consulte a tabela abaixo.)

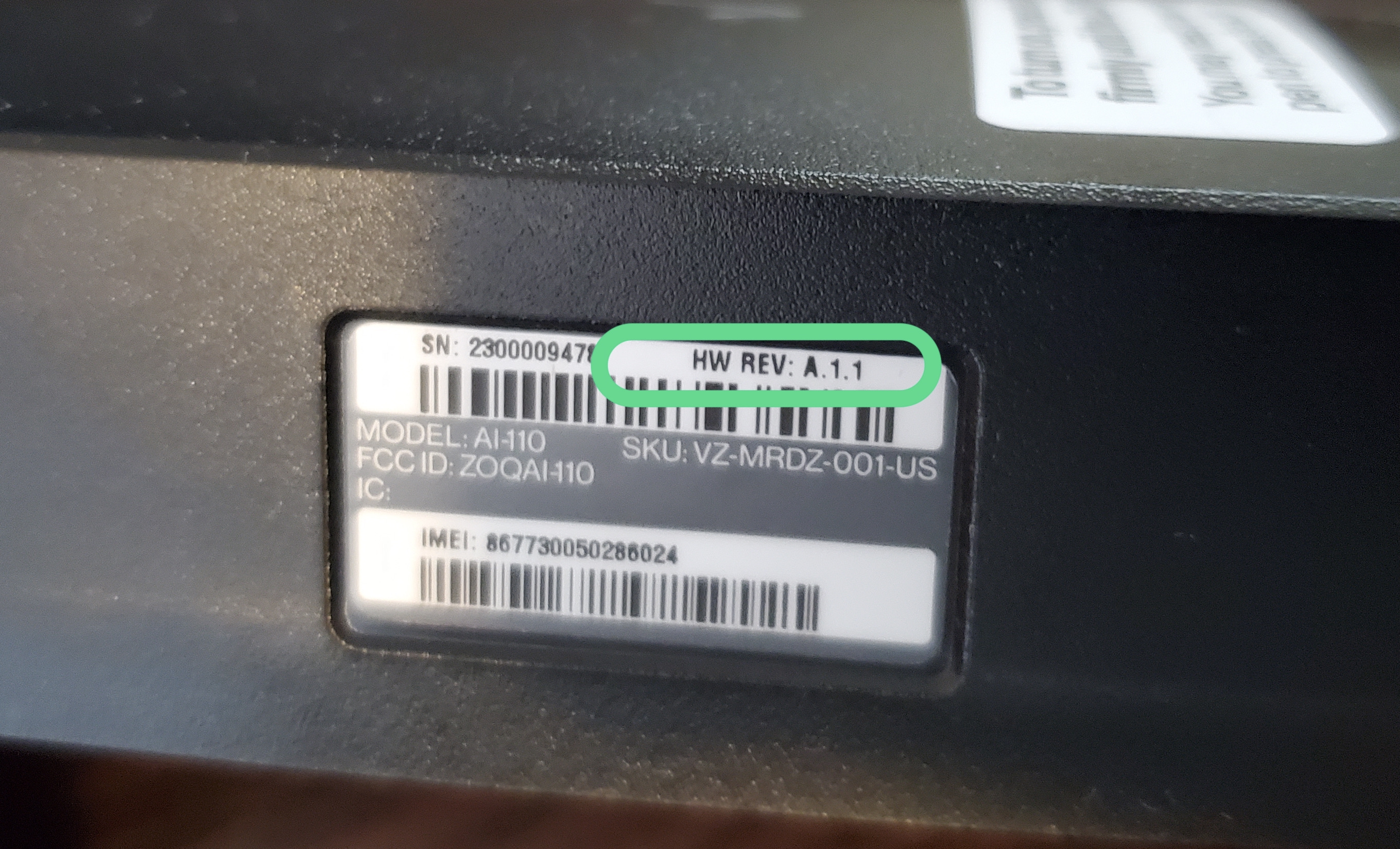

Se o HW Rev do seu localizador for "A.11" ou inferior na etiqueta do dispositivo, é necessário aplicar força adicional para premir o botão de estado.
Em vez de utilizar apenas o dedo, utilize uma caneta com tampa num ângulo para premir a extremidade inferior do botão durante 1–3 segundos para ativar o dispositivo.
Ao ligar o dispositivo pela primeira vez, poderá ser necessário premir duas vezes o botão. Deve premir a primeira vez para ativar o dispositivo e a segunda para iniciar a verificação de estado da rede.

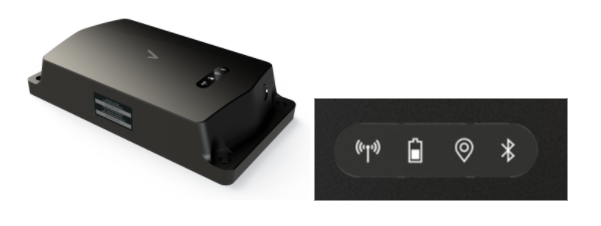

O dispositivo executa um teste de estado para a bateria e a rede. Os resultados do teste de estado são apresentados nos LED de estado conforme se descreve em seguida. Após soltar o botão de estado, os LED podem demorar até 30 segundos a acender e permanecem acesos durante cerca de 5 segundos. Para voltar a verificar o estado, prima novamente o botão de estado. Tenha em atenção que premir o botão de estado não desliga o dispositivo.
|
Ícone |
Nome |
Estado |
|---|---|---|
|
|
Bateria |
|
|
|
Rede |
|
|
|
GPS |
|
|
|
Bluetooth |
Neste momento, o dispositivo não suporta funcionalidades Bluetooth acessíveis ao cliente. Se o botão de estado for premido durante mais de 3 segundos, o dispositivo ignorará o teste de rede e entrará no modo de emparelhamento Bluetooth. Se o modo de emparelhamento Bluetooth for ativado: 1. Aguarde que o LED Bluetooth se apague e 2. Prima o botão de estado durante um período mais curto (1–3 segundos) para reiniciar a verificação de rede. |
-
Berbequim sem fios com brocas e tomadas métricas e padrão (para trabalhar com porcas de retenção); Para obter os tamanhos do equipamento de montagem incluído no dispositivo, consulte O que está incluído;
-
Óculos de proteção ou outra proteção ocular;
-
Marcador para assinalar os locais de perfuração;
-
Se solicitado pelo cliente: um gel de calafetagem que não seja de silicone para colocar uma camada à volta do dispositivo após a montagem.
-

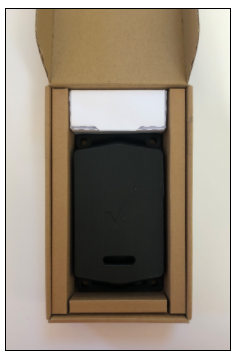

Dispositivo EAT-B;
-
4 parafusos autorroscantes para metal: cabeça hexagonal padrão de 8 mm (5/16 polegadas), tamanho número 12, comprimento de 1 polegada
-
4 parafusos: cabeça hexagonal de flange dentada de 8 mm (5/16 polegadas), rosca 10-32, comprimento de 32 mm (1 ¼ polegada), 0,19 polegadas de largura de parafuso
-
4 porcas de retenção com cabeça de 9,5 mm (3/8 polegadas);
-
4 anilhas, tipo plano.
Cuidado
Antes de perfurar, obtenha sempre permissão e certifique-se de que não irá danificar o equipamento adjacente ou as estruturas de ROPS certificadas exigidas pela OSHA. Consulte o artigo de ajuda de identificação de ROPS para obter mais informações sobre a identificação das estruturas de ROPS.
Dependendo do local de montagem do dispositivo, pode utilizar os parafusos ou as cavilhas com porcas de bloqueio e anilhas fornecidos para montar o dispositivo. Se utilizar parafusos ou cavilhas, a perfuração prévia dos orifícios pode facilitar a tarefa. Consoante a aplicação, podem também ser utilizadas braçadeiras e fita VHB para montar o dispositivo.
-
Caso não consiga determinar quais as peças que compõem a estrutura de ROPS definida pelo fabricante, deve envidar sempre esforços razoáveis para montar os dispositivos em localizações onde estes possam ser fixados com braçadeiras e fita VHB.
-
Utilize pelo menos duas fitas VHB com 25 mm (1 polegada) de largura colocadas em todo o comprimento das extremidades do lado mais longo do localizador de ativo.
-
A aplicação Reveal Hardware Installer substitui a aplicação VZ Check.
Transfira a aplicação Reveal Hardware Installer a partir do Google Play (Reveal Hardware Installer para Android) ou da App Store (Reveal Hardware Installer para iOS).
Quando utilizar a aplicação Reveal Hardware Installer, antes de montar o dispositivo no ativo, execute o seguinte:
-
Selecione a ordem de serviço e, em seguida, proceda à leitura do código de barras do dispositivo ou introduza o ESN do dispositivo.
-
Selecione Multi PWRD Asset Devices na lista (tenha em atenção que a seleção aplica-se a todos os localizadores de ativos, com ou sem motorização).
-
Teste o dispositivo para verificar a conetividade de rede.
(Consulte a secção Botão de estado e a secção LED de estado.)
-
Introduza as informações do ativo.
-

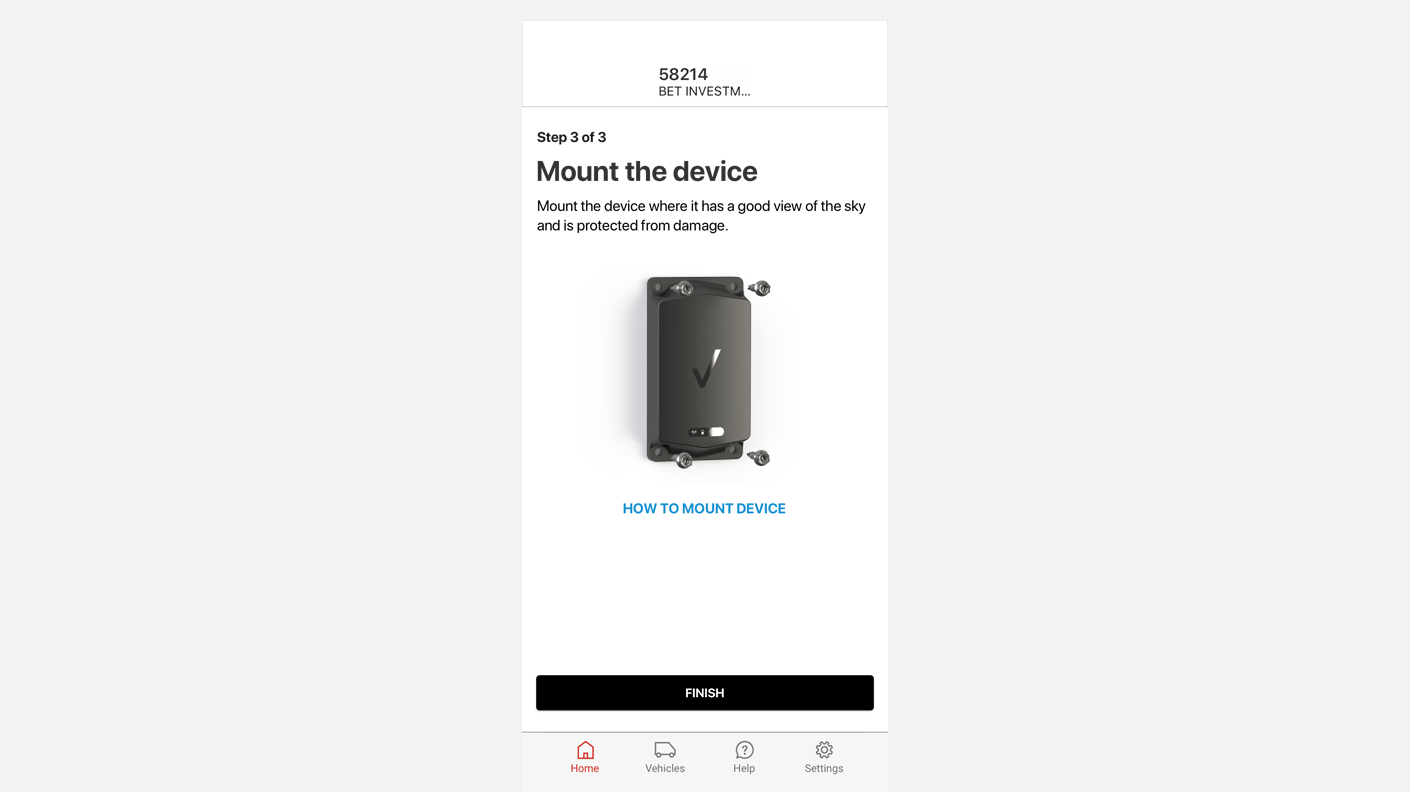

Monte o dispositivo no ativo. (Consulte a secção Montar o dispositivo .)
-
Conclua a instalação e ative o dispositivo.
Esta secção contém informações sobre o local de montagem do dispositivo e a forma de montagem.
O mais importante a considerar é colocar o dispositivo no local onde o pretende montar e fazer o teste de estado da rede antes de começar a fazer orifícios. Para fazer o teste, prima o botão de estado do dispositivo e verifique o estado do LED da rede (fixo = ligação à rede). Se o LED não indicar uma ligação bem-sucedida, repita o teste noutro local do ativo até obter corretamente a ligação de rede e a posição GPS.
-
Certifique-se de que o próprio ativo não se encontra num local onde a intensidade dos sinais de rede e GPS possa diminuir, como, por exemplo, sob uma estrutura de metal.
-
Embora se trate de um dispositivo com classificação IP67, mantenha-o afastado de peças móveis ou áreas que o exponham a detritos da estrada ou pulverização de água de alta pressão. Utilize o equipamento de montagem fornecido. Não utilize rebites ou parafusos escareadores.Não aplique torque excessivo. A aplicação de força de torção em excesso ou a utilização de equipamento de montagem incorreto pode fazer com que o plástico à volta do orifício de montagem estale.
-
Tenha presente que a montagem do dispositivo debaixo do chão, especialmente se se tratar de um reboque ou contentor de metal fechado, por oposição a uma plataforma aberta, pode limitar a conetividade e a transmissão de dados.
-
Alguns locais de montagem em reboques adequados incluem em cima do engate de reboque ou na longarina de engate.
-
As instalações que exijam a utilização de uma escada não são aconselháveis. Contudo, no caso de trabalhos em altura, é da responsabilidade do instalador garantir a observação dos procedimentos de segurança devidos.
-
Não recomendamos a montagem do dispositivo virado para baixo, debaixo do ativo, porque isso pode prejudicar a precisão dos relatórios.
-
A forma como o dispositivo é orientado pode afetar o seu desempenho. Seguem-se algumas opções de montagem preferidas:

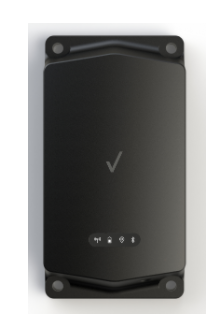

Ao montar o dispositivo na vertical numa superfície vertical, a orientação preferida é com a marcação de verificação da Verizon do lado direito virada para cima. Isto coloca o botão de estado na parte de baixo, onde está menos exposto aos elementos.
Ao montar o dispositivo na horizontal numa superfície vertical, a orientação preferida é com a etiqueta do dispositivo (etiqueta não apresentada na imagem) virada para baixo. Isto ajuda a evitar o desgaste da etiqueta pelos elementos.
Ao montar o dispositivo numa superfície horizontal, a marca de verificação da Verizon, ou seja, a parte da frente do dispositivo, deve ficar virada para cima. A montagem do dispositivo virado para baixo não é recomendada, uma vez que tal pode afetar a precisão do relatório.
Depois de efetuar com êxito o teste de rede e GPS e concluir a instalação e ativação do dispositivo na aplicação Reveal Hardware Installer:
-
Mantenha o dispositivo no local escolhido para a montagem e marque as posições dos quatro furos de montagem para depois proceder à perfuração.
-
Se forem utilizados os parafusos, recomenda-se a perfuração prévia dos orifícios.
-
Fixe o dispositivo ao ativo com os parafusos ou as cavilhas incluídos. Não utilize rebites ou parafusos escareadores. Não aplique torque excessivo. A aplicação de força de torção em excesso ou a utilização de equipamento de montagem incorreto pode fazer com que o plástico à volta do orifício de montagem estale.
